Какие виды фундамента применимы для каркасного гаража

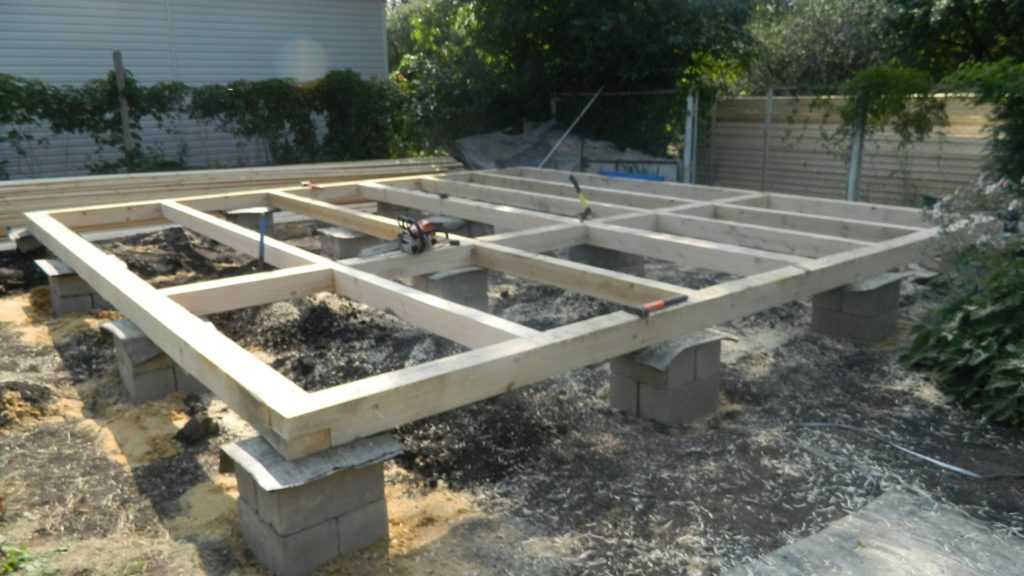

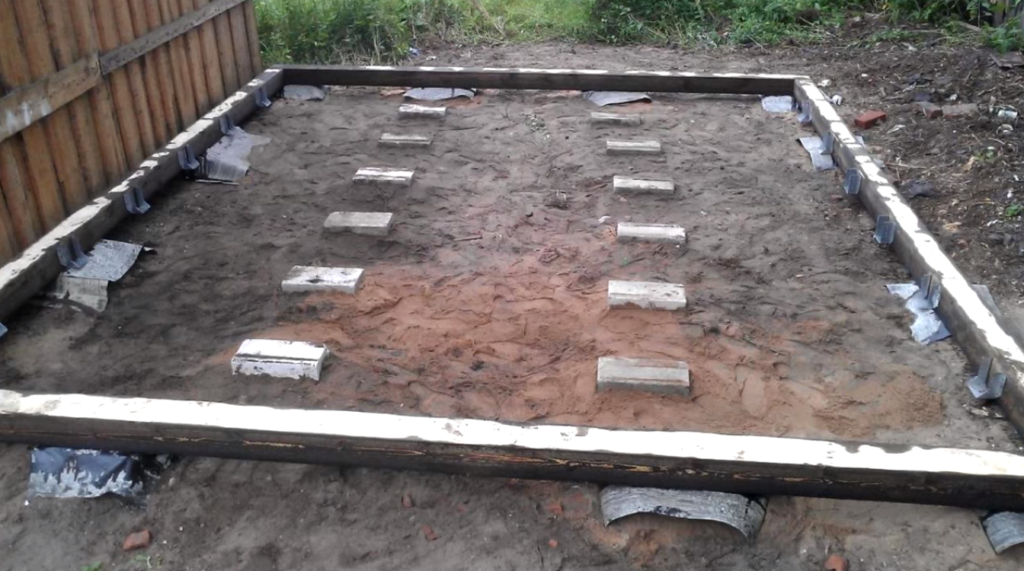

Столбчатый фундамент. Этот вид фундамента использовать проще всего. Его можно изготовить, не обращаясь за помощью профессиональных строителей. Столбчатый фундамент часто выбирают, если планируют делать в гараже дощатый пол. Его устраивают разными способами, а при постройке используют всевозможные материалы – бетонные блоки, ЖБ изделия, кирпич или же вовсе комбинируют разные материалы. Но это не самое лучшее решение для каркасного гаража. При выборе столбчатого фундамента вам придётся делать мощный настил из бруса и толстых досок, который будет способен выдержать приличную массу автомобиля. Кроме того, потребуется решить вопрос устройства удобного заезда – специальной въездной аппарели. Правда, для лёгкой конструкции, особенно если стоит проблема минимального времени постройки, это допустимый вариант.

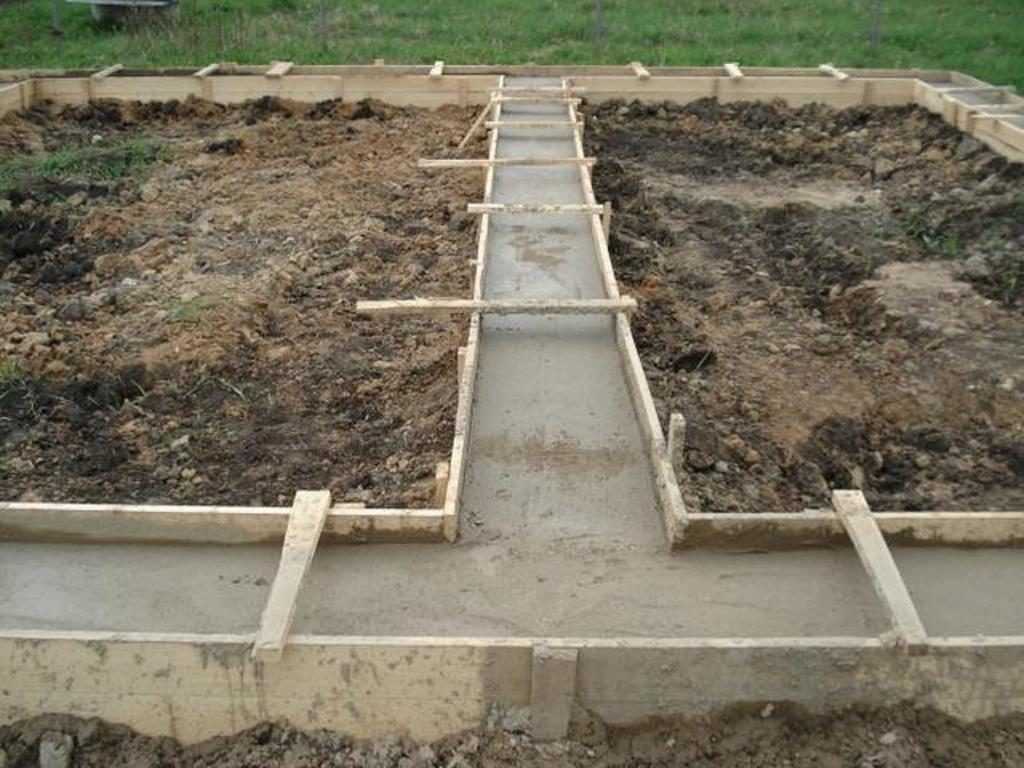

Ленточный фундамент. Прекрасно выдерживает вес каркасной конструкции. Сделать его сложнее, так как придётся не только изготавливать опалубку, но и произвести армирование конструкции с выполнением всех требований технологии. На постройку уйдёт больше времени, поскольку потребуется ждать, пока схватится и созреет залитый бетон.
Но у ленточного фундамента есть возможности строительства оборудованной по правилам и удобной смотровой ямы. Можно изготовить как деревянный, так и бетонный пол. Если вы решили делать деревянный настил, то придётся предусмотреть дополнительные опоры для укладки лаг, их удобно изготовить в виде столбиков из бетона или кирпича. Или же можно просто вкопать в необходимых точках деревянные столбики, обработанные мастикой.
Плитный фундамент. Ошибочно считается наиболее сложным основанием для каркасного гаража, так как до заливки бетона необходимо уложить несколько слоёв гравия, песка, щебня и хорошо утрамбовывать их. Такой фундамент стоит намного дороже, чем другие основания для гаража, да и сил приложить потребуется больше. Но так вы сделаете очень надёжный пол, который прослужит длительный срок. Даже если вы через какое-то время решите возвести капитальные стены вместо каркасной конструкции, то фундамент у вас уже будет готов.
По конструкции это монолитная, плоская ЖБ опора. Постройки на плитных фундаментах стоят устойчиво, даже если почва слаба или подвижна. Его ещё называют плавающим фундаментом, из-за того, что как бы не перемещался грунт, перекоса стен не будет.
Существуют 2 разновидности плитных фундаментов – гладкая и со специальными рёбрами жёсткости. Они придают дополнительную устойчивость, повышают прочность фундамента, противостоят деформациям, удерживают основание и постройку в горизонтальном положении. Верх такой плиты исполняет роль пола – по этой причине её делают гладкой. Такой фундамент под каркасный гараж построить сложно, и денег на него потребуется намного больше.

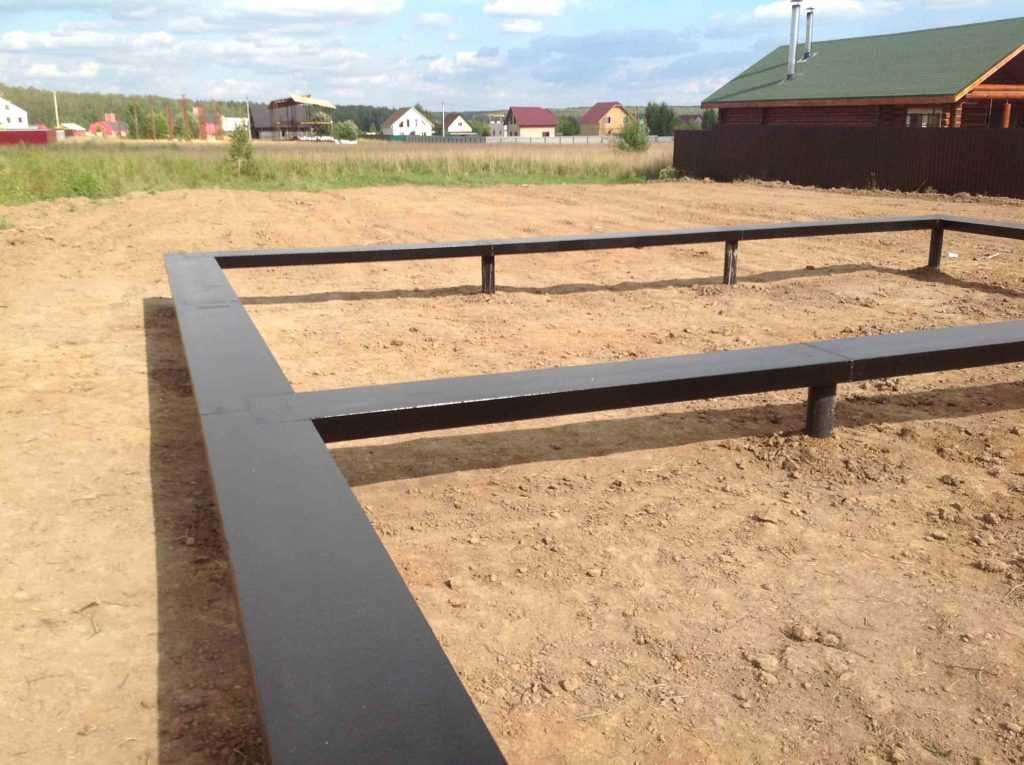

Свайный фундамент. Если у вас слабый грунт (к примеру, с большим уклоном или сплошной песок), то присмотритесь к фундаменту на сваях (лучше – на винтовых). Такой фундамент представляет собой металлическую трубу с винтовыми лопастями. Подобная конструкция повышает сцепление с грунтом.
Средняя несущая способность свайного фундамента – 4-5 тонн, что вполне достаточно для каркасного гаража. Но если потребуется возвести более тяжёлое строение, такой вид фундамента вам уже не подойдёт. Обязательно покройте весь металл антикоррозийными составами, это заметно увеличит срок службы всего фундамента.
Кирпичный фундамент. Наиболее устаревшая и экономически невыгодная конструкция. Часто говорят, что фундамент для каркасного гаража, сложенный из кирпича, очень надёжен, но это просто слухи. Если есть в наличии лишний кирпич, то практичнее и экономичнее будет сложить из него столбчатый фундамент. Но в этом случае потребуется много цемента высокой марки для необходимой прочности столбиков – в противном случае кирпич долго не прослужит. В настоящее время застройщики почти не используют кирпичную основу, считая этот вариант фундамента экономически нецелесообразны.

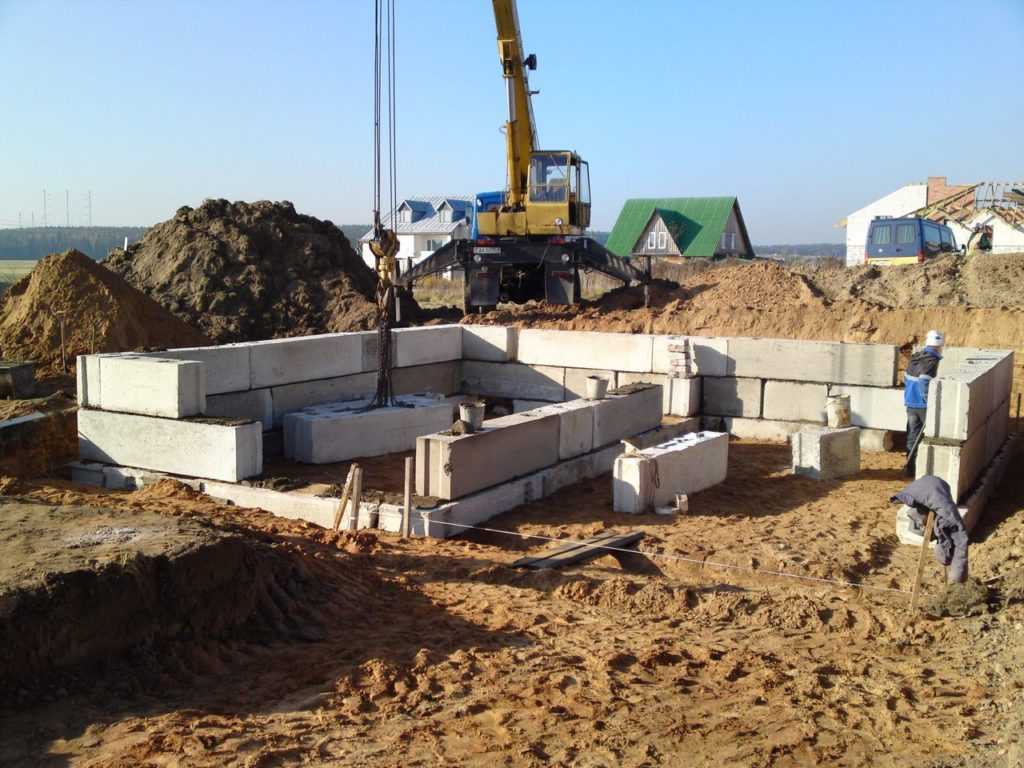

Блочный фундамент. Если вам необходим тяжёлый гараж большой площади, то лучше всего использовать блочный фундамент. Его устройство стоит дорого и требует привлечения тяжёлой техники. Но он выделяется среди других вариантов высокой надёжностью, длительным сроком службы и поистине необыкновенной несущей способностью. В качестве недостатков следует упомянуть высокую стоимость материала и работ, сложность монтажа конструкции (самостоятельно его сложить невозможно) и необходимость подготовки участка (выравнивание площади, создание котлована и т.д.).
Строительство фундамента
Составив проект или чертеж и привязав его к местности, завезите все необходимые материалы для создания фундамента. При создании фундамента учитывайте, что смотровая яма значительно увеличивает функциональность гаража, позволяя не только хранить, но также обслуживать и ремонтировать автомобиль. Если же смотровая яма вам не нужна, то вы можете выбрать и построить фундамент, пользуясь информацией из статей Какой фундамент лучше подойдет для дома из бруса — особенности расчета и Крепление бруса к разным видам фундамента .
Если вы решили строить яму, то технологию создания фундамента придется изменить, вырыв котлован под нее. Глубину ямы определяйте исходя из своего роста и потребностей. Можно сделать лежачую яму, обрудовав ее тележкой, можно сделать сидячую или стоячую яму. Разница лишь в высоте и в том, что в стоячей яме вы сможете выполнять любые виды работ, в сидячей не сможете нормально снимать мотор и коробку, а лежачая яма подойдет лишь для небольшого обслуживания автомобиля. Вот ориентировочные глубины ямы и котлована для нее:
- лежачая 50/80 см;
- сидячая 130/170 см;
- стоячая 170/210 см.
Для бетонирования ямы используйте такую же технологию, как и для заливки бетонного ростверка. В яме можете предусмотреть ниши для инструмента. Ширина готовой ямы должна быть на 5–10 см меньше расстояния между внутренней стороной колес одной оси. На поверхности ямы закрепите уголки или стальные трубы, которые не позволят автомобилю упасть в нее.
Если вы собираетесь ставить железные ворота, то предусмотрите крепежные элементы для них. В зависимости от модели ворот это могут быть как 2 вертикальных столба с крепежными элементами (навесами), так и 4–6 столбов. Если же вы собираетесь устанавливать роллетные ворота, то для их крепления можно использовать деревянные стены и потолок.
Каркасный гараж из дерева своими руками
Перед тем,как сделать гараж из дерева, следует произвести подготовительные работы – разработать подробный проект, рассчитать, сколько понадобится материалов для фундамента, внешней и внутренней отделки, будет ли внутри отопление и т.д. Делать это нужно сразу, чтобы примерно представлять, во сколько обойдется строительство, и на чем можно сэкономить при необходимости.
Чертежи гаражей из дерева можно посмотреть на сайте производителя каркасных конструкций и соотнести их с предполагаемым местом расположения будущей постройки. Также вы можете разработать свою схему, в соответствии с которой вам подберут каркасную конструкцию.

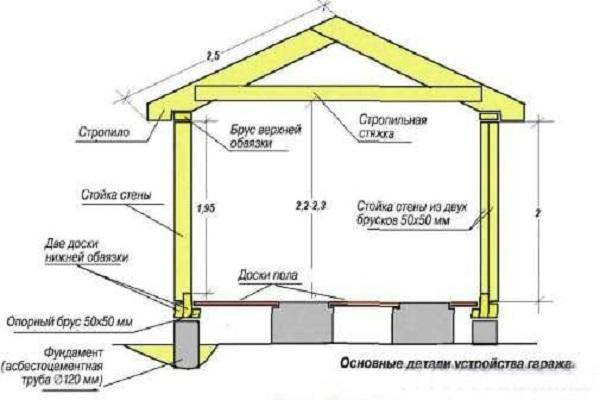

При строительстве гаража из деревянного каркаса своими руками, необходимо помнить некоторые размеры:
- стойки для углов гаража и воротные створки делаются из бруса 100Х100 мм;
- нижняя обвязка делается из доски 100Х50 мм;
- стропила, блоки перекрытия -100Х50 мм;
- шаг между стойками в нижней обвязке не длиннее 1200 мм;
- потолочные балки из доски 50Х100 мм;
- продольные детали – брус 50Х50 мм и больше.
Деревянный гараж 6х4 своими руками начинают строить, как и любой другой, с укладки фундамента. Здесь используется монолитный фундамент. После того как он отстоялся начинается сборка нижнего венца. К нему крепятся угловые стойки. Чтобы их надежно зафиксировать необходимо укрепить их временно досками.
После этого на них закрепляется верхний венец. Для большей прочности можно усилить деревянный каркас для гаража подкосами, то есть, досками, которые плотно вшиваются с внутренней и внешней стороны угловых стоек. Верхний же венец закрепляется гвоздями, шипами или скобами.
Для того чтобы соорудить проем, сверху на стойки необходимо уложить горизонтальную балку и надежно ее зафиксировать.
После того как каркас готов, его обшивают натуральной доской, ОСП- плитами или фанерой.
Если для обшивки используется доска, то каркас обшивается ею с внутренней и внешней стороны, а в проем между ними укладывают утеплитель. Чаще всего в качестве утеплителя используется минеральная вата.
Если использовать ОСП для обшивки, тогда ее следует укрыть от воздействия внешней среды отделочными материалами.
Для создания крыши в верхнем венце делаются пазы, куда вставляются стропила.
Возведение крыши
Крыша у деревянного гаража как брусового, так и каркасного может быть односкатной или двухскатной, это зависит от того, стоит ли он отдельно или примыкает к дому. Если деревянный гараж привязан к основному зданию, то крыша делается односкатная, если же это отдельная постройка, красивее будет смотреться двускатная крыша. Однако, выбор за мастером.
Для двухскатного вида крыши строятся специальные деревянные рамки (фермы)
Эти деревянные фермы устанавливают на верхний венец через 1,5 – 2 метра. При помощи уголков они надежно фиксируются на верхнем венце, а между собой скрепляются продольными балками.
После этого укладывается гидроизоляционный материал и возводится продольная обрешетка.
Удобно в качестве изоляции использовать рубероид. Его можно накладывать поверх обрешетки, и уже на него укладывается кровельный материал.
Если предполагается строить односкатную крышу, то тогда одна стена гаража должна быть
выше другой настолько, чтобы обеспечить наклон не менее 15 градусов.
Поперечные лаги в этом случае укладывают на расстоянии 50-70 см и только потом настилается гидроизоляционный материал и ставится деревянная обрешетка.
Каркасный гараж своими руками. Строим каркасный гараж своими руками: пошаговая инструкция
Построить каркасный гараж своими руками может любой владелец небольшого участка, нуждающийся в надежном месте для хранения своего автомобиля. С появлением новых инженерных решений, которые позволяют снизить затраты и сократить время, все больше людей из частного сектора начинают самостоятельное индивидуальное строительство. Один из простых вариантов возведения строений – каркасная технология. Такие постройки легко собираются, не требуют серьезных инженерных знаний и привлечения толпы из экспертов строителей. В статье будет рассказано, как построить каркасный гараж своими руками.
Инструкция по каркасному гаражу
Выбор в пользу каркасного строительства определяется быстрой сборкой, легкостью стройматериала, долговечностью будущей конструкции. Несмотря на простоту возведения, конкретные технические аспекты требуют выполнения серьезных задач.
Фундамент для строительства каркасного гаража своими руками
Первый шаг к строительству каркасного гаража – заливка фундамента. Сразу стоит отметить, что построить гараж каркасный можно без фундамента, но не рекомендуется за некоторыми исключением. Например, построить без фундамента можно в целях экономии средств, т.к. на загородном участке авто не оставляется на долгое время и грунт проседает незначительно.
Решили делать бетонное основание? Тогда перед заливкой потребуется выкопать котлован глубиной до 40 см и подготовить материалы:
- Опалубка (изготовить можно из подручных пиломатериалов);
- Арматурная сетка;
- Расходные материалы для раствора (вода, цемент, сухой песок)

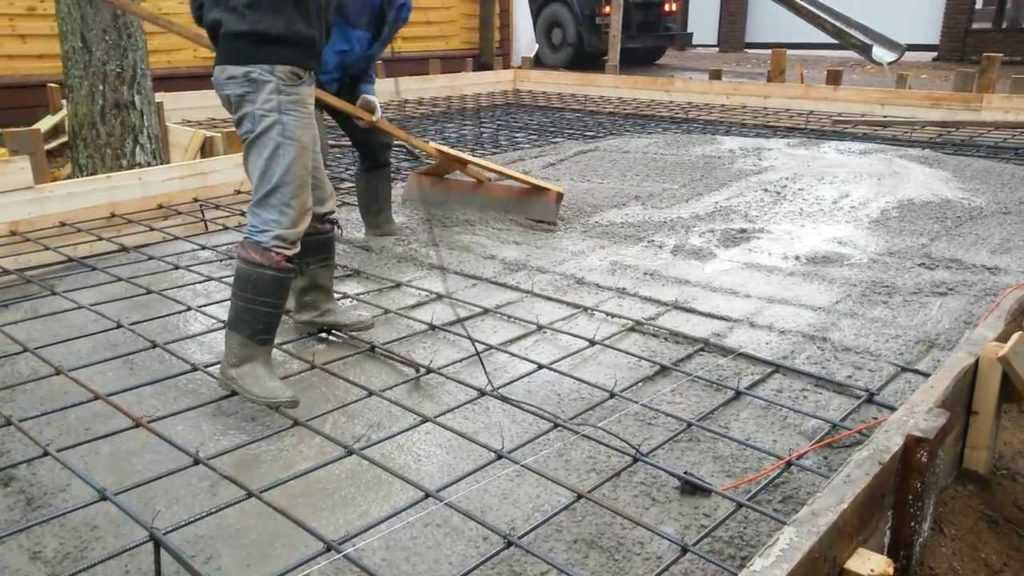

В качестве заполнителя может использоваться щебень любой зернистости. Когда все материалы готовы, арматурная сетка крепится на основании опалубки. Эксперты не рекомендуют самостоятельно замешивать песок, цемент и щебень для создания бетонного раствора. Во-первых, Вы не сможете определить получившуюся марку бетона из-за большого числа вкраплений посторонних частиц. Во-вторых, бетона на изготовление каркасного гаража на даче своими руками много не потребуется, поэтому легче заказать 5 тонный бетоновоз.
Как только бетон уложили и разравняли необходимо его хорошо уплотнить для удаления лишних пузырей воздуха. Также рекомендуется через 3-4 часа после заливки в опалубку аккуратно полить верх основания водой из шланга. Это позволит бетону быстрее набрать прочность для дальнейшей постройки каркасного гаража. На фото каркасного гаража своими руками Вы можете увидеть готовую бетонную плиту.
Щитовой гараж своими руками – сборка каркаса
Сразу стоит отметить, что строительство каркасного гаража без фундамента идея чаще всего бесперспективная, т.к. каркасу требуется надежное основание. Как сделать каркасный гараж своими руками – начать со сборки главной составляющей конструкции, а именно прочного каркаса. Современные решения позволяют собрать каркас своими руками как минимум из трех типов материала:
- Пиломатериалы. Дерево отлично подходит для быстрого строительства. Среди достоинств материала экологичность и простота подгона угла подкоса. Минус использования дерева заключается в дороговизне материала и обязательной дополнительной обшивки.
- Профильная труба. Более прочный и надежный металл, по сравнению с пиломатериалами. Однако сам процесс сборки каркаса станет более затратный: выравнивание подкосов станет трудоемким процессом, а также потребуется сварочный агрегат. В качестве альтернативного профиля может использоваться швеллер или двутавр.
- Прокатная арматура. Дешевый и простой в использовании материал. Стоит понимать, что арматуры, ввиду ее слабых опорных качеств, потребуется значительно больше, а между вертикальными стойками интервал может составлять не более 10 см (против 150-160 см для стоек из бруса и профильной трубы). Для обвязки потребуется большой расход проволоки. Также не обойтись без сварочного аппарата, однако работы с ним займут меньше времени, чем спайка труб или швеллеров.
Плюсы и минусы каркасного гаража
Количестве плюсов каркасного деревянного гаража в несколько раз превосходит минусы
Как и любая другая технология строительства зданий, каркасная имеет свои достоинства и недостатки. Причём первых намного больше, чем у всех остальных способов возведения гаража.
Плюсы:
- Высокая скорость строительства. При наличии хороших погодных условий каркасник размером 4х6 м можно собственноручно выстроить за 3-4 недели.
- Долговечность. Возведённый по всем правилам гараж прослужит не менее 50 лет.
- Внутренние и внешние стены не требуют дополнительной отделки в виде оштукатуривания и выравнивания, так как представляют собой ровные и гладкие поверхности.
- Возможность устройства облегчённого недорогого фундамента.
- Минимальная усадка или её полное отсутствие при условии применения качественно высушенного пиломатериала.
- Экологическая чистота.
- Более низкая теплопроводность, чем у кирпичных и бетонных построек.
- Способность выдерживать значительные и частые перепады температур.
- Всесезонное строительство.
- Благоприятный для здоровья человека микроклимат внутри помещений.
Минусы:
Из недостатков каркасной технологии прежде всего отмечают гигроскопичность древесины, её подверженность гниению и порче насекомыми-древоточцами. Риски минимизируют обработкой пиломатериалов специальными растворами – антисептиками. Один из наиболее популярных – «Сенеж». Рекомендуется наносить 2-3 слоя раствора.
Второй недостаток каркасников – пожароопасность. Для того чтобы повысить устойчивость древесины к воздействию высоких температур, разработаны специальные средства – огнебиозащитные. То есть они одновременно являются и антисептиками, что позволяет экономить на покупке этих растворов. Наиболее популярны и эффективны:
- «Сенеж Огнебио»;
- «Сенеж Огнебио Проф»;
- NEOMID от «Неохим»;
- «Пирилакс» от «НПО НОРТ»;
- «Вудмастер» от «НПП Рогнеда».
К числу недостатков строений каркасного типа относят и сложность крепления навесных элементов (полок, шкафов, зеркал и др) к стенам. Для того чтобы гвоздь или саморез надёжно выдерживали нагрузку, их необходимо вогнать в брус или доску.
В каркасниках значительна площадь поверхностей – полости, заполненные утеплителем (минватой или пенопластом/пенополиуретаном). Поэтому при проектировании строения необходимо заранее предусмотреть наличие балок в тех местах, где будут устанавливать навесные элементы интерьера.
Выбор конструкции и чертежи
Перед непосредственным строительством гаража нужно выбрать его внешний вид и способ сборки.
Основные типы конструкций:
- каркасная;
- сборная;
- сруб.
Каркасная конструкция – это современный способ постройки. Плоскость каркаса выглядит, как шахматная доска. Также внутренние перекрытия заполняются, как ячейки, что увеличивает прочность конструкции.
Сборная конструкция из бруса сооружается из параллелепипеда, к которому крепятся доски с двух сторон. Это довольно простой способ установки гаража.
После выбора типа конструкции необходимо рассчитать размеры каркаса, ворот, выбрать тип крыши. Для удобства необходима чёткая схема постройки со всеми расчётами.
Расчёт
Для начала нужно определить желаемые размеры и форму гаража. Мы для примера возьмём самый стандартный и распространённый вариант – прямоугольный гараж длиной 7 м, шириной 4 м и высотой 3 м. В таком гараже можно комфортно размещать любой седан средних размеров.
Сначала нам нужно найти периметр будущего гаража. Делается это по формуле (А+В)*2.
(4 м + 8 м) х 2 = 24 м. Это периметр стен гаража.
Теперь нужно найти площадь стен. Для этого используется формула: p*h. То есть периметр умножить на высоту: 24 м х 3 м = 72 м2. Это площадь всех стен постройки.
Далее остаётся вычислить объём стен, а значит, объем нужного нам бруса. Сечение, которое мы взяли для примера, — 100 мм или 0.1 м.
Чтобы узнать объём, нужно площадь умножить на размер сечения. В нашем случае это: 72 м х 0,1 м = 7,2 м3. Именно столько материала понадобится для строительства гаража, взятого как пример размера.
Не стоит забывать о том, что из этого размера нужно вычесть размер ворот и окон, но он индивидуален для каждого случая. Например, окон может не быть совсем, а размер ворот сильно отличаться. Можно подстраховаться и не вычитать размер ворот, а оставшийся брус будет запасом на различные непредвиденные расходы или повреждения бруса.
Если же тратить лишние деньги не хочется, то достаточно вычесть из исходного размера объём бруса, который нужен для ворот. Например, ширина ворот – 2.5 м, а высота – 2 м. Тогда находим площадь: 2.5 м х 2 м = 5 м2. Далее умножаем площадь на сечение и получаем 0.5 м3, которые нам нужно вычесть из общего объёма необходимого бруса.
Составление индивидуального проекта и сметы расходов
Составление плана — это залог успеха в строительстве. Необходимо правильно разработать проект, высчитать расходы и указать обязательные позиции сметы.
Разработка проекта
Для правильной разработки необходимо создать план действий. Первым делом сделать чертёж на бумаге и понять, как будет выглядеть гаражное помещение. Самостоятельно разрабатывать план довольно трудно, поэтому если есть знакомые специалисты, то лучше обратиться за помощью к ним. Они помогут избежать больших ошибок.
Обязательные позиции сметы
В любом случае необходимо установить разметку, дизайн помещения. Определить стоимость всех материалов и оборудования. Вычислить габариты будущего гаража. Составить примерную схему каркасной конструкции, обшивки, заливки фундамента.
Набор необходимых инструментов
Строительные работы не могут проходить без специальных инструментов. Поэтому надо ознакомиться с основными приспособлениями, которые понадобятся для строительства. К ним относятся:
- Кирка с лопатами. Такие инструменты используют для работы с грунтом при изготовлении фундамента конструкции.
- Пила. Незаменимое приспособление, используемое для распиливания древесины.
- Бензопила. Понадобится, если для сооружения постройки пользуются крупногабаритными бревнами, которые сложно распилить сабельными или дисковыми пилами.
- Степлер. Используют для монтажа теплоизоляционных материалов на напольное покрытие.
- Уровень. Этот измерительный инструмент понадобится, чтобы следить за ровностью вертикальных и горизонтальных поверхностей.
- Ручные приспособления. К ним относят стамеску, плоскогубцы и молотки.
