Каркасный гараж из металлопрофиля. Строим каркасный гараж из металлопрофиля своими руками
Каркасный гараж строится с применением металлических профилей. Предназначение постройки бывает разным. Некоторые, например, предпочитают использовать каркасный гараж из металлопрофиля по прямому назначению – для периодического хранения транспортного средства (к примеру, на территории дачного участка). Другим же нравится работать внутри, обустроив гараж с теплоизоляцией, имеющий смотровую яму и стеллажи со всем необходимым оборудованием/инструментом.
Как обустроить фундамент и основание пола гаража из ЛСТК?
Каркасный гараж из металлопрофиля
Сам по себе, гараж лстк является конструкцией, имеющей небольшой вес. Для ее обустройства требуется лишь малозаглубленный фундамент ленточного типа, ширина которого варьируется в пределах от 20 до 30 сантиметров. Оптимальная высота – до 40 сантиметров.
Фундамент обустраивается следующим образом:
- Изначально следует разметить территорию, где будет размещен каркасный гараж. Почву срезаем на полметра. Место выравнивается, после чего его засыпают с помощью обычного песка. Далее проводится утрамбовка обильным поливанием воды. На месте, где будет располагаться яма, выкапывается котлован. Максимальная его ширина должна быть немного большей, чем величина самой ямы примерно на метр со всех сторон. На котловане образуется дно, которое надо разровнять, засыпать песком и утрамбовать.
- Если гараж из лстк планируете расположить недалеко от грунтовых вод, на территории смотровой площадки надо обязательно предусмотреть дренажную систему. Трубы выводят в колодец, водосточную канаву или канализацию.
- По периметру будущего гаража размечается фундамент. Укладка ведется с применением готовых блоков из бетона, нуждающихся в скреплении посредством раствора песка и цемента. В яме должны быть стенки. Для обустройства подойдет заливка бетоном, либо укладка кирпичом. Как только раствор застынет, создается гидроизоляция стенок посредством смолы, либо битумной мастики.
- На каркасный гараж из профнастила проводится обустройство системы гидроизоляции, устанавливается армирующая сетка.
- Следующим этапом будет создание пола смотровой ямы и гаража. Для этого снова проводится выравнивание, готовится цементный раствор и заливается в опалубку с арматурой. Чтобы стяжка стала гидроустойчивой и пластичной, в смесь можно добавить модификаторы (наполнитель на полимерной основе, жидкое стекло и так далее).
Пошаговая инструкция строительства гаража
Построить каркасный гараж своими руками очень легко, если следовать подробной инструкции.
Технология возведения столбчатого и свайного фундамента
Фундамент для каркасного гаража можно выполнить из бетонных блоков или винтовых свай. Процесс создания фундамента из бетонных блоков состоит из следующих шагов:
- Можно купить готовые бетонные блоки или отлить их самостоятельно. Для этого вам понадобятся формы и арматура. Для приготовления раствора используйте цемент, речной песок, щебень, воду. Формы можно изготовить из досок или фанеры. Они представляют собой ящики без дна с соотношением сторон 2:1. Формы устанавливают на накрытый полиэтиленом стол.
- Заливка форм происходит в два этапа. Сначала их заливают наполовину, затем укладывают нарезанную арматурную сетку, и заливают формы до конца. После извлечения из форм блоки нужно просушить в течение нескольких недель.
- Теперь необходимо подготовить площадку для гаража. Её очищают от мусора, корней, слегка заглубляют и выравнивают. После этого площадку рекомендуется засыпать песком, и сделать разметку по периметру будущего гаража.
- Бетонные блоки укладывают в два ряда, перевязывают их между собой цементным раствором и кладочной сеткой. Первый ряд заглубляют в землю, второй кладут сверху на него. Затем нужно дать раствору просохнуть в течение нескольких суток.
- Внешнюю сторону фундамента нужно гидроизолировать битумной мастикой, которая наносится в 2–3 слоя (каждому из них необходимо надо давать время просохнуть).
- После этого можно сделать песчаную засыпку до уровня поверхности грунта.
Бетонные блоки для фундамента под каркасный гараж можно сделать самому
Фундамент на винтовых сваях своими руками также обустроить несложно:
- В местах установки свай нужно вырыть неглубокие ямки.
- Сваи необходимо вставить в них и вворачиваются в грунт с помощью рычагов. При этом нужно выравнивать их по вертикальному уровню.
- После установки всех опор верхушки нужно подрезать по горизонтальному уровню.
- Полости внутри свай залить бетоном.
- Устанавливают оголовья, к которым крепится ростверк.
Подробная инструкция сбора деревянного каркаса
Для этого нужно:
- Поверхность фундамента гидроизолировать рубероидом в 1–2 слоя. Это делается для предупреждения гниения древесины.
На рубероид уложить брус нижней обвязки по периметру конструкции. В углах его соединить врубками и шпонками.
Угловые соединения бруса нижней обвязки должны быть тщательными
Установить угловые и боковые стойки. Минимальное расстояние между ними — 2 м. Стойки крепятся к нижней обвязке на металлические уголки нагелями и саморезами. После установки стоек на них кладётся и крепится брус верхней обвязки.
Установка угловых стоек должна контролировать строительным уровнем
- Установить промежуточные стойки из доски на расстоянии 0,5 м друг от друга. Между ними с помощью уголков и саморезов прикрепить горизонтальные перемычки. Расстояние между стойками и высоту крепления горизонтальных стяжек удобно подбирать по размерам утеплителя, чтобы потом не пришлось монтировать для него дополнительную обрешётку.
Поскольку гараж будет с односкатной крышей, то одна из стен должна быть выше. Это учитывается при установке вертикальных стоек, которые нужно делать разной высоты.
Монтаж крыши на постройке из дерева
Монтаж односкатной крыши для каркасного гаража выполняется в следующей последовательности:
- Балки перекрытия крепятся к брусу верхней обвязки с помощью нагелей или гвоздей.
- На балки укладывается пароизоляционная плёнку. Её не нужно сильно натягивать, она должна слегка провисать — не более, чем на 0,5 см.
- Поверх плёнки крепится обрешётка из доски с шагом в 0,5 м.
- Стелится кровля, которую вы выбрали для гаража — шифер, металлопрофиль и т. д.
Чаще всего для гаража выбирают односкатную крышу
Какая нужна обшивка
Обшивку гаража можно сделать из:
- металлопрофиля;
- листов OSB.
Для деревянного каркаса чаще используют второй вариант.
Снаружи листы крепятся саморезами. Между ними нужно оставлять небольшой зазор (2–3 мм). Со временем листы могут менять размеры из-за перепадов температуры и повышенной влажности, а зазоры не позволят им выталкивать друг друга.
В качестве утеплителя можно использовать каменную вату. Её нужно прокладывать между стойками, не забывая фиксировать внутренней обшивкой. Перед укладкой ваты можно закрепить на стенах ветрозащитную плёнку.
При желании каркасный гараж можно утеплить изнутри
Отделка
Наружная и внутрення отделка стен каркасного гаража может быть любой:
- штукатурка;
- покраска;
- облицовка сайдингом.
Делается это для защиты стены от атмосферных воздействий. Перед тем как наносить штукатурку, листы OSB нужно обработать специальной грунтовкой.
Преимущества и недостатки
Каркасные гаражи считаются востребованными конструкциями, что обусловлено многочисленными преимуществами. К ним относится:
- невысокая стоимость строительства;
- выполнить все работы может даже новичок своими руками;
- материалы, применяемые во время строительства, являются доступными, поэтому их можно купить на рынке или в любом строительном магазине;
- для обшивки созданного каркаса можно пользоваться разными материалами, представленными профнастилом, сэндвич-панелями или аналогичными материалами;
- во время работы можно хорошо утеплить строение, поэтому оно будет теплым даже в зимнее время года;
- не требуется пользоваться какими-либо специфическими и дорогостоящими инструментами;
- даже без опыта работы можно получить готовую конструкцию буквально за две недели.
Процедура создания гаража заключается в создании каркаса, который далее обшивается разными подходящими материалами. Построить каркасный гараж своими руками можно из деревянных реек или металлических профилей. Такая конструкция имеет и некоторые недостатки. Например, если используется для создания каркаса древесина, то получается легко возгораемый объект. Дополнительно внутри помещения люди редко чувствуют себя комфортно. Деревянные строения обладают коротким сроком службы, если периодически элементы из дерева не будут обрабатываться разными защитными составами.
Преимущества каркасных гаражей
В наши времена многие сооружают не только каркасные дома, но также по этой технологии строят гаражи. Практичность и экономичность этой технологии подтверждена большим количеством строений, которые возводятся по ней по всему миру. Конструкция изготавливается чаще всего из дерева, поэтому такое строение имеет маленький вес и установка фундамента не требует больших затрат.
У каркасного гаража много преимуществ. Фактически всякий владелец автомобиля имеет возможность осуществить стройку автогаража собственными ручками. Среди плюсов можно выделить быстроту и простоту выполнения строительного процесса. Различные элементы конструкции крепят при помощи саморезов и болтов, поэтому делать такую работу можно в любое время года.
Чтобы осуществить стройку каркасного гаража за несколько недель, достаточно только двух монтажников. Строительная техника не потребуется. На стройплощадке не будет и строительного мусора, отчего можно не беспокоится об его уборке.
К положительным качествам каркасного гаража можно отнести низкую теплопроводность. Благодаря этому прогрев в зимнее время автогаража осуществляется достаточно быстро. Также подобное сооружение имеет высокую прочность. Поэтому не стоит волноваться о разрушении конструкции от воздействий природных факторов.
Устройство кровли
Самый простой вариант конструкции крыши для такого строения – односкатная кровля.
- стропила – из бруса, сечением 150х150 см, не менее, так как на стропила приходится основная нагрузка на крышу;
- обрешетка – доска не обрезная. Шаг обрешетки – минимум 50 см. Шаг обрешетки кровли выбираем, ориентируясь на кровельный материал (профилированный лист, шифер, рубероид);
- слой гидро- и тепло изоляции;
- финишное защитное покрытие крыши.
Односкатная кровля удобна тем, что ливневые воды от гаража можно отводить с одной стороны, не тратя деньги и силы на устройство ливнеотвода по периметру каркасного гаража.
Обшивка и перекрытие конструкции
Чтобы сделать каркас более прочным и защитить машину от ветра и осадков, потребуется обшить гараж листовым материалом. Для этого подойдет фанера или листы ОСП. Не забывайте и об утеплении стен гаража. Для этого воспользуйтесь плитами пенопласта. Они крепятся перед монтажом обшивки. В качестве крепежей используйте дюбеля. После этого приступайке к обшиванию стенового каркаса. Фиксировать листы ОСП необходимо с обеих сторон остова.
На остов наносятся бруса стропила и, при необходимости, утеплитель
Каркасный гараж из дерева, построенный своими руками, может иметь одно- или двускатную крышу. Более сложным считается второй вариант, однако он дает возможность обустроить чердак, в котором вы сможете хранить оборудование и инструменты.
Систему стропил для двускатной крыши можно установить одним из двух способов: собрать все детали конструкции на земле, после чего установить их на обвязку стен. Второй способ заключается в закреплении балок и формировке скатов непосредственно на стеновом каркасе.
Второй способ более сложный, так как на высоте будет достаточно сложно установить отдельные детали системы. Во время сборки их нужно не только удерживать в ровном положении, но и крепить. Но если эти трудности вас не пугают, то дальнейшая сборка проводится в такой последовательности:
- Сначала установите балки перекрытия, используя для этого брус;
- После этого выставьте во фронтонных частях постройки стропила и временно подоприте их стойками;
- В точках, где пересекаются стропила, закрепите коньковую доску;
- Затем разметьте шаг монтажа остальных стропильных пар. Они будут формировать кровельные скаты;
- Упрочните стропильную систему обрешеткой из фанеры, элементы которой крепятся перпендикулярно по отношению к стропилам;
- После этого уложите выбранный кровельный материал.
Односкатная конструкция имеет упрощенную схему, ведь при ее установке не требуется совмещать стропила на коньковой доске. Вместе с тем от вас потребуется грамотно рассчитать угол наклона конструкции. Лучше всего, если последний будет находиться в районе 15–25 градусов.
После установки верхней обвязки на фронтальные или боковые стены крепятся изготовленные из бруса стропила. В такой схеме доска должна устанавливаться на торце. Поверх стропил монтируются детали обрешетки, в качестве которых используются плиты ОСП. В конце нужно уложить кровельный материал.
Полностью завершенное здание вы можно покрасить или нанести на деревянные элементы лак. Перед этим обязательно обработайте поверхности грунтовкой, которая защитит древесину от образования вредных микроорганизмов.
Возведение деревянного каркаса гаража
Варианты каркаса в нашем случае во много ограничены бюджетом. Если Вы хотите возвести постройку “на века” – то выбирайте брус из лиственницы, кедра или дуба. Если хотите сделать бюджетный вариант – брус из обыкновенной сосны подойдет как нельзя лучше. Перед началом возведения обрешетки каждый из деревянных элементов подвергается обработке антисептиками и слоем антипиренов. Это увеличит прочность и долговечность материала, а также избавит Вас от проблем с паразитами в конструкции гаража.
Строить скелет каркаса начинаем с установки нижнего бруса на основание. Для этого выбираем доски с крупным сечением и закрепляем их к бетонному основанию при помощи металлических скоб или уголка. Затем выставляем по уровню угловые столбы на края фундамента в вертикальном положении. Крепим их с помощью небольших дополнительных опор, как показано на рисунке.
После этого остается только выполнить верхнюю обвязку деревянного каркаса. Конструкцию дополнительно нужно усилить набором промежуточных опор. Остается только выставить обвязку для пластиковых окон и входной двери/дверей. Главный плюс деревянного каркасного гаража – легкость конструкции и простота возведения своими руками.
Необходимая проектная документация
- Эскизный проект.
- Трехмерная модель.
- План фундамента.
- Ситуационный план. В этом документе должны быть отражены высотные отметки и оформлена привязка к постройкам, уже присутствующим на участке.
- Схема монтажа элементов каркасной конструкции.
- Схема установки стропил.
- План цоколя.
- Чертежи всех элементов кровельной конструкции.
- План системы водоснабжения и отведения канализационных стоков.
- Подробная пояснительная записка с указанием особенностей строительства, важных технических характеристик, конструкций, стройматериалов и пр.
Перечисленные чертежи сделают работы по обустройству гаража максимально простыми и удобными. С их помощью на выполнение необходимых строительных мероприятий уйдет минимальное количество времени.
Однако составить такой подробный проект без наличия требуемых навыков крайне сложно. В подобных ситуациях остается либо обращаться к профессионалам, либо же подбирать подходящие чертежи в открытых источниках.
Деревянный гараж 6х4 своими руками
Пожалуй, самым доступным является деревянный гараж 6х4 своими руками. Для его сборки не требуется каких-то специфических инструментов и навыков, по крайней мере, если вы сбираетесь построить каркасный гараж 6х4 из дерева. Гараж из бруса или бревен – отдельный разговор. Сразу объясню почему.
Гараж из бурса или оцилиндрованного брена
Гараж из бурса или оцилиндрованного бревна:
- Устанавливается на довольно мощный фундамент;
- Собирается по технологии, которая знакома далеко не каждому;
- Требует соблюдения длительной технологической паузы на время усадки.
Кроме того, брус и оцилиндрованные бревна – довольно дорогой материал. Например, в Подмосковье, выгоднее строить каркасный гараж 6х4. Но есть в РФ регионы – где именно дерево является самым доступным строительным материалом
Там – наоборот, именно деревянный гараж 6х4, неважно, каркасник, из бруса или из бревен, просто не имеет конкурентоспособной альтернативы. Связано это с наличием дешевой местной древесины и дороговизной доставки стройматериалов из-за труднодоступного местоположения
Каркасный деревянный гараж 6х4 – самый доступный вариант для удаленных районов.
Каркасный деревянный гараж 6х4
Деревянный гараж 6х4, выполненный по каркасной технологии, доступен, и может быть построен своими руками. Фундамент можно использовать свайный или плитный, сборка каркаса и обшивка его ДСП – дело несложное. Если вы посещали уроки труда в школе, то наверняка умеете пилить, сверлить, закручивать, пользоваться рулеткой и выставлять вертикаль и горизонталь с помощью уровня и отвеса.
Тёплый деревянный каркасный гараж 6х4 строится с применением современных материалов (в том числе гидро- и произоляции)
Конечно, если вы решили построить каркасный гараж из дерева, вам придется столкнуться с такими вещами, как работа с гидро- и пароизоляцией, укладка кровли и т.д. Тут потребуется заранее ознакомиться с особенностям технологии и посмотреть несколько обучающих видео. Но в принципе – ничего сложного.
Готовые проекты
Строительство каркасного гаража по своей технологии проще, но без составления проекта не обойтись. Чтобы понять, каким должно быть будущее строение, можно позаимствовать идеи уже с готовых схем. Для облечения задачи представим несколько проектов, которые пользуются наибольшей востребованностью у потребителей.
Простые варианты
Вариантов каркасных гаражей предназначенных для одного автомобиля с небольшим запасом для хранения вещей и инструментов существует много. На рассмотрение будут представлены самые удобные проекты с разным функциональным наполнением:
Построить каркасный гараж можно из досок размерами 6×4 м – простейшая конструкция с двускатной крышей. Фундамент монтируется из бетонных плит. В проекте предусмотрено наличие небольшого окна для обеспечения дневного освещения. Кроме гаражных ворот, устраивается дверь для выхода на улицу.
Деревянный гараж на 2 машиныИсточник es.decorexpro.com
Гараж с дополнительной кладовой. В проекте учтено место для одного автомобиля и подсобного помещение, обустраиваемое под кладовую. Запланировано окно в одной из боковых стен и дверь, через которую можно попасть в подсобку.
Проект гаража с кладовойИсточник sk-amigo.ru
Простой гараж с односкатной крышейИсточник ro.decorexpro.com
Вариант эконом. Строение 6×4 м. В нём предусмотрено место для одного авто. В таком помещении можно распланировать место для полок для хранения инструментов и размещения стола-верстака. Входные двери и окна не предусморены.
Гараж для одной машины обойдется недорогоИсточник sk-amigo.ru
Гараж, совмещённый с домом, что позволяет сэкономить материал на постройке одной стены. Преимуществом является тот факт, что предусмотрен ход из дома в гараж. Дополнительной двери на улицу и окон нет. Размеры позволяют разместить не только автомобиль, но и маленькую мастерскую или хозблок.
Гараж, прилегающий к домуИсточник kievnovbud.com.ua
Двуместные гаражи
Во многих семьях, особенно живущих за городом, имеется в обиходе два автомобиля. В этой ситуации вполне логично сооружать гараж по каркасной технологии на две единицы техники. Ниже рассмотрены несколько вариантов:
Простой проект каркасного гаража 6×8 м. По себестоимости недорогой, но надёжный для сохранности автомобилей. В нём предусмотрена перегородка для разъединения мест для техники. Дверь для выхода из постройки отсутствует, но спроектированы окна на боковых стенах. Конструкция, рассчитанная для хранения двух автомобилей с дополнительным подсобным помещением. В нём может устраиваться как кладовка для хранения вещей, так и мастерская. Обязательно предусматривается входная дверь через кладовую. Места для машин не разделяются перегородкой. Ворота раздельные.
Гараж на 2 машины с двойным въездомИсточник lybi.meboganucy.ru.net
Гараж на 2 автомобиля с одним общим заездомИсточник recreationwishlist.org
Строительство каркасного дома наглядно в видео:
Каркасный гараж своими руками пошаговая инструкция. Пошаговая инструкция строительства каркасного гаража
Начнем с того, что место под строение готово, создана гравийно-песчаная подушка, которая утрамбована тщательнейшим образом. Теперь необходимо будет воспользоваться данной инструкцией и шаг за шагом проделывать несложную работу. Ну а начинать нужно с чертежа.

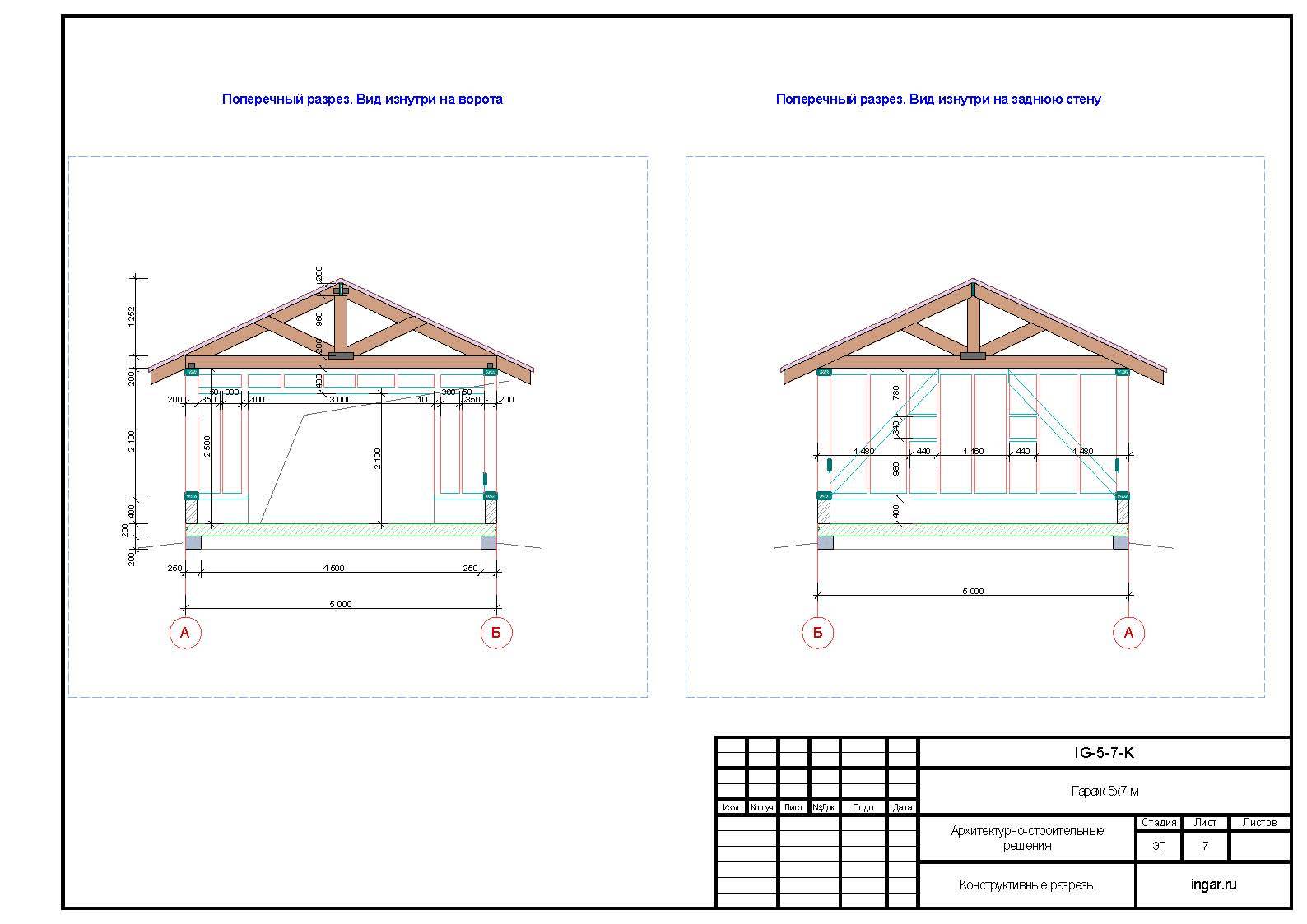

Чертеж каркаса будущего гаража
В принципе, чертеж не является обязательным, но достаточно простой чертеж нужно будет начертить, чтобы иметь представление о будущей конструкции. Определите точные размеры гаража, сделайте предварительный расчет материалов. Заранее зная размер конструкции, можно легко определить расход материала и стоимость готового проекта. Это очень удобно, поэтому не стоит игнорировать такую работу.
Фундамент каркасного гаража
Приступаем к важнейшему этапу – закладке фундамента. Гараж – это не просто строение, это специальный бокс для тяжелого автомобиля, поэтому фундамент должен быть прочным и одновременно служить полом. В качестве фундамента чаще всего выбор останавливают на монолитной плите.
Для ее создания нам понадобится:
По периметру будущего здания выкапывают траншею. Она не должна быть глубокой. Устанавливаем опалубку с трех сторон гаража. Не выставлять с четырех сторон! Армировать такое бетонное основание нужно будет обязательно. Для этого можно использовать специальную сетку для придания жесткости, а также арматуру. Монолитная плита будет распределять нагрузку равномерно. Заливать нужно качественную бетонную смесь на основе песка или на основе песка и гравия.
Для того, чтобы приступить к дальнейшим работам, необходимо дождаться полного высыхания бетона. Для этого оставляем наше бетонное основание на три недели, иногда поливаем водой, если на улице очень жарко. В случае если дождь пойдет в ближайшие дни, лучше площадку закрывать полиэтиленом.
Монтаж каркасных стен гаража своими руками
Итак, наше основание полностью высохло, и можно приступать к дальнейшим работам. Теперь нам понадобится дерево или профильная труба. При использовании профильной трубы.
При работе с профильной трубой в качестве соединения можно использовать:
Понадобится профильная труба 40х40 и 40х20. Такой каркас изготавливают очень легко, по углам приваривают уголки. Предусмотрите ворота и дверной проем с одной стороны.
Если работать предстоит с деревом, то понадобится брус сечением 100х50 для нижней обвязки. Он должен быть сухим. Предварительно обработайте его антисептиком.
Угловые стойки и ворота нужно собирать из бруса сечением 100х100. Между стойками нижней обвязки нужно выдержать расстояние 120 сантиметров. В углах устанавливают подкосы. Это придаст конструкции прочность. Если понадобится дверь или ворота, предусмотрите для них место. Каркас должен быть прочным.
Обустройство крыши каркасного гаража
Работа по устройству каркаса занимает несколько дней. После того, как каркас готов, приступают к устройству кровли. Нужно сооружать ее по правилам, поскольку кровля должна будет выдерживать ветреную нагрузку и нагрузку от снега.
