Изготовление каркаса
Возводить гараж из профнастила начинают со сборки каркаса. Металлоконструкция является основным скелетом, к которому крепится обшивка. Работы выполняют в следующей очередности:
Руководствуясь размерами созданного проекта конструкции, из трубы нарезают заготовки для стоек. Их приваривают к закладным фундамента. То есть, к выступающим кускам труб, которые были забетонированы до заливки раствором плиты.
Чтобы обеспечить надежную жесткость каркаса стойки между собой сваривают горизонтальными перемычками
Важно сделать прочную верхнюю обвязку по периметру каркаса. На этих горизонтальных перемычках будут закреплены элементы крыши.
Стропильную систему односкатной крыши изготавливают на месте. Сначала с одной стороны гаража выполняют монтаж дополнительных стоек, а к ним и опорам противоположной стены приваривают перекладины, образующие скат крыши.
Если выбран двухскатный тип крыши, то треугольные фермы сваривают на земле
Готовую конструкцию вдвоем с помощником поднимают на каркас гаража, где приваривают к верхней обвязке стоек. Когда все фермы будут установлены, между собой их скрепляют перемычками. В дальнейшем эти элементы исполнят роль обрешетки для крепления профнастила.
Сначала с одной стороны гаража выполняют монтаж дополнительных стоек, а к ним и опорам противоположной стены приваривают перекладины, образующие скат крыши.
Если выбран двухскатный тип крыши, то треугольные фермы сваривают на земле. Готовую конструкцию вдвоем с помощником поднимают на каркас гаража, где приваривают к верхней обвязке стоек. Когда все фермы будут установлены, между собой их скрепляют перемычками. В дальнейшем эти элементы исполнят роль обрешетки для крепления профнастила.
Монтаж каркаса
Когда каркас будет готов, на гараж из профнастила устанавливаю ворота. Сначала сваривают прямоугольную рамку из профиля. Для изготовления створок ворот лучше использовать уголок. Его боковые полки образуют нишу в рамке. Сюда удобно будет укладывать утеплитель. Готовые две створки петлями крепят к общей рамке, после чего всю конструкцию фиксируют к каркасу гаража.
Изготовление рамки и створок ворот
По окончании строительства каркаса можно приступать к обшивке профлистом.
На видео показана сборка гаража:
Технология строительства гаража
Фундамент
Небольшой вес конструкции облегчает его возведение. Методика обустройства (разметка, выемка грунта, приготовление раствора и так далее) подробно описана на нашем сайте, достаточно поискать по слову «фундамент». Интереснее другое – какой тип основания выбрать?
Ленточный
Чаще всего можно встретить рекомендации именно по такому основанию, с оговоркой – мелкозаглубленный фундамент. Но есть ли смысл этим заниматься? Рытье траншеи, сборка и установка армирующего каркаса (а его еще нужно уметь вязать), работа с раствором, его загрузка и уплотнение, гидроизоляция – все это повышает расходы и увеличивает время на возведение. Причем значительно, так как полное отвердевание искусственного камня по всей глубине займет не меньше 3-х недель.
Варианты фундамента
№1 – выкопав небольшую траншею по периметру, уложить ж/б балки. Такое основание обеспечит требуемую прочность. Время на его возведение и затраты – минимальные. Но есть проблема – как к железобетону крепить металлические профильные стойки?
№2 – то же, только вместо балок использовать брус. Гидроизоляцию сделать несложно. На дно траншеи, после засыпки небольшой «подушки», укладывается, например, пленка п/э (толстая). О долговечности такого фундамента спорить можно долго (ж/д шпалы – свидетельство надежности), но то, что монтаж каркаса значительно упростится – несомненно.
Свайный фундамент
Для гаража – отличный вариант. Вкрутить в грунт винтовые сваи (достаточно сечением 108) можно и в одиночку. Останется лишь наварить оголовки и смонтировать несущую раму из швеллера или профильных реек соответствующих габаритов.
Столбчатый
Можно использовать трубы – металлические или асбестоцементные. Единственное, что придется сделать – установить внутри каждой по 3 – 4 прутка (для придания жесткости) и залить в полости бетонный раствор с наполнителем мелких фракций (щебенка, галька). Для фиксации на таком фундаменте опорной рамы арматурные прутья должны возвышаться над срезом трубы.
Вариант:
Выкопать лунки, подсыпать ПГС, установить металлопрофиль большого сечения, укрепить кирпичным боем и залить раствор.
Каркас гаража
После установки вертикальных стоек они скрепляются горизонтальными рейками (опять-таки, профильными) – поверху, понизу и по центру. Еще на этапе проектирования нужно учесть все нюансы обустройства гаража – расположение подвесных конструкций (полки, шкафчики). В соответствии со схемой устанавливаются дополнительные поперечины, на которых вся «начинка» и будет крепиться.
Если предусмотрена двускатная крыша, то необходимо собрать фермы (треугольной формы). Две крайние + промежуточные (для повышения прочности кровли). Количество последних определяется в зависимости от длины гаража. Данная конструкция, как правило, монтируется на земле, а потом поднимается и крепится на каркасе бокса.
Крепление листов
Ничего сложного в этом нет. Единственное условие – крепеж должен входить в профильные опоры строго перпендикулярно их плоскости. В зависимости от вида листов выбираются саморезы. Для изделий с полимерным покрытием – со специальными шайбами. Особенности фиксации показаны на рисунках.
Утепление
Минвата – вариант не самый лучший. Придется монтировать обрешетку, качественную паро- и гидроизоляцию, причем с обеих сторон, так как такие плиты постепенно накапливают влагу. А профлисты – это металл, и по определению образования конденсата на них не избежать. Кроме того, полезная площадь гаража после такого утепления несколько уменьшится.
Напыляемые материалы. ППУ для методики «своими руками» не подходит, так как необходимо спец/оборудование. Придется приглашать специалистов и платить им.
Наверное, целесообразнее остановить выбор на пеноплексе. Вся обшивка отличается строгой геометрией, поэтому с фиксацией образцов проблем не возникнет.
Чем крепить? Судя по отзывам, основных способов два – силиконовым клеем или монтажной пеной. Такая внутренняя отделка бокса много времени не займет.
Получается, что никаких особых сложностей в процессе строительства бокса из металлопрофиля возникнуть не должно. Если заранее все спланировать, составить чертеж и подготовить инструмент и материалы, то достаточно пары дней, чтобы личный автомобиль обрел крышу над «головой». Успехов, уважаемый читатель!
Последовательность работ
Советы
- Соединяйте металлопрофильные листы с помощью шурупов. В случае надобности, это позволит разобрать или отремонтировать гараж.
- С помощью профнастила можно укрепить деревянное строение. Для этого достаточно облицевать его листами. Предварительно можно уложить слой теплоизоляции.
- Из металлопрофиля можно изготовить не только гараж, но и хозяйственную постройку, например, небольшой сарай или мастерскую.
- Теоретический срок эксплуатации гаражного строения из профнастила доходит до 70 лет. Практический — чуть меньше. Чтобы конструкция прослужила дольше, следует проводить периодическую проверку соединений и стыков. Кроме этого, стены помещения нужно ежегодно окрашивать. Это позволит избежать появления ржавчины и сохранит презентабельный вид здания на годы.
Плюсы и минусы материала
Гараж из металлопрофиля имеет презентабельный вид
Решив возвести гараж из металлического профиля, следует ознакомиться с положительными и отрицательными свойствами данного материала.
К достоинствам относится:
- Презентабельный внешний вид. Бюджетные модели смотрятся скромно, но вполне пристойно.
- Негорючесть. Листы надежно блокируют открытое пламя. Чтобы они прогорели, нужно не менее получаса сильного жара.
- Достаточная прочность к механическим воздействиям благодаря ребрам жесткости. Прорезать лист можно только тяжелыми инструментами.
- Отсутствие гигроскопичности. Изделия совершенно не впитывают и не пропускают влагу.
- Экологическая чистота. В состав покрытий не включаются вредные для окружающей среды вещества.
- Небольшой удельный вес в сравнении с другими разновидностями отделочных материалов
- Доступная стоимость даже престижных сортов покрытия.
- Длительный срок эксплуатации, достигающий 30 лет.
- Простота обработки и монтажа.

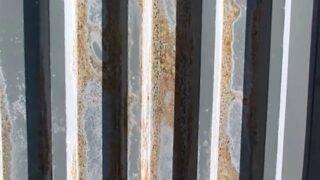

Металлический профлист подвержен коррозии
Минусы материала:
- Склонность к коррозии. Торцы листов не имеют защитного покрытия.
- Внешнее нанесение не отличается прочностью, его легко поцарапать и помять.
- Краска выгорает на солнце. Через 3-4 года она становится тусклой и блеклой.
- Железо сильно греется и остывает, передавая температуру в пространство помещения.
- Хорошая проводимость звука. Во время дождя крыша издает очень сильный шум, который может перекрыть даже разговор людей.
Одни застройщики склоняются в пользу капитального строительства из кирпича и пеноблоков, другие считают, что легкая недорогая и быстровозводимая постройка лучше. Обе точки зрения имеют право на существование, так как каждый сам расставляет свои приоритеты.
Нужно ли заливать фундамент и как это делать?
Гараж из металлопрофиля — легкая постройка, для любых других целей она могла бы обойтись без фундамента. Но, поскольку для хранения автомобиля потребуется ровная надежная площадка, вопрос наличия фундамента решается автоматически.
Выходом из ситуации станет обустройство плитного фундамента, точнее — облегченной версии такого основания. Самым простым решением будет укладка двух железобетонных плит на заранее спланированный участок.
Такое основание сможет свободно перемещаться при сезонных подвижках грунта, не вызывая деформаций или разрушения постройки, которая будет двигаться вместе с основанием без ущерба для себя.
В некоторых случаях можно залить плитный фундамент самостоятельно, выкопав небольшой котлован, сварив каркас из арматуры, построив опалубку и залив пространство бетоном, как показано на фото выше. Но такие работы потребуют больших затрат как труда и времени, так и денег.
Проще и эффективнее обойтись готовыми плитами, результат будет точно такой же.
Подготовительные работы
После разработки проекта необходимо приобрести и завезти на строительную площадку определенное количество материала. Так как гараж невозможно построить за один день, необходимо доски складировать. Для этого возводят алюминиевый или деревянный временный навес, чтобы укрыть материал от возможных дождей. Как правило, сверху натягивают полиэтилен. Стоит помнить, что доски должны проветриваться.
Навес для хранения досок
До начала строительства у вас должен быть минимальный набор инструментов:
- совковая лопата;
- молоток;
- перчатки;
- уровень;
- доски для опалубки;
- перчатки;
- дрель;
- шуруповерт;
- болгарка;
- кисть;
- гвозди;
- отвес.
Помимо вышеперечисленного, необходимы доски и брусья для гаража в определенном количестве
- все доски должны иметь правильный размер и форму;
- их уровень влажности не должен превышать 10%;
- у них не должно быть сучков, трещин, любой деформации;
- полное отсутствие плесени и синевы.
Доски для строительства гаража
Если приобрести брусья с повышенной влажностью, то по истечению непродолжительного времени они начнут гнить и деформироваться. Такие доски можно высушить, но это займет уйму времени, может даже годы, а стройку придется перенести.
Чертежи на 2 машины
Любое строительство начинается с создания проекта. В нашем случае особых расчетов не потребуется, вполне достаточно будет создать чертеж сооружения для получения наглядного представления о требуемом результате.
Для того, чтобы создать чертеж, надо сначала четко уяснить себе все функции будущего гаража — нужна ли мастерская, будут ли в нем храниться различные соленья-варенья, или хозяйственный инвентарь.
Все эти замыслы потребуют дополнительного пространства, поэтому надо заранее решить, какие цели преследует строительство и не появятся ли они впоследствии.
Кроме того, необходимо располагать размерами автомобилей, которые будут размещены в гараже. Здесь неплохо иметь небольшой запас, свободную площадь на случай замены автомобиля на более габаритную модель.
Или же подойти к решению проще — строить сразу в расчете на большие авто. Это не вызовет многократного увеличения расходов, поскольку стоимость относительно невелика, но поможет избежать возможной перестройки гаража в будущем.
Считается, что для размещения одного автомобиля требуется коробка 4×6 м. Для двух автомобилей ширину удваивать не нужно, вполне достаточно будет помещения 6×6 м, такой размер позволит ставить машины с допустимым расстоянием между ними, удобным для посадки пассажиров, открывания дверей и т.д.
Конечно, существуют и более крупные машины, но впадать в крайности не стоит, средние размеры обычно устраивают всех.
С высотой гаража каждый определяется самостоятельно. Специалисты рекомендуют прибавить к своему росту 50 см — этого чаще всего вполне достаточно.
Для хранения каких-либо хозяйственных принадлежностей, продуктов, заготовленных на зиму или для организации небольшой мастерской потребуется дополнительное пространство.
В идеале, его следовало бы отделить от основной площади перегородкой, но такое решение не всем подходит. Тем не менее, для хранения припасов на зиму рекомендуется создать специальный отсек.
Какие нужны инструменты
Заготовив необходимый материал в требуемых объемах, также потребуется обзавестись необходимыми инструментами:
- Измерительная рулетка. Общая длина лены должна быть не менее 10 м.
- Электродрель и набор сверл для работы с металлом. Профиль необходимо будет оснащать отверстиями.
- Болгарка и набор дисков по металлу. Пригодится для разрезания и выравнивания металлического профиля для каркаса.
- Маркер. С его помощью удобно наносить метки.
- Ключи и головки. Для осуществления финишной сборки каркаса.
Также не будет лишним запастись защитными очками, маской и плотными перчатками, которые сохранят глаза и кожу от разлетающейся во время работы мелкой стружки.
Возведение гаража
Строительство начинается с работ нулевого цикла и закладки фундамента, после чего происходит сборка каркаса из труб. Их можно соединять с помощью сварки или с крепёжных элементов. Перед возведением фундамента следует сделать разметку местности, предварительно освободив её от мусора, веток и растительности. По периметру устанавливаются клинья, на которые натягивается шпагатная нить для разметки фундамента.
Особенности закладки фундамента
Самый простой и недорогой тип фундамента для гаражей – плитный или свайный. Вместо металлических стержней можно соорудить колонны из шлакоблоков. Для этого на углах разметки выкапываются ямы глубиной около 1 м, в которые закладываются шлакоблоки.
Перед этим необходимо насыпать в яму песок и щебень, плотно утрамбовать их – это нужно, чтобы фундамент впоследствии не дал просадку и гараж не перекосился. Опорные столбы должны возвышаться на высоту одного шлакоблока.
Каркас
Сооружение каркаса – наиболее ответственный этап строительства гаража. Удобнее и целесообразнее собирать его непосредственно на фундаменте.
- Из двух длинных и двух коротких труб сооружается нижняя обвязка, которая крепится к фундаменту с помощью анкерных болтов.
- Вертикальные профили устанавливаются сначала по углам, затем соединяются горизонтальными элементами.
- После этого устанавливается верхняя обвязка.
- По завершению установки первичного прямоугольного каркаса можно установить рёбра жёсткости и диагональные крепления (укосины).
- В верхней части конструкции крепятся фермы кровли.
Ворота
При желании можно соорудить простые распашные ворота из того же материала, что и стены – профилированного оцинкованного или окрашенного листа. Для этого необходимо предусмотреть специальные фурнитурные элементы – петли.
Перед установкой створок из профлиста необходимо сварить специальную раму из труб в виде двух прямоугольников по высоте гаража и в половину его ширины. На раму крепятся профнастил и укрепляется диагональными рёбрами жёсткости. Рама устанавливается на петли, которые крепятся к стенкам профиля саморезами.
Обшивка и кровля
Кровля сооружается на основе ферм, которые свариваются или соединяются с помощью болтов на земле, затем устанавливаются на верхнюю обвязку гаража. Кровля может быть двускатной или односкатной. Плоскую делать нежелательно, т.к. зимой она будет подвергаться большой нагрузке из-за снега.
И стены, и кровля обшиваются профилированным листом, о котором шла речь выше. Это делается с помощью специальных крепёжных изделий – болтов и саморезов, которые вкручиваются гаечным ключом вручную.
Как утеплить гараж
Утепление целесообразно делать с внутренней стороны. Сверху на стены с помощью строительного степлера крепится гидроизоляция из полиэтиленовой плёнки. Далее устанавливают обрешётку по периметру стен (можно взять тонкие деревянные рейки). На неё крепится теплоизоляционный материал – рулонная минеральная вата, полистирол или пенопласт с помощью шуруповёрта или степлера. На утеплитель снова устанавливается гидроизоляция, а затем – финишная обшивка стен на основе ДСП, фанеры или пластика.
Как создать каркас конструкции
По завершении фундамента гаража, можно начинать сборку каркаса. При этом используется подготовленный его чертеж. Профильные трубы укладываются горизонтально на сваи фундамента и к ним привариваются. Подобные действия выполняются по периметру будущей конструкции.
Далее устанавливаются и закрепляются вертикальные опоры. Соединяющими элементами выступают трубы, расположенные горизонтально. Они привариваются где-то в середине вертикальных опор. Следующим этапом является выполнение верхней обвязки, то есть закрепление трубы по верхней части стоек каркаса, расположенных вертикально
При этом важно учитывать конструкцию будущей кровли гаража
Независимо от типа, крыша гаража устанавливается на надежно приваренные фермы
Наиболее простой вариант – односкатная крыша. Для ее реализации одну из сторон каркаса удлиняют. Далее на горизонтальные профильные трубы сверху укладывают и приваривают изделия, выполняющие функции несущих
Важно учитывать, что непрофессионально приваренные элементы могут привести к поломке конструкции, поэтому в таких случаях лучше воспользоваться винтовыми соединениями
Утепление и гидроизоляция
При изготовлении гаража своими руками вы отдали предпочтение металлу? Металлический каркас отличается высокими эксплуатационными параметрами и прослужит долгое время без потери первоначальных характеристик.
Но для повышения комфортабельности строения стоит позаботиться о его утеплении и гидроизоляции стен, что позволит сформировать внутри гаража здоровый микроклимат, предотвратить риск развития плесени, грибка.
Схема утепления стен. Утеплительные работы выполняйте в следующем порядке:
- Натяните полимерную мембрану или полиэтиленовую пленку на изготовленный своими руками каркас.
- Выполните монтаж обрешетки, размещая между ее элементами утеплительный материал. В качестве утеплителя можно использовать пенопласт, пенополистерол, минеральную вату и другие современные материалы с высокими показателями теплосбережения.
- Обшейте поверхности гидроизоляционным материалом. Современный рынок предлагает широкий выбор подобных материалов. Например, разнообразные гидрофобные составы, паробарьеры, рубероид, композитные лакокрасочные составы на основе полимеров, герметики, мастики и т.д..
- Облицуйте стены гаража изнутри отделочный материалом. Часто стеновые поверхности внутри таких сооружений обшивают сэндвич-панелями, фанерой, керамической плиткой, чуть реже обклеивают обоями, оштукатуривают декоративными составами.
Крепление профнастила
Крепление профнастила Так как профнастил — основа гаража, на нюансах его крепления стоит ещё раз остановиться более подробно.Первый лист в ходе монтажа боковых стенок размещают таким образом, чтобы он нижним краем волны плотно прилегал к вертикальной стойке, иначе острая кромка в дальнейшем может причинить немало неприятностей.
Крепёж профнастила осуществляется с помощью стандартных саморезов, имеющих шестигранную шляпку и каучуковый уплотнитель, с помощью электродрели или шуруповёрта. Вначале следует крепить один из верхних углов, затем лист нужно выровнять с помощью уровня и произвести крепёж по всей площади, оставив незакреплёнными крайние три волны. Следующий лист надо наложить на предыдущий одной волной, выровняв оба поверху, скрепить листы в нескольких местах и продолжить крепёж аналогично первому. Чтобы добиться лучшего прилегания, листы лучше сдвигать к центру крепления на 4-5 мм.
Преимущества и недостатки конструкции (статья 1)
Сначала для сомневающихся личностей обосную, почем я считаю профлисты и каркас из профильной трубы для гаража лучшими материалами для строительства.
Профилированная труба – вот как выглядит конструктор для взрослых.
Лично для меня определяющими факторами при выборе проекта оказались:
- Доступная цена постройки. Тонкие гофрированные листы металла и прямоугольные трубы обойдутся гораздо дешевле, чем необходимое количество кирпича или пеноблоков. И это не говоря о других необходимых материалах.
- Недорогой и легкий фундамент. Вес будущей конструкции будет маленьким, поэтому конструировать мощное основание не нужно. Это сэкономит вам денежные средства, время и усилия на возведение укрытия для своего ненаглядного автомобиля.
- Простота выполнения работ. Сам процесс при должной сноровке не сложнее, чем постройка домика из детского конструктора. Особенно если вы будете точно соблюдать те советы, которые я даю в этой статье.
- Прочность. Несмотря на кажущуюся хлипкость каркасного гаража, благодаря использованию профильной трубы строение будет очень крепким и выдержит даже ураганный ветер. Ну и немалый слой снега сверху.
- Возможность демонтажа. Если при сборке вы, как и я, будете использовать разъемные соединения (болты с гайками вместо сварки), то весь этот домик можно легко разобрать и перевезти на новое место. Или продать.
Вряд ли в таком гаражике удастся согреться.
Мне эта конструкция так понравилась, что потом на своем участке я построил еще немало вспомогательных домиков (сарай и летний душ) из профильных труб. Но об этом расскажу потом, сейчас не буду отрываться от темы.
Не могу не упомянуть об одном недостатке строения. Из-за слишком тонких металлических стен, внутри гаража будет холодно. Поэтому придется его утеплить минеральными матами, стекловолокном, пенопластом или другим подобным материалом.
Обустройство пола
Пол в гараже утеплять не обязательно.
При отсутствии под гаражом погреба и смотровой ямы последовательность выполнения работ выглядит так:
- Снимается примерно 20 сантиметров верхнего слоя.
- Поверхность выравнивается щебеночно-песчаной смесью и трамбуется.
- Стелется гидроизоляционный материал.
- Укладывается арматурная решетка.
- Заливается цементная стяжка либо на цементную смесь выкладывается тротуарная плитка.
Изготовление сварного гаража позволяет автовладельцу в дальнейшем быть спокойным за надежную сохранность своего автомобиля в любое время. В нем также можно хранить летние и зимние шины, запчасти и много других мелочей, которым уже нет места в доме.
Необходимые инструменты и материалы
Именно чертеж помогает подсчитать сколько материала понадобится, без него это сделать невозможно. Для возведения основного каркаса лучше всего использовать квадратные профильные трубы, они соединяется легче чем изделия с прямоугольным сечением. Основные стойки гаража можно изготовить из профиля диаметром 100 на 100 мм – это обеспечит высокую устойчивость и достаточную прочность.
А вот ребра жесткости не обязательно изготавливать из таких массивных профилей, для них подойдет профтруба сечением 60 на 60 мм. Используя чертеж подсчитайте сколько труб изображено на нем
Обратите внимание что ребра жесткости следует устанавливать через каждые 2 метра
Кроме профиля потребуется отделочный материал для обшивки каркаса и создания кровли, для этого лучше всего использовать профилированный лист – он недорогой и позволяет выпонить все работы быстро. Так же потребуются крепежные изделия, такие как уголки, болты для соединения и гайки – их количество так же нужно подсчитать используя чертеж.
Инструментарий для возведения при помощи резьбового соединения достаточно небольшой:
- Измерительные инструменты – рулетка, уголок, линейка, уровень,
- Электрическая дрель и сверла к ней,
- Болгарка и набор дисков по металлу,
- Ключи и шуроповерт с набором головок,
Кроме этого может потребоваться определенный набор инструментов для возведения фундамента – если вы не будете использовать готовые фундаментные плиты для основания.
Последовательность работ:
- Размечаем территорию,
- Возводим основание/фундамент под гараж,
- Монтируем каркас,
- Устанавливаем ворота,
- Сооружаем крышу и настил кровли,
- Работы по обшивке стен.
Имея на руках готовый план действий, можно начинать работы по монтажу конструкции.
Этапы возведения каркаса стен и крыши
Черновой пол с его жестким основанием – опорная точка для возведения каркаса стен и монтажа стропильной системы под кровлю. Это один из самых трудоемких этапов строительства каркасного дома.
Монтаж вертикальных стоек для внешних стен
По уже имеющейся нижней обвязке делают разметку для крепления вертикальных стоек каркаса. Их длина определяет высоту потолка на этаже за минусом его чистовой отделки.
Работу начинают с установки угловых элементов с сечением не менее 100х100 мм. Их фиксируют двумя основными способами:
- С помощью деревянного нагеля, который должен возвышаться над угловым соединением обвязки на 80-100 мм. В этом случае стойку буквально нанизывают на него.
- С помощью оцинкованных металлических уголков с усилением.
Для стоек на прямых участках подойдет брус с меньшим сечением – 50х100 мм. Его соединение с обвязкой выполняют путем полной, неполной вырубки или с помощью стальных уголков. Здесь можно использовать крепежные элементы без усиления.
При определении шага стоек ориентируйтесь на ширину утеплителя или листового материала обшивки стен. Чтобы вертикальные элементы каркаса не кренились, их можно зафиксировать временными укосинами.
Верхняя обвязка каркаса и межэтажное перекрытие
Только после фиксации стоек строго вертикально и в неподвижном положении приступают к работе над верхней обвязкой. Все пазы и крепления в ней должны быть аналогичны тем, что имели место в аналогичном нижнем поясе. Это придаст конструкции хорошую пространственную жесткость.
Лаги из доски 50х200 мм с шагом 600-800 мм крепят гвоздями к брусьям верхней обвязки
Межэтажное перекрытие монтируют аналогично цокольному. Лаги из доски 50х200 мм с шагом 600-800 мм крепят гвоздями к брусьям верхней обвязки.
Если перекрытие является не элементом стропильной системы крыши, а полом второго этажа, его необходимо дополнительно усилить распорками. Их функцию выполняют обрезные доски, которые выстраивают между лагами в одну линию и фиксируют с помощью гвоздей. При ширине пролета второго этажа в 2,5-3 м достаточно одной линии распорок. Для большего пролета понадобится две параллельных линии.
Сборка стропильной системы
Стропильная система определяет форму крыши каркасного дома, возводимого с нуля. Чаще всего она бывает двухскатной.
Для стропил подходят доски с сечением 50х150 мм или 50х200 мм. Их устанавливают на брусья верхней обвязки с шагом 0,6-1,1 м.
Стропила также соединяют между собой, что придает кровле соответствующую жесткость и обуславливает ее несущую способность. Для этого используют следующие элементы:
- продольные прогоны;
- обрешетку;
- ригели;
- стойки;
- лежень;
- затяжку.
Если ширина пролет второго этажа или мансарды составляет менее 10 м и в доме нет несущих стен, кроме внешних, можно монтировать висячие стропила. Эта система предполагает крепление каждой стропилы одним концом к обвязке, а вторым – к встречному элементу. Затяжка в виде горизонтальной балки позволяет усилить конструкцию.
