Кладка заборных столбов: технологии
В большинстве случаев столбы для забора делают в 1,5 или 2 кирпича, сечение 380*380 мм и 510*510 мм соответственно, высота — до 3-х метров.
Кладку ведут с перевязкой (смещением) — шов нижнего ряда перекрывается «телом» кирпича, лежащего сверху. Шов стандартный — 8-10 мм. Схема кладки столбиков в полтора и два кирпича на фото ниже.
Кирпичные столбы в 1,5 и 2 кирпича
Кладка столбов: порядок работы
На готовый фундамент расстилают отсечную гидроизоляцию. Это может быть рубероид в два слоя, но лучше гидроизол на битумной мастике. Этот слой необходим, чтобы кирпич не «тянул» влагу из грунта. Если влажный кирпич замерзает, он быстро начинает трескаться и крошиться. Потому гидроизоляция необходима. Рулонную гидроизоляцию можно заменить — два раза промазать фундамент битумной мастикой, а на участках с высоко влажностью лучше сделать двойную гидроизоляцию — промазать мастикой, а потом настелить еще и «Гидроизол».
По размерам столба на гидроизоляцию наносится раствор слоем чуть больше 1 см. На него, согласно схемы, укладываются кирпичи. Их выравнивают в вертикальной и горизонтальной плоскостях, постукивая специальным резиновым молотком. Мастера могут использовать ручку кельмы, но, в таком случае, с плоскости кельмы могут слетать остатки раствора, пачкая руки и кирпич, а он от цемента оттирается плохо.
Керамический кирпич очень быстро впитывает влагу, потому чуть замешкавшись, вам будет сложно «посадить» его на место. Чтобы раствор дольше сохранял пластичность, кирпич перед укладкой на несколько секунд окунают в воду. Этот же маневр позволяет легче вытирать раствор с поверхности (его снимают сразу,сухой тряпкой).
Подбиваем молотком
Второй ряд кладут также: на кирпичи расстилается раствор, на него выставляют кирпичи, но уже с перевязкой — развернув так, чтобы шов был перекрыт. Снова выравнивают. Затем берут рулетку и проверяют размеры уложенных рядов. Устраняется даже небольшое смещение в 1-2 мм. Постукивают по торцу кирпича (называется «тычок»), сдвигая кирпичи ближе. Затем, если боковые грани не промазывались, заполняют вертикальные швы. Все последующие ряды кладутся аналогично.
Если между внутренней трубой армирования и кирпичной кладкой есть пустота, ее заполняют. Если расстояние небольшое, можно использовать кладочный раствор, если пустота значительная, для экономии пространство можно засыпать щебнем, утрамбовать, затем пролить жидким цементно-песчаным раствором.
Кладка под пруток
Описанная выше кладка столбов давно проверена, но новичкам, при самостоятельном изготовлении, тяжело выдерживать ровный шов. Еще проблема — раствор вылезает из шва, пачкая поверхность. Получается не очень красиво. Для облегчения работы придумали кладку под пруток. Берут квадратный металлический пруток со стороной 8-10 мм, нарезают его не куски, на 10-15 см длиннее размеров столба.
Раскладка прутка
Уложив первый ряд, на него по краю кирпича выкладывают пруток. Заполняют площадку раствором с небольшим запасом, причем ближе к трубе слой делают больше. Затем, ведя кельмой по прутку, снимают излишек, очищая пруток от раствора. Но при этом уклон раствора сохраняется. Ставят кирпич, выравнивают его по уровню. При этом сильно осесть ему не дает пруток, а положение другого конца контролируем уровнем.
Под пруток наносим раствор на боковую грань
Затем берут короткий отрезок прутка около 10 см (для вертикального шва), ставят его вдоль тычка, кельмой наносят раствор на боковую часть уложенного кирпича, также снимая излишки по прутку. Ставится и выравнивается второй кирпич. После того, как уровень выставлен, шов прижимается сверху кельмой, а вертикальный пруток вынимается.
Вынимаем пруток, придерживая кельмой шов
Так выкладываются все кирпичи в ряду. Затем прутки вынимают, приступают к следующему ряду. Эта технология кладки столбов из кирпича позволяет контролировать швы и делать их аккуратными. Так сложить столб своими руками может даже начинающий каменщик-любитель
Важно только в процессе контролировать параметры каждого ряда (чтобы столб в сечении был одного размера)
Видео-уроки
Более сложный вариант кирпичного столба — закрученный винтом
Особенности работы с керамическим кирпичом
Материалы и инструменты для изготовления забора из кирпича
При строительстве кирпичного забора материалы и инструменты следует приготовить заранее. Потребуются блоки, цемент, песок, щебень, вода, а также столбы – профилированные стальные трубы 60 х 60 или 80 х 80 мм с заглушками. Для опалубки потребуются листы фанеры, колышки для разметки, для повышения надёжности конструкции – армирующая сетка, а для гидроизоляции – рубероид на битумной основе
Бетон и арматура для фундамента
Кирпичные блоки в столбах и стене связываются цементным раствором. Раствор создаётся по рекомендованным пропорциям (см. таблицу ниже). Имеется и такой вариант: готовый раствор можно купить, и его привезут прямо на площадку.
Выбор кирпича
Кирпичи выбираются разных типов и разного внешнего вида в зависимости от того, в какое место ограды они будут укладываться. Фундамент и цоколь требуют повышенной влагостойкости.
Количество кирпича нужно рассчитать поточнее. Для этого необходим полный чертёж забора. Если ошибиться, то придётся кирпич докупать, и не факт, что вы точно угадаете цвет.
За основу расчёта можно взять такие исходные величины:
Таблица 1. Расчёт количества кирпича
| Единица измерения | Размер кирпича | Без учёта растворных швов, шт. | С учётом растворных швов, шт. |
| 1 куб. м кладки | одинарный | 512 | 394 |
| утолщённый | 378 | 302 | |
| 1 куб. м кладки в 2 кирпича (толщина кладки 51 см) | одинарный | 256 | 204 |
| утолщённый | 190 | 156 | |
| двойной | 120 | 104 | |
| в. м кладки в 1 кирпич (толщина кладки 25 см) | одинарный | 128 | 102 |
| утолщённый | 95 | 78 | |
| двойной | 60 | 52 |
Приготовление раствора: пропорции и правила
Мастер сам выбирает тип цементного раствора. Пропорции примерно следующие.
Таблица 2. Пропорции для приготовления цементного раствора
| Марки раствора, кг/см2 | Рекомендованная марка цемента | Пропорции смеси цемент-песок |
| 25 | 300 | 1:9,5 |
| 75 | 400 | 1:5,4 |
| 100 | 400 | 1:4,3 |
Инструменты для работы
Для выполнения работ нужно обзавестись комплектом инструментов каменщика: ёмкостями с лопатами для смешивания бетона или электрической мешалки, мастерком, верёвкой, уровнем, угольником, рулеткой, ведрами, болгаркой. Понадобится и арматура.
Подготовка к работе
Кладка столба на основе арматуры и бетона
Первым этапом при возведении столбов служит определение их количества. Обычно расстояние между конструкциями должно составлять 3 метра. Но если протяженность участка 150—200 метров, показатель должен составлять 4 метра.
Чтобы сделать кирпичный столб, мастеру потребуются:
- штыковая лопата;
- емкость для бетонного раствора;
- оцинкованные ведра для гравия и щебня;
- шпатели и мастерок;
- бур;
- арматурные прутья;
- подмостки для кладки кирпичей на высоте;
- перчатки из ткани;
- отвес;
- строительный уровень;
- шнурка;
- бетономешалка.
Также потребуется молоток–кирка. При помощи инструмента кирпичу придается нужный размер. Для более точной подгонки элементов чаще прибегают к использованию болгарки.
Особенности заборов из кирпича
Кирпичные заборы весьма популярны в современном строительстве. Это объясняется соотношением приемлемой цены, отличных эксплуатационных качеств и высокой долговечности такого сооружения. Затратив деньги на строительство один раз, можно забыть о проблемах, связанных с ремонтом ограды, на долгие годы.
Гладкая поверхность кирпичных опор долгие годы сохраняет декоративный вид, не нуждаясь в окрашивании или отделочных работах. При необходимости кирпичи не сложно отмыть от загрязнений струей воды под напором.
Однако есть у кирпичных опор и обратная сторона. К их гладкой поверхности практически невозможно прикрепить воротное полотно. Поэтому порой при сооружении ворот в кирпичном заборе малоопытные строители сталкиваются с необходимостью перекладывать опоры заново, чтобы добавить забытые закладные элементы. Такая переделка – трудоемкий процесс. Чтобы ее избежать, разберемся, как устроены правильные опоры для ворот из кирпича.
Подготовительные работы перед созданием основы
Одним из самых популярных фундаментов для кирпичного забора, сделанных своими руками, является ленточный.
Если его делать непосредственно на заводе по его производству, то цена, возможно, будет несколько выше.
Для того чтобы выбрать оптимальный вариант бетона, необходимо понимать, что он представляет из себя смесь цемента, песка и различных дополнительных компонентов в виде присадок, гравия и прочего.
Можно создать эту смесь самостоятельно, рассчитав в нужных пропорциях все компоненты. Тем, кто не уверен в своих силах, лучше купить готовую смесь.
Сочетание дома и изгороди
Для создания фундамента под изгородь оптимальной будет М200 (В15). Именно этот состав профессионалы применяют для формирования основы для лестниц, заборов, ленточной опоры.
Среди преимуществ готовой смеси выделяют тщательное и равномерное распределение всех компонентов, а также оптимальное пропорциональное их соотношение, чего сложно добиться при самостоятельном замесе.
Если вы все же решили создавать самостоятельно бетон, то для этого потребуется:
- аппарат для тщательного смешивания компонентов бетона (можно взять в аренду);
- цемент типа М400;
- песок средней фракции;
- сито для того, чтобы просеивать песок;
- гравийная или щебневая насыпь среднего размера;
- лопата;
- резервуары для того, чтобы туда засыпать все компоненты;
- вода.
Опалубка для основания ограды из кирпича
Кроме раствора важную роль играет опалубка, основным материалом для которой является пиломатериал. В качестве опалубки можно использовать обрезную доску 2–2,5 см или довольно толстую фанеру (не менее 8 мм), которая устойчива к влаге.
Для того чтобы деревянные элементы не испачкать бетоном, потребуется укрывной материал, в качестве которого послужит пленка из полиэтилена.
Также для сбора опалубки понадобятся металлические уголки и саморезы для работы по дереву. В качестве крепежных материалов можно использовать гвозди, но забивать их нужно с внутренней стороны, а загиб производить с внешней.
Благодаря этому полиэтилен будет надежно закреплен на пиломатериале, а демонтаж опалубки будет проще.
Заполнение каркаса забора
Заполнение металлическими, кирпичными элементами требует горизонтальных конструкция крепления столбов. Данный момент нужно продумать заранее
Важно, какие будут крепежи, делают закладные ушки, уголки, планки. Виды крепежей определяют, каким будет заполнение забора. Главное – горизонтальное расположение одинакового расстояния, соответствующем расположению закрепительных элементов самих ворот, основное условие – они должны быть готовыми
Главное – горизонтальное расположение одинакового расстояния, соответствующем расположению закрепительных элементов самих ворот, основное условие – они должны быть готовыми.
Завершающий элемент кирпичного столба – колпак. Он необходим, чтобы внутрь столба не попадали осадки. Они совершенно различные, зависимо от дизайна ворот: металлические, бетонные, иногда выкладывают своими руками из оставшегося материала, по решению заказчика.
Кирпичные столбики – самый прочный каркас вне зависимости от вида заполнения ворот. Главное — сделать правильную кладку, организовать достойный фундамент. Ворота данной конструкции прослужат долго.
Особенности опор кирпичных столбов
В качестве опорного элемента может использоваться труба различного назначения, начиная с обычной круглой и заканчивая квадратной профильной. Чтобы снизить стоимость монтажных работ, опоры можно изготавливать не из нового проката, а из труб б/у. Желательно выбрать опоры с наибольшей толщиной стенки. Это позволит увеличить срок службы устанавливаемых опор с минимальными финансовыми вложениями.
Прокат внутри опоры
Чтобы полотно была надежно прикреплена к опоре из кирпича, требуется соблюсти три условия:
- Опора должна находиться на достаточной глубине в земле, чтобы исключить ее вырывание под приложенной нагрузкой;
- Петли створки должны быть приварены к опоре также достаточно прочно. Сделать это можно только в случае соблюдения технологии сварки;
- Кирпич должен быть уложен с соблюдением технологических требований.
Если отказаться от арматуры или заливки опоры бетоном, то установленная калитка упадет сразу после окончания монтажных работ или после первого сильного порыва ветра. Именно поэтому все опоры должны устанавливаться по определенной технологии, близкой по своей сути к технологии заливки бетона.
Иногда петли приваривают не к опоре, а к стержням, забитым между кирпичом. Такой вариант возможен, если полотно весит сравнительно немного. Его нагрузка на опоры в этом случае будет минимальной. При этом стержни должны быть забиты правильно, чтобы исключить опрокидывание калитки после захлопывания створки или под действием сильного порыва ветра.
Возможные проблемы и их решение
Основные проблемы, которые могут возникнуть при кладке столбов своими руками — это изменение размеров и «скручивание». Оба дефекта возникают из-за недостаточного контроля.
При кладке столбов своими руками, часто верхние ряды становятся значительно шире, чем нижние. Это происходит постепенно, добавляется миллиметр или даже меньше, но почти в каждом ряду. В результате, на высоте 2 м ширина столба 400 мм и даже больше. Это вместо вместо 380 мм. Исправление этой ошибки — контроль размера каждого ряда.
Контролировать размеры столба только строительным уровнем недостаточно. В основном используется бытовой инструмент (желтого цвета), а у него достаточно большая погрешностью И если уровень имеет длину 60-80 см, незначительные отклонения по вертикали вы просто не увидите. Потому дополнительно используют рулетку — перемеряя каждый ряд. Чтобы уменьшить время, которое уходит на контроль, можно сделать по размеру столба шаблон (например, из ровных планок) которым проверять наличие отклонений.
Кладка столбов для забора ведется вокруг металлической армирующей трубы, вертикальность проверяется после укладки каждого ряда
Самостоятельная кладка столбов без опыта подобной работы может привести к еще одной ошибке: грани столба могут смещаться, столб при это как бы скручивается вокруг своей оси. Этот недостаток намного более неприятен: попробуйте к таким столбам пристроить пролеты. Проблем будет много. Потому при кладке каждого ряда, надо строго следить за тем чтобы углы располагались строго один над другим.
Облегчить задачу можно при помощи двух уголков, прикрученных к противоположным углам. Их временно крепят к нижним рядам (болтами или саморезами в шов) а потом используют как ориентир, ставя кирпичи строго в уголок.
Устройство фундамента
В зависимости от конструкции забора применяется 2 вида фундаментов – столбчатого и ленточного типа. Первый опирается на непросадочный слой грунта только в местах постройки столбов, второй – по всей длине ограждения. Устраивать ленточный фундамент имеет смысл, когда планируется построить из кирпича весь забор. В остальных случаях достаточно связать столбчатые основания с помощью бетонных балок по такой технологии:
- Разметить участок и выкопать траншею шириной 40—50 см. В местах возведения столбиков (через каждые 2,5—3 м) грунт нужно вынуть до слоя непросадочной породы (глубина промерзания), например, глины. Траншею между столбами выполнить глубиной 30—40 см.
- Утрамбовать дно ямы и сделать подсыпку щебнем толщиной 10 см с ее последующим уплотнением.
- Отрезать профильные трубы с запасом по длине 300 мм и забить их в грунт четко по разметке. Затем выверить трубы по вертикали и заклинить в траншее камнями.
- Из арматуры периодического профиля диаметром 6—8 мм связать проволокой каркасы с ячейкой 10—15 см и поместить их в траншею. Каркасы приварить к установленным стойкам.
Основание для забора лучше залить на 10 см выше уровня земли без высокого бетонного цоколя, его проще сложить из нескольких рядов кирпича. Для этого по краям траншеи выставляется опалубка соответствующей высоты. В яме опалубкой послужат грунтовые стенки, а чтобы бетон не терял молочко, всю траншею стоит застелить полиэтиленовой пленкой.
Бетон для основания готовится в таких пропорциях: на 1 часть цемента приходится 2,5 части песка и 3,5 части щебня. Смесь затворяется водой и укладывается в траншею. Чтобы бетонные перемычки нагружали столбчатые фундаменты, а не грунт под собой, заливка основания делается в течение 1 дня. На затвердевание бетону отводится 28 дней, после чего можно строить кирпичные столбы.
Как соорудить фундамент для забора со столбами из кирпича
Фундамент для кирпичных столбов зависит от выбора материала пролетов, вида грунта и глубины расположения грунтовых вод.
Под такие столбы подходит свайный фундамент. Технология стандартная:
- пробуривают яму требуемой глубины под соответствующий диаметр трубы;
- засыпают дно щебнем;
- делают уплотнение;
- устанавливают вертикально и фиксируют металлическую трубу, которую потом будут обкладывать кирпичом;
- в зависимости от грунта по-разному укрепляют трубу для устойчивости: приваривают металлические обрезки, обкладывают арматурой, каркасом;
- заливают бетон с высокой маркой – от M300.
Длина трубы состоит из части, замурованной в бетоне, и наружной. Труба должна достигать самого верха столба только в случае, если на него будут навешаны ворота или калитка. На остальных столбах труба может быть короче на полметра.
Если вы хотите сделать забор полностью из кирпича, или ваш участок находится в зоне сильных ветров, то придется устанавливать ленточный фундамент.
Нужны ли закладные?
Однозначного ответа на данные вопрос нет. Если решено приварить их заранее, место установки должно быть тщательно размечено. Для калитки их предусматриваю две, для створок ворот – три. Кладка кирпича выполняется таким образом, чтобы закладные расположились прямо в формируемом шве, находились симметрично относительно верха и низа опор. При этом вся работа должна быть выполнена предельно аккуратно. С такой задачей могут справиться только отдельные люди.

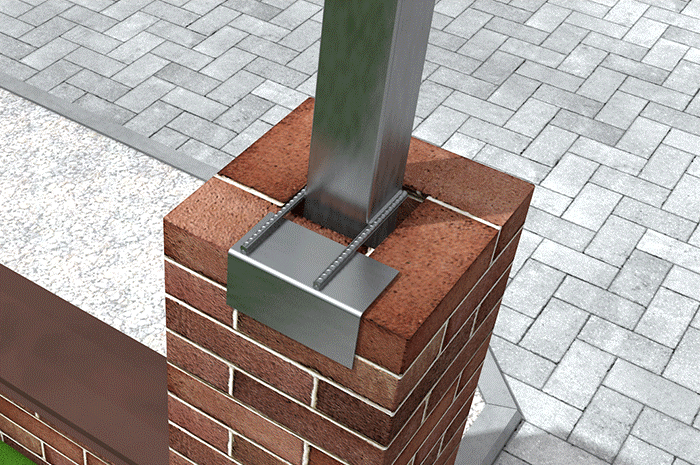

Закладная в кирпичном столбе
Альтернативным вариантом является приварка элементов прямо в процессе кирпичной кладки. Для этого кирпичи укладываются до нужной высоты, а затем производится крепление закладной любым удобным способом. Сделать это можно с помощью ботов, хомута или просто приварим элемент к опоре
Такой вариант устройства створки позволяет выполнить все не только очень точно, но и весьма красиво, что важно для отделки опор, которую многие решают сделать самостоятельно. В последствие можно будет покрасить выступающий элементы краской такого же цвета, что и кирпич, чтобы скрыть следы монтажных работ
Вариант крепления к готовому столбу
Если опора установлена, и кирпич уложен, то закрепить опору можно двумя способами:
- Через хомут. В этом случае полностью готовый столб «опоясывает» рамка-хомут, сваренная из уголка. Иногда ее размещают в виде трех колец, размещаемых на равном расстоянии относительно друг друга по всей длине опоры;
- К прутам арматуры. Для этого с помощью перфоратора просверливаются достаточно глубокие отверстия, диаметр которых немного больше поперечных размеров арматуры. Работать начинают из точки, расположенной на шве кирпичной кладки. Далее двигаются вниз, располагая сверло под некоторым углом. В подготовленные таким образом отверстия вбивается арматура.
Оба варианта позволяют несколько повысить прочность монтируемой конструкции. Однако в этом случае значительно ухудшается внешний вид монтируемой конструкции. Избежать того можно исключительно путем соблюдения технологии установки опорных элементов.
Забор с кирпичными столбами — выводы и рекомендации
Возведение кирпичного забора ведется по такой технологии:
- Приготовить кладочный раствор по рецепту: цемент – 1 часть, песок – 4 части, известь – 0,5 части. Для черного шва в раствор добавить красящий пигмент.
- Класть кирпичи надо с перевязкой и соблюдением толщины шва 1 см. Тщательно проверять горизонталь и вертикаль каждые 3—4 ряда.
- В процессе работы нужно приваривать к профильной трубе закладные детали в виде пластин. Для крепления заполняющих элементов высота их установки не принципиальна. Под ворота ставится 3 детали: на высоте 15 см от основания, ровно посередине и на расстоянии 150 мм от верхнего ряда камней.
- Швы выполнять утопленными или делать под расшивку.
- Изнутри трубу и полость залить раствором.
По окончании на столбы забора нужно надеть колпаки, дабы защитить их от воздействия осадков. Нагружать столбики можно спустя 2 недели, когда раствор застынет.
Забор с кирпичными столбами — выводы и рекомендации
Возведение кирпичного забора ведется по такой технологии:
- Приготовить кладочный раствор по рецепту: цемент – 1 часть, песок – 4 части, известь – 0,5 части. Для черного шва в раствор добавить красящий пигмент.
- Класть кирпичи надо с перевязкой и соблюдением толщины шва 1 см. Тщательно проверять горизонталь и вертикаль каждые 3—4 ряда.
- В процессе работы нужно приваривать к профильной трубе закладные детали в виде пластин. Для крепления заполняющих элементов высота их установки не принципиальна. Под ворота ставится 3 детали: на высоте 15 см от основания, ровно посередине и на расстоянии 150 мм от верхнего ряда камней.
- Швы выполнять утопленными или делать под расшивку.
- Изнутри трубу и полость залить раствором.
По окончании на столбы забора нужно надеть колпаки, дабы защитить их от воздействия осадков. Нагружать столбики можно спустя 2 недели, когда раствор застынет.
