Комплектующие для секционных ворот

Направляющие

Конструктивно направляющие представляют собой металлические профили, которые кронштейнами крепятся к стене и потолку гаража. В месте перехода со стены на потолок устанавливаются изогнутые профили, в то время как горизонтальные и потолочные профили имеют прямолинейную геометрию. По сути, направляющие — это своеобразные рельсы, по которым перемещается полотно ворот. Свобода перемещения обеспечивается роликами, устанавливаемыми с торцевой части каждой сэндвич-панели.

Для монтажа направляющих вокруг проема гаражных ворот должно быть свободное место. Притолока, пространство над проемом, должна быть от 150 до 250 мм. Заплечики, места справа и слева от проема, должны составлять более 150 мм. Разброс параметров обусловлен различными типами пружин, применяемых производителями секционных ворот.

На ролики и направляющие необходимо периодически наносить смазку для достижения такой легкости и плавности хода полотна, при которой, в ручном варианте, открыть и закрыть гаражные ворота без труда сможет даже хрупкая девушка.

Характеристика конструкции и принцип работы

Секционные ворота – хорошо продуманный, долговечный механизм, поднимающий дверное полотно вверх по направляющим, расположенным на потолке. Полотно состоит из металлических панелей (секций), соединенных шарнирными петлями. Подъемный механизм состоит из направляющих, барабанов и тросов с пружинным механизмом. Одно движение руки – и ворота плавно поднимаются вверх. Секции накладываются друг на друга и прячутся под потолком.

Обычно конструкция снабжена автоматикой для открывания, но в случаях перебоев с электроэнергией ворота можно открыть вручную.

Секционные ворота состоят из металлических панелей, соединенных шарнирными петлями

Автоматическое открывание обеспечивается приводом, который может быть 2х видов:

торсионная система. Устанавливается на потолке, работает благодаря тросу. Как только владелец нажимает на кнопку, тяговый рычаг подтягивает трос, а вместе с ним и секционное полотно. Этот тип чаще всего используется в гаражах при частных домах;
навальный привод. Более сложная конструкция с мотором и торсионным валом. Крепится прямо над воротами, оборудована цепью, благодаря которой полотно открывается без электричества. Этот вид автоматики – более мощный, подходит для габаритных тяжелых ворот, а значит, редко используется в гаражах при доме.

Типы приводов.

Ещё один критерий, отличающий автоматические секционные ворота друг от друга – используемый привод. Помимо разделения на промышленные и «гражданские» варианты изготовления, эти элементы конструкции будут разниться по принципу работы.

Так можно выделить:

Ручные приводы – наиболее простые и дешёвые варианты изготовления. Для работы необходимо приложение мускульной силы человека, что позволяет значительно упростить, а значит, и удешевить узел. Такие приводы могут быть установлены и на промышленных объектах, и в частных гаражах, однако в силу специфики работы, они будут иметь определённые ограничения и обладать меньшим функционалом.
Автоматические приводы – этот тип устройств гораздо более сложен по своему устройству, так как предполагает наличие электромотора и редуктора, а это означает, что такой привод будет ощутимо дороже упомянутого выше аналога. Однако пользоваться такими воротами будет удобнее и проще, особенно, если установить полностью автоматическую систему управления, оснащённую датчиками движения.

В контексте материала будет рассматриваться именно второй вариант привода, так как его можно считать более совершенным по ряду параметров.

Кроме того, приводы будут отличаться и по принципу действия:

Потолочные приводы. Обеспечивают движение полотна ворот внутри направляющих элементов, посредством его линейного перемещения. Оно может достигаться, например, через движение некоторых элементов по резьбе или цепную/ремённую передачу.
Осевые приводы. Используют для смещения полотна посредством электромотора.

В условиях частного применения может быть использован каждый из вариантов, однако в силу большей распространённости далее будут рассмотрены ворота с первым типом привода.

Петли и кронштейны

Сэндвич-панели соединяются в полотно с помощью внутренних петель, которые устанавливаются в месте стыка двух панелей.

Безупречность работы ворот, плавность хода при поднимании или опускании достигается точностью монтажа всей конструкции. Необходимо установить направляющие строго вертикально, а потолочные рельсы — горизонтально. Учитывая вес всей конструкции, крепление к стенам гаража, его проему и потолку должно быть прочным и надежным. Это достигается применением следующих петель и кронштейнов:

Нижний угловой кронштейн, необходимый для фиксации троса и устранения натяжения;
Боковая опора, посредством которой осуществляется поворот сэндвич-панелей и их соединение друг с другом, также к этой опоре крепится ролик, движущийся по направляющему профилю;
Верхняя опора, оборудована приспособлением для защиты пальцев от защемления.
Ролики

Ролики устанавливаются в держатель ролика верхней и боковой опор, в нижний угловой кронштейн и устройство защиты от разрыва троса.

Ролики обеспечивают беспрепятственное и легкое продвижение полотна по направляющим профилям. Они монтируются в верхнюю и боковую опоры в специальный держатель, а также в угловой кронштейн в специально предназначенную для этой цели втулку. Следует отдавать предпочтение роликам, изготовленным из нержавеющей стали, укомплектованным качественными подшипниками. Все движущиеся части роликов и места их установки необходимо периодически смазывать. Марку смазки можно узнать на сайте производителя, либо использовать обычный Литол.

Размеры секционных ворот

Размеры секций у разных производителей отличаются. Возможно изготовление по индивидуальным замерам, но чаще всего высота составляет 40 — 60 см., а толщина 30 — 40 сантиметров. Можно купить готовые ворота в сборке востребованных на рынке размеров. Высота готовых конструкций делается около 2,5 м., а стандартная ширина в районе двух метров. Для промышленных построек популярностью пользуются более габаритные размеры для возможности проезда грузового транспорта. Размеры конструкции чаще всего по высоте составляет 6 метров, по ширине 4 м. Ворота подобных габаритов проще найти готовыми. Их доставка, монтаж займет не более двух дней. На производство конструкций других размеров по индивидуальным замерам уходит до двух недель. Изготовление индивидуального проекта может быть несколько дороже. Это обусловлено использованием нестандартных заготовок.

В ЧЕМ ОТЛИЧИЕ СЭНДВИЧ-ПАНЕЛЕЙ

На мировом рынке ворот и в России в частности широко распространены два конструктивно-отличающихся вида сэндвич-панелей: с завальцовкой внешнего и внутреннего листа стали и с терморазрывом.

Сэндвич-панели с завальцовкой внешнего и внутреннего стальных листов могут показаться более совершенным продуктом. При прочих равных условиях они несколько жестче панелей с терморазрывом. Но завальцованные края сэндвич-панелей являются прямым мостиком холода. Этот недостаток проявляется зимой и в межсезонье. В краевые зонах сэндвич-панелей сначала выпадает конденсат, затем образуется иней или наледь. Уплотнительные резинки между панелями обмерзают, теряют упругость и перестают обеспечивать герметичность в стыках. Тем самым проблема усугубляется — краевые зоны еще больше промерзают, появляются сквозняки, в гараже становится холоднее.

Такие панели можно беспроблемно использовать в регионах с теплым климатом, где столбик термометра редко опускается ниже нуля. В Западной Европе, например. Но если климат суровый, такой как почти по всей России, то использование панелей с завальцовкой сомнительно. Разве, что при установке ворот в холодный гараж, чтобы не было перепада температур в зимнее время года и не проявлялась проблема с обмерзанием краевых зон сэндвич-панелей.

Сэндвич-панели с терморазрывом не имеют мостиков холода. Их разработали для эксплуатации в регионах с холодным климатом, где зимой преобладают отрицательные температуры. Эти панели считаются энергоэффективными и именно их рекомендуют использовать в России согласно ГОСТ 31174-2017 (п. 5.1.9):

5.1.9 В зависимости от климатического района эксплуатации и выполнения требований 5.1.8 конструкции воротных систем для отапливаемых помещений рекомендуется выполнять на основе металлических трехслойных панелей с терморазрывом. Для формирования узлов примыкания полотен ворот к основному проему и полу рекомендуется применять окантовочные профили из комбинированных алюминиевых профилей, стальные листы с перфорацией, полимерные материалы (с армированием и без него), многокамерные уплотнители из термопласта или ПВХ-материала по периметру полотна, дополнительные внешние контуры уплотнения, а также другие конструктивные элементы, влияющие на теплотехнические характеристики ворот в целом (см. приложение Д).

Однако, в конкурентной среде бытует мнение, что сэндвич-панели с терморазрывом подвержены расслоению. И отчасти это действительно так. Каждый производитель изготавливает сэндвич-панели с терморазрывом по-своему. В России можно встретить два варианта сэндвич-панелей с терморазрывом.

Из схемы видно, что сэндвич-панели с терморазрывом бывают разные. В зависимости от геометрических особенностей конструкции, панели могут быть подверженными расслоению, а могут быть и не подверженные. Это сильно зависит от геометрических характеристик панелей. Если сопряжение двух панелей происходит в виде конуса, то расслоению быть. А если панели сопрягаются под прямым углом, то для расслоения нет причин.

Однако стоит отметить, что даже подверженные расслоению сэндвич-панели могут прослужить десятилетия и не изменить свою геометрию. Практика показывает, что расслоение панелей чаще всего происходит у ворот темных цветов, установленными на солнечной стороне сооружения.

Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция

Разновидности конструкции секционных ворот

Секционные ворота представляют собой серьезную конструкцию, совокупность механизмов, секций, полотна, которые передвигаются внутри помещения, по специальным направляющим. Последние особым образом закреплены под потолком.

Современный рынок содержит большое разнообразие въездных систем, отличающихся размерами, иными параметрами. Это позволяет применять их в быту, промышленности.

Преимущества секционных конструкций:

необходимость минимальной свободной площади, как внутри, так и снаружи помещения;
разнообразие внешних обрамлений;
легкость проведения монтажных работ;
надежность конструкции;
пожаробезопасность;
получение высокого уровня звуко- и теплоизоляции;
автоматическая блокировка системы при выходе механизмов из строя;
удобство дистанционного управления.

Помимо явных преимуществ, нужно отметить пару недостатков:

высокая стоимость, особенно в сравнении со стандартными стальными конструкциями;
дороговизна сервисного обслуживания.

Подъемно-секционные системы можно условно разделить на:

Гаражные: ставят в гаражах, частных домах. Конструкция легко монтируется, может быть установлена взамен уже существующей.
Промышленные: ставят на строительных, промышленных объектах. Предполагают наличие постоянной нагрузки высокой интенсивности.

Конструкции вертикального подъема

Здесь пружина может располагаться снизу или наверху. Когда предполагается последний вариант, необходимо, чтобы общая высота равнялась высоте проема и 70 см сверху. При нижнем варианте установки необходимо добавить только 40 см. Для автоматизации требуется оснащение осевого привода, главное ставить на них систему, вес которой не превышает одной тонны.

Главным преимуществом данной разновидности является компактность её размещения, длительный срок безотказной эксплуатации. среди недостатков находятся высокая стоимость, связанная с использованием усиленных материалов.

Конструкции высокого подъема

Чтобы смонтировать конструкцию с высоким подъемом, понадобится высота притолоки от 60 см, максимально этот параметр может равняться пяти метрам.

Автоматизированные механизмы здесь ставят только посредством оснащения вертикальной направляющей. Основным достоинством является надежность, длительный эксплуатационный срок. Среди недостатков, специалисты отмечают высокую цену проведения монтажных работ, приобретения механизма, усиленных креплений, барабана.

Конструкции стандартного подъема

Установка секционных ворот с ориентировкой на стандартный подъем требует притолоки с высотой от 35 до 60 см. Этот подъем позволяет монтировать конструкции, высота которых может достигать 10 метров, а ширина 7 метров. Этот вариант принято считать наиболее дешевым в сравнении с иными моделями, он оказывает минимальное воздействие на механизм движения.

Существует также и высокий вариант, его ставят в тех случаях, когда высота потолочной части будет увеличиваться за счет задней стены помещения. Эта разновидность отличается нестабильностью, часто ломается, отличается высокой стоимостью. Если есть возможность остановиться на иной модели, лучше так и поступить.

Конструкции низкого подъема

Для монтажа системы низкого подъема понадобится минимальная высота, находящаяся в пределах от 15 до 30 см. Когда такой вид открывается, нижняя секция свисает, за счет чего закрывается некоторая часть проема.

Этот вид монтажа позволяет ставить систему «барабан», его ставят спереди, с высотой верхней рельсы на уровне тридцати сантиметров. Чтобы провести установочный процесс понадобятся специальные направляющие, повышающие финансовые затраты.

Когда монтаж производится сзади со стандартными креплениями, нужно будет озаботиться приобретением особых фиксаторов, удерживающих вал. Этот вариант установки автоматического механизма крепится только на потолочной части.

Выбираем электропривод

Автоматика для секционных ворот позволяет взаимодействовать с такой конструкцией с меньшими усилиями и значительно облегчает вашу жизнь. Таким образом, вы можете открывать свой гараж ещё в момент въезда во двор или когда только собираетесь покинуть дом.

Конструкции полотна, состоит из связанных между собой сендвич-панелей. Полотно перемещается вниз/вверх с помощью торсионной системы.

Автоматические секционные ворота могут работать на двух разновидностях приводов doorhan:

Потолочная цепная автоматика.
Осевая автоматика, где рабочим элементом является вал.

Первый вариант больше подходит для не слишком массивных конструкций, которые преимущественно устанавливаются в домашних гаражах. Второй способен поднимать очень тяжёлые гаражные ворота, потому используется на производствах и промышленных объектах.

Электропривод избавит вас от необходимости выходить из автомобиля для въезда в гараж, это актуально, если на улице идет снег или дождь.

Также можно встретить аккумуляторные разновидности, которые полностью автономны и могут работать около двадцати лет. Управление у всех моделей производится дистанционным пультом, но также они оснащены и стационарными кнопками для управления.

Благодаря современным системам управления, вы можете настроить ворота, чтобы они работали по определённым временным отрезкам в точно установленное время, открывать их лишь частично, полностью блокировать защищая от взлома и прочее.

Установка секционных ворот

Если у вас возникла идея сделать секционные ворота своими руками полностью с самого начала, то рекомендуем отказаться от этого замысла. Их отличает наличие сложной конструкции, а потому вы вряд ли сможете изготовить эти ворота так, как необходимо в соответствии с технологией. Вам будет гораздо проще, если вы купите уже готовые ворота, установить которые самостоятельно способен любой владелец. Во избежание проблем во время выполнения этой работы следует помнить о некоторых важных моментах:

работы по установке следует выполнять с использованием заводских расходных материалов. Применение же более дешевых аналогов неизвестного качества может негативно отразиться на качестве установки;
во время монтажа следует ориентироваться на оригинальные чертежи изготовителя;
позаботьтесь о том, чтобы все элементы оказались на своем месте. Погрешности их размещения могут повлиять на эксплуатацию устанавливаемых ворот.

https://youtube.com/watch?v=Z–6UwrU5Z4

Процесс монтажа секционных ворот

Начинают работы с подготовки проема, следуя требованиям изготовителей секционных ворот. Следует помнить, что согласно их заверениям, купленные у них изделия будут демонстрировать безотказную работу при условии, что притолока и заплечники проема располагаются точно в одной плоскости. При этом недопустимым является перекашивание вертикали и горизонтали указанных элементов, которые должны образовывать правильный прямоугольник. Чтобы было проще соблюсти требование перпендикулярности и параллельности следует использовать измерительный уровень.

Нужно удостовериться, что в гараже при полном открытии проема будет достаточно места для установки полотнища. Подобную проверку следует выполнять еще тогда, когда вы будете определяться с вариантом конструкции.

Важно помнить и о том, что ворота своим весом будут оказывать давление на потолок и притолоку. По этой причине для их изготовления следует использовать материалы повышенной прочности

Этими же свойствами должен обладать и материал заплечников, поскольку они будут выступать местом установки направляющих ворот.

Вы легко справитесь с установкой автоматических ворот своими руками, если имеете опыт в работе с электрооборудованием. Если же вы еще не успели обзавестись на своем участке гаражом, то в качестве альтернативы можно рассмотреть раздвижные ворота, которые также могут быть оснащены автоматическим приводом.

Закончив работу по подготовке проема, можно выбирать место для крепежных и направляющих элементов.

Очень важно правильно выполнить сборку секции. Первой следует устанавливать нижнюю панель

Старайтесь делать все максимально аккуратно, обращая особое внимание на перекосы и зазоры между отдельными элементами конструкции, которые должны отсутствовать. Запрещается устранять их при помощи подручных средств в виде монтажной пены либо дощечек

Старайтесь в точности выполнять требования инструкции по сборке, так как при нарушении повышается вероятность того, что в какой-то момент в работе ворот возникнет неисправность.

Далее можно переходить к размещению полотна на свое место

Особое внимание уделите тому, чтобы оно максимально плотно прилегало к основанию. Это делается посредством изменения положения регулировочных кронштейнов

Стандартный вариант конструкции подъемно-секционных ворот предусматривает наличие уплотнителей, которые могут быть выполнены на основе резины и полимерного каучука. Местом установки резинового уплотнителя будет выступать сторона полотнища, прилегающая к полу. Что касается каучукового элемента, то его следует крепить по верху и к боковым сторонам.

Завершив работу по установке ворот, можно заняться креплением ручек, замков, засовов, а также иных элементов и системы автоматизации.

Не забывайте, что процедура монтажа своими руками подъемно-поворотных и секционных ворот имеет свои особенности. Чтобы выбрать наиболее подходящий вариант, исходите не только из собственных предпочтений, но и из размеров вашего гаража.

https://youtube.com/watch?v=Ld7D_nxovAQ

Цепь ручного привода

Подъем и опускание полотна может осуществляться электрическим или ручным приводом. В последнем случае применяется цепной механизм привода. Он универсален, подходит для любых типов подъема и может быть установлен для левого и для правого расположения вала. Привод комплектуется крепежным кронштейном, стопорными кольцами, фурнитурой крепления и цепью.

Кроме перечисленных выше комплектующих, ворота могут быть доукомплектованы резиновыми уплотнителями на пол, дополнительными амортизаторами и окнами.

Также имеется возможность установки в секционные ворота калитки. Однако с этим элементом конструкции не все так однозначно. Недостатков у такой калитки существенно больше, чем преимуществ. Дело не только в том, что комплект средней части калитки стоит достаточно дорого. С установкой калитки неоправданно усложняется конструкция ворот и значительно увеличивается их масса. Ухудшаются теплоизолирующие характеристики. Применительно к бытовым гаражам в калитке нет особой необходимости. Возможно, ее наличие может быть оправдано в промышленных гаражах, въездной портал в которые имеет большую площадь и протяженность.

Качественные комплектующие для секционных ворот гарантируют их безупречную службу в течение нескольких десятков лет.

Он должен выполняться специалистами, имеющими опыт установки конкретной модели ворот и обладающими знаниями об особенностях ее функционирования.

Этап второй. Монтаж направляющих.

Приятель, который консультировал по установке, да и по выбору, какие ворота ставить, сказал, что самое главное – это чтобы все направляющие ровно стояли по уровню. В этом основная проблема монтажа таких ворот. Сначала выставил в уровень первую вертикальнуюнаправляющую, пробив ее полазерному уровню, и, чтобы себя проконтролировать, вставил в нее первую панель. Затем установил также строго вертикально направляющую с другой стороны. После установил направляющие, по которым ворота будут ходить при подъеме. С торца они между собой соединяются планкой.

После ее установки проверил шнурком диагонали прямоугольника. Закрепил их к потолку вертикальными направляющими, проверяя, чтобы они строго в одной плоскости были. Все сошлось! Когда все крепил, еще раз себя похвалил за идею делать каркасный гараж. Все-таки к дереву сильно проще крепиться, нежели к тому же блоку))).

Выбор комплектующих

Выбирая комплектующие для секционных ворот, нужно ориентироваться на общую массу. Привод должен выдерживать определенную нагрузку, которая будет оказываться подвижной системой.

Также нужно обращать внимание на то, из какого материала сделаны профили и направляющие. Изготовление должно быть монолитным, готовый материал – качественным, рассчитанным на частое сдвижение створок

Если привод не обладает достаточной мощностью, он может очень быстро прийти в негодность, поэтому его нужно выбирать очень скрупулезно, в соответствии с габаритами и весом гаражных ворот.

Маркировка, которой оснащены ролики, подшипники и амортизаторы, подскажет, какой максимальный вес они выдерживают.

Торсионные барабаны должны быть изготовлены из высокопрочного и надежного алюминиевого сплава, а направляющие – из стали высокого качества.

https://youtube.com/watch?v=h12hn2Zkbtc

Дополнительные элементы для расширения функционала

Каждый покупатель может дополнить конструкцию ворот на свое усмотрение, чтобы использование стало еще более комфортным. Один из таких дополнительных элементов – калитка.

Калитки открываются только наружу и могут комплектоваться линейными доводчиками, вмонтированными датчиками положения, козырьками для защиты от дождя, антивандальными ручками из металла, устройствами для исключения провисания створок. Калитка может быть с плоским порогом (высота 20 м), высоким или в стандартном исполнении (145 и 100 мм соответственно). От попадания пыли внутрь помещения надежно защитит двойная щетка, установленная в нижней секции калитки.

Секционные ворота с калиткойКалитка с высоким порогом

«Умная» автоматика не позволит открыть ворота, если будет распахнута дверь калитки. Это гарантирует дополнительную безопасность и надежность всей конструкции в целом.

Калитка в гаражные ворота

Калитка позволяет экономить ресурсы секционных ворот (у каждой заводской конструкции есть определенный запас прочности, выражающийся в гарантированном числе подъемов и опусканий створки). Если необходимо просто попасть внутрь гаража, не обязательно приводить в движение подъемный механизм ворот. Таким образом, не только экономится электроэнергия, но и тепло остается внутри помещения.

Гараж на два автомобиля. Ворота с калиткой и без

Обрамление калитки обычно предлагается в двух оттенках: серебристом и сером. Впрочем, всегда можно заказать окрашивание в любимый цвет.

Встроенная калитка, вид изнутри

Не нравится калитка? Смело устанавливайте боковую дверь. Входная конструкция монтируется в отдельный проем рядом с воротами. Выгодные преимущества двери:

многообразие типов монтажа;
широкая цветовая палитра дверей, коробок, фурнитуры;
возможность дополнить дверное полотно классическими или панорамными окнами, доводчиком, вентиляционными решетками.

Тандем ворот и двери дополнит и украсит фасад здания.

Секционные ворота и боковая дверь

В классическом варианте секционное полотно глухое, но если необходимо снизить расходы на освещение гаража в дневное время, то стоит выбрать ворота с окнами.

Так, например, компания «Алютех» предлагает круглые (диаметр 322 мм), квадратные (322х322 мм) и прямоугольные (522х322 мм) окна с акриловым однокамерным стеклопакетом толщиной 18 мм.

Дополнительные декоративные элементы для прямоугольных окон:

комплект вставок «рассвет»;
вставка «прямой крест».

Оконные рамы и вставки изготавливаются белого и коричневого оттенков.

Цены на ворота

~~ворота~~ Декоративные накладки на окнаВоротное полотно и дополнительная дверь оснащены окнами. Для декорирования применены вставки «рассвет»

Не стоит забывать о замках. Элемент, который часто входит в базовую комплектацию – задвижка. Актуально при наличии дополнительного входа в гараж, так как задвижку можно закрыть и открыть только изнутри помещения.

Задвижка для запирания ворот изнутри

Замок «Антипаника» для калитки позволит открывать ее изнутри простым нажатием ручки, даже если снаружи замок был закрыт на все обороты.

Устройство экстренного открывания дверей для секционных ворот

Чтобы открывать и закрывать ворота, находясь на улице, лучше выбрать замок ригельного типа или установить комплект автоматики. Например, комплект автоматики Alutech An-Motors серии ASG обойдется в 9360 – 10 490 рублей.

Замок ригельного типаПривод AnMotors ASG 600 3KIT-L

Современная автоматика работает даже при температуре минус 20 градусов.

Если в регионе наблюдаются частые перебои с электроснабжением, рекомендуется установить внешнюю разблокировку электропривода (например, «Алютех» предлагает комплект механизма разблокировки в качестве дополнительно опции всего за 915 рублей). Установив этот элемент, можно быть полностью уверенным, что ворота не будут заблокированы при очередных перебоях электроэнергии. Впрочем, если в гараж есть дополнительный вход, то открыть ворота будет легко с внутренней стороны.

Механизм разблокировки электропривода

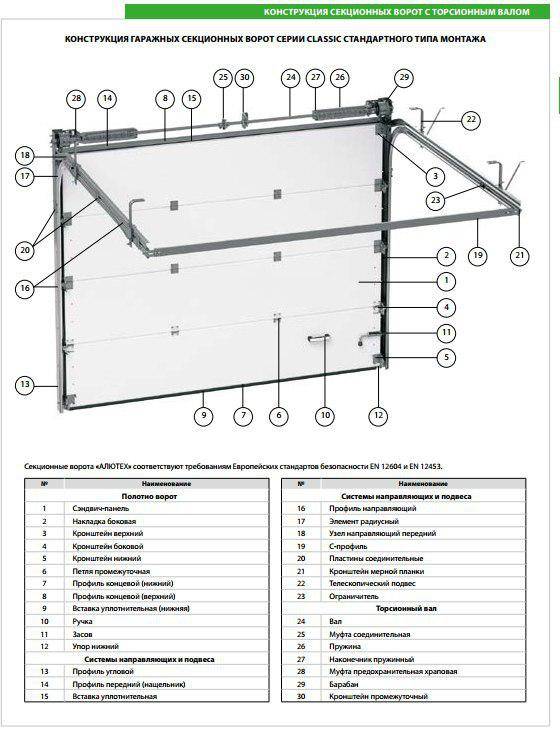

Конструкция секционных ворот

Секционные ворота обладают довольно сложной конструкцией, благодаря чему и способны очень удобно открываться, не занимают свободного пространства и отлично показывают себя при эксплуатации.

Основными составляющими такой конструкции являются следующие элементы:

Собственно, само полотно, которое состоит из металлических пластин, облачённых в пластик, краску, порошковые покрытия и прочее. Такое покрытие позволяет сохранять привлекательный внешний вид и защищает от коррозии и гниения.
Направляющие, которые позволяют всей конструкции исправно функционировать и открываться в нужном направлении без особых усилий. Делают их из профилей, который закреплены на потолке.
Пружинный механизм, который позволяет всей системе работать более плавно и сбалансировано. Такие пружины делают работу подъёмных гаражных ворот гораздо легче, из-за чего их можно без усилий открыть даже руками, при довольно большой массе полотна.

Устройство и принцип действия

Секционные ворота состоят из нескольких элементов:

направляющих;
электрического привода;
модулей;
пружинного механизма;
полотна;
секций.

Основным механизмом, осуществляющим движение полотна, выступают направляющие. Они представляют собой профили, изготовленные из стали, крепящиеся вертикальным образом, по сторонам от проема, а также горизонтально – под потолком. На них находятся кронштейны, непосредственно двигающие основное полотно.

Направляющие должны быть установлены максимально точно, любое отклонение их по вертикали понижает эффективность функционирования всей системы. Они могут затруднять её свободное движение, что негативным образом скажется на герметичности закрытия створок.

Чтобы уравновешивать возможные колебания полотна, применяется пружинный механизм. Его установка требует правильной регулировки, от этого фактора зависит надежность всей фиксации.

Секции представляют собой пару листов из стали, пространство между которыми заполняется полиуретановой пеной. Последняя сберегает температуру внутри помещения, изолирует проникновение внутрь шума. Для повышения сроков службы панелей их дополнительно покрывают антикоррозийными составами. Иногда внутрь панелей монтируют прозрачные акриловые вставки, они гарантируют проникновение внутрь дневного света, отличаются высокой устойчивостью к ударам.

Кроме вышеперечисленного, такие конструкции оснащают:

замками;
торсионной системой;
механизмами обеспечения безопасности;
ручками;
засовами;
крючками.

Движение системы происходит таким образом:

во время открывания полотно поднимает по вертикально направленным рельсам;
после происходит его плавное преломление и перенаправление на горизонтально расположенные рельсы;
после открытия проема, полотно находится над ним, удерживаемое там специальным механизмом.

Производители автоматики для секционных ворот.

Как определить качественного производителя? В первую очередь следует обратить внимание на производственные показатели и функциональные возможности устройства, так как именно они определяют надежность механизма. Не менее важным будет мнение специалистов в сфере строительства и монтажа подобных устройств

Для максимально оптимального выбора следует проанализировать цену и бренд производителя.

В любом случае необходимо обращать внимание на:

Технические показатели
Долгосрочность
Заявленную износоустойчивость
Возможности устройства
Гарантии
Мнения специалистов
Бренд
Цена

Среди вышеперечисленных параметров выделяются такие компании, как:

Came

Doorhan

An-motors

FAAC

BFT

Genius

Nice

Roger

Они являются уверенными лидерами рынка на протяжение многих лет. Автоматика от этих производителей пользуется популярность неспроста: их продукт отличается широтой модельного ряда, качеством элементов, высочайшей надежностью, использованием самых передовых характеристик, длительным сроком износоустойчивости и эксплуатации.

Такие компании, как немецкий Hormann, российский DoorHan и белорусский Alutech заслуживают отдельного внимания в силу их максимально оптимального продукта в соотношении цена-качество. Каждый из представленных выше производителей имеет свои положительные и отрицательные стороны, особенности и дополнительные возможности

Поэтому крайне важно понять для каких целей необходима установка автоматики, что выбрать самый лучший вариант среди огромного количества предложений

Любая из этих компаний может обеспечить поставку надежного оборудования, которое будет установлено в ваше помещение специалистами. Сама автоматика для секционных ворот – это отличное решение для людей, которые ценят своё время и комфорт. Правильно подобранные тип устройства скажется на общей эффективности работы, а огромное количество дополнительных элементов и аксессуаров позволит максимально обезопасить помещение.
