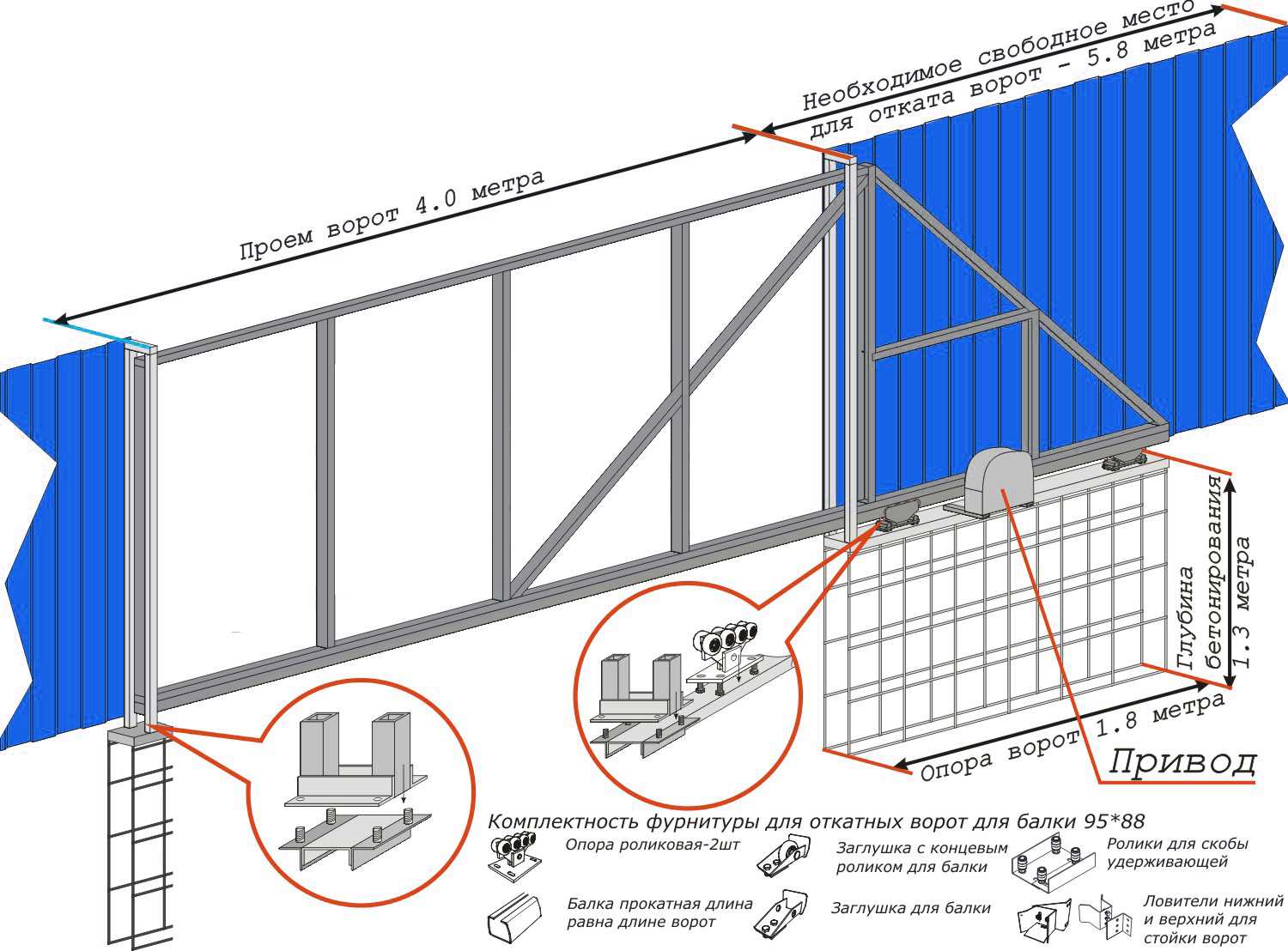

Основные элементы и фурнитура откатных ворот
Кроме металлического полотна ворот, требуется приобрести следующие комплектующие для них:
- Направляющий рельс. Это железная балка с сечением 71*65 мм, длиной 6 и более метров. Толщина стенок – 3,5 мм и более.
- Каретки с роликами. Они нужны для свободного перемещения полотна по направляющему рельсу.
- Концевые ролики и ловушки для них, ограничивающие движение полотна. Они не дадут ему выпасть из направляющих.
- Ограничители и заглушки. Они не позволят механизму забиться грязью, снегом и наледью.
Вся комплектация приобретается согласно будущему весу ворот. Ориентируются по следующему – для варианта, не превышающего длины в 4 м, требуется фурнитура, выдерживающая нагрузку до 500 кг. До 5 м – 600 кг и т. д.
Сегодня в продаже предлагаются готовые комплекты откатных ворот, которые требуется только установить. Фурнитуру можно купить и по отдельности, если стоимость готового варианта владельцев не устраивает.
Устройство фундамента и закладного элемента
Яма для фундамента должна быть глубиной не меньше полутора метров. Земляные работы нужно делать максимально аккуратно, чтобы не снять лишний слой грунта. Ее ширина должна быть приблизительно 40−60 см. Сделать это можно обычной лопатой или компактным бульдозером.
Из прутьев и швеллера нужно сделать закладной элемент. Между собой детали соединяются посредством сварки. Швеллер нужно для повышения прочности фундамента. Его длина должна составлять около половины ширины обустраиваемого проема. Размер арматуры нужно подбирать такой, чтобы она ушла в грунт ниже глубины промерзания.
Для создания каркаса нужно соединить вертикальные элементы со стальными перемычками. Затем конструкцию нужно спустить в траншею, чтобы залить ее основание. Заранее дно ямы засыпается и утрамбовывается песком. При этом нужно следить за тем, чтобы основание было строго параллельно дороге. Перед тем как заливать основание, нужно убедиться в горизонтальности прутьев. Для этой цели нужно воспользоваться строительным уровнем.
Если будущие ворота будут оснащены электроприводом, то на стадии заливки фундаменту необходимо предусмотреть место для проводов. Зачастую оборудование устанавливается в центре основания.
Для устройства фундамента требуется цемент марки не ниже М400. Также не обойтись без песка и щебня. Приготовленную основу необходимо оставить для набора прочности на 4−6 суток. Лишь после этого можно приступать к монтажу откатной конструкции.
Про оптимальную длину ворот в заборе
Делая ограждение собственного участка, следует сразу озаботиться расположением и шириной ворот в заборе. Эта ширина должна позволять полноценно въезжать на участок машине владельца, чтобы без проблем можно было подъехать к гаражу или крытой стоянке. Кроме того, следует помнить, что к вам иногда будут приезжать и другие люди на машинах с иными габаритами, а также, возможно, потребуется въезд на участок сельскохозяйственной техники, машины ассенизаторов, строительной технике и т.п.
Оптимальная длина ворот в заборе — без использования грузовой техники
Какой выбрать материал для ворот?
Материал для ворот должны соответствовать по цвету и исполнению вашему забору и, желательно, симпатично смотреться рядом со строениями на самом участке. То есть если забор деревянный, то и ворота лучше сделать с использованием дерева и металла. Металл будет выполнять роль каркаса и, возможно, декора. Не забудьте вовремя обрабатывать древесину специальными пропитками от насекомых и гниения, чтобы не потребовалась скорая замена, а также покрывать лакокрасочными материалами. Делается это обычно один раз в 4-5 лет.
Самый популярный материал для ограждения участка — профнастил. Его так же можно использовать для возведения калитки и ворот. Преимущества профнастила: быстрый и простой монтаж, большое разнообразие цветовых решений (есть качественные имитации под дерево, плитку и кирпич), отсутствие уходовых процедур во время эксплуатации, а также невысокая цена. Для каркаса конструкции можно будет использовать металлические профили или трубы (лучше всего — квадратного сечения).
Дольше всего прослужит полностью металлическая конструкция. Минимальный срок эксплуатации — 30 лет. Единственный недостаток — периодически необходимо подкрашивать, но так как делается это достаточно легко и быстро, то серьезным недостатком такое назвать нельзя. Тем более что можно будет использовать различные краски для разнообразия в оформлении вашего участка. Зато металл огнестоек, прочен, выдерживает сильные удары и практически любые природные катаклизмы.
Какая должна быть длина ворот в заборе?
Проектируя ширину ворот, следует отталкиваться от того, какой именно заезд на участок — прямой или под углом, требующий маневра? Если последнее, тогда ширина должна быть чуть больше, чем при прямом въезде
Это особенно важно в тех случаях, если вы планируете остановиться на размерах в 3-3,5 метра или меньше
Для удобства можете использовать такие параметры:
- для въезда только легковых автомобилей — 2,5-3 метра,
- для въезда легковых авто и машин среднего звена (в том числе «Газель») — 3,5 метра и больше,
- для грузовых автомобилей, сельхоз.техники и т.п. — минимум 4 метра.
Как сэкономить?
Если с вопросом «Какая ширина ворот должна быть?» мы уже разобрались и решили, что сооружение лучше делать из металла, то остался вопрос «Как можно сэкономить без ущерба для качества?». Вопрос вполне закономерный, так как на него очень влияет ширина и высота изделия. Если с длиной вопрос уже решен, то отталкиваясь от высоты и толщины используемого металла можно высчитать окончательную стоимость и возможную экономию при изменении этих параметров. Обычно высота конструкции равна ограждению или чуть выше его и составляет 2-2,5 метра, но никто не запрещает вам сделать ее ниже.
Например, можно дополнительно сэкономить на типе изготовления изделия. Их всего 2:
- сварные изготавливают методом сварки различных материалов обычно уже на участке заказчика,
- кованные изготавливают вручную мастера-кузницы, как правило, они украшены различными декоративными элементами, которые придают им оригинальности и увеличивают стоимость. По требованию заказчика их количество может быть уменьшено или же вы можете потребовать их вообще не использовать, сделав только «голую» конструкцию.
Преимущества автоматических ворот
Автоматические откатные ворота просты в ежедневном пользовании. Основными плюсами автоматики являются:
- Удобство: все системы автоматизации могут находиться под контролем всего одного пульта.
- Простота: открыть их можно не выходя из машины или дома, одним нажатием на кнопку пульта дистанционного управления.
- Надежность: устройства автоматизации продлевают срок службы ворот, т.к. способствуют плавному ускорению и замедлению в начале и в конце маневра.
- Безопасность: автоматизированные ворота снабжены системой безопасности и при возникновении риска наезда прекращают движение.
Ворота без автоматики менее удобны в быту, зато обойдутся несколько дешевле. Делая выбор в пользу автоматики, необходимо учитывать зависимость мощности двигателя от веса ворот.
Двигатели имеют различную мощность. Соответственно, для легких сооружений подойдет двигатель обычный двигатель средней мощности. С тяжелыми коваными конструкциями отлично справится двигатель 700-800 Вт.
Так как при установке системы автоматизации придется иметь дело с электроникой, самостоятельно с данной работой справится не каждый. Ставить автомат можно, обладая в этой сфере определенными знаниями.
Если вы достаточно уверены в своих знаниях, и готовы установить автоматическую систему на ворота самостоятельно, вам понадобятся следующие материалы и оборудование:
- электронный привод для откатных ворот;
- пульты для дистанционного управления;
- элементы для безопасности;
- рейка с зубцами;
- сигнальная лампа;
- сварочный аппарат;
- сверла для металла и дрель;
- приводы для подключения элементов безопасности;
- электроприводы для питания;
- приводы для подключения сигнальной лампы.
Также понадобится швеллер и пара кареток, так как на швеллере расположится электропривод.
Установка автоматизации состоит из нескольких этапов:
- выбор места для электропривода;
- укладка привода на швеллер и закрепление его зубчатой рейкой;
- приваривание рейки к профильной трубе;
- установка концевых выключателей;
- подключение привода.
Помимо автоматизации, на двери можно установить камеры наблюдения, устройства против взлома, домофон и другие опции, способные повысить комфорт пользователей.
Автоматические ворота не только облегчают жизнь, но и придают приусадебному участку облагороженный вид. Приняв решение установить их у себя вы не пожалеете в дальнейшем. Однако, перед началом работ необходимо ознакомится со всеми нюансами конструирования. В этом случае они прослужат вам немало лет.
Что понадобится для сооружения своими руками
Инструкция по монтажу
Монтаж готового изделия
Вы уже выяснили, как изготовить откатные ворота своими руками, определившись с видом, осталось только узнать о последовательности их монтажа:
- После того как швеллер основания и арматурный каркас будут заложены в траншею длиной 2м, шириной 40−50см, глубиной 70−90 см, устанавливается платформа привода с внутренней стороны участка дачи. Траншея заливается бетоном. Высота основания должна быть в уровень покрытия въезда и стоять четко вдоль забора.
- Опорный столб ворот устанавливается вплотную к опорному столбу забора.
- На швеллер устанавливаются роликовые тележки в заранее отмеченные места.
- На роликовые тележки устанавливается каркас ворот так, чтобы ролики вошли в нижнюю балку.
- К опорному столбу крепятся кронштейны верхних роликов, которые выставляются так, чтобы зазор между ними и рамой был не более 2мм.
- Остается зашить каркас выбранным вами материалом.
Если вы решите украсить откатные ворота коваными элементами, не забудьте, что вес изделия значительно увеличится, поэтому основание и опорные столбы для ворот с коваными элементами должны быть более прочными.
Автоматика
Технология монтажа автоматики для ворот описана на примере китайской модели РS-IZ, которая весьма положительно зарекомендовала себя. Комплект автоматики будет состоять из:
- электропривода;
- сигнальной лампочки;
- зубчатой рейки;
- пульта д/у;
- фотоэлементов.
Для монтажа понадобится следующее оборудование:
- сварка;
- дрель;
- сверла для металла.
Привод будет питаться от кабеля 0,2х0,2 см, а для фотоэлементов потребуются 0,4х0,07 см и 0,2х0,05 см. К сигнальной лампочке подводится кабель с сечением 0,2х0,07 см. Электропривод будет закреплен на том же швеллере, что и каретки.
Шаг 1. Вначале выбирается место установки привода. Для этого берется основание (оно должно идти в комплекте), на него ставится сам привод. Основание ставится между каретками и воссоздается рабочее положение – на шестерню электропривода устанавливается зубчатая рейка. Расположение швеллера корректируется таким образом, чтобы рейка находилась в центре шестерни и фиксировалась на внешнем каркасе (но только на профильной трубе).
Шаг 2. Размечается место установки, после чего туда кладется и обваривается основание.
После этого электропривод прикручивается к основанию.
Шаг 3. Далее необходимо установить зубчатую рейку. Ворота полностью открываются, а по центру шестерни ставится рейка. После замеров она приваривается к швеллеру.
Шаг 4. К рейке прикручиваются концевые включатели. Они бывают механические и магнитные (последние более надежны).
Шаг 5. Привод подсоединяется согласно инструкции производителя, после чего тестируется. Если все нормально, снимается перемычка Phоtо-GND и устанавливаются фотоэлементы.
Шаг 6. На левой стороне конструкции саморезами крепится сигнальная лампа. Это необязательно, но в целях безопасности лампу все же лучше поставить. Для этого потребуется кабель сечением 0,2х0,07 см. Кабель припаивается к контактам Light и АС-N на плате.
Собственно, после этого откатные ворота своими руками чертежи и инструкция по изготовлению которых приведены в данной статье, можно уже использовать. Для более детального ознакомления с нюансами монтажа посмотрите тематический видеоролик.
Разновидности изделий
Пришло время изучить конструктивные особенности каждого вида изделия, чтобы выяснить, какому именно изделию вы хотели бы отдать предпочтение, так как раздвижные или сдвижные ворота имеют три основных типа.
Подвесные изделия
Эскиз подвесного изделия
К более раннему изобретению конструкции относятся подвесные ворота. Принцип их работы заключается в движении полотна по верхней балке, закрепленной на опорных столбах. Удобные и простые конструкции для самостоятельного изготовления. Но, как раз верхняя балка и является единственным недостатком таких устройств, так как не любой высоты транспорт может под ним проехать.
Чаще такой вид ворот применяется на предприятиях или на территориях коттеджей. Их размеры внушительные, поэтому даже грузовой транспорт проезжает беспрепятственно. К преимуществам относятся устойчивость к порывам ветра, простая конструкция, возможность установки автоматики, длительный срок эксплуатации, небольшой расход материала. Всю затратную часть можно просчитать, составив чертежи будущей конструкции.
Движущееся по рельсам полотно
Схематическое изображение рельсовой системы
Чтобы было понятней, принцип движения такого вида конструкций напоминает створку двери шкафа-купе. На полотно крепятся роликовые колеса, которые движутся внутри направляющих рельсов. В комплектацию входят: высокопрочные несущие балки, роликовая платформа полотна, концевой ролик, держатель с улавливателем рельс, по которому происходит движение полотна.
Это широко применяемый вариант, который использовали длительное время до тех пор, пока не изобрели консольную систему. Неудобство рельсов заключается только в том, что в период сильных снегопадов движение полотна крайне затруднительно. Этот вид ворот требует постоянного ухода за роликами и направляющими. Кроме того, для возведения изделия понадобится прочный фундамент, так как полотно удерживает при движении заложенные в фундамент рельсы.
О том, как сделать раздвижные ворота такого типа, можно выяснить с помощью внимательного изучения схемы, в которой будут указаны все размеры и расположение деталей конструкции.
Консольный тип
Элементы консольной системы
Консольные системы более функциональны в любую погоду, а кроме того, их роликовые механизмы надежно защищены, так как находятся внутри конструкции. Но, самодельные откатные ворота такого типа требуют серьезных расчетов, поэтому без схемы не обойтись.
Для того чтобы не ошибиться в закупке материала, следует знать обо всех составляющих элементах. Устройство этой системы самое сложное, так как в движении полотна задействовано множество механизмов. При возведении потребуется участие специалистов или подробная инструкция с последовательностью установки каждого элемента.
Как оснастить автоматикой
Оснащать конструкцию автоматическим механизмом можно только тогда, когда она легко и беспрепятственно перемещается.
Магазины продают автоматику только наборами. В ходе работ понадобятся те же самые инструменты, что и при монтаже конструкции.
Этапы:
- Рейку с зубчатой поверхностью прикладывают к трубе. Соединяют с шестеренкой привода, отмечая его месторасположение между роликовыми механизмами. При поднятии привода на некоторое расстояние, к закладной фиксируют стальную пластину;
- Сварочным аппаратом фиксируют основание автоматики к опорной площадке;
- Монтируют механизм;
- Открывают ворота, рейку фиксируют к направляющей. В длину она должна быть такой, чтобы в боковых положения образовывалось запасное расстояние до 10 см;
- На зубчатой рейке устанавливают концевики;
- Подсоединяют электричество;
- Монтируют фотоэлементы.
Нельзя напрочь забывать о безопасности. Рекомендуется на боковую стойку монтировать сигнальную лампочку. После ее установки, проверяют, правильно ли подсоединена проводка и приступают к подаче электропитания.
В роли привода для откатной конструкции может выступать шуруповерт или любой другой электрический двигатель, работающий с редуктором.
Возможность удаленного управления дает самая обычная, бюджетная сигнализация для машины.
Откатывающиеся ворота – не самый дешевый вариант, но можно сэкономить даже на них, если сделать их собственноручно, используя пошаговую инструкцию. Дистанционное управление – удобно, комфортно. А сама конструкция порадует надежностью и возможностью экономить свободное пространство.
Установка раздвижных ворот
Вначале потребуется нарисовать эскиз и составить схему или чертеж с размерами будущей конструкции. Также нужно рассчитать материалы.
Схема для изготовления
От расчета материалов конструкции зависит следующее:
- сколько будет весить откатная конструкция;
- процесс монтажа;
- выбор комплектующих;
- длина и вес противовеса;
- парусность откатной панели.
Заливка фундамента под откатную створку
Фундамент требуется под закладную, куда фиксируются ведущие ролики. Для этого лучше всего организовать железобетонное основание. Причем основание делается по-разному:
- Один фундамент – заливается под закладную.
- Общий фундамент – под закладную и под несущие опоры.
Чертеж с размерами каркаса
Последний вариант считается лучше. При этом связываются две несущие опоры, которые будут постоянно расположены параллельно относительно друг друга, смещаясь в одной связке.
Несущие опоры откатной конструкции
Они крепятся до заливки основания. В случае с раздвижными системами они несут только ветровую нагрузку. Для раздвижных систем достаточно установить профтрубу сечением 80х80 мм.
Ширина и высота
Сборка каркаса по размерам
Каркас откатной конструкции лучше сделать металлическим. Рама собирается из профтруб по чертежу или схеме с размерами. В качестве силовой рамы устанавливаются профтрубы большего сечения, 55х55 мм, поперечные планки делаются из профтруб 35х35 мм.
Загородный дом
К каркасу необходимо закрепить зубчатую планку соответствующего размера, которая стандартно должна идти в комплекте. Нужно проверить данный факт при покупке, чтобы затем можно было поставить автоматическую систему. Иначе после рейку будет неудобно крепить к низу створки.
Размер зубчатой планки делается больше одного метра проема. Этот метр требуется для противовеса, чтобы все время быть в связке с вращающимся валом привода.
Если требуется монтаж калитки, то она делается с той стороны створки, которая ближе к несущим роликам. Если делать входную дверь на дальнем конце створки, то так нарушается баланс развесовки.
Около дома
Откатные ворота стоят относительно недорого, причем по своей практичности и простой схеме конструкции могут дать фору распашным въездным воротам или подъемным воротам в гараже. При соблюдении технологии монтажа эти конструкции практически не деформируются и не заклинивают.
Сборка каркаса створки
Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот.
Каркас ворот собирается на ровной, просторной поверхности. Сваривается каркас, начиная с нижних элементов, в шахматном порядке для исключения перегрева металлических труб. После сваривания основного несущего каркаса к нему приваривают вертикальные элементы, верхнюю поперечную и откосную трубы. Для монтажа профнастила к основанию конструкции привариваются заполняющие элементы – благодаря им полотно будет более жестким и устойчивым. После остывания готовую конструкцию необходимо покрыть алкидной краской (из пульверизатора).
После высыхания можно приступать к обшиванию ворот профнастилом. Если речь идет о художественной ковке или о стальных листах, то их приваривают на этапе сборки каркаса, и потом все вместе окрашивают.
Изготовление бетонного основания
Разметка ямы под фундамент для откатных ворот
В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.
Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.
Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.
Выемка грунта
Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.
Изготовление закладного элемента
Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.
Далее привариваем поперечные связи из той же арматуры.
Установка закладного элемента в готовую яму
Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.
Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот. Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм
Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов)
Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).
В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.
Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.
Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.
Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.
Закладная деталь для откатных ворот с двумя опорными столбами.
Заливка ямы бетоном
После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.
