Изготовление и установка кованых ворот

Способы изготовления кованых ограждений

Кованые ворота можно самостоятельно сделать двумя способами:

Профессиональный способ. Все элементы, используемые для изготовления ворот, мастер изготавливает собственноручно, используя кузнечные навыки и инструменты. Это весьма дорогой способ изготовления.
Любительский способ. Используются наборы декоративных элементов (шары, пики, колечки, завитушки, спирали и прочие зигзаги). Купив готовые наборы, можно делать заборы, калитки или кованые ворота своими руками. От мастера требуется лишь сформировать из них единый узор. Потребуются навыки сварщика и шлифовальщика.

Виды воротных створок

Конструкции бывают подъемными, откатными, распашными. По способу открывания – вручную, автоматические. Также ограды делятся на следующие виды:

открытые;
закрытые;
комбинированные.

Кованые элементы

Закрытые створки скрывают от посторонних взоров. Комбинированный вариант облагородит территорию участка.

Откатные кованые ворота

Это сооружение кованых воротных створок удобно в управлении. Характерная особенность конструкции – не занимает полезную площадь возле въезда. Не требуется ее освобождать, воротные створки не препятствуют передвижению автомобиля, могут быть любыми по длине.

Откатная кованая конструкция

Конструкция оборудована уловителями для остановки створки, заглушками, которые защищают ролики от попадания грязи. Механизм можно автоматизировать с помощью электропривода.

Распашные модели

Системы открываются внутрь либо наружу. Это дает возможность делать створки любой формы. При изготовлении въездной калитки створки в конструкциях не очень тяжелые, поэтому хватает мощных петель на несущих опорах. Но если сооружение имеет большой вес, полотна устанавливают на ролики. На створки редко ставят автоматику.

Кованые створки

Основной недостаток изделий проявляется в зимнее время. Для открывания необходимо очищать снег, иначе створки не откроются.

Ворота со встроенной калиткой

Калитка может устанавливаться отдельно либо встраиваться в створку. Создание воротной створки с установленной калиткой потребует большого опыта. Потребуется ставить каркас внутри конструкции ворот, выбирать рисунок так, чтобы все изделия выглядели как единая композиция. В калитке находится порог. Это нужно учесть, если в доме проживают люди, для которых его наличие может являться серьезной проблемой.

Ворота из металла

При расчете ширины проема желательно подбирать максимальное расстояние. Это позволит свободно проезжать как легковым, так и грузовым автомобилям.

Конструкция ворот с поликарбонатом

Комбинация металла с поликарбонатом смотрится очень красиво. Изделие выглядит легким благодаря прозрачному фону поликарбоната, при этом – дорого и презентабельно за счет наличия в конструкции кованых элементов.

Около дома

Поликарбонат устойчив к температурным колебаниям, высокой влажности, ультрафиолету. Материал не способствует образованию ржавчины на металлической конструкции.

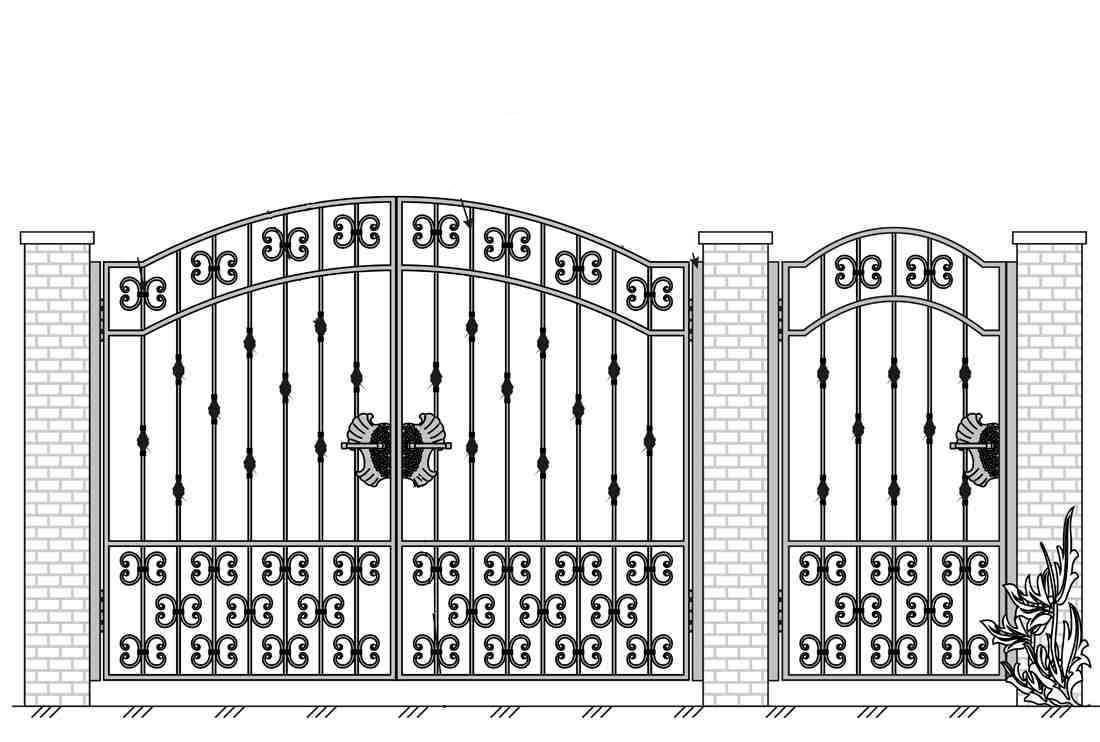

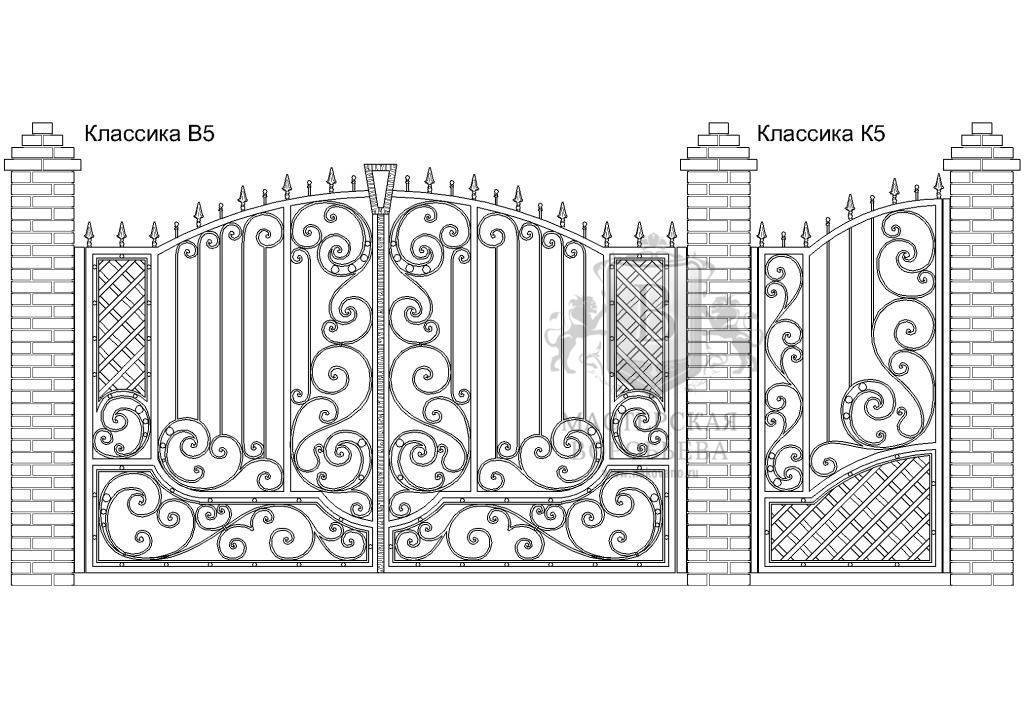

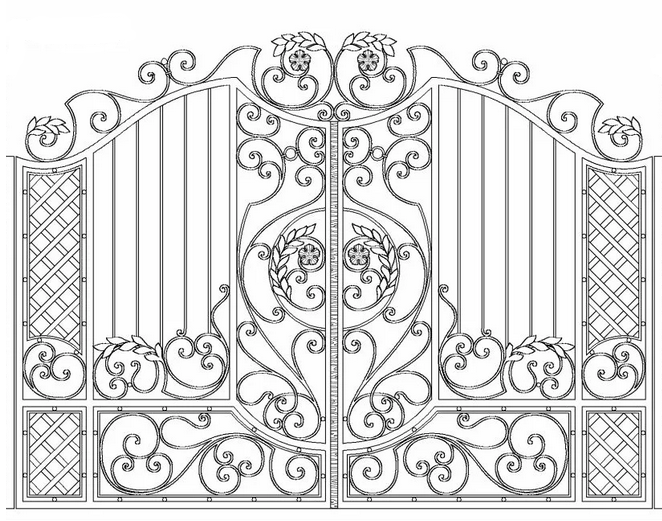

Эскизы кованых изделий

Ворота из профлиста

Профлист характеризуется высокими прочностными характеристиками, длительным временем эксплуатации. Чтобы защитить профнастил от коррозии, материал обрабатывают полимерными составами. Устойчивость к механическим воздействиям обеспечивают «гофры» на поверхности листа.

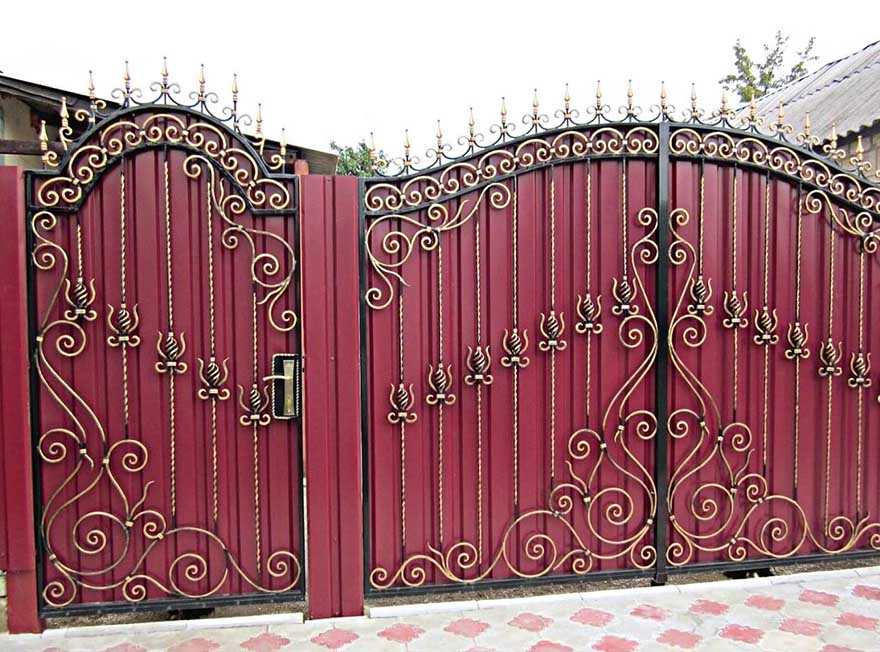

Ковка и профнастил

Материал часто используется в качестве фона оформления конструкции воротных створок коваными элементами. Кованые ворота из профлиста отлично сочетаются с аналогичным забором.

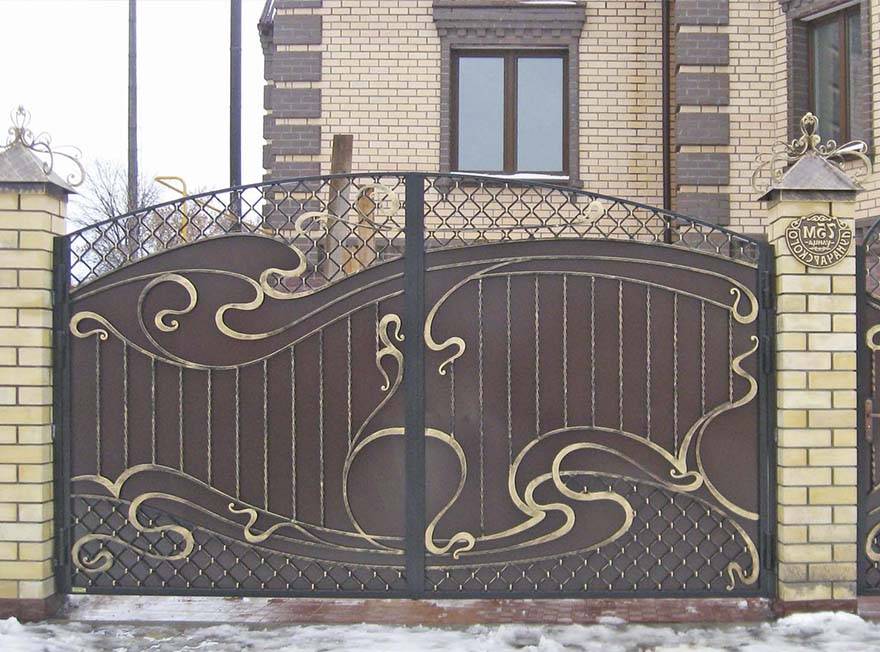

Конструкция кованых ворот и калитки оригинального дизайна представлена на фото ниже.

На дачном участке

Преимущества и недостатки

Ключевое достоинство заключается в привлекательном внешнем виде. Такие калитки смотрятся солидно и стильно. Калитка может быть оснащена дополнительными декоративными элементами, улучшающими эстетические качества. Это дает возможность реализовать различные дизайнерские идеи.

В сети присутствуют разнообразные эскизы кованных калиток. Можно изготовить конструкцию по готовому эскизу или разработать собственную уникальную модель.

При грамотном расположении прутков в конструкции, калитка обеспечит высокий уровень безопасности, не уступая глухим высоким заборам.

За счет изготовления из металла такие конструкции отличаются прочностью и долговечностью. Они способны служить десятилетиями, особенно при надлежащем уходе.

В магазинах, где можно купить кованную калитку, как правило, дополнительно предлагают различные защитные покрытия, позволяющие значительно продлить срок службы изделия, и сделать его более эстетичным.

Основной недостаток конструкций – относительно высокая стоимость. Такая калитка обойдется несколько дороже простого ограждения и ворот из дерева или профилированного листа. Но, этот недостаток компенсируется долговечностью конструкции.

Инструменты и оборудование для изготовления кованых ворот

Чтобы сделать кованые ворота своими руками, кроме разнообразного инструмента понадобятся навыки работы с металлом, в том числе кузнечные. Впрочем, декоративные кованые элементы конструкции можно заказать на стороне.

Таблица: основные инструменты для сборки ворот

Наименование	Назначение
Болгарка	Разделка металла на детали и заготовки, зачистка сварных швов.
Мерительный инструмент:
Угольник слесарный	Установка заготовок под прямым углом.
Рулетка длиной 10 метров	Разметка заготовок, контроль размеров деталей и узлов.
Уровень строительный	Контроль плоскостности полотна ворот и вертикальности установки столбов.
Аппарат для сварки металла	Соединение деталей.
Молоток слесарный	Подгонка деталей, удаление окалины на сварных швах.
Струбцины	Фиксация деталей при монтаже.
Кисти малярные разных размеров	Нанесение защитного покрытия.

Подготовка к работе

Изготавливаются кованые ворота за 7 этапов:

создание чертежа конструкции;
выбор и покупка материала, инструментария;
установка столбов для опоры сооружения;
создание каркаса 2 створок;
изготовление декоративных кованых элементов;
сварка художественных элементов и украшений;
покраска ворот.

Чертеж

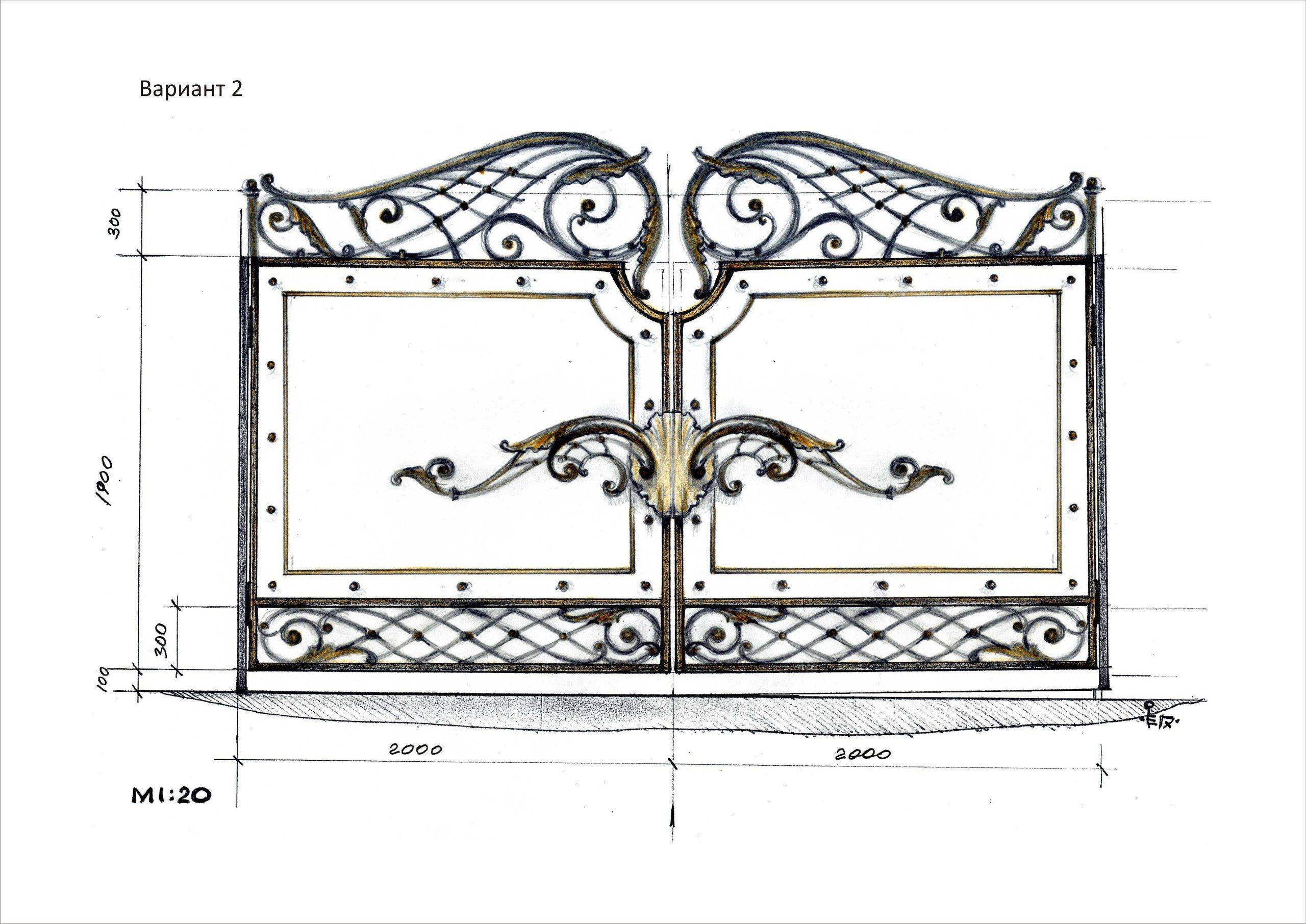

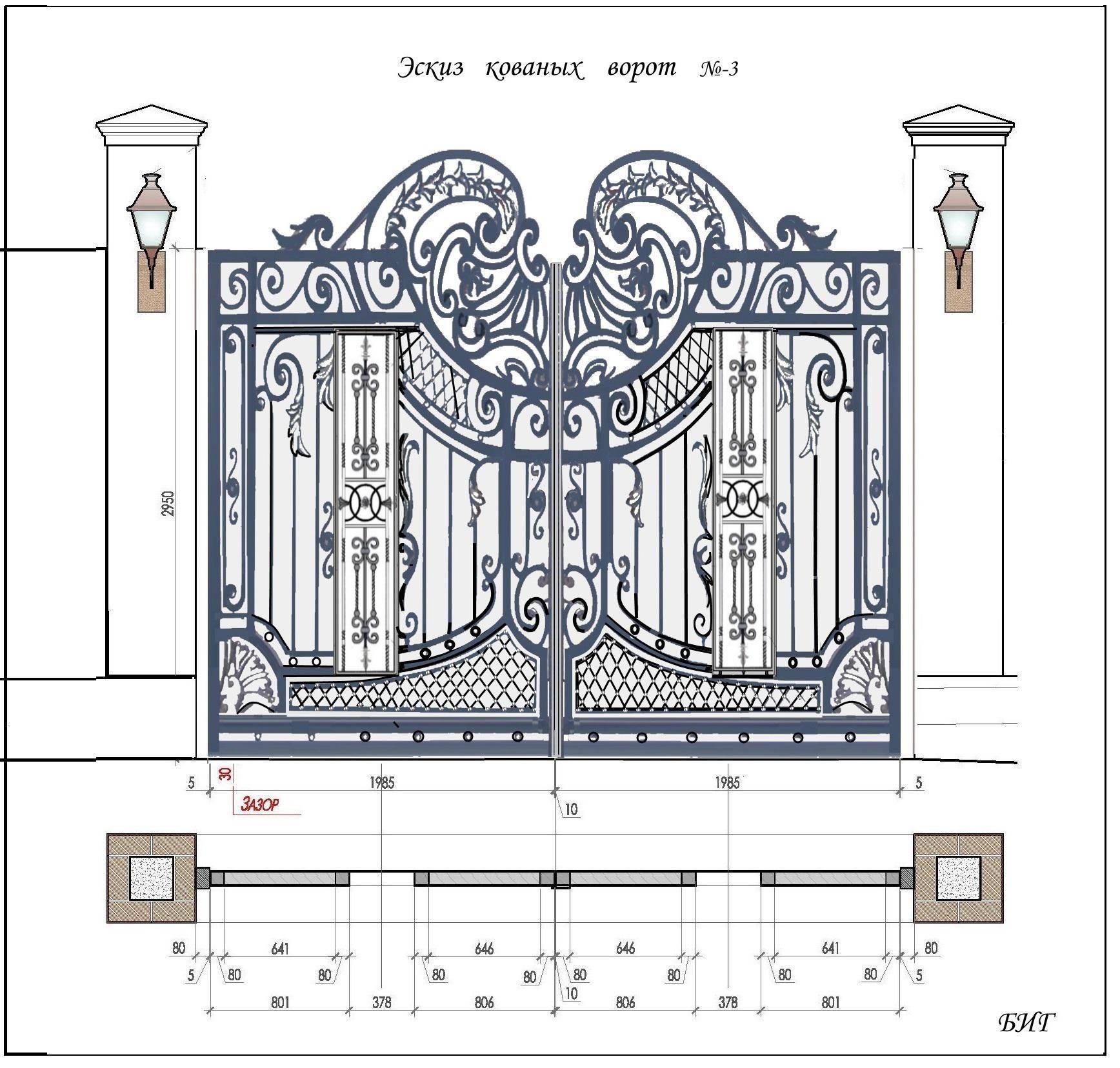

Первым делом создаются чертежи кованых ворот, на которых отмечается форма и размеры всех деталей, конструкции в целом. Модель ворот может быть любой: прямоугольная, классическая, круглая, с изгибами и пиками на верхней линии. На схеме должно быть видно расстояние между элементами и ребрами жесткости, а также их расположение, размещение декоративных врезок.

На эскизе рисуется тип крепления ворот с забором, конфигурация створок и вид их соединения. Рядом с воротами почти всегда монтируются калитки, эскиз которых также фигурирует на общем чертеже с обозначением типа креплений к сооружению, и размерами.

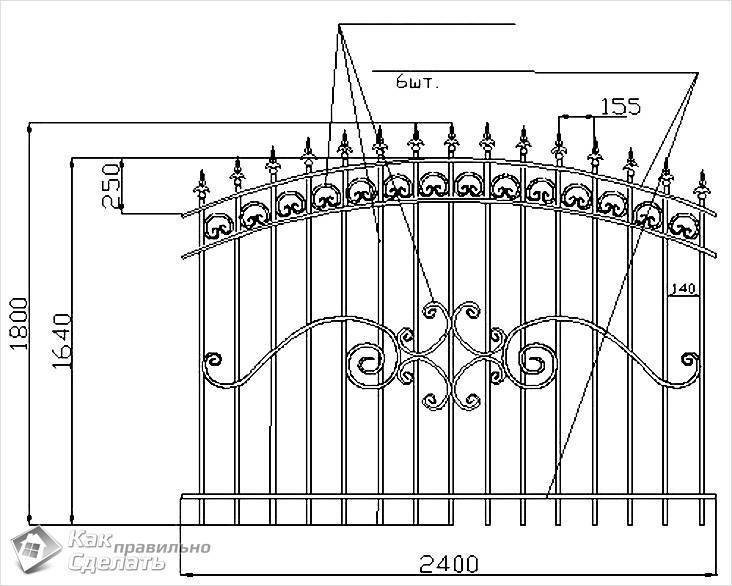

пример чертежа для кованых ворот

Инструменты

Предположим, вы планируете сделать ворота в готическом стиле, которые иногда называют классическими. Створки сооружения заполняются декоративными элементами, на которых крепятся длинные пики, возвышающиеся над воротами.

Для задумки нужны следующие инструменты:

сварочное оборудование для сварки деталей;
горн и наковальня;
молоты разного размера;
клещи;
станок;
прошивни;
понадобится точечная сварка, которая выполняется газовым сварочным аппаратом;
тиски;
лекальные тиски;
электроды в наборе;
шлифующая машинка для работы по металлу.

Материалы

Количество листового железа вымеряется в зависимости от размера ворот, числа элементов. Чтобы рассчитать, сколько материала уйдет на создание пик, к общему числу всех деталей прибавьте 30 %. Получится нужное количество металла в листах.

Что понадобится:

стальные листы для сплошного заполнения створок толщиной 1 мм;
сталь листовая для ковки остроконечных пик;
кирпичи;
столбы;
раствор для установки столбов;
трубы профильные для создания каркаса сооружения и пик (5 мм);
четырехгранные элементы для создания острия пик.

Изготовление элементов холодной ковки

Шаг 1

Стальные полосы толщиной 4-5 мм, имеющие ширину не менее 6 см, разрезаются на 15-сантиметровые отрезки. Затем на фрагменты стали наносятся линии, по которым нужно срезать верхние углы.

Шаг 2

С помощью болгарки сталь раскраивается по меткам. Получаются длинные треугольники с заостренной вершиной.

Шаг 3

Придание заготовке визуального объема. Для этого с помощью болгарки и наждачного диска обрабатываются края пики. Элемент получает форму: заостренная вершина, тонкие грани углов и толстая середина.

Для украшения забора требуется изготовить множество таких элементов

Важно делать раскрой по одному лекалу, чтобы пики получились одинакового размера и формы

Основание пик

Для этих целей требуется четырехгранная сталь. Для украшения ворот можно использовать разную длину прута с острыми наконечниками. Например, создать с помощью заостренных пик визуальный радиус на сомкнутых створках ворот.

Шаг 1

Металлический прут раскраивается на нужные размеры. Так как крепиться пики будут зеркально, требуется тщательно продумать размер каждого элемента, чтобы в целом конструкция выглядела идеально.

Шаг 2

Разметка на пруте. Если витки будут располагаться через 15 см, то нужно карандашом отметить эти отрезки. Затем следует приступить к скручиванию витков.

Шаг 3

В стационарные большие тиски зажимается прут на нулевой отметке. В лекальные тисы закрепляется этот же прут на отметке 15 см. Затем нужно провернуть тисы на один оборот. Один виток готов. Можно сделать несколько витков на одном отрезке. Главное, чтобы зеркальные основания пик были симметричны, а по всей длине на одинаковом расстоянии находилось равное количество витков.

Таким образом обрабатываются все четырехгранные заготовки.

Холодная ковка своими руками

Красивые кованые ворота можно целиком изготовить самостоятельно или согнуть часть крупных элементов, заполнить пространства между ними готовыми рюшами, полукольцами, дугами, витыми прутками. Однако, при этом домашнему мастеру необходимо знать некоторые нюансы:

при изменении геометрии прутка холодным способом резко повышается его прочность
выправить неправильный изгиб гораздо сложнее, чем изготовить его заново из другой заготовки
практически для любой ажурной детали потребуется соответствующее приспособление («фонарик», «улитка», «гнутик» и другие)
изготовленные приспособления вряд ли понадобятся после установки ограждения на участке, что вызывает дополнительные расходы бюджета

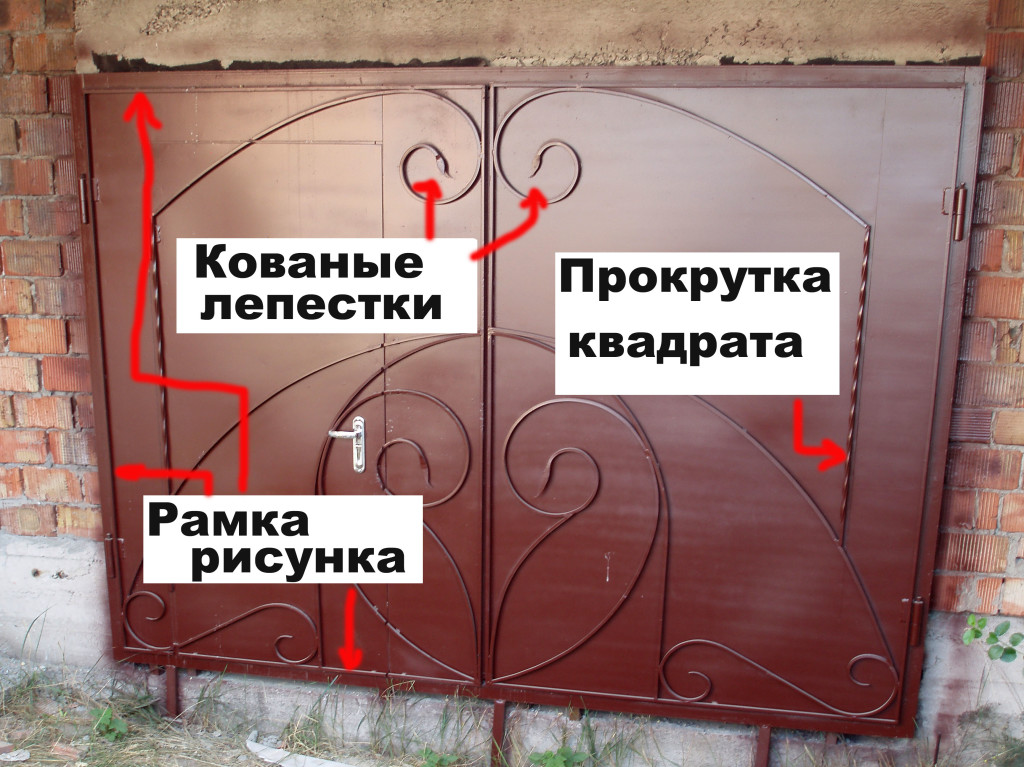

Кованые ворота на фото полностью собраны из деталей, изготовленных владельцем участка методом холодной ковки. Покупка заводских элементов обеспечивает сокращение времени, повышение качества, минимальные отходы кроя дорогостоящего металлопроката.

Несмотря на перечисленные сложности кованые заборы и ворота, собранные самостоятельно, обходятся дешевле готовых аналогов. Дополнительно увеличить эстетику восприятия входной группы поможет декоративная фурнитура. Производители выпускают петли с коваными накладками, запоры, шпингалеты, изготовленные методами горячей, холодной ковки. Эти элементы придают логическую завершенность конструкциям при незначительном повышении бюджета строительства ограждающих конструкций.

Приспособления для гибки металла

Промышленность выпускает ручные механические трубогибы, бюджетные модели которых стоят в пределах 1 000 рублей, позволяют изгибать пруток сечением 16 х 16 мм. Инструмент после конструирования ограды, ворот пригодится в хозяйстве неоднократно, в отличие от остальных специальных приспособлений.

Вопрос-ответ

Нужно ли делать небольшой порожек для калитки?

Подножка или порожек обычно является частью встроенной калитки. Располагается внизу, это элемент рамы. Одна из функций – обеспечение жесткости. Если калитка устанавливается отдельно от ворот, рама, как и подножка, в этом случае необязательна. Чтобы укрепить конструкцию, предусматриваются закладные детали в столбах – там, где будут находиться петли и замок. Существует альтернативный вариант – порожек можно опустить на уровень грунта, чтобы он не мешал перемещению.

Как сделать красивые металлические ворота из профнастила?

Распространенный способ украсить въездное ограждение – выполнить монтаж кованых элементов. Комбинация таких материалов позволит многократно улучшить внешний вид стандартной конструкции. По определению ковка сама по себе и в совокупности с другими техниками исполнения имеет много преимуществ. С одной стороны это простой метод обработки металла, а с другой – свойств кованых деталей на воротах из профнастила будет достаточно, чтобы украсить участок.

Какие популярные стили используются при разработке кованых ворот?

Вариантов довольно много. Классика – ворота со стальными прутьями, минимумом элементов декора. На полотне может быть центральный орнамент. Есть и другие:

модерн: в основе дизайна – простые линии, отсутствие нагромождений из элементов ковки;
ренессанс: ключевым является большое количество декоративных узоров, характеризует этот стиль четкий порядок расположения деталей;
готика: отличается использованием продолговатых элементов с заостренными концами, также часто применяют в узорах листья, розы, клевер;
византийский: представляет собой сложный узор, используются разные детали, включая геометрические формы, цветочные мотивы и т. д.;
русский: главную роль играют звери, фигуры из сказок, характерные славянские мотивы.

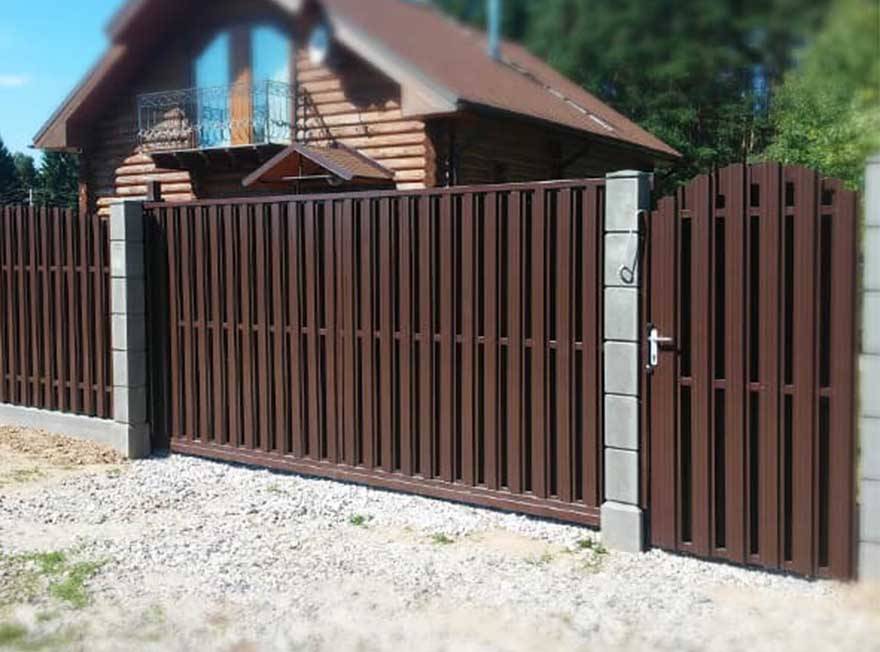

Как сделать классические металлические ворота из штакетника?

Сегодня существует много вариантов ворот, т. к. в продаже есть разные виды металла. Распространена конструкция из штакетника. Планки из профлиста фиксируются на поперечной трубе. Их крепят специальными саморезами – для профнастила. Сборка выполняется быстро. Как правило, изделия уже окрашены, не придется самостоятельно выполнять эту работу.

Как сделать хорошую кованую калитку своими руками?

Нужно составить эскиз, чертеж, что позволит точно определить местоположение всех деталей. Сначала изготавливается рама, затем ее нужно заполнить. Начинают крепить заготовленные кованые элементы. Для этого используется преимущественно сварка. Когда работы будут завершены, следует окрасить изделие. Размеры определяются с учетом норм и личных предпочтений. Например, стандартная ширина калитки – 1 м. Высота может отличаться, что зависит от внешнего вида ворот.

Как правильно составляется чертеж для строительства различных конструкций и объектов. Общие правила

Изготавливать ворота с использованием кованых деталей нужно по чертежам, как и во всех других случаях. Необходимо учитывать ряд особенностей. Общие правила составления чертежей:

составляется эскиз – набросок, позволяющий начать разработку чертежей, учитывая внешние факторы воздействия (нагрузку, осадки);
определяют размеры транспортных средств, которые будут проезжать через проем;
делают расчет нагрузки подвижного полотна/створки, чтобы правильно выбрать крепежные элементы;
на чертеже указывают все размеры, а также расстояния между соседними элементами;
определяют толщину металла, всех составных деталей, глубину опор, положение ребер жесткости полотна – точка установки каждого элемента конструкции должно быть определена, как и его габариты.

Дополнительно составляется схема расположения всех кованых деталей – нужно дать общее понимание рисунка/узора, который будет украшать ворота.

Запоры и фурнитура

Когда произведена покраска конструкции, на ворота привариваются петли для запоров или более сложные элементы. Устанавливаются , замки и прочая фурнитура. Если изготавливаются автоматические кованые ворота, к ним подключается привод, проводится подключение электрокабеля, устанавливаются датчики. Управление автоматическими створками располагается на заборе, рядом с воротами. Если забор также кованый, то производится монтаж отдельного пульта управления рядом с забором.

Мы рассмотрели, как сделать кованые ворота своими руками. Стильные и красивые конструкции, которые удается получить, используя простые наборы декоративных изделий, способны придать любому участку колоритность и изысканность. Кроме того, долговечность, которой обладают кованые ворота и примыкающий к ним забор, позволяет забыть о проблемах ограждения на долгие годы.

Обновлено: 20.11.2017

103583

Производим ковку самостоятельно

Процесс ковки металла довольно сложный в технологическом плане и состоит из небольшого, но всё равно продолжительного списка пошаговых этапов.

Холодная ковка металла

Как же происходит ковка металла для калиток и ворот:

Осадка – производится для увеличения ширины элементов.
Вытяжка – делается с целью увеличить длину.
Прошивка – происходит с помощью различных инструментов и молотка с целью создать различные углубления, выпуклости и придать заготовке необходимую форму.
Закручивание заготовок – делается с целью согнуть всю или какую-то часть заготовки придавая её объёмный внешний вид.
Рубка – делается в том случае, когда исходное изделие очень большое и его необходимо разделить на отдельные элементы.
Сварка отдельных элементов в последовательности указанной на эскизе, таким образом, и создаётся конструкция самодельных ворот или калиток.

Горячая ковка металла

Стоит отметить, что для ковки металла используют простые и кузнечные молотки, штампы, прессы и прочее. А процесс может быть как ручным, так и автоматическим.

Изготовление и воротных створок

Первое, что следует установить, это ширина будущего проема, т.к. размер створок должен составлять ½ от этой ширины. Например, если ширина проема составляет 3 м, то размер каждой отдельно взятой створки будет равняться 1,5 м

Кроме того, важно помнить, что между створками должен быть зазор в 1 см. Изготовление воротных створок предполагает выполнение следующих работ:

Изготовление воротных створок предполагает выполнение следующих работ:

Изготавливается каркас:
- 1) труба с сечением 60х30 мм при помощи болгарки разрезается на части: должно получиться 4 элемента размером по 2 м и 4 элемента по 1,5 м;
- 2) на грунте делается разметка одной створки размерами 1,5х2 м, по углам этой разметки устанавливаются кирпичи;
- 3) на кирпичи согласно размерам укладываются трубы, из которых будет сделан каркас;
- 4) далее с помощью подручных материалов выравнивается поверхность таким образом, чтобы она была полностью горизонтальной: под кирпичи подкладываются любые кусочки строительного материала).
Стыки каркаса свариваются при помощи сплошного шва.
После сварки стыков с одной стороны, каркас переворачивается, и производится сварка с обратной стороны.
Далее каркас усиливается:
- 1) берется профильная труба 20х30;
- 2) прикладывается к базовому каркасу и производится замер элементов для усиления;
- 3) произведенные замеры переносятся на трубу, и из нее вырезаются требуемые элементы;
- 4) вырезанные элементы приваривают к каркасу.
Производиться обработка каркаса: шлифовка сварочных швов, удаление ржавчины и подтеков металла.
