Этапы строительства ограждения с элементами ковки
Схема разметки территории под ленточный фундамент кованого ограждения
Комбинированное ограждение является оптимальным решением для изготовления его самостоятельно. Расходы при его постройке выходят меньше, чем на декоративные аналоги. Для работы нужен будет такой инструмент:
- аппарат для электросварки и электроды;
- болгарка;
- все для холодного способа ковки и другой мелкий инструмент для металла.
Первым шагом строительства ограды является создание основания. Сначала размечается территория столбиками. Затем нужно просчитать нужное число секций. Расчет необходимо делать максимально точно, чтобы секции легко поместились между опорами. Лучше бы на этом шаге выполнить чертеж кованой ограды, указав на нем все необходимые размеры.
Виды кованых оград
Речь пойдет о том, в комбинации с какими материалами делают кованые заборы и ворота. Ведь не секрет, что металлическое кружево слишком прозрачно и служит лишь физической преградой, да и то если секции солидной высоты. Чтобы закрыть двор от взглядов, необходимо за кованым переплетением разместить непрозрачный материал. О том, с чем комбинировать кованый забор и пойдет речь.
Еще один пример забора классической ковки
Столбы для кованых и сварных оград
Кованые или сварные секции металлического забора могут монтироваться на металлические или кирпичные (каменные) столбы. Это два типа опоры, которые используют в большинстве случаев. Если вы собираетесь сделать ограду комбинированного типа (за кованной секцией устанавливается непрозрачный материал), лучший вариант — с кирпичными столбами. Парусность комбинированного забора высока, а такое основание будет надежным и выдержит любой ветер.
Есть еще один распространенный вариант — каменный фундамент, в который вмонтированы металлические столбы. Такой вариант для ограды можно считать оптимальным: он не так тяжеловесен, как с каменными столбами, но, в тоже время, надежен.
С металлом или профлистом
Достаточно часто можно встретить комбинацию кованной секции забора, сзади которой установлен металлический крашеный лист. Как вариант, может использоваться кровельный профлист. Он имеет заводскую покраску, которая рассчитана на противодействие погодным условиям. В таком случае кованые элементы красят черным цветом, а цвет металла за ним подбирают под цвет кровли дома или коттеджа.
Но профлист имеет сформированный рельеф, что не всем нравится в сочетании с ковкой. В таком случае используют лист металла. Но его надо тщательно обработать антикоррозийными составами, покрыть грунтовкой и только после этого краской. В таком случае внешний вид металла сохранится надолго. Этот вариант хорош тем, что можно подобрать любой понравившийся вам цвет: бронзу, серебро, какой-то необычный оттенок.
Сочетание кованного забора с металлическим листом дает очень надежную ограду. Прочность металлического листа усиливается решеткой из кованых прутьев. К тому же получается органично и красиво. Ажурные переплеты ковки на цветном фоне смотрятся ярко и впечатляюще.
С поликарбонатом

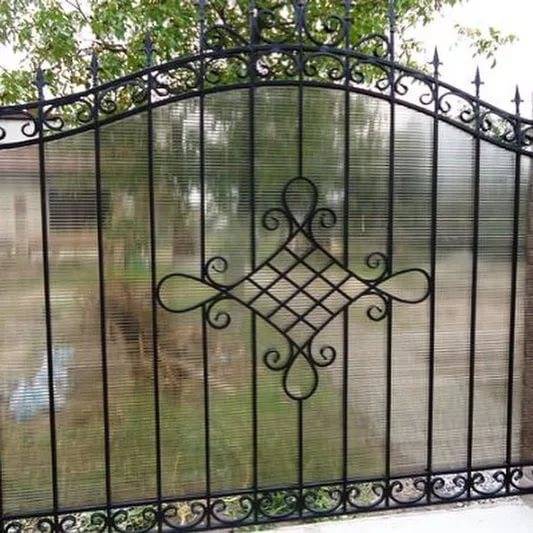

Часто кованый забор и ворота дополняют поликарбонатом. Этот материал есть не только ячеистый, но и листовой. Листовой более прочный и способен выдержать даже удар камнем, а некоторые модели пуленепробиваемые и используются в банках. Хотя за переплетением прутьев ограды особая прочность не нужна, такой материал может быть спасением от вандалов.
Поликарбонат может быть окрашен в разные цвета. Чаще всего используется матовый белый или с легким оттенком, а еще популярны коричневый и бронзовый. Даже окрашенные в массе, они являются полупрозрачными. За такой оградой угадывается движение, а подробностей и деталей не рассмотреть.
Поликарбонат любого типа легко режется, так что его можно использовать для декорирования лишь некоторых частей ограды, например, можно сделать цветные вставки.
С деревом
Древесина сама по себе и декоративна, и достаточно прочна для создания ограждений. Деревянные заборы и ворота — многочисленная группа, но в сочетании с коваными элементами получается еще красивее.
Есть два варианта кованых или сварных заборов с древесиной. Первый представляет собой кованную металлическую раму с редко расположенными металлическими элементами. Заполняют эту раму плотно расположенные доски. Тут сложно сказать, какой из материалов основной. Если брать по количеству — то древесина, но из металла сделан каркас, который все объединяет, хотя сама по себе металлическая часть оградой быть не может: слишком редкое переплетение. Иногда это только рама по периметру и узоры сверху/снизу. Интересные, кстати, получаются ограды. Многие похожи на сказочные — будут отлично сочетаться с деревянным домом.
Второй тип — секции полноценного кованного забора, с тыльной стороны (со стороны двора) перекрытые досками. В редких случаях доски вставляются в металлические рамки. Основное отличие в том, что металлический каркас может быть оградой и без досок, они — лишь дополнение.
Основные преимущества кованых ограждений: фото
Схемы и эскизы
Естественно, первое, на что окружающие обращают внимание, проходя мимо изгороди, это на ее визуальную составляющую, декор, убранство, расцветку и прочее. Если общая конструкция выполнена по средствам художественной ковки, это придает участку изысканность и утонченность. Существуют разнообразные эскизы и схемы изгородей из металла, которые можно воплотить в реальность
Их можно найти на просторах интернета или же подсмотреть у соседа
Существуют разнообразные эскизы и схемы изгородей из металла, которые можно воплотить в реальность. Их можно найти на просторах интернета или же подсмотреть у соседа.
Многообразие эскизов
Наиболее лучшим вариантом будет разработать индивидуальные эскизы будущей ограды. В этом случае общая конструкция становится индивидуальным и неповторимым творением. Таким образом можно создать такую изгородь, которая идеально будет соответствовать ландшафту.
При разработке чертежей стоит учитывать, что будущая ограда должна не только получиться эстетически красивой, но и максимально прочной. В конце концов это ее первоначальное и прямое назначение.
Разрабатывая чертежи, также нужно учитывать и возможности технологического изготовления конструкции. То есть необходимо заранее узнать, имеется ли на современном рынке соответствующий материал или нет.
Эскиз для загородного дома
Также важно учесть следующие факторы:
- толщину металла;
- высоту изгороди;
- количество опорных столбов;
- тип крепления и прочее.
Эскизы секций
В этом случае ограничением служит лишь фантазия конкретного человека. Если с этим проблем нет, осталось взять карандаш, бумагу и приступить к созданию чертежа. Также за основу можно взять несколько уже существующих чертежей, взять из них самое лучшее и скомбинировать в один.
Отличный вариант для дачи
Чтобы обеспечить изгородь необходимой прочностью, лучше всего наполнить конструкцию линиями вертикального или горизонтального типа. А на верхушках оставить заостренные пики, что в разы усложнит проникновение незваных гостей на участок.
Также в будущем проекте можно воплотить кованые вензеля, которые обхватывают структуру кованого изделия. Естественно, необходимо добавить и кованые прутья, имитирующие виноградную лозу или другие растительные мотивы.
Вариант для частного дома
Виды кованых заборов
Ковка – это ремесло, которое было освоено русскими мастерами еще в 6 веке н. э. Разумеется, в то время такую работу искусством нельзя было назвать даже с большой натяжкой. Постепенно происходило совершенствование технологии изготовления. Начиная с XVIII века, ограда снабжалась изогнутыми элементами с образованием глубинного пространства.
На сегодняшний день существует много разновидностей кованых заборов. Они отличаются по дизайну (с художественными элементами), стилю (барокко, классика), методу изготовления (например, с применением гидравлических машин, чтобы ковать сложные узоры).
Обустраиваем основание
Работа по изготовлению кованого забора начинается с обустройства надежного, прочного и качественного основания. Опора будет иметь столбчато-ленточный вид. Столбы будут удерживать секции забора, а непрерывная бетонная лента примет на себя вес всей конструкции.
Из чего делать столбы?
Для изготовления опор используем надежный, крепкий и долговечный материал. Деревянный брус явно не подойдет – он попросту не выдержит вес металлических секций, а если и выдержит, то выглядеть такая конструкция будет явно не лучшим образом.
Столбы можно сделать из бетона, кирпичей либо металла. Каждый вариант имеет свои особенности.
| Вид опор | Описание |
|---|---|
| Металлические опоры | Отличаются высокой устойчивостью, прочностью и длительным сроком службы. Материал продается по доступной стоимости, не нуждается в какой-либо сложной дополнительной подготовке и обработке, легко транспортируется и устанавливается. Опоры могут иметь квадратное или круглое сечение. Минимально допустимый диаметр либо сечение стойки – 6 см. В остальном ориентируемся на габариты и вес будущей конструкции. |
| Кирпичные столбы | Хорошо переносят нагрузки, создаваемые разнообразными тяжелыми и высокими конструкциями, в число которых входит и наш кованый забор. Сначала выкладывается периметр столба из кирпичей, а после промежуток внутри кладки заполняется арматурой и заливается бетоном. Также арматура вмуровывается в кладку. В результате к этим прутам будут крепиться секции забора. |
| Бетонные опоры | Стойко переносят самые суровые внешние воздействия, служат максимально длительное время и в полной мере гармонируют с металлическими изделиями. Однако при всех своих преимуществах бетонные стойки имеют очень серьезный недостаток – они могут нормально выдерживать нагрузки, создаваемые секциями высотой до 150 см. При монтаже более внушительных элементов опора может разрушиться под ее весом. |
Чаще всего кованые секции используются в комплексе с металлическими стойками. Именно такой забор мы и строим. Выбор очень удачный – не придется возиться с кладкой, опалубкой, лишним бетонированием и прочими сопутствующими мероприятиями.
Делаем фундамент
Первый шаг. Выполняем разметку участка по периметру в месте установки ограждения. По разметке роем траншеи. Глубину и ширину котлована выбираем с учетом ряда факторов, в числе которых: характеристики грунта на участке, особенности климата в регионе, высота секций ограждения и т.п. Оптимальными показателями считаются ширина 30-35 см и глубина 70-80 см.
Конструкции
В строительстве оградительных сооружений чаще всего используют панели сотового типа толщиной не менее 10 мм. Конструкции встречаются различные: модульные и сплошные, на деревянном, каменном или металлическом каркасе, но наиболее органично смотрятся комбинированные заборы. В них поликарбонат выступает в качестве декорирующего элемента, гарантируя шумоизоляцию, гибкость, термостойкость и большое разнообразие цветов. При этом не страдает надежность ограждения: полимер способен выдержать значительные нагрузки, но с металлом или камнем все же не сравним.
Несмотря на разнообразие вариантов, чаще всего встречается забор на металлическом каркасе. Такая популярность объясняется простотой монтажа и бюджетностью. Вся конструкция состоит из опорных столбов, к которым крепят поперечные лаги. Готовый каркас с внутренней стороны обшивают поликарбонатными панелями. Прочность такого сооружения спорная: металлическая обрешетка обычно делается с большим шагом, а панели легко повредить прямым ударом. Этот вариант отлично подойдет в качестве декоративного ограждения, например, как граница между соседями.
Кованые заборы своими руками
Кованые заборы
Технология монтажа
Технология монтажа поликарбонатных листов на кованые заборы достаточно проста, но заключает в себе несколько нюансов. Поэтому рассмотрим процесс установки забора из поликарбоната своими руками на примере ограждения на функциональном каркасе с «нуля». В случае с установкой панелей на кованую ограду (монтаж которой лучше доверить профессионалам), следует проверить, подходит ли она для этого.
Установка металлического каркаса
Первым делом следует разметить расположение будущей ограды и опор (проверить расположение существующих на соответствие требованиям к расстоянию). Опорные столбы понадобится устанавливать с определенным шагом (см. таблицу ниже) и обязательной устраивать по одной в местах будущих калиток и ворот.
Расстояния между опорами в зависимости от толщины листа
| Толщина листа (мм) | 8 | 10 | 12 | 15 |
| Шаг между опорами (мм) | 500-975 | 500-1050 | 575-1275 | 625-1225 |
Разметка заключается во вбивании в землю маркеров (планки, отрезки тонкой арматуры, ветки и пр.) по периметру будущей ограды с отличительными отметками расположения опорных столбов, и натягивании между ними прочного шнура.
По выполненной разметке строго вертикально устанавливаются угловые и промежуточные опоры. В этом качестве выступают отрезки профилированной трубы 60×60, длина которых соответствует высоте будущего забора плюс 800-1000 мм на заглубление. Глубина погружения должна минимум на 200 мм ниже уровня промерзания.
В месте установки опоры устраивается углубление, на дне которого отсыпается подушка из песка или щебня в 10-15 см. погружаемый конец опоры обрабатывается антикоррозийным составом (битумная мастика или другие). Столб устанавливается в углубление и бетонируется.
Когда все опоры установлены, к ним крепятся поперечные лаги из профильной трубы 20×40. Расстояние между ними составляет 60-100 см. Необходимо минимум две поперечные опоры. В качестве соединения могут быть использованы сварные швы или соответствующие метизы. Готовый каркас обрабатывается антикоррозийными составами или красится в соответствии с замыслом.
Крепление поликарбоната
Перед тем, как закрепить поликарбонат на заборе, следует выбрать подходящий способ фиксации – скользящие петли или саморезы со специальными шайбами, компенсирующими тепловое расширение.
После вам следует выкроить лист подходящей конфигурации при помощи любого электрического или ручного инструмента для работы по дереву, не снимая транспортировочную пленку производителя. Верхний торец панели защищается герметизирующей лентой, нижний – перфорированной. Затем оба прикрываются специальным профилем из алюминия или поликарбоната.
Следующий шаг – разметить и просверлить отверстия для саморезов. Они должны располагаться с шагом в 30-70 см, а диметр должен на 2-3 мм превышать толщину ножки термокомпенсирующей шайбы, которая поставляется отдельно от метизов. Подготовленную панель можно прикручивать к каркасу.
Термокомпенсирующие шайбы состоят из нескольких элементов:
- Уплотнительное кольцо, которое принимает нагрузку вкручиваемого самореза.
- Собственно термокомпенсирующая шайба с ножкой, которая входит в подготовленное в листе отверстие.
- Крышка, защищающая «шляпку» самореза.
Такая оснастка компенсирует тепловые расширения поликарбоната и, заодно, перекрывает «мостики холода», которые образуются в шурупах. Вкручивание крепежных элементов без применения упомянутой выше фурнитуры – нарушение технологии, которое ведет к значительному снижению срока эксплуатации ограждения.
В процессе вкручивания саморезов недопустимо их перетягивание. В процессе термического расширения в местах слишком плотного прилегания «шляпки» лист может треснуть. После крепления можно снимать пленку. Чем дольше пленка на листе, тем меньше мелких механических повреждений будет на его поверхности.
Таким образом, установка поликарбонатных панелей на кованый забор, даже уже готовый, не составит труда. Главное – соблюдать технологию и проверить соответствие параметров готового ограждение требованиям поликарбоната. Конечно, оптимальный вариант – проектирование забор под установку пластиковых листов сразу.
Виды кованых ворот: описание конструкции, фото и эскизные картинки
Изготовление секций
Декоративные кованые заборы эффективны в качестве элементов снегозадержания. Поэтому в их оформлении присутствуют детали, изготовленные из листового металла. В фундаментах такие заборы не нуждаются, а устанавливаются при помощи обычных металлических опор.
Для изготовления кованого забора по традиционной технологии (горячая ковка отдельных частей с их соединением кузнечной сваркой) необходимы специализированная мастерская, а также опыт работы в этой области.
Если соблюсти все приведенные рекомендации, кованый забор, сделанный своими руками, будет радовать своим видом глаз хозяев и гостей на протяжении многих десятков лет.
Конструкции
Есть огромное количество аспектов, которые отличают кирпичные заборы друг от друга по различным признакам. Сами по себе они подразделяются на виды в прямой зависимости от используемых материалов, выбранного типа фундамента, определенной высоты изделия, оригинального метода постройки и нужной толщины самой кладки и прочности столбов.
Сегодня весьма популярны заборы из лего-кирпича. Эта один из оригинальных видов данного стройматериала, который во многом похож на элементы популярного конструктора для детей «Лего». Особая конструкция изделия помогает устанавливать ограждение намного быстрее. И для этого не нужны будут никакие особые умения. Нужно всего лишь соединять части верхних элементов с частями ряда внизу, а потом склеить полученный результат особым клеем.
Кирпичные ограждения запросто могут комбинироваться со многими популярными материалами – древесиной и камнем, кованой решеткой и металлическим профилем. Они настолько универсальны, что в них всегда достойно сморятся простенки с ковкой или деревянным штакетником, с воротами или калиткой из поликарбоната.
Для повышения декоративной функции дизайнеры советуют применять фигурную или разноцветную кладку такого забора или украсить его стильными колоннами. Это также весьма востребованный сегодня дизайнерский прием. Также можно использовать так называемые «фальш-панели» – имитацию кирпичного столба для забора.
Ограничения по установке ограждения из полимера между соседями
Строительство ограждений из любого материала регулируются законом.
Нормами установлены допустимые дистанции от забора до соседского дома, автомобильной дороги, границы участков, хозпостроек, зеленых насаждений и не только.
Ознакомиться с ограничениями на установку заборов согласно СНиП вы сможете тут: «Какое расстояние должно быть от дома до забора соседа».
Еще на этапе планирования постоянной изгороди стоит составить чертеж с указанием точных размеров будущего забора и согласовать его с местными службами.
Во избежание проблем с документацией можно обратиться в одну из строительных компаний, специалисты которой помогут разработать проект конструкции и выполнят ее монтаж под ключ. А чтобы не ссориться с соседями, лучше заранее согласуйте с ними возведение ограды в документальном виде.
Технология монтажа
Первым делом очищается место для установки забора из поликарбоната. Делается разметка территории, учитывая особенности опор. По чертежу проверяется точность, чтобы секции ограды без проблем стали в пролеты.
Выбор фундамента
Для монтажа заборов можно использовать столбчатый или ленточный фундаменты. В первом каждый столб бетонируется индивидуально. Во втором заливка организуется по периметру.
Опоры можно выполнить, используя кирпичную кладку, бетон или камень. К ним потребуется мощный ленточный фундамент с армированием, шириной не менее 30 см. Чтобы подготовить траншею необходимо по разметке удалить землю на 70 см вглубь. Садовым буром формируются отверстия не менее 1 м. под угловые и промежуточные столбы.
Дно траншеи утрамбовывается и засыпается на 10-15 см гравием. После сборки армирующего пояса, проверки горизонтали фундамента и вертикали всех столбов, траншея заполняется бетонным раствором.
Установка металлического каркаса
Установленные столбы оснащаются крепежами, к которым фиксируются секции поликарбоната. Можно использовать соединение болтами или сваркой. Для каркаса в строительстве используется профилированная труба или металлический профиль. Все сварочные швы зачищаются болгаркой, обрабатываются грунтовкой или антикоррозийным составом. После высыхания наносится краска. На верхние отверстия столбов навариваю пластины или надевают декоративные колпаки. Это защищает конструкцию от попадания влаги.
Крепление поликарбоната
Поликарбонат крепится к забору со стороны участка, отгораживая и защищая от внешнего шума. Установка листов довольно несложный процесс. Защитная пленка не снимается с поверхности до окончания работ. Это предотвратит появление мелких царапин.
Чтобы полотна не потрескались, отверстия для крепежа просверливают чуть больше чем диаметр шурупов. Зажимать до конца при монтаже тоже не стоит, должно остаться пространство для деформационного движения материала. Резиновые прокладки на креплениях компенсируют зазоры, и полотно не будет болтаться.
Стоимость
Рассмотрим цены на кованые заборы. В среднем покупка защитного кованого забора обходится в 1500 руб./кв. м. Настоящий кованый забор с элементами художественной ковки потянет на 6 – 7 тыс. руб./п.м.
Для желающих изготовить забор самостоятельно приводим цены на материалы:
- труба профильная: 40х40 мм — 114 руб./п.м., 30х30 мм — 108 руб./п.м., 25х25 мм — 94 руб./п.м.;
- прут квадратный сечением 8х8 мм: 29 руб./п.м;
- цемент М400: 145 руб. за упаковку в 50 кг;
- песок: 58 руб. за упаковку в 25 кг;
- грунтовка по металлу: 2480 руб. за емкость объемом 700 мл;
Уайт-спирит (растворитель) стоит 82 руб./л.
Забор можно воздвигнуть из чего угодно. Главное — фантазия. Забор своими руками из подручных материалов — обзор интересных вариантов.
Советы по монтажу столбов для забора вы найдете по этой ссылке.
Ручная горячая или холодная ковка
Кованые изделия могут производится в соответствии с двумя технологиями обработки металла. Горячая ковка включает предварительный нагрев заготовок и непосредственно процесс создания узоров и линий. Работы осуществляются вручную профессионалом в сфере кузнечного дела.
Реализация проектов занимает много времени и сил кузнеца. Поэтому подобные изделия отличаются высокой стоимостью. Холодная ковка чаще всего выполняется на автоматизированном оборудовании и без проведения предварительных процедур. Следовательно, штампованные предметы отличаются доступной стоимостью.
Технология изготовления своими руками кованых ворот и калиток с фото процесса
Особенности заборов
Конструкция, изготовленная из ковки — считается самым качественным и надежным ограждением, а его дополнение поликарбонатными листами поможет решить и проблему прозрачности. Но это не все, благодаря установке поликарбонатного материала, во двор с улицы ветром не будет наноситься мусор и исчезнут сквозняки, благодаря чему находиться на территории двора станет намного комфортнее.
К преимуществам применения поликарбонатных панелей при изготовлении ограждающих конструкций так же относится:
Экологическая чистота. Устойчивость к изменениям температурных режимов, благодаря чему материал не будет растрескиваться в зимнее время от морозов, а летом — от обжигающих солнечных лучей. Отличные звукоизоляционные свойства, что, несомненно, порадует тех владельцев домовладений, которые расположены в черте города или рядом с источниками сильного шума — возле автострад, неподалеку от железных дорог, аэропортов, производственных предприятий, спортивных комплексов или стадионов и других подобных объектов. Металлические кованые заборы с поликарбонатом длительное время сохраняют изначальный внешний вид. Это возможно потому, что в отличие от конструкций, полностью изготовленных из металла, поликарбонат не подвержен разрушительным воздействиям природных и не только факторов, в том числе гниению и коррозии
Поэтому изделия с его использованием долго сохраняют красоту и яркость цвета
Поликарбонатный материал способен пропускать свет, что очень важно для растений, которые растут возле ограждения. Но при этом прохожие с улицы не смогут ничего рассмотреть на территории за оградой, так, как материал искажает, размывает очертания всех предметов
Одно из важных преимуществ поликарбонатного материала является простота и легкость ухода
Его не нужно ежегодно красить, удалять ржавчину или менять пришедшие в негодность элементы. Достаточно просто смыть пыль струей воды — и все — забор снова как новый.
Ворота и их виды
Кованые ворота и калитки относятся к элементам ландшафтного дизайна. Независимо от вида ограды они способны самостоятельно украсить любой участок. Вход во двор умелые мастера превращают в произведение искусства. Рисунок ворот может повторять узор на заборе и представлять единое целое со всей оградой. Если на полотне ограды нет сложных деталей, ворота выступают самостоятельным элементом декора.
Общая сочетаемость элементов забора и ворот
Они могут выполняться с использованием сложнейших приемов ковки и состоять из неповторимых рисунков. Для таких ворот дизайнеры создают индивидуальные эскизы с учетом архитектурного стиля дома и вкуса хозяина.
По способу открывания ворота бывают:
- откатные;
- распашные.
Откатные кованые ворота состоят из одной створки. В основе конструкции – усиленная рама из профиля большого сечения. К нижней балке крепятся ролики и привод. Для изготовления полотна используют эскизы с простейшим выполнением кованых элементов и шедевры кузнечного искусства. Полотно может быть прозрачным и комбинированным различными материалами.
Откатная конструкция входной группы
Откатным воротам не нужно свободное пространство перед въездом во двор, в этом их достоинство. Недостаток в том, что железные конструкции тяжеловесны, они требуют усиленной рамы и прочной полосы для скольжения роликов.
Распашные ворота чаще всего представляют собой двухстворчатую конструкцию. Створки симметричны относительно оси по линии соединения. Для металлических конструкций требуются массивные прочные петли, на которых будет висеть ажурное полотно. Часто для прочности делают на каждой створке ворот по 3 пары навесов.
Калитки могут устанавливаться отдельно и монтироваться в одной из створок ворот. В альбоме с фотографиями видно, что рисунок калитки повторяет узор на воротах или представляет собой самый интересный фрагмент эскиза.
Встраивание калитки в ворота позволяет экономить место и материал
