Ленточный фундамент для забора — специфика, особенности конструкции, порядок строительства, советы и рекомендации

Опалубка для забора

Для чего нужно армирование фундамента под забор

Процедура армирования необходима для улучшения основных параметров фундамента и для увеличения срока эксплуатации. Если разобраться в предназначении армирования основания, то можно понять, нужно ли армировать фундамент под забор.

Армирование фундамента забора позволяет:

Увеличить несущую способность фундамента.
Усилить общую прочность основания.
Снизить степень воздействия вертикального и горизонтального движения грунта.
Уменьшить влияние неоднородного грунта.

Фундамент под забор

Армирование фундамента препятствует растяжению фундамента, предотвращает разрушительные последствия и защищает не только основание, но и все строение.

Порядок строительства ленточного фундамента для забора

Рассмотрим процесс постройки ленточного фундамента для забора поэтапно.

Ленточный фундамент для забора своими руками

Подготовка

Первый этап заключается в подготовке площадки. Необходимо выполнить следующие действия:

разметка. Определяется линия размещения забора (ось), от которой в обе стороны откладывают половинные значения толщины ленты плюс небольшой припуск на опалубку и монтажные работы (обычно 10-15 см);
выравнивание поверхности. Если участок достаточно ровный, ограничиваются лишь удалением слоя дерна с линии разметки;
отмечают точки установки крайних столбов на месте калитки и ворот (здесь фундамент или не нужен, или имеет другой размер).

После этого переходят к следующему этапу работ.

Траншея

Рытье траншеи — довольно трудоемкий и тяжелый этап. Оптимальный вариант — нанять мини-трактор и выкопать траншею механическим способом. Если это невозможно, придется копать вручную. Здесь понадобятся помощник или нанятая бригада рабочих. В любом случае, надо действовать точно по разметке и обеспечить аккуратную траншею с ровным дном.

Рытье траншеи для фундамента

Порядок действий:

по разметке производится выемка грунта. Лучше укладывать его по обе стороны траншеи — так удобнее будет впоследствии засыпать пазухи;
когда весь грунт вынут, на дно насыпают слой песка (или ПГС) толщиной 15-20 см;
песчаную подушку тщательно трамбуют, добиваясь максимальной плотности одновременно с идеально ровной и горизонтальной поверхностью. Критерием качества является отсутствие следов при ходьбе по уплотненной поверхности (состояние хорошо утоптанной тропинки);
при необходимости, лучше сразу вывезти лишний грунт (если фундамент заглубленный, его будет довольно много).

Максим
Строитель

Готовую траншею не следует долго держать пустой — стенки будут осыпаться, ухудшая качество песчаной подушки.

— Максим Строитель

Опалубка и арматурный каркас

Когда дно траншеи готово, приступают к сборке опалубки. Для нее используют либо щиты из обрезных досок, либо листы фанеры. Затем делают каркас из рифленого арматурного прутка.

Порядок действий:

сборка опалубки. Изготовление щитов, спуск их в траншею, соединение между собой;
когда опалубка готова, на дно и стенки укладывают слой полиэтилена (можно заменить его геотекстилем). Тщательно обминают по углам, чтобы материал плотно лег на дно и стенки, без воздушных прослоек;
начинают вязку арматурного каркаса. Это пространственная решетка из рабочих стержней диаметром 10 мм (продольные) и несущих (вертикальные поперечины диаметром 6-8 мм). Для вязки используют стальную отожженную проволоку толщиной 1-1,2 мм;
когда каркас готов, устанавливают вертикальные опоры для полотна забора. Их размещают с шагом в 2-2,5 м и прикрепляют к арматурному каркасу, дополнительно фиксируя проволокой;
проверяют прочность соединения стенок опалубки и укрепляют их в нужных местах.

Элементы будущей опалубки

На этом предварительные процедуры заканчиваются, можно переходить к заливке ленты.

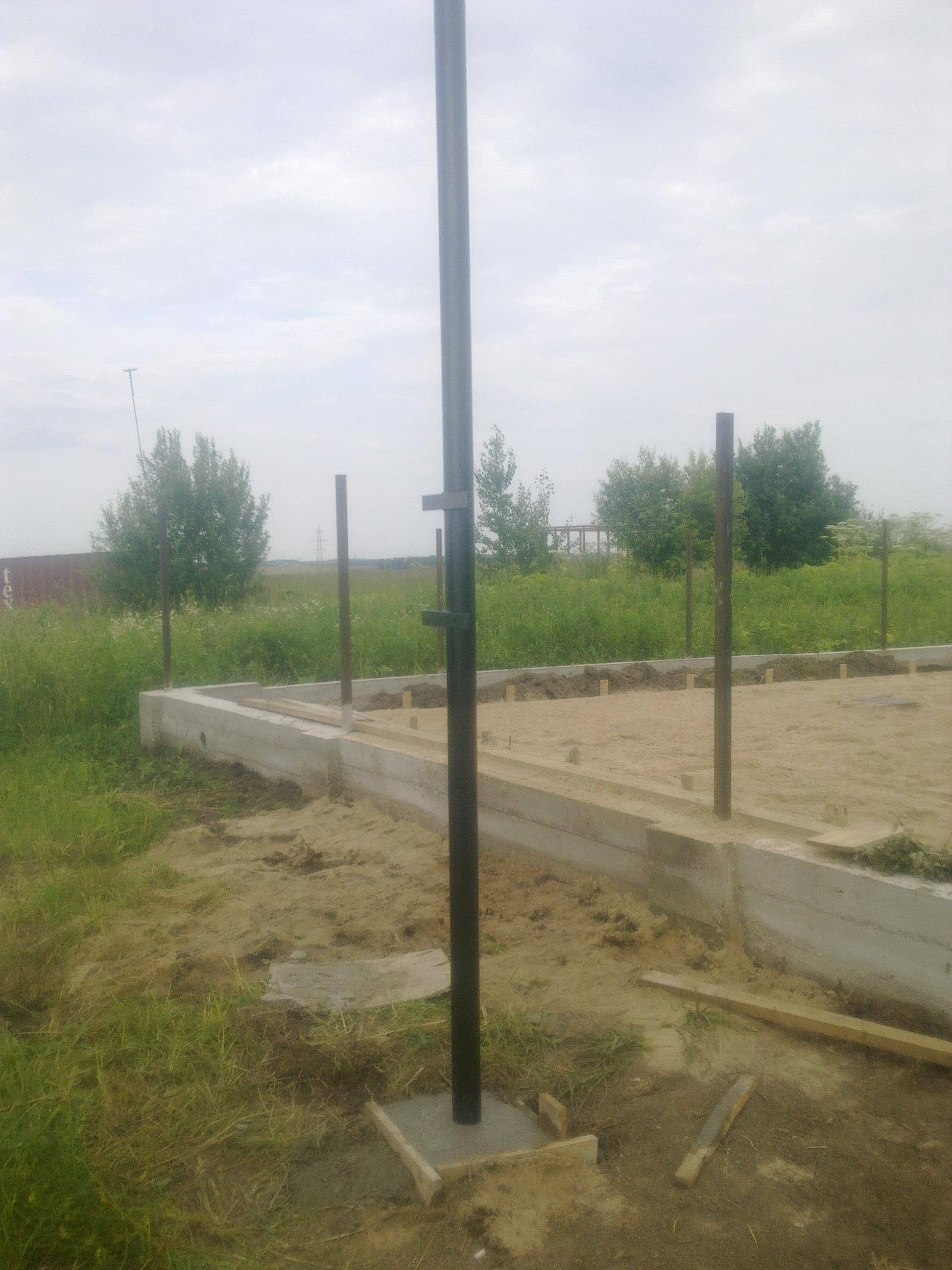

Установка вертикальных опор

Заливка и выдержка ленты

Для заливки потребуется определенное количество бетона. Проблема в том, что залить форму надо одним действием, не разбивая процедуру на несколько подходов. Максимальная длительность паузы — одни сутки (чем короче пауза, тем лучше).

Заливка ленты

Порядок действий:

заливка бетона. Рекомендуется заказать материал на заводе ЖБИ с доставкой в миксере — это позволит сэкономить время и получить бетон должного качества;
после заливки надо проштыковать ленту, удаляя пузыри воздуха. Затем ее накрывают полиэтиленом, защищая от прямых лучей солнца;
первые 2 недели надо 3 раза в сутки поливать ленту водой;
через 2 недели производят распалубку. После этого выдержка длится еще 14 дней, но поливать водой теперь можно только 1 раз в сутки.

Демонтаж опалубки

Гидроизоляция и завершающие операции

Когда время выдержки заканчивается, боковые стороны ленты покрывают слоем гидроизоляции. Можно пойти традиционным путем и использовать горячий битум. Однако гораздо проще взять битумную мастику или гидрофобизировать бетон с помощью специального состава.

После завершения гидроизоляции производят засыпку пазух. Грунт надо уплотнить, чтобы он не просел и вдоль линии цоколя не образовалось углубление — здесь будет скапливаться вода, что создаст опасность для ленты.

Какой тип фундамента выбрать?

Этот вопрос необходимо решать исходя из двух критериев:

материал и тип полотна. Чем массивнее и тяжелее забор, тем выше требования к опорной системе;
состав грунта. Если на участке наблюдается морозное пучение, сезонные увеличения уровня грунтовых вод и т. п., придется погружать фундамент ниже уровня промерзания грунта.

Если грунт рыхлый, с преобладанием песка и незначительным количеством примесей глины, можно использовать мелкозаглубленный фундамент. В таких условиях высокого залегания грунтовых вод не бывает, и опасаться морозного пучения грунта нет оснований.

Обратите внимание! Если же состав грунта сложный, с большим содержанием глины, необходимо выбирать заглубленный вариант ленты. Поскольку весьма вероятно возникновение морозного пучения, причем, не обязательно каждую зиму

Узнать состав грунта можно разным способами:

выполнить пробное бурение;
сделать запрос в местное геологическое управление;
поинтересоваться у соседей.

Если дом строился недавно, информация о составе грунта хорошо известна, поэтому тратить время на получение нужных сведений не придется.

По результатам обследования грунта принимается решение о строительстве того или иного типа фундамента. Для грунтов с низкой опасностью пучения большинство пользователей выбирает МЗЛФ, поскольку он дешевле и проще в работе. Если есть небольшой риск, можно компенсировать пучение увеличенным слоем песчаной подушки с дренажом. Придется куда-то отводить воду, но фундамент будет надежно защищен от нежелательных воздействий.

Способы монтажа опор — какой выбрать?

Монтаж

В процессе монтажа готовится площадка под ленту основания, выравнивается, если это необходимо, уровень поверхности участка и делается разметка траншеи. Если планируется забор с кирпичными столбами на ленточном фундаменте, для столбов можно рассчитать более широкое основание и цоколь из натурального камня.

Схема армирования ленточного основания с перепадом высот

Опалубка под ленточный фундамент под забор из профнастила со столбами из профильной трубы может быть небольшой высоты. Единственное, что здесь потребуется учесть, так это увеличение глубины котлована под столбы.

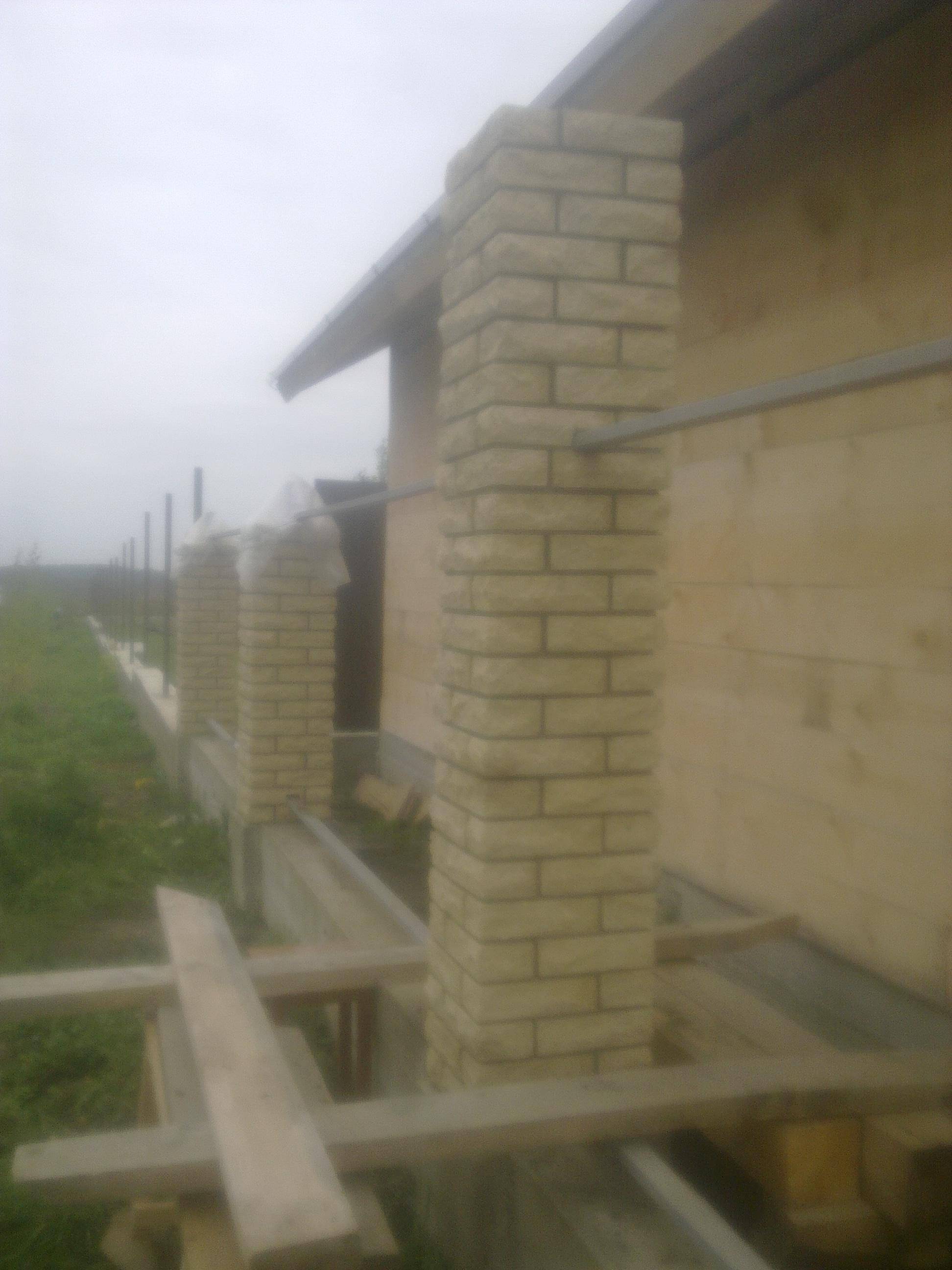

Готовое ограждение с кирпичными столбами

Разметка

Разметка по трассе пролегания забора делается при помощи разметочного шпагата и колышков. Перед тем как сделать разметку, рекомендуется посмотреть обучающее видео по разбивке участка под основание дома. Между ленточным фундаментом дома и изгороди практически нет разницы.

После разметки основы ленточного фундамента делается разметка установки столбов. Дальше отрывается траншея нужной глубины и ширины.

Армирование и установка столбов

Установка армированного каркаса применяется в основном на сложных пучинистых грунтах или когда заливается ленточный фундамент под кирпичный забор.

Схема армирования ленты

Для ограждения из профнастила и сетки рабицы

Армирование проводится металлической арматурой в 2 сетки с шагом 200х200 мм диаметром арматуры 10-12 мм.

Перед установкой опалубки

Под тяжелые заборы

Фундамент для кирпичного забора требует усиления. Здесь, как и на глинистых основаниях, рекомендуется применение технологии ТИСЭ. На таких грунтах устраивается столбчато-ленточный тип фундамента. Нужный диаметр столбов основания может быть обеспечен специальным буром.

Армирование каркаса для столбов и ленты по технологии ТИСЭ

После бурения шурфов под столбы, укладывается песчано-гравийная подушка толщиной 10-12 см с последующим трамбованием. Устанавливается арматурный каркас столбов основания и связывается с арматурой ленты. Армирование ленты выполняется так же, как и для обычных ограждений. Используется арматура диаметром 10-12 мм, и выполняется двойное армирование с шагом 200х200 мм.

На видео рассказывается о том, как сделать сваи по технологии ТИСЭ.

Металлические столбы для такого ограждения устанавливаются уже после армирования фундамента. Как правило, используется профильная труба сечением 50х50 мм. Она выполняет функцию каркаса кирпичных столбов и крепится к арматурному каркасу фундамента за счет сварки.

Схема ленты по технологии ТИСЭ

Устройство опалубки

Опалубка для заливки фундамента под забор из профлиста, сетки или деревянного штакетника обычно делается высотой 1/2 глубины заливки. Для постройки из кирпича или камня опалубка выбирается в зависимости от проекта. Она может достигать высоты 50 или даже 70 см при условии того, что сам котлован под заливку отрыт до точки промерзания грунта.

Для сложных элементов, таких как главные столбы или как столбы из кирпича, где фундамент делает расширение, опалубка сбивается отдельно. А вот для пролетов строительство может быть поставлено на поток за счет применения щитового метода сборки или применения фанеры, ОСБ плит или других подручных материалов.

При заливке нескольких одинаковых участков основания с разрывами для ворот или калиток рекомендуется делать опалубку съемной. Это упростит процесс сборки щитов на новом участке.

Схема устройства ленты с кирпичными столбами

Для легких проектов с небольшой глубиной котлована, например, размером 250х400 мм, опалубка может быть изготовлена из доски толщиной 20-25 мм. Усиление конструкции делается внешними упорами и при помощи обычных дощечек толщиной 20х45 мм, которые гвоздями просто прибиваются к противоположным стенкам опалубки.

Заливка

Дно котлована устилается слоем песка толщиной до 5 см и слоем гравия до 10 см, если котлован отрывается на глубину до 1 метра. Для котлована меньшего размера слой подушки может быть уменьшен.

Чтобы избежать лишнего расхода бетона, перед бетонированием дно котлована, внутренние стенки и опалубку рекомендуется обшить полиэтиленовой пленкой.

Заливка делается единовременно на всем протяжении ленточного фундамента для забора. Изначально бетон заливается в места установки столбов, а после – в участки между столбами. Во время заливки бетон необходимо постоянно уплотнять.

Заливка должна быть закончена в один день. Максимум, что можно позволить, так это делать заливку в два этапа с разницей не больше 1 суток. Но при этом качество бетона будет ниже обычного на 30-40%.

Инструкция по изготовлению фундамента под забор

Выбор типа фундамента

Фундамент должен выдерживать прилагаемые нагрузку самого забора, а также нагрузки, прилагаемые к нему при открывании ворот, при сильном ветре и пучении грунта. Именно поэтому необходимо правильно подобрать тип фундамента для забора.

При установке тяжелого кирпичного или блочного забора необходимо возведение ленточного фундамента по всему периметру участка. Под тяжелыми колоннами или опорами для ворот можно выполнить расширение фундамента или установку свай.

При выполнении легкого забора из профнастила достаточно выполнить свайный фундамент в местах установки опор. При этом глубина свай с зацементированными в них опорами должна быть достаточной для того, чтобы выдерживать ветровую нагрузку без опрокидывания и крена забора. Опоры ворот и калиток также необходимо заглубить в грунт на глубину не менее 1,5 метров.

Ленточный фундамент для забора своими руками

Ленточный фундамент необходим для массивных высоких заборов из кирпича, а также для комбинированных заборов с бетонным цоколем.

Выполняют разметку по периметру участка. Для этого вбивают колышки в одном из углов и с помощью натянутой бечевки размечают место установки фундамента. Копают траншею на глубину до 0,5 метров, а под массивными колоннами – на глубину до 1 метра. Ширина траншеи не должна быть меньше толщины забора. Стенки траншеи по возможности выполняют вертикальными, но на сыпучих грунтах допустимо выполнять их под углом. При подготовке траншеи необходимо следить за уровнем участка: начинать работу лучше с самого низкого места, чтобы глубина фундамента не оказалась меньше расчетной. Дно траншеи засыпают слоем щебня или песка и тщательно трамбуют.
Схема вырытой траншеи под фундамент
Выполняют опалубку из досок, устанавливая их по краям траншеи, а на сыпучих грунтах – на дно. Высота опалубки над землей – примерно 15 см. Доски скрепляют извне, так, чтобы внутри опалубки получить гладкую поверхность. Для облегчения снятия опалубки ее дно и стенки изнутри можно застелить полиэтиленовой пленкой. Полиэтилен не является надежной гидроизоляцией в процессе эксплуатации, но на время созревания бетона он предотвращает впитывание влаги грунтом, что повышает прочность бетона.
Внутрь опалубки укладывают арматуру. Чаще всего применяют рифленый пруток, но в целях экономии для легкого забора можно использовать обрезки металла, труб, арматурную сетку. В местах установки колонн или опор армирование должно быть выполнено строго по правилам: пруток должен образовать трехмерную конструкцию, связанную между собой проволокой. Для дополнительной прочности колонн можно установить ось колонны из металлической трубы, забетонировав ее при заливке фундамента.
Опалубка для заливки фундамента для забора
Заливают конструкцию бетоном марки не ниже М200. Бетон можно заказать или приготовить самостоятельно из цемента, песка и наполнителя, взятых в пропорции 1:4:4. В качестве наполнителя можно применять щебень, керамзит, мелкую гальку. Смешивание производят в бетономешалке. Готовый бетон заливают в опалубку и выравнивают, удаляют пузырьки воздуха с помощью строительного вибратора. Для упрочнения верхнего слоя можно посыпать его сухим цементом через сито.

Застывание бетона длится 1-2 недели, на это время фундамент для забора лучше накрыть пленкой или укрывным материалом. После застывания можно снять опалубку. Полную прочность бетон наберет через 30 дней, в течение этого времени нагружать его не рекомендуется.

Процесс застывания бетона ленточного фундамента под забор

Свайный фундамент для забора из профнастила

Для легкого забора не обязательно возводить сплошной фундамент – это повлечет за собой неоправданное увеличение его стоимости. Достаточно выполнить свайный фундамент, использовав в качестве арматуры опоры для забора.

Свайный фундамент для забора из профнастила

Размечают участок, определяя линию установки забора. На равном расстоянии, не превышающем 4 метра, выполняют скважины глубиной 0,8 метра для опор забора и 1,5 метра для опор ворот и калитки. Диаметр скважин – примерно 20 см.
В подготовленные скважины засыпают щебень слоем 10-15 см, после чего в них устанавливают предварительно обработанные битумной мастикой опоры. В качестве опор удобно использовать металлические трубы круглого или квадратного сечения.

Опоры выравнивают, закрепляя их с помощью подпорок, после чего заливают скважину бетоном с внешней стороны. Ждут схватывания бетона, после чего заливают бетон уже внутрь трубы до уровня поверхности грунта. После полного застывания бетона подпорки убирают, и продолжают строительство забора.

Устройство фундамента для забора из профнастила

Технология заливки ленточного фундамента

Перед тем, как залить фундамент под забор ленточного типа, необходимо разработать траншею, размер которой будет отвечать структуре грунтов и тяжести стенок конструкции. Процесс строительства включает такие этапы:

Выкопать траншею на 20 см шире, предполагаемой ленты бетона для установки опалубки.
Засыпать ее слоем песка на высоту 10 см и тщательно его утрамбовать, предварительно смочив водой.
Уложить слой щебня высотой 10 см и также уплотнить его.
Для секционного забора со столбчатыми креплениями, пробурить лунки диаметром 20 см и глубиной на 40 см ниже, чем основная траншея.
Засыпать лунки песком таким же образом, что и траншею.
Вставить опоры.
Сделать опалубку из дощатой основы или ламинированной фанеры (преимущество – идеально гладкая поверхность), закрепить конструкцию распорками для большей устойчивости.
Выполнить армирование ленточного основания при помощи арматуры 8 или 10 мм и стальной проволоки. Бетон должен покрыть пояс из арматуры слоем не менее 5 см.
Опоясать опоры арматурным каркасом.
Залить бетонную смесь.

Если основание обустраивается на холмистых участках, необходимо сделать ступенчатую конструкцию ленты.

Столбовой и свайный фундамент

Столбовой и свайный фундамент для забора своими руками схож, по своей сути, но в последнем случае предполагается применение готовых железобетонных опор, чаще всего с винтовой лопастью. Расчет шага между опорами зависит от особенностей забора и обычно составляет 2-3 м. Под сваи роется углубление диаметром на 15-30 см шире диаметра опор. Глубина выемки под столбы должна составлять от 100 до 150 см

Важно максимально вертикально выровнять их. Для этого применяется отвес или уровень. Процесс создания столбчатого фундамента под забор

Процесс создания столбчатого фундамента под забор

Между собой сваи соединяются ростверком – незаглубленной бетонной лентой – для придания конструкции жесткости. Он может выглядывать из земли или находится на нулевом уровне. Выставленные сваи заливаются бетонной смесью и оставляются до полного застывания. Советуется использовать гидроизоляцию между ростверком и поверхностью грунта. Для этого ростверк покрывают рубероидом и водоотталкивающей мастикой.

Затем основание покрывают теплоизоляцией, чтобы отсечь мостики холода, исходящие от почвы. Ее закладывают, начиная с нижней части ростверка. Между процессом установки гидро и теплоизоляции должна пройти неделя. Слой утеплителя затем отделывают для его защиты от внешней среды и придания конструкции эстетичности.

Комбинированный и каменный забор

Комбинированный фундамент под кирпичный забор жесткий, поэтому может применяться для тяжелых стенок. Для его обустройства требуется глубина траншеи – 50 см и ширина – до 25 см

Через каждые 2-3 м необходимо сделать выемки под столбы (важно отмерить ровное расстояние между пролетами)

Ширина выемок должна быть не меньше 40 см, а глубина на 40 см ниже уровня замерзания почвы, чтобы минимизировать влияние возможного пучения на фундамент для кирпичного забора. Зачастую глубина выемок под столбы оставляет — 1.5 м. Для придания жесткости ленте и опорам применяется армирование по их поверхности.

Забор из камня – это самый прочный, долговечный и дорогой вариант. Для него армирование не требуется, так как камень разного размера в комбинации с бетоном сам по себе выполняет связующую функцию. Чтобы придать конструкции ровности, вокруг больших камней выкладываются меньшие элементы. Кладка может выполняться сухим или мокрым способом (с раствором).

Как рассчитать нагрузку забора на фундамент?

Какой бы тип забора не был выбран, перед началом работ необходимо провести расчет для забора с фундаментом, чтобы определить нагрузку его стенок на основание. Сначала проводится описание характеристик грунтового массива:

Застывание ленточного фундамента под забор в опалубке

его тип;
подверженность пучению;
глубина промерзания;
уровень залегания вод.

Также берутся во внимание временные (ветер) и постоянные факторы нагрузки на основание (давление фундамента на почву и вес всего забора). Для ленточного фундамента расчет делается так: S = /, где. Для ленточного фундамента расчет делается так: S = /, где

Для ленточного фундамента расчет делается так: S = /, где

S – площадь основы конструкции (нижней стороны);
k (n) – коэффициент, указывающий на надёжность конструкции;
F – сумма нагрузки на почву (вес фундамента плюс забора с учетом давления ветра);
k (c) – коэффициент, указывающий на условия работы, например, для бетона показатель равен 1.1;
R – неизменный показатель сопротивления грунта в зависимости от его типа (супесь, суглинка и т.д.). Например, плотная глина дает сопротивление 6.0 кг/см2.

Заливка основания, советы

Один из важных и ответственных моментов – заливка фундамента. Этот процесс имеет огромное значение во время устройства основания под забор, поэтому перед тем, как приступить непосредственно к заливке бетонного раствора в опалубку убедитесь, что все в порядке и приготовьте необходимые инструменты.

Специалисты рекомендуют дать постоять бетонному раствору около 10 минут, а уже потом заливать в опалубку. Распределяйте смесь по всему периметру, не оставляйте и миллиметра свободного пространства. Не забывайте штыковать залитый в опалубку раствор, для удаления воздуха.

Когда весь раствор залит, тщательно утрамбуйте его (в идеале лучше использовать глубинный вибратор, если такого нет, вполне подойдет металлический пруток или лопата). Затем выровняйте поверхность при помощи шпателя. Не забудьте укрыть поверхность основания пленкой, чтобы защитить от потери влажности и осадков. Если вы заливали фундамент под забор выше уровня земли и планируете делать облицовку, то к этим работам можно приступать через месяц после снятия опалубки.

Если вы готовите бетонную смесь самостоятельно, то соблюдайте все установленные пропорции. Нельзя экономить на материале, в дальнейшем это приведет только к ослаблению прочности бетона и может вызывать деформацию ограждения и все работы по устройству будут напрасны. Для ленточной основы под забор соотношение материалов берут 2:2:1 – щебень: песок: цемент. Марку цемента при этом желательно использовать М200.

Во время установки опор для забора не забывайте, что металлические трубы подвержены коррозии. Поэтому обязательно используйте специальную краску для металла, защищающую поверхность от возникновения коррозии под воздействием атмосферных осадков.

Раствор

Бутовый камень. В случае с использованием бутового камня достаточно изготовить цементный раствор. Для этого необходимо: цемент марки 400 (можно использовать выше) смешать с песком в соотношении 4 части песка 1 часть цемента, добавить воду и тщательно перемешать (использование бетономешалки значительно облегчит работу). Раствор должен быть жидким, чтобы мог просочиться между камнями.

Монолит. Раствор для монолитной заливки изготавливается так: одна часть цемента марки 400 смешивается с тремя частями песка, тремя частями щебня и водой. Доводится до состояния редкой каши. Затем можно заливать.

Технология заливки своими руками: пошаговая инструкция

Случаи применения

Ленточный фундамент пользуется популярностью у строителей при возведении заборов, несмотря на свою небольшую глубину залегания. При соблюдении правил строительства служить конструкция будет долго. Фундамент можно украсить, а также увеличить срок службы усилив каркасом из металла. Основание нужно возводить для следующих видов забора:

Сплошной деревянный.
Каменный.
Из кирпича.
Массивный забор из профлиста.

Большая масса перечисленных заграждений диктует необходимость формирования укрепляющего пояса в грунте. К тому же сплошные заборы имеют большую парусность, что уменьшает устойчивость при сильном ветре без укрепления земли.
