Утепление кровельного пирога
Важно провести качественную теплоизоляцию, так как через крышу теряется максимум тепла из помещения. Причина в физических процессах с поднятием теплого воздуха вверх, а также площадью кровельной конструкции, которая здесь является преимущественной!. Первоначально, очень желательно, чтобы на внутреннюю поверхность для последующей отделки была помещена супердиффузионная мембрана
Данный материал исключает выдувание тепла из утеплителя и его намокание, но одновременно не препятствует выходу из него пара наружу. По укладке материала имеется множество требований, соблюсти которые практически невозможно в процессе, ведь изоляция устанавливается с обратной стороны, под кровлю. Поэтому, в подобных условиях, нужна хотя бы качественная гидроизоляция без повреждений, иначе приступать к работе бессмысленно;
Первоначально, очень желательно, чтобы на внутреннюю поверхность для последующей отделки была помещена супердиффузионная мембрана. Данный материал исключает выдувание тепла из утеплителя и его намокание, но одновременно не препятствует выходу из него пара наружу. По укладке материала имеется множество требований, соблюсти которые практически невозможно в процессе, ведь изоляция устанавливается с обратной стороны, под кровлю. Поэтому, в подобных условиях, нужна хотя бы качественная гидроизоляция без повреждений, иначе приступать к работе бессмысленно;
- Далее, между стропилами закладывается утеплитель. Лучше выбрать базальт в плитах, который отлично зарекомендовал себя и является одним из лучших и долговечных материалов. Толщина утепления – минимум 150 мм. Можно и нужно укладывать материал послойно, например, при выборе данной толщины, слоями в 100 мм + 50 мм;
- Первый слой утеплителя укладывается с ужимкой до 20 мм по ширине, чтобы получить плотное прилегание к стенкам стропильной конструкции. Утеплитель можно дополнительно прижимать тонкой рейкой обрешетки, чтобы зафиксировать его и предотвратить смещение и оползание в будущем;
- Второй слой в 50 мм, или толщиной в 100 мм, по индивидуальному решению, закладывается с закрытием стыков предыдущего слоя, чтобы минимизировать мостики холода между базальтовыми плитами. Фиксирующая обрешетка не нужна, так как на дальнейшем этапе будет выполнена подшивка потолка;
- Следующий слой – пароизоляционная мембрана. При покупке материала удостоверьтесь в его качествах, проконсультируйтесь с продавцом. Это должна быть именно изоляция мембранного типа, которая не пропускает пар из помещения в утеплитель, но выпускает его из слоя утеплителя в помещение. Соответственно, нужно будет установить материал правильной стороной к теплоизоляционным базальтовым плитам. Монтаж выполняется промышленным степлером с проклейкой всех креплений, а также стыков.
Важно выполнить расчет точно по размерам ниши в стропильной системе, и подобрать утепление таким образом, чтобы его можно было зафиксировать наружной подшивкой. Если ниша 200 мм, а общий слой теплоизоляционных плит 150 мм, нужно будет дополнительно установить фиксирующие планки!. На следующем этапе, на стропила крыши устанавливается материал внутренней подшивки потолка
Сегодня чаще выбирают ОСП панели, фанеру и гипсокартон, в зависимости от последующих декоративных работ
На следующем этапе, на стропила крыши устанавливается материал внутренней подшивки потолка. Сегодня чаще выбирают ОСП панели, фанеру и гипсокартон, в зависимости от последующих декоративных работ.
Удобнее работать с ОСП и фанерой, но если будет производиться покраска потолка, нужен влагостойкий гипсокартон!
Возможности мансард разной площади
Наибольший интерес вызывает планировка верхнего уровня для малогабаритных и средних домов. В зависимости от площади жилья возможны следующие варианты:
Проект 6х6 м. Постройки такого размера обычно используются для сезонного пребывания (как летняя дача). Наилучший вариант – планировка верхнего этажа по типу студии. Для комнаты можно подобрать любой дизайн. Минус проекта – часть площади займет лестница, и места для санузла не останется.

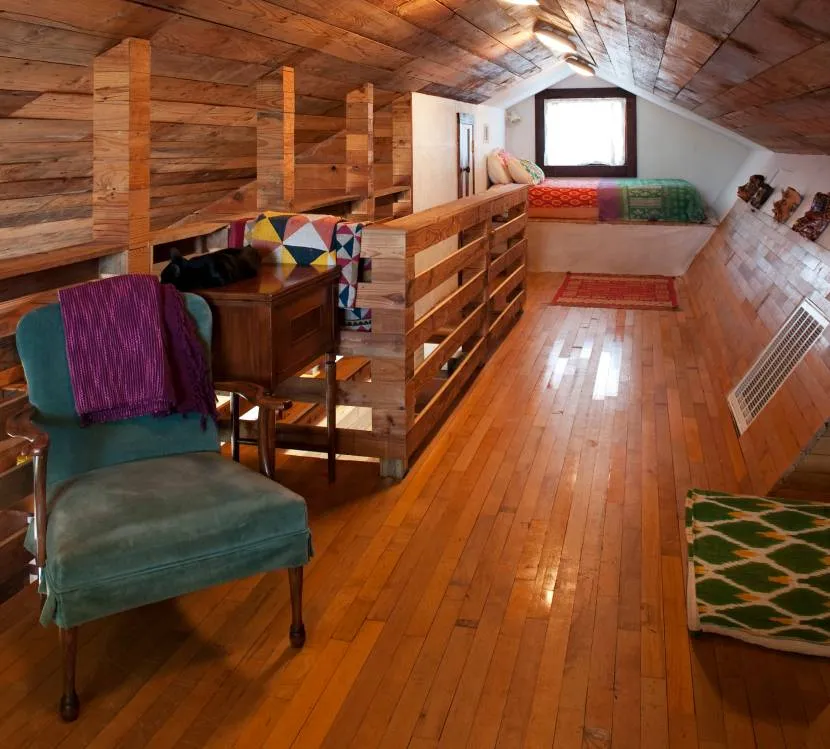

Планировка скромного пространстваИсточник hzcdn.com
- Дом 6х8 м. Маленький, но комфортный, вполне пригодный для круглогодичного проживания. На верхнем уровне хватит квадратных метров, чтобы уместить кабинет или мастерскую. Можно сделать и спальню, но для полноценного туалета места по-прежнему маловато, а бегать ночью туда-сюда быстро надоест.
- Дом площадью 6х9 м. Мансардный этаж достаточен для спальни и детской; найдется метраж для ванной или гардеробной. При планировке ванной учитывают расположение стояков внизу; это поможет сократить инженерные коммуникации и расходы на их монтаж.

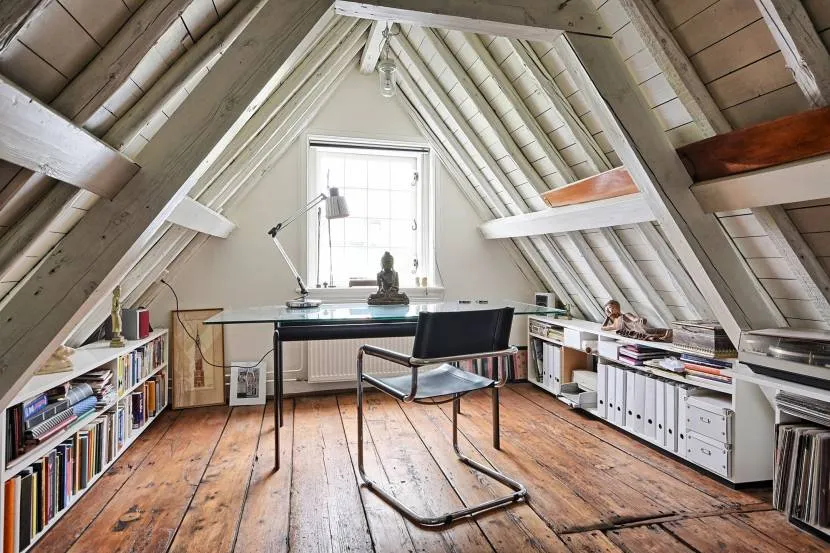

Кабинет на мансардном этажеИсточник pinimg.com
Дом площадью 12х13 м. Пространства хватит для любой планировки мансарды с двускатной крышей; проекты такой площади оптимальны для комфортного размещения семьи из трех поколений. Под крышей достаточно места, чтобы обустроить уютную спальню, светлую детскую и ванную; останется место и для кабинета.
Планировка мансарды в доме 12х13 мИсточник lestnitsygid.ru
О вариантах обустройства мансарды в следующем видео:
Приемы планирования пространства
При планировке мансарды определяют количество, размер и конфигурацию помещений, также подбирают добротные кровельные и отделочные материалы. Однако на комфорт жизни влияет не только качество материалов, но и планировка наполнения помещений.
Наработаны приемы, помогающие оптимально распределить пространство. При планировке комнат окажутся полезными следующие подсказки:
Кровать в спальне размещают под наклонной поверхностью, это поможет максимально использовать площадь. Спальное место можно разместить вдоль наклонной стены или изголовьем к ней. Последний вариант менее травмоопасен, так как не придется опасаться за свою голову.

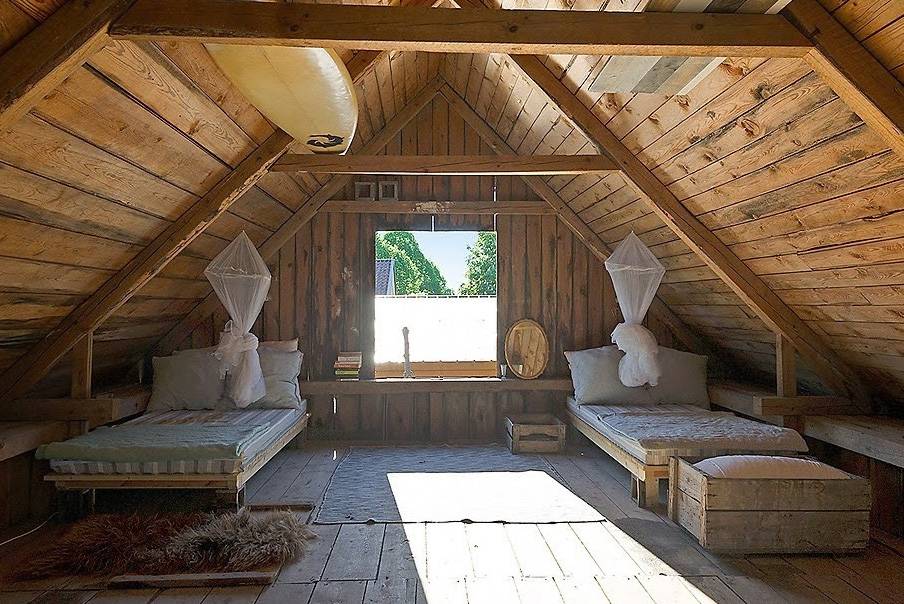

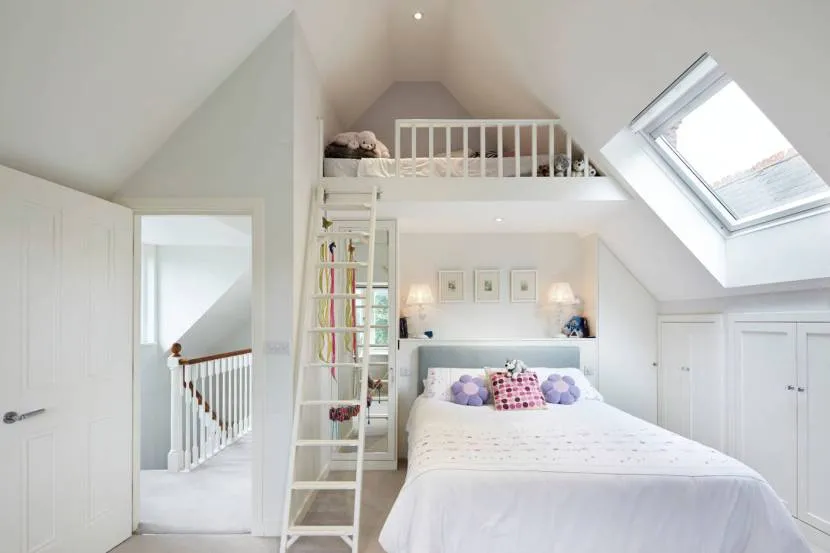

Компактное распределение спальных местИсточник hzcdn.com
Наиболее удобное место для громоздкой мебели – у самой высокой стены
Некоторые предметы выгодно делать на заказ – они идеально впишутся в выбранное место и сэкономят площадь.
В ванной комнате важно выбрать правильное место для установки сантехники. В месте монтажа раковины высота мансарды должна быть не менее 1,5 м, в месте монтажа унитаза – минимум 0,9-1 м.

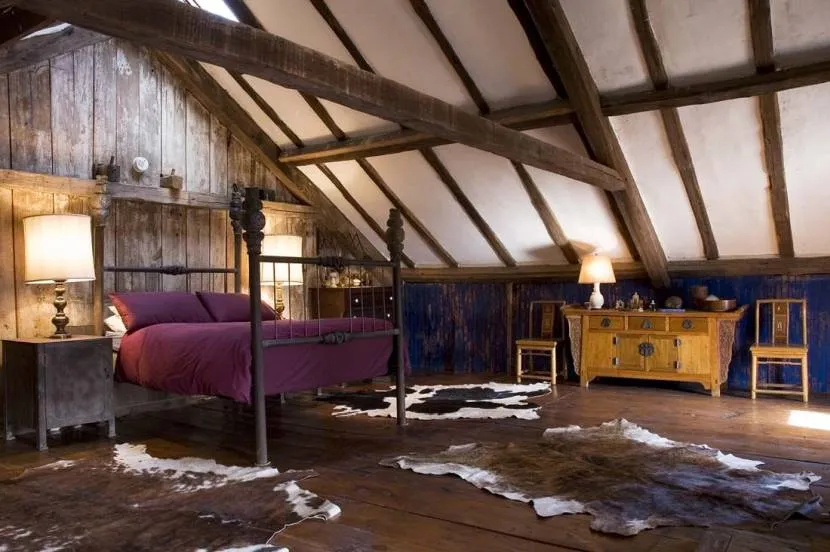

Оригинальный дизайн спальниИсточник pinimg.com
О тонкостях планировки мансардного этажа в следующем видео:
Коротко о главном
Большинство популярных проектов частных домов обладают мансардным этажом, что неудивительно, учитывая экономичность и оригинальность подобного конструктивного элемента. Мансардные крыши различаются своим устройством, что влияет и на характеристики расположенных под ними помещений.
Мансардный этаж можно превратить в полноценное жилье, если следовать нормам строительства, утеплить стены и защитить их от влаги, провести вентиляцию и позаботиться о достаточном освещении. Комфорт проживания и возможности обустройства также зависят от высоты аттиковых стен и способов планировки пространства.
Преимущества и недостатки
У мансарды деревянного дома есть свои преимущества и недостатки. Вот некоторые из них.
Плюсы:
- Значительное увеличение жилого пространства;
- Строение становится привлекательным и интересным внешне;
- Создание жилого этажа в готовом деревянном доме, которое не требует переезд владельцев на время строительства;
- Приемлемая стоимость (если сравнить со строительством деревянного дома с нуля для увеличения площади).
Минусы:
- Уменьшение пространства по углам крыши в форме треугольника. Как вариант, можно соорудить ломаную конструкцию;
- Установка специальных оконных систем для мансардного этажа, они обходятся дороже, чем стандартные.
- Достаточно длительный и трудный монтаж, учитывая применение различных материалов и инструментов и сложность работ.
Материалы для утепления
Вариантов в этом плане множество. Но я бы не рекомендовал для утепления крыши и межэтажного перекрытия минеральные ваты. Влага в этих местах будет по-всякому. И чтобы минераловатные утеплители не впитывали её в себя, их необходимо исключить. Конечно, можно ими сделать утепление стен мансарды. В этом нет ничего плохого. Но потолок, полы, утепление крыши мансарды, лучше всего сделать пенополистиролом (пеноплексом). Он не впитывает влагу, не горюч, отличный теплоизолятор.
Знаю из практики, что многие люди проводят утепление мансарды пенопластом. Дёшево, быстро, но не практично. Пенопласт всё-таки не совсем экологичный продукт (лучше его оставить для улицы), а также он легко возгораем. Оптимальный вариант — добавить немного денег и приобрести пеноплекс. Но, как говорится – хозяин-барин, утепляют часто и пенопластом.
Встречалось и такое, что потолок утепляли базальтовой ватой, но пароизоляцию не сделали. Через полгода эта вата бала настолько напитана водой, что пришлось всё вскрывать и менять утеплитель полностью. В нашем случае это вообще не приемлемо.
Хорошим вариантом межэтажного утепления будет старинный дедовский способ. Это утепление глиной с деревянной стружкой (не с опилками). Честно сказать, так мало, кто будет делать, но всё-таки метод работает хорошо. Просто берёте глину, стружку и воду. Хорошо это перемешиваете до консистенции густой сметаны, затем заливаете на черновой пол. Обязательно делать сверху гидроизоляцию (кровельные плёнки), снизу – пароизоляцию (как бюджетный вариант – укладываете на черновой пол картон, пропитанный олифой). Минус такого метода – тяжёлая крыша, долгий и муторный производственный процесс. Сохнуть глина будет долго.
Ещё возможно утепление перекрытия керамзитом. Также хороший вариант. Не горюч, отличный теплоизолятор, но может впитывать влагу, поэтому опять же в обязательном порядке – паро и гидроизоляция. Есть дорогой, но не традиционный вариант утепления: пробка «Термокорк». Изумительные теплоизоляционные свойства, но приличная цена.
Я не случайно уделил большое внимание межэтажному перекрытию, причина, я думаю ясна. Мои рекомендации в выборе утеплителя для этих целей таковы: экструдированный пенополистирол (пеноплекс), глина со стружкой, керамзит
Ещё, обязательно необходим вентиляционный, воздушный зазор между теплоизоляцией и гидроизоляционным слоем. Чтобы все элементы конструкций «дышали».
Ванная комната
Как правило, санузел редко располагают на мансардном этаже маленького дома. В больших коттеджах ванная комната организуется в качестве дополнительного санузла к спальне или гостевой комнате.
Лучше всего продумать расположение ванной уже на этапе проектирования дома, поскольку это потребует проведения сложных инженерных коммуникаций: канализации, вентиляции, водоснабжения, электричества. Кроме того, мансарду необходимо качественно утеплить, чтобы в холодные периоды нахождение в ванной комнате не приносило неудобств.
Было бы неплохо, если бы под мансардой располагалась кухня или санузел первого этажа. В этом случае удобнее осуществлять монтаж коммуникаций для мансардной ванной комнаты.
Архитектурную асимметрию при оформлении нужно использовать в свою пользу. Для этого под скосами лучше встроить системы хранения гигиенических средств или бытовой химии, умывальник или унитаз. Мебель и сантехнику с учетом эргономики мансарды советуют выбирать компактную и многофункциональную. Встроенные либо подвесные шкафы и полки сэкономят полезное пространство.
Ванну советуют устанавливать возле стены или в углу. Если площадь мансарды ограничена, то можно ограничиться душевой кабиной.
Цветовая гамма для мансардного санузла уместна любая, но при наличии маленькой площади необходимо помнить, что темный цвет сужает помещение. Стеклянные и зеркальные элементы, наличие хромированных деталей добавят воздушности и современности. Глянцевая поверхность потолка или пола зрительно расширит стены мансарды.
Главное требование к отделочным материалам – влагоустойчивость. На потолке замечательно будет смотреться натяжное полотно либо пластиковые панели. Напольное покрытие уместно в виде керамической плитки, пластика или паркетной доски. Облицовка стен предполагает использование любого водостойкого материала.
Специалисты уверяют, что в санузле можно отказаться от центральной люстры, а использовать только встроенные светильники. Потребуется монтаж дополнительной подсветки в зоне умывания. В остальных случаях точечные источники света носят декоративный характер.
Каковы критерии по обустройству кухни в мансарде?
Перед тем как декорировать и украшать мансарду, необходимо подумать об ее практической части. Выделим некоторые основные критерии по ее обустройству.
- Теплоизоляция. Летнее время в мансарде может быть довольно душно, а в зимнее наоборот – прохладно. Чтобы этого не случилось, нужно подумать о применении двойного слоя теплоизоляции.
- Коммуникация. О газовой подаче, электричестве, кондиционере и других деталях необходимо продумать еще при строительстве. Однако если вы хотите что-либо поменять, нужно обратиться к специалистам. Это необходимо для того, чтобы грамотно составить проект. В нем будут предусмотрены все детали, которые будут применены в дальнейшей практике. К тому же, при таком подходе, у вас точно не будет проблем с функциональностью.
- Окна. Также, нужно определиться с числом окон и их качеством. Так, например, профессионалы советуют ставить окна с вентиляционными клапанами. Стоит отметить, что для особо оригинальных клиентов есть идея сделать кухню в мансарде открытой. Это обеспечит красивую панорамную картину, а сама мансарда будет выглядеть немного больше.
Как вычислить площадь мансарды?
Для расчета площади мансарды, представим ее в форме прямоугольника. Затем, умножим высоту помещения (берем наиболее узкую часть наклона потолка), длину и ширину прямоугольника. Такой метод подойдет для любых типов мансард и наклонов кровель. Однако есть и единичные случаи, при которых высота меньше полуметра, либо уклон кровли очень большой. При этом расчет производим, применяя определенную формулу:
П = А*L+2B*0,7L или П = L(A+1,4B),
где П – площадь; А – ширина пола; L – длина помещения; В – ширина пола.
Оставшиеся цифры – постоянный коэффициенты.

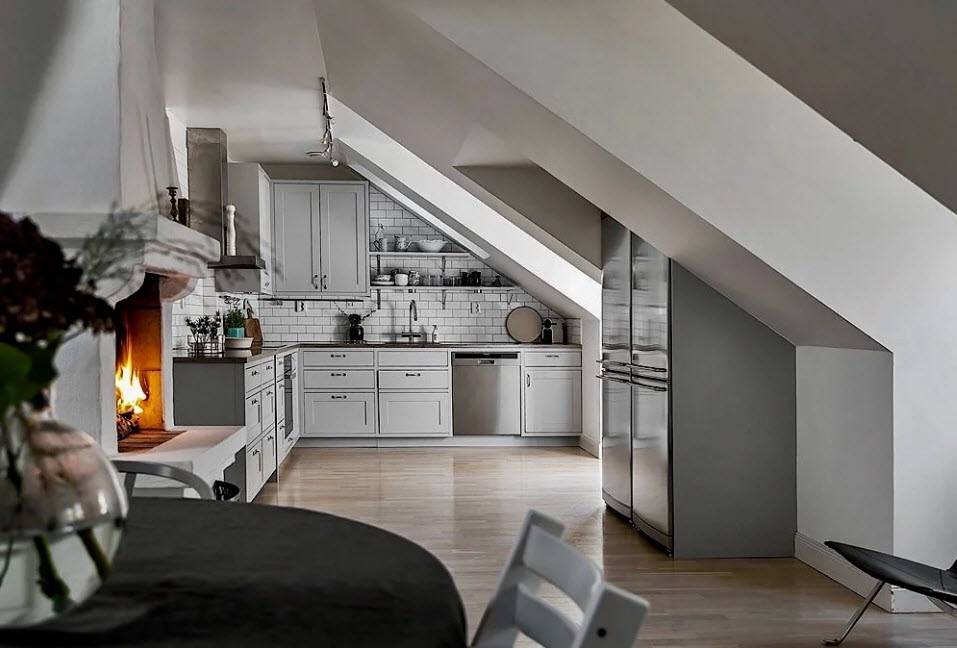

Рисунок 2. Организация кухни в мансарде.
Тип стропильной системы
Для обустройства мансарды стропильная система изготавливается элементами наклонного, либо висячего типа. При наклонном типе, стропила ставятся треугольником, имеющим ровные грани. Опора при этом приходится на мауэрлат, который крепится по периметру стен, на доп. опоры, в свою очередь, устанавливающиеся под стропилами. Висячий тип отличается: дополнительные балки не используются для установки стропил. Опора идет только на сами стены. Также, можно использовать и затяжки. Стропилы выполняют функцию изгиба и сжатия.
Перед тем как создать систему, нужно корректно подсчитать площадь мансарды, учитывая также особенности ее строения и устройства.
Вентиляционная система
Для чего необходима вентиляция в мансарде? Прежде всего, это связано с поддержанием комфортной температуры, уровня влажности, а также для постоянного поступления свежего кислорода в мансарду. В связи с этим, нужно поставить принудительную систему вентиляции, основанную на специальном вентилируемом оборудовании, которое организовывает циркуляцию воздушных масс с необходимой скоростью. Такой обмен воздухом не на много уступает естественному, однако все же обладает некоторыми минусами, например: повышенная цена, регулярные затраты электроэнергии, а также, он зависит от наличия электричества и работоспособности прибора.
Остекление мансарды
Поставить стекла в мансарде вы можете по-разному:
- Вертикально. Эта идея представляет собой монтаж окон ПВХ на торцах. Так, поставить окна вертикально, не имеет никаких отличий от обычного монтажа в любых проемах зданий.
- Путем создания дополнительных скатов. Эта идея не пользуется особой популярностью в силу трудоемкости и высокой цены. Тем не менее, некоторые клиенты все же выбирают ее. Суть заключается в создании дополнительного ската на крыше, а между ним и оставшейся кровлей осуществляется монтаж окна.
- Установка на крыше. В наше время, можно установить стеклопакеты в саму конструкцию кровель. Такое решение обеспечит освещение помещения и придаст ему оригинальный вид.
Нюансы планировки мансардного этажа
Чертеж мансардного этажа в доме может предусматривать два способа планировки:
- Студийный. Когда вся мансарда – это одно просторное помещение, выполняющее функции спальни, кабинета, зоны отдыха, детской комнаты.
- Ячеистый. Такая схема разбивает помещение мансарды на зоны, что даёт возможность обустройства комнат различных по назначению.
Конструктивные особенности мансардного этажа, тип крыши определяют некоторые особенности, которыми внутренняя обстановка и перепланировка этого помещения в доме отличается от обустройства в планировщике интерьера обычного этажа дома или дачи.
Когда ведётся новое строительство, используется готовый чертёж, планировка чердачного помещения обуславливается заранее, остаётся только выбрать стиль дизайнерского решения. Стандартные проекты предлагают дома с мансардой для небольших участков: с размерами 6х6, 6х9, 8х8, 6х8, 8х9.

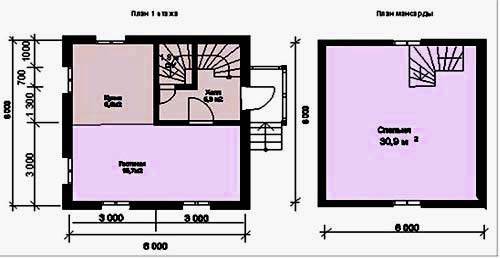

Планировка дома 6х6 с мансардой
Если нужна индивидуальная планировка, архитектурные бюро выполнят любые заказы. Перепланировка старого дома заставляет учитывать особенности конструкции, созданной ранее.

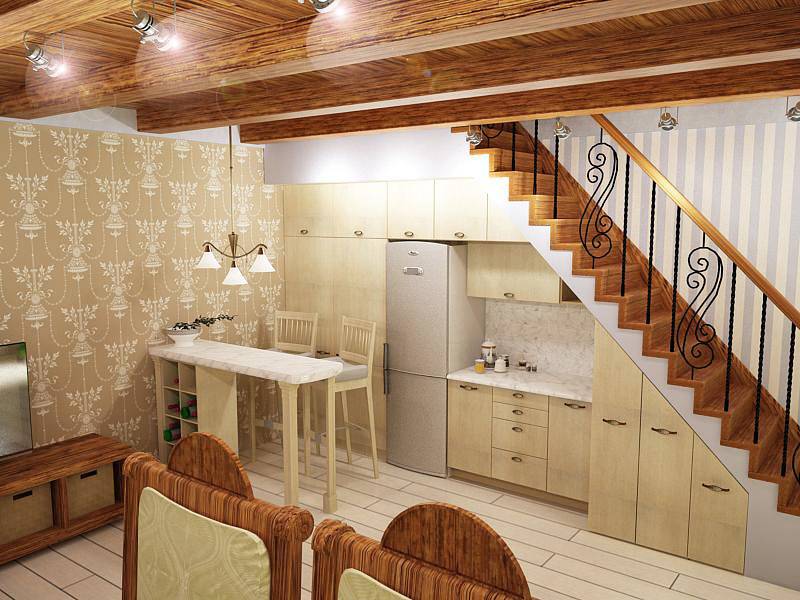

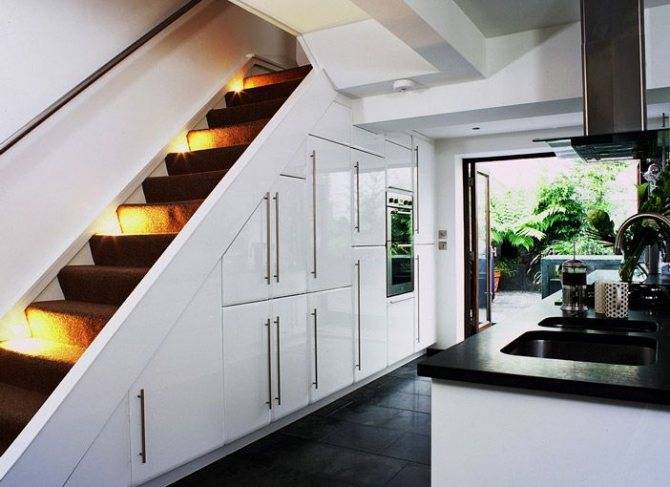

Преимущества и недостатки кухни под лестницей
Правильно распланированный дизайн кухни с лестницей на второй этаж имеет довольно много положительных сторон:
- Сохранение жилого пространства: гостиной, спальни, детской;
- Оригинальный дизайн. Красиво оформленные ступеньки, перила могут стать изюминкой интерьера;
- Компактное размещение рабочей зоны. Такая зона порой выглядит не слишком привлекательно. Мойку, плиту можно спрятать под ступеньками, а акцент сделать на красивом обеденном столе, барной стойке;
- Возможность оборудования дополнительных систем хранения. Их обычно размещают в самих ступеньках. В шкафчиках можно будет хранить посуду, бытовые приборы, временно ненужные вещи.
Чтобы избежать этих сложностей, нужно планировать расположение рабочей зоны еще на этапе строительства дачи. Также минусом является проникновение неприятных запахов с кухни на второй этаж. Решить эту проблему можно лишь с установкой двери на втором этаже, что не всегда возможно.

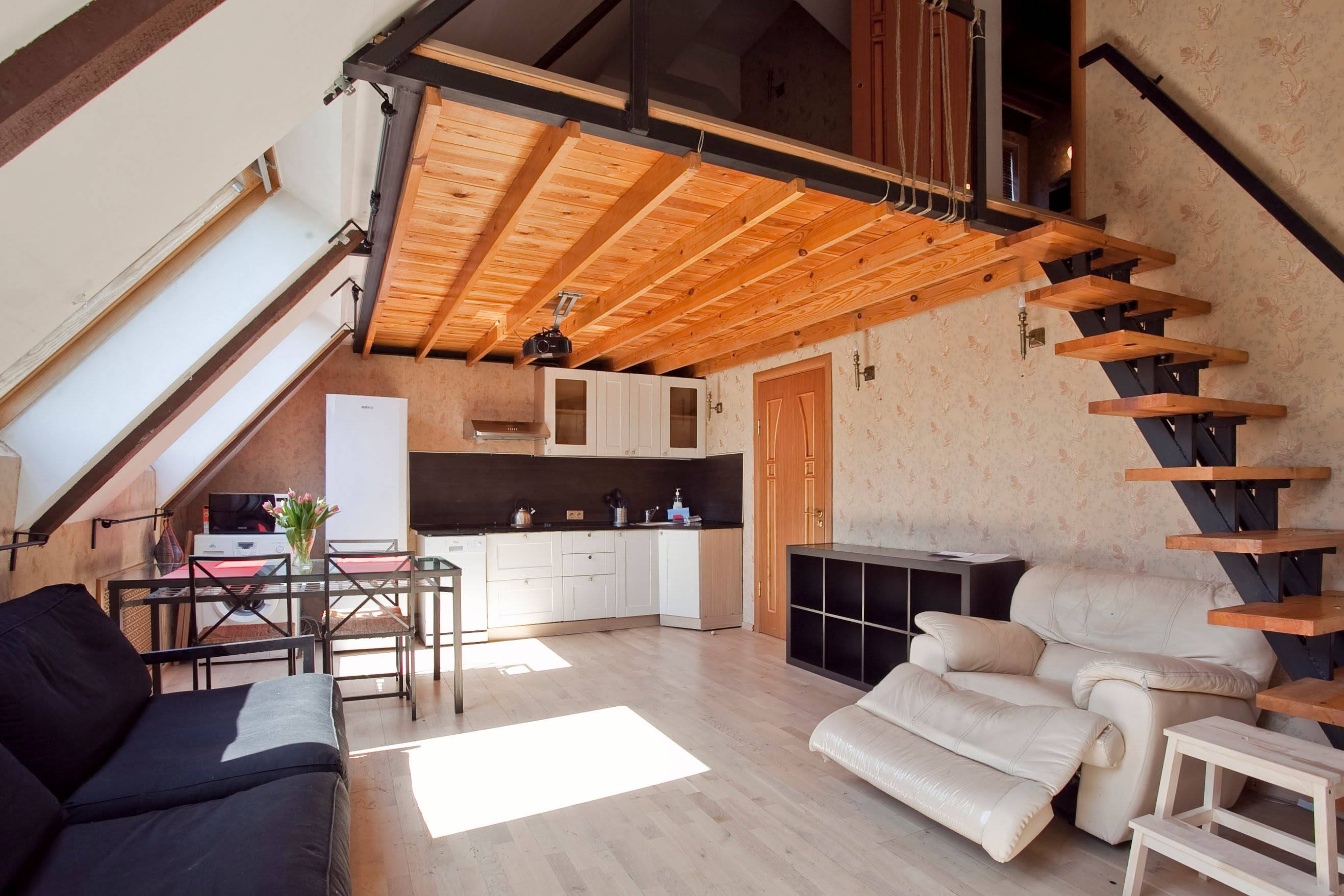

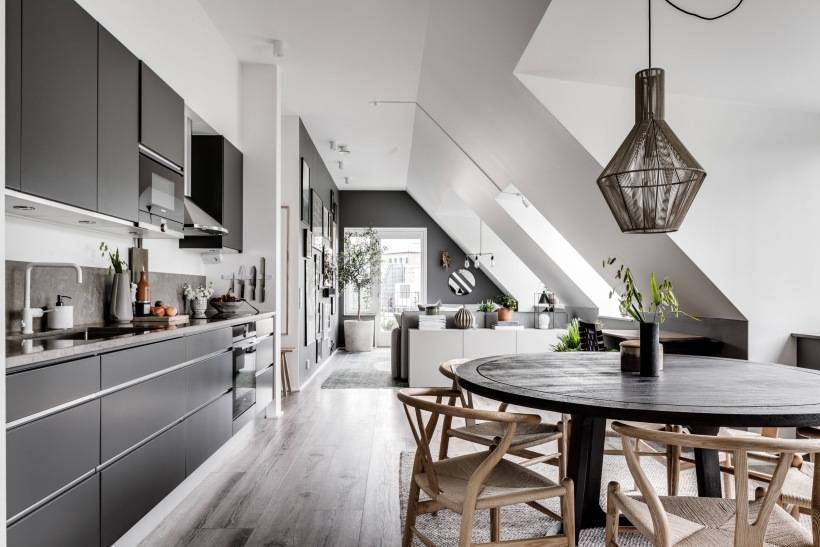

Маленькая кухня в отдельной зоне мансарды
Также, мансардные интерьеры часто встречаются в гостиницах, ведь отельеры стремятся использовать каждый квадратный метр здания, которыми управляет. Данный проект представляет собой номер в небольшом немецком отеле. Чердачное помещение большого загородного дома служит бюджетным гостиничным номером для туристов.

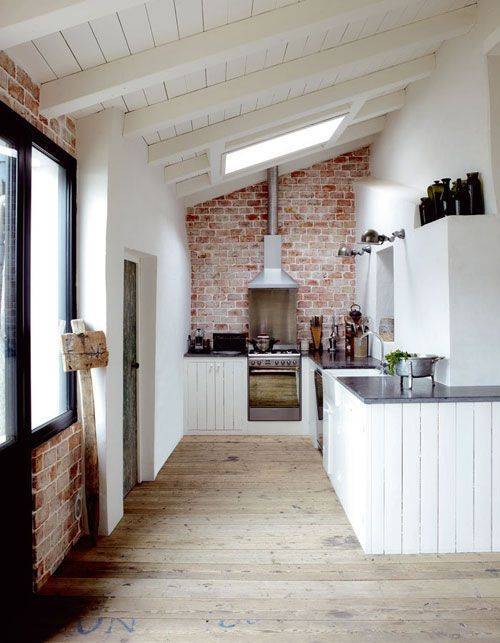

Кухня в размещена в нише под крышей
Помещение мансарды имеет сложную планировку с перегородками. Глухие перегородки отделяют санузел, благодаря чему под скатом крыши образовалась ниша, в которой была установлена кухня. Самый простой кухонный гарнитур из ДСП был вписан в сложное пространство под крышей.

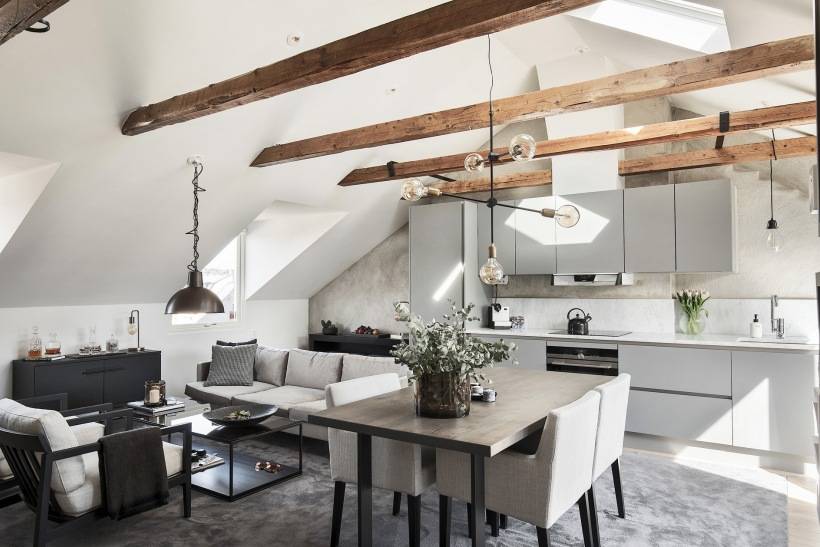

Вид на кухню из гостевой зоны

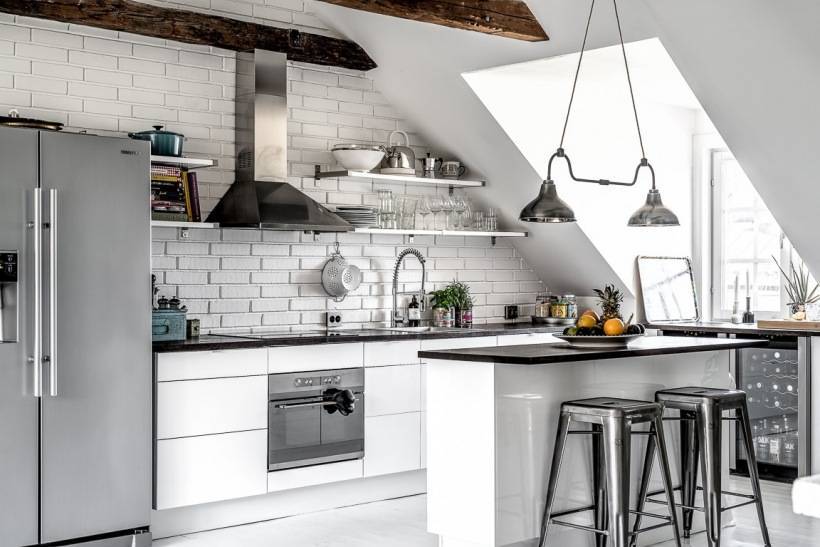

Кухонный гарнитур рядом с мансардным окном
На что следует обратить внимание при обустройстве мансардной кухни?
Планируя функциональную мансардную кухню, обратите внимание на основные элементы. В случае наклонов все должно быть подогнано по размеру и функционально расположено. Мансардная кухня с уклоном — проект, требующий от вас изобретательности и логики.
Кроме всего прочего, она кажется намного практичнее в использовании, а также более уютной. Интересно, что кухню на невысоком чердаке тоже можно правильно обустроить.
На чердак можно поместить холодильник, посудомоечную машину, духовку, а также плиту и стол со стульями, также вам не нужно ограничивать себя в отношении каких-либо столешниц и другой кухонной техники. Нет сомнений, что кухня с гостиной на чердаке, безусловно, удачный вариант. Такое расположение комнат придает интерьеру стиль, шарм, легкость и современную атмосферу.
Если вы еще находитесь на стадии планировки мансардных помещений, помните, что быстрее всего нагревается последний этаж. Первое — это обогрев крыши, а другой — то, что тепло естественным образом распространяется вверх, поэтому на чердаке накапливается высокая температура с нижних этажей. Кухня — это комната, в которой мы готовим, что добавляет еще одну степень тепла. По этой причине современная кухня на чердаке должна располагаться на северной, наименее солнечной стороне постройки. Это определенно увеличивает комфорт использования помещения.
Строительство мансардного этажа (мансарды)
Как полезная площадь мансарды зависит от угла наклона крышиПрежде чем приступить к строительству нужно создать проект мансардного этажа. Проект можно сделать самостоятельно или обратиться к профессионалам.
Отметим, что строительство мансарды своими руками вполне по силам каждому. А вот учет всех определяющих факторов и расчет нагрузок осуществить без специальных знаний довольно трудно.
Для начала выясним, что влияет на проект мансарды.
Выбрать внешний вид мансардной крыши довольно сложно, т.к. на это влияет ряд факторов:
визуальный эффект. Прежде всего, в расчет берутся субъективные ощущения. Окончательный выбор может пасть на другую модель, но стартовая отметка находится здесь;
жилая площадь. Стропильная система двухскатной крыши «крадет» площадь и создает «глухие» зоны, а вот вальмовая крыша позволяет использовать почти все пространство мансардной надстройки;
финансовые возможности. Односкатная крыша – наиболее дешевый вариант;
кровельный материал. Некоторые виды кровельного материала могут применяться в том случае, если выдержан определенный угол уклона крыши. Например, для черепицы угол должен составлять не менее 25о, а для профнастила ПК-100 (высота волны 100 мм.) достаточно 3-4 о;
общая архитектура здания;
ветровая и снеговая нагрузка. Снег должен сползать с кровли;
состояние несущих стен и фундамента. О состоянии несущих стен можно судить после визуального осмотра. Наличие трещин говорит о проблеме. Использование пористого материала при строительстве дома снижает способность стены выдержать нагрузку, создаваемую мансардой. Судить о фундаменте сложно. Но зная его вид и то, какие материалы и технология использовались при его строительстве можно рассчитать, какую нагрузку он способен выдержать;
устройство внутренних коммуникаций и простота подключения к ним;
выбор окон. Установка специальных мансардных окон (наклонные окна – сдвижные, поворотные, раздвижные) осуществляется непосредственно в стропильную часть. Они более дорогие, но позволяют обеспечить лучшую вентиляцию. Чтобы установить вертикальные окна нужно строить стены или фронтоны. Площадь поверхности светопропускающих конструкций должна составлять не менее 12,5%;
выбор материала для строительства. Наиболее дешевым и популярным вариантом выполнения работ является применение дерева. Технология каркасного строительства достаточно проста. Ошибочно считать, что возводить деревянный мансардный этаж недопустимо. Согласно СНиП 21-01-97 использование деревянных конструкций при строительстве мансардного этажа допускается при должной обработке древесины и высоте здания до 75 м.
сложность расчетов. При строительстве односкатной кровли нагрузки на несущие стены распределяются неравномерно. Игнорирование этого факта приведет к оседанию стен и разрушению фундамента.
Основные формы крыш представлены на рисунке.
Какие формы крыш существуют (виды, типы)
Нюанс. Чем меньше угол в месте примыкания крыши к стене, тем больше полезной площади получится.
Некоторые проекты домов с мансардным этажом представлены на фото.
Варианты оформления мансардного этажа
Перед началом работы у вас на руках должны быть рисунок, эскиз, схема или чертеж со всеми размерами.
Представленные ниже чертежи домов с мансардой дадут представление о том, что нужно наносить на схемы.
Чертежи домов с мансардой – схема 1Чертежи домов с мансардой – схема 2Чертежи домов с мансардой – схема 3
