Особенности сборки металлических стеллажей
Стеллажи из металла могут свариваться или собираться на болты. Со сваркой обычно вопросов не возникает. Если используется уголок, соединять можно внахлест — разница в 3-5 мм при укладке полок незаметна. При желании, можно вырезать лишнее в одной из полочек, сварить встык, но подрезка занимает много времени, а особой разницы вы все равно не увидите.
Как вырезать уголки для ровного соединения
Со сборкой каркаса для стеллажа на болтах порядок такой: сначала собирают отдельно квадраты боковин и полок, затем их скручивают вместе. На каждое соединение желательно не менее двух болтов — для большей жесткости (меньше люфтит).
Если своими руками собираются стеллажи для гаража из профильной трубы, порядок работы другой. Сначала собирают боковины, к ним крепят короткие поперечины. Получаются два прямоугольника с перекладинами. Потом они соединяются поперечинами.
Способы болтового соединения профильных труб
Как можно сделать соединения смотрите на фото. В одном случае сварка все-таки нужна — приварить «подпяточник», в другом можно обойтись без нее — вырезать «уши», загнуть и за них цеплять.
Есть еще один способ — специальные краб-системы. Это металлические пластины со сформованными под профиль выемками. В пазы закладываются трубы, потом две пластины стягиваются болтами.
Краб-системы для профильных труб
Очень большие нагрузки такое соединение вряд ли выдержит, зато есть неоспоримы плюс — не надо сверлить кучу отверстий в металле. В профилированной трубе это, безусловно, проще, чем в толстостенном уголке, но все равно отнимает много времени и сил.
Кстати, болты используются М8 или М6, соответственно под них требуются большие отверстия. Проще сначала просверлить тонким сверлом, затем расширить до нужного размера толстым. Но даже при таком порядке вам понадобиться солидное количество сверл. Чтобы они меньше перегревались и реже ломались, рядом поставьте банку с водой, туда опускайте периодически сверло.
Применение стеллажей в быту

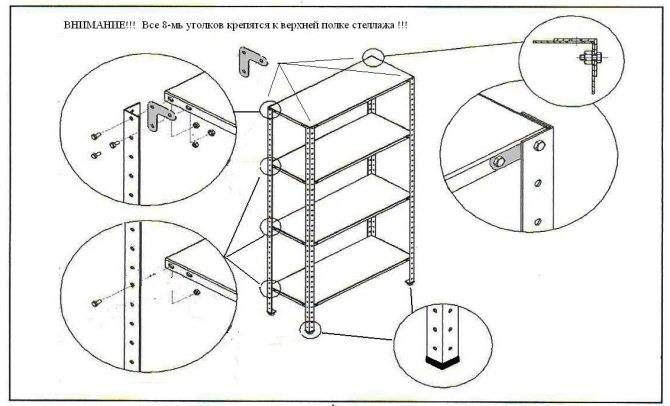

Крепление полок металлических стеллажей при помощи специальных стягивающих болтов
В настоящее время, благодаря низкой стоимости пластиковых стеллажей, они все более стали применяться в быту. Потребителям понравились легкие разборные полки и стеллажи из пластика, которые не сложно перемещать в помещении и не требует больших финансовых затрат. Варианты применения могут быть различные и даже самые неожиданные и абстрактные.
Для хранения баночек с кремами, скрабами, шампунями — небольшой стеллаж можно разместить в ванной комнате. Возле ночного столика поставить этажерку из пластика, чтобы разместить на них косметические и маникюрные наборы.
В детской комнате, чтобы сохранить порядок поставить стеллаж под игрушки, книги и одежду. Поставив сборно-разборный стеллаж, по мере прибавления или убавления вещей можно добавлять и убирать секции.

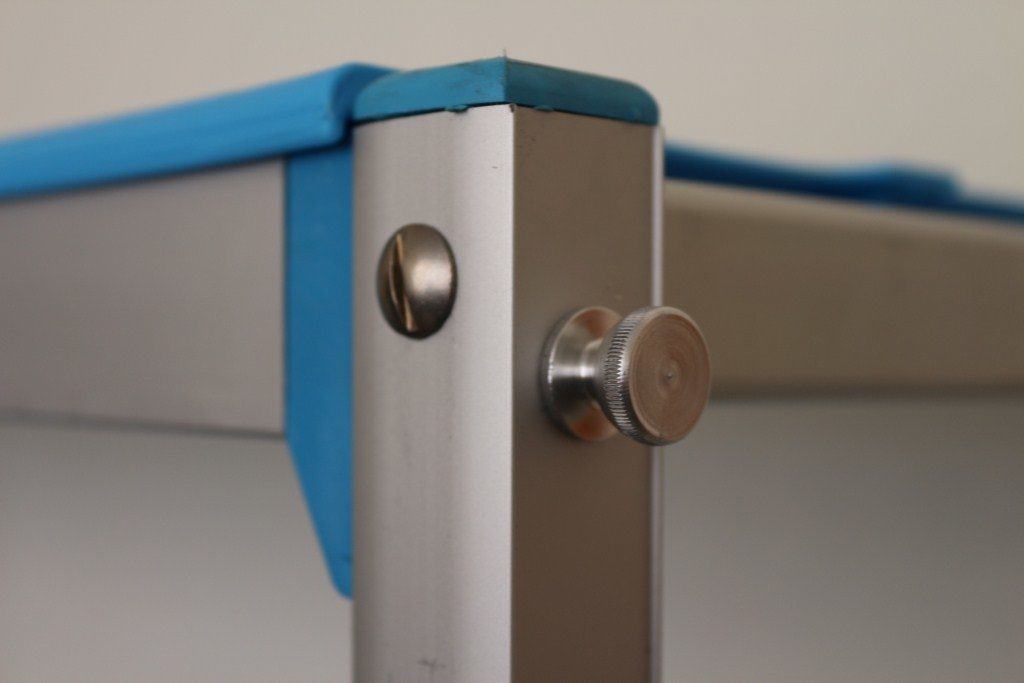

Механизм, регулирующий высоту и уровень установки разборного стеллажа
На кухне поставьте круглую конструкцию с крутящим элементами. На ней поместится много специй и разных мелких кухонных приспособлений. Крутящий элемент позволит быстро просмотреть нужную баночку или пакетик.
Возле кресла так же можно разместить круглую, пластиковую этажерку с крутящим элементом. В таком случае вы можете легко, не вставая с кресла, достать любую книгу.
Удобны пластиковые стеллажи для выращивания цветов и рассады. Они легко моются и дезинфицируются. Возможно размещение большого количества растений. Если добавить к конструкции подсветку, то ее можно будет разместить в любом уголке комнаты. Она гармонично впишется в интерьер и добавит изюминку.
Производители предлагают большое разнообразие форм и окрасок пластиковых стеллажей. От простых полочных, до абстрактных форм. Они отлично вписываются в любой интерьер. Комфорт и удобство в применении.
Полка на шпильках в гараж своими руками
Пример полки, прикрепляющейся на шпильках, показывает, что самостоятельно можно сделать любую конструкцию для вещей и предметов в гараже. Не стоит забывать, что всякая конструкция начинается с эскиза и подготовки инструментов и материалов.
Шестигранные гайки — муфты для стяжки (4 шт.)
- Обычные гайки (12 шт.).
- Шпильки (4 шт.).
- Плоские шайбы большого диаметра (8 шт.).
- Шайбы Гровера (4 шт.).
Инструменты для работы
- Дрель со сверлом по дереву. Диаметр сверла должен совпадать с диаметром шпильки.
- Перфоратор для сверления отверстий в потолке под крепежные анкера. Сверло должно иметь чуть меньший размер, чем диаметр анкера.
- Гаечные ключи, их маркировка должна подходить под размеры применяемых гаек.
- Электролобзик.
- Шуруповерт.
- Пузырьковый уровень.
Технология изготовления
Вначале следует вырезать полку необходимого размера из ДВП или фанеры; Далее, чтобы сделать конструкцию прочнее, по углам полки крепят профиль из металла, который внутри оснащен жесткими ребрами;
Технология изготовления кресла из дерева своими руками загляните сюда
- На краях полки (где-то сантиметрах в пяти-семи) делают отверстия, в которые будут входить шпильки. Необходимо помнить, что если сверлить близко к углам, то полка может раскрошиться после того, когда на нее положат вещи различной тяжести;
- Затем полку прикладывают к потолку и отмечают карандашом места отверстий. Этим мы добиваемся, чтобы она не перекосилась, а шпильки не деформировались;
- После этого сверлим отверстия для анкеров. Удаляем мусор, который образовался после сверления. Анкера вводим в отверстие до упора, а гайки закручиваем;
- Присоединяем к анкерам шпильки. Затем крепим муфтовыми гайками. Не лишним будет закрепить все еще одной простой гайкой, которую для этого нужно навернуть на имеющуюся на шпильке резьбу;
- Наконец присоединяем саму полку. Для этого на шпильку одевается и закрепляется гайка, а затем и шайба. Саму конструкцию нанизываем на шпилечные концы. Фиксируем гроверской шайбой и еще одной гайкой. Шайбы осуществляют защиту конструкции от изломов. Шайба Гровера не даст крепежной гайке развинтиться. Фурнитура крепления подгоняется по уровню;
- Если сделать такую полку, пространства в гараже станет намного больше. Чтобы обездвижить конструкцию, нужно прикрепить ее металлическому уголку, который одним концом присоединяют к стене, а другим – к полке.
Как сделать металлический стеллаж из профильной трубы своими руками
В зависимости от возможностей каркас из профильной трубы собирают на болтах или сваривают. Альтернативный вариант из металлических уголков обойдется дешевле, так как их цена меньше. Для упрощения монтажа делают стеллаж своими руками комбинированным. Вместо трубы для боковых стоек берут металлический уголок.
Из профильных труб можно делать стеллажи любого размера и конфигурации
Подготовительные работы
Для определения размеров стеллажа из профильной трубы нужно измерить место его установки. При установке по всей длине стены его боковины не должны доходить до углов на 10 — 15 см. Металлическую конструкцию для гаража, где мало места, делают высотой до потолка. За счет этого можно уменьшить длину и ширину без ущерба для вместительности. Высота и глубина полок зависят от размера размещаемых предметов. Определившись с параметрами, составляют чертежи с указанием общих габаритов, размеров и сечения деталей. Даже простой эскиз поможет избежать ошибок при нарезке заготовок и монтаже, а также точно подсчитать количество материалов.
Дельные советы специалистов
- Вертикальные стойки делают из металлических уголков со стороной 30-50 мм, они прочные, или из прямоугольного профиля 40-50 мм, с ним легко работать.
- На каркас подойдут уголки от 15 до 25 мм. Для крепления его к вертикальным столбам применяют сварочный аппарат и инвертор или сверлятся отверстия и закручиваются болты, что более трудоемко.
- Для самих полок подойдет деревянная доска на 15, на 20, на 25 мм. Можно применить и ДСП, и многослойную фанеру. Дерево и металл предварительно грунтуют, затем красят.
- Полки, расположенные поперек каркаса, будут меньше прогибаться.
- Для деревянных вертикальных стоек подойдет брус со 100-миллиметровой толщиной.
- Между нижней полкой и полом оставьте 15-тисантиметровый просвет. В полочках просверлите маленькие отверстия для вентиляции.
Как видите, вариантов много. Как самому сделать стеллаж в гараж – выбор за вами!
Декорирование
Этапы декорирования:
- После сборки поверхности необходимо обработать антикоррозийным составом. Он защитит материал от воздействия влаги.
- Очистить поверхности от грязи, пыли, протереть сухой тряпкой.
- Зачистить металл наждачной бумагой малой зернистости, чтобы повысить показатель адгезии наносимого состава с металлическими поверхностями.
- Нанести слой грунта кистью или валиком.
- Дождаться высыхания грунтовки, нанести специальный металлический порошок или водонепроницаемую краску.
- Подождать пока высохнет первый слой краски, нанести второй.
Варианты декоративного оформления зависят от пожеланий владельца.
Стеллаж-перегородка
Интерьер однокомнатной квартиры иногда, а студии всегда, требует физического, а не визуального разделения пространства на зоны. Стеллаж-перегородка Билли — способ решения проблемы зонирования, который стоит рассмотреть в первую очередь.
В интерьере квартиры-студии стеллаж особенно удачно поможет отделить прихожую от гостиной. В нижней закрытой части можно разместить обувницу и выдвижные ящики для мелочей, а верхнюю открытую использовать для хранения декоративных предметов — ваз, статуэток и т. п.
Чтобы отделить спальную зону можно использовать небольшой платяной шкаф, а рядом установить стеллаж Билли. Такой способ зонирования поможет избежать ощущения тесноты, сэкономит пространство и создаст дополнительное место для хранения спальных принадлежностей. На стеллаже можно поставить телевизор на вращающейся подставке, который можно будет смотреть и лежа в постели, и сидя на диване в гостиной.
Для отделения обеденной зоны можно поставить полузакрытый стеллаж. В закрытой части можно хранить кастрюли, столовые принадлежности, а в открытой красивую посуду для особых случаев. Зону отдыха удачно обозначит стеллаж необычной формы, например угловой. На нем можно хранить книги, а одну из полок тоже можно использовать под телевизор.
Когда нужен вариант не для простого зонирования пространства, а чтобы отделить одну часть комнаты от другой наглухо, потребуется перегородка пространства. С этой задачей отлично справится книжный шкаф. Для этой цели можно использовать модель с глухой задней стенкой, полузакрытый или полностью открытый стеллаж. Полки, при этом, можно почти полностью заполнить крупными предметами или коробками. Подойдет и двухсторонняя модель стеллажа с перегородкой по центру.
Выбираем изделие – размер и конструкцию стеллажа
Чтобы собрать стеллаж, нужно сделать стойки, перекладины и полочки. Для увеличения прочности конструкции через ее заднюю поверхность по диагонали прикрепляют стальные полосы для стяжки.
Проектирование конструкции
Они предназначены для увеличения общей надежности и устойчивости, проявляя компенсационное действие на боковую нагрузку. Размеры изделия выбирают в зависимости от личных предпочтений. Кроме этого, высота и ширина стеллажа, а также глубина полок зависят от параметров помещения и предметов, для которых конструкция предназначена.
Разрабатывая чертеж, следует учитывать, что расстояние между стойками стеллажа зависит от прочности и упругости материала, используемого для полок. Поверхности в готовом изделии не должны прогибаться под тяжестью предметов. При серьезной нагрузке расстояние между стойками должно быть около одного метра, а при небольшой – полтора-два метра. Если стеллаж длинный, то через указанное расстояние в зависимости от нагрузки устанавливают дополнительные стойки.
Высоту полок тоже можно варьировать по собственному усмотрению. Нижнюю полку удобно располагать на высоте 0,8 метра от поверхности пола, чтобы под ней расставить канистры или большие банки. Остальные полки располагают на удобной высоте. Чаще всего, это размер пластиковой бутылки – 0,4 метра. Данное расстояние наиболее удобно для эксплуатации.
Преимущества конструкций из металлического профиля
Стеллажи из металлического профиля обладают рядом достоинств, которые могут быть использованы как дома, так и в офисе, магазинах, на территории складских помещений.
- Простота и доступность монтажа/демонтажа. Чтобы собрать металлический разборный стеллаж, не требуется участие специалистов. Работу может выполнить любой человек, который имеет минимальные навыки обращения со столярными инструментами.
- Конструкции из металлического профиля могут выдерживать значительный вес. Полка собирается без дополнительной планки посредине (ребра жесткости) при максимальной нагрузке в 60 кг. Одно ребро жесткости понадобится при 90 кг, а полка с двумя дополнительными деталями в основании выдержит вес 120 кг.
- Невысокая стоимость. Причем это касается как самого металлопрофиля, так и работ с ним.
- Длительный срок службы. Металл, особенно после специальной обработки, является одним из наиболее долговечных материалов. Основную опасность составляет контакт с водой. Но применение оцинковки или специальных полимерных красителей способно решить эту проблему.
- Эстетичный внешний вид. Форма и размер конструкции выбирается с учётом потребностей и особенностей конкретного помещения.
Стеллажи можно сделать:
- отдельно стоящими;
- мобильными;
- пристеночными.
Конструктивные достоинства бытового металлического стеллажа
В быту, для хранения относительно легких вещей и предметов домашнего обихода, применяются легкие, обеспечивающие свободный доступ, стеллажи. Они изготавливаются из металлического профиля. Чаще всего для этого применяют профили, предназначенные для:
- обустройства несущих каркасов гипсокартонных покрытий;
- электромонтажных работ.
Почему для изготовления стеллажей рекомендуется применять профиль? Причин несколько:
- прежде всего — это достаточно длинные в состоянии поставки отрезки профиля, которые обладают хорошей конструктивной жёсткостью и высокой механической прочностью. Мы говорим о заготовках, имеющих толщину материала стенок: для гипсокартонного металлического профиля — ≥ 0,45 мм. У облегчённого профиля (толщина материала стенок около 0,35 мм) конструктивно-технологические возможности существенно ограничены. Поэтому, они, для изготовления стеллажей, применяются в ограниченном количестве случаев и в этой статье не рассматриваются;
- для электромонтажных профилей – 2…4 мм;
- наличие специального антикоррозионного покрытия. Покрытие профилей существует двух видов:
- цинковое;
- цинко-полимерное. Стеллаж, имеющий такое покрытие, можно, без особых проблем, эксплуатировать в помещениях с повышенной влажностью (кладовые, подвалы, лоджии и т. п.);
- весьма умеренная стоимость металлического профиля;
- при сборке используются стандартные монтажные узлы и детали и обычные метизы (болты, винты, гайки, шайбы гладкие и гровер и т. п.);
- возникающие в процессе сборки стеллажа ошибки можно легко устранить;
В ходе сборки не применяются сварочные работы.
Достоинства отсутствия сварки:
- не требуется специальное сварочное оборудование и умение им пользоваться;
- не разрушается антикоррозионное покрытие профилей;
- легкосъёмные полки и крепёж на винтах позволяют конструкцию легко разобрать, перенести в другое место и опять собрать;
всегда имеется возможность доработки и декорирования стеллажных конструкций: панельной древесиной, стеклом и даже декоративной плиткой. Можно создать, оригинальный по устройству и вместе с тем красивый, стеллаж, который будет служить зонирующей перегородкой в помещении. Эту импровизированную стенку можно оснастить светильниками, оборудовать сквозными нишами и другими компонентами, формирующими внутренний интерьер помещения;
устойчивость и жёсткость конструкции стеллажа обеспечивается простыми по конструкции распорками и косынками. Это позволяет, в целом ряде случаев, монтировать металлические стеллажи без крепления к стене.
Схема стеллажа из металлического профиля
Рассмотрим возможные варианты конструкций и размеров профилей на примере электромонтажных компонентов.
Этапы изготовления стеллажа самостоятельно
Прежде всего, потребуется выбрать место расположения будущего изделия, определить желаемый размер, выполнить расчеты и чертеж.
Все важные данные фиксируются только на бумаге, тогда стеллаж получится правильным и никаких неожиданных несовпадений в процессе монтажа встречаться не будет. Ну а дальше можно уже приступать к созданию металлического каркаса.
Этап №1. Создание чертежа
На листе А4 следует нарисовать эскиз будущего стеллажа с указанием всех желаемых размеров, которые были определены при расчетах:
- Оптимальная ширина 2000 мм
- Сейчас достаточно распространены конструкции с широкими полками, так значительно удобнее устанавливать контейнеры.
- При этом неплохо сделать разное расстояние между ярусами. Внизу больше, а к верху меньше, так масса по всему металлическому каркасу будет распределяться равномернее.
- На нижние полки удобно будет класть предметы тяжелее, а сверху более легкие.
Этап №2. Выбор способа креплений
Выбираем надежный способ крепления.
Варианты крепления:
В строительном магазине можно приобрести специальные хромированные трубы для конструкций, их стандартный диаметр 22 мм. А заодно и приспособления для сборки металлических конструкций
Толстый металл нужно часто сверлить для многочисленных креплений, что тоже может вызвать определенные неудобства и трату времени.
Этап №3. Сборка металлической конструкции
Собираем стеллаж.
Когда чертеж выполнен, расчеты произведены, а материалы и способ сборки выбраны, то можно приступать к монтажным работам:
С учетом записанных размеров из профильной или сборной трубы нарезаются необходимые детали для стеллажа. Далее, собирается каркас
Стеллаж навесной металлический, примыкающий к стене крепится на рейки.
- Если планируется дополнительная коробка, то лучше использовать для нее листы типа ОСВ и ДСП.
- Применение ГКЛ нежелательно для задней стенки и боковых перекрытий. Если грамотно спланировать чертеж, то необязательно крепить листы к металлическому каркасу.
Можно спланировать все так, чтобы их можно было вложить в гнезда, которые образовали уголки.
Этап №4. Завершающая обработка
Если стеллаж черный металлический, но хочется его как-то окультурить, то покраска — это самый подходящий вариант.
Небольшая инструкция:
- Все присутствующие деревянные элементы, если таковые имеются, неплохо будет вскрыть лаком или покрыть красящим составом.
- Да и вообще, существует много разных стеллажных конструкций с очень сложными особенностями строения.
- Необязательно искусный каркас выполнять самостоятельно, если конструкционная модель очень сложная.
Приобрести можно готовый стеллаж металлический в специализированном магазине. Изделие, как правило, продается в разобранном виде и его достаточно просто собрать (см. Как собрать стеллаж из профиля). В завершении, рекомендуем вам посмотреть видео в этой статье и более детально познакомиться с нюансами сборки.
Делаем проект изделия
Бывалые автолюбители рекомендуют использовать для стеллажа одну из стен гаража. Высоту и длину изделия вы вибираете сами, но как правило полки делают от пола и до самого потолка. Снизу, высота полок делается больше остальных, поскольку именно там хранятся самые габаритные вещи. Верхние полки можете делать минимальной высотой, там, зачастую, хранят мелочь.
Обратите внимание, что от нижней полки до пола необходимо оставлять зазор порядка 30 — 50 сантиметров. Это позволит нормально убирать под полками
Кроме того, оставляйте расстояние от боковых стен до стоек стеллажа, примерно сантиметров 10-20, так вам легче будеи проводить монтаж.
Разбираемся в особенностях сборки стеллажей из металла
Металлические конструкции собирают двумя способами: при помощи сваривания швов и болтовым креплением. При сваривании детали располагают в нахлест. Если остается лишний участок арматуры, то его отрезают.
Сборку конструкцию с помощью болтов производят в следующем порядке:
- собирают рамы боковых сторон и полок стеллажа;
- соединяют их в единый каркас;
- для большей жесткости и чтобы уменьшить зазор, элементы соединяют двумя болтами.
При работе с профильной трубой сборку следует выполнять по-другому:
- соединяют боковины с поперечниками;
- получившиеся прямоугольники также скрепляют поперечными балками между собой.
Существуют специальные краб-системы, с помощью которых можно легко соединить металлические детали между собой. Для этого нужно в пазы поместить арматуру и затянуть системные болты. Краб-системы упрощают процесс сборки, но очень высокие нагрузки такие конструкции выдержать не смогут.
Сборка
