Как сделать металлоискатель пират

Схема металлоискателя Pirat:

Микросхема NE555:

Транзистор IRF740:

Переменные резисторы:

Вот как должно получится:

Для К157УД2 лучше поставить переходную панельку, да и для NE555тоже можно поставить, не помешает!))

Испытания дама проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо
Схема металлоискателя «Пират», очень проста и понятна даже начинающим радиолюбителям. Она состоит из двух микросхем, которые не нужно прошивать или программировать. Собрать её очень легко, нужно просто припаять все детали в нужные места!))

Внимание! Делаю на заказ МД «Пират», пишите в скайп kavinskiy или пишите комментарии! Спасибо!

Питается металлоискатель pirat, от 12 вольт, можно использовать обычные батарейки, но лучше конечно взять хороший аккумулятор, к примеру от шуруповёрта. Лично я использую именно её, точнее те аккумуляторы, которые в ней находятся.

Поисковая катушка металлоискателя Pirat, намотана на оправе 190 мм. и содержит 25 вирков, провода ПЭВ 0.5 мм.

Характеристики металлоискателя:

Потребляемый ток 30-40 мА

Реагирует на все металлы, дискриминации нет

Чувствительность 25 миллиметровая монета — 20 см

Крупные металлические предметы — 150 см

Все детали не дорогие и легкодоступные.

Необходимые детали для сборки:

pirat_detali

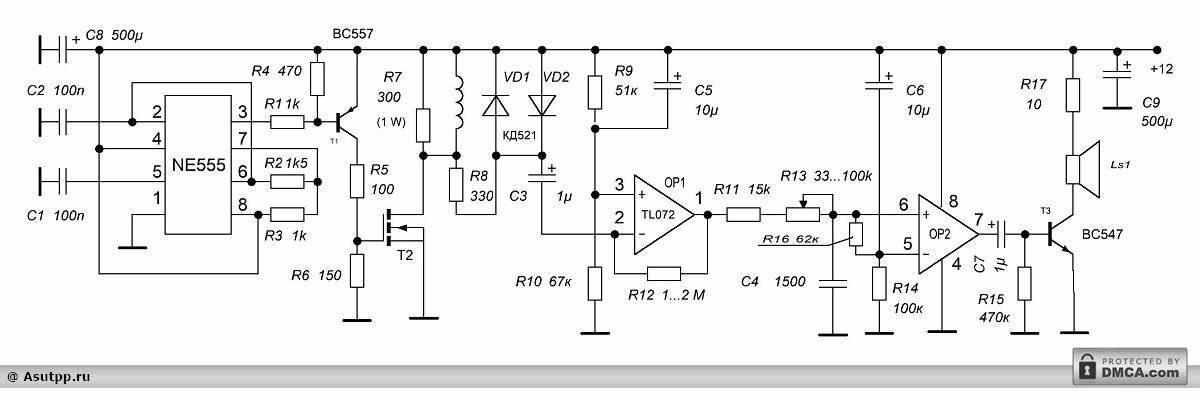

Схема металлоискателя Pirat:

НА УД2 (1)

В схеме используются 2 микросхемы (NE555 и К157УД2). Они достаточно распространенные. К157УД2 — можно выковырять из старой аппаратуры, что я с успехом и сделал.

pirat_microshema1

Микросхема NE555:

NE555N

Транзистор IRF740:

pirat_tranzistor_1

Переменные резисторы:

pirat_rezistor_1

Конденсаторы 100нФ обязательно брать пленочные, вот такие, вольтаж берем как можно меньше:

pirat_condensatori

Распечатываем эскиз платы на простой бумаге:

pirat_pechatka_1

Вырезаем под ее размер кусок текстолита:

pirat_pechatka_2

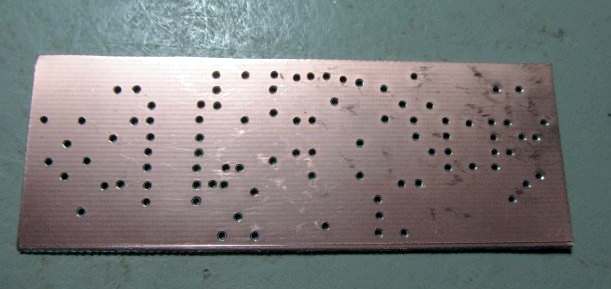

Плотно прикладываем и острым предметом продавливаем по местам будущих отверстий:

pirat_pechatka_2

Вот как должно получится:

pirat_pechatka_3

pirat_pechatka_4

pirat_pechatka_5

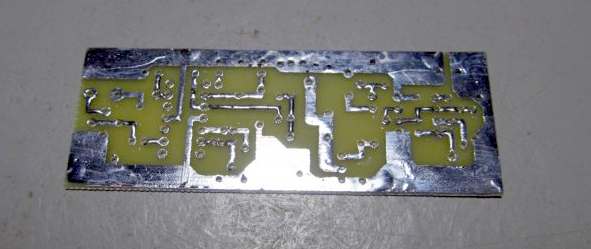

После сверления, нужно прочертить дорожки. Можно сделать это через фоторезист, ЛУТ или просто прорисовать их Нитро лаком простой кисточкой. Дорожки должны получится точно такие же как на бумажном шаблоне. И травим плату.

pirat_pechatka_6

pirat_pechatka_7

pirat_pechatka_8

Для К157УД2 лучше поставить переходную панельку, да и для NE555 тоже можно поставить, не помешает!))

pirat_montag_1

pirat_montag_2

pirat_montag_3

Для намотки поисковой катушки нужен медный провод диаметром 0,5-0,7мм

pirat_provod

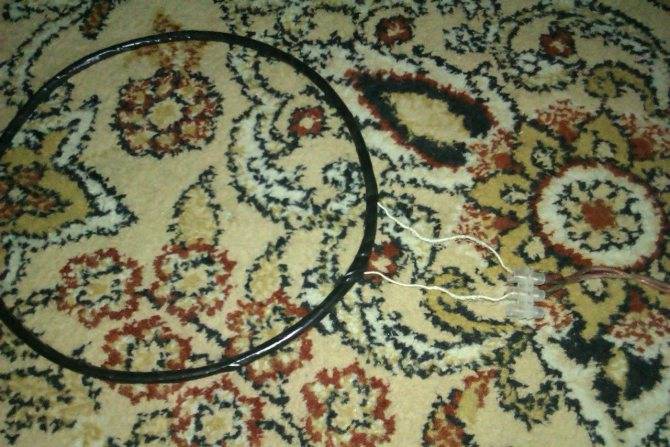

Я наматывал катушку на простой кастрюле, диаметров 190 мм. после чего, обмотал всё изалентой:

pirat_katuschka

По схеме катушка диаметром 19 см и содержит 25 витков. Сразу замечу, что катушку нужно делать такого диаметра исходя из того, что вы будете искать. Чем больше катушка тем глубже поиск, но большая катушка плохо видит мелкие детали. Маленькая катушка хорошо видит мелкие детали, но глубина не большая.

Я сразу намотал себе три катушки 23см(25 витков), 15см(17 витков) и 10см(13-15 витков). Если нужно накопать металлолом, то ставим большую, если на пляже мелочевку искать, то катушку меньше, ну сами разберетесь.

pirat_katuschka_3

pirat_katuschka_2

Катушка должна быть, как можно ровной. Динамик взял первый попавшейся.

Теперь все подключаем и пробуем схему на работоспособность.

После подачи питания, нужно подождать 15-20 секунд пока схема прогреется. Ставим катушку подальше от любого металла, лучше всего подвесить в воздухе. После начинаем крутить переменный резистор 100К пока не появятся щелчки. Как только щелчки появились крутим в обратную сторону, как только щелчки пропадут хватит. После этого, так же настраиваем резистор 10К.

На счет микросхемы К157УД2. Кроме той, что я выковырял, я еще 1 попросил у соседа и две купил на радио рынке. Вставил купленные микросхемы, включил прибор, а он отказался работать. Долго ломал голову, пока просто не поставил другую микросхему (ту что выпаял). И все сразу заработало. Так что вот для чего нужна переходная панелька, что бы подобрать живую микросхему и не мучатся с выпаиванием и впаиванием.

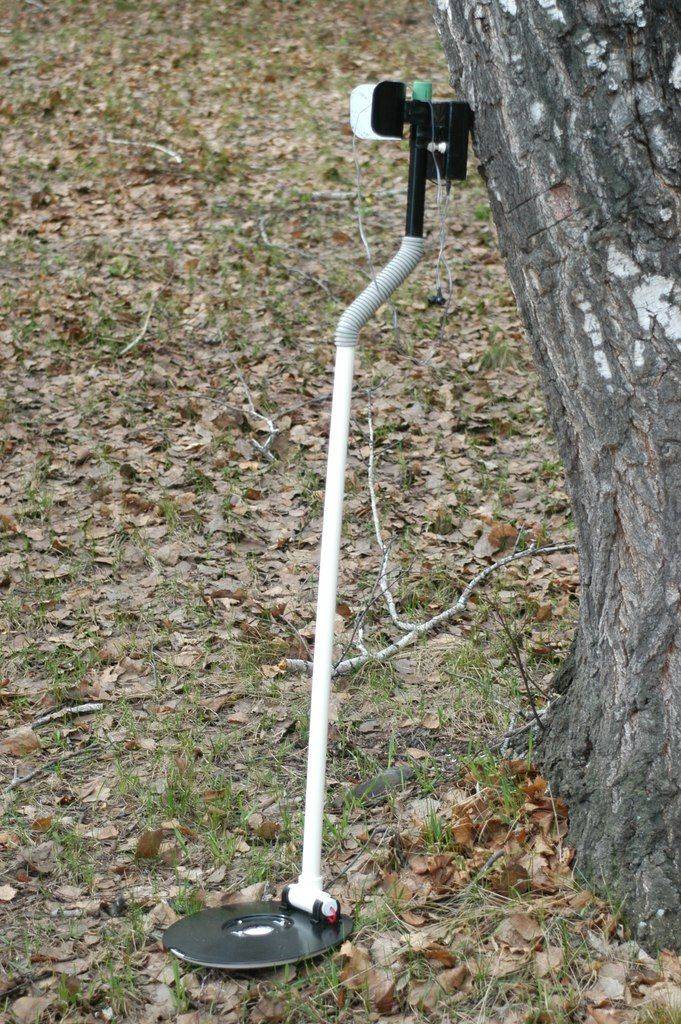

Все готово, осталось только сделать штангу и поместить плату в корпус и на поиски кладов)

pirat_gotoviy

И на последок, кидаю видео работы пирата!

Испытания дама проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо для такого метало детектора.

Скачать печатную плату в формате Sprint-Layout можно здесь!
для такого метало детектора.

Как избежать 4 ошибок

Металлодетектор Пират — простой прибор, а потому у него не может возникнуть много неисправностей и они быстро устраняются.

1. Когда возникает перегрев или некорректная работа прибора, необходимо сразу же удостовериться в правильности номиналов всех деталей, сборки.
2. Бывают ситуации, когда звук от прибора исходит, но на металлы он не реагирует. Причина в Т1, или диоде D1. Чтобы устранить неисправность, то детали придется заменить на исправные.
3. Происходит нагрев IRF740. Нужно осмотреть резистор R6. Если на нем верный номинал, то понижаем его. К примеру, когда был 150ом, то ставим на 100ом. Чтобы более качественно решить проблему, используем переменный резистор с показателем в 200ом. Далее следует выбрать такое сопротивление, чтобы IRF740 перестал нагреваться. После нужного подбора сопротивления, производим запайку.
4. Нагревается Т3, или же сгорел. Такая неприятность случается из-за того, что мастер выбрал неверный динамик. Сопротивление хорошего динамика должно составлять 8ом, мощность – о,5 w.

Применение подобных советов в большинстве случаев помогает справиться со всеми проблемами.

Рабочая частота

Практически все характеристики металлодетекторов каким-либо образом связаны между собой. Для примера, понижение частоты генератора способствует более глубокому проницанию и точному поиску, правда, за это приходится платить увеличенным энергопотреблением и ухудшением чувствительности. Также увеличиваются размеры катушки, поэтому компактность и эргономичность существенно страдают. В остальном каждый параметр или комплексы каким-либо образом привязаны к частоте генератора. Поэтому первоначальная классификация устройств создана с учётом диапазона рабочих частот.

1. Сверхнизкочастотные — работают до первой сотни Гц. Не являются любительскими приборами, т. к. требуют особого подхода и навыков. Их энергопотребление начинается с нескольких десятков Вт, а без применения дополнительной компьютерной техники и транспортных средств, которые будут служить для передвижения конструкции, попросту не обойтись.
2. Низкочастотные (НЧ) с диапазоном от сотен Гц до нескольких кГц. Отличаются простой схемой и отсутствием сложной конструкции. При этом они гарантируют максимальную помехоустойчивость, но не могут похвастаться хорошей чувствительностью и качественной дискриминацией. Уровень проницаемости достигает 4−5 метров при употреблении электрической энергии от 10 Вт. Такие изделия способны реагировать на ферромагнитные материалы из черного металла, или крупногабаритные бетонные и каменные конструкции. Чаще всего эти устройства называются магнитодететекторами.
3. С повышенной частотой — представители этой группы работают на частоте до нескольких десятков кГц. Их схемотехническая оснастка гораздо сложнее, чем у предыдущих моделей, правда, требования по уходу и эксплуатации минимальные. Показатели проницаемости достигают 1−1,5 метра. Помехоустойчивость вполне нормальная, а дискриминация и чувствительность находятся на высоком уровне. Существуют универсальные, импульсные детекторы, которые способны работать на обводненных или минерализованных грунтах, где присутствует большое скопление обломок или частиц скальных пород, которые тоже издают сигнал ЭМП. Правда, качество работы в такой среде очень низкое.
4. В последней категории находятся приборы с высокой частотой. Их используют для поиска золота.

Список радиодеталей для сборки пирата

Обозначение	Тип	Номинал
R1	резистор	1 кОм
R2	резистор	1 кОм
R3	резистор	100 кОм
R4	резистор	470 Ом
R5	резистор	100 Ом
R6	резистор	150 Ом
R7	резистор	220 Ом
R8	резистор	390 Ом
R9	резистор	47 кОм
R10	резистор	62 кОм
R11	резистор	3 МОм
R12	резистор	62 кОм
R13	резистор	120 кОм
R14	резистор	6,8 кОм
R15	резистор	560 кОм
R16	резистор	43 Ом
R17	переменное сопротивление	100 кОм
R18	переменное сопротивление	10 кОмм
DA1	микросхема	NE555
DA2	микросхема	К157УД2
C1	конденсатор	220 нФ
C2	конденсатор	100 нФ
C3	конденсатор	1мкФ
C4	конденсатор	10 мкФ
C5	конденсатор	1 нФ
C6	конденсатор	10нФ
C7	конденсатор	10 мкФ
C8	конденсатор	1000 мкФ
C9	конденсатор	1 мкФ
T1	транзистор	BC557
T2	транзистор	IRF740
T3	транзистор	BC547
D1	диод	1N4148
D2	диод	1N4148
D3	диод	1N4148
BA1	динамик	8 Ом
L1	поисковая катушка	2 Ом
PW1	источник питания	9-12 Вольт

Если вы начинающий радиолюбитель то полезно узнать что такое маркировка конденсаторов.

Генератор импульсов необходим для генерации импульсов заданной частоты. Он собран на таймере NE555

Частота задается с помощью подбора C1,C2,R2,R3, изменяя значения этих элементов можно изменять частоту генерации импульсов, скважность и длительность

Сгенерированные таймером импульсы поступают на транзистор T1, открывая и закрывая его. Он в свою очередь подключен в цепь базы полевого транзистора T2. Резистор R4 необходим для выбора «рабочей точки» транзистора.

Усилитель звуковой частоты собран на транзисторе BC547, cмаксимальным током коллектора 0,1А. В цепь коллектора которого подключен низкоомный динамик и сопротивление номиналом 43 Ом.

Схема на первый взгляд, кажется, довольно простой. Но в процессе сборки мне все равно пришлось изрядно «попотеть». Схему сначала решил собрать на монтажной плате и убедиться в ее работоспособности.

Первым делом я собрал усилитель звуковой частоты. Для того чтобы на дальнейших этапах сборки проверять работоспособность генератора импульсов и микросхемы.

Сборку начал производить по блокам, сначала собрал генератор импульсов. Правильность его сборки проверил путем подсоединения динамика через транзистор к выходу таймера.

Далее приступил к подключению микросхемы К157УД2. Тут ни чего сложного нет-два каскада усиления и все. Просто нужно быть внимательным и никуда не спешить. Правильность сборки аналогично проверил, дотронувшись металлической отверткой до входной 3-й ножки при этом в динамике, появился характерный звук. Кто хоть раз собирал усилитель, тот поймет, о чем идет речь.

Катушку сделал из медной проволоки диаметром 0.5мм, намотав ее на банку сделав 30 витков, потом обмотал ее фумой-лентой. Провод, соединяющий катушку и саму плату металлоискателя нужно брать как можно толще и мощнее. У меня был питающий многожильный сетевой провод от телевизора.

После того как подключил оставшийся блок с транзистором и катушкой подал напряжение 9В от китайского блока питания. В динамике появился долгожданный треск. Начал настраивать металлоискатель до тех пор пока в динамике изредка не появлялись «щелчки».

К моему удивлению металлоискатель не стал реагировать на металл, он не «видел » даже холодильник! Реагировал только на электронную аппаратуру, но при этом в динамике были слышны не «щелчки» а шумы генерируемые электроникой. Начал проверять схему, транзистор поисковой катушки IRF740 очень сильно грелся. После проверки его тестером я был уверен что причина именно в нем. Сопротивление закрытого транзистора было минимальное. Оказалось, что в процессе сборки я допустил грубейшую ошибку, перепутав ножки транзистора. В итоге имеем испорченный транзистор и настроение, так как ближайший магазин радиодеталей в 40 минутах езды на транспорте от дома.

После того как заменил транзистор все сразу заработало и «затрещало» как следует. И транзистор перестал греться. На форумах про сборку этого металлоискателя пишут, что питание лучше подводить на плате поближе к катушке, мол, так «чуйка» подрастет. После того как перепаял провод питания, к моему удивлению, чувствительность действительно возросла. Не на много, приблизительно на 1 сантиметр, но все же. Хотя не вижу в этом логики, какая разнится, куда провод питания подводить? Может просто напряжение от блоки изменилось, блок то китайский у меня.

Проще не бывает

Теперь выполним данное вначале обещание: расскажем, как сделать, ничегошеньки не смысля в радиотехнике, металлодетектор, который ищет. Металлоискатель «проще простого» собирается из радиоприемника, калькулятора, картонной или пластиковой коробки с откидной крышкой и отрезков двухстороннего скотча.

Металлоискатель «из радио» импульсный, однако для обнаружения объектов используется не дисперсия и не запаздывание с накоплением фазы, а поворот магнитного вектора ЭМП при переизлучении. На форумах об этом устройстве пишут разное, от «супер» до «отстой», «разводка» и слов, которые на письме употреблять не принято. Так вот, чтобы получилось если не «супер», но хотя бы вполне работоспособное устройство, его составные части – приемник и калькулятор – должны удовлетворять определенным требованиям.

Калькулятор нужен самый раздрянной и дешевый, «альтернативный». Делают такие в оффшорных подвальчиках. О нормах на электромагнитную совместимость бытовой техники там понятия не имеют, а если о чем-то таком и слыхали, то чхать хотели от души и свысока. Поэтому тамошние изделия являются довольно мощными источниками импульсных радиопомех; их дает тактовый генератор калькулятора. В данном случае его строб-импульсы в эфире используются для зондирования пространства.

Приемник нужен тоже дешевый, от подобных производителей, без всяких средств повышения помехоустойчивости. В нем должен быть АМ диапазон и, что абсолютно необходимо, магнитная антенна. Поскольку приемники с приемом коротких волн (КВ, SW) на магнитную антенну редко продаются и стоят дорого, придется ограничиться средними волнами (СВ, MW), но зато это облегчит настройку.

Далее делаем следующее:

Металлоискатель из радиоприемника и калькулятора

Разворачиваем коробку с крышкой в книжку.
На тыльные стороны калькулятора и радио наклеиваем полоски скотча и закрепляем оба устройства в коробке, см. рис. справа. Приемник – желательно в крышке, чтобы был доступ к органам управления.
Включаем приемник, ищем настройкой на максимальной громкости вверху АМ диапазона (диапазонов) участок, свободный от радиостанций и как можно более чистый от эфирных шумов. Для СВ это будет в районе 200 м или 1500 кГц (1,5 МГц).
Включаем калькулятор: приемник должен загудеть, захрипеть, зарычать; в общем, дать тон

Громкость не убираем!
Если тона нет, осторожно и плавно подстраиваемся, пока не появится; это мы поймали какую-то из гармоник строб-генератора калькулятора.
Потихоньку складываем «книжку», пока тон не ослабеет, не станет более музыкальным или вовсе не пропадет. Скорее всего это случится при развороте крышки около 90 градусов. Таким образом мы нашли положение, в котором магнитный вектор первичных импульсов ориентирован перпендикулярно оси ферритового стержня магнитной антенны и она их не принимает.
Фиксируем крышку в найденном положении пенопластовым вкладышем и резинкой или подпорками.

Таким образом мы нашли положение, в котором магнитный вектор первичных импульсов ориентирован перпендикулярно оси ферритового стержня магнитной антенны и она их не принимает.
Фиксируем крышку в найденном положении пенопластовым вкладышем и резинкой или подпорками.

А что же дальше? Если вблизи раскрыва «книжки» окажется электропроводящий или ферромагнитный предмет, он станет переизлучать зондирующие импульсы, но их магнитный вектор повернется. Магнитная антенна их «почует», приемник опять даст тон. Т.е., мы уже что-то нашли.

От: admin

Эта тема закрыта для публикации ответов.

Металлоискатель PIRAT своими руками

Схема металлоискателя «Пират», очень популярная и понятная даже начинающему радиолюбителю.

Металлоискатель Пират обладает довольна неплохими характеристиками, ни смотря на простоту схемы и доступность деталей.

Собирается легко, за вечер, не требует практически ни каких настроек и прошивок, начинает работать сразу после сборки! Ниже представлю подробную инструкцию по сборке металлоискателя Пират!

Технические характеристики МД Пират:

Потребляемый ток 30-40 мА Напряжение питания 9-14 вольт Дискриминации нет, реагирует на все металлы Чувствительность монета 25 миллиметров — 20 см Крупные металлические предметы — 150 см

Питание:

Для работы металлоискателя Пират, требуется напряжение 9-14 вольт.

Можно использовать обычные батарейки или аккумуляторы типа AA или две кроны соединённые параллельно, но я бы посоветовал потратить немного денег и купить аккумулятор для бесперебойника, его легко можно закрепить на штанге металлоискателя и заряда будет хватать на долго. Так же, можно использовать и батарею от шурупавёрта, кстати по началу, я именно её и использовал!

Катушка:

Поисковая катушка для металлоискателя Пират, тоже изготавливается несложно. Наматывается на оправе 190 мм. и содержит 25 витков провода ПЭВ 0.5 мм.

Катушку можно намотать на пяльце для вышивания, кстати этот способ довольно распространенный.

Лично я беру обычную кастрюля, наматываю на ней катушку и стягиваю всё это изолентой, затем делаю каркас из тонкой фанеры и закрепляю её на нём. Тут как говорится, каждому своё, кому как удобно.

Скачать список деталей

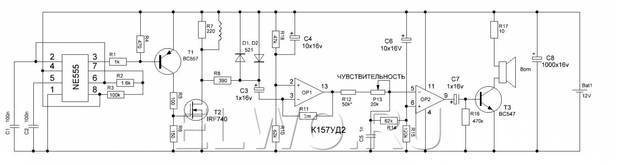

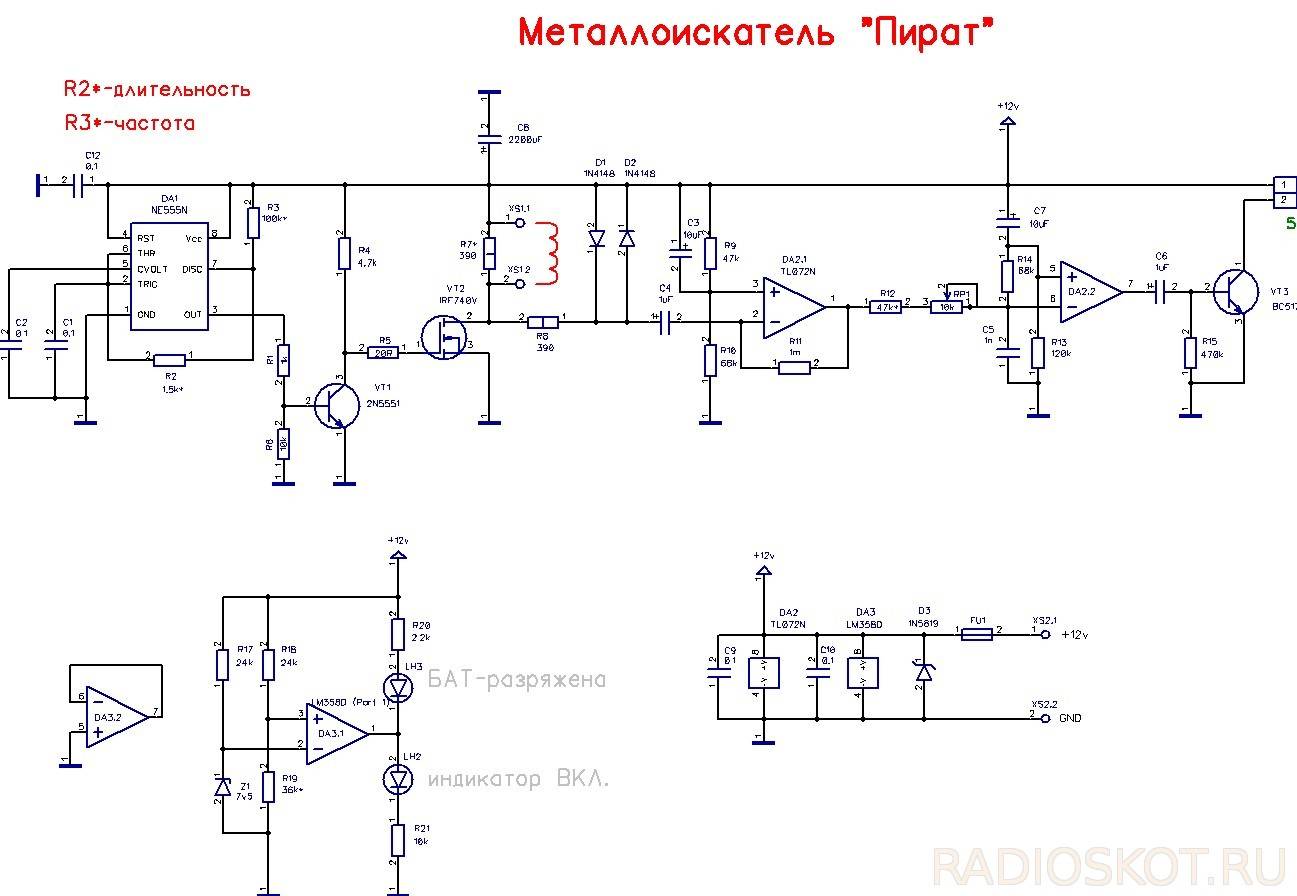

Схема металлоискателя пират:

Металлоискатель пират состоит из передающего и приёмного узлов. Передающий узел состоит из генератора импульсов который собирается на микросхеме NE555 и мощного ключа, на транзисторе IRF740. Приёмный узел состоит из микросхемы К157УД2 и транзистора BC547.

На самом деле, детали достаточна распространенные но если всё таки вы не смогли их найти, попробуйте применить аналоги. Таймер NE555 можно заменить на отечественный аналог КР1006ВИ1, Вместо транзистор IRF740, можно поставить любой биполярный NPN структуры с Нкэ не ниже 200 вольт, можно даже выпаять из энергосберегающей лампы или зарядки от телефона, на крайний случай, подойдет даже КТ817.

Транзисторы BC557 и BC547, на отечественные КТ3107 и КТ3102. У операционного усилителя К157УД2 есть полный аналог КР1434УД1В, так же его можно заменить на импортный TL072, но в этом случае, нужно будет переделать распиновку платы, так как у него 8 ног. Металлоискатель Пират на TL072 у меня тоже есть, схема и плата лежат в общем архиве.

Кстати генератор импульсов можно собрать и на транзисторах:

Немного о деталях:

Микросхема К157УД2 и К157УД3

Микросхема NE555

Транзистор IRF740

Плёночные конденсаторы

Правильное соединение резисторов.

Сборка металлоискателя Пират:

Для начала конечно же нужно подготовить плату. Для этого открывает программу Sprint-Layout и печатаем заготовку нашей будущей платы, затем переносим рисунок любым удобным способом на подготовленную плату, протравливаем её и насверливаем отверстия для деталей. Я использую технологию ЛУТ, хотя лазерного принтера у меня нет, делаю на работе.

Но когда нет возможности напечатать на лазерном принтере, то можно сделать рисунок на струйном, затем отрезать стеклотекстолик нужной формы, приложить рисунок к плате и острым предметом отметить дырочки, затем насверлить и перманентным маркером нарисовать дорожки вручную. Ну или через копирку перевести.

Плата

Для изготовления платы под монтаж радиодеталей, необходимо скачать любую из предоставленных схем. Далее понадобится:

1. Вырезать из пластика или текстолита заготовку нужного размера. Все размеры плат под описанные схемы будут представлены ниже.
2. На заготовку перевести изображение.
3. При помощи перманентного маркера обвести все дорожки на рисунке.
4. Протравить заготовку. На 100 мл перекиси водорода необходимо 30 грамм лимонной кислоты и 5 грамм соли. В получившийся состав помещается заготовка на 30 минут.
5. Далее необходимо очистить поверхность дорожек на плате наждачной бумагой, обезжирить ее спиртом.
6. После обезжиривания, просверлить тонким сверлом отверстия под радиодетали.
7. На конечном этапе, поверхность платы снова обезжирить и полностью залудить дорожки оловом.
8. После этой операции снова высверлить отверстия.

Если нет возможности или опыта для создания платы описанным способом, можно просто перевести изображение на поверхность пластика. Далее просверлить отверстия под ножки элементов. Дорожки можно не использовать. Все элементы спаять при помощи медного, одножильного провода. Такой подход более трудоемкий, может привести к большому количеству ошибок при соединении и плохим контактам пайки. Но для первого монтажа можно воспользоваться и им.

При подготовке плат, под выбранную схему, нужно учитывать габариты заготовки. Они следующие:

1. При выборе схемы с микросхемой NE555 — габариты платы варьируются в пределах 30 на 80 мм.
2. Для транзисторной схемы — 30 на 76 мм.
3. Для микросхемы с TL072 — габариты в пределах 26 на 35 мм.
4. Если выбрана микросхема К561ЛА7, то размер платы составляет 30 на 75 мм.

После подготовки печатной платы «Пирата», нужно обязательно провести тест всех компонентов при помощи мультиметра, и собрать схему на плате.

После сборки печатной платы, требуется изготовить катушку — элемента для сканирования поверхности почвы. Инструкция по сборке далее.

Настройка

Правильная предварительная настройка самодельного металлоискателя поможет протестировать чувствительность прибора на разных глубинах. Выполняется она следующим образом:

1. Включить питание прибора.
2. В течение 10–15 секунд динамик издаст звук в виде щелчков.
3. Переменным резистором необходимо добиться самого громкого и частого импульса.

Далее проводится тест устройства. К катушке подводится металлическая монета и определяется чувствительность по частоте издаваемых динамиком щелчков. После теста на поверхности, проверяется проникающая способность устройства.

Для этого необходимо поместить металлический предмет на глубину до 0.5 метра и найти его. Во время поиска требуется внимательно прислушиваться к поступающим сигналам. Это поможет понять принцип оповещения. Также тест проводится на почвах различной твердости и влажности.

Нечто странное напоследок

Есть сообщения еще об одном металлоискателе «для полных чайников» с калькулятором, только вместо радио нужны якобы 2 компьютерных диска, CD и DVD. Еще – пьезонаушники (именно пьезо, по уверениям авторов) и батарейка «Крона». Откровенно говоря, выглядит данное творение техномифом, вроде приснопамятной ртутной антенны. Но – чем черт не шутит. Вот вам видео:

https://youtube.com/watch?v=HsXYlwycvVc

попробуйте, если желаете, авось что-то там и отыщется, и в предметном и в научно-техническом смысле. Удачи!

В качестве приложения

Схем и конструкций металлоискателей насчитываются сотни, если не тысячи. Поэтому в приложение к материалу даем еще список моделей, кроме упомянутых в тесте, имеющих, как говорится, хождение в РФ, не чрезмерно дорогих и доступных для повторения или самосборки:

• Клон.
• Шанс.
• Кощей.
• Крот.
• Volksturm.
• Малыш ФМ.
• Анкер.
• Терминатор.
• Спектр.
• СОХА-2Т.
• TRACKER PI-2.

Пошаговая инструкция сборки своими руками

Металлическая катушка

В качестве емкости для катушки может использоваться кухонная кастрюля диаметром 20 см. Параметры считаются оптимальными, т.к. при увеличении диаметра возрастает дальность обнаружения металла, но снижается чувствительность и наоборот.

На емкость необходимо намотать 25 витков провода ПЭВ 0.5, удалять изоляцию при этом необязательно. Перед тем как соединить собранный элемент с платой, рекомендуется провести тестирование. Рядом не должны располагаться металлические предметы.

Если тестирование проводится в здании со стенами из железобетона, на показатели может влиять арматура. Лучше отнести катушку на середину помещения. Показатели не должны превышать 2 Ом. Чувствительность определяется при поднесении к катушке монетки. Максимальных показателей можно достичь путем высчитывания витков до момента падения сопротивления, а также использования 4 обмоток витой парой.

Катушка металлоискателя.

Катушку обматывают изолентой или изготавливают корпус из пластика, штангу делают из полипропиленовых труб (подойдут водопроводные). Использование в каркасе металла, в т.ч. в составе фольги, недопустимо.

Питание устройства

В качестве источника питания используются:

• 8 батареек AAA;
• 2-4 батарейки «Крона», соединенных параллельно;
• блок питания (используется только при тестировании);
• батареи от монтажно-строительного оборудования 9-12 В, например от шуруповерта.

Питание металлоискателя.

Потребляемый ток требуется в больших объемах, отчего металлоискатель быстро разряжается. Электрического заряда в среднем хватает на 1-2 часа работы, поэтому для поисков рекомендуется брать дополнительный комплект батареек. Лучше установить на штанге аккумулятор, который можно подзаряжать.

Настройка металлоискателя

Если перед сборкой подробно изучалась инструкция и все этапы были выполнены правильно, то детектор не нуждается в сложных настройках. Достаточно его включить и подождать 10 секунд. Если звук идет, то все в порядке.

Тонкая настройка производится путем регулирования переменного резистора R13. Если щелчки в наушниках появляются только в крайних положениях, следует изменить номинал R12.

Стоит применить осциллограф для замера частоты на затворе транзистора Т2. Импульс должен длиться от 130 до 150 микросекунд, а нормальная рабочая частота — равняться 120-150 Гц.

Еще важно знать 3 нюанса о спайке плат

Чтобы спаять провода и платы, нужно знать о нескольких важных нюансах работы:

1. Перед началом операции, обязательно нужно подобрать подходящий паяльник. Диапазон оборудование для пайки плат составляет 15-30 Ватт. Выше использовать нельзя, иначе плата сгорит. Идеально для работы подойдет акустический агрегат из-за своих малых размеров и низкой степени нагрева.
2. Чтобы качественно спаять плату, ее нужно очень хорошо очистить. Так добиваются прочного соединения. Для обработки готовится мыльный раствор, а после вся поверхность протирается салфеткой. Металл после обработки качественно вытирается от мыла. Иногда на платах заметны плотные отложения – их убирают специальным составом, продающимся в магазине для электриков. Участок нужно очень хорошо зачистить, пока не появится блеск.
3. Контакты на плате нужно правильно располагать. Сначала присоединяются мелкие резисторы, а затем переходим на большие детали.

Подготовка «Пирата» к работе

Плату металлодетектора необходимо защитить от внешних воздействий. Для этого нужно поместить ее в пластиковую коробочку.

Штангу можно изготовить из отреза ПВХ трубы. Если сделать несколько соединяющихся друг с другом отрезов, получится портативная складная штанга.

ПВХ трубки для изготовления штанги металлоискателя

Катушку следует туго стянуть изоляционной лентой. Ее так же можно поместить в самодельную защиту.

Штангу можно не изготавливать вовсе. Ваш металлодетектор будет состоять из коробочки с платой и катушки с проводом. Его при необходимости можно крепить к любой подручной «палке» скотчем непосредственно на месте.

Мощный металлоискатель Pirat своими руками

Подобные металлоискатели можно купить примерно за 100-300 долларов. Цена на металлодетекторы сильно взаимосвязана с их глубиной обнаружения, далек не каждый металлоискатель может «видеть» монеты на глубине в 15 см. Помимо этого на стоимости металлодететкора еще сильно сказывается наличие распознавателя типа металлов ну и типа интерфейса, модные металлоискатели порой оснащают дисплеем для удобной работы.

В этой статье будет рассмотрен пример сборки своими руками мощного металлоискателя под названием Pirat. Прибор способен улавливать под землей монеты на глубине в 20 см. Что же касается крупных предметов, то здесь вполне реальна работа на глубине и во все 150 см.

Видео работы с металлоискателем:

Такое название этот металлоискатель получил из-за того, что он является импульсным, это обозначение двух первых его букв (PI-импульс). Ну а RA-T созвучно со словом radioskot — это название сайта разработчиков, где была и выложена самоделка. По словам автора, собирается Пират очень просто и быстро, для этого хватит даже начальных навыков в работе с электроникой.

Недостатком такого устройства является то, что оно не имеет дискриминатора, то есть не умеет распознавать цветные металлы. Так что поработать с ним на загрязненных различного рода металлами участках не получится.

Материалы и инструменты для сборки: — микросхема КР1006ВИ1 (или ее зарубежный аналог NE555) — на ней строится передающий узел; — транзистор IRF740; — микросхема К157УД2 и транзистор ВС547 (на них собирается приемный узел); — провод ПЭВ 0.5 (для наматывания катушки); — транзисторы типа NPN; — материалы для создания корпуса и так далее; — изолента; — паяльник, провода, прочий инструмент.

Остальные радиокомпоненты можно увидеть на схеме. Еще нужно найти подходящую пластиковую коробочку для монтажа электронной схемы. Еще будет нужна пластиковая труба для создания штанги, на которую крепится катушка.

Процесс сборки металлоискателя:

Шаг первый. Создаем печатную плату

Самой сложной частью устройства является, конечно же, электроника, поэтому с нее и целесообразно начать. В первую очередь нужно сделать печатную плату. Всего есть несколько вариантов плат, в зависимости от используемых радиоэлементов. Есть плата для NE555, а есть плата на транзисторах. Все необходимые файлы для создания платы есть к статье. Также в интернете можно найти и другие варианты плат.

Шаг второй. Устанавливаем электронные элементы на платуШаг третий. Источник питания для металлоискателя

Шаг четвертый. Собираем катушку для металлоискателя В связи с тем, что это импульсный металлоискатель, здесь точность сборки катушки не так важна. Оптимальным диаметром является оправка 1900-200 мм, всего нужно намотать 25 витков. После того, как катушка будет намотана, ее нужно хорошенько обмотать сверху изолентой для изоляции. Чтобы увеличить глубину обнаружения катушки, нужно намотать ее на оправку диаметром порядка 260-270 мм, а количество витков снизить до 21-22. Провод при этом используется диаметром 0.5 мм.

После того, как катушка будет намотана, ее нужно установить на жестком корпусе, на нем не должно быть металла. Здесь нужно немного подумать и поискать любой подходящий по размерам корпус. Он нужен для того, чтобы защитить катушку от ударов во время работы с устройством.

Выводы от катушки припаиваются к многожильному проводу, диаметром около 0.5-0.75 мм. Лучше всего, если это будут два, свитые между собой провода. Шаг пятый. Настраиваем металлоискатель

При сборке точно по схеме настраивать металлоискатель не требуется, он и так имеет максимальную чувствительность. Для более тонкой настройки металлоискателя нужно покрутить переменный резистор R13, нужно добиться редких щелчков в динамике. Если достичь этого получается только в крайних положения резистора, то необходимо сменить номинал резистора R12. Переменный резистор должен настраивать устройство на нормальную работу в средних положениях.

Если есть осциллограф, то с помощью него можно померить частоту на затворе транзистора Т2. Длительность импульса должна составлять 130-150 мкс, а нормальная рабочая частота равна 120-150 Гц.

Как работать с металлоискателем

После включения прибора нужно подождать около 10-20 секунд, чтобы работа металлоискателя стабилизировалась. Теперь можно крутить резистор R13 для настройки. После этого можно приступать к поиску.

imp_tranz.rar (скачиваний: 11569)

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
