Монолитная фундаментная плита под гараж

Видео

В этом видео показаны этапы проведения работ для ленточного фундамента.

Сборная конструкция

 Перед тем как сделать фундамент под гараж сборного типа, надо выбрать для него материал. Оптимальный вариант — стандартный бетонный блок, полнотелый.

Можно использовать кирпичи, камень бутовый, шпалы, бревна и прочие стройматериалы. Главное и основное к ним требование — прочность.

Как и в предыдущем случае, надо выкопать траншею по всему периметру будущего сооружения. Что касается размеров фундамента под гараж, то глубина траншеи — 15 — 20 см. Ширина зависит от того, как будет укладываться бетонный блок. Если поперек, то 40 см, если вдоль, то 20 см.

Траншея заполняется материалами для подушки, а это песок и щебень. Их можно просто перемешать. Если нет песка, то засыпается щебень мелкой фракции (5 — 10 мм), если нет щебня, засыпается крупнозернистый песок, который надо обязательно утрамбовать, поливая водой. Подушку можно засыпать вровень с краем грунта.

1. Заливается стяжка толщиною 5 — 7 см,которая должна высохнуть и набрать марочную прочность бетона. На это может уйти до 14 дней.
2. Стяжка покрывается гидроизоляционным материалом, для чего можно использовать рубероид, толь, битумную мастику или любой другой рулонный или жидкий материал.
3. Укладываются бетонные блоки. Перед тем как правильно разметить блоки по подготовленной ленте, необходимо понять, что схема размещения будет зависеть от ширины конструкции. Если она 40 см, то первый ряд блоков укладывается поперек стены на скрепляющий раствор. Второй ряд вдоль двумя рядами. Если ширина фундамента – 20 см, то блоки укладываются в один ряд вдоль со смещением в виде кирпичной кладки. Начинается сборка фундамента под гараж своими руками с угла постройки.

Из шпал

Фундамент гаража из шпал используется под легкие конструкции: деревянные или каркасные. В этом случае идет разговор о деревянных шпалах, а не о железобетонных.

Последние можно использовать при сооружении тяжелых построек. Перед тем как разметить фундамент под гараж, надо понять, что шпала, хоть и обработана гидроизоляцией, является изделием деревянным.

А значит, подвержена негативному воздействию природных нагрузок, поэтому укладывать шпалы в землю не стоит. Для них, как и в случае с бетонными блоками, готовится основание из щебня, которое покрывается гидроизоляционным материалом.

Этапы проведения работ:

1. Расчищается площадка под гараж.
2. Она полностью засыпается щебнем толщиною 10 см.
3. Выравнивается в горизонтальной плоскости и трамбуется.
4. Шпалы укладываются по периметру и скрепляются между собой металлическими скобами, длинными гвоздями или саморезами, болтовым соединением. При этом в местах стыковки двух элементов фундамента под деревянный гараж, делается подпил двух торцов соседних шпал в половину толщины.

Есть вариант, как грамотно сделать фундамент под собственный гараж своими руками из шпал, в котором под фундаментную конструкцию сначала устанавливаются опоры из тех же шпал, а на них уже укладываются цельные элементы.

Такой фундамент под каркасный гараж — один из оптимальных вариантов. К шпалам легко крепить деревянный брус, который являются основой каркаса. Сам каркасный гараж своими руками построить несложно. Для металлического гаража шпальная основа не приемлема, под него лучше залить плиту или ленту.

Хотя фундамент для каркасного гаража может быть разным. Здесь главное — правильно провести разметку фундамента и грамотно распределить нагрузки. Но в любом случае придется продумать, как соорудить полы. Оптимальный вариант — полы бетонные. Но можно использовать систему деревянного настила, для чего используются доски толщиною 50 мм и лаги, установленные через каждые 80 см. Крепление элементов каркасного гаража проводится специальными металлическими профилями с перфорацией. Напольный настил крепится к лагам саморезами.

Монтаж плиты под гараж

Нет ничего сложного в том, чтобы выполнить работы по устройству монолитной плиты под гаражный бокс самостоятельно, нужно только обладать минимальными строительными навыками и денежными средствами в достаточном количестве (плита из монолитного бетона – довольно затратный вид фундамента).

Подготовительные работы, планировка участка

Перед началом бетонных работ по заливке плитного основания под фундамент, важно с особой тщательностью провести подготовительные планировочные работы. Участок стоит очистить от мусора и крупных камней, выкорчевать пни от деревьев, убрать поросль деревьев и кустарников, провести планировку территории

Разметку будущего фундамента проводят прямо на строительном участке после планировочных работ. Углы постройки отмечают колышками, между которыми натягиваются бечевки. Длину и ширину плиты вымеряют с особой тщательностью – любое несоответствие размеров может вызвать перекос конструкции фундамента и возведенного на плите здания гаража.

Для того, чтобы проверить соответствие размеров, стоит натянуть бечевку по диагонали участка – результаты промеров должны быть абсолютно одинаковыми.

Земляные работы по устройству монолитной плиты

Для устройства подушки из бетона необходимо вырыть котлован, который обычно имеет глубину от 30 до 50 см. В некоторых случаях толщину плиты приходится делать больше, но при этом следует помнить, что стоимость такого фундамента резко возрастает.

Дно вырытого котлована заполняется щебнем, который ровным слоем выкладывают на грунт и тщательно утрамбовывают. Высота щебеночного основания может составлять от 10 см.

Подготовительный слой из щебня засыпается крупным кварцевым песком, который разравнивается по площади котлована и в высоту должен соответствовать толщине щебеночной подготовки. Песчаный слой необходимо утрамбовать, если трамбование вызывает затруднение – полить водой, а затем повторить операцию.

Опалубочные работы и изготовление арматурного каркаса

По периметру котлована возводится деревянная опалубка, высота которой должна быть несколько выше толщины опорной монолитной плиты. Устройство опалубки начинают с одного угла, в который вбивается первый опорный колышек

Колышки выставляются по всему периметру через равные расстояния, при этом очень важно следить за соблюдением вертикального положения. Доски опалубки крепятся саморезами, при их монтаже важно проводить закрепление досок с наименьшим зазором между ними

После установки опалубки следует приступать к устройству каркаса из арматуры. Допускается применять для армирования монолитного плитного фундамента арматуру диаметром не менее 12 мм. Вязку каркаса выполняют с помощью вязальной проволоки или сварки. Размер ячейки не должен превышать 20 см.

Выбирая между сварным способом изготовления арматурного каркаса и способом с применением вязальной проволоки, стоит отметить, что оба способа имеют свои достоинства и преимущества, но второй – надёжнее.

Заливка бетонной смеси

Качество фундамента во многом зависит от соблюдения технологического процесса заливки бетона. Допускается применять бетон не ниже М-250, идеальный вариант – М-350. Лучше всего, если процесс заполнения подготовленной опалубки бетоном будет непрерывным – таким образом, удается избежать неравномерного схватывания бетонной смеси и образования мостиков холода.

Лучше всего заказать бетонную смесь, которую поставляют в специальных миксерах. Заполнение опалубки начинается из одного угла, бетонная смесь распределяется по конструкции, с постоянным уплотнением вибраторами

Очень важно избежать пустот при заливке плитного основания, их наличие значительно ослабит несущую способность фундаментной подушки

При изготовлении бетонной смеси вручную, бетономешалки важно поставить с разных сторон фундамента, заполняя опалубку с противоположных углов, при этом очень важно выполнять тщательное уплотнение бетонной смеси вибраторами. Посмотрите видео, как правильно монтировать плиту под гараж:

Посмотрите видео, как правильно монтировать плиту под гараж:

Какой бетон лучше использовать?

Перед покупкой изделия тщательно изучаются свойства и параметры материала. Правильный выбор бетона повлияет на прочность и долговечность всего механизма.

Обязательно проконсультируйтесь с менеджером строительного магазина. Он поможет рассчитать марку бетона с учетом примерного веса строения, типа грунта. Если возводится гараж деревянный, подойдет марка М 100. Для возведения многоэтажных кирпичных или железобетонных зданий покупается цемент М 200.

Добавки для бетона

Не бойтесь экспериментировать и укреплять бетонную массу путем смешивания с добавками. Составы делают цемент крепче, увеличивают эксплуатационный срок службы соединительных смесей. Качественная добавка делает бетон более устойчивым к агрессивным условия среды.

Типы:

• разжижающая;
• загущающая;
• водоотталкивающая;
• антикоррозийная (для защиты металла);
• газообразующая добавка для уменьшения веса гаража.

В суровой климатической зоне актуальна добавка, которая помогает бетону быстрее застыть при минусовой температуре.

Когда стоит делать сплошной фундамент

Применение фундамента в качестве сплошной плиты осуществляется в таких ситуациях, как:

• Строительство зданий большого веса
• Строительство помещений на слабом грунте
• Если строится подвал или цокольный этаж, и если высокий уровень грунтовой воды
• Если строится гараж или другие постройки, без заливки бетонного пола.

Его также можно применять при строительстве деревянных и каркасных домов, хотя в экономическом плане это совсем не выгодно. Проще и ниже по стоимости обойдется применение винтового или столбчатого фундамента (а после его установки утепляют пол).

Преимуществами фундамента из плиты

Фундаментная плита под гараж имеет и ряд своих преимуществ и перед принятием окончательного решения надо их изучить.Итак:

• Недорогая цена, простое изготовление и монтаж.
• Обладает хорошей несущей способностью, которая обусловлена большим размером площади соприкосновения с землей.
• Наличие общей, не подверженной локальной деформации, платформы дает гарантию целостности стен здания. В зимний период времени года в конструкции не образуются вгибы и провалы, поскольку она поднимается и опускается ровно.
  Наличие такого ценного свойства объясняет то, что фундамент выступает жесткой площадкой со стенами и колоннами.
• Плита может использоваться и как «черновик» пола цокольного этажа. В таком случае цокольному этажу не требуются дополнительные приспособления для перекрытия. Это позволяет достичь большей экономии финансов.
• Плиты фундамента можно возводить в сложных грунтах, без применения землеройных работ. Это сокращает использование дорогостоящих и трудоемких работ в условиях высокого уровня грунтовой воды, замерзшей почвы и так далее.
• Так же вполне можно сделать работу своими руками, тогда и цена изделия будет значительно ниже.

Этапы работ

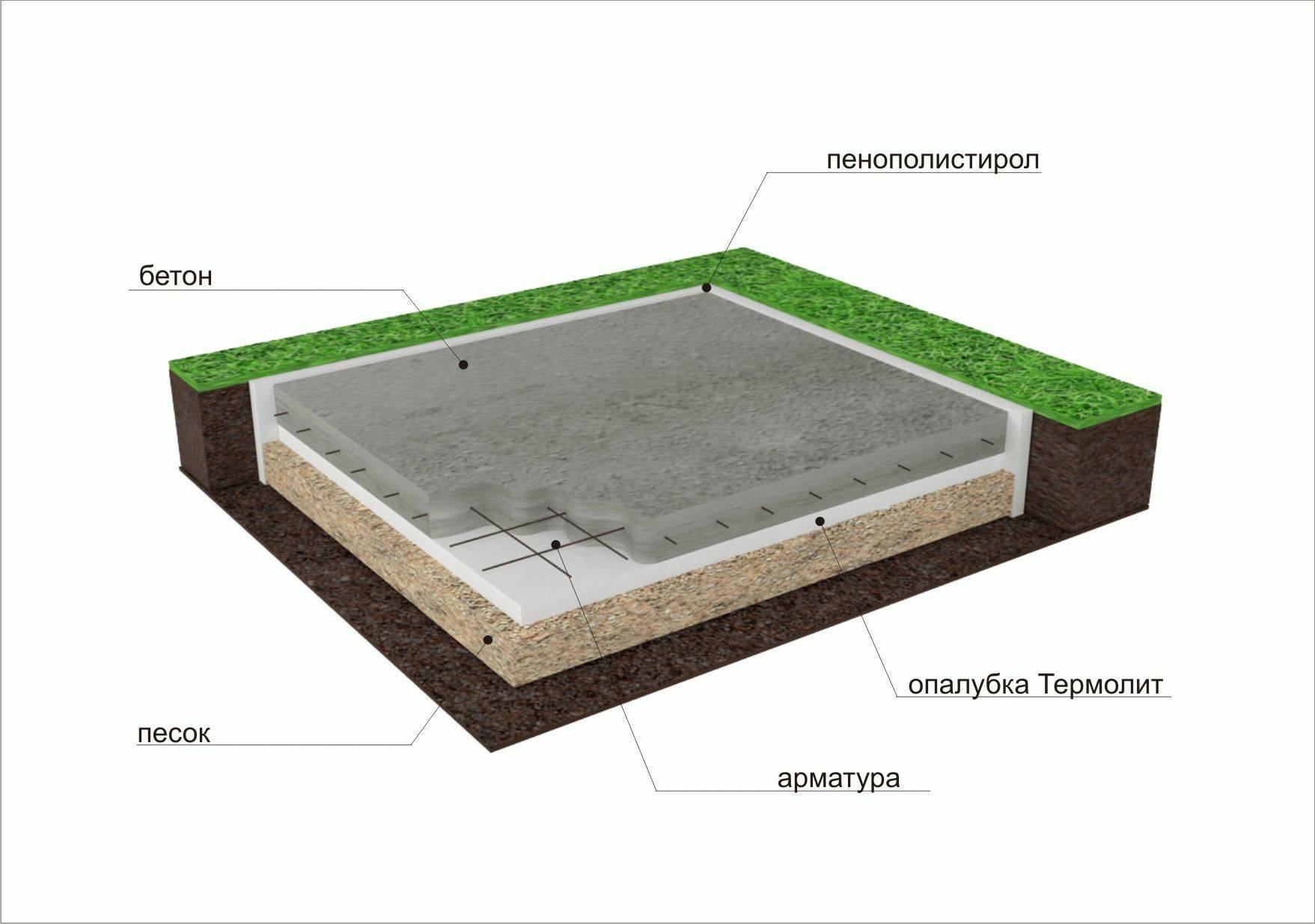

Так выглядит монолитная плита

Если принято решение строить гараж на фундаменте в виде монолитной плиты, то следует обратить внимание на то, что, как и любое другое строительство, его следует начинать с планирования. В частности, необходимо выбрать место для будущей постройки и подготовить его. Выбранный участок местности необходимо максимально выровнять и освободить от каких-либо посторонних предметов

На ровной и расчищенной площадке нужно провести первоначальную разметку будущего фундамента. Границы периметра обозначаются при помощи вбитых в землю колышков и натянутых между ними верёвок

Выбранный участок местности необходимо максимально выровнять и освободить от каких-либо посторонних предметов. На ровной и расчищенной площадке нужно провести первоначальную разметку будущего фундамента. Границы периметра обозначаются при помощи вбитых в землю колышков и натянутых между ними верёвок

На данном этапе очень важно контролировать точное соблюдение размеров, рассчитанных на этапе проектирования

Ошибки, допущенные на этапе разметки участка, в дальнейшем приведут к ошибкам при строительстве, поэтому их лучше не допускать. Итак, после того как будущий фундамент плита под гараж будет размечен, можно приступать к проведению земляных работ.

Разметка котлована

Внутри очерченного периметра будущего гаража необходимо выкопать котлован определённой глубины. В зависимости от различных характеристик плита фундамента может быть углублена на расстояние от 30 см до 50 см. Эти показатели являются средними и могут несколько отличаться в частных случаях. Дно котлована следует также максимально выровнять. После того как он будет вырыт и подготовлен, на дно насыпается слой гравия, толщина которого должна составлять около 10 см. Этот слой необходимо утрамбовать. После того как это будет выполнено, на слой гравия насыпается слой песка примерно равной толщины, после чего также утрамбовывается. Эти слои будут выполнять амортизационные функции, которые не позволят плите фундамента деформироваться при возможных смещениях верхних слоёв почвы. Следует упомянуть, что по периметру котлована необходимо оборудовать деревянную опалубку, которая не даст в будущем застывающему цементу деформировать стенки. В свою очередь, саму опалубку нужно с внешней стороны зафиксировать вбитыми на глубину около метра металлическими колами, которые не позволят цементу её продавить. В качестве таких подпорок подойдут обрезки арматуры, которые вбиваются на расстоянии около метра друг от друга. Когда опалубка будет готова, можно переходить к работам по созданию металлической армирующей обрешётки внутри периметра котлована.

Промежуточный этап изготовления основания

Для обрешётки могут быть использованы длинные прутья металлической арматуры, которые необходимо расположить на некотором возвышении от дна. Будет достаточно нескольких сантиметров. Для этого в дно котлована вбиваются вертикальные опорные прутья. К ним поочерёдно крепятся горизонтальные прутья обрешётки. Располагать их необходимо крест-накрест так, чтобы в результате получилась решётка с ячейкой примерно 25×25 см. Горизонтальность её расположения следует проверять строительным уровнем, не допуская возникновения перекосов. Таким же образом на некотором возвышении от первого слоя обрешётки необходимо выполнить второй.

После того как работы по сооружению обрешётки будут выполнены, можно приступать к непосредственно заливке фундамента.

Заливка с помощью миксера

Для того чтобы будущий фундамент отвечал всем необходимым эксплуатационным характеристикам, его необходимо изготовить с применением качественных цементных смесей. Предпочтительнее всего обратиться к услугам специализированных фирм. Ещё одним аргументом в пользу такого подхода является то, что заливка плиты фундамента должна осуществляться непрерывно и равномерно, поэтому имеет смысл применение специальных миксеров, в которых смесь возможно приготовить в достаточном объёме. Нужно сказать, что во время заливки фундамента смесь необходимо равномерно распределить по всей площади и максимально выровнять. После того как заливка будет завершена фундамент нужно оставить до полного застывания и затвердения смеси. В зависимости от температурных условий и толщины слоя заливки этот отрезок времени может составить от 7 до 30 дней.

В заключение стоит сказать, что, несмотря на некоторую трудоёмкость процесса, фундамент, выполненный в виде монолитной плиты, является наиболее универсальным способом изготовления этого элемента конструкции, отвечающим всем требованиям. Прочным и долговечным.

Основные этапы работ по постройке каркасного гаража

Основные этапы строительства таковы:

• подготовка строительной площадки включает выбор участка под строительство, его очищение от мусора;
• организация котлована, создание фундамента;
• выполнение разметки, монтаж каркаса строения, обвязка каркаса;
• возведение кровли на заранее подготовленные стойки каркаса;
• обустройство пола;
• утеплительные работы внутри строения;
• обшивка стен отделочными материалами;
• установка гаражных ворот на обшитый каркас гаража.

Рассмотрим каждый из упомянутых процессов более подробно, чтобы читатель смог справиться с их выполнением своими силами без особых трудностей.

Толщина фундаментной основы

Толщину железобетонной плиты под гараж выбирают, учитывая два основных параметра:

• тип почвы;
• проектный вес постройки.

Если почва неустойчивая и со значительной глубиной промерзания, то под силовую конструкцию вырабатывают котлован на глубине 0,6–1,0 м.

Чтобы фундамент опирался на устойчивое грунтовое основание, для него устраивают на дне выемки утрамбованную прослойку из песка средней фракции (высота слоя – 0,2–0,3 м).

Кроме геологических особенностей участка, определяющее значение имеет вес самого сооружения. Например, для одноэтажного этажа из таких легких материалов, как пеноблоки, достаточно высоты монолитной плиты в 10 см с армированием в один слой. Если застройщик проектирует двухэтажное сооружение, либо гараж из кирпича или бетона, то толщину плиту нужно увеличить на 5 см.

На практике толщину плиты для гаража принимают несколько завышенной от рекомендованных значений. Такой выбор обусловлен несколькими причинами:

• чтобы в холодное время года лед и снег не мешали использовать распашные двери;
• чтобы ливневая и дождевая вода не попадали вовнутрь помещения;
• чтобы обеспечить нормальное пользование гаражом даже в непредвиденных ситуациях, например, если просядет часть фундамента, или грунт перед входом поднимется в результате действия сил пучения.

Необходимость наличия фундамента

Отказ от возведения фундамента может показаться хорошей возможностью для экономии семейного бюджета. По некоторым подсчётам на его формирование может потребоваться треть от всей суммы, направляемой на строительство. Между тем его наличие продиктовано необходимостью таких действий:

• равномерно распределить нагрузки, создаваемые стенами гаража, на грунт;
• защитить цоколь от неблагоприятных факторов, включая влагу;
• обеспечить естественную вентиляцию цоколя;
• предотвратить разрушения строения из-за движения грунта.

Основание продлит срок службы гаражаИсточник cnrconstruction.com

Расчет плитного фундамента

Теперь рассмотрим какое количество материалов потребуется для строительства плитного фундамента.

Пример расчета плитного фундамента

Оптимальные размеры фундамента под гараж из пеноблоков 4 на 4 метра, то есть площадью 16 квадратных метров. Первое что необходимо, это геополотно, которым застилается дно и боковые стенки котлована под будущий фундамент. Площадь дна котлована нам известна, остается высчитать площадь боковых стенок. Для этого их длину умножаем на ширину: 16 м *0,3 м = 4,8 м2. Значит для того чтобы укрыть весь котлован с боковыми стенками потребуется 20,8 м2 +10% на перекрытие.

Далее рассчитаем объем песка и щебня. Для этого перемножим площадь поверхности на высоту подушки каждого из материалов. Для нормального функционирования песчаной подушки под плитой фундамента достаточно слоя в 10 см, соответственно 20 см остается под щебенку. В итоге получаем: 0,1м * 16 м2 = 1,6 м3 это необходимый объем песка. 0,2 м * 16 м2 = 3,2 м3 это объем щебня.

Теперь посчитаем объем раствора. Для гаража из пеноблоков минимальная толщина бетона должна быть не менее 15 см. Соответственно: 16 м2 * 0,15 м = 2,4 м3 бетона.

Для армирования, лучше использовать металлическую арматуру сечением не менее 10 мм. Её шаг должен составлять примерно 15 см. Длина хлыстов должна быть ровной 4 метрам, по ширине каждой из сторон.

Для определения требуемого количества арматуры необходимо поделить длину стороны на шаг арматуры. В итоге получаем: 4 м/0,15м = 26,6 округляем в большую сторону до 27 штук и умножаем это количество на 2, т. к. арматура должна укладываться перпендикулярно. В итоге потребуется: 54 шт * 4 м = 216 погонных метров арматуры.

Также для организации дренажной системы потребуется перфорированная дренажная труба, которая укладывается по периметру фундамента в слой со щебнем, для отсечения влаги поступающей из почвы. Её общая длина равняется длине периметра фундамента и составляет 16 погонных метров плюс количество, необходимое для вывода дренажа до приемного колодца.

Подведем итог, для строительства фундамента 4 х 4 из монолитной армированной плиты потребуется:

• 23 м2 геоматериала;
• 1,6 м3 песка;
• 3,2 м3 щебня;
• 2,4 м3 бетона;
• 216 погонных метров арматуры сечением 10 мм;
• Минимум 20 погонных метров дренажной трубы и все необходимые для неё фитинги.

Важно: эти расчеты не являются эталонными, а сделаны для того, чтобы было понятно, как можно более-менее точно рассчитать необходимое количество материалов для изготовления монолитного плитного фундамента. Также следует заметить, что потребуется минимум 16 метров погонных теса для строительстваопалубки

Также следует заметить, что потребуется минимум 16 метров погонных теса для строительстваопалубки.

Виды фундаментов, применяемых при возведении гаражей

Для строительства, в зависимости от условий, выбирают один из следующих видов основания:

Выбор фундамента под гараж из пеноблоков делают в зависимости от таких факторов как:

• вес всех строительных материалов, автомобиля и стеллажей.
• наличие погреба и смотровой ямы;
• характеристики и тип грунта;
• расположение верхнего уровня грунтовых вод;
• глубина промерзания почвы.

Поскольку проектирование фундаментов является сложной инженерной задачей, то изыскания, расчет конструкции, черчение и подбор материалов лучше всего поручить квалифицированному специалисту.

Определение типа грунта. Схема ленточного фундамента.

Глубина фундамента мелкого заложения не превышает 700 мм и должна находиться как минимум на 500 мм выше уровня залегания грунтовых вод. При глубоком заложении, низ конструкции всегда должен быть ниже точки промерзания. Ширина ленты не может быть менее 250 мм.

Фундамент ленточного типа может быть построен из монолитного железобетона, бетонных блоков, бутового камня или полнотелого красного кирпича. Монолитное основание отличается повышенной прочностью. Процесс его монтажа состоит из следующих этапов:

1. инженерный расчет конструкции и составление чертежа;
2. выполнение разметки с помощью деревянных колышков и шнура;
3. выемка грунта на глубину заложения фундамента;
4. устройство подстилающей подушки из песка и щебня;
5. установка опалубки;
6. сборка армирующего каркаса;
7. заливка бетона;
8. снятие опалубки и устройство гидроизоляции;
9. обратная засыпка нерудными материалами.

Для того, чтобы защитить фундамент от грунтовых, дождевых и талых вод, по периметру гаража устраивается бетонная или асфальтовая отмостка. Перед воротами делается прочное дорожное покрытие для выезда. Для уменьшения морозного пучения, отмотку нужно утеплить и гидроизолировать.

Монолитная плита

Плитный фундамент для будущего гаража из газобетонных блоков представляет собой сплошной плоский железобетонный монолит с продольным проемом под смотровую яму. Минимальная толщина плиты — 200 мм. Построить такой фундамент можно только на ровном горизонтальном участке, при этом нижняя поверхность плиты должна быть изолирована от воздействия влаги и утеплена минераловатными матами толщиной 50 мм.

Такие конструкции целесообразны на пучинистых грунтах, поднимающихся при наступлении холодов и опускающихся в теплое время года. Это глины, суглинки, торфяники и некоторые другие, способные усиленно поглощать и удерживать влагу, типы почвы.

Для армирования бетона необходимо наличие не менее двух сеток, края которых должны быть связаны с арматурой смотровой ямы. Устройство отмостки при таком фундаменте не является обязательным.

Свайные основания

Фундаменты этого типа монтируют на слабых и подвижных грунтах, а так же при наличии существенных перепадов высот на участке застройки. Для гаражей применяют винтовые металлические сваи, которые можно закручивать вручную или при помощи механизма.

Максимальная глубина погружения может достигать 6 метров, вплоть до твердых слоев грунта. После ввинчивания свай, их оголовки срезаются на одном горизонте выше уровня земли и завариваются металлическими пластинами.

Расстояние между сваями — не более 2-х метров. Опоры должны быть расположены не менее чем в три ряда по наибольшей длине строения. Сваи ввинчиваются строго вертикально, в предварительно выкопанном приямке глубиной до полуметра.

Для создания возможности кладки блоков, все сваи связываются между собой железобетонным или стальным ростверком, а пол делают из заводской или монолитной железобетонной плиты. Отмостка для такой конструкции не требуется. Перед вкручиванием металлических свай их необходимо обработать гидроизоляционным материалом.

Столбчатый фундамент

Основание столбчатого типа конструктивно напоминает свайный фундамент, но глубина заложения опорных столбов не достигает глубины промерзания, а поперечное сечение больше, чем у свай. Расстояние между столбами не может быть более 2-х метров с обязательным наличием их на всех углах.

Конструкция опор состоит из песчаной подушки, широкой бетонной подошвы и вертикально расположенного столба, который поднимается на высоту выше уровня земли. Все столбы связаны между собой ростверком, при этом обязательно наличие поперечных перемычек, которые будут дополнительно поддерживать плиту пола.

Материалом для изготовления столбов может служить железобетон, бутовый камень или полнотелый глиняный кирпич. После кладки столба, его поверхность должна быть обработана битумом. Ростверк представляет собой монолитную железобетонную балку.
