Подготовительные работы и разработка чертежа
Изготовление
Вне зависимости от того, планируется делать ворота или калитку, последовательность действий будет сходной. Только для разных конструкций готовится каркас определенных габаритов. Узор можно повторить на любых изделиях.
Смотрим видеурок:Весь процесс изготоления
https://youtube.com/watch?v=PrRPAMWB-_4
Разметка материала, составление эскиза
Для работы потребуется болгарка (для резки металла, шлифовки), сварочный аппарат. Технология холодной ковки реализуется посредством специфического инструмента. В первую очередь нужен станок для скручивания. Это может быть «улитка», гнутик, твистер, шаблон.
Элементы художественной ковки
Дополнительно используют еще и тиски, с их помощью детали подгоняются под нужную форму, размеры. В работе будет использоваться и мелкий инструмент: молоток, пассатижи, напильник.
Можно изготовить самостоятельно все детали, но есть возможность приобрести готовые элементы для будущей конструкции. На первом этапе составляется эскиз изделия. Определяются габариты каркаса, а затем уже происходит его заполнение коваными деталями с учетом собственных предпочтений и возможностей. Ворота и самодельная кованая калитка должны соответствовать друг другу по высоте, а также по параметрам каркаса: одинаковый материал с равным сечением (достаточно трубы 30х30 мм).
Крупные кованые детали изготавливают из металлического прутка 12-14 мм. Для мелких элементов достаточно прутьев меньшего размера – квадрат 10 мм. Разметив трубы для каркаса в соответствии с эскизом, следует переходить к нарезке. Делать это необходимо, постоянно проворачивая трубу. Это обеспечит более ровный срез.
Процесс ковки и сварочные работы
Изделия, созданные методом холодной ковки, производят, начиная с каркаса. Выполнив нарезку металла по эскизу, можно переходить к сварочным работам. Сначала на ровной поверхности укладываются все отрезки труб, затем с помощью рулетки нужно проверить, соответствует ли конструкция эскизу и заданным габаритам.
Горячая ковка: прменяет большинство технологий самой обработки метала, это лучше сказывается на разнообразии вариантов декора.
Сварка выполняется методом прихватки металла (сверху, с боковой стороны). Такая мера позволит избежать серьезных ошибок. Если при повторном измерении неточностей не обнаружено, можно приваривать изделия полноценным сварочным швом.
Холодной ковка: это придании формы металла путем её изгибания, опрессовывания и сварки. Этот метод проще по выполнению.
Чтобы узнать фактическую длину заготовок для изготовления завитков, следует распечатать или срисовать мелом на полу готовый эскиз в натуральную величину. Затем останется выполнить измерения завитков, используя сантиметр. В соответствии с этими замерами нарезаются металлические прутья.
Приступая к этапу ковки, важно не перекрутить заготовки, так как в данном случае будет сложнее получить симметричные элементы. Видео урок 2:Элементы фигурной ковки
Видео урок 2:Элементы фигурной ковки
Если материал немного разогреть, это упростит задачу по изготовлению кованых деталей. Но в таком случае нельзя опускать металл в воду с целью охлаждения. Это приведет к тому, что заготовки закалятся и работать с ними дальше (гнуть, менять форму) будет невозможно, так как произойдет излом прутка.
Когда все элементы для будущего изделия подготовлены, их необходимо расположить на ровной горизонтальной поверхности, желательно прямо внутри каркаса. Далее, осталось только прихватить сварочным аппаратом все элементы. Длина сварного шва не должна быть более 1 см для изогнутых элементов. Участки соединений шлифуются болгаркой.
Собираем и варим раму
Заготовки собираются между собой сваркой.
Инструкция по созданию выглядит так:
- Понадобится лист ОСБ толщиной от 10 мм или лист толстой фанеры.
- Из этого материала вырезается полотно размерами на 5 см больше с каждой стороны, чем реальные параметры калитки.
- Для удержания деталей рамки необходимо заранее подготовить струбцины – зажимы, которые будут прочно фиксировать заготовки из труб к полотну из ОСБ.
- Количество зажимов должно быть больше, чем швов от сварки.
Куски профильных труб выкладываются в правильном порядке. Проверяется ровность углов по уровню.
- В зависимости от высоты калитки между верхней и нижней частью створки монтируются 1–2 поперечины.
- Зажимы ставятся вблизи мест сварки.
- Все детали рамки прочно крепятся к кондуктору. Проверяется повторно ровность углов.
- Теперь можно сварить между собой заготовки труб.
- Зажимы остаются, пока швы полностью не остынут.
После сборки каркаса все швы зачищаются.
Конструкция калиток из профильного листа
Перед тем как делать калитку, нужно либо самостоятельно разработать проект, либо использовать готовые чертежи, схемы и эскизы конструкции. Это позволит точно произвести расчет стройматериалов.
Готовое изделие из профнастила
Материалы и инструменты:
- Профтруба либо уголок 30 мм.
- Профлист 1,6 мм по толщине.
- Грунтовка по металлу.
- В качестве опор потребуется труба сечением 10 см.
- Акриловая краска.
- Бензин для обезжиривания.
- Сварка.
- Веревка для разметки.
- Шлифмашина.
- Шуруповерт.
- Садовый бур.

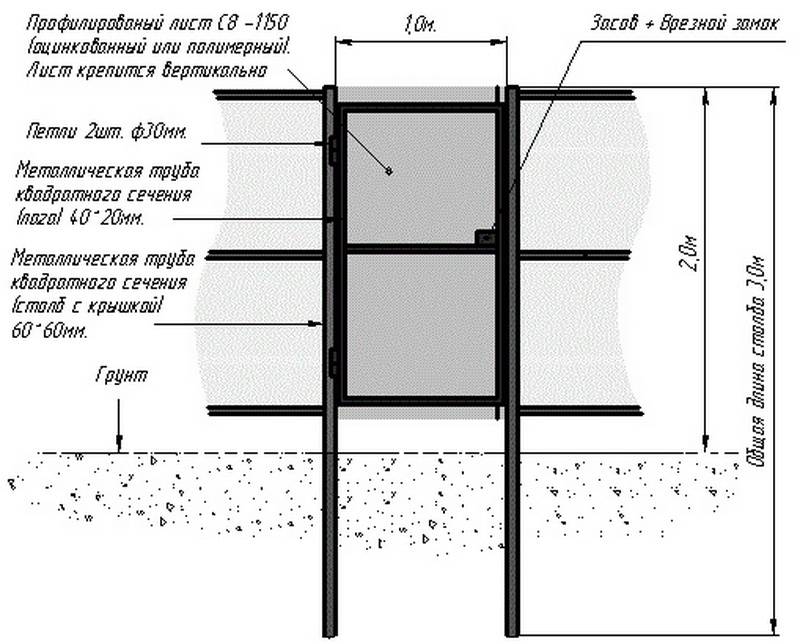

Схема конструкции
Конструкцию входной калитки из металла необходимо крепить на профильные трубы 60х60х3 мм, которые вкапываются на глубину 1 м. Разметьте участок и места крепления опор. Отрежьте болгаркой требуемый размер столба плюс 1 метр.
Чертеж распашных ворот с дополнительной калиткой
Выкопайте ямы под опоры. Ширина опор обязана быть больше сечения профтрубы на 15 сантиметров. После этого замешайте цементный раствор. Вставьте столб, засыпьте слоем мелкого гравия (около 20 сантиметров), утрамбуйте, затем яму нужно полностью залить раствором. В основе каркаса находится металлический профиль – уголок или квадратная профтруба 55х55х3 мм. Из трубы собирают раму с помощью сварки.
Схема монтажа
С учетом созданного эскиза каркаса обрежьте из длинного профиля необходимые по размеру заготовки. Выложите на столе детали, соедините с помощью сварочного аппарата. Для лучшей жесткости каркаса закрепите поперечные распорки. Раму нужно сваривать точечным методом. Это позволит сэкономить время для сборки конструкции.
Схема создания каркаса
Последний этап – крепление профлиста к каркасу двери. Вырежьте полотно двери необходимого размера. На участках среза удалите заусенцы. Зафиксируйте вырезанный лист. Соединение профнастила с каркасом калитки выполняется сваркой методом сплошного шва.
Изделие обрабатывают антикоррозийным составом, после чего красят. Закрепите петли, врежьте замок в полотно двери. Если решили декорировать изделие с помощью ковки, это нужно сделать перед покраской.
Гармония с ковкой
На видео представлена подробная инструкция с пояснениями по монтажу металлической калитки.
Алгоритм работ
Чтобы создать калитку из профильной трубы нужно действовать поэтапно и проявить большое внимание. Итак, рассмотрим пошагово структуру выполняемых работ:
Итак, рассмотрим пошагово структуру выполняемых работ:
- Создание чертежа желаемой калитки;
- Покупка соответствующих строительных материалов;
- Разметка материалов и их распил;
- Монтаж столбов, которые будут опорами;
- Необходимость приварить профильные трубы на ранее сделанную обрешетку;
- Придание обрешетке прочности, монтаж петель и установка всей конструкции на опоры;
- Покрытие конструкции грунтом для металлических изделий;
- Покраска конструкции;
- Обшивка конструкции;
- Процесс декорирования.
Изготовление и монтаж калитки своими руками
Чтобы понять, как сделать калитку, нужно пошагово разобрать этот вопрос. Создание деревянной конструкции начинается с каркаса.
Варианты эскизов каркаса
Он может быть металлическим, из профильной трубы. Такая прочная основа нужна при изготовлении комбинированной конструкции, украшенной ковкой или элементами из металла. Во всех остальных случаях делается основа из деревянных брусьев толщиной 20–40 мм и шириной 80–100 мм.
Каркас
Различают основные виды каркасов для деревянных калиток:
- рамные;
- реечные Z-образные;
- арочные;
- с порталом – навесом над входом.
Составные элементы входной группы
Легкие реечные деревянные конструкции делают на дачный участок и ставят в ограду сада. Капитальные прочные створки требуют жесткого основания в виде укрепленной рамы.
Рамные каркасы
Рамные каркасы представляют собой прямоугольную раму с перемычкой. Каркас собирается с помощью металлических скоб – перфорированная полоса, согнутая под прямым углом. Бруски режутся в размер, выкладываются на ровной площадке, как указано на чертеже. В углы изнутри устанавливаются скобы и прикручиваются саморезами или болтами. Доски накладываются сверху, и зашивается полотно.
Идея по созданию рамы
Соединение по углам возможно по принципу шип-паз, если позволяет уровень мастерства и имеется фрезер.
Для создания объемной рамы по лицевой стороне полотна прибиваются рейки по периметру или в горизонтальных балках каркаса прорезаются пазы и в них заводятся доски. Рама при таком варианте основания собирается без верхней перекладины. Она заводится сверху на торцы досок и прикручивается после обшивки основания.
Чертеж создания стальной основы
Рамный каркас служит основой для более сложных видов конструкций калиток: с арками, комбинированными вставками, порталами. Он укрепляется распорками и подкосами.
Реечное основание
В заборах, отделяющих сад от двора, чаще используют Z-образный каркас. Два горизонтальных бруса с наклонной перемычкой (подкосом) не всегда представляют самостоятельную деталь. Они скрепляются между собой досками обшивки при изготовлении легких садовых конструкций.
Порядок крепления рамы
Для создания прочного Z-образного каркаса производят следующие операции.
- Горизонтальные балки вырезаются по длине на 5 см меньше ширины проема.
- Они выкладываются в размер на ровной поверхности.
- Подкос подмечается по факту. Торцы планки подрезаются под углом и прикручиваются длинными винтами.
- Рама зашивается досками.
- На поперечины с тыльной стороны прикручиваются навесы. С другого края на верхнюю горизонтальную планку крепится щеколда или задвижка.
Декоративные навесы с фигурными планками могут крепиться по лицевой стороне и украшать деревянную конструкцию, как на фото.
Вариант дизайна внешней стороны декоративными элементами
Арочные и резные изделия сложные в исполнении и требуют высокого уровня мастерства, а также специального электрооборудования. Любителям они не по силам.
Полотно
Планки режутся в размер по чертежу с учетом зазора внизу. Они раскладываются на раме с просветом или всплошную, как задумана конструкция. При разной длине досок фигурным делается верх. Проверяется фактическая ширина создаваемой калитки, размер корректируется за счет зазоров.
Схема обшивки входной группы сухой строганой доской класса АВ
Для сплошного полотна доска сразу заказывается расчетной ширины, чтобы не приходилось подрезать крайнюю планку и не оставалась щель между стойкой и полотном калитки. Доски зашиваются с зазором в 1–2 мм, для температурного расширения, чтобы они не коробились, упираясь друг в друга торцами. На приватность это не влияет, поскольку в просветы ничего не видно. Видео наглядно демонстрирует простоту изготовления каркасной деревянной калитки.
Разновидности калиток
Калитка из профлиста может быть разных размеров, но при ее сооружении необходимо учитывать, что:
- высота изделия не должна превышать 2 м. Входная конструкция больших габаритов будет выглядеть слишком громоздкой. При определении данного параметра следует ориентироваться на высоту забора;
- оптимальная ширина полотна составляет 1 м. В метровый проем поместится мебель, необходимые бытовые принадлежности. Увеличение ширины калитки со временем приведет к провисанию петель, деформации изделия.
Профлисты выпускаются исключительно в стандартных конфигурациях, но из них сооружают калитки из металлопрофиля различного дизайна. Самый лаконичный вариант — прямоугольное полотно, заключенное в раме. Каркас изделия формируют из круглой/профильной трубы, затем его зашивают листовым материалом. Такая конструкция подойдет для возведения глухой ограды, хорошо сочетающейся с каменными и кирпичными элементами (столбами, пролетами забора).
Более интересно смотрится калитка в форме арки. Для ее сооружения необходимо немного изменить конфигурацию рамы и вырезать соответствующее полотно.
арочную конструкцию гармонично дополнит небольшой закругленный козырек или навес, который также послужит дополнительной защитой конструкции.
Чтобы разнообразить дизайн входной группы, можно использовать вставки из поликарбоната, металлические решетки. Они придадут изделию легкость, оригинальность.
Роскошно смотрится калитка из профнастила с элементами ковки. Черные фигурные изделия будут хорошо выделяться на контрастном цветном фоне. Кроме того, профлист усилит противовзвломный эффект конструкции.
Инструкция по изготовлению и установке калитки своими руками
Безусловно, вы можете изготовить калитку и ворота из любого материала, будь то кованое железо, алюминий, сталь или дерево, но наиболее простым, рациональным вариантом, с которым сможет справиться человек без специального оборудования и профессиональных навыков, является именно деревянная калитка.
Процесс ее изготовления и установки предельно прост, причем, приложив немного труда и творческой фантазии, вы можете добиться превосходного вида, сделав калитку изящным элементом вашего ландшафтного дизайна.
Для начала необходимо подготовить необходимый инструментарий, а именно:
Измерительная лента
Карандаш
Торцовочная пила
Молоток
Линейка с прямым краем
Столярный клей
Беспроводная дрель
Из материалов потребуется следующее:
12 штакетников
3 доски (предпочтительно, кедровых)
Упаковка гвоздей 100 мм
3 черных декоративных шарнира
2 черные длинные скользящие защелки
1 черная сверхмощная защелка сальто для ворот
А теперь приступаем к рабочему процессу:
Произведите замеры будущей калитки и отмерьте при помощи измерительной ленты необходимую длину на штакетниках, отрежьте 4 куска с помощью торцовочной пилы, два по длине, два по ширине. Как правила высота калитки составляет 1.5-1.8 м, ширина – 1-1.5 м.
Отмерьте и вырежьте горизонтальные скобы, затем необходимо распилить 3 доски на равные части длиной 1.5-1.8 м, шириной – 1-1.5 м в зависимости от выбранного размера будущей калитки.
На ровной плоской поверхности, такой как подъездная дорожка или пол гаража, выложите три нарезанные доски. Две доски должны быть расположены параллельно друг другу, а третья доска должна быть параллельна двум другим и лежать точно посередине.
Затем наложите штакетники поверх досок по всему периметру и зафиксируйте их при помощи гвоздей. Для создания эстетичного вида, можно прибить еще 4 распиленных пополам штакетника диагонально вдоль досок, создавая узор.
Измерьте и отрежьте диагональную скобу
Осторожно переверните калитку. Положите линейку с прямым краем на эту диагональную скобу, параллельно линиям горизонтальных скоб
Сделайте шесть карандашных пометок на диагональной скобке, параллельно верхней и нижней сторонам каждой горизонтальной скобки, затем разрежьте диагональную скобу торцовочной пилой по шести отметкам. Три отрезанных куска в конечном итоге будут отброшены (два конца и середина), оставляем только два отрезанных куска, которые вы будете использовать в качестве диагональной скобки.
Прикрепите диагональную скобу. Проведите линию плотницкого клея по задней стороне двух диагональных скобок. Затем вдавите детали на место на воротах между горизонтальными скобами. Придавите две склеенные части шлакоблоками, камнями или чем-нибудь достаточно тяжелым. Дайте клею высохнуть около двух часов.
После того, как клей высохнет, переверните калитку. Прибейте диагональные части скобок на место гвоздями.
Крепим на ворота петли при помощи дрели в верхней, средней и нижней частях, а также к раме ворот. Навешиваем их, не забывая оставить 1-1.5 см зазора внизу. Оставьте около 0.5 см зазора на шарнирной стороне ворот.
Финальным этапом устанавливаем защелки. С помощью беспроводного сверла и винтов, входящих в комплект защелок, вверните скользящие защелки на место на верхней и нижней частях калитки. Завинтите их приемные секции на раме. Затем установите откидную защелку аналогичным образом в центре ворот.
