Размеры и устройство навеса для двух автомобилей, как сделать своими руками

Профнастил

Это практичный и легкий материал, который также отличается несложной установкой. Это лист, прошедший обработку давлением на прокатном станке. Для увеличения долговечности на его поверхность наносится оцинковка или полимерное покрытие. Выигрышно смотрится профнастил с полимерным покрытием.

Такой материал монтируется практически на любой каркас. Материал устойчив к разным неблагоприятным внешним воздействиям, а навес выглядит воздушно и аккуратно. Профнастил считается пожаробезопасным, а при монтаже не требует использования дорогостоящего оборудования.

Материал устойчив к ультрафиолетовому излучению, не теряет яркости своего оттенка в течение длительного срока службы. Профлисты отличаются хорошей сопротивляемостью — как ветровым нагрузкам, так и осадкам, поэтому его можно монтировать в местности, где нередки сильные ветры или зимой выпадает обильный снег.

В продаже есть разные виды профнастила. Они отличаются показателем жесткости, высотой волны и областью применения. Для обустройства навеса хорошо подходит кровельный профнастил. Оптимальная толщина листов составляет 0,7 мм. Чем выше высота волны, тем жестче лист. Этот показатель ключевой, если профнастил выбирают для большого навеса.

Выбор кровельного материала

Вместо многочисленных критериев выбора можно применить один принцип — использовать тот же материал, что и для крыши главного дома. Оправданность монолитного варианта вырастает, если навес представляет собой пристройку. Для кровельного материала на стропильной конструкции делают обрешетку из поперечных планок или полотен. Под жесткие покрытия формируют решетку, а под мягкие — сплошной вариант из полотен. При этом точную информацию о шаге для разреженных обрешеток, а также о конфигурации в целом указывают производители. Жесткое покрытие однозначно лучше. Причем один из вариантов, профнастил подходит для самостоятельной сборки. Если же брать поликарбонат, то лучше — многокамерный. Как минимум с 3 рядами пластика и 2 рядами ячеек — для защиты автотранспорта от нагрева. По этому же принципу можно брать кровельный материал светлых оттенков.

Поликарбонат

Покупатель обычно получает 2 опции: монолитный материал или сотовый. Они почти не отличаются по стандартной ширине листа — около 2000 мм. У сотового есть длинные модели панелей по 6 и 12 м, а у монолитного стандарт равен 3 м. По удельному весу монолитные хуже, ведь почти в 6 раз тяжелее: 7,2 кг/м² при 1,3 кг/м² у сегментированных. У последних больше радиус изгиба. Монолитный поликарбонат служит до 25 лет, а менее надежный сотовый — всего 10.

Сегментированный материал обладает более высокой сопротивляемостью теплопередаче. А вот коэффициент светопропускания примерно равный. У сотового он соответствует 82 %, а у другой разновидности — 85 %.

Подобрать идеальную толщину помогут СНиП II-3-79 и СНиП 21-01-97. Защиту от сильного ветра обеспечат модели толщиной от 6 до 8 мм. Панели толще 10 мм ставят из-за сложных погодных условий.

Профнастил

При выборе профнастила обращают внимание на 5 критериев, не считая вопроса доставки. В том числе на такие:

1. Толщина;
2. Внешний вид;
3. Особенности волны;
4. Ровность краев;
5. Цена.

Первый из них, толщину подбирают по принципу «чем больше показатель, тем лучше». Если применять настил для кровли, то работает и второе правило: не должно быть избыточной нагрузки на основание. Для кровли на участке подойдет толщина от 0,5 мм и больше. Листы следует проверить на пятна и царапины. Это второй момент. В свою очередь, геометрия волны определяет совместимость с крышей. Смотрят габариты и толщину гребня. У хорошего профнастила края — идеально ровные и не имеют зазубрин. Плохой по этому критерию материал покроется ржавчиной в местах с недостатками. Не стоит покупать профлист с большой толщиной и низкой ценой. Вероятно, он некачественный или вообще является подделкой. Проблемой иногда становится доставка, ведь листы в этот момент могут гнуться и портиться.

Черепица

Бывает твердой и мягкой. Люди предпочитают битумную и металлочерепицу.

Мягкую не кладут при отрицательных температурах, ведь она частично затвердевает и становится хрупкой. По ней нельзя ходить в жару — в таком случае она размягчается. С другой стороны, битумная черепица дает минимум отходов на изогнутых поверхностях. Мягкой черепицей отделывают сложные форменные элементы. В плане долговечности у нее тоже есть преимущество, но все зависит от эксплуатации. При максимуме в 50 лет у металлочерепицы, битумная может прослужить аж 70 лет.

Твердая черепица — более надежная и практичная. Она не деформируется, обладает высоким температурным пределом. Но из-за резких сходов снега на ней порой ставят систему для его задержания. Это дополнительные расходы. В числе недостатков металлической черепицы есть также проблема резонирования шумов.

Кровельный материал

Если навес для машины пристраивается к дому, имеет смысл его крышу сделать из того же материала. Под мягкие типы кровли (гибкая черепица, ондулин и т.п.) требуется сплошная обрешетка, под жесткие — разреженная, а шаг выбирают в зависимости от ветровых и снеговых нагрузок в региона, ориентируясь также на рекомендации производителей кровельного материала.

Пристраивая навес к дому имеет смысл сделать крышу похожей

Если полного затенения не требуется, можно использовать поликарбонат. Он, кстати, самый популярный в последнее время материал. Только выбирать его необходимо правильно: брать многокамерный, имеющий как минимум, три слоя пластика и два ряда ячеек. Под таким навесом из поликарбоната даже в солнечный день нежарко.

Также степень нагрева зависит от цвета. Смотрите технические характеристики и выбирайте тот, у которого поглощение солнечного света больше. Прозрачные нужны для теплиц, чтобы греть растения. Для навесов, наоборот, нужен поликарбонат с низкой светопропускной способностью.

Как подготовить место

Машину не ставят просто на землю, не вариант и засыпка гравием, колеса на ней пробуксовывают, со временем ровная поверхность деформируется, образуются ямы. Оптимально – сделать неглубокую стяжку, залить бетоном. Это позволит беспрепятственно мыть машину, не переживая о стоке воды.

Пошаговые действия:

• Обозначить границы конструкции при помощи колышков и веревки.
• Срезать дерн.
• Снять верхнюю часть грунта, заглубляя на 15-20 см.
• Сделать «подушку» из щебня, песка, хорошенько все утрамбовать.
• Стяжку делают с небольшим уклоном в сторону от дома (построек, грядок и пр.), или по периметру выкладывают дренажные трубы.

Если машина тяжелая, то обязательно используют армированную сетку, арматуру.

После из досок «дюймовок», шириной не менее 25 см делается временная опалубка. Заливается первый уровень бетонной смеси, выравнивается, укладывается арматура или армированная сетка. Сверху заливается 2 порция бетонной смеси.

Площадка под авто будет готова через 1,5 — 2,5 мес., все зависит от погодных условий. Чтобы бетон не растрескался его периодически увлажняют, защитить от осадков, мусора можно, накрыв пленкой.

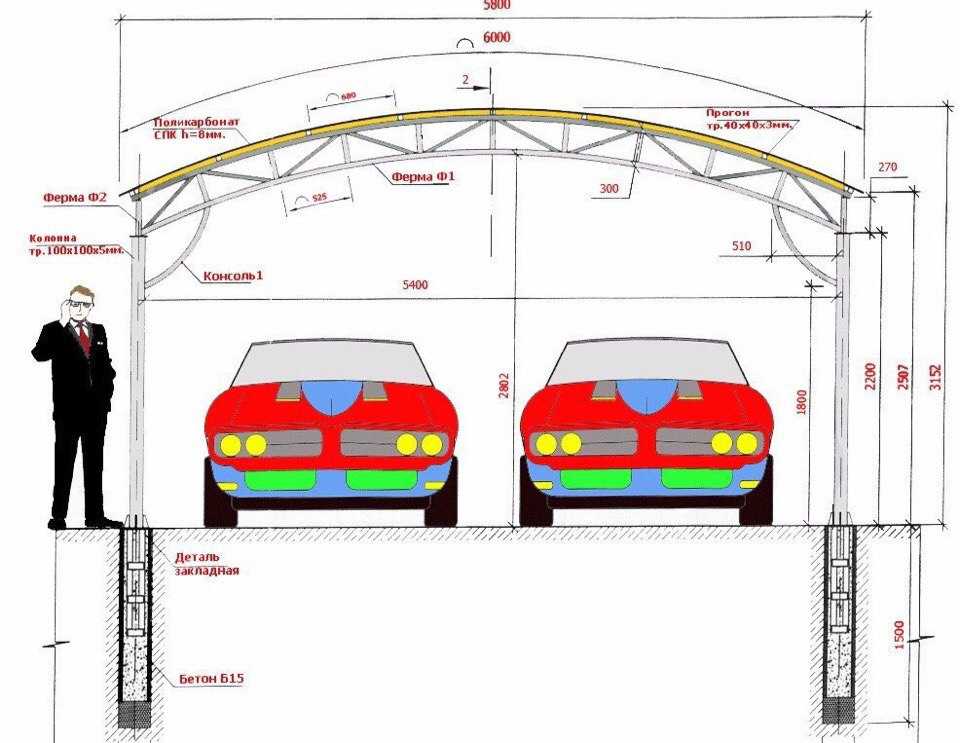

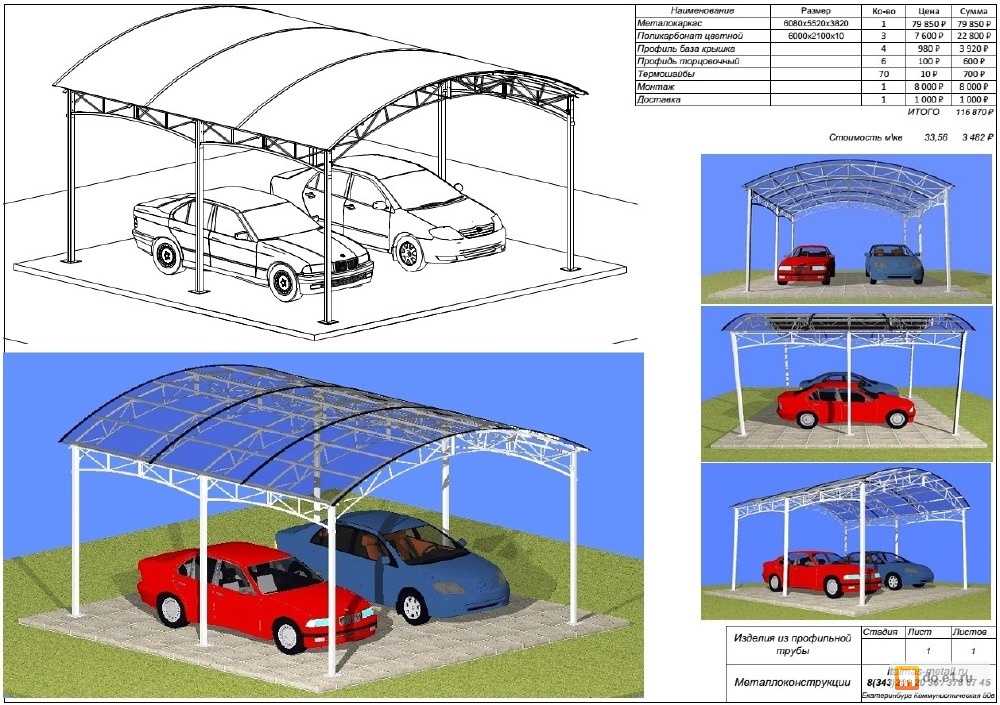

Как выбрать размер навеса для двух автомобилей

Планирование навеса предполагает индивидуальный проект, учитывающий пожелания домовладельца и размеры его транспортного средства. При выборе конструкции, прежде всего, необходимо определить габариты авто, узнав ширину с открытыми дверями и багажником. Кроме того, нужно определить месторасположение конструкции и измерить участок, на котором планируется строительство.

При разработке проекта нужно учесть все соседствующие постройки, расположенные на участке, указав их размеры. Также необходимо указать местонахождение коммуникационных систем, так как навес для двух машин не должен соприкасаться с электропроводами или трубами.

Чем шире и больше конструкция, тем она удобнее и практичнее, но при этом дороже. Конечно, запас по ширине положительно скажется на парковке авто, так как не придется попадать в ограниченные столбами рамки. Особенно сильно эта проблема чувствуется в ночное время суток, когда возникает риск открыть дверь, повредив конструкцию кузова.

Рассчитывать размеры навеса нужно с учетом кровельных материалов, чтобы свести отходы к минимуму.

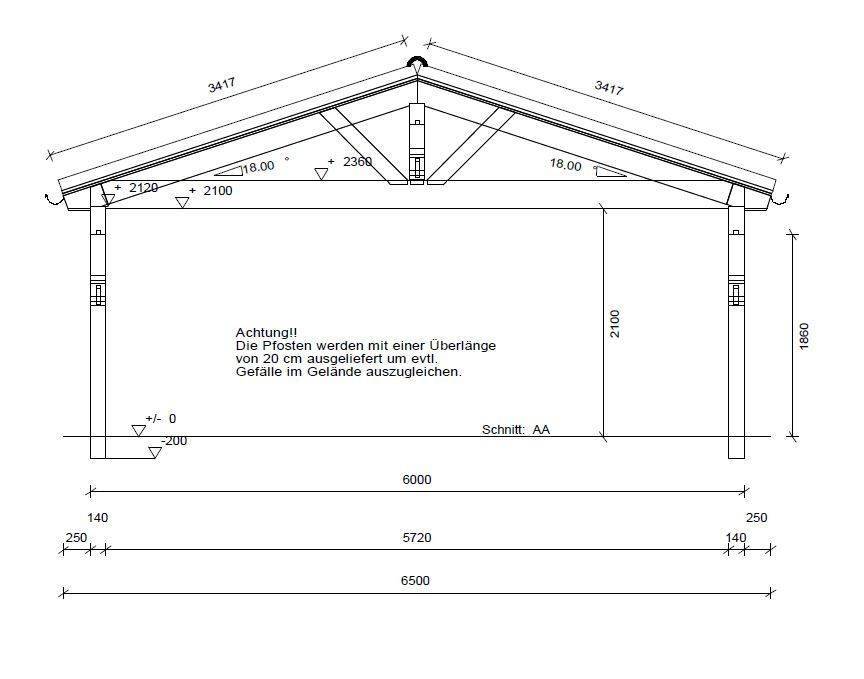

Для этого нужно заранее определить тип крыши (односкатная или двухскатная), рассчитать ее площадь. Пристройка навеса к дому – более удобное и рациональное решение, позволяющее беспрепятственно сесть в автомобиль, не попав под дождь.

Как самостоятельно поставить навес из поликарбоната

Приведем последовательность сооружения поликарбонатной крытой площадки для авто, рассчитанной на одно стояночное место.

Сначала участок размечают и подготавливают к работе. Первым делом, убирают верхний слой грунта, добиваясь идеально ровной поверхности. Далее на площадке рассыпают смесь песка с гравием и тщательно ее утрамбовывают. Теперь нужно установить по периметру участка деревянную опалубку и уложить по всей поверхности армирующую сетку. Далее нужно залить цементным раствором единую плиту и дождаться полного высыхания и окончательного отвердения бетона. Только после этого можно продолжать работы по установке навеса.

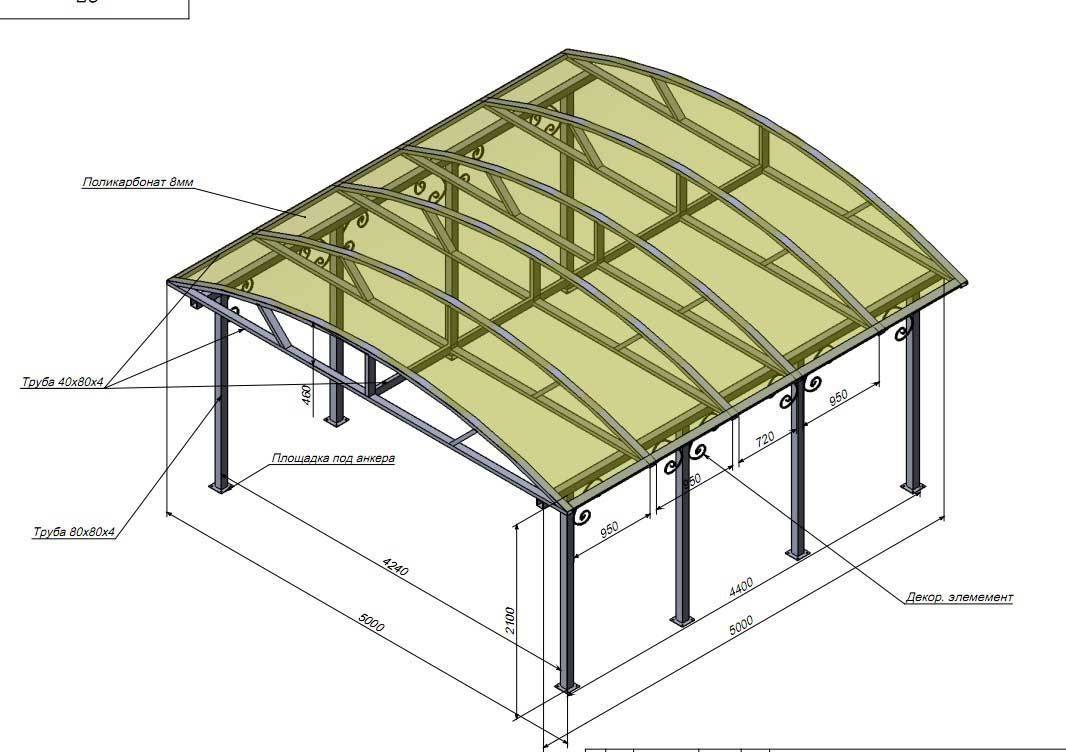

Для арочной конструкции потребуется профильная труба 40×40 мм, форму которой придают с помощью трубогиба. Гибку осуществляют в соответствии с расчетами. Для удобства можно подготовить шаблон, по которому и согнуть три одинаковых детали каркаса.

Согласно плану, по участку делают разметку. Перед установкой квадратных профильных опор, сечением 80×80 мм, на нижний их торец приваривают площадки для монтажа. Сквозь эти площадки в толщу бетона продевают анкера (по три с каждой стороны) и закрепляют опоры. Верхние торцы опор соединяют по периметру связующими профилями 40×40 мм. Между центральными опорами также монтируют связующий профиль.

Согнутые арочные детали присоединяют к опорным столбикам, таким образом, получается практически готовый каркас. Жесткость всей конструкции можно придать, если приварить к аркам и горизонтальным профилям вертикальные распорки – их количество предусмотрено проектом.

Теперь можно приступать к фиксации продольных профильных труб, на которых впоследствии будет крепиться поликарбонат. Приваривают их к наружной части арочных профилей. По завершении сварочных работ все металлоконструкции обрабатывают антикоррозийным средством и красят.

Пошаговое руководство построения конструкции

Возведение любого строения своими руками требует тщательной подготовки и соблюдения базовых этапов построения. Конструкции разных типов имеют расхождения в алгоритме возведения, но есть общие принципы, характерные для всех построек. Так, при возведении, обязательными этапами станут:

• закупка строительных материалов в нужном количестве;
• возведение опорных столбов, которые служат для поддержания крыши и обеспечивают устойчивость укрытия;
• монтаж листов из поликарбоната.

Подготовка материалов

Перед строительством любого сооружения следует озаботиться подготовкой материалов, чтобы монтажные работы проходили быстро, без ненужных задержек. Из материалов потребуется:

• лист поликарбоната толщиной от 6 до 8 миллиметров;
• металлические уголки, для сооружения каркаса крыши и опорных столбов укрытия;
• крепежи, для фиксации поликарбоната к готовой металлической конструкции.

Из инструментов сложнее всего достать сварочный аппарат, который понадобится в тех случаях, если столбы и каркас крыши делаются собственноручно.

Возведение столбов

Для того чтобы сделать навес прочным и устойчивым, нужно установить правильное количество опорных столбов. В качестве примера возьмем навес, размеры которого составляют 3 метра в ширину и 6 в длину:

• для его возведения потребуется 8 металлических столбов;
• с каждой стороны устанавливается по 4 штуки;
• диаметр одного стола равен 90 миллиметрам;
• высота навеса должна составлять 3 метра, соответственно, длина труб – 3,5 метра.

Столбы устанавливаются в ямы глубиной 0,5 метра и заливаются бетоном. Два столба, установленные подобным образом, способны справляться с нагрузками до 250 килограмм.

Монтаж листов поликарбоната

Финальным этапом обустройства навеса считается монтаж поликарбоната. Осуществляется данный процесс следующим образом:

• листы подгоняются под нужные размеры на земле, после чего ими накрывается каркас постройки;
• крепление осуществляется при помощи саморезов и болтов из нержавейки;
• стыки двух листов фиксируются при помощи специального профиля из алюминия;
• торцы листа закрываются герметиком, для предотвращения попадания влаги внутрь поликарбоната.

Обратите внимание! Сотовый поликарбонат крепится при помощи специальных шайб

Чем выложить площадку под навесом

В качестве материала для покрытия используют такие варианты:

• укладка тротуарной плитки;
• заливка бетонного основания;
• щебень;
• газонная решетка.

Как сделали навес для поликарбоната (фотоотчет)

• для стоек 80*80 14,6 м;
• для арок 50*25 — 4 шт. по 6 м + 50*25 — 10 шт. по 6 м. на распорки;

пескобетон — 3 мешка по 40 кг.
щебень — 4 мешка по 25 кг.
сурик — 3 банки по 1 л.

Навес делали над готовой уже дорожкой. Столбы закапывали в промежуток между бордюром и забором. Получилось, что опоры навеса ставили возле столбов забора. Было решено их использовать при выставлении уровня: анкерами прикрепили, чтобы не мучиться при заливке.

Так крепили столбы

Металлические столбы стоек закопали в грунт на 1,2 м, засыпали щебнем, залили бетоном. Когда бетон схватился, приварили верхнюю обвязку.

Привариваем верхнюю обвязку

После началось изготовление ферм. Сначала на трубогибе выгнули профили с требуемым радиусом (подъем в высшейточке 1,2 м). После началась сборка «конструктора».

Полезными были струбцины, ими скрепляли детали, чтобы они не сдвинулись при работе. Фиксировали к первой ферме, чтобы все было сделано точно. Струбцин было много)))

Нарезаем, складываем, варим

Когда все фермы готовы, их очистили, зашкурили до белого металла, потом прогрунтовали и дважды покрасили. После началась акробатика. Надо установить тяжеленные фермы на столбы, выставить по вертикали, не сбив при этом диагонали.

Исполнение акробатического этюда

Как только удалось выставить верно, быстро прихватывали сваркой, оставив тщательное проваривание швов «на потом», на после финишной провеки: все должно оказаться на одном уровне.

Прихватываем фермы сразу

Произошло чудо, все оказалось почти на одном уровне. Небольшой перепад в несколько миллиметров в расчет не берем.

Все фермы выставлены на одном уровне

Теперь привариваем обрешетку из профильной трубы 50*25 мм под поликарбонат. их располагаем вдоль длинной стороны навеса. Шаг установки выбран 0,8 м.

Привариваем трубы для крепления поликарбоната

Осталось прикрепить поликарбонат. Крепится он на саморезы через специальные термошайбы (продаются там же где и поликарбонат). Два листа соединяются при помощи специальных профилей. Они бывают разъемные и неразъемные. Неразъемные дешевле, но потом вы из этого поликарбоната ничего больше не сможете сделать. Так что использовали разъемные.

Первый лист закреплен

Также надо закрывать края всех листов, иначе внутрь будет набиваться пыль, мошкара, потом из-за испарений появится влага, а следом — плесень. И вид у покрытия будет плачевный. Потому устанавливаем специальные заглушки на края.

Этапы постройки

Чтобы возвести прочную конструкцию, способную прослужить в течение нескольких десятилетий и надежно защищать автомобиль в течение этого срока, необходимо последовательно выполнять стадии строительства. Спроектировав сооружение, необходимо определить месторасположение укрытия, подготовить строительное оборудование и поэтапно приступить к возведению.

Выбираем место на участке

При выборе места для размещения автомобильного укрытия рекомендуется учитывать ряд параметров:

1. При наличии на участке гаража постройку целесообразно возвести перед его входом.
2. Для удобства парковки двух автомобилей необходимо обеспечить удобный подъезд к навесу.
3. Поскольку массивная конструкция создает большую тень, следует расположить ее таким образом, чтобы не перекрыть проникновение солнечного света в дом и на основную часть участка.
4. По причине большого веса автомобильного укрытия под ним должна располагаться прочная и непроседающая почва, способная выдержать бетонную площадку и опоры.

Инструменты и материалы

Для строительства навеса требуется заранее подготовить набор инструментов и материалов. Количество и тип основного материала зависят от выбранной разновидности конструкции. В качестве дополнительных материалов потребуются: цемент, гравий, песок, винты с термошайбами, монолитный и сотовый поликарбонат. Среди стандартных инструментов для проведения монтажных работ необходимо использовать:

• емкость для разведения цемента;
• лопата;
• рулетка и маркер для измерений;
• веревка и колышки, используемые на стадии разметки территории;
• дрель и шуруповерт;
• молоток, топор, пила, долото.

Если в качестве основного материала используется металл, то дополнительно потребуется использовать сварочный аппарат для скрепления листов профнастила. Для других материалов достаточно базового набора инструментов.

Закладка фундамента

Спроектировав постройку и вооружившись необходимыми ресурсами, можно переходить к стадии закладывания фундамента. Основанием для автомобильного укрытия является свайный фундамент, для которого с учетом особенностей почвы применяют винтовые сваи из прочной стали.

Независимо от используемой разновидности свай, для них заранее выкапываются ямы глубиной около 0,5 м. Для бетонных свай в лунках оборудуют каркас из арматуры, заливаемый раствором. В случае возведения винтовых свай бетон заливается внутрь после их фиксации в почве. Если в качестве опоры для навеса выступают трубы, их заливают цементным раствором внутри и в яме.

Сооружение каркаса

Чтобы соорудить укрытие в форме арки для размещения двух автомобилей, достаточно согнуть дугой несколько труб либо использовать брусья с закругленной формой. Металлические дуги фиксируются к опорам конструкции при помощи сварочного аппарата. При желании допускается отдельно собрать металлический каркас, после чего прикрепить его на опорные столбы.

Монтаж кровли

Приступая к монтажу крыши, необходимо заранее определиться с ее типом. Вершина навеса может быть прямой либо наклонной. С точки зрения защиты от осадков более практичным вариантом является наклонная крыша, но при ее монтаже потребуется дополнительно обустроить систему водоотвода. Чтобы осадки собирались только в одном месте, рекомендуется соорудить специализированные углубления на краях кровельного материала. Процесс монтажа кровли заключается в проведении следующих работ:

1. Подготовка кровельного материала в необходимом количестве.
2. Обрезка и подгон листов в соответствии с габаритами навеса. Для обработки материала подойдет ножовка по металлу с маленькими зубьями либо специальные ножницы.
3. Фиксация поликарбоната на каркасе при помощи винтов с термошайбами, которые предотвращают образование трещин.
4. Монтаж обрешетки. Для стандартной односкатной крыши обрешетка выполняется путем прибивания досок либо приваривания профильных труб на расстоянии до 90 см. Нельзя превышать данный показатель, поскольку габариты стандартного кровельного материала составляют до 1 м.
5. Обустройство водоотвода и укладка гидроизоляционного слоя для дополнительной защиты от протекания крыши.

Подготовка участка и фундамент

Подготовка участка для строительства включает в себя удаление дерна, выравнивание почвы. Если вы решили заложить основательный фундамент, то вам потребуется небольшая траншея по всему периметру. В нее укладывается арматура и заливается бетоном, либо кладут бетонные блоки. Усадка такого фундамента будет продолжительной, порядка 1-2 недель.

Гораздо проще выкопать небольшие углубления, в которые помещают асбестовую трубу, а уже в трубу помещают опорные стойки и заливают бетоном.

Стойки перед заливкой вымеряют по отвесу, во избежание перекошенности каркаса. Закончив возведение опорных столбов, дождитесь полного застывания цементного раствора. После этого, по желанию, можете заняться обустройством площадки под навесом. Бетон, асфальт, тротуарная плитка – вот самые распространенные способы ее покрытия.

Как проводить расчет?

Полный расчет навеса достаточно сложен и требует определенных знаний. Примерный расчет проводится для правильного выбора несущей балки перекрытия, размеров и количества опор, а также заглубления фундамента. Он основывается на определении полной массы кровли и всего сооружения с учетом максимальной снеговой нагрузки.

Выбор несущей балки перекрытия проводится по прочностным, табличным параметрам для соответствующего профиля. Учитывается длина пролета и полная нагрузка (вес кровли и максимального покрова снега, характерного для данной местности). Например, прямоугольная труба 60х40х2 длиной 3 м выдерживает удельную нагрузку 130 кг, а труба 100х50х4 такой же длины – 590 кг.

Потребное количество опор высчитывается с учетом распределенной нагрузки, приходящейся на одну стойку. Так, для крыши площадью 70 м² потребуется 8 опор со столбчатым фундаментом диаметром 35 см, с заглублением 1,4 м. В этом случае каждая опора выдерживает нагрузку 1 тн.

Стоимость навеса складывается из затрат на обустройство каркаса и кровельного покрытия. Она зависит от размеров сооружения, применяемых материалов и сложности форм, а также от наличия дополнительных декорирующих элементов. Можно привести такие ориентировочные цены:

• автомобильные навесы из поликарбоната и профнастила – от 2500 руб/м²;
• навесы для входов с улучшенным интерьером – от 4200 руб/м²;
• навесы для бассейном с использованием поликарбоната – от 3000 руб/м²;
• пристроенный навес-веранда – от 2800 руб/м²;
• двухскатный навес из металлочерепицы – от 2700 руб/м²;
• навесы-беседки из поликарбоната – от 4000 руб/м².

Стоимость навесов можно сократить в 1,5-2 раза, если все работы проводить своими руками

Важно правильно оценить свои возможности, выбрать типовой проект и использовать качественные материалы

Подготовка проекта

Почему нельзя оставлять автомобиль без укрытия

Для начала поговорим о технике безопасности. Наверняка вы любите свою машину, и не хотели бы, чтобы она спонтанно вышла из строя. Что может угрожать автомобилю на даче? Град, к примеру, может существенно повредить корпус, а из-за сильных порывов ветра в машину могут попасть ветки и камни, повредив или разбив окна. Избежать этого так просто, достаточно установить небольшой навес над машиной к дому. Проблема решится, а в то время, пока автомобиля не будет, вы сможете устраивать под навесом пикники и вечеринки – эта конструкция многофункциональна.

Варианты дачного навеса для авто

Разнообразие вариантов конструкций заставляет в первую минуту развести руками – какой навес для машины лучше выбрать? Приходится долго думать, рассматривая модели. Однако мы бы посоветовали вам рассматривать данную конструкцию не только с функциональной точки зрения. Не стоит забывать, что эстетическая часть также важна. Строители же скажут вам, что самый лучший навес под машину – это быстрый в постройке. Постараемся определиться – какой подойдет именно для вашего участка.

С металлическим каркасом к дому
