Проекты и инструкция по созданию навеса для машины с хозблоком своими руками

Примеры построек

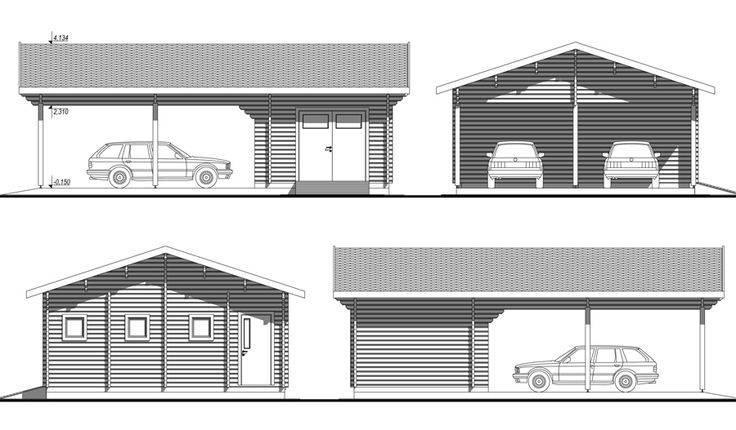

Среди примеров построек гаража есть довольно интересные современные варианты, заслуживающие внимания.

Гараж на две машины из пеноблоков размером 6х11 метров с хозяйственным блоком . Для данной постройки в качестве фундамента была выбрана монолитная плита, а для стен – пеноблоки. Крыша гаража сделана из стропильных ферм, а в качестве кровли выбрана металлочерепица. Стены гаража облицованы кирпичом. Что касается ворот, то они сделаны автоматическими секционными. Хозяйственный блок выполнен в едином стиле с гаражом. Единственное, чем он выделяется – это своей высотой. Вход в хозблок сделан с улицы и из гаража, что делает его еще более удобным в использовании.

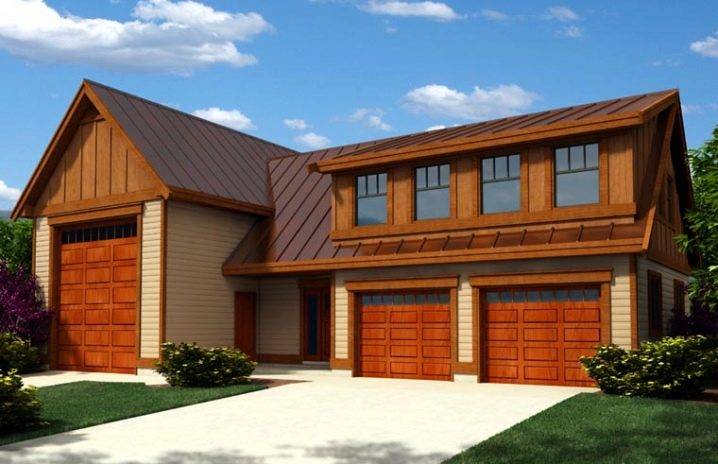

Гараж на две машины 7х13 метров с жилым этажом и хозяйственным блоком . Для данной постройки использовался монолитный фундамент и стены из пеноблоков толщиной 2 сантиметра. Причем стены имеют утепление. Крыша сделана двускатной с углом скатов 25 градусов. В качестве кровли используется металлочерепица. Стены отделаны имитацией бруса, что делает их более уютными. Ворота в данном гараже сделаны автоматические рулонные. В данном проекте гараж занимает меньшую площадь, чем жилой этаж с хозчастью. Он выполнен компактно с удобным заездом. Вход в хозчасть непосредственно из гаража отсутствует. Однако с внешней стороны его прикрывает козырек, нависающий над первым этажом, где собственно и находится хозчасть. Жилой этаж сделан вторым.

Гараж на две машины каркасный 6х10 метров с чердачным помещением также является интересным вариантом. В качестве фундамента используется монолитная плита. Каркасные стены обшиты с одной из сторон OSB. Из гаража на чердак ведет деревянная лестница. Гибкая черепица выступает в роли гаражной кровли.

Ворота в данном проекте сделаны автоматическими рулонными. Внешний вид такого гаража весьма простой, но при этом внутри он просторный, и есть место не только для хранения и ремонта машины, но и для отдыха. Этот вариант станет отличным решением как для загородного участка, так и для гаражного сообщества.

Погреб под гаражом удобен тем, что не занимает много места на участке. Зимой подвал гаража не засыпан снегом, и попасть в него можно в любой момент. Этот погреб не требует устройства дополнительной теплоизоляции, так как он уже находится внутри гаража, а в случае необходимости может быть оборудован под смотровую яму для самостоятельного ремонта автомобиля.

До начала выполнения строительных работ по нужно учесть ряд важных нюансов, таких как: длина, глубина, ширина.

Помимо этого, для устройства такого подвала нужно гораздо меньше денег, чем для строительства других типов погребов.

№2. Небольшой гараж с баней и комнатой отдыха

Место для такого гаража найдется даже на небольшом участке (габариты постройки 8,7*7 м). На столь ограниченном пространстве удалось разместить все необходимое:

• место для стоянки авто площадью чуть более 22 м2, так что кроме машины, поместятся еще и компактные стеллажи для хранения необходимых мелочей;
• кладовка, где садоводы могут хранить шланги, газонокосилки и прочий инвентарь, а хозяйственные люди – запас овощей, круп и консервации. Если в гараже не удастся организовать место для хранения дров, их можно сложить в кладовке;
• банная зона включает непосредственно саму парилку, а также душевую и санузел;
• комната отдыха тут небольшая, но диван с телевизором поместятся.

Виды навесов

Навесы различают по следующим параметрам:

1. По материалам, используемым в строительстве.
2. По типу кровли.

Материалы, используемые в строительстве навесов:

Металлические. В качестве опорных столбов используется профильная труба. Обвязка и обрешетка для кровли собирается из труб меньшего диаметра. Для того, чтобы скрепить элементы между собой используется сварка. Кровля крепится с помощью саморезов.

Навесы с коваными элементами. Этот тип строений подразумевает использование кованых элементов, при этом каркас собирается из профильных металлических труб. В качестве крепления используется сварка.

Готовые навесы можно приобрести, а затем установить на специально отведенном подготовленном месте на участке.

Проектирование навеса

Несмотря на наличие готовых чертежей, постройку любого навеса из профильной трубы необходимо начинать с проектирования. Это позволит увидеть внешний вид сооружения до его возведения, провести расчеты стоимости, требуемого материала, подготовить инструмент и проверить прочность постройки.

В качестве альтернативы гаражу можно возвести односкатный или двускатный навес. Более изысканно выглядит арочный, но он сложнее в изготовлении. Рассматривают как отдельно стоящие конструкции, так и примыкающие к зданию.

Выбор материала

На опоры приходится основной вес конструкции, а на крышу оказывает давление снег и порывы ветра. Навес на одну машину имеет стандартные габариты 6х4 метра. На такую площадь достаточно 6-8 опор. Под конструкцию подходит профильная труба с толщиной стенок 2 миллиметра. Ее достаточно, чтобы избежать деформации изделия.

Для изготовления навеса потребуется:

• профиль квадратного сечения размером 5-10 сантиметров. Оптимальный вариант 60х60 или 80х80 миллиметров. Необходим под вертикальные опоры;
• профильная труба прямоугольного сечения 40х20 миллиметров для изготовления ферм – дополнительная конструкция, распределяющая вес крыши на опоры.

Кроме труб, нужен кровельный материал и крепеж: хомуты, специальные болты. Для подготовки фундамента используют цементно-песчаную смесь.

Необходимый инструмент

Для сборки навеса потребуются:

• строительный уровень или правило;
• рулетка;
• болгарка по металлу;
• дрель;
• сварочный аппарат.

Для фундамента дополнительно могут понадобиться лопаты, бетономешалка и другой инструмент, в зависимости от его типа.

Чертежи и расчет материала

До закупки материала рисуют подробный чертеж будущего навеса. На нем указывают места крепления, типы профилей. Чертеж выполняют в масштабе. Разработать его можно на основе чужих готовых конструкций. Главное правило – шаг между опорами – не более 1,5 метра.

По готовому чертежу легко посчитать, сколько материала потребуется, в том числе и на крепеж. Желательно сделать конструкцию сварной, но если нет опыта работы с аппаратом, тогда позволительно делать соединения болтами. Главное, чтобы они были длиннее сечения трубы.

Важно, при создании чертежа, предусмотреть уклон крыши. Согласно нормативным требованиям, угол наклона 15-22 ° позволителен для регионов с не очень снежной зимой, но с ветрами. Угол 22-30 ° защитит крышу от скопления снега

В идеале навес устоит даже под 400 килограммами снега

Угол 22-30 ° защитит крышу от скопления снега. В идеале навес устоит даже под 400 килограммами снега.

Как сделать?

Как говорилось ранее, деревянный навес не составляет труда сделать своими руками

В этом деле очень важно опираться на предварительно составленный проект, а также действовать постепенно, шаг за шагом. Если не допускать серьезных ошибок, конструкция получится очень надежной и эстетичной

Рассмотрим поэтапно, как можно самостоятельно построить такое сооружение на своем участке.

Фундамент

Первое, что нужно будет сделать мастеру, это подготовить хороший фундамент.

Монтируется оно следующим образом:

• сначала требуется хорошенько расчистить площадку под будущий навес, лопатой можно будет снять верхний слой грунта примерно на 15-25 см, потом сверху укладывают послойно песок и гравий;
• далее, желательно с помощью бура, надо подготовить ямки глубиной около 50 см;
• в них укладывается пласт песка;
• укладывают изоляционный материал, идеально подойдут кожухи из оцинкованной стали или ПВХ-мембраны;
• в проделанные ямы устанавливают стойки, предварительно их подвергают обработке битумной мастикой, после чего выравнивают в соответствии с показателями строительного уровня;
• далее ямы заливают бетонным раствором.

Каркас

Подготовив фундамент, через какое-то время можно приступать к сборке каркасного основания будущего навеса. Каркас можно изготовить из бруса толщиной 150 мм.

• Предварительно брус надо обработать антисептическим раствором для защиты от негативного воздействия со стороны внешних факторов.
• Для сборки каркасной конструкции можно использовать саморезы толщиной 70 мм, а также шуруповерт.
• Бруски нужно правильно выровнять, а потом подрезать в соответствии с показателем высоты запланированной каркасной конструкции навеса.
• Устанавливаются специальные кронштейны на каждый из выставленных столбов.
• Вертикальные бруски нужно расставить в кронштейны, а после этого закрепить посредством саморезов.
• Потом на вертикальные стойки выставляют столбы, которые будут необходимы для обвязки каркаса. Закрепить эти детали понадобится упомянутыми выше шурупами толщиной 70 мм.
• Далее устанавливают дополнительные диагональные доски, чтобы укрепить вертикально выставленные стойки конструкции. Концы требуется закрепить посредством болтов толщиной 16 либо 20 мм.
• Далее конструируются фермы крыши каркаса. Конструкцию надо собрать предварительно в форме треугольника. Удобнее всего это делать на земле. Для таких целей идеально подойдет деревянный брус 40х150х4000. Бруски нужно будет скрепить между собой саморезами, а к обвязке их прикрепляют болтами.
• По диагонали понадобится обшить фермы. Для таких работ подойдет материал OSB-3.

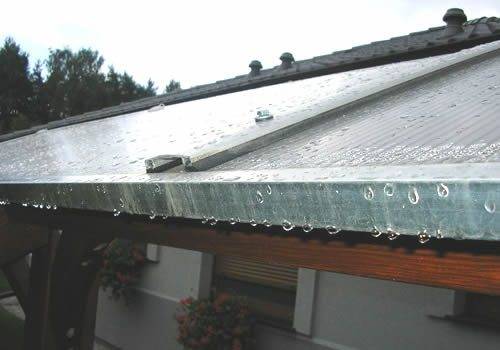

Кровля

Теперь, когда каркасное основание навеса для машины готово, самое время заняться обустройством кровли. Здесь тоже следует действовать поэтапно. Рассмотрим, что нужно делать на примере монтажа металлочерепицы.

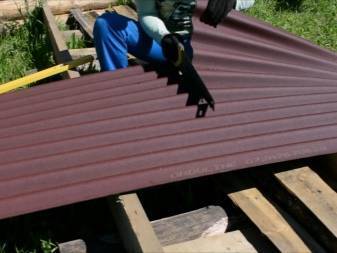

• Сначала разрежьте листы купленного кровельного материала. Для резки подойдут специальные ножницы по металлу или дисковая пила.
• Выложите 1 лист металлочерепицы с края крыши, а потом начинайте его закреплять. Для этого дрелью нужно будет высверлить небольшое отверстие на месте крепежа. Далее туда надо будет загнать саморез с шайбой и закрепить его.
• По торцу крыши стоит положить сайдинг или вагонку.

Навес для машины

Обзор навесов для машины

Оставлять машину под открытым небом возле дома или на даче рискуют немногие, возводя для защиты от солнца и дождя навес. Даже самый простой навес из недорогих материалов справится со своими функциями. more

Проект гаража с навесом

Как сэкономить территорию во дворе дома и построить место для стоянки двух автомобилей? Выход есть – гараж с навесом. Какие проекты гаражей с навесом встречаются, их преимущества и недостатки, обо всем этом вы узнаете из этой статьи. more

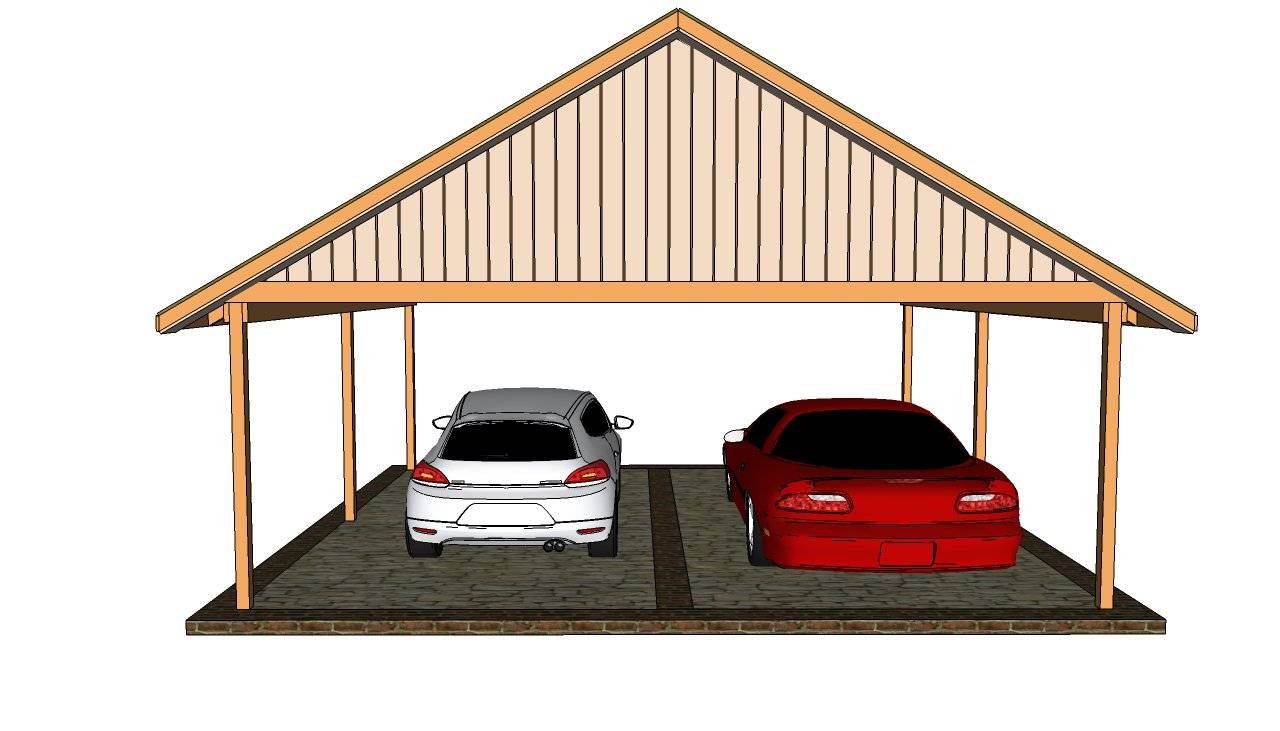

Навес на 2 автомобиля своими руками

Навес для двух машин поможет вам разместить не только свой личный автомобиль, но и поставить машину друзей в безопасное место, защищенное от солнца или дождя. more

Как сделать навес для машины своими руками

Как построить навес для машины своими руками, нужен ли он именно вам, какие затраты вы понесете при строительстве – ответы на эти вопросы вы найдете в этой статье. more

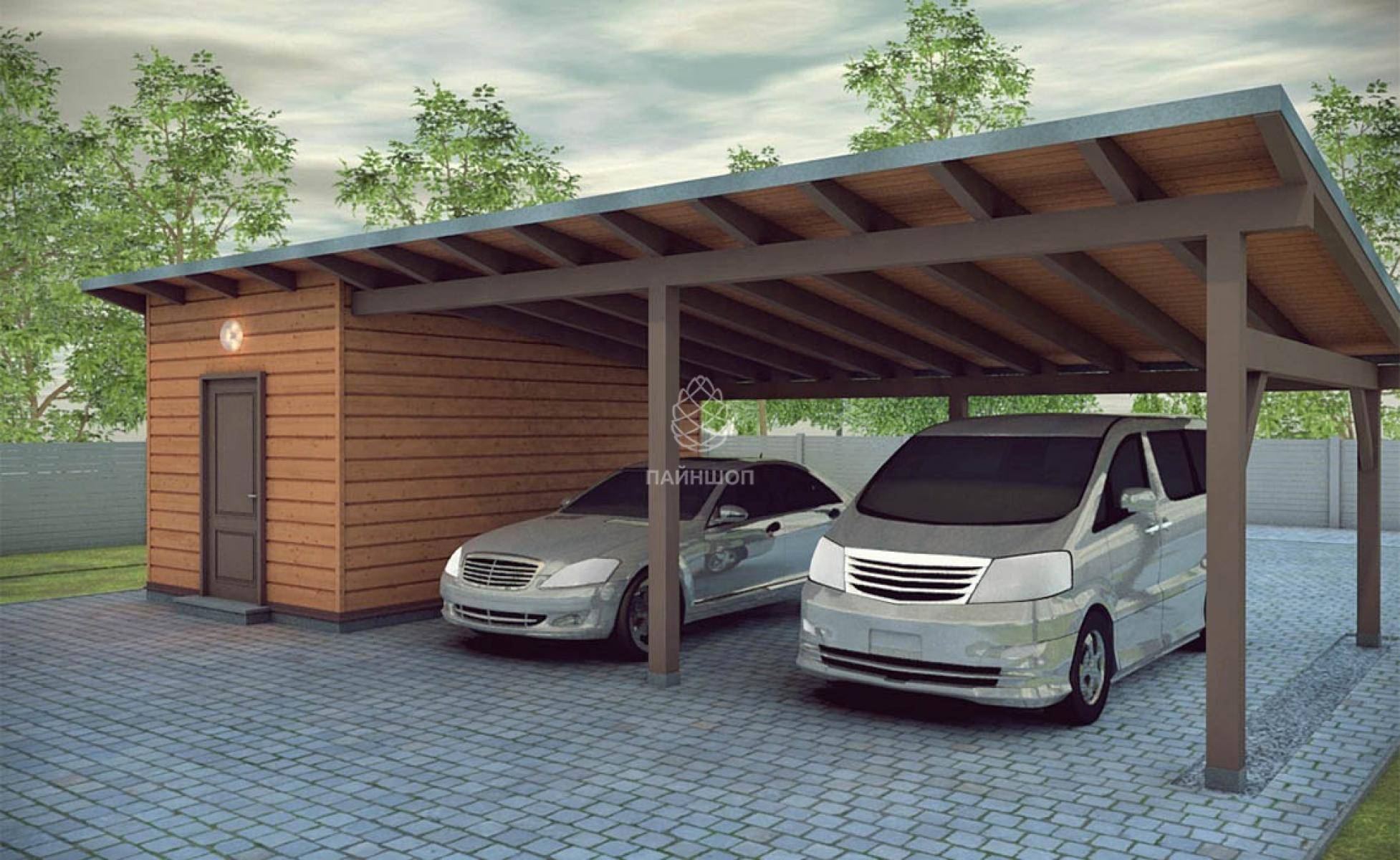

Хозблок с навесом для машины своими руками

Комплекс, который объединяет в себе навес для машины и хозблок позволит вам сэкономить место на дачном участке и при этом получить два полезных строения, стоимость которых будет чисто символической, по сравнению со строительством гаража и сарая для инвентаря. more

Баня и дом с навесом для машин

Дом или баня с навесом для машин – эти простые в монтаже конструкции уже оценили по достоинству многие владельцы загородных домов и дач. Прочитав нашу статью, возможно, вы тоже захотите построить их своими руками. more

Сарай с навесом для машины и отдыха

Сарай с навесом для машины можно построить своими руками, соблюдая некоторые правила. Строение может быть не только красивым, но и многофункциональным и прослужит вашей семье не один год. more

Навесы для авто из бруса своими руками

навесы для автомобилей из бруса не только легко монтируются. но и являются прочными. легковесными сооружениями, которые неприхотливы в уходе. Мы расскажем вам о том, какие материалы и инструменты понадобятся вам для строительства, какие подготовительные работы необходимо провести и о многом другом, что так необходимо для строительства своими руками. more

Навесы для автомобиля на даче своими руками

Навесы для машин: кованые, металлические, деревянные, сборные. Как построить своими руками навес для автомобиля, какие тонкости необходимо знать, с какими трудностями вы можете столкнуться при строительстве, обо всем этом вы прочтете в этой статье. more

Деревянные навесы для машины своими руками

Дерево – экологичный и легкий материал. Деревянные навесы для автомобилей прекрасно вписываются в ландшафтный дизайн, долговечны и легко монтируются. Как построить деревянный навес, какие типы навесов встречаются, какие трудности могут встретиться при строительстве навеса? more

Металлический навес для машины своими руками

Приезжая домой в обеденный перерыв нет времени для того, чтобы ставить автомобиль в гараж. Внезапно нагрянувшие гости ищут место для своего транспорта. Избежать подобных ситуаций очень просто – построив своими руками навес для машин. more

Навес для машины из профнастила

Навес для вашего автомобиля может делаться из различных материалов. Чаще всего используют дерево или металл. Крышу же кроют поликарбонатом, металлочерепицей или профнастилом… more

Деревянный навес для автомобиля своими руками

Дерево – один из самых популярных материалов для дачных построек, в том числе и для навесов. Да он не так долговечен, как железо, но он более дешевый и легче поддается обработке… more

Что лучше и удобней — гараж или навес?

Многие автолюбители задаются вопросом, а что же лучше выбрать для своей машины – гараж или навес? Обе постройки имеют как преимущества, так и недостатки. Для начала определимся с вашими потребностями… more

Навес: планировка и размеры

Прежде всего стоит понять, где именно будет располагаться навес. Продумать конструктивные особенности, возможные декоративные элементы. Место для барбекю и посиделок с друзьями принято оборудовать в глубине участка. В месте заезда удобно разместить парковочное место.

Решить, какие материалы будут использованы для кровли, пола и опорных столбов. Лучше всего изобразить свои мысли на чертеже, чтобы не ошибиться впоследствии.

Стоит заранее учесть направление и силу ветра. Ведь стен не будет, а у крыши хорошая парусность, особенно, если она выполнена с уклоном. Большое значение имеет количество снега. Один куб снега во время оттепели может весить до 600кг.

Если навес планируется встроенный или пристроенный, нужно хорошо изучить несущие свойства стен дома.

Площадь, отведенная под навес, зависит от его назначения. Для беседки размер участка под строительство зависит от того, сколько хозяева готовы выделить свободного пространства

Важно, чтобы конструкция была пропорциональна, устойчива и вмещала нужное количество людей. Это может быть просторная терраса с местом для мангала или небольшой «грибок» в тени сирени. Если планируется строить навес для машины из остатков бруса, нужно к размерам самого транспорта добавить не меньше 0,8 м с каждой стороны, рассчитать оптимальную высоту навеса, чтобы автомобиль проезжал свободно

Если планируется строить навес для машины из остатков бруса, нужно к размерам самого транспорта добавить не меньше 0,8 м с каждой стороны, рассчитать оптимальную высоту навеса, чтобы автомобиль проезжал свободно.

Перекрытия из дерева: рекомендации

Схема устройства деревянного перекрытия.

Строительный процесс перекрытия погреба подразумевает также использование деревянных балок. Для этого необходимо произвести их непосредственную установку на поверхность стен.

После установки деревянных балок необходимо к их боковой части прикрепить небольшие бруски для опоры досок наката. Они будут крепиться при помощи саморезов.

После завершения укладки наката следует заняться формированием пароизоляционного слоя, а поверх него наложить теплоизоляцию.

Далее на получившеюся конструкцию перекрытия погреба необходимо нашить фанеру и обработать ее специальным антисептиком, для защиты дерева от разрушительных факторов окружающей среды. Получившеюся конструкцию можно промазать мастикой либо рубероидом и засыпать поверх землей, если не требуется возведение деревянного дома на поверхности погреба.

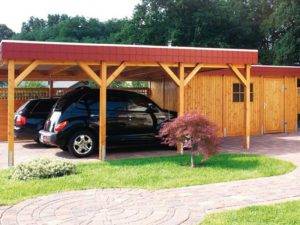

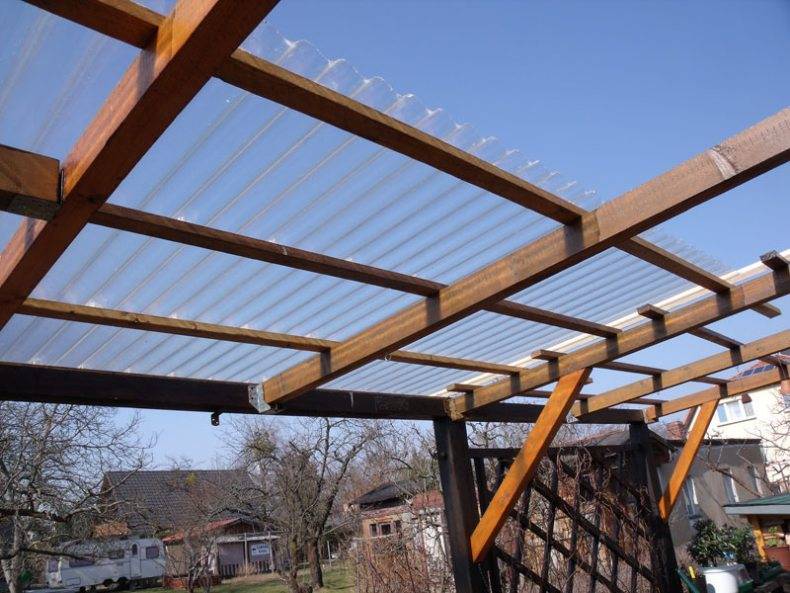

Односкатный навес из дерева

Навесы из дерева всегда остаются в моде, а навесы, сделанные своими руками, являются эксклюзивными.

Как соорудить деревянный навес для дачи своими руками

Односкатный навес считается самым оптимальным. Он не требует больших вложений и профессиональных строительных навыков. На дачных участках и в загородных домах это сооружение пользуется большой популярностью.

Выбрав расположение, определяемся с типом навеса. Они бывают: односкатные, двускатные, арочные.

Этапы строительства

• Определяемся с местом и типом постройки
• Закупаем строительный материал.
• Очищаем и выравниваем территорию.
• Отмеряем размер изделия согласно плану или чертежу.
• Устанавливаем и закрепляем столбы.
• Делаем обрешетку. На готовый навес устанавливаем крышу.
• Покрываем лаком или антисептиком.
• Выбор типа конструкции и места установки

В начале любого строительства необходимо сделать зарисовки или план. В нем рассматриваются все детали: где, какой и из чего вы будете строить навес. Выбирая тип конструкции, учитывается природные условия.

Подготовка инструментов и материалов

Количество строительных материалов и инструмента зависит от типа и конструкции навеса. Для строительства деревянного навеса понадобятся брусья и доски, а так же кровельный материал. Все материалы нужно замерить.

Сделать строительные заготовки. Инструменты нужны такие же, как и при строительстве любого объекта (лестница или стремянка, рулетка, уровень, молоток, шуруповерт, саморезы, гвозди, молоток и крепежи).

Установка опор и строительство каркаса

Разметив и очистив территорию, необходимо сделать лунки для опор, посыпать щебнем. Опоры устанавливают, выравнивают, чтобы не было перекосов, после этого заливаются бетоном. Далее устанавливаются перекладины, а затем перекрывается крыша кровельным материалом.

Разновидности крыши

Их не так много, как в случае с крышами жилых домов. Но в вариантах для навесов присутствуют также геометрические аспекты. Стоит выделить 5 основных категорий: односкатные навесы, двухскатные, вальмовые, арочные, сложные. При этом, помимо самих видов крыш, есть также варианты с импровизированным навесом, когда его роль выполняет другая постройка, к примеру, сам жилой дом.

Односкатная крыша славится простотой, универсальностью, дизайном. Вариант с одним горизонтальным скатом — такая же классика, как и вальмовая крыша дома. Что касается двухскатного навеса для гаража, то он дает большую защиту от внешних факторов. Еще лучше в этом смысле вальмовая кровля, ведь она состоит из 4 скатов. Сложные геометрические крыши удачно вписывают в ландшафтный дизайн участка. Арочные тоже для этого подходят. Закругленные навесы отлично выглядят в качестве сегментов для ряда автомобильных стоянок.

Односкатная

Простой и в то же время стильный вариант. Односкатный навес для автомобиля представляет собой 1 плоскость, обычно с небольшим уклоном, а иногда просто горизонтальную. Козырьки из одного-единственного ската бывают в том числе отдельно стоящими, но обычно их планируют как пристройку к дому. В таком случае у него, как правило, есть недостаток в виде малого угла наклона, что приводит к накоплению мусора, листьев, снега. По этой же причине крышу следует проектировать с учетом возможного избыточного давления на части кровли. Деформация испортит внешний вид, может сделать невозможным хранение машины под крышей до исправления недостатка. При этом односкатный вариант с выраженным уклоном дает хорошую защиту от осадков и накапливает снег меньше, чем все остальные типы кровли. Односкатный навес проектируют и монтируют относительно быстро и просто.

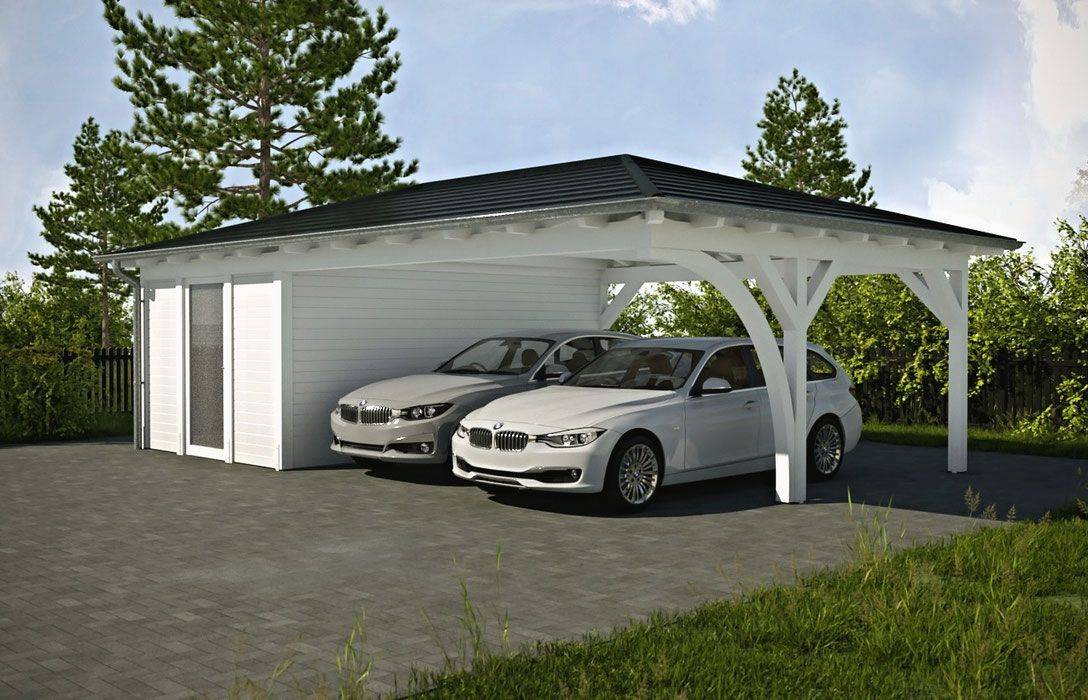

Двухскатная или вальмовая

Эти виды крыш возводят с более сложными расчетами по нагрузке. Двухскатный и вальмовый варианты лучше закрывают от воздействия сил природы. Две плоскости с соединением под наклоном представляют собой крышу с двумя скатами. Вальмовый навес обязательно имеет треугольные скаты и элементы в виде трапеций, поэтому состоит из четырех фрагментов. Технология постройки двух- и четырехскатных кровель позволяет добиваться разнообразных форм и конфигураций верхней части строения. Своими руками будет проще сделать конструкцию с большой стропилой. А самый легкий вариант предусматривает возведение фермы из железных планок под потолком-крышей. Стоянку на заказ могут сделать и без этих приспособлений. В то же время при собственной сборке крыши тоже можно выбирать варианты каркаса. К примеру, обойтись без мауэрлата и использовать в его роли верхнюю обвязку.

Размеры и функционал

Функционал постройки очень важен для составления чертежей и грамотного расчета навеса. Рассмотрим типовые проекты разных видов конструкций.

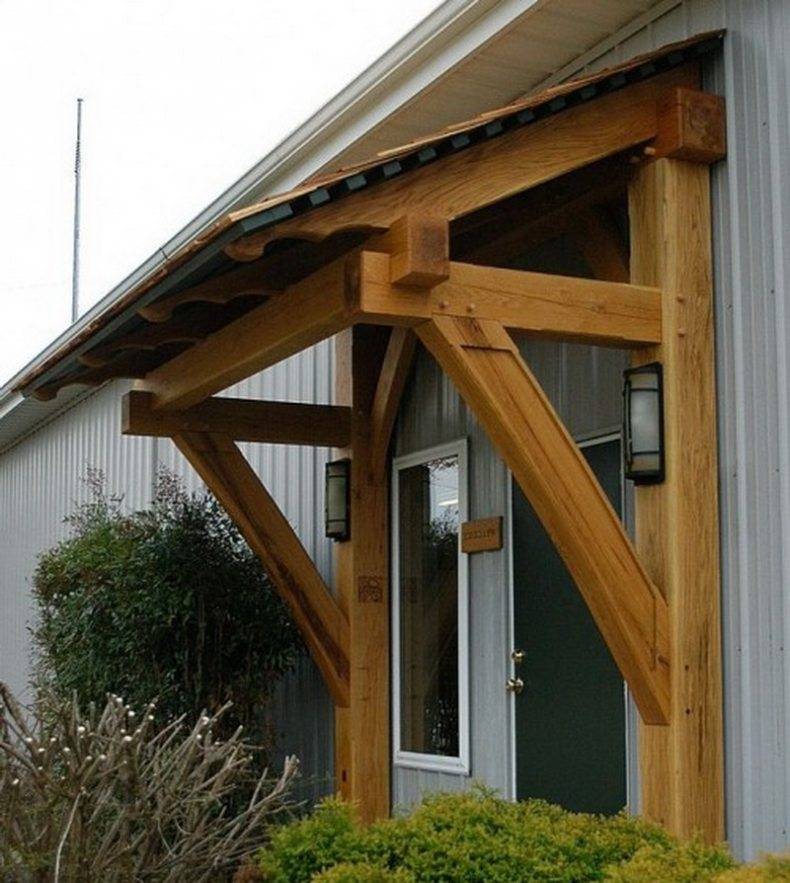

Козырьки над входной дверью

Расчет консольных козырьков проводится, исходя из габаритов крыльца. По нормативам, верхняя площадка должна быть больше ширины двери в полтора раза, средняя ширина двери – 900 мм, делаем расчет: 900*1,5 = 1350 мм – оптимальная глубина крыши над входом. Ширина навеса зависит от ширины ступеней + 300 мм с каждого бока.

Чертеж козырька над входной дверью

Консольно-опорные навесы обычно устраиваются по площади всего крыльца и закрывают ступени. Глубина крыши рассчитывается, исходя из количества ступеней, средняя глубина которых по СНиП 250-320 мм, плюс верхняя площадка. Расчет ширины навеса над крыльцом регламентируется стандартной шириной ступеней – 800-1200 мм + 300 мм с каждой стороны.

Рассчитываем размеры:

• Стандартного консольного козырька – 900-1350 мм на 1400-1800 мм.
• Консольно-опорного навеса над крыльцом, пример расчета на 3 ступени и площадку: глубина (900/1350 + 3*250/320) = 1650 – 2410 мм, ширина 800/1200 + 300 + 300 = 1400-1500 мм.

Чертеж балочно-опорной постройки с ассиметричной крышей

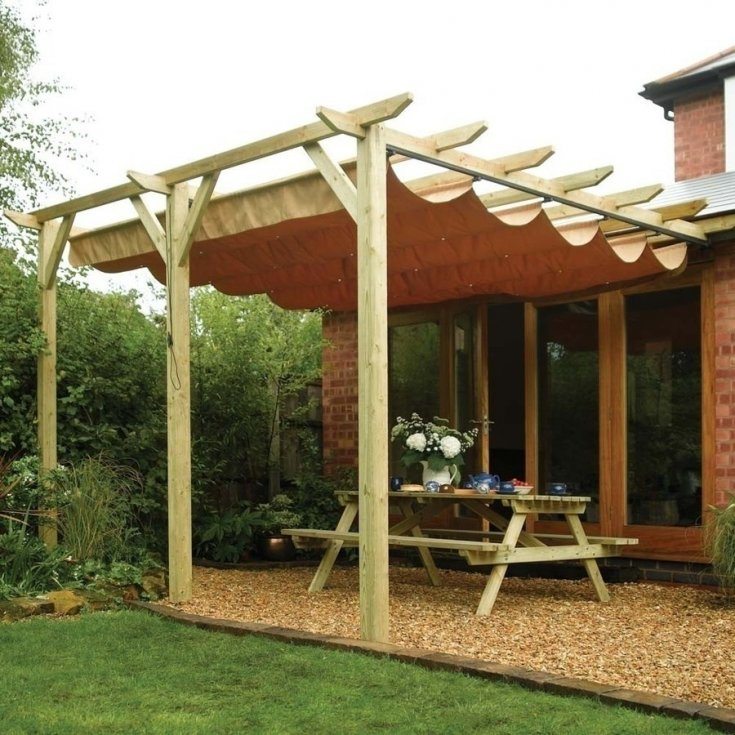

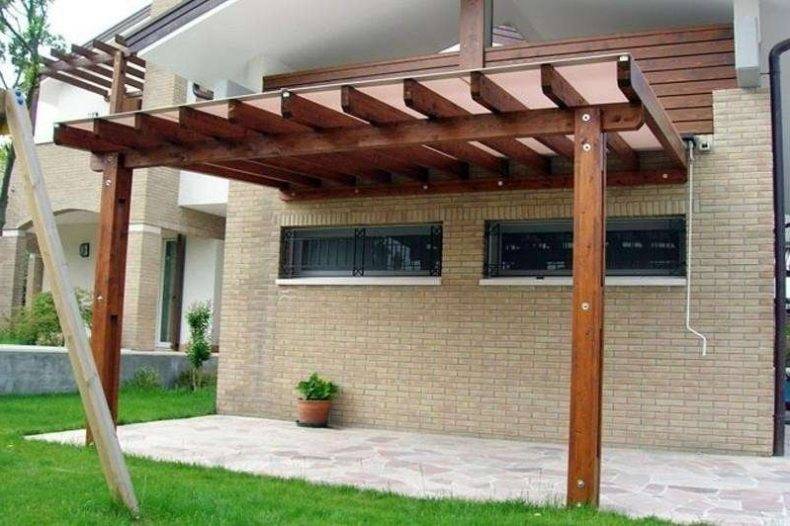

Веранды и террасы – чертеж и расчет

Веранды и террасы располагают вдоль одной из стен дома, поэтому здесь актуальны балочно-опорные и консольно-опорные конструкции. Минимальная глубина – 1200 мм, оптимальная – 2000 мм, как раз на расстоянии установки опорного столба.

Чертеж пристраеваемого навеса с опорной балкой

Расчет крыши по перпендикуляру 2000+300 мм, но плоская кровля целесообразна исключительно для районов с минимальным количеством осадков, в остальных регионах рекомендуется сделать уклон 12-30о. Чтобы рассчитать глубину крыши навеса потребуется теорема Пифагора: с2 = а2 + в2.

Пример расчета:

Если угол уклона = 30о, прилегающий к нему катет (глубина крыши навеса по перпендикуляру) – 2300 мм, второй угол 60о. Возьмем 2 катет за Х, он лежит напротив угла в 30о, и по теореме равен половине гипотенузы, отсюда гипотенуза равна 2*Х, подставляем данные в формулу:

(2*Х)2 = 23002 + Х2

4*Х2 = 5290000 + Х2

4*Х2 — Х2 = 5290000

Х2(4-1) = 5290000

3*Х2 = 5290000

Х2 = 5290000 : 3

Х2 = 1763333, (3)

Х = √1763333, (3) = 1327 мм – катет, который будет прилегать к стене дома.

Расчет гипотенузы (длины крыши с уклоном):

С2 = 13272 + 23002 = 1763333 + 5290000 = 7053333

С = √7053333 = 2656 мм, проверяем: катет, лежащий против угла 30о равен половине гипотенузы = 1327*2 = 2654, следовательно, расчет верен.

Отсюда рассчитываем общую высоту навеса: 2000-2400 мм – это минимальная эргономичная высота, рассчитываем с учетом наклона: 2000/2400 + 1327 = 3327/3737 мм – высота стены навеса возле дома.

Как построить отдельно стоящий односкатный навес из металлопрофиля своими руками, чертежи каркаса и фермы

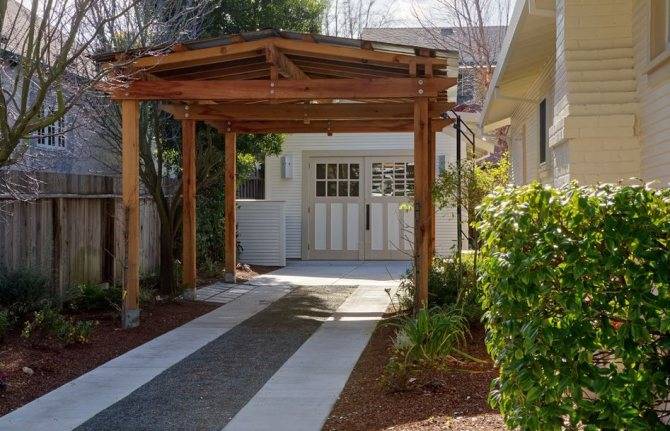

Стоянки для автомобилей – стандартный расчет и чертеж

Стоянки для автомобилей устраивают как отдельно стоящие постройки либо балочно (консольно)-опорного типа. Если планируется изготавливать навес для машины своими руками, чертежи делаются с учетом класса автомобиля. Габариты стоянки по ширине рассчитываются: размер автомобиля + 1,0 м с каждого бока, на 2 машины учитывается + 0,8 м между ними.

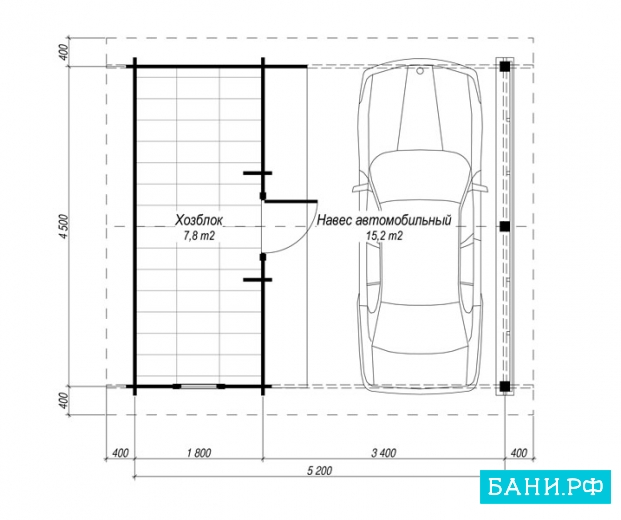

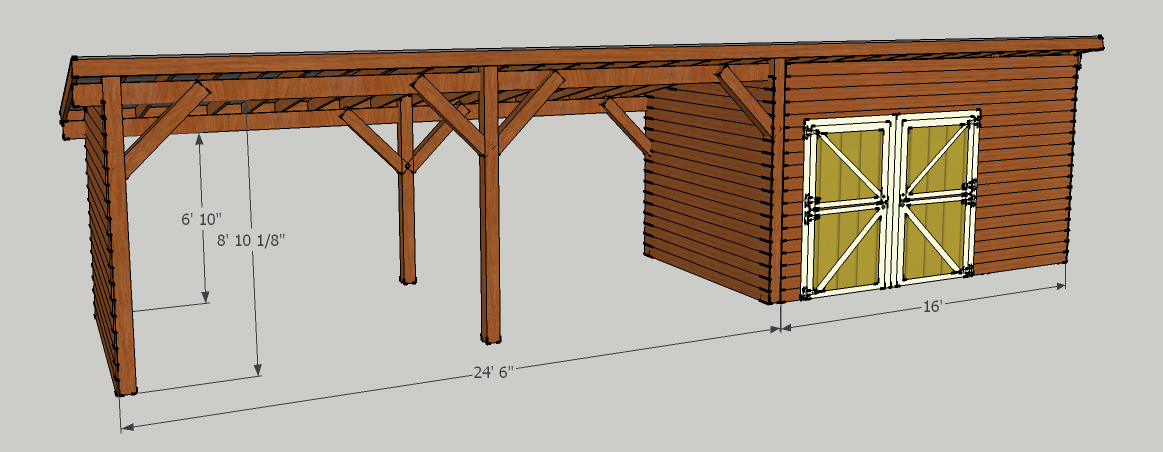

Чертеж небольшой конструкции для стоянки или хозблока

Пример расчета навеса для машины среднего класса, ширина – 1600 -1750 мм, длина – 4200-4500 мм:

1600 /1750 + 1000 + 1000 = 3600/3750 мм – ширина навеса;

4200/4500 + 300 +300 = 4800/5100 мм – эргономичная длина, чтобы осадки не заливали площадку.

Расчет ширины навеса на две машины:

3600/3750 + 800 = 4400/4550 мм.

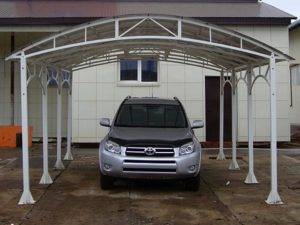

Зачастую, для авто строится арочный навес из поликарбоната своими руками, чертежи удобной конструкции на свайном фундаменте представлены ниже.

Пример, как построить навес для автомобиля своими руками, чертеж арочной металлоконструкции с поликарбонатной крышей

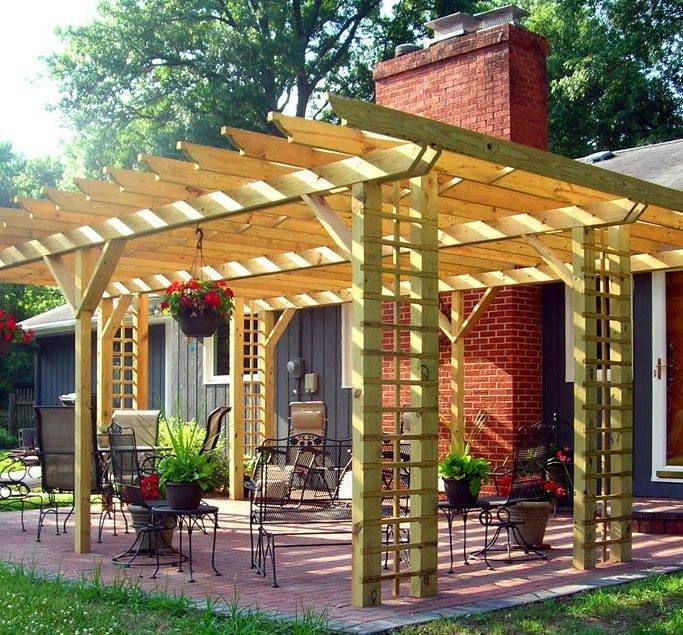

Беседки

Навесы для отдыха обычно устраивают в глубине участка, это отдельно стоящие конструкции на свайном, столбчатом, ленточном, плитном фундаменте. Выбор основания зависит от габаритов строения и характера грунта, это необходимо отразить в чертежах.

Средний размер беседки 3*4, 4*4, 4*6 м. Чтобы самостоятельно рассчитать конструкцию и сделать чертеж, следует учесть параметры:

• Для комфортного отдыха 1 человека необходимо 1,6-2 м2 площади по полу.
• Если под навесом располагается мангал, то между печью и зоной отдыха рекомендуется оставить свободную площадку шириной 1000-1500 мм.
• Удобная ширина сидушки 400-450 мм.
• Эргономичный размер стола 800/1200 на 1200/2400 мм, индивидуальный расчет делается с учетом 600-800 мм на 1 человека.

Чертеж отдельно стоящего навеса-беседки из дерева

Из чего лучше строить?

Наиболее оптимальный вариант — дерево. Причем гораздо проще будет возводить не сруб, а постройку по каркасной технологии. Для этого потребуются;

• доски, сечением не менее чем 100Х50 для стоек каркаса и стропил. Для лаг пола оптимальнее будет использовать доску 150Х50;
• материал для наружной и внутренней обшивки каркаса. В его качестве могут быть использованы тонкие доски (как шпунтованные, так и нет), вагонка, листовые материалы — влагостойкая фанера или плиты OSB;
• материал для пола. Вполне подойдёт всё вышеперечисленное;
• материал для крыши. Обычно используются профлист или ондулин. На обрешётку идут деревянные бруски.

Навес-солнечная электростанция

Интересные навесы под машину были разработаны немецкой компанией БМВ. Согласно разработанног проекта, их козырек выполняется из солнечных панелей и служит для подзарядки аккумуляторной батареи автомобиля.

Сооружение оказалось оригинальным, стильным и дорогим. Притом, не просто дорогим, а практически не доступным. Позволить себе такой навес электростанцию смогли только владельцы яхт или те, у которых бы на них достало денег.

Но голь на выдумку хитра! Легкий двутавровый каркас, кровля из бюджетного профнастила и опора под солнечные панели готова. Правда потом еще придется вложиться в сами батареи и сопутствующее им оборудование, но эти траты несравнимы с покупкой брендового навеса.

Хочется также добавить, что навес-солнечная электростанция самоокупаемый проект, ведь с 24 июля 2017 года в России утвержден план «План мероприятий по стимулированию развития генерирующих объектов на основе возобновляемых источников энергии с установленной мощностью до 15 кВт». То есть излишки «производства» всегда можно продать, притом по хорошей цене.

Плюсы гаражей с хозблоком

Не редкость, когда в самом гараже обустраивают всевозможные системы хранения. Причем хранят не только вещи, имеющие отношение к автомобилю, но и предметы бытового или хозяйственного назначения.

Хозблок позволит разгрузить пространство, если выделить отдельную кладовую. Еще лучше две. Одну для сезонной резины, автохимии, фильтров и расходных материалов, если хозяин предпочитает мыть машину и проводить профилактическое/сезонное обслуживание автомобиля своими руками. А вот уже второе помещение отвести для складирования всего остального: инструментов, садовой мебели, спортивного инвентаря.

Внутреннее пространство гаража таким образом освободится только для автомобиля. Это не только удобно и эстетично, но и полностью исключает риски повреждения лакокрасочного покрытия кузова, когда понадобиться что-то взять или положить.

Также поступают и с домашними мастерскими, которые часто устраивают в гаражах. Им отводят отдельное помещение, в которое можно попасть либо со двора, либо из гаража.

Еще одно достоинство совмещения — экономия материалов и времени на строительство:

• общие котлован и опалубка для фундамента;
• общие внутренние стены;
• общая крыша от перекрытия до водосточной системы;
• общие отмостка, дренаж и ливневка.

И как указывалось во вступлении, объединение двух строений в одно экономит место на участке.

Проект гаража с двумя хозблоками и навесом
Проект гаража на две машины с хозблоками

Основные этапы строительства

Алгоритм строительства навеса с хозблоком не меняется в зависимости от типа используемых материалов. Работы начинаются с заливки фундамента, после чего монтируются каркас и кровля.

Фундамент

На территории, где ведется строительство, колышками с натянутой веревкой отмечаются места расположения будущих столбов. После этого выкапываются ямы под опоры глубиной 80-100 сантиметров. Число столбов рассчитывается, исходя из размеров постройки. 4 опоры идут на возведение хозяйственного блока, а оставшиеся размещаются на расстоянии не менее 150 сантиметров.

Каждая опора выравнивается по вертикали и заливается бетоном. Смесь застывает не менее суток.

Каркас

После засыхания фундамента сверху на столбах фиксируются продольные балки, к которым прикручиваются (привариваются) доски (профильные трубы) на расстоянии 60-75 миллиметров. Последние будут служить в качестве стропил. Затем вдоль закрепленных досок под прямым углом укладываются продольные балки.

Кровля

Последний этап предусматривает монтаж кровли. При укладке крыши используют рубероид, черепицу, поликарбонат и другие материалы. Алгоритм выполнения этого этапа работ зависит от конструктивных особенностей формируемой кровли.

Материал обязательно укладывается внахлест так, чтобы не оставались зазоры. Стык должен располагаться на стропилах. В случае если используется поликарбонат, материал следует монтировать так, чтобы оставались небольшие зазоры. Иначе летом крыша, под воздействием солнца, потрескается.

Источник

Особенности проектирования

Стандартный процесс проектирования состоит из нескольких этапов:

• Эскизный проект. Выбор конфигурации и функционала, определение размеров и размещение на плане участка.
• Технический проект. Выбор материалов, разработка общей конструкции, определение мест подключения к инженерным сетям.
• Разработка документации — чертежи и деталировка, расчет количества материалов и комплектующих. Расчет сметы.

Проект можно купить готовый, заказать оригинальный или рассчитать самому.

Размеры

Определяют размеры для каждого помещения исходя из необходимого полезного объема. Вот приблизительный перечень факторов, которые влияют на размеры гаража:

• сколько машин и каких габаритов должно в нем разместится;
• какие проходы должны остаться между машиной (машинами) и ограждающими конструкциями;
• какой тип ворот будут использовать — распашным необходимо место перед гаражом, секционным и подъемно-поворотным нужен запас по высоте потолка для размещения механизма;
• нужна ли смотровая яма.

Чтобы рассчитать размеры хозблока, надо определить его назначение.

Если это просто складское помещение, то оценивают объем предметов, и в зависимости от их характера выбирают систему хранения. Для мастерской задача чуть сложнее:

• составляют перечень оборудования, инструментов и оснастки;
• выбирают размер верстака, стеллажей и шкафов;
• компонуют оборудование и мебель сообразно требованиям эргономики и безопасной работы;
• смотрят сколько места займет мастерская по площади и высоте.

Аналогично поступают для расчета размеров других видов подсобных помещений.

Можно еще рассмотреть случаи, когда совмещают гараж и баню (а заодно комнату отдыха). Но это уже не хозблок, и там свои особенности проектирования.

После того как определили размеры гаража и хозблока, компонуют их вместе, и смотрят можно ли такое строение разместить в соответствии с требованиями СНиП относительно дома, коммуникаций и границ участка. Не забывая про подъездной путь от ворот и пешеходную дорожку к дому.

Как и какой выбрать материал?

Чтобы построить гараж своими руками, необходимо подобрать материал. Это может быть:

• Кирпич
• Деревянный брус
• Различные виды блоков
• Сэндвич-панели

Быстро и относительно недорого строится каркасный гараж. Материалом каркаса может быть дерево или металлический уголок. Деревянный каркас утепляют минеральными жесткими плитами и обшивают сайдингом. Для обшивки подойдут плиты OSB или сэндвич-панели, изолированные пенопластом. Неплохой выход собрать металлический гараж, обшитый стальными листами. При грамотном монтаже и утеплении, конструкцию можно проектировать на несколько машин и подсобное помещение.

Еще проекты гаражей на 2 машины можно увидеть из ячеистых блоков. Строение отделывается штукатуркой. Важный момент — необходим пояс из бетона с арматурой для плит перекрытия. Очень достойно смотрится гараж построенный из деревянного бруса. Огнеупорная пропитка, сделает его пожаробезопасным.

https://youtube.com/watch?v=wgNsvAhvA44

Возведение каркаса сарая пошагово: подробная инструкция

Каркас представляет собой конструкцию из стоек, бруса верхней и нижней обвязки, перемычек, наклонных укосин. Монтаж можно вести 2 способами:

• последовательно соединяя все элементы;
• методом «платформа», скрепляя детали в крупноразмерные секции на горизонтальной поверхности чернового пола.

Для каркаса заготавливают брус 150х100 мм и сухую строганую доску 150х50 м. Все пиломатериалы нужно обработать антисептиками и антипиренами.

Крепеж — оцинкованные саморезы, гвозди, болты, накладки, скобы. Дополнительно можно использовать клей по дереву.

Каркасный сарай своими руками согласно пошаговой инструкции монтируют в следующем порядке:

1. На слой гидроизоляции по фундаменту укладывают брус нижней обвязки. Закрепляют с помощью анкеров, шпилек или болтов.
2. Монтируют лаги пола.
3. Начиная с угла устанавливают стойки с шагом 60 см, по верху скрепляют обвязочным брусом.
4. Проемы усиливают досками, уложенными на ребро.
5. Укрепляют каркас укосинами из досок или перфорированной стальной полосы с врезкой в нижний и верхний горизонтальный брус.
6. Обшивают конструкцию отделочными материалами, устанавливают окна, двери.
7. Если необходимо, устраивают полы из дерева или бетонную стяжку по грунту, проводят коммуникации, выполняют внутреннюю отделку.

Если для обшивки каркасного сарая своими руками применяют ОСП или многослойную фанеру, укосины не требуются, так как устойчивость каркасу придают жесткие листы. Облицовочные плиты нужно располагать в шахматном порядке длинной стороной параллельно фундаменту.
