Ремонт рулонных ворот: основные вопросы

Профессиональный сервис автоматических ворот

Один из компонентов секционных ворот, требующий периодической регулировки или замены — торсионный механизм (торсионные пружины и тросы). Это может быть связано как с усталостью материала, так и с обрывом. Нужно быть готовым к тому, что однажды секционные автоматические ворота может заклинить, и сдвинуть их с места будет невозможно.

Наиболее вероятной причиной такой поломки является обрыв троса или торсионной пружины. Пытаться силой открыть или закрыть ворота не стоит, так можно повредить другие механизмы. Лучше вызвать специалиста сервисного центра.

Дожидаться выхода из строя столь простых элементов и полной блокировки ворот не следует. Трос должен быть натянут, не иметь повреждений и разрывов нитей. Эксплуатация ворот с ненадёжным тросом опасна. Усталость пружины определяется просто — увеличение количества оборотов натяжки не приводит к увеличению крутящего момента на валу.

Параметры пружины или их комплекта (диаметр, количество витков, толщина проволоки) рассчитываются для конкретных ворот. Поэтому просто купить другую торсионную пружину нельзя, полотно не удастся сбалансировать на всём протяжении его хода. Процедура замены торсионных пружин подразумевает почти полную разборку механизма с последующим полным циклом настройки ворот и управляющей автоматики.

Для нормальной работы импортной автоматики важна стабильность электропитание и отсутствие помех в сети. Например, если, не отключая автоматику подключить сварочный аппарат, это может вызвать отказ блока управления. Самостоятельный ремонт автоматики не допускается.

Приводы на секционных воротах могут быть потолочные или осевые (вальные).

Первые устанавливаются на бытовых гаражных воротах со стандартным подъёмом и представляют собой расположенную строго по центру проёма направляющую рейку с электродвигателем и встроенным блоком управления. Специальный рычаг соединяет ворота с кареткой на рейке, благодаря чему и обеспечивается движение ворот.

Второй тип приводов применяют обычно на промышленных воротах. Такие приводы устанавливаются рядом с валом или прямо на него и вращают непосредственно сам вал. Блок управления может быть встроенным или в отдельном корпусе. Неполадки у обоих типов приводов одинаковы.

Если полотно двигается рывками, слишком медленно или меняет направление своего движения на обратное, проблема скорее всего не в приводе. Просто автоматика не в состоянии компенсировать возросшую нагрузку. Необходима балансировка ворот или устранение других причин затруднённого хода.

Когда полотно ворот не до конца поднимается или опускается, причина почти наверняка в сбитых настройках концевых выключателей. Необходимы регулировка усилия и проверка концевых положений.

Если же привод совсем отказывается поднимать ворота, но в ручном режиме они свободно движутся, дело в отсутствии питания или поломке самого привода. Точную причину поломки можно выявить только обладая определёнными знаниями и специальным оборудованием.

Отсутствие сервисного обслуживания и его последствия

Таким образом, автоматические секционные ворота требуют не просто регулярного, но профессионального внимания и обслуживания. В наших реалиях ещё не закрепилось понимание того, что наличие гарантии производителя не снимает вопрос регулярного технического обслуживания новых ворот.

Достаточно часто обращение в службу ремонта происходит уже тогда, когда произошла серьёзная поломка. Хотя все понимают, что тот же автомобиль подлежит регулярному ТО в авторизованном сервисе в течение всего гарантийного срока, иначе ни один производитель не признает поломку гарантийным случаем. Современные автоматические приводы такой же продукт высоких технологий.

Другая крайность в том, что задача по обслуживанию и ремонту столь сложной техники перекладывается на «золотые руки» и смекалку местных умельцев.

Конечно, закрутить гайку на ослабшем соединении или смазать поскрипывающий узел они смогут. Но для более серьёзных работ по настройке и ремонту автоматических ворот требуется навыки и спец инструмент. А качественную диагностику можно произвести только на дорогом профессиональном оборудовании, которое имеется в распоряжении специализированных сервисных центров.

При проведении сервисного обслуживания выполняются полный осмотр цепей и приводов, проверка работоспособности и герметичности, осмотр цепей питания и управления, затяжка креплений, смазка петель и шарниров. Такое ТО не только продлевает жизнь изделию, но и экономит финансы и время на его ремонтах.

Ремонт рольставней своими руками

Со временем самые надежные и качественные изделия могут сломаться.

В некоторых случаях поломки можно устранить своими руками:

Замена подшипников

Устранение данной неисправности заключается в полной замене вышедшего из строя элемента.

Для этого полотно опускается в нижнее положение, открывается крышка короба, демонтируется вал, рассыпавшийся подшипник меняется на новый соответствующего размера.

Восстановление конструкции производится в обратном порядке.

Деформация полотна

К деформациям могут привести образование наледи, попадание в рабочие механизмы льда или камней, механические повреждения.

Для устранения дефектов потребуется переборка ламелей, частичная или полная замена полотна.

Деформации полотна могут повлечь за собой повреждения боковых, блокирующих или ригельных заглушек, обрыв подвесов.

Поломки короба

Неисправности возникают при попадании в короб воды и образовании наледи. Конструкция может повредиться упавшими тяжелыми предметами или глыбами льда с крыши.

Проблему устраняют путем восстановления поврежденных элементов или заменой всего короба в зависимости от степени деформаций.

Перекос конструкции

В процессе эксплуатации роллет может произойти перекос полотна в нижней части.

Сначала следует убедиться в отсутствии механических повреждений и деформаций профилей, помех и посторонних предметов в направляющих.

Если эти мероприятия не дадут положительного результата, рольставни придется перебрать и восстановить полностью.

Выход из строя ригельных замков

Проблема может возникнуть из-за расхождения ламелей, изменения геометрии или перекосов полотна.

Чтобы устранить неисправность, следует демонтировать, перебрать, прочистить и смазать замки. Если изделия не подлежат восстановлению, приобретают и устанавливают новые запоры.

При выходе из строя ригеля его несложно заменить самостоятельно.

Своими руками, без демонтажа всей конструкции можно выполнить замену направляющих.

Поломка боковых уплотнительных вставок

Об износе уплотнительной ленты, расположенной в направляющих профилях, могут свидетельствовать посторонние шумы и потертости боковых частей полотен.

Проблема устраняется путем замены изношенной ленты на новую.

Существуют поломки, которые невозможно выполнить без помощи специалистов. К ним относится выход из строя систем автоматики.

Поломка автоматического привода

Перепады и недостаток напряжения, а также неправильная укладка питающего кабеля может привести к выходу из строя привода или блока его концевых выключателей.

Устранить данные неполадки можно путем замены предохранителей или привода.

Диагностика и ремонт рольставней

Необходимо периодически осматривать рольставни, а при выявлении даже небольших неисправностей их надо сразу устранять. Даже самая мелкая неполадка, которая вовремя не была исправлена, может привести к серьёзным проблемам и большим затратам как времени, так и средств.

Как можно распознать неисправность

Признаки неисправности рольставней будут следующими:

• при ручном открывании или закрывании надо прилагать большие усилия;
• полотно движется рывками;
• заклинивает рольставни в определённом положении;
• в закрытом положении полотна виден его перекос или повреждение;
• электропривод не работает или неправильно распознаёт команды;
• во время работы электрического или механического привода появились посторонние звуки.

Основные неисправности рольставней и способы их устранения

Хотя устройство рольставней и несложное, но это механизм и каждый его элемент имеет определённый срок службы. Если правильно эксплуатировать такое устройство и периодически проводить его осмотры, а делать это надо 1–2 раза в год, то служить оно будет долго и надёжно

При выполнении осмотра рольставней надо в первую очередь обращать внимание на состояние наиболее быстро изнашиваемых деталей (ролики и уплотнители). При выявлении их видимого износа проводится замена деталей на новые. Серьёзные поломки рольставней обычно связаны с неправильной их эксплуатацией, когда устройство используется с повышенной нагрузкой

При появлении посторонних звуков во время работы рольставней их эксплуатацию надо сразу же остановить, определить неисправность и устранить её

Серьёзные поломки рольставней обычно связаны с неправильной их эксплуатацией, когда устройство используется с повышенной нагрузкой. При появлении посторонних звуков во время работы рольставней их эксплуатацию надо сразу же остановить, определить неисправность и устранить её.

Неисправности могут возникнуть и вследствие воздействия природных факторов (замерзание механизма, попадание в него воды и т. д.).

Из-за намерзания льда и попадания воды внутрь короба рольставни могут выйти из строя

Для того чтобы самостоятельно провести ремонт рольставней, могут понадобиться такие инструменты:

• электродрель;
• шуруповёрт;
• отвёртки;
• молоток;
• плоскогубцы;
• заклёпочный пистолет;
• напильник;
• набор ключей;
• паяльник;
• мультиметр;
• лестница.

Для ремонта и монтажа рольставней понадобятся обычные слесарные инструменты

Замена подшипника

Если вышел из строя подшипник, то его замена выполняется в таком порядке:

1. Покупают подшипник соответствующего размера.

Надо приобрести подшипник соответствующего размера

Полотно опускают в крайнее нижнее положение

Снимают защитную крышку с короба и вынимают вал

Деформация полотна, короба или направляющих

Из-за неправильной эксплуатации может произойти деформация некоторых элементов рольставней, что приведёт к их неправильной работе или полной поломке.

Рассмотрим способы устранения проблем с разными элементами:

1. Деформация полотна. Такая неисправность обычно возникает при попадании в зону движения полотна посторонних предметов, снега или льда. В результате контакта с ними ламели гнутся. Для устранения неисправности можно разобрать рольставни и заменить повреждённые элементы. Если поломано несколько ламелей, то может понадобиться полная замена полотна. Продолжение эксплуатации рольставней с деформированным полотном может привести к повреждению привода замка или боковых заглушек.

При деформации нескольких ламелей проводится их замена

Деформация короба обычно происходит из-за падения на него льда

Поломка боковой уплотнительной вставки

Свидетельством того, что боковая уплотнительная вставка вышла из строя, будет появление шума во время движения полотна, а также видимые потёртости этого элемента.

Металлические рольставни на окна и их ремонт

Металлические рольставни на окна являются популярной альтернативой решеткам. Они способны эффективно защитить ваше имущество от преступных посягательств, создать комфортное затемнение помещения, защитить комнату от попадания влаги, пыли, света. Рольставни удобны в применении и не портят внешний вид фасада, прекрасно с ним гармонируя. Однако, рано или поздно все устройства выходят из строя, и им нужна починка.

Возможен ли ремонт рольставен?

Считать рольставни ненадежной конструкцией не следует: они могут прослужить большое количество лет при правильном уходе, однако, иногда могут случаться внезапные неприятности, и тогда владельцам устройств приходится быстро искать выход из положения, делая это, как правило, на ходу. Не имея достаточного опыта и знаний, достаточно сложно восстановить работу системы, однако, ремонту она поддается. Для этого понадобится рассчитать рольставни, выбрать материалы для починки и заменить испорченные элементы.

Если вы обнаружили какую-то мелкую поломку, но система при этом работает, не стоит игнорировать проблему и откладывать ремонт рольставней надолго. Дело в том, что все детали механизма взаимосвязаны, и мелкая неисправность постепенно вызовет более серьезную проблему, устранение которой обойдется значительно дороже и займет больше времени. К тому же неисправности защиты окон могут угрожать и безопасности вашего имущества, так как сломанная рольставня не сможет правильно функционировать, и этим воспользуется злоумышленник, чтобы проникнуть в дом.

Для ремонта полотна рекомендуется обратиться в компанию, которая профессионально этим занимается или специализируется на изготовлении и установке устройств. Однако в зависимости от вашего опыта и существующей проблемы можно выполнить некоторые операции и самостоятельно.

Конструктивные элементы рольставен

На внутренние окна заказывают жалюзи, повесить их легко самостоятельно. Читайте нашу статью «Крепление жалюзи к потолку — основные способы»

В наше время все еще популярны шторы. Об этом подробно в нашей статье «Популярные модели штор на маленькое окно»

Почему происходят неисправности?

Любой механизм требует внимательного отношения. Кроме этого, существует естественный износ деталей в результате трения и воздействия на них физических явлений. Неисправность может появиться даже в том случае, когда эксплуатационный срок конструкции еще не закончился. Регулярное обслуживание движущихся частей механизма поможет избавиться от возможных проблем. Профилактика нужна вне зависимости от типа и стоимости ваших рольставень.

Изношенные детали нужно своевременно менять, не дожидаясь из выхода из строя. Некоторые элементы могут ломаться или приходить в негодность раньше отпущенного срока, если эксплуатация была слишком жесткой, рольставни использовались в неподходящих для них условиях, не обслуживались должным образом, были приобретены дешевые детали низкого качества.

Чаще всего изнашиваются уплотнители и ролики, так как они изготавливаются из силикона, который реагирует на механическое воздействие, происходящее при движении конструкции, а также плохо переносят перепады температур. По сути, данный материал можно считать расходным, сезонным. Если использовать полотно с повышенной нагрузкой, выход из строя более серьезных деталей также может произойти раньше. В этом случае вполне возможен ремонт рольставни своими руками или обращение к специалисту.

Воздействие атмосферных явлений также накладывает свой отпечаток. Особенно сказываются на работе механизмов высокие и низкие температуры и их резкие перепады. Любые металлы этого не любят, мороз делает их более хрупкими. При усталости металлов обычно самостоятельный ремонт не помогает, деталь требуется полностью заменить. На ней могут появляться сколы и трещины, другие свидетельства выхода элементов механизма из строя, их легко может установить специалист.

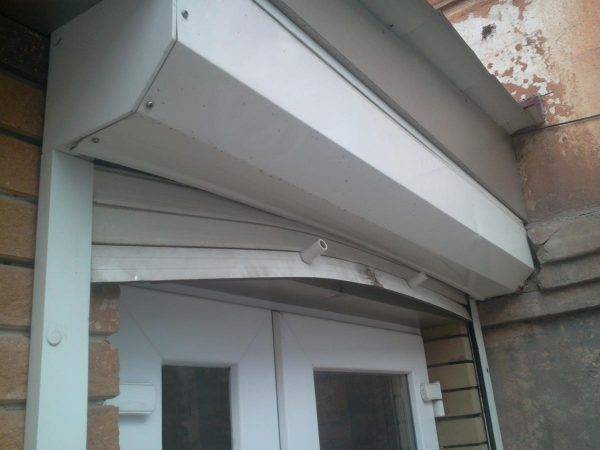

Пример износа рольставен

Что чаще всего ломается?

Прежде чем думать, как отремонтировать рольставни своими руками, нужно определить, что именно вышло из строя. Это поможет сделать грамотный ремонт, избежать лишних финансовых трат и потери времени. Чаще всего встречаются следующие проблемы:

• Выход из строя электрического привода.
• Заедание полотна.
• Разрушение короба.
• Поломка ригельного замка.

Возможные неисправности автоматических ворот и способы их устранения

Любая автоматика, рано или поздно, начинает сбоить, и причин для этого много: срок службы, интенсивность использования, воздействия извне. Мелкие неисправности в работе автоматических гаражных ворот, если их сразу не заметить, превращаются в трудно решаемые проблемы. Усугубить ситуацию может и вмешательство неквалифицированных ремонтников, которые не разбираются в принципах работы такой модели.

Непоследовательное закрытие ворот

Для того чтобы ворота на автоматическом управлении не «клинили» во время закрытия, необходимо следить за состоянием потолочного и вального приводов. Если проблемы уже начались, то следует разобрать и почистить вышеуказанные механизмы специальным составом. Также можно попробовать скорректировать их настройки.

Проблемы в дистанционном управлении

Многие винят в ошибках дистанционного управления автоматическими воротами только пульт. Но часто причиной неправильного отклика становится плохая связь с управляющим блоком или нарушения в работе потолочного и вального приводов.

Решить проблемы в дистанционном управлении воротами можно следующим образом:

1. Установить внешнюю антенну, если связь с приемником сигнала плохая.
2. Задать новую дистанцию управления.
3. Откорректировать настройки в механизмах приводов.

Общая конструкция рулонных ворот

Материал для изготовления ламелей – высококачественный алюминий или экструдированный профиль. Как правило, металлический профиль пустотелый. Пустоты заполнены пенополиуретаном (утеплитель).

Для ворот гаража обычно применяют ламели особой прочности и устойчивости к взлому (размер 55 или 77мм). Существует несколько исполнений ламелей: теплые, холодные, противопожарные, антивандальные и т. п.

Конструкция рулонных ворот

Рулонные ворота зачастую оснащены автоматическим управлением. Автоматический привод можно привести в действие при помощи пульта.

Монтаж таких ворот может быть внутренним или наружным (однако, специалисты отдают предпочтение внутреннему монтажу, по причине большей безопасности и износоустойчивости устройства).

Самостоятельный монтаж рулонных ворот

При самостоятельном монтаже ворот рулонного типа следует учитывать габариты защищаемого помещения и эксплуатационные условия.

Основные составные части конструкции.

• Короб защитный.
• Вал.
• Воротное полотно из ламелей.
• Система управления.
• Направляющие шины.

Полотно приводится в действие при помощи электрического привода. Движение полотна в верхнем и нижнем направлениях производится по направляющим.

Инструкция по монтажу

Антивандальные и защитные рольставни устанавливаются на деревянном доме, как во время проведения, так и после завершения общестроительных работ. Технология монтажа подразумевает выполнения ряда действий в определенном порядке:

• Определяется способ установки. В большинстве случаев в деревянных загородных домах ставни устанавливаются на внешнюю часть оконного проема. Можно применить и скрытый способ, но это надо делать на этапе строительства, до установки оконной рамы.
• Проверяется комплектность поставки. До начала работ по установке надо проверить наличие всех элементов, предусмотренных комплектацией.
• Края оконного проема выравниваются при помощи ручной или бензиновой пилы. Если этого не сделать, то направляющие могут лечь неровно, вся конструкция ставен перекосится.
• Подготавливаются направляющие. В деревянных домах применяется скрытый способ монтажа направляющих. Для этого в них просверливаются отверстия на расстояние 100 мм от края с шагом 400 мм диаметром 5 мм. Затем сверлом диаметром 10 мм каждое отверстие расширяется для того, чтобы шляпка самореза вошла за подлицо с внутренней стороной направляющей. Если головка крепежа будет выпирать, то плотно может застрять.
• Подготовка защитного короба. Он крепиться к стене в четырех точках. Две точки располагаются в торцах короба, а две сзади. В защитной крышке высверливается два дополнительных отверстия, которые после завершения монтажа закрываются заклёпками. Таким образом, предотвращается возможность открыть крышку с помощью отвертки или шуруповерта. Затем крышка снимается с короба, в специальные пазы барабана устанавливаются две направляющие, по которым будет скользить полотно.
• Если рольставни с электрическим приводом, то вдоль направляющей протягивается провод, другой конец которого протягивается в дом через заранее просверленное отверстие.
• На земле собирается каркас. Для этого направляющие вставляются в специальные пазы на коробе.
• Собранный каркас вставляется в оконный проем и фиксируется на саморезы по дереву 70-80 мм. Перед конечной фиксацией положение каркаса проверяется при помощи уровня.
• В барабан вставляется полотно. Сначала оно протягивается до середины окна. В верхний конец вставляется фиксирующая планка. Затем плотно полностью опускается, планка закрепляется на барабане.
• Электрические рольставни подключаются к общедомовой сети. Затем настраиваются концевики.

Видео- инструкция монтажа рольставен:

Как осуществить ремонт рольставен

Как отремонтировать рольставни?

Особенности ремонта рольставен

Существенно продлить эксплуатационный период и предотвратить серьезные проблемы совершенно несложно. Это можно выполнить своими руками – достаточно периодически проводить осмотр подшипника и прочих движущихся элементов. На фото можно посмотреть составляющие части конструкции рольставен, после чего проводить ремонт поломки будет значительно проще.

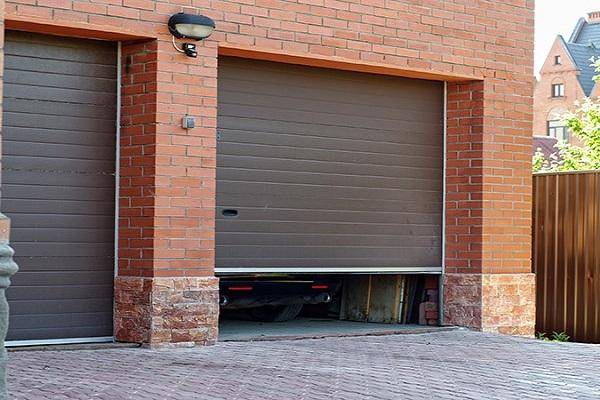

Ворота в гараже

Есть несколько признаков наличия неисправностей, например:

• скрежет вала при развалившемся подшипнике,
• потертости полотна, которые возникают при изнашивании силиконовых вставок,
• перекос полотна по уровню в нижней части,
• неравномерное схождение,
• засорение в результате скопления мусора в направляющих элементах.

Замена подшипника

При развалившемся подшипнике процесс ремонта состоит из нескольких этапов:

• берем новый подшипник,
• полотно переносим в нижнее положение, чтобы оно было полностью открыто,
• демонтируем защитную крышку и вал,
• демонтируем сломанный элемент и меняем на новый,
• выполняем сборку конструкции в обратном порядке.

Перекос полотна

Если в результате использования рольставен замечено неравномерное расположение полотна в нижней части, ликвидировать такую проблему можно своими руками. Для этого необходимо убедиться в отсутствии посторонних предметов в направляющих. При наличии механических повреждений необходимо осуществить ремонт, после чего можно еще раз проверить работоспособность конструкции.

Категории поломок рольставен

В результате эксплуатации конструкции рольставен могут возникать различные поломки, которые можно разделить на:

• незначительные,
• серьезные.

К первой категории можно отнести поломки, для устранения которых не требуется демонтаж конструкции, достаточно лишь заменить сломанные детали, например, кардан, кольца, ригель, направляющие элементы. При более серьезных поломках ремонт может потребовать проведение демонтажа рольставни, если необходима переборка полотна, замена боковых крышек или устранение механических повреждений короба. На фото можно ознакомиться с основными составляющими деталями конструкции.

Ремонт механических и автоматических рольставен

Одним из преимуществ защитных роллет является несложная конструкция, которую при необходимости можно отремонтировать без лишних затрат своими руками. Достаточно учитывать основные нюансы и соблюдать правила безопасности в процессе осуществления работ с металлическими конструкциями, предварительно изучив инструкцию к рольставне, в которой указано расположение узлов роллетной системы. При необходимости устранения поломки редуктора или механических повреждений, свидетельством которых может стать шум в коробе, достаточно выполнить несколько основных этапов:

опустить полотно и снять с короба защитную крышку,

• найти поврежденный элемент и устранить поломку,
• при необходимости заменить сломанную деталь,
• вернуть на прежнее место защитную крышку и полотно.

Среди основных поломок автоматической рольставни можно отметить проблемное поднятие и опускание полотна. В некоторых случаях оно может вообще не двигаться. Основной причиной может стать поломка ригеля, ремонт которого можно выполнить своими руками. В таком случае потребуется снять защитную крышку и убедиться в его целостности, при необходимости можно провести замену сломанной детали.
