Какое лучше выбрать освещение для гаража и как правильно сделать своими руками

Особенности светодиодных прожекторов и их виды

Светодиодные прожекторы предназначены для освещения улиц и помещений, в которые имеет влажный и сырой микроклимат, связанный с отсутствием в них отопления (например, в гаражах). Кроме улицы и гаражей, такой прожектор можно встретить в системе подсветки складов, спортивных залов и приусадебных территорий. Такая led-установка состоит из:

• мощной светодиодной лампы;
• преобразователя напряжения;
• рефлектора;
• внешнего радиатора, с помощью которого обеспечивается теплоотвод.

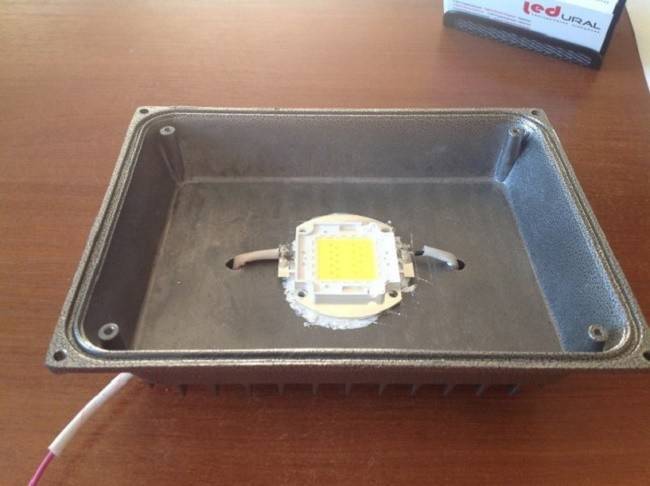

Разобранный светодиодный прожектор

Светодиодный прожектор, в отличие от других осветительных приборов led-продукции, имеет доступную стоимость при низком потреблении электроэнергии. Самым большим их достоинством является то, что они имеют высокий класс защиты от влаги (IP). Чем выше будет иметься класс влагозащищенности, тем более эффективно прибор сможет противостоять негативному влиянию влаги и грязи, без которых в гараже при проведении определенных видов работ просто не обойтись. В результате светодиодные прожекторы можно разделить на виды по степени влагозащищенности. По данному параметру они делятся на следующие виды:

• IP 68 – применяются для подводной подсветки;
• IP 67 – грунтовые модели;
• IP 65 – подходит для наружного применения (используется на улице);
• IP 44 – внутреннего применения. Можно использовать для подсветки гаражей.

Влагозащищенный светодиодный прожектор

Кроме этого установки различаются по предназначению:

• концертные;
• для армии;
• для бытового использования.

Естественно, что для гаража нужно выбирать приборы общего (бытового) предназначения. Еще приборы между собой различаются еще и цветом свечения. Они могут светиться красным, синим, белым, желтым или зеленым цветом. Если выбирать для гаражных сооружений, то цвет должен быть белым или желтым. Также существует классификация по конфигурации корпуса:

• квадратные;
• линейные;
• прямоугольные;
• круглые.

Прожектор квадратной формы

По напряжению такие светильники могут делиться на модели 12 В, 24 В и 220 В.

Свет в гараже без электричества

Проблемы с электропитанием гаражей бывают трех типов:

• постоянные – нет возможности провести свет в гараж официально, от общей линии электропередач для гаражного кооператива, жилого или промышленного комплекса и т.д.;
• периодические – связаны с отключением электроэнергии в определенное время суток, недостаточным напряжение в сети при «повышенном разборе» (включении электричества в большом числе гаражей одновременно), частыми поломками;
• внезапные – при стихийных бедствиях, обрыве кабеля, аварии на электростанции.

Постоянное автономное питание

Если провести свет в гараж на постоянной основе не получается, необходимо позаботиться о стабильном источнике энергии. Для этого используют:

• солнечные батареи с преобразователем для получения нужного напряжения. Удобно, что в зависимости от используемого контроллера и инвертора можно получить напряжение на 12 и 220 В, то есть использовать галогенные (12 В) и любые другие (на 220 В) лампы;
• ветрогенератор. Их использование рационально в гористых или приморских местностях, на открытых степных пространствах с постоянным ветром;
• бензогенератор с прямой подачей электроэнергии на приборы-потребители или для подзарядки аккумуляторов;
• комплексные варианты.

Еще один интересный способ наладить дневной свет в гараже своими руками – смонтировать световоды. В России представлено, к сожалению, мало компаний, производящих такие системы. Основной поставщик – компания «Соларжи», изготавливающая световоды SolarWay. Они успешно заменяют мансардное окно, при наличии нескольких световодов гарантируют достаточную освещенность помещения.

Устанавливать систему можно на любую крышу, но в железобетонной плите перекрытия потребуется заранее выполнить отверстия, а это делать не всегда удобно. Оптимальный вариант кровли для установки световода – легкая конструкция на каркасе с тонким покрытием (ондулин, металлочерепица, рубероид и так далее. Применение конкретных кровельных покрытий в зависимости от угла наклона крыши рассматривается в тематической статье).

Технические параметры световодов СоларВей представлены в таблице.

Интересно, что даже при устройстве подземного гаража или его расположении под основной частью дома (другого здания) организовать дневное освещение вполне реально: потребуется только увеличить длину световода.

Ценное качество систем освещения с помощью концентрированного и отраженного солнечного излучения – рассеяние светового потока, получение мягкого и естественного света в помещении.

Периодические перебои с электричеством

Обеспечить временное освещение в гараж (12 вольт или 220 В) на время планового или аварийного отключения электроэнергии позволят бензогенераторы, газовые (или на другом топливе) генераторы, аккумуляторы, аккумуляторные лампы.

В первом случае схема подключения предусматривает использование генератора как заменителя основного электроснабжения. Переключение потребления электроэнергии с централизованный сети на генератор используется ручное или автоматическое.

Аналогично используются аккумуляторы: при подключенном централизованном энергоснабжении идет их постоянная дозарядка, при отключении – постепенная разрядка для обеспечения нужного уровня освещенности.

Аккумуляторные лампы – хороший выход для любых случаев проблем с электроэнергией. Будучи полностью заряженными от обычной электросети, они могут использоваться в моменты аварийного или планового отключения электричества, а также для местного освещения в тех зонах помещения, где обычно светильники не нужны.

Внезапные проблемы

Обрыв электролинии, стихийное бедствие, другие форс-мажорные обстоятельства требуют наличия в гараже способов аварийного освещения. Удачно, если получится встроить в основную схему энергоснабжения автоматический переключатель на генератор или аккумуляторы. При этом свет «мигает» и включается снова, запитываясь от альтернативного источника. Если такой возможности нет, под рукой лучше держать аккумуляторную лампу, обычный фонарик или хотя бы свечи со спичками. Их необходимо разместить в помещении так, чтобы при внезапном отключении света можно было добраться до места хранения без риска упасть в смотровую яму или получить ушиб.

Полезный набор для «быстрой» подсветки, чтобы получить напряжение 220 В:

• аккумулятор на 12 В;
• реле;
• провода;
• инвертор (преобразователь).

Инструкция по проведению освещения в гараже

Пример схемы освещения гаража

Планирование и монтаж освещения делают поэтапно. Соблюдение предложенных рекомендаций предотвратит ошибки и необходимость переделывать компоновку в будущем.

Составление схемы электропроводки

Выбирают способ прокладывания кабеля — открытый в гофре или закрытый в штробах. Чертят план гаража с электропроводкой, учитывая вид осветительных приборов.

На схеме указывают:

• Линии укладки электропроводов;
• Монтажное место распределительного щитка;
• Точки монтажа выключателей, узлов, розеток;
• Места привязки общего, зонного освещения, дополнительного оборудования.

Чертеж включает запланированное оборудование с указанием параметров, сечения кабеля. По точной схеме удобно закупать необходимые материалы.

Выбор расположения источников света

При небольших размерах гаража проектируют один или два потолочных светильника и источники света для рабочих мест. Стеллажи требуют установки дополнительного освещения.

Для большой площади монтируют потолочные и боковые осветительные приборы. Локальный свет также необходим. Такое расположение исключает затенение от машин и оборудования.

Многоуровневая компоновка распределяет свет по пространству наиболее равномерно. При таком варианте освещения светильники располагают на потолке и стенах на высоте 0.4 м, 0.75 м, 1.8 м соответственно.

Низкорасположенные фонари дополнительно закрывают рассеивающими плафонами, защищают решеткой. Лампы подбирают с небольшим световым потоком для предотвращения ослепляющего эффекта.

Расчет количества точек освещения

Требуемое количество ламп для гаража n рассчитывают делением суммарной необходимой мощности P на мощность одной лампы p:

Пример расчета количества светодиодных элементов и ламп накаливания для гаража площадью S = 24 м2 с рассчитанными ранее параметрами суммарных мощностей: для светодиодов примем мощность одной лампы p = 10 Вт, а для ламп накаливания p = 60 Вт.

Определяем необходимое количество ламп накаливания:

Округляем n = 6.

Рассчитаем требуемое число светодиодных ламп:

Гараж площадью 24 м2 оборудуют шестью лампами накаливания мощностью 60 Вт либо четырьмя LED-лампами 10 Вт. Для галогенных и люминесцентных источников ведут расчеты аналогично.

Необходимые инструменты и материалы

Набор инструментов электромонтера

Для разметки понадобится измерительно-разметочный инструмент: рулетка, уровень, длинная линейка, карандаш. Штробление стен под электропроводку делают штроборезом, перфоратором или дрелью. Короткие пазы в мягком материале выдалбливают зубилом и молотком. Монтаж делают саморезами, анкерами, дюбелями, которые закручивают шуруповертом.

Для монтажа потребуется расчетное количество светильников, кабеля, выключателей, распределительных коробок, розеток, крепежных скоб, гофры. Распределительный щиток, счетчик, два устройства защитного отключения.

Для работы с проводами понадобятся пассатижи с кусачками, нож, отвертка, изолента. Для заделки пазов пользуются шпаклевкой и шпателем.

Поэтапный план работ

Обустройство гаражного освещения состоит из подготовительных и монтажных работ, выполняемых поэтапно:

1. Подготовительные работы — нанесение схем из плана на стены, штробление пазов под скрытую проводку. Если планируют открытый монтаж, устанавливают кабель-каналы или скобы для крепления гофры.
2. Закрепляют распределительный щиток с автоматами и счетчиком.
3. Устанавливают кабель в пазы, канал либо заводят в гофру, которую закрепляют на скобы.
4. Крепят узловые коробки, выключатели, розетки.
5. Монтируют осветительные приборы на стены, потолок.
6. Соединяют проводку с клеммами светильников, узловых коробок, розеток, выключателей.
7. Устанавливают корпуса выключателей и розеток, плафоны фонарей, крышки распределительных коробок.
8. Проверяют схему подключением электричества. Устраняют недоработки.

На завершающем этапе заделывают штробы, закрепляют облицовку, закрывают кабель-каналы.

Светильники дневного света

Такие лампы, излучающие искусственный свет белого или голубого цвета лучше всего подходят для обустройства равномерного и комфортного для глаз освещения в гараже. Они потребляют немного электроэнергии, отличаются длительным сроком эксплуатации и доступной ценой. К недостатком таких светотехнических приборов можно отнести нестабильную работу при низких температурах и перепадах напряжения. Поэтому люминесцентные лампочки обычно используются в обогреваемых гаражах, подключенных к централизованной электросети с использованием стабилизатора. Иначе при перепадах напряжения такие светильники будут гореть очень тускло. Еще одним недостатком такой лампы является сложность ее утилизации. Просто выбросить длинную лампу не получиться, так как в ней внутри содержаться опасные пары ртути.

Освещение гаража лампами дневного света

Почему именно светодиоды?

Этот вопрос активно обсуждается на многих конференциях по модернизации как бытовых, так и промышленных систем освещения. Ответ на данный вопрос кроется в неоспоримых преимуществах светодиодов, основными из которых являются:

• минимальное потребление энергии;
• превосходные световые характеристики;
• отсутствие вредных веществ;
• огромный срок службы.

Конечно, освещение гаража можно оставить на прежнем, устаревшем, уровне, если заходить в него примерно один раз в неделю на 10 минут. В остальных случаях необходимо задуматься о замене люминесцентных, галогенных и ламп накаливания на новые источники освещения. Сегодня и в гараже пришло время для перехода на новый формат освещения.

светильники в гараже

Если же в качестве осветительных приборов применить светодиодную ленту, то вовсе можно обойтись без громоздких и бьющихся плафонов. Рассредоточенность чипов по всей длине LED-ленты даёт эффект равномерного распределения светового потока во всём помещении, чего невозможно было достичь в точечных светильниках. В результате такого контурного распределения вероятность проявления зон затемненности практически нулевая. К тому же у лент нет хрупкой стеклянной колбы, что для гаража является явным плюсом.

Возможные варианты

Рассмотрим два наиболее распространенных варианта освещения с использованием светодиодов.

Лента

Светодиодная лента – осветительный прибор на основе светодиодов. По структуре представляет собой гибкую плату, на которой расположены светодиоды. Ширина такой ленты варьируется в пределах 8-20 миллиметров. Толщина составляет 2-3 миллиметра. В продажу лента поступает в виде рулонов, максимальная длина – пять метров. Ленты различаются по цвету и световому потоку.

На рынке встречаются устройства с монохромным и цветным свечением. Цветовая температура может сильно различаться – минимум 2700 К, максимум 10000 К.

Светодиодная лента в гараже работает от постоянного тока с напряжением 12 или 24 Вольта. Чтобы подключить осветительный прибор к электросети, вам понадобится специальный преобразователь, – устройство, преобразующее стандартное напряжение (например, 220 Вольт) в подходящее для светодиодной ленты.

Мощность преобразователя следует высчитывать, исходя из мощности самой ленты. Чем она длиннее и мощнее, тем основательней будет нужен преобразователь.

Справка: Устройство может преобразовывать напряжение от общей электросети и от автомобильного аккумулятора.

Данный источник света прост в монтаже. Большая часть светодиодных лент снабжена двухсторонним скотчем. Поэтому основная работа зачастую сводится к наклеиванию источника света на поверхность. Чтобы получить равномерное освещение, вдоль стен гаража можно наклеить две ленты и еще одну на потолок.

Несколько конкретных образцов светодиодных лент:

• SMD 5050, 300 Led, IP33 – неплохое сочетание мощности и светового потока. 14,4 Ватта и 660 Лм/м. Средняя цена – 100-130 рублей;
• SMD 3528, 300 Led, IP33, Econom – более дешевый аналог. Обладает меньшей мощностью и световым потоком (4,8 Ватта и 210 Лм/м).

Освещение гаража светодиодной лентой — фото:

Светильники

Светодиодная лампа выполнена с использованием светодиодов. Светильник на светодиодах – несколько ламп помещенных в корпус. То есть светодиодная лампа является составным элементом готового устройства, светильника.

Источники света на светодиодах имеют разные типы цоколя, мощность и цену. Существенным плюсом по сравнению с лентами является встроенный во многие виды светильников преобразователь напряжения.

По своей конструкции и процессу монтажа они практически не отличаются от ламп накаливания. Самое популярное решение – светодиодные лампы, которые можно использовать с обычным патроном. К таким относят виды E27, E14.

Светодиодные светильники обладают теми же преимуществами, что и лента. Они экономичны, отличаются длительным сроком эксплуатации. Источники света данного типа чаще всего используют для освещения отдельных участков (например, смотровой ямы).

Это обусловлено однонаправленностью света. Но некоторые устройства делают с параболическими отражателями, они значительно повышают угол освещения. Большая часть светильников идет с монтажным комплектом.

Некоторые варианты:

• Down Light 5W 3000К 90-260В – относительно низкая цена, около 300 рублей. Свет теплого белого цвета. Световой поток – 350 Лм/м;
• Navigator NBL-R1, 12W – вариант подороже, цена достигает 800 и более рублей. Цветовая температура – 4000 К.

Для гаража хорошо подойдут оба варианта – установка готовых светильников и замена старых ламп накаливания на современные, светодиодные.

Пошаговая инструкция организации освещения в гараже

Чтобы обеспечить полноценное освещение помещения владельцу гаража необходимо придерживаться предложенной последовательности. Предварительно выбирается тип осветительного оборудования.

Выбор схемы электропроводки в гаражном помещении

Схема электропроводки составляется исходя из типа светильников (точечные или общие) и потребностей гаражного помещения. Определитесь с местом расположения проводки (скрытая или наружная). Отобразите на схеме общий вид гаража, на ней отметьте:

• Место установки распределительного счетчика и щитка;
• Места прокладки кабеля – на стенах или потолке;
• Точки установки распределительных коробок, розеток и выключателей;
• Точки подключения общего и локального освещения;
• При необходимости, привязка к какому-либо оборудованию.

После этого все данные переносятся на схему проводки. Пример таких схем приведен на рисунках.

Рис. 1: Схема освещения в гараже Рисунок 2: Схема освещения без ямы Рис. 3: Схема освещения на два вывода

Расчет количества и мощности точек освещения

Для начала определяется мощность освещения, необходимая для гаража. К примеру, вы выбрали светодиодные светильники по 20 Вт и определились, что будет достаточно 5 Вт для одного квадратного метра. Измерьте площадь гаража, к примеру, размеры гаража 6 м × 4 м = 24 м2.

Количество точек рассчитывается по формуле: N = (S × P_м)/P_л, где S – площадь всего помещения, P_м – мощность освещения для одного квадратного метра, P_л – мощность одной лампочки. Для вышеприведенных параметров получим расчет N = (24 × 5) / 20 = 6. Соответственно, понадобится установить 6 светильников, но их расположение в гараже должно обеспечивать равномерное освещение, поэтому следующим этапом является выбор места и способа их расположения.

Выбор расположения источников света

В зависимости от выбранного типа светильников и площади помещения освещение можно реализовать и одним осветительным устройством по центру потолка. Но это не всегда обеспечит нужный уровень освещенности возле колес, бамперов, под капотом и т.д. Поэтому при выборе расположения искусственного освещения в гараже следует руководствоваться такими принципами:

• Точечные светильники должны не только удаляться на равное расстояние друг от друга, но и направляться строго в рабочую область с разных сторон. Не допускайте бесполезного рассеивания потока по стенам и потолку. Рис. 4: Пример расположения светильников на потолке

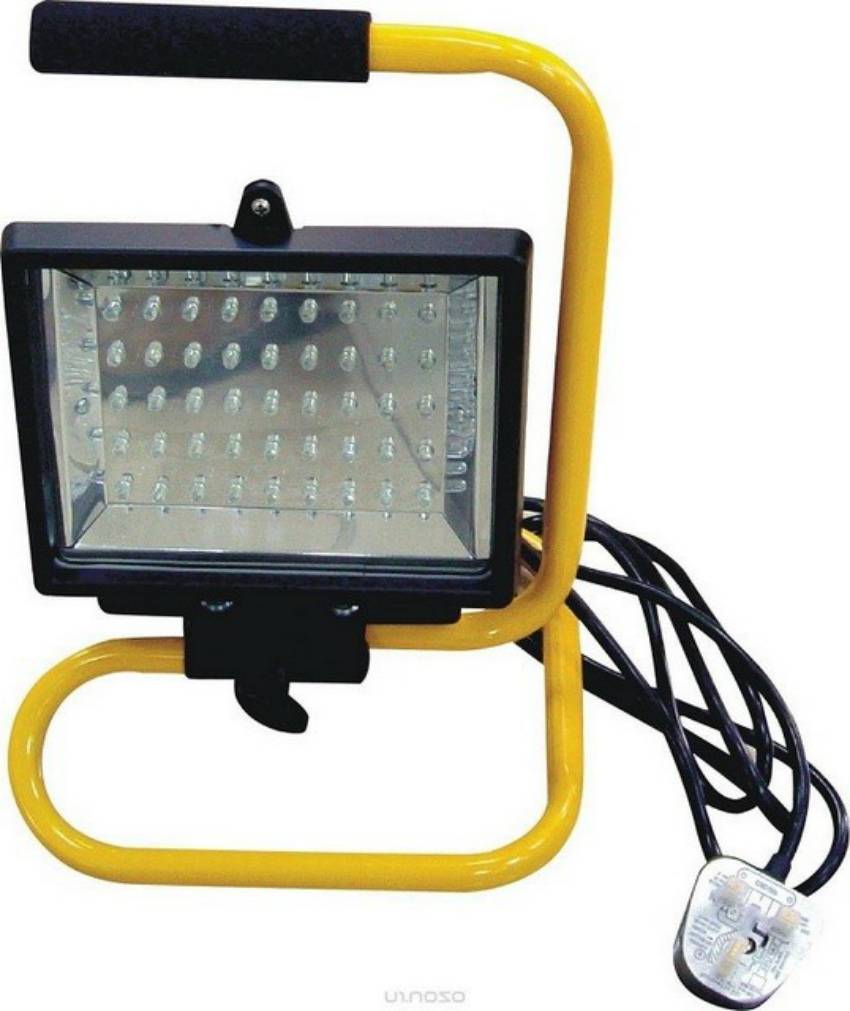

• Помимо устройств общего освещения можно использовать переносные светильники, которые обеспечат свет в труднодоступных местах. Для них установите достаточное количество доступных розеток по периметру. Рисунок 5: Пример установки переносного светильника
• Если на потолке вы устанавливаете один светильник, то его лучше монтировать на поворотный кронштейн, который позволит изменять угол и перераспределять световой поток.
• При высоте потолка от 3 м и более необходимо обеспечить подачу света с трех уровней на разной высоте, к примеру, первый на высоте 0,4 – 0,5 м от пола, второй 0,75 – 1 м и третий 1,5 – 1,8 м. Конкретную высоту следует подбирать на месте, в соответствии с индивидуальными особенностями помещения.
• При наличии слесарного стола или верстака над ним целесообразно установить отдельный элемент освещения, направленный на поверхность стола, передвижное точечное освещение и группу розеток для подключения электроинструмента. Рис. 6: Освещение стола

Необходимые инструменты и материалы

Для разметки стен под прокладку проводки используйте уровень, разметочные карандаши. Нанося на стенах линии для штробления, размещения кабельных каналов или гофры, обозначайте точки крепления светильников и розеток.

Из инструментов возьмите те, которые помогут в установке освещения и крепления под него: перфоратор для сверления стен и шуруповерт для монтажных работ. Шуруповерт можно заменить и обычной отверткой, но она потребует куда больших усилий и времени.

Из материалов вам понадобятся устройства освещения (светильники, лампы, светодиодные ленты) и выключатели под них. Для точки ввода и распределения электрической сети возьмите щиток с УЗО. Розетки и электрические провода выбираются из расчета нагрузки на них. Для этого суммируется мощность приборов, запитываемых от них, по которым определяется минимальное сечение по таблице 1.

Освещение с помощью солнечных батарей

Сегодня многие люди у себя в частных домах и даже в квартирах устанавливают солнечные батареи. С их помощью можно не только экономить на электроэнергии, но и осветить гараж, в котором нет электричества.

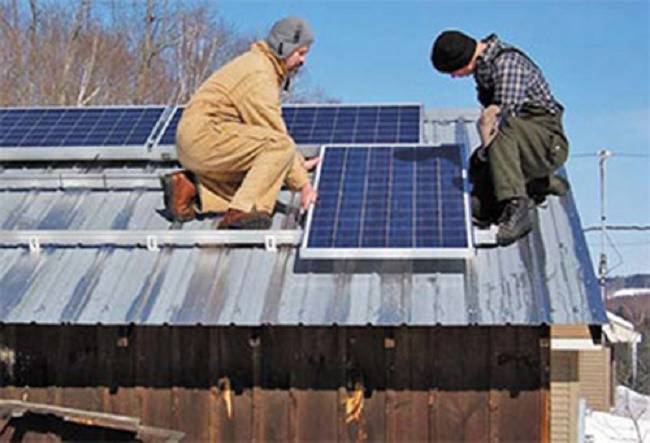

Освещение гаража солнечными батареями

Несмотря на популярность такого способа подсветки, для гаража он вряд ли подойдет по следующим причинам:

• стоимость одной солнечной батареи и ее подключение обойдется в значительную сумму;
• установить такую систему своими руками без помощи специалистов вряд ли удастся;
• сложность системы подключения осветительных приборов и батарей к накопительной аппаратуре (аккумуляторам).

Но один раз потратившись на закупку и установку солнечных батарей, вы получите не только качественную автономную подсветку любого помещения, в том числе и гаража, но и сможете продавать государству избыток электроэнергии, который накопился.
Питать от такой системы можно светильник в 12 вольт. При этом их количество может достигать нескольких штук, что как раз подходит для данного помещения. Если есть потребность в напряжении в 220 вольт, тогда в данную систему нужен преобразователь на 12 вольт или инвертер.

Освещение в гараже: типы расположения светильников

Зоны освещения в гараже

Как и во всяком помещении, в гаражах используется освещение нескольких типов. Которые различаются:

1. По расположению – общее освещение и освещение по зонам.
2. Фиксированное и передвижное.

Идеальным вариантом будет комбинация обоих типов освещения. При оптимальном использовании, размещая светильники в различных частях помещения, вы добьетесь желаемого результата.

• Освещение всего гаража. Под эту категорию попадают приборы, закрепленные на потолке и на стенках. Лампы, попадающие в эту группу, дают общий поток света. Для этого могут быть использованы энергосберегающие лампочки и люминесцентные светильники, а также лампы на светодиодах.
• Точечное освещение – это организация подсветки отдельных зон гаража.

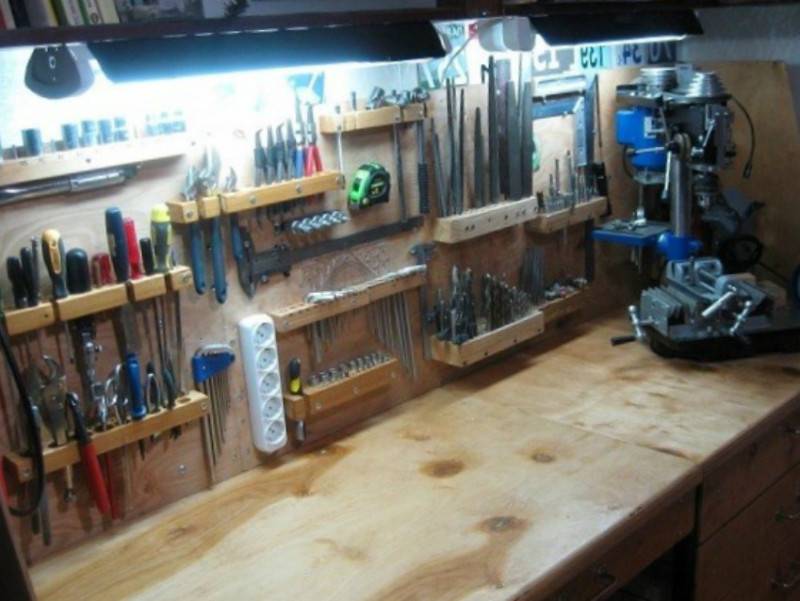

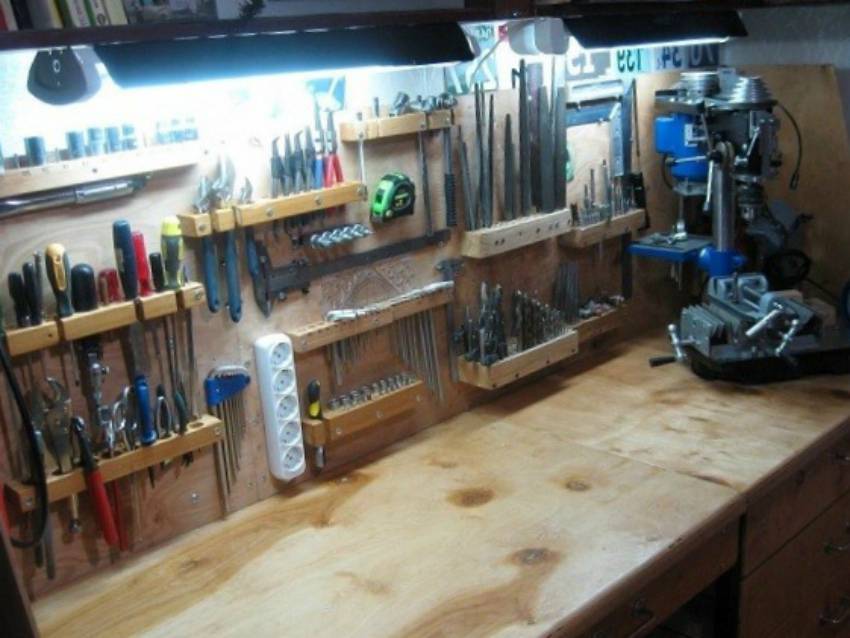

Отдельно стоит отметить освещение рабочей зоны, верстака

Этому стоит уделить особое внимание. Для работы на верстаке необходимо удобное освещение

С этой целью можно использовать лампы со светодиодными элементами. Для подсветки непосредственно рабочего стола выбирайте люминесцентные лампы, дающие белый свет. Смотровая яма может освещаться светодиодной лампой.

Для достижения максимального эффективного освещения в гараже, можно сделать его четырехуровневым:

• потолочный уровень;
• уровень глаз – высота от напольного покрытия около 1700 мм;
• полезный уровень – высота 800 мм;
• четвертый уровень –350 мм от напольного покрытия.

Освещение в смотровой яме

• к системе освещения её нужно отнестись со всей ответственностью. Потому что совершенно очевидно, что смотровая яма является наиболее взрывоопасным местом в гараже. Для этого потребуется трансформатор для понижения напряжения. Здесь используются лампы со светодиодными элементами в 12 вольт;
• зачастую используются так называемые «переноски», питающиеся от аккумуляторной батареи автомобиля, которые в эксплуатации совершенно безопасны, также можно использовать фонарик, закрепленный на лоб автолюбителя;
• светильники обязательно должны быть защищены плафонами;
• во избежание короткого замыкания категорически запрещена установка в яме включателей и розеток.
• электропроводку в смотровой яме необходимо проводить со штроблением стенки ямы с последующим цементированием;
• осветительный прибор, смонтированный на стене смотровой ямы, располагают в небольших углублениях-нишах. Это защитит осветительный прибор от механических повреждений. Для максимального эффекта отражения света можно покрасить стенки ниши акриловой краской серебряного или белого цвета;
• все электроприборы, расположенные в яме, необходимо заземлить.

Дизельный или бензиновый генератор

Также можно сделать свет в гараже не имея электричества, если использовать бензогенератор. В этом случае, как и в варианте с солнечными батареями, возможно полностью обеспечить участок электроэнергией, подключив генератор к электросети. Использовать такую идею рационально лишь в том случае, если свет отключают на непродолжительный период времени, и если в гараже вы пользуетесь электроинструментом.

В остальном, 1 кВт электроэнергии от бензогенератора обойдется вам достаточно дорого, поэтому постоянно пользоваться им вряд ли будет выгодно. О том, как подключить генератор к сети, мы рассказывали в соответствующей статье.
