Освещение в гараже своими руками

Виды ламп для освещения

Неотапливаемая мастерская гаража требует особого подбора ламп для освещения. Вообще в отапливаемом гараже можно устанавливать обычные лампы накаливания, сочетая их с люминесцентными лампами (дневного света), экономными энергосберегающими лампочками и светодиодными.

В неотапливаемом помещении мастерской лампы дневного света могут плохо включаться при морозе. Этим свойством не обладают их компактные «сестры», энергосберегающие лампочки. Как утверждают некоторые автолюбители, лучше приобрести энергосберегающие лампы, имеющие маркировку IP65. 6 — защита от пыли, 5 — защита от влажности.

Если у вас есть достаточно средств на покупку дорогих ламп, лучше купить сразу светодиодные лампы. Они имеют такие преимущества как:

безопасность (не содержат вредных веществ);
стабильная работа даже при низких температурах;
долговечность.

Приобретая лампы, следует обратить внимание на положенную мощность — 15 Вт на квадратный метр площади. Чтобы получить более конкретные цифры, следует померить высоту стен, чтобы немного исправить расчеты

Так, если высота помещения стандартна, не более 2,5-2,7 метров, то правки результат не требует. Однако если стены выше 2,7 м, полученную цифру желательно умножить на 1,5.

Также на выбор мощности влияет отделка стен мастерской гаража. Для подбора нужных по мощности лампочек следуйте такому правилу: более темная отделка требует более интенсивного освещения.

Какие виды осветительных приборов выбрать для установки в неотапливаемом гараже, решать только автовладельцу. По негласной традиции для освещения всего помещения (верхний свет) автолюбители устанавливают либо ртутные лампы, либо светодиоды. Они экономичнее и чаще ярче, чем лампы накаливания. От них отказываются только те, кому высока цена.

На въезде в гараж часто ставят лампу на кронштейне, выбирая для нее плафон для использования снаружи. Иногда вместо такой лампы покупают маленькие прожекторы.

Особенности светодиодных прожекторов и их виды

Светодиодные прожекторы предназначены для освещения улиц и помещений, в которые имеет влажный и сырой микроклимат, связанный с отсутствием в них отопления (например, в гаражах). Кроме улицы и гаражей, такой прожектор можно встретить в системе подсветки складов, спортивных залов и приусадебных территорий. Такая led-установка состоит из:

мощной светодиодной лампы;
преобразователя напряжения;
рефлектора;
внешнего радиатора, с помощью которого обеспечивается теплоотвод.

Разобранный светодиодный прожектор

Светодиодный прожектор, в отличие от других осветительных приборов led-продукции, имеет доступную стоимость при низком потреблении электроэнергии. Самым большим их достоинством является то, что они имеют высокий класс защиты от влаги (IP). Чем выше будет иметься класс влагозащищенности, тем более эффективно прибор сможет противостоять негативному влиянию влаги и грязи, без которых в гараже при проведении определенных видов работ просто не обойтись. В результате светодиодные прожекторы можно разделить на виды по степени влагозащищенности. По данному параметру они делятся на следующие виды:

IP 68 – применяются для подводной подсветки;
IP 67 – грунтовые модели;
IP 65 – подходит для наружного применения (используется на улице);
IP 44 – внутреннего применения. Можно использовать для подсветки гаражей.

Влагозащищенный светодиодный прожектор

Кроме этого установки различаются по предназначению:

концертные;
для армии;
для бытового использования.

Естественно, что для гаража нужно выбирать приборы общего (бытового) предназначения. Еще приборы между собой различаются еще и цветом свечения. Они могут светиться красным, синим, белым, желтым или зеленым цветом. Если выбирать для гаражных сооружений, то цвет должен быть белым или желтым. Также существует классификация по конфигурации корпуса:

квадратные;
линейные;
прямоугольные;
круглые.

Прожектор квадратной формы

По напряжению такие светильники могут делиться на модели 12 В, 24 В и 220 В.

Перестановка электрического счетчика

Затем я приложил в желаемом месте на стену гаража и нанес отметки карандашом. Красота и вертикальность играет здесь не слишком большую роль, поэтому я не заморачивался с уровнем. Поскольку мне помогал отец (или я помогал ему – это как посмотреть J ), то вешали «на глаз». С первого раза карандашные отметки потерялись, поэтому пока я держал ящик, отец взял гвоздь и молоток и накернил стену. Ну а потом карандашом получившиеся ямки превратил в кресты, чтобы было хорошо видно. Хорошо, что у меня осталось от ремонтов дома провод 2х2,5 мм2 провод в двойной изоляции из меди. Вот он примерно будет держать нагрузку около 4 кВт, что мне вполне достаточно. Провода было около 5 метров, так что этого было достаточно для ввода в гараж.

Чтоб требуется для установки своими руками

Для прокладки электрической проводки потребуется:

Тестер.
Комплект изолированных отверток.
Диэлектрические перчатки.
Изоляционные ленты.
Защитные очки.
Плоскогубцы с изоляцией.
Строительный нож или даже кусачки (ими вы будете отрезать провод и зачищать его).

Прокладывание проводки, установка распределительных шкафчиков и прочих компонентов невозможно быть дрелей, перфораторов и штроборезов. Еще стоит подготовить:

Лобзики.
Строительные шпатели.
Пилы по древесине и металлу.
Молотки и гаечные ключи.
Сверла.
Дисковые пилы.
Строительный уровень и рулетку для измерений.

Выбор светильников

Теперь стоит подумать о том, какие виды светильников понадобятся для приемлемого освещения гаража. Чаще всего это продолговатые люминесцентные лампы в корпусе, который закрывается прозрачной крышкой, или же лампы накаливания в закрытых светильниках типа «таблетка». Однако последний вариант – лампы накаливания – не очень безопасен, поскольку пары бензина, скапливающиеся в воздухе, могут привести к нарушению работы лампы, а за ней – к короткому замыканию, пожару, в лучшем случае – взрыву лампочки. Применяя такую конструкцию, следует приобретать светильники с толстым стеклом и решеткой на нем.

Люминесцентные лампы более безопасны. Их срок работы намного больше, они реже перегорают и светят в несколько раз ярче, потребляя при этом небольшое количество электроэнергии. Предпочтительнее устанавливать лампы белого света – они лучше светят и не давят на глаза. Недостатком этих светильников является то, что внутри них содержится ртуть, пары которой начинают распространяться в помещении, если лампа разбилась.

Кроме вышеперечисленных вариантов, можно обратить внимание на другие современные решения, например LED лампы и прочие варианты источников света, цена которых будет на порядок выше даже энергосберегающих ламп, которые тоже стоят недешево

Почему именно светодиоды?

Этот вопрос активно обсуждается на многих конференциях по модернизации как бытовых, так и промышленных систем освещения. Ответ на данный вопрос кроется в неоспоримых преимуществах светодиодов, основными из которых являются:

минимальное потребление энергии;
превосходные световые характеристики;
отсутствие вредных веществ;
огромный срок службы.

Конечно, освещение гаража можно оставить на прежнем, устаревшем, уровне, если заходить в него примерно один раз в неделю на 10 минут. В остальных случаях необходимо задуматься о замене люминесцентных, галогенных и ламп накаливания на новые источники освещения. Сегодня и в гараже пришло время для перехода на новый формат освещения.

светильники в гараже

Если же в качестве осветительных приборов применить светодиодную ленту, то вовсе можно обойтись без громоздких и бьющихся плафонов. Рассредоточенность чипов по всей длине LED-ленты даёт эффект равномерного распределения светового потока во всём помещении, чего невозможно было достичь в точечных светильниках. В результате такого контурного распределения вероятность проявления зон затемненности практически нулевая. К тому же у лент нет хрупкой стеклянной колбы, что для гаража является явным плюсом.

Выбираем тип ламп для гаража

Современный рынок предлагает большое количество различных типов светильников, среди которых порой очень трудно выбрать подходящее оборудование, особенно не подготовленному человеку. Ниже разберём, какие виды осветительных приборов можно применять в гараже и какими характеристиками они обладают.

Лампы накаливания

Многие по привычке применяют светильники с обычными лампами накаливания, поскольку их цена самая низкая по сравнению с другими образцами. Лампа имеет герметичную колбу из стекла с вольфрамовой нитью, которая при прохождении электрического тока нагревается, при этом излучая свет и тепло.

Однако стоит заметить, что КПД такого вида ламп в плане светопередачи очень низкий, поскольку большая часть энергии превращается в тепло.

Цвет освещения насыщен красными и желтыми оттенками, что быстро приводит к усталости глаз:

Среднее время работы около 1000 часов;
Светоотдача от 8 до 18 лм/Вт.

Люминесцентные лампы

Светильник гаражный с люминесцентными лампами считается современной разработкой и часто используется из-за более качественного освещения. Состоит из стеклянной трубки, которая наполнена инертным газом и имеет два электрода.

Во время прохождения электрического тока между электродами возникает разряд, который вызывает свечение молекул газа. Пример такого светильника можно увидеть на фото выше.

Общее время работы лампы от 5 до 8 000 часов;
Светоотдача стандартной лампы в среднем 45-55лм/вт.

Галогенные лампы

Галогенный гаражный светильник очень похож на лампу накаливания, поскольку имеет такую же вольфрамовую спираль накаливания. Однако стеклянная колба наполнена парами йода или брома, что позволяет увеличить свечение и срок службы лампы.

Время работы лампы от 2 до 4 000 часов;
Светоотдача лампы от 18 до 25 лм/вт.

Обустраивая электрическую разводку в гараже своими руками, лучше сразу делать её под капсульные или линейные галогенные светильники, которым для нормальной работы достаточно 12 ватт. Они идеально подходят для освещения локальных зон типа смотровой ямы, станков или рабочего стола.

Светодиодные светильники

На сегодняшний день гаражные светодиодные светильники являются оптимальным вариантом для гаражного освещения. При их изготовлении не применяются опасные вещества, что делает диодные лампы экологически безопасными. Изделия имеют большой ресурс и высокий КПД, поскольку при минимальных затратах энергии они излучают большой поток света и не нагреваются.

Время непрерывной работы лампы до 50 000 часов;
Светоотдача от 250 лм/Вт.

Типы освещения гаражного помещения

Зоны освещения в гараже

В гараже, как и в других помещениях, используется несколько типов освещения по расположению осветительных приборов — общее и зональное, а также стационарное и мобильное (переносное). Лучшим вариантом организации системы освещения будет комбинированный вариант, то есть правильное использование и размещение разных светильников в различных областях гаража.

Общее освещение. В эту категорию можно включить приборы, расположенные на потолочной поверхности или же встроенные в нее, а также закрепленные на стенах. Светильники, входящие в эту группу, дают основной световой поток. В качестве общего освещения могут быть использованы привычные лампы накаливания или люминесцентные элементы, заключенные в защитные плафоны. Кроме них, для этой цели подойдут и экономные светодиодные лампы, которые могут быть встроены в потолочную поверхность или же установлены в настенных светильниках.
Зональное или локальное освещение — это расположение приборов, световой поток от которых будет направлен на конкретную область.

Освещение рабочего стола в гараже.

Например, к этой категории относится подсветка рабочего стола, стендов или полок для размещения на них инструментов, освещение в смотровой яме.

— Для зонального освещения хорошо подойдут светодиодные приборы, которые могут давать теплый желтый или холодный белый свет.

— Для подсветки стола лучше выбирать белый, установив светильники над столом таким образом, чтобы световой поток падал на столешницу.

Стационарное освещение состоит из приборов, постоянно закрепленных в конкретном месте. Сюда можно отнести источники света как общего, так и зонального размещения.

Гаражный светодиодный прожектор.

Переносные осветительные приборы. В эту категорию входят светильники, которые при необходимости можно переставлять в требуемую область помещения — это настольные лампы и прожекторы. Они особо необходимы в условиях гаража, например, для освещения различных участков автомобиля при его ремонте.

Чтобы добиться эффективности в освещении гаража, рекомендуется сделать его многоуровневым:

Верхний первый уровень — это потолок.
Вторая линия размещения — высота от пола 1800 мм.
Третий рабочий уровень — примерно 750 мм от пола.
Четвертая линия размещения приборов освещения — 400 мм от поверхности пола.

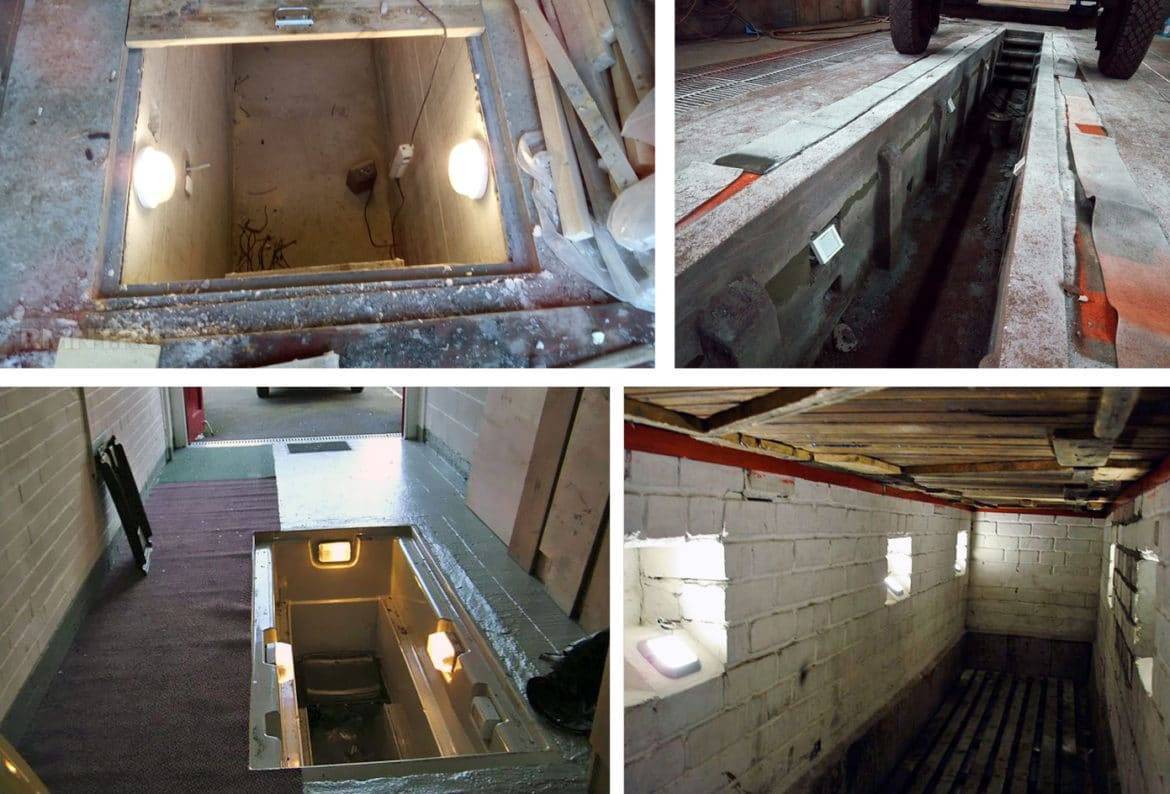

Свет в смотровой яме

Организация освещения в смотровой яме имеет свои особенности с учетом существующих условий. Критерии, которые должны быть соблюдены при разработке и монтаже осветительной системы этой области гаража, выглядят следующим образом:

Освещение смотровой ямы требует особого подхода

Система освещения смотровой ямы в целях обеспечения безопасности должна обустраиваться с применением приборов пониженного напряжения питания. То есть потребуется трансформатор, который обычно размещается в общем распределительном щите или для него выделяется отдельный модуль. Для этой области гаража могут быть использованы светодиодные лампы на 12 В или лампы накаливания в 36 В.
Широко применяются переносные осветительные приборы, работающие от аккумулятора автомобиля, отличающиеся безопасностью эксплуатации. В качестве мобильного светильника может быть использован один из прожекторов, налобные фонарики и т.п.
Все светильники должны быть оснащены защитными плафонами.
В смотровой яме запрещено устанавливать розетки и выключатели — они должны быть вынесены на гаражные стены или располагаться в щитке. Данный запрет обосновывается тем, что, жидкость, случайно пролитая в гараже, может попасть в эти приборы, если они располагаются ниже уровня пола, а это приведет к короткому замыканию.
Проводка электрического кабеля от щитка в яму должна быть скрыта и проходить через специальный кабель-канал, обеспечивающий ей защиту от влаги и случайных повреждений.
Для светильников, монтируемых на стенах ямы, обустраиваются ниши, выполняющие сразу две функции — защитную от механических воздействий и отражающую свет. Чтобы ниша усиливала яркость лампы, ее стенки рекомендуется окрасить в белый цвет.
Ниши в стенах обустраиваются примерно на уровне плеча или же чуть ниже этого уровня.
Светильники, установленные в условиях ямы, должны быть оснащены заземлением.

Какие существуют светильники

От выбранного типа лампочки зависят многие факторы: энергопотребление, эффективность освещения, цветовой тон. Для разных рабочих зон целесообразно применять различные типы светильников.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги выполнения электротехнических работ любой сложности под ключ. Напрямую пообщаться с представителями можно посетив выставку домов Малоэтажная Страна.

Лампы накаливания (лампочка Ильича)

Наиболее устаревшей конструкцией светильников являются лампы накаливания. Принцип действия основан на высоком сопротивлении вольфрамовой спирали: во время работы выделяется много тепла, и только малая часть энергии уходит на образование света. Средний срок службы составляет 1000 часов, что в несколько раз меньше, чем у остальных типов ламп.

Основными недостатками ламп накаливания являются:

Малый срок службы (1000 часов);

Свет желтого и красных оттенков;

Тратят много электроэнергии – низкий КПД..

Сейчас невыгодно использовать лампочки накаливания для освещения в гараже, так как они тратят на порядок больше электроэнергии для получения того же количества света.

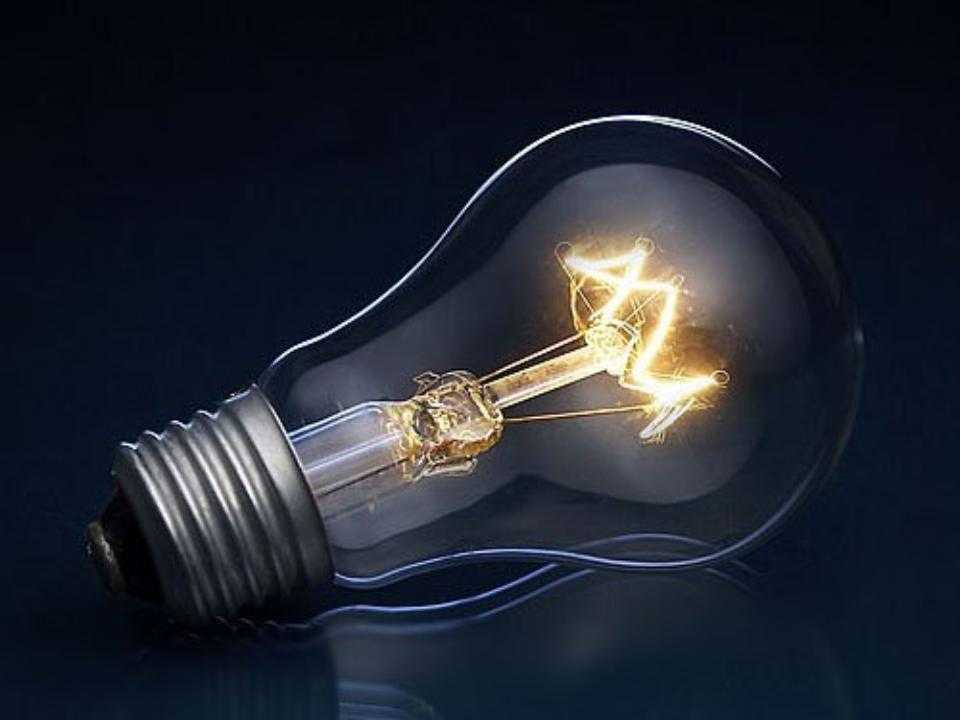

Лампа накаливания светит за счет нагревания вольфрамовой спирали

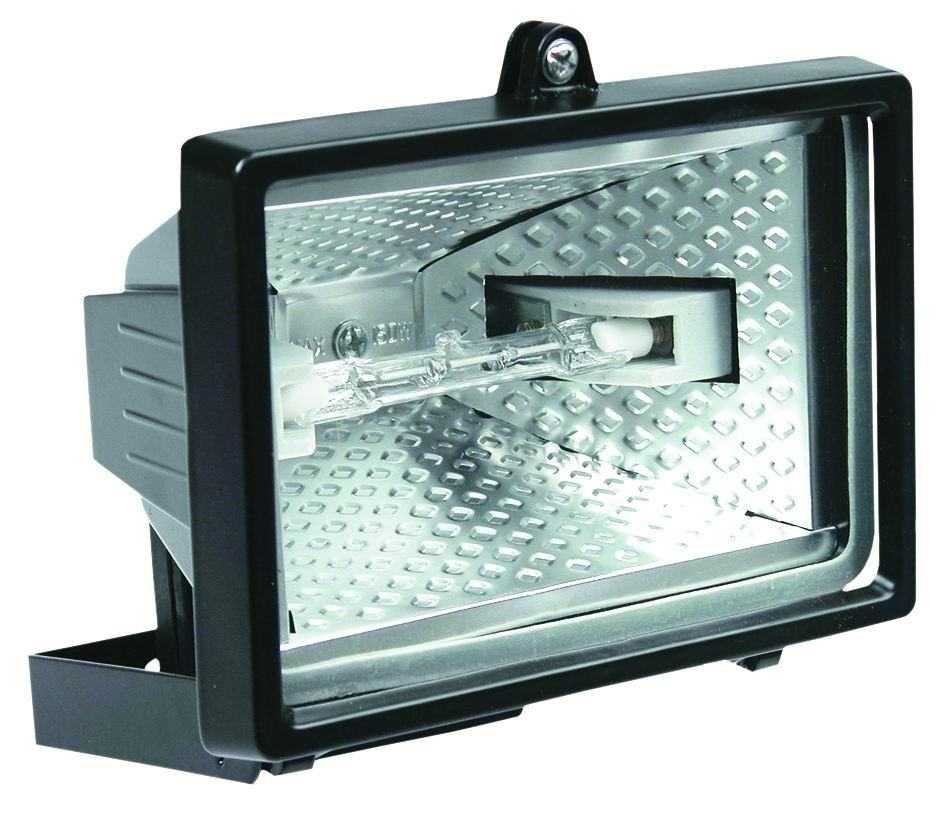

Галогеновые

Принцип действия близок к лампе накаливания, за исключением того, что полость колбы заполнена парами брома или йода. В результате химической реакции вольфрамовая нить выделяет больше тепла и света. Средний срок службы подобной конструкции – 2000 часов, в лучшем случае 4000 часов.

На заметку! Бром – ядовитый газ, поэтому при разбивании колбы надо покинуть помещение и тщательно его проветрить до полного выветривания вредных паров.

Но присутствуют следующие недостатки:

Наличие ультрафиолетового излучения;

Заметное выделение тепла;

Ядовитые пары в колбе;

Малый срок службы.

Особенностью галогеновых ламп является полный запрет на прикосновение к стеклу колбы голыми руками. Даже на чистой коже находятся капельки жира, выделяемые потовыми железами. Жир разрушает стекло лампы при ее нагревании, колба лопается и это приводит к высвобождению ядовитых паров. Поэтому все работы с галогеновыми лампами проводят только в чистых перчатках. Если все же произошел контакт колбы с руками, то стекло надо тщательно протереть спиртовым раствором.

Люминесцентные

Свечение люминесцентных светильников происходит благодаря обработке внутренней поверхности колбы люминофором. После замыкания цепи внутри колбы возникает дуговой разряд, под действием химической реакции люминесцирующий состав начинает светиться. Чтобы продлить срок службы лампы, внутреннее пространство колбы заполняется одним из инертных газов.

Срок службы – 8000 часов;

Выделяет мало тепла;

Требуют особой утилизации;

Для гаражей используются модели с плафоном класса защиты IP-65, они защищены от пыли и влаги.

Люминесцентная лампа обладает низким энергопотреблением и служит до 8000 часов

Светодиодные

Самый оптимальный выбор – светодиодные лампы для гаража. Их свечение обеспечивается гораздо более сложными физическими процессами. Световой поток возникает в точки соприкосновения двух веществ из разнородных материалов после пропускания электрического тока.

Экологично и безопасно;

Низкое потребление энергии;

Срок службы – 50 000 часов;

Светодиоды выигрывают по всем техническим показателям у конкурентов. Заметным недостатком является высокая цена покупки, но они оправдываются долгим сроком службы и экономностью. Первоначальные затраты окупаются в течение 1 года службы за счет заметной экономии электроэнергии и минимальных затрат на обслуживание.

Светодиоды – лучший выбор для гаража. Низкое энергопотребление, яркий свет, безопасность и долгий срок службы

Какой тип выбрать

Каждая разновидность светильников имеет свои преимущества и недостатки. Рекомендуем придерживаться следующих рекомендаций:

Светодиоды – подходят к любому типу помещения. Если есть возможность – покупайте светодиодные лампы.

Люминесцентные модели применяются в отапливаемых помещениях.

Галогеновые лампочки выделяют много тепла. Поэтому их можно применять в неотапливаемых гаражах, они будут освещать и согревать помещение в холодную погоду

Стандартные лампы накаливания применять не рекомендуется. Хотя они и стоят дешево, но они потребляют в 10 раз больше электроэнергии и имеют более низкий срок службы.

Использование электрооборудования

Если вы любите долгое время находиться гараже и мастерить что-либо своими руками, то безусловно у вас соберется необходимый минимум электроинструмента. Чтобы быть к этому готовым, лучше заранее запланировать нагрузку на электросеть и учесть ее перед тем, как сделать электропроводку в гараже. А чтобы правильно рассчитать сечение кабеля, необходимо точно определить, какие электроприборы будут использоваться внутри помещения. Суммарную мощность всех электроприборов нужно умножить на коэффициент 1,2 -для обеспечения запаса мощности в 20%.

Примерная мощность электроинструментов:

Как провести?

Создание освещения в гараже должно начинаться с разработки правильной схемы, где важно учитывать следующие моменты:

планировать проводку и размещение светильников лучше всего на стадии планирования гаража;
все действия лучше всего проводить до отделочных работ;
если решение о проведении проводки было принято после отделочных работ, то спасти ситуацию могут штрабы, короб, трубы, гофр или металлорукав;
светильники, устанавливающиеся на потолке, подключаются к двухжильному либо трёхжильному кабелю. Сечение кабелей обязательно должно быть более 1,5 м2.

Если в гараже имеется смотровая яма, то к её освещению надо подойти особым образом. Внутри её ни в коем случае нельзя монтировать светильники с высокой мощностью, поскольку это небезопасно. В этом случае оптимальным будет установка низковольтных ламп, питание которых не превышает 12 вольт. Подобные светильники будут безопасно функционировать в условиях повышенной влажности, которая сконцентрирована в смотровой яме либо подвале. Прокладку проводки в данной ситуации лучше всего проводить в нише либо трубе.

Во время покраски автомобиля освещение должно быть довольно ярким.

Обратите своё внимание на следующий момент. Освещение ворот является также важным элементом. Организация правильного освещения как снаружи, так и внутри гаража, снизит риск появления аварийных ситуаций

Организация правильного освещения как снаружи, так и внутри гаража, снизит риск появления аварийных ситуаций.

Светодиодное освещение

При всём разнообразии вариантов подсветки, именно к светодиодному освещению в гараже склоняется большинство автовладельцев. Это экономично, практично и доступно. Лампы и ленты активно снижаются в цене, но при этом не теряют в плане качества или эффективности работы.

Заняться полноценным освещением в гараже светодиодными лентами можно самостоятельно. Нужно лишь определиться с тем, что именно вы хотите получить по результатам проделанной работы.

Если вас интересует переносное освещение в собственном гараже, в основе которого лежат светодиоды, и при этом хотите всё сделать своими руками, купите в магазинах специальные системы LED.

Есть также альтернативный вариант, предусматривающий заполнение пространства в гараже светодиодными прожекторами, которые будут создавать основное и точечное освещение. В продаже доступны уже готовые светодиодные прожекторы. Но чтобы сэкономить, некоторые используют обычные переноски, адаптированные под лампы накаливания. Тут лучше иметь некоторые навыки в работе с электрикой, чтобы всё правильно подключить, исключить вероятность короткого замыкания и пр. То есть лучше сразу взять именно специальные LED прожекторы.

Рекомендуется использовать прожекторы, которые фиксируются на стенах или потолке. Переносные системы удобные за счёт своей мобильности, но при этом они будут занимать пространство внутри гаража. Куда лучше подвесные конструкции с возможностью изменения угла наклона и направления световых потоков за счёт штативов, телескопических систем, кронштейнов и пр. Но компактная переноска всё равно не помешает.

Отдельно стоит рассмотреть вопрос светодиодного освещения в зоне под автомобилем, то есть в смотровой яме. Здесь требуется достаточно качественный свет, который параллельно не будет мешать выполнению работ и перемещению по ограниченному пространству. А потому напольные прожекторы стоит сразу исключить.

Оптимально использовать один из двух вариантов:

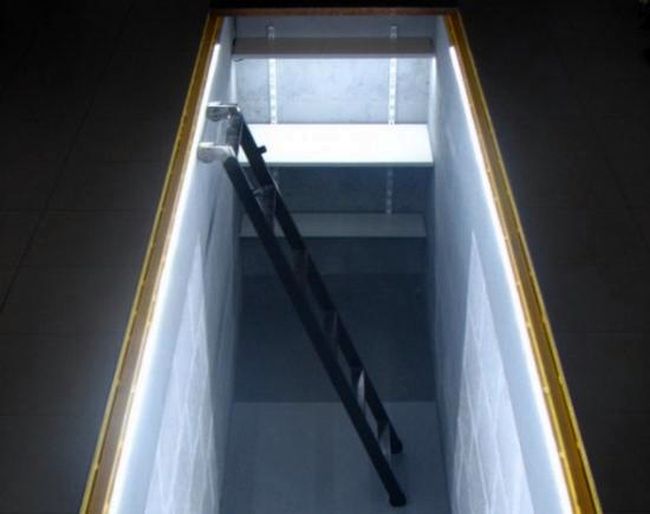

Трубки и светодиодные ленты. Они фиксируются по всему периметру верхней части гаражной смотровой ямы. Это позволяет подсвечивать все зоны одновременно, подавая свет на днище машины и на пространство самой ямы. Для точечной работы достаточно взять налобный светодиодный фонарик. Отдельная переноска не потребуется.

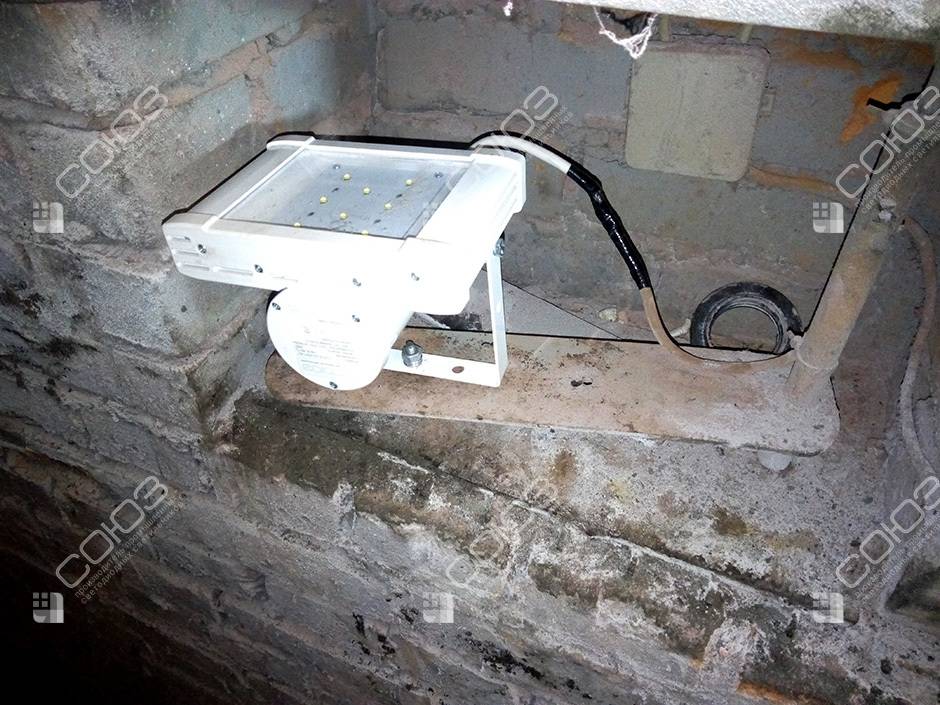

Точечные светильники. Их также монтируют по периметру на стены ямы на различном уровне. Это уже зависит от конструкции конкретной смотровой ямы, и работ, которые планирует проводить здесь автовладелец.

За счёт светильников LED вы получите высокоэффективное освещение, которое крайне бережно относится к расходу электроэнергии. Светодиод выгодно отличается от конкурирующих видов ламп тем, что выдаёт мощный светопоток при минимальном энергопотреблении.

Чтобы светодиодная система функционировала долго и надёжно, рекомендуется периодически проводить мероприятия по уходу за светильниками. Они предусматривают очистку линз и стёкол, удаление загрязнений с плафонов и защитных кожухов, надёжную изоляцию и защиту проводки. Ещё светодиоды нуждаются в достаточно эффективном охлаждении, а потому устанавливать их в местах нагрева не рекомендуется.

Особенности освещения смотровой ямы

К организации освещения смотровой ямы предъявляются особые требования, поскольку:

в яме чаще всего повышенная влажность;
человек, находящийся в яме, по сути, стоит на голой земле (сыром бетоне), а значит, электрически заземлен;
в чрезвычайной ситуации некуда отскочить, а тем более невозможно быстро покинуть яму.

Поэтому все освещение в смотровой яме должно быть низковольтным (максимум 24 В постоянного тока и 36 переменного). Проще всего (и безопаснее) использовать 12 В, поскольку ламп на такое напряжение самого различного типа выпускается огромное количество. Источник питания на 12 вольт найти не составит никакого труда – это может быть электромагнитный трансформатор с выпрямителем и 12-вольтовым стабилизатором или электронный трансформатор. Устанавливается трансформатор в главный распределительный щит и НИКОГДА в смотровую яму.

Выбирая электромагнитный понижающий трансформатор, необходимо проследить за тем, чтобы вторичная обмотка прибора имела гальваническую развязку с сетью. Категорически запрещается использовать в качестве понижающего автотрансформатор!

Эти же требования относятся к переносным ручным светильникам

Какой тип светильников можно установить в смотровую яму? В принципе, это неважно. Главное, чтобы они были влагозащищенные, не мешали работе и в первую очередь хорошо освещали днище автомобиля, а потом уже и смотровую яму

Неплохим вариантом освещения смотровой ямы можно считать использование светодиодной ленты. Для этих целей лучше подобрать герметичную ленту 12 В с удельной мощностью не менее 4 Вт/м.

Петля, увеличено показанная на правом фото, обеспечивает освещение самой ямы.

Можно, конечно, использовать и обычные влагозащищенные светильники с низковольтными лампами. Главное, они должны светить вверх или хотя бы частично вверх.

Ниже изображен плохой вариант освещения, потому что освещается именно яма, а не днище автомобиля. Для ремонта автомобиля он абсолютно бесполезен. Придется постоянно иметь при себе переноску.
