Особенности проектирования конструкции
Перед покупкой сырья, инструментов, рекомендуется сделать чертеж или эскиз будущего изделия. Советуют замерять и указывать размеры деталей, а также рассчитывать количество сырья.
Размеры полотна
Определяют ширину, длину, высоту и другие параметры ворот. Замеряют дистанцию между опорными стойками, потому что от этой величины будут зависеть остальные размеры.
При расчетах следует учесть:
- Габариты машины, которая будет проезжать в проем;
- Угол ее въезда;
- Незанятое расстояние между шириной транспорта и стойками. Оно должно быть 0,3-0,5 м с обеих сторон.
Рекомендованное расстояние для легковушек – 2,5 – 3 м, а вот для грузового транспорта или спецтехники потребуется дистанция не меньше 3,5 м.
В случае затрудненного передвижения относительно линии ограждения, то может понадобиться въезд на территорию под углом. То вышеописанное расстояние увеличивают в 1,5 раза.
Водитель-новичок, плохо зафиксированный груз, скользкая дорога – мелочи, на которые следовало бы обращать внимание. Потому что из-за них машина может наклониться набок или переместиться
Идеальная, оптимальная ширина проема – 4,5 м. Это достаточная величина, которая не подведет в любом случае.
При расчете ширины створки, к величине проема добавляют 20 см. Это нужно, чтобы через закрытую конструкцию невозможно было посмотреть, что находится на территории за ней. Если этот параметр забыли учесть, ситуацию можно исправить сближением столбов.
Распространенная ошибка многих людей – думать, что высота ворот идентична самому ограждению. Но, полотно обычно немного ниже. Потому что нижний край забора фиксируют с небольшой щелью от поверхности земли. А само полотно земли вообще не касается – его устанавливают с образованием зазора примерно 10 см.
Опорные площадки контролируют дистанцию между поверхностью грунта и нижней направляющей. Ими же выставляют высоту роликов. От того, как их смонтируют, зависит, насколько створки будут возвышаться над землей.
Высота створки зависит от габаритов рамы, каркаса и ширины снизу лежащей направляющей. Все эти параметры учитывают еще на этапе проектирования.
Чертежи и схемы
Направляющая, перемещающаяся по консолям – основа откатных ворот. Чтобы опорный роликовый механизм не мешал въезду через проем, его убирают за габариты. Специальный откос используют, чтобы удлинить створку. Откос выступает в роли противовеса. Если длина его будет равняться половине ширины полотна, то это поможет предотвратить перекос при использовании ворот.
Роликовые тележки принимают давление на себя, поэтому их фиксируют прочно, надежно. Фундамент создают из железобетонной конструкции. Наверху расположена закладная площадка из стального швеллера. В будущем его можно использовать еще для установки автоматического привода.
Откатная конструкция довольно проста в изготовлении. Когда понимают суть механизма и его работы, то сделать чертежи или эскизы собственноручно совсем нетрудно.
Ниже предоставлено изображение чертежа для изготовления. Эскиз может служить вам наглядным пособием для собственного проекта.
Простые колесные откатные ворота своими руками: 6 пошаговых фото, чтобы сделать самому
Один из стандартных и наиболее распространенных вариантов откатных ворот. Достаточно прост в изготовлении и не потребует от вас больших финансовых затрат. Если сделать все правильно, то пользоваться будет легко и удобно.
Чтобы все получилось изучим инструкцию
Выкопаем яму для столбов и установим в нее готовые опоры ворот
Заливаем яму бетоном и даем застыть
Изготавливаем каркас самих ворот из металлопрофиля
На столбе, сверху и снизу, на оси вращения установим ролики на которых будут двигаться ворота
Обшиваем каркас ворот профлистом и устанавливаем на опору
Источник идеи и фотографий видео мастер-класс:Ссылка на первую часть видео мастер-класса: https://www.youtube.com/watch?v=HLDJLDc18OQСсылка на вторую часть видео мастер-класса: https://www.youtube.com/watch?v=6dI-0sCTeq4Оригинальное название: Откатные ворота своими руками простая и надежная конструкция. Изготовление откатных ворот.Автор видео: У Сереги. Делаем сами.
Читать полностью (ссылка)
Как изготавливаются рельсовые откатные ворота своими руками: порядок действий
Подобная конструкция получила достаточно большое распространение благодаря своей простоте и доступности. Система предполагает наличие специального рельса, закреплённого на поверхности земли, и роликов, прикреплённых к нижней части ворот. Во время открытия створка смещается по рельсу на требуемое расстояние. Предлагаем разобраться, каким образом монтируется подобная конструкция.
Ролики движутся по специальному наземному рельсу
Необходимые для работы инструменты и материалы
Для монтажа следует иметь в наличии:
- сварочный аппарат;
- пилу;
- болгарку;
- шуруповёрт;
- ручной слесарный инструмент.
Для изготовления сдвижной рельсовой конструкции потребуется профильная труба различного сечения, материал для полотна, крепёжные элементы, фурнитура, бетонный раствор.
Количество материала, требуемое для откатной системы, зависит от дизайна и размера ворот
Подготовка основания для двигательного механизма
Основание формируется с внутренней стороны участка вдоль забора. Для фундамента готовится котлован шириной 0,5 м и глубиной 1,5-2 м. Последний параметр зависит от глубины промерзания грунта. Длина траншеи для откатной системы равняет удвоенной ширине ворот.
На дне траншеи формируется подушка из щебня либо смеси, состоящей из гравия и песка. Выполняется армирование. Для изготовления каркаса преимущественно используется арматура диаметром 10 мм. Производится заливка бетонной смеси, состоящей из одной части цемента, двух песка и четырёх щебня. Заливку производят постепенно, не допуская изменения положения установленных элементов.
Заливка бетонного раствора для бетонного основания выполняется постепенно
Установка опорных столбов и монтаж направляющих
После высыхания бетонного раствора приступают к монтажу направляющих и установке опорных столбов. Рельс должен располагаться горизонтально и параллельно ограждению. Чтобы обеспечить требуемое пространственное положение элемента, вдоль бетонного основания натягиваем нить. К бетонному основанию прикручиваем направляющую для откатной конструкции.
Рельс следует надёжно зафиксировать
Установку опорных столбов выполняем в следующей последовательности:
| Иллюстрация | Описание действия |
 | Выполняем разметку, определяя диаметр и местоположением под опорные элементы. Они должно располагаться достаточно близко к сформированному основанию. |
 | Производим выемку земли на нужную глубину с учётом уровня промерзания грунта и эксплуатационной нагрузки. Установленные опорные столбы должны выдержать откатные ворота с учётом ветровой нагрузки. |
 | Монтируем опорные столбы. С помощью уровня тщательно контролируем их пространственно положение во всех плоскостях. Для фиксации опор используем бетонный раствор. |
Изготовление полотна откатных ворот
Если нет готового полотна откатных ворот, руководствуясь чертежом, изготавливаем его своими руками. Работы следует выполнять в горизонтальной плоскости, разложив элементы конструкции на ровной поверхности. Сначала свариваем каркас, а затем к нему крепим облицовочный материал.
Положение каждого элемента должно быть тщательно выверено
Установка конструкции и фурнитуры
Изготовив ворота, приступаем к их установке. Для этого:
| Иллюстрация | Описание действия |
 | К нижней части полотна крепим ролик. Способ крепления зависит от конструктивных особенностей выбранной фурнитуры. |

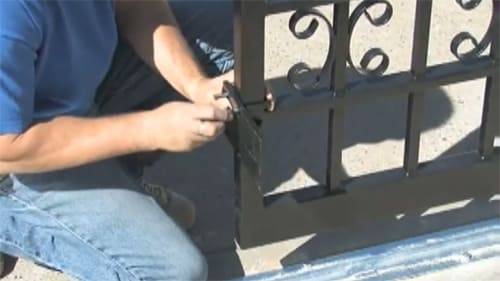

 | Крепим ограничители, которые не позволят створке сместиться дальше столбов, и элементы запорной системы. Замок должен иметь подходящее конструктивное исполнение. Если система двустворчатая, можно к каждой створки приварить уши для навесного замка. Полотно устанавливаем на направляющий рельс и проверяем работоспособность собранной конструкции. |
Подготовительный этап
Перед тем как начать производить монтаж, необходимо очень тщательно подготовиться к этому. Каждый из подготовительных этапов будет играть очень важную роль в дальнейшей эксплуатации, долговечности, качестве и комфортабельности использования.
Весь подготовительный этап состоит из таких пунктов:
- Подбор комплектующих и автоматики для будущих ворот.
- Решаем с размером будущей конструкции и её схемой.
- Выбираем облицовочный материал.
- Данные о местности, где будет установка.
Теперь мы немного разберём каждый из этих пунктов более подробно. Пойдём по порядку и правильно подберём все необходимые комплектующие и систему автоматического управления воротами. Из всех возможных комплектующих, вам обязательно необходимо купить датчики, которые оповещают что система активирована и начинается открытие или закрытие ограждения, это может быть световой или звуковой датчик. Автоматику необходимо покупать, опираясь на такие критерии, как масса, размеры и частота эксплуатации.
Чтобы определить необходимый для вас размер ворот, который сможет полностью удовлетворить вас и ваши потребности, первым делом решите какие автомобили должны без проблем заезжать в ваш двор.
Также в первую очередь опирайтесь на свой автомобиль, чтобы он беспрепятственно и свободно заезжал и выезжал, при этом вы не боялись что-то задеть боковыми зеркалами или при повороте.

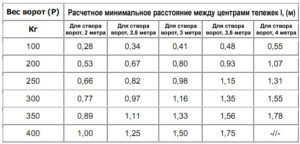

Рекомендуемое минимальное расстояние между центрами тележек.
Облицовочный материал не менее важен чем любой механический элемент, который отвечает за работоспособность. Облицовку необходимо выбирать, опираясь на довольно большой перечень факторов, а именно:
- Дизайн вашего заезда.
- Материал, из которого сделано всё ограждение.
- Ландшафт и общий экстерьер участка и дома, который на нём расположен.
- А также ваши личные предпочтения.
Пройдя по этим четырём пунктам, вы сможете выбрать максимально подходящий и качественный материал, который будет радовать глаз и украсит ваше жилище и место отдыха.
При выборе привода для автоматизации ворот обратите внимание на то, с какими по массе створками ворот он может работать. Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину
Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента
Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину. Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента.
Пройдя по всем этим пунктам и разобрав их подробно именно на подготовительном этапе и решить со всеми нюансами, можете без препятствий приступать к процессу монтажа.
Откатные ворота своими руками – монтаж
Можно приобрести уже готовые откатные ворота – в таком случае не придется самостоятельно варить основу/раму, зашивать ее отделочным материалом и ждать, пока полностью высохнет фундамент. Но можно и створку откатных ворот сделать своими руками – это не потребует внушительных финансовых затрат, да и время сушки фундамента пройдет незаметно. Причем, с работой по изготовлению рамы откатных ворот и отделки ее декоративным материалом справится даже человек с минимальным опытом в сварочном процессе.
Изготавливается рама из металлических труб, уголков и швеллеров – их можно приобрести даже в пункте приема металлолома, что будет практично и выгодно.
Не забудьте приобрести фурнитуру, которая будет приводить в действие весь механизм откатных ворот.

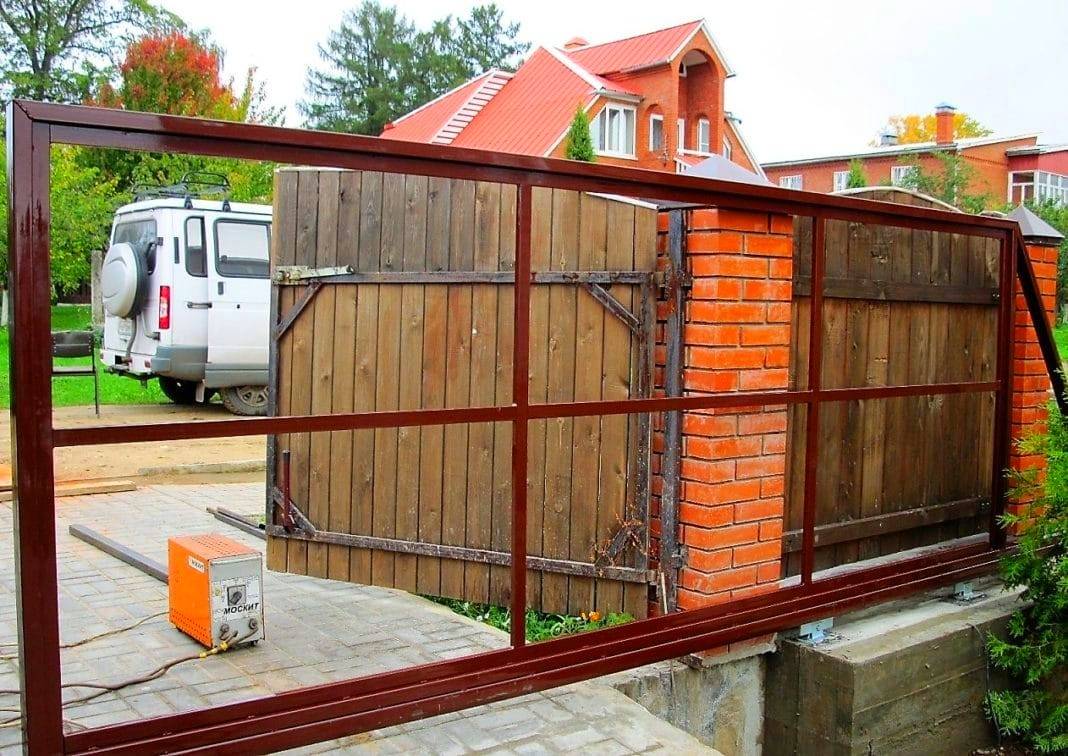

Пошаговая инструкция изготовления рамы откатных ворот:
- Подготавливаем материал – металлические детали нужно очистить от ржавчины и окалин – для этого используется «болгарка». Обязательно при работе используйте защитные очки – мелкие частицы ржавчины и окалин могут попасть в глаза, повредить их. Последний этап подготовительных работ – обезжиривание поверхности металлических фрагментов, которое выполняется с использованием растворителя.
Обратите внимание: специалисты рекомендуют именно на этапе подготовки материалов провести грунтовку металла. Многие игнорируют этот момент, но после сборки рамы будет проблемно тщательно прогрунтовать поверхность элементов в местах их соединения
- Приступаем к сварке несущей рамы. В принципе, каких-либо стандартов при выборе профилированной трубы нет – тут уж нужно исходить из своих возможностей: некоторые приобретают новый материал, некоторые пользуются услугами пунктов приема металлолома. Сначала свариваем несущую раму откатных ворот, затем навариваем обрешетку – она придаст каркасу прочности.
Обратите внимание: если планируется зашивать ворота с одной стороны, используя толстый материал, то внутреннюю трубу нужно сместить на край рамы. Если же планируется обшивать раму с двух сторон, то эта же труба должна располагаться посередине
- После изготовления каркаса нужно приварить несущую из набора фурнитуры, который был приобретен заранее. Учтите, что и направляющую, и трубы нужно приваривать к раме в шахматном порядке, прихватки должны быть не менее 20 мм и расположены на расстоянии 25 см. Только при соблюдении таких правил можно быть уверенным в прочности всей рамы откатных ворот, ее «не поведет» даже при длительном и агрессивном использовании.

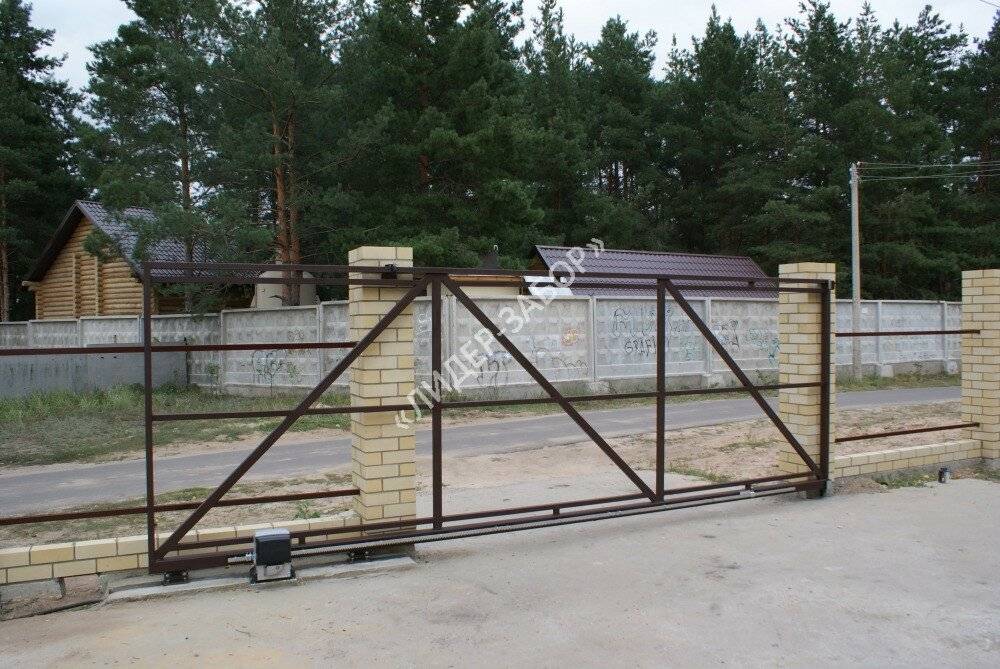

Рекомендуется варить раму с «укосиной» — этим будет обеспечена устойчивость к ветровым нагрузкам.
После проведения сварочных работ нужно зачистить все сварочные швы и покрасить готовую конструкцию. Причем, специалисты рекомендуют использовать для этого алкидную краску – да, она стоит недешево, но зато перед ее нанесением ненужно проводить подготовительные работы и качество покрытия будет на самом высоком уровне.
Теперь нужно зашить раму любым декоративным материалом – это может быть профилированный лист, доски. Крепится обшивочный материал к каркасу с помощью саморезов, а если для проведения работы использовать шуруповерт или дрель, то процесс пройдет быстро и без проблем.
