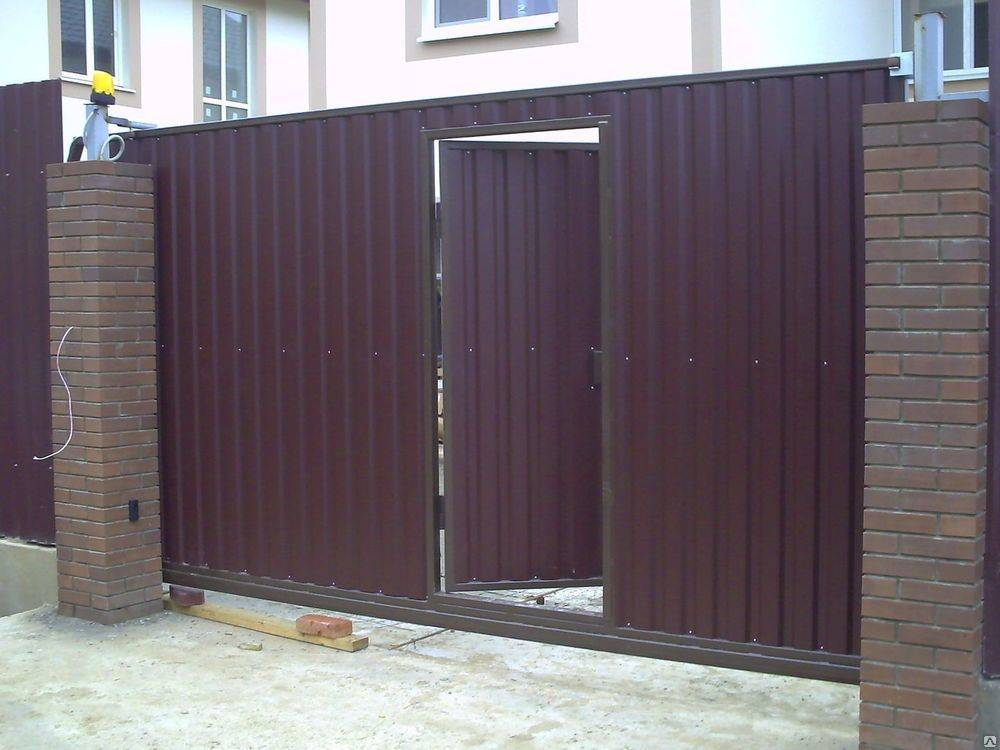

Инструкция по изготовлению откатных ворот с калиткой внутри

Как сделать консольные откатные ворота

Обустройство фундамента

Правильно обустроенный фундамент обеспечит долговечность откатных ворот и их безотказную эксплуатацию. Если габариты фундамента выбраны верно, а также соблюдена технология заливки, воротам не страшны будут подвижки и вспучивания почвы, заморозки и весенние подтопления.

Фундамент для ворот откатного типа заливается со стороны участка, так как его предназначение заключается в удерживании направляющих, по которым скользят ворота откатные с калиткой.

Типичная схема откатных ворот с автоматикой

При строительстве фундамента необходимо принимать во внимание такие рекомендации:

• Длина фундамента выбирается равной половине длины проема. Например, если проем имеет длину 4 м, то необходимо залить фундамент длиной 2 м.
• Глубина заливки должна выбираться с учетом веса ворот и глубины промерзания грунта в данной местности. Так, если грунт промерзает на 120 см, то заливку выполняют на 150 см. То же самое касается веса створки. Чем створка тяжелее, тем глубже должен располагаться фундамент.
• Ширина выбирается не менее 50 см.
• В подготовленную ямы погружается каркас, изготовленный из армирующих прутьев. После этого яма заполняется бетонным раствором.

Совет: рекомендуется заливать фундамент для ворот одновременно с бетонированием площадки. Так легче будет вывести фундамент на требуемый уровень.

2 этап – расчет откатных ворот из профнастила

Для нормального функционирования откатных ворот, нужно правильно рассчитать параметры их основных элементов:

Вес ворот

Масса откатных ворот оказывает прямое влияние на все несущие элементы. Общая масса состоит из веса каркаса, противовеса (хвостовика), веса обшивки, веса декоративных элементов. Если планируется изготовление ворот из профнастила с внутренней калиткой, учитывается вес каркаса и материала калитки. Вес замков и автоматики хоть и не столь существенен, но ими в расчетах также не стоит пренебрегать.

Снизить вес воротной створки можно путем обустройства двух створок. Т.е. вместо откатных, сделать раздвижные ворота.

Для примера, вес 4-х метровых ворот, сваренных из трубы сечением 60х20, обшитых профнастилом с одной стороны составляет около 200 кг.

Длина консоли (направляющей рельсы или балки)

Длина определяется шириной проема плюс ½ длины противовеса (хвостовика). Уменьшать этот параметр не рекомендуется, т.к. быстро износится механизм отката. При ширине ворот в 4 000 мм. длина консоли составит 6 000 мм. Таким образом, сторона забора, на которую будет заходить полотно ворот должна быть длиннее 6 000 мм.

Если забор короче, следует делать две створки ворот с двумя противовесами и комплектами автоматики. Это увеличивает стоимость откатных ворот, но позволит «поместиться» в заданные размеры (длину забора рядом с воротами). В противном случае нужно устанавливать распашные ворота из профнастила.

Противовес в ¼ от ширины ворот возможен только при использовании роликовых направляющих консоли.

Совет. Если въезд во двор расположен на узкой улице целесообразно делать проем и ворота шире, чтобы обеспечить свободное место для маневра.

Влияние веса откатных ворот на параметры направляющей рельсы (консоли)

Масса створки ворот, кг.	Сечение направляющей рельсы, мм.	Толщина стали, мм.
До 300	60х70	3,5
300-700	85х95	5
800 и более	170х180	12

Сечение балки (рельсы) для откатных ворот

Фурнитура

Чем тяжелее ворота – тем прочнее нужно приобретать фурнитуру. Это позволит избежать ее деформации и перекоса ворот в процессе эксплуатации.

Автоматика

Чем массивнее полотно створки, тем мощнее нужно брать автоматику. В свою очередь, автоматика для откатных ворот выбирается с учетом запаса по мощности. Поэтому покупая нужно прибавить к весу ворот 100 кг.

Влияние веса откатных ворот на параметры электропривода (мощность)

Масса створки ворот, кг.	Мощность электропривода, Ватт
До 300	250
300-700	350
800 и более	500

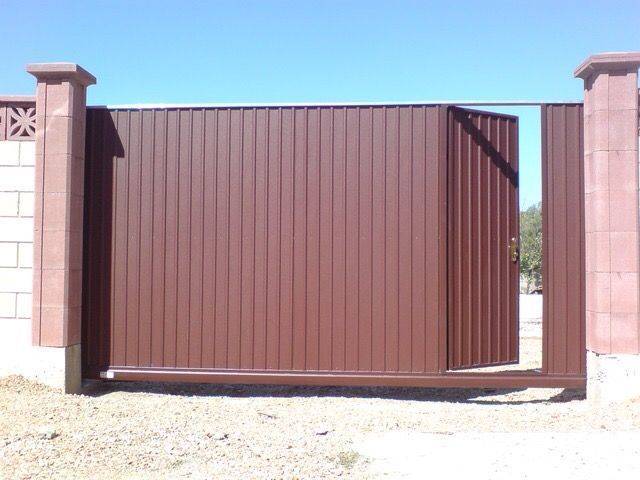

Нюансы монтажа калитки

Встроенная в ворота калитка существенно облегчает вход на участок и выход с него. Вместе с тем, необходимо учесть ряд нюансов такой конструкции:

• Проектировать калитку следует еще на этапе изготовления откатной конструкции. В готовое полотно врезать ее будет намного труднее.
• Калитка в откатных воротах врезается не по центру полотна и не с самого края. Оптимальное ее расположение — 1 метр от края полотна с любой стороны.
• Открываться калитка должна внутрь участка. В этом случае она не будет мешать перемещающейся створке.
• Будет иметь место высокий порог, который создаст неудобства при перешагивании через него, при проезде велосипеда или детской коляски.
• Общая жесткость полотна понизится вследствие наличия данного проема.
• Увеличится общий вес конструкции.
• Может возникнуть проблема с выбором ручки или замка с ручкой, так как слишком выступающая ручка может сделать невозможным открытие створки ворот.
• Следует установить блокиратор открытия створки при открытой двери. Тем самым будет предотвращена поломка калитки.

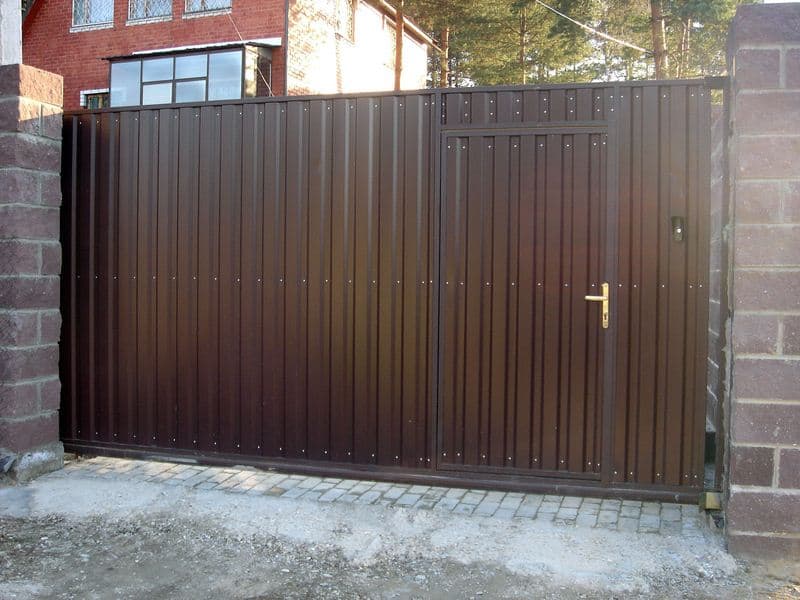

Инструкция по созданию калитки из профлиста

В зависимости от выбранного порядка действий, можно вначале установить опоры, а потом сварить каркас калитки, либо поступить наоборот.

Для работы потребуются следующие инструменты:

• уровень, рулетка, шнуры или другой подходящий для разметки материал;
• дисковая пила или болгарка (другой вариант режущего инструмента) для распила металлопроката на требуемые фрагменты;
• сварочный аппарат наиболее удобной для пользователя модели, электроды и все сопутствующие материалы;
• приспособление для зачистки сварочных швов и торцов профиля (металлическая щетка, шлифмашина, другое);
• дрель с набором сверл по металлу;
• молоток;
• шуруповерт или отвертка для завинчивания саморезов;
• приспособления для малярных работ и грунтовочная краска.

Для монтажа опор также требуется инструмент для землеройных работ и бетонирования.

Опоры

Монтаж опор начинается с выравнивания земельного участка в месте установки калитки (если это не было сделано ранее), его разметки. Далее выкапываются ямы на глубину планируемой установки опор. Глубина определяется на основании стандартной глубины промерзания грунтов (данные можно найти в статье) плюс 15…20 см.

Установленные по уровню (строго вертикально) опоры бетонируют, используя стандартные технологии приготовления бетона в домашних условиях и заливки вертикальных опор.

Чтобы избежать коррозии, опоры и перемычки тщательно покрывают антикоррозионным составом, грунтуют и красят в несколько слоев.

Каркас

Чтобы сварить калитку своими руками, требуется определенный навык сварочных работ. Для профессионала изготовление простой прямоугольной конструкции с усилением не создаст затруднений. Для новичков предлагаем пошаговую инструкцию.

1. Расположить нарезанные фрагменты базовой рамы в виде правильного прямоугольника. Чтобы было удобнее работать и элементы рамы не смещались, можно использовать самодельный кондуктор. Для его изготовления используют лист ОСБ или аналогичного материала размерами на 50…100 мм, чем планируемые размеры каркаса. Нарезанный профиль крепится к листу струбцинами, на каждый шов должно приходится по две струбцины – по обе стороны от планируемого места сварки.
2. После размещения всех элементов (в том числе поперечин и раскосов) еще раз проверяется правильность положения профиля, в том числе прямоугольность конструкции в целом.
3. Производится сварка. До полного остывания сварных швов струбцины не снимаются. При спешке возникает риск деформации рамы из-за того, что горячие швы «повело».
4. Привариваются петли, усиливающие пластины для запора. Расстояние от верхнего и нижнего края рамы до петель обычно выбирают 25…30 см.

Монтаж на опоры

Разбираясь, как сделать калитку своими руками, важно осознавать, насколько точной должна быть установка сваренного каркаса на опоры. Для удобства монтажа между столбами на землю укладывается деревянный брус, его верхняя плоскость должна быть строго горизонтальной

На него устанавливается сваренная рама, проверяется правильность ее положения по вертикали.

На опорных столбах размечается место для ответных деталей навесных петель, детали «прихватываются» сваркой. При этом вначале устанавливается нижняя петля. Правильность положения петель и легкость открывания калитки после навешивания проверяются, после чего выполняют полноценную сварку элементов.

Обшивка

Качественно сварить калитку из труб недостаточно, требуется правильно закрепить заполнение каркаса – лист металлопроката (профнастил). Для обшивки обычно используют профнастил стеновой С-20 или С-21. Разобраться в маркировке и применении разновидностей профнастила поможет тематическая статья. В ней также изложены правила монтажа.

При отделке калитки из профильной трубы своими руками профлист крепят через одну волну по горизонтали к каждой балке каркаса. По боковым сторонам лист крепится с шагом 15…25 см. Дополнительно края калитки закрываются специальными защитными планками.

Кованые откатные ворота с встроенной калиткой

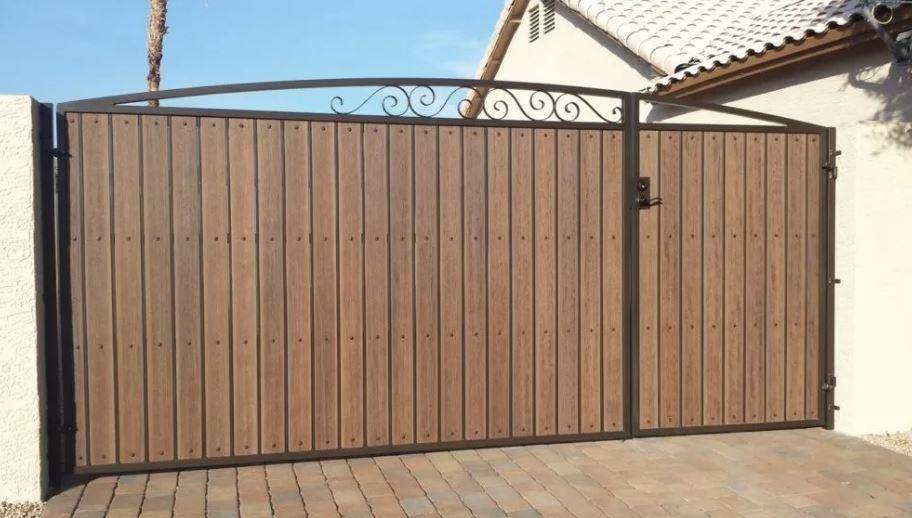

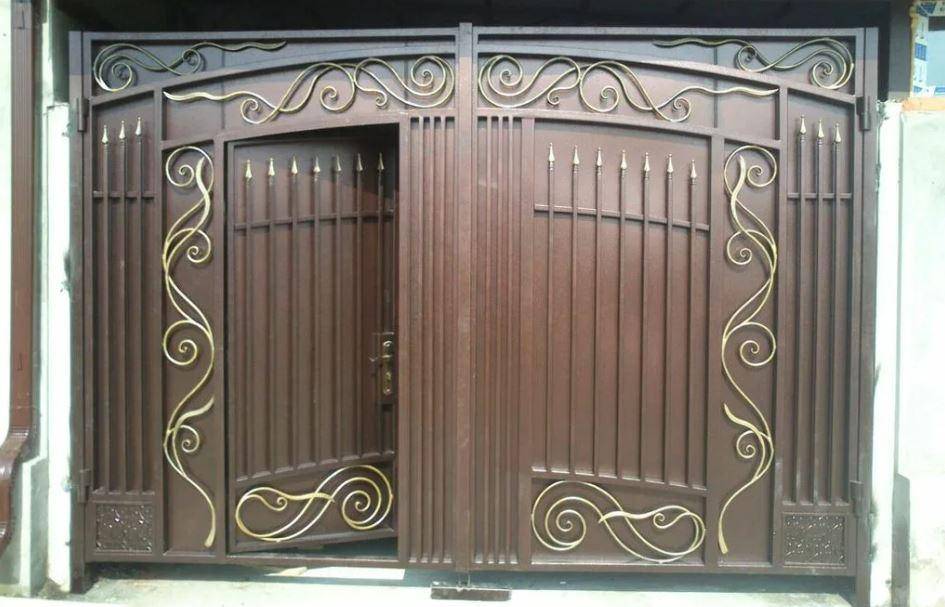

Кованые откатные ворота с калиткой внутри, фото вариантов исполнения которых представлены ниже, используются настоящими эстетами и любителями красивого дизайна.

Их преимущество в том, что ворота можно оформить фактически в любом стиле. Специализированная дизайнерская ковка позволит вам заявить о вашем вкусе и если надо – о состоятельности.

Обычно перед изготовлением таких ворот готовят чертёж. По чертежу производят каркас и его ковку, после ковки ворота доставляются заказчику. Они, естественно, будут изготавливаться более длительный срок, чем обычные откатные ворота так как требуют к себе детального творческого подхода. В них также органично можно вписать калитку, которая изготавливается в едином стиле с самими воротами.

К слову стоит сказать, что такие ворота используются не только для показа своего вкуса, но и для детальной защиты своего участка. Это достигается благодаря тому что, к примеру, при ковке можно попросить сделать ворота с высокими пиками, или какими-либо острыми (но красивыми) конструкциями, которые очень сильно усложнят жизнь тем людям, кто решит покуситься на вашу частную собственность.

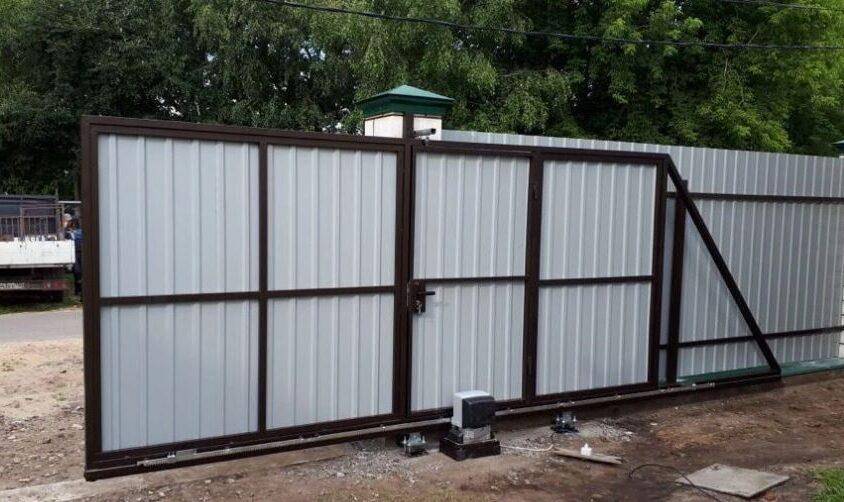

Этап пятый. Установка электропривода и зубчатой рейки

После того, как сдвижные ворота полностью установлены, можно приступать к монтажу автоматики. Принцип действия любого электропривода для сдвижных ворот состоит в передаче усилия с шестерни на зубчатую рейку на полотне ворот. Рейка продается отрезками по 1 метру, количество рейки, необходимое для ворот рассчитывается исходя из ширины проема + 1 метр. Рейка бывает стальная — она крепится на сварку к раме — и нейлоновая со стальным сердечником — ее можно прикрепить на кровельные саморезы к уже готовым воротам.

Остались вопросы? Хотите купить комплектующие и сделать сдвижные ворота своими руками? Звоните или приезжайте к нам. Грамотно ответим на возникшие вопросы, поможем советом!

Виды сэндвич-панелей.

Сэндвич-панель – это бескаркасная строительная конструкция, которая состоит из нескольких слоев. Именно отсюда и пошло название сэндвич. Панели могут отличаться по функциональному назначению (стеновые и кровельные), а также классифицироваться по виду наполнителя.

Утеплитель из минеральной ваты.Изготавливается из промышленных шлаков и горных пород, основное преимущество негорючесть, низкая теплопроводность, шумоизоляция

Минус – высокое влагопоглощение, такой материал очень важно сохранять в изоляции от воды, иначе теплопроводность возрасте в разы, при монтаже панелей с наполнителей из ваты очень важно соблюдать герметичность всех соединений. Минеральная вата является экологически чистым материалом.

Утеплитель из полиуретана.Высокая огнеупорность, теплоизоляция, шумопоглощение, прочность, срочно службы около 50 лет, экологичность, стойкость перед агрессивными веществами и биологическими организмами типа плесени или грибка.

Утеплитель из пенополиизоцианурата.Это инновационный материал, который имеет более высокие показатели по огнестойкости и более низкие по горючести, при этом обладая всеми физико-механическими преимуществами пенополиуретана.

Утеплитель из пенополистирола.Это по сути воздушные пузырьки запаянные в пену

80% этого материала – воздух. За счет этого панели с таким наполнителем очень легкие, отлично удерживают тепло, не боятся влаги, а также воды. Впитываемость воды составляет 4%. Пенополистирол помимо прочего не боится нагрева, что делает его огнеупорным материалом. Данный материал обладает высокой прочностью и на нем не могут жить никакие организмы, плесень, грибок и другие микроорганизмы, которые часто оказывают разрушительное воздействие на тот или иной материал нисколько не навретя пенополистиролу. Серьезную опасность для этого материал составляют продукты перегонки нефти и спирты. Они могут полностью растворить наполнитель сэндвич-панелей с пенополистиролом. Еще один минус слабая шумоизоляция.

Утеплитель из стекловолокна.Изготавливается из несгораемых составляющих, что гарантирует высокую пожаробезопасность. Это крепкий материал с отличной шумоизоляцией, стойкостью к агрессивным средствам и микроорганизмам, обеспечивает низкую теплопроводность. Единственный минус – отсутствие влагостойкости, то есть сэндвич-панели с таким наполнителем должны быть полностью герметичны, иначе влага очень быстро приведет такие панели в негодность.

Комбинированный утеплитель.Включает несколько слоев из разных материалов, что позволяет добиться максимальной надежности и стойкости к тем или иным веществам. При этом стоимость подобных панелей несколько дороже.

Если у Вас появились вопросы, позвоните нам: +7 (495) 783-06-56

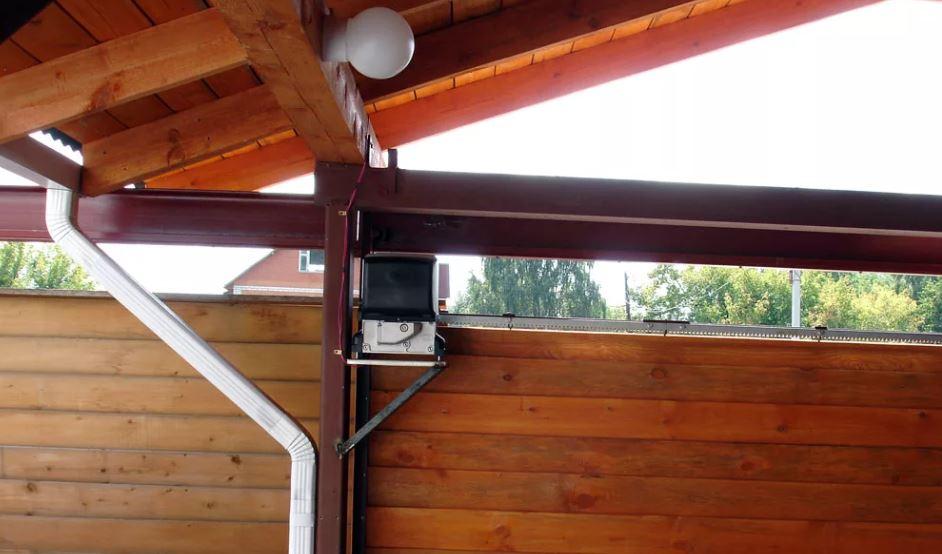

Подвесные ворота

Конструкция, получившая широкое распространение в былые времена на промышленных предприятиях. Это достаточно массивная, но при этом надежная конструкция, в которой полотно (ворота) на роликовых тележках движется по балке, расположенной над проездом (рис.1).

Рис. 1. Схема устройства подвесных ворот

К достоинствам такой конструкции следует отнести её высокую устойчивость к ветровым нагрузкам, способность противостоять взлому, отсутствие ограничений по ширине и высоте воротного полотна. Недостаток — высокая металлоемкость такой конструкции, что определяет её высокую стоимость. Но главный минус – это ограничение пропускной способности транспорта через такие ворота по высоте, она определяется высотой расположения направляющей балки

Подвесные ворота

Противопожарные откатные ворота из евроштакетника с калиткой внутри

Это последний тип откатных ворот, которые мы сегодня рассмотрим. Евроштакетник используется в создании откатных ворот по той причине, что он обладает очень интересной фактурой. Он пожаробезопасен. Может деформироваться только при очень больших температурах. Также его можно окрашивать практически в любой цвет.

На рынке сейчас можно найти ворота из евроштакетника красного, черного, синего, голубого, жёлтого и т.д. цветов. Интересной является возможность того, что евроштакетные откатные ворота можно сделать как с щелями между планками, так и без них – всё зависит только от вашего вкуса.

Изготавливают такие ворота обычно около 10-14 дней. Такой срок обусловлен тем, что в них довольно трудно вписать входную калитку.  Но в результате данные ворота смотрятся очень стильно на участке и предоставляют своему обладателю очень надёжную защиту.

В заключение данной статьи хочется сказать, что выбор откатных ворот зависит напрямую от ваших финансов и предпочтений. Естественно, что это очень хороший вариант для экономии пространства, который прост в монтаже и не требует найма большого количества рабочих, поэтому мы рекомендуем задуматься над их приобретением. Сегодня мы рассмотрели множественные фото откатных ворот с калиткой внутри из различных материалов – мы надеемся, что они натолкнут вас на правильный выбор последних. Огромной удачи!

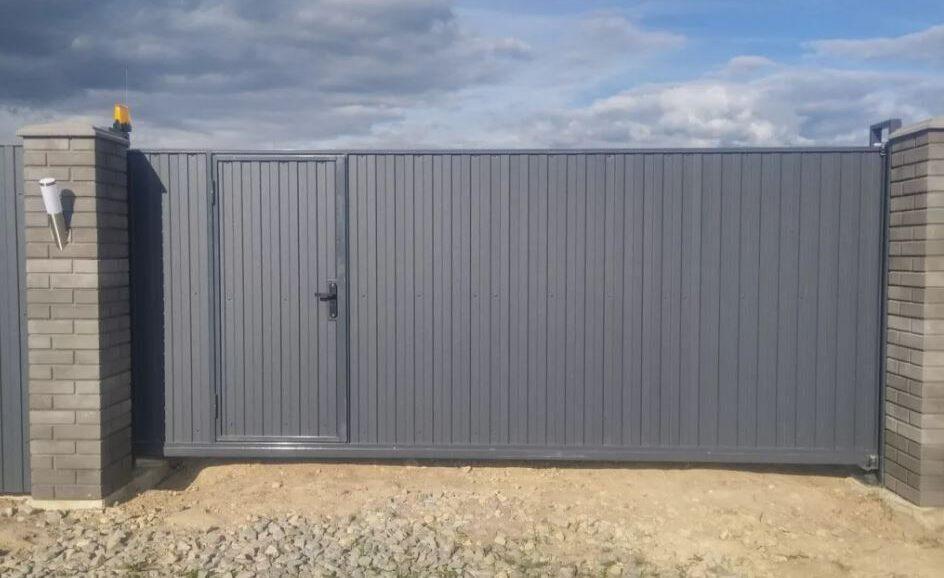

Нюансы монтажа калитки

Встроенная в ворота калитка существенно облегчает вход на участок и выход с него. Вместе с тем, необходимо учесть ряд нюансов такой конструкции:

• Проектировать калитку следует еще на этапе изготовления откатной конструкции. В готовое полотно врезать ее будет намного труднее.
• Калитка в откатных воротах врезается не по центру полотна и не с самого края. Оптимальное ее расположение — 1 метр от края полотна с любой стороны.
• Открываться калитка должна внутрь участка. В этом случае она не будет мешать перемещающейся створке.
• Будет иметь место высокий порог, который создаст неудобства при перешагивании через него, при проезде велосипеда или детской коляски.
• Общая жесткость полотна понизится вследствие наличия данного проема.
• Увеличится общий вес конструкции.
• Может возникнуть проблема с выбором ручки или замка с ручкой, так как слишком выступающая ручка может сделать невозможным открытие створки ворот.
• Следует установить блокиратор открытия створки при открытой двери. Тем самым будет предотвращена поломка калитки.

Из каких материалов можно сделать

Распашным воротам из профильной трубы при правильном изготовлении и эксплуатации гарантирована долгая жизнь

Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.

Вариант №1:

1. Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
2. Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
3. 4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.

Вариант №2:

1. Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
2. Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
3. 4-6 петель.
4. 4 металлические пластины под петли.

Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.

Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий. Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.

Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.

Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.

Разновидности ворот

Когда речь идет о воротах, многие вспоминают проблемы, связанные с распашной разновидностью. Они требуют больше времени на то, чтобы открыть и закрыть их.

При большом ветре сплошная конструкция создает дополнительные проблемы из-за парусности. Обе половинки нужно как-то зафиксировать.

Другое дело – раздвижные или откатные разновидности, которые не имеют описанных выше недостатков. Из-за фурнитуры они обходятся немного дороже, делаются немного дольше.

Но эти сложности начального этапа вскоре забываются, удобство использования компенсируют затраты. Поэтому актуален вопрос, как правильно сделать откатные ворота.

Важно определиться, какая разновидность больше подходит:

• подвесные ворота (направляющая над проездом, важна высота транспорта);
• консольного типа;
• с роликами на нижних направляющих.

Рама ворот зашивается с одной стороны или с обеих. Двухсторонние конструкции более эстетичные. Но это существенно увеличивает их вес, соответственно увеличивается нагрузка на фундамент. При ручном режиме их тяжелее открывать.

Очень удобны автоматические ворота, открываемые дистанционно

Не так важно, регулируются они с пульта ДУ или смартфона, всю электронную начинку монтируют при установке или при модернизации

Чертежи распашных ворот и калиток

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор. По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича

По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы. Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага)

Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

Схемы ворот и калитки из профнастила с параллельным каркасом

1. Перед нами «классический » и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

2. Еще один вариант чертежа. На этот раз без перекладины

Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр

3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

Схемы ворот и калитки с диагоналями

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну. Варианты расположения диагональных планок приведены в чертежах ниже

Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80

Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника ( с).

Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.

2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:

https://youtube.com/watch?v=kBmCOqxYyNU

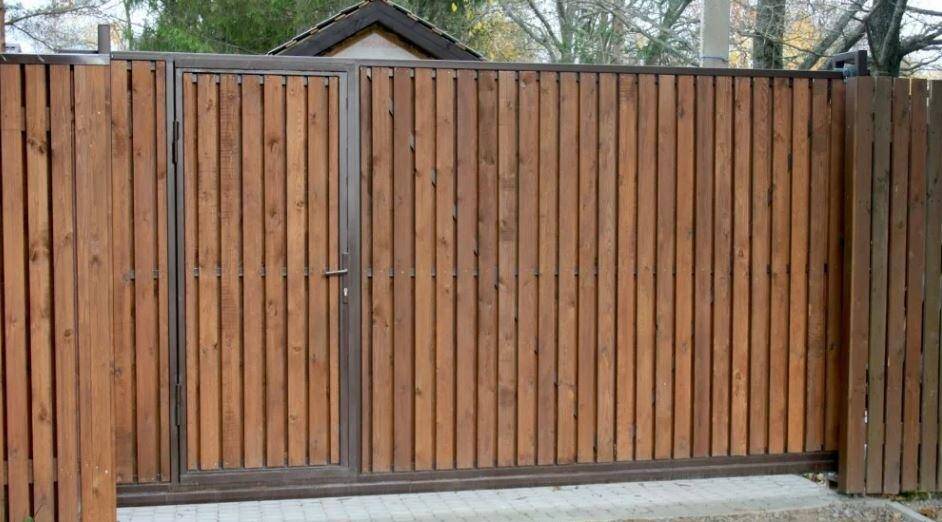

Пошаговая инструкция по установке деревянных ворот

Деревянные ворота откатного типа (с роликами внизу) установить проще, поскольку не нужно монтировать консоль, к тому же форма рамы максимально простая. Откатные ворота ставят на балки и стальные трубы с квадратным сечением 80 мм. При этом сильно заглублять опоры не требуется, поскольку основная нагрузка придется на ролики.

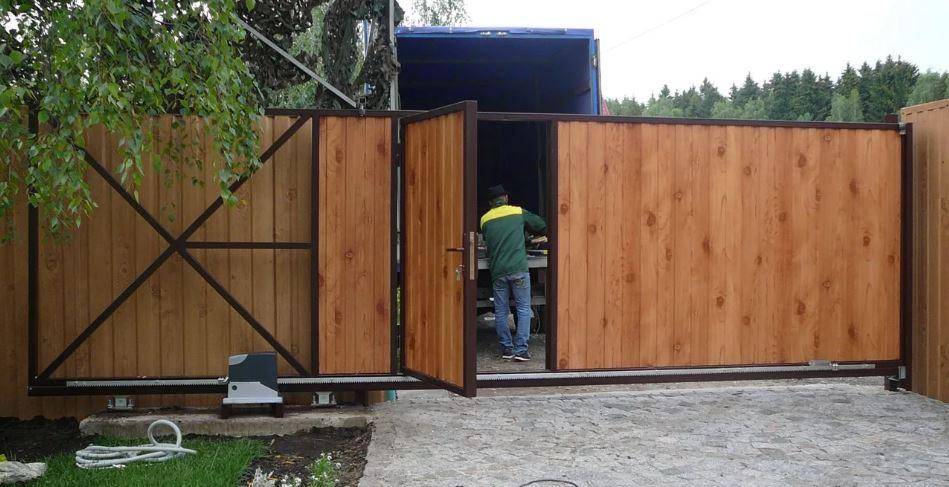

Откатные ворота с калиткой из дерева

Последовательность действий следующая:

1. Подготовительный этап точно такой же – необходимо выбрать материалы, провести замеры на местности и составить чертеж.
2. Далее выкапывают лунки под стойки. Достаточная глубина 50 см (она должна быть около 40% от высоты всей конструкции).
3. Под ролик делают фундамент в виде канавы глубиной 50 см. По длине направляющая должна быть на 50 см больше, чем сама секция.
4. Канаву засыпают мелким гравием, после чего заливают бетонной смесью и дают ей высохнуть.
5. Устанавливают направляющую, заводят верхнюю горизонтальную балку за рамы.
6. Делают створку из металлической трубы с прямоугольным сечением 60*40 мм.
7. Устанавливают нижнюю балку, крепят к ней ролики и зубчатую рейку (они обеспечат работу механизма для автоматического открывания).
8. Монтируют верхнюю направляющую планку.
9. После этого обшивают раму деревянными досками, обработанными антисептиком. Для фиксирования ставят саморезы.
10. Затем приступают к изготовлению калитки. Сначала делают раму из труб 2 типов – с квадратным сечением 20*20 мм и прямоугольным 30*40 мм. Глубину посадки делают такой, чтобы рама калитки находилась точно на уровне всего каркаса.
11. Определяют места для установки задвижки и навесов, приваривают фурнитуру. Только после этого можно обшить калитку и навесить ее.

Что это – откатные ворота?

Особенности и виды ворот с калиткой внутри

Конструкция ворот с внутренней калиткой занимает меньше места и предполагает установку всего 2 опор, что экономит как пространство, так и усилия по монтажу.

Такие конструкции могут быть изготовлены из разных материалов:

дерево

профнастил

евроштакетник

цельный листовой металл

кованая металлическая конструкция

Причем сами ворота в зависимости от способа раскрытия створок:

Распашные.

Традиционный вариант, когда створки просто открываются наружу или внутрь. Могут иметь 1 большую или 2 одинаковые (либо разные) створки. Вся нагрузка ложится на петли, прикрепленные к столбам, поэтому их нужно заглубить минимум на 80 см с обязательным бетонированием.

Раздвижные (откатные).

В этом случае створка сдвигается по направляющим, на которые установлены ролики. Именно на них приходится основная нагрузка, поэтому опоры можно заглубить на 40-50 см. К тому же раздвижная конструкция занимает намного меньше места.

Если распашные ворота не отличаются разнообразием, то среди раздвижных конструкций можно выделить еще 3 типа.

Тип	Описание
Консольные	Створка крепится к консольной балке и движется с помощью роликов. Узел консоли устанавливают в любом месте опоры – в нижней, верхней частях либо посередине.
Подвесные	Ролики устанавливают на металлопрофиль, который располагается непосредственно над проемом. Основной недостаток – препятствие для въезда габаритных машин по высоте.
Откатные (рельсовые)	Створки движутся по рельсу, который установлен в нижней части проема. Компактная конструкция, не занимает много места, однако рельс приходится периодически очищать от намерзаний и грязи.

Артем
строитель

Еще одна классификация связана с типом привода. Чаще всего ворота открывают вручную, механически. Но при желании можно поставить и специальный механизм, который будет раскрывать створки автоматически. Это особенно удобно в случае с откатной конструкцией.

— Артем строитель

Монтаж

Процесс монтирования начинается с того, что на закладной устанавливаются две каретки, максимально удалённые друг от друга. Ворота ставятся на каретки, затем — в направляющий рельс.

При максимальном открытии ворот, они не должны доставать до каретки примерно 15 см. Вторая каретка устанавливается с учётом того, чтобы при закрытых воротах их край оставался от неё на расстоянии примерно 5 см.

После проверки горизонтального уровня ворот, каретки привариваются к закладной. Верхние ролики монтируются к закладным на столбах, либо крепятся на металлические пластины, закреплённые на столбах анкерными болтами.

Для этого проследите, чтобы концевой ролик точно заходил на его полку. После этого уловитель закрепляется в нужном положении. Таим же образом монтируется нижний уловитель.

Другие варианты изготовления ворот

Существующие варианты изготовления ворот различаются способом монтажа и конструктивными особенностями. В зависимости от специфики открытия модели бывают откатными и раздвижными. Первые отличаются эффективным расходованием свободной площади, автоматизацией и эстетичностью. Их ролики остаются работоспособными даже при погружении под толстый слой снега.

С учетом уровня механизации выделяют такие варианты:

1. Ручной откат.
2. Автоматизированный откат.

Наиболее популярны и просты в изготовлении рельсовые модели. Однако за ними нужно правильно ухаживать, поскольку загрязнения, мусор и вода могут вызвать соскакивание роликов и преждевременный износ механизмов. Модели с плавающим рельсом лишены таких недостатков.
