Печь булерьян для гаража своими руками: как сделать правильно

Полезные советы по эксплуатации

“Неправильная” установка дымоходных труб обусловлена необходимостью защитить конструкцию от смолы, которая образуется в результате сгорания древесины. Если этот момент не предусмотреть, то смола будет вытекать из печки, а при такой установке она будет оставаться в дымоходе и постепенно сгорать.

По окончании сборки печь Булерьян устанавливают на ровном и огнестойком основании и подключают к дымоходу. При этом необходимо соблюдение правил пожарной безопасности

Засорение смолой для печи Булерьян практически неизбежно. Со временем смолистые слои накапливаются и засоряют устройство. Это выражается в заметном сокращении эффективность его работы, уменьшении тяги, проблем со свободным движением шибера. Значит, пора заняться прочисткой печи.

Облегченный вариант такой прочистки состоит в протапливании устройства осиновыми дровами. К сожалению, практическая польза от такой меры невелика и недолговечна.

Лучший способ ликвидировать загрязнение смолой – прожиг. Для этого печь сильно растапливают при открытом зольнике, фактически прокаливая все каналы. В результате смолистые отложения сгорают.

На базе печки булерьян можно организовать автономную систему отопления:

Галерея изображений

Фото из

Бурельян в качестве основы автономного отопления

Основа воздушного отопления

Подключение воздуховодов их гофры к трубам печи

Устройство водяного отопления

Некоторые умельцы используют для прожига печи кислород, поднося сопло баллона к отверстию зольника. Это крайне опасная операция, нарушающая правила пожарной безопасности. Неосторожные манипуляции с баллоном кислорода вблизи открытого огня могут стать причиной взрыва.

В качестве топлива для печи Булерьян можно использовать не только дрова, но и отходы древесного производства (стружку) или специальные брикеты

Важное условие – низкая влажность топлива. Чем меньше влаги, тем меньше смолы образуется внутри печки, и тем реже придется ее прочищать. В процессе эксплуатации печи нужно выбрать такой режим работы, чтобы получать максимум тепла при минимальном образовании смолы

Если оптимальный вариант найден, прочистку нужно будет выполнять всего пару раз в течение отопительного сезона

В процессе эксплуатации печи нужно выбрать такой режим работы, чтобы получать максимум тепла при минимальном образовании смолы. Если оптимальный вариант найден, прочистку нужно будет выполнять всего пару раз в течение отопительного сезона.

https://youtube.com/watch?v=92fNNKpPKzA

https://youtube.com/watch?v=f2kPfaiW3A4

Особенности и функции печи

Ниже перечислены особенности и функции печи булерьян:

• Минимальное время на обогрев помещения.
• Нет зависимости в работе от коммуникаций (нефти, газа, воды, электричества).
• Равномерный обогрев комнат.
• Работает на любом твёрдом топливе, не прихотлива в эксплуатации.
• Простота в обслуживании и экономичность.
• Высокий уровень КПД (имеется возможность контролировать горение).
• В зависимости от выбранной модификации может прогреть от 100 до 1000 куб. м.
• Возможность использования в любом помещении.
• Одной закладки хватает на 12 часов.

Впервые печь булерьян была изобретена в Канаде инженерами-энергетиками. Гениальное техническое изобретение пользуется большим успехом во всём мире.

Как сделать печь булерьян своими руками?

Для самостоятельного изготовления конструкции булерьян своими руками, необходимы чертежи, по которым детали заготавливаются строго по размерам, соблюдая все вплоть до миллиметра. Только в этом случае при сваривании конструкции в целый блок она не перекосится. Чертежи булерьян с точными размерами достать довольно непросто, но если постараться, то их можно найти на просторах интернета.

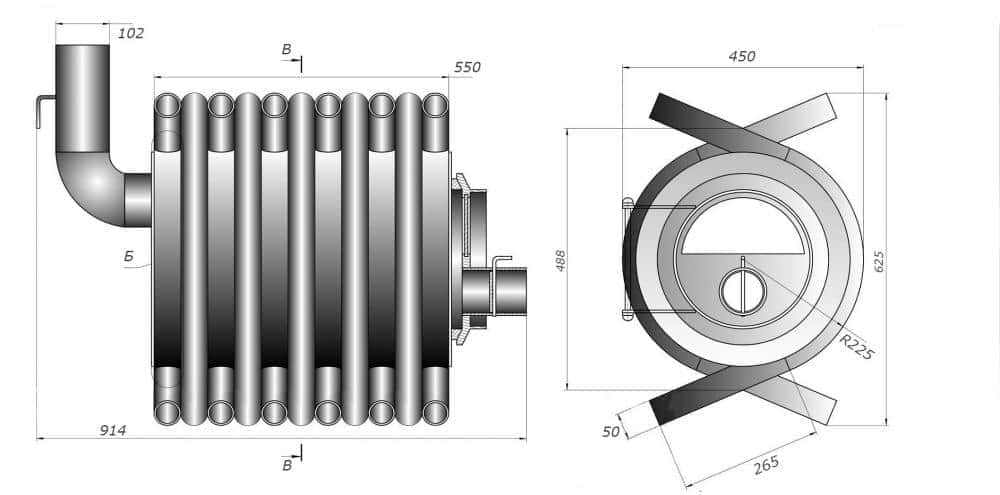

Судя по чертежу, для сборки конструкции используют следующие материалы:

• отрезки трубы с толстыми стенками, с диаметром около 6 см. Меньший диаметр будет способствовать плохому притоку воздуха;
• металлический лист, имеющий толщину 4 мм;
• маленький отрезок трубы с толстыми стенками, используемый для нарезания колец для дверцы или металлический лист, из которого впоследствии делают изогнутые полосы;
• отрезок трубы для дымохода диаметром 10−12 см;
• петли для дверцы;
• асбестовый шнур;
• запорка для дверцы, рычаг для дросселя и заслонки-шибера.

Каркас печи булерьян изготавливают из широкой металлической трубы. Из нее же делают и топку. Также корпус можно делать из труб-воздуховодов. Топка в таком случае изготавливается из отдельных стальных листов.

Трубы гнут на 80 градусов, а для устойчивости их ставят на каркас и приваривают временными поперечными полосами, тем самым закрепляя их. Потом воздуходувы сваривают между собой стальными полосками, создавая единый корпус. Получается такая конструкция: трубы располагаются навстречу друг другу, создавая бочкообразный корпус. Все временные планки удаляются.

Внутри конструкции булерьян будет располагаться топка. Для нее приваривают стальную пластину толщиной 10 см, на которую впоследствии будут укладывать поленья. После этого из стали толщиной 2 миллиметра вырезают круг и приваривают, образуя заднюю стенку. К этому кругу заранее приваривают раструб дымохода, внутри которого располагается шибер. Удерживается он с помощью пружины и ручки-рычага. Наверху топки около задней стенки приваривают пластину, которая образует 2-й ярус, а над ней 2 трубки диаметром 12 мм. В результате получается камера для дожига газов.

https://youtube.com/watch?v=0LEpgm9g2BQ

Изготовление передней стенки и дверцы печи

Это самые сложные детали при изготовлении данной конструкции. Переднюю стенку вырезают так же, как и заднюю. Для дверки в ней следует проделать отверстие. К его краю приваривают узкую полоску металла перпендикулярно площади передней стенки. Это будет бортик, способствующий максимально плотному прилеганию дверцы.

Затем изготавливают саму дверцу. По диаметру она должна быть больше вырезанного отверстия. Немного отступив от края диска, приваривают две металлические полоски. Располагают их так, чтобы между ними проходила приваренная полоска на передней стенке. В промежуток между полосками укладывают шнур из асбеста.

Затем начинают изготавливать дроссель. Корпус дроссельной заслонки диаметром 25 мм и длиной в 10 см делают из куска трубы подходящего размера. В 4-х см от края делают два отверстия, в которые вставляют металлический пруток. Его с одной стороны загибают, в результате получается ручка дроссельной заслонки. Саму заслонку вырезают из металла в виде круга, меньшего диаметра, чем труба корпуса. Заслонку вставляют в корпус и приваривают к прутку. В результате получается регулируемая заслонка.

Дроссель прикрепляют к дверце. В ее верхней части делают отверстие и приваривают. Затем устанавливают петли и запор. Навешивают готовую дверцу, проверяя качество швов.

Изготовление заслонки дымохода

Таким же образом изготавливают заслонку на дымоход. Только будут немного другие размеры, а из заслонки вырезают сектор в 90 градусов. К горизонтальному участку трубы дымохода, выходящего из печи, приваривают второй участок таким образом, чтобы получилась конструкция, напоминающую букву «Т». Затем вставляют заслонку, примыкающую к корпусу части. В корпусе делаются два отверстия, в которые вставляют металлический пруток. К нему приваривают заслонку, а для образования ручки, один конец прутка загибают.

Изготовление тепловой камеры

Чертеж может предусматривать изготовление дополнительной конструкции – тепловой камеры с находящейся внутри подставкой. В верхней части изготавливают отверстия, необходимых для выхода дымохода и воздуховодов. Вверху и внизу боковой стены устанавливают две вентиляционные решетки и ревизионную дверцу. Сваривают корпус тепловой камеры и утепляют при помощи базальтовой ваты. Получается система воздушного отопления. Снаружи тепловую камеру декорируют кирпичом.

Печь булерьян врианты изготовления

Рекомендации по использованию

1. Труба дымохода для вашей печи должна быть собрана на противоходе относительно движения отводимых газов, что практически сводит к нулю вероятность подтекания по ней в процессе эксплуатации древесных смол. Последние в этом случае будут возвращаться в дымоотвод и догорать в нем.
2. Соблюдайте требования пожарной безопасности при обустройстве места установки печи и окружающего ее пространства.
3. Обязательно предусмотрите возможность упрощенного монтажа/демонтажа дымовой трубы для регулярной очистки от оседающих на стенках смол и копоти.
4. Печь «Булерьян» необходимо настроить с учетом ваших предпочтений.
5. Не забывайте периодически выполнять осмотр верхней части дымовой трубы для удаления появляющихся наростов смолы.
6. Эмпирическим путем подбирается оптимальный режим топки, который характеризуется максимальным временем горения и минимальной степенью засоренности трубы дымоудаления. Для эксплуатации агрегата в указанном режиме следует не реже двух раз в сезон чистить канал.
7. Перед закладкой в топку дрова целесообразно предварительно подсушивать над печью.
8. Помимо поленьев, для экономии рекомендуется добавлять в топливник брикеты, выполненные из опилок и щепы.

Правила монтажа

Как установить Булерьян в гаражах? Обычно задаётся два основных вопроса:

Куда лучше поставить печку в гараже?

Булерьян лучше всего поставить как можно ближе к центру, чтобы никакие препятствия не мешали циркуляции воздуха. Перед топочной дверцей должно быть свободное пространство не менее 1,25 метров.

Пример установки (ниже еще несколько вариантов)

Что следует учесть при выводе дымохода наружу?

Монтаж дымохода выполняется при соблюдении следующих требований:

• Следует сделать его утепление;
• При его прокладке через перекрытия и кровлю, изготовленных их горючих материалов, в отверстие устанавливают противопожарные рассечки;
• Его оголовок необходимо поднять на полметра над уровнем крыши;
• На его оголовок следует оснастить искрогасителем и дефлектортом.

Способы вывода трубы дымохода Булерьяна

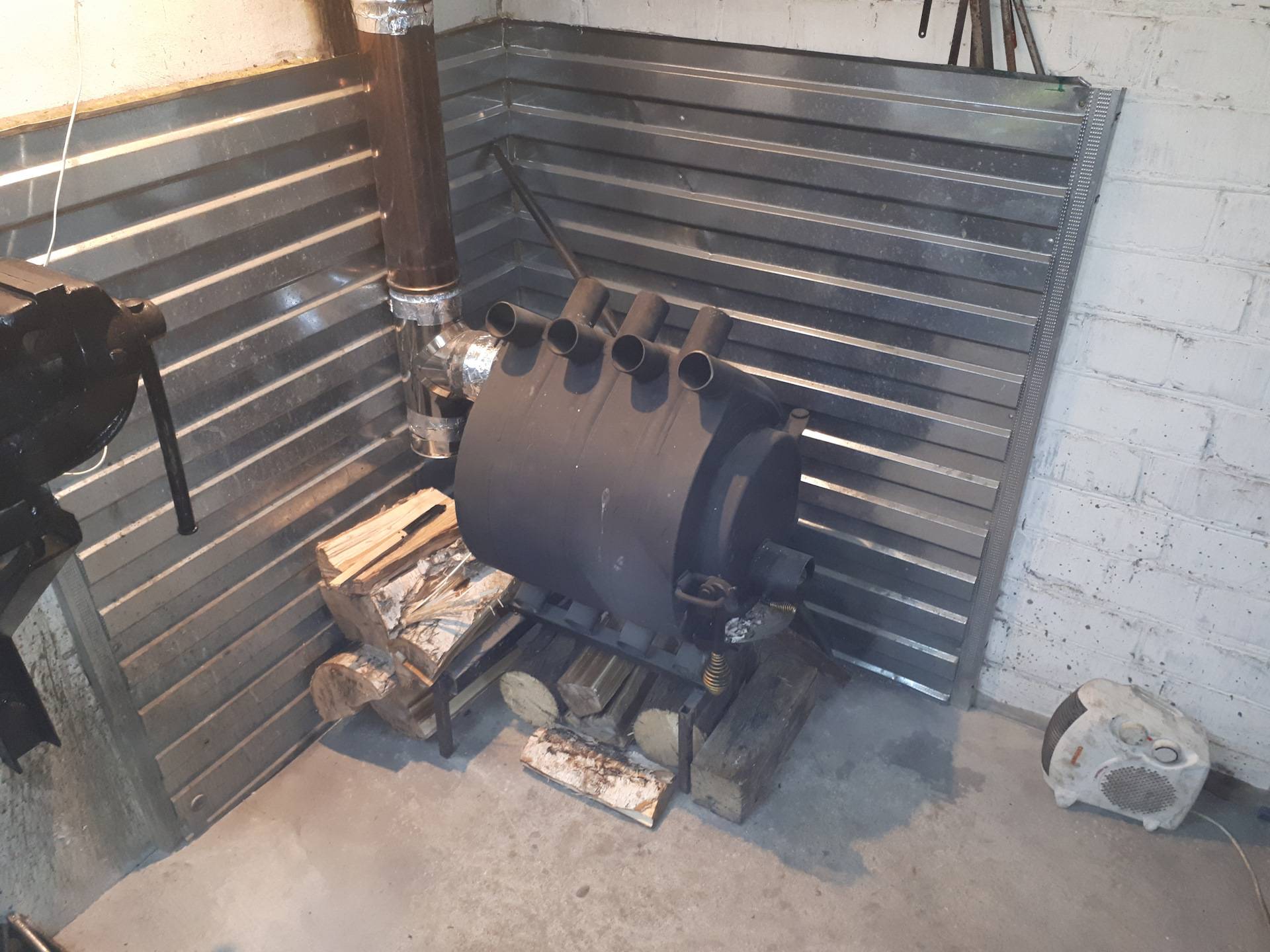

Фото вариантов установки Булерьяна в гараже:

Нормы пожарной безопасности

Согласно требования пожарной безопасности печь Булерьян следует установить на расстоянии:

• От 1 метра от деревянных стен;
• Полуметра от стен, утеплённых теплоизоляцией;
• От 70 см от оштукатуренных стен;
• От 50 см от одинарной и от 30 см от сдвоенной кирпичной стены.

Особенности эксплуатации дымоходных труб

При пользовании печью может возникнуть ряд вопросов, связанных с работой дымохода. Ниже даны ответы на самые распространенные.

Сколько служит дымоход?

Время эксплуатации зависит от материала дымоотвода, интенсивности пользования. Влияет так же, как часто и чем будет чистить хозяин свой Буллерьян.

Если удалять сажу, убирать конденсат, правильно нагружать систему, то стальные модели прослужат 5-7 лет, многослойные стальные трубы – 12-17 лет, керамические дымоходы – больше 40 лет, кирпичные – свыше полувека. Несоблюдение правил использования конструкции уменьшает эксплуатационный срок в три раза.

Отчего ветер попадает в дымоход?

Ветер задувает в трубу и мешает нормальному оттоку дыма тогда, когда были нарушены правила расчета и установки деталей печки:

• Общая высота конструкции должна составлять три метра.
• Над кровлей дымоход обязан возвышаться не менее чем на полметра.
• Ввсе швы должны быть тщательно обработаны герметиком.

При несоблюдении этих правил ветер будет свободно «гулять» по трубе.

Почему появляется конденсат, как его избежать?

Вода не скапливается только в керамических и многослойных стальных дымоходах. В остальных случаях конденсата не избежать. Уменьшить его позволит дополнительная теплоизоляция, не допускающая перепадов температуры и образования «выпадения росы».

Если же уменьшить скопление воды не выходит, то надо отвод протирать вручную 1-2 раза в месяц. Длительное скопление воды опасно для дымохода – жидкость смешивается с веществами из дыма, разъедает стенки.

Почему скапливается сажа, как ее чистить?

При сжигании дров и другого твердого топлива появляется сажа. Паника не нужна – это нормальный процесс, просто нужна ежегодная чистка (1-2 раза в год).

Внимание: механически чистить ход запрещено, так как появятся царапины, что нарушит работу дымоотвода. Безопаснее очистить стены химическими средствами. Плохо, если наблюдается слишком быстрое образование сажи (когда чистка требуется уже через 2-3 месяца)

Проблема может быть в:

Плохо, если наблюдается слишком быстрое образование сажи (когда чистка требуется уже через 2-3 месяца). Проблема может быть в:

• нарушении герметичности,
• слишком большой протяженности горизонтальных труб (не должна превышать 2 метра),
• использовании некачественного топлива для печи.

Печи Булерьян и их устройство

Решение задачи пришло из Канады – страны, известной своим суровым климатом. Там постоянно царят поистине сибирские морозы, но закаленные канадцы не обращают на холода особого внимания. К тому же они изобрели печь Булерьян – это дровяная печь, позволяющая за считаные минуты прогреть помещение или здание большого размера. Сегодня Булерьян стала известной во всем мире. Она выпускается многими производителями, несмотря на наличие патента у одного немецкого производителя.

Печь Булерьян – это уникальное сочетание преимуществ классической буржуйки, пиролизного горения и конвекционного обогревателя. При этом сочетание получилось простым и очень эффективным. Фактически разработчики добавили к обычной буржуйке конвекционные трубки и умудрились сделать так, чтобы генерируемое тепло практически полностью уходило в воздуховоды, а не в дымоход.

Твердотопливная печь Булерьян состоит из следующих частей:

• Камера сгорания – ее объем составляет примерно ¾ от всего внутреннего объема. Здесь происходит первоначальный розжиг горючего, когда Булерьян только запускается. И здесь же производится генерация продуктов пиролиза;
• Камера дожигания – по своему объему она занимает примерно ¼ внутреннего пространства. Сюда, под действием тяги, попадают продукты пиролиза, которые воспламеняются и сгорают с образованием высокотемпературного пламени;
• Инжекторы – небольшие трубки, по которым в камеру дожигания поступает атмосферный воздух, необходимы для сжигания продуктов пиролиза;
• Конвекционные трубы – печка Булерьян является мощным конвектором, причем конвекция образуется за счет толстых металлических труб. Внутренняя часть этих труб контактирует непосредственного с горящими дровами и пламенем. Благодаря большой площади соприкосновения, они отбирают гигантское количество тепла, отправляя его в помещения в виде мощных конвекционных потоков;
• Регуляторы – к ним относятся шиберная заслонка и дроссель на загрузочной дверце. Благодаря им в печи типа Булерьян поддерживается реакция пиролиза – регулирующие элементы ограничивают тягу и подачу кислорода. Одновременно с этим они отвечают за интенсивность горения и поддержание той или иной температуры;
• Дымоход – самая простая часть, нередко оснащаемая емкостью для сбора конденсата. Через дымоход удаляются продукты сгорания.

Устройство печи Булерьян действительно очень простое. Самая важная ее часть – это топка, образуемая конвекционными трубами. Большая часть их площади открыта воздействию жара, чем достигается высокая эффективность агрегата.

Обычно дымоходы приобретаются или изготавливаются отдельно от самого Булерьяна. Мы рекомендуем обязательно оснастить дымоход сборником конденсата, построив его по Т-образной схеме с краником в нижней части.

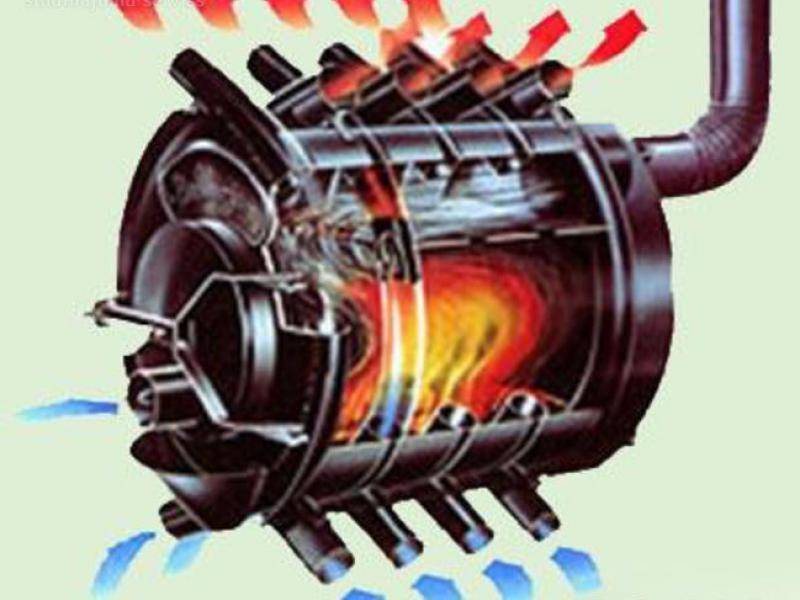

Принцип работы Булерьяна до невозможности прост и хорошо иллюстрирован этой картинкой.

Булерьян – это печь-буржуйка из Канады, из страны с холодным климатом. А это значит, что она обладает высокой производительностью. Изначально такими печками пользовались лесорубы, отапливая ими свои домики – комфортная атмосфера в них достигалась за счет мощной конвекции, образующейся за счет большого количества тепла. Благодаря простейшей схеме, Булерьян может быть изготовлена самостоятельно, с использованием подсобных инструментов. Но давайте посмотрим, как работает данная печь.

Как выбрать котёл Бренеран

Производитель воздухогрейных отопительных печей торговой марки Бренеран, ЗАО Лаотерм, выпускает целый ряд теплогенераторов, отличающихся мощностью и особенностями конструкции. Для удобства выбора, все газогенераторное оборудование отделено в серию АОТ.

В линейке представлены модели для бытовых и промышленных условий эксплуатации, работающие практически на любом виде твердого топлива: дровах, пеллетах, отходах древесной и бумажной промышленности, за исключением коксующегося угля.

Модельный ряд отопительных котлов Бренеран

В модельном ряде компании ЗАО Лаотерм находится шесть базовых модификаций печи Бренеран. При выборе подходящего теплогенератора, следует ориентироваться на характеристики оборудования, указанные производителем в технической документации:

АОТ 19 – в конструкции присутствует 8 пар конвекционных труб. Мощность печи 35 кВт. Модель справляется с нагревом помещений с объемом 1000 м³. Общая масса конструкции без дров 240 кг. В топку можно загрузить топливо до 200 кг. Отопительная газогенераторная печь на дровах Бренеран, длительного горения АОТ 19, оптимально подходит для обогрева жилого здания, имеющего несколько этажей и комнат.

АОТ 16 – еще одна производительная печь, подходящая для обогрева помещений до 600 м³. Масса конструкции при пустой топочной камере достигает 190 кг, что при монтаже потребует изготовления фундамента. Модель оптимально подходит для промышленных целей. На основе печи Бренеран АОТ 16, устанавливают воздушное отопление нескольких изолированных друг от друга помещений.

АОТ 14 – в серии представлены два типа оборудования, отличающихся по наличию стеклянной дверцы из жаропрочного стекла. Модель со стеклом предназначена для установки под облицовку кирпичной кладкой, с имитацией под камин или русскую печь. Максимальная производительность 18 кВт, что более чем достаточно для полноценного обогрева помещений с 180 м² или объемом до 400 м³.

АОТ 11 – начиная с этой серии, производитель Лаотерм предлагает печи, более адаптированные для бытовых, чем промышленных условий. Небольшие габариты котла позволили уменьшить его вес до 100 кг, и при этом сохранить высокую производительность 11 кВт. Печь справиться с обогревом одной большой комнаты или зала с объемом 200 м³. Установив систему воздуховодов для отдельных помещений, котел АОТ 11 способен протопить целый дом с площадью около 100 м².

АОТ 08 – небольшая, габаритная, но при этом производительная печь, оптимально подходящая для обогрева неотапливаемых помещений: дач, гаражей, теплиц. Вес конструкции, при пустой топочной камере, составляет всего 70 кг. Для улучшенной циркуляции нагретого воздуха, на корпусе присутствует 7 конвекционных каналов. В серии предлагаются модели со стеклянной дверцей и без нее. Максимальная производительность 8 кВт, объем отапливаемого помещения 140 м³.

АОТ 06 – бытовые твердотопливные воздухогрейные котлы длительного горения на дровах Бренеран АОТ 16, предназначены для эффективного и быстрого обогрева помещений, с общим объемом до 100 м³. Модель с успехом используется для отопления отдельных комнат. Мощности печки не достаточно для подключения системы воздуховодов. В серии представлены модели со стеклянной и цельнометаллической дверцей.

Для удобства потребителей, компания Лаотерм, в полном названии моделей приводит типоразмеры печей, от 01 до 04. Этот параметр влияет на количество конвекционных труб и габариты конструкции.

Стоимость печей Бренеран

Цены на пиролизные отопительные котлы на твердом топливе Бренеран, делают приобретение подобного оборудования доступным практически для любой категории населения. Что влияет на себестоимость котла?

Производительность – самая мощная модель АОТ 19, обойдется около 38 тыс.руб, маленький бытовой теплогенератор всего в 10 400руб.

Наличие топочной двери со стеклянной вставкой – такая функция предусмотрена в моделях АОТ 06, 08, 11 и 14. Наличие вставки увеличивает стоимость конструкции, приблизительно на 1000 – 1500 руб.

Производитель печей специально поддерживает одинаковую стоимость для печей во всех фирменных магазинах компании, чтобы уменьшить вероятность приобретения суррогата. По заверениям представителей Лаотерм, печь по более низкой стоимости, является подделкой.

Распространенные проблемы эксплуатации

Главная проблема при эксплуатации булерьяна – выделение горючих газов, которые не могут сгореть из-за влажности дров и выделяются в виде конденсата. Чтобы решить все проблемы эксплуатации достаточно использовать исключительно сухие дрова, иначе выделяемые газы будут осаживаться на поверхности труб и формировать наросты, приводящие к засору.

Почему дымит булерьян?

Булерьян может дымить из-за того, что отсутствует тяга или давно не производилось обслуживание печи, т.е. не прочищался дымоход, подобные ситуации происходят, если печь все-таки топилась влажными дровами. Эти проблемы можно устранить с помощью механической очистки труб специальным металлическим прутом или чисткой с помощью специальных химических брикетов. После прочистки дымохода и при наличии тяги дым не будет выходить наружу.

Так же дымить может из-за того, что полностью закрыта заслонка, т.е дыму попросту некуда выходить. Как сказано в инструкции по растапливанию печи, заслонку нельзя закрывать, только слегка прикрывать.

Никак не получается растопить

В начале эксплуатации использовать булерьян одно удовольствие – не занимает много места, хорошо прогревает помещение, экономит дрова. Но, если со временем печь всё труднее растопить – это означает, что, возможно, забился дымоход и необходимо сделать прочистку. Сущетсвует два способа прочистки печи: механическая (специальным металлическим прутом пробить образовавшиеся в дымоходе наросты), химическая (протопить печь специальными брекетами, которые при сгорании устраняют засор).

При установке печи необходим правильный монтаж наружных дымоходных труб. Если трубы установлены неправильно — рядом присутствуют возвышенности (деревья или строения), или труба недостаточно поднимается над кровлей дома и коньком, дым не сможет выходить через них, а будет выходить в помещение. Растопить печь при таких условиях невозможно. Проверьте правильность установки дымоходных труб.

Другие проблемы

Главными проблемами печей булерьян по отзывам пользователей является именно заброс дыма в помещение и выделение угарного газа, вредного для здоровья. Другие проблемы могут возникать из-за неправильной эксплуатации, использования влажных дров или выхода из строя печи. Как сказано выше, нельзя использовать в качестве топлива каменный уголь, чтобы не прогорели стенки котла.

В начале пользования будет выделяться дым от краски, но через несколько топок эта проблема исчезнет сама собой. Кроме того наружные трубы приходится утеплять для лучшей теплоотдачи.

Специфика монтажа и меры безопасности

Для каких бы целей вы ни планировали использование устройства Bullerjan, размещать его требуется с обязательным учетом рекомендаций, приведенных ниже:

1. Печь должна находиться вдали от легковоспламеняющихся материалов и предметов. Расстояние должно быть не менее 1000 мм. Его можно сократить до 200 мм при условии обязательного нанесения на стену штукатурного раствора толщиной 25 мм.
2. Перед печью требуется оставить 1200 мм свободного пространства.
3. Конструкция устанавливается на негорючей основе, которая имеет по краям специальный защитный экран.
4. После завершения монтажа необходимо обязательное выполнение так называемой контрольной топки, во время которой на отдельных частях конструкции печи (внутри и снаружи) возможно появление постороннего налета с резким неприятным запахом. При последующих топках его не будет.

КПД печи может достигать 80%. Перед началом постоянного использования выполняется переключение устройства на один из двух требуемых вариантов его эксплуатации:

1. Режим газификации. Топливо в этом случае горит постоянно. Температура в системе поддерживается в заданном диапазоне. Горючее добавляется по мере тления предыдущей закладки.
2. Быстрый нагрев. Топливо расходуется постоянно. При прогреве воздуха в помещении до требуемых показателей печь перестает работать. Когда температура опустится ниже заданного порогового значения, ее снова можно начинать топить.

Как я модернизировал булерьян

Как я модернизировал булерьян

Как я модернизировал булерьян

Как я модернизировал булерьян

Как я модернизировал булерьян

Как я модернизировал булерьян

Особенности устройства рассматриваемой печки таковы, что она изначально может качественно и равномерно распространять кислород внутри себя. Трубки снизу втягивают холодный кислород, а из установленных вверху выводится подогретый воздух. При желании вы можете обеспечить принудительную циркуляцию кислорода.

Взял трубки подходящего диаметра и сварил из них переходники на отверстия трубы печки, расположенные снизу. С одного края переходник я заглушил.

Вторую сторону соединил с вентилятором.

Решил использовать «улиточные» модели вентиляторов. Для обеспечения их работы в моем случае хватило 90-ваттного двигателя на 2800 оборотов за минуту.

Результаты отличные – после модифицирования булерьян стал работать еще эффективнее.

Также думаю над тем, чтобы подсоединить к верхним выходам гофру и развести по разным направлениям – получится полноценная отопительная система.

Можете додумывать инструкцию на свой лад. Я с удовольствием почитаю ваши предложения и может даже применю что-нибудь на практике.

Моя же инструкция поможет вам собственноручно собрать надежную, эффективную, долговечную и производительную печку.

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Булерьян

Булерьян

Булерьян

Булерьян

Удачной работы!

Конструкция и принцип работы

Для того чтобы понять, как устроена и как работает печь Булерьян с водяным контуром, необходимо понять принцип работы оригинальной печи. Изначально она появилась в Канаде. Цель ее постройки – создание высокоэффективного агрегата, способного за считаные минуты прогревать помещения в условиях жесткого климата. Так на свет появилась печь Булерьян, изначально без водяного контура. Она является своеобразной пиролизной буржуйкой длительного горения со встроенным конвектором.

Печь Булерьян без водяного контура представляет собой бочкообразную конструкцию с торчащими внизу и вверху трубами. Эти трубы огибают со всех сторон камеру сгорания, образуя производительный конвектор, способный пропустить через себя до нескольких кубометров воздуха в час. Уже через полчаса после первичного розжига в комнате становится заметно теплее. Помимо воздушного конвектора в конструкции агрегата присутствуют:

Пускай данный вид печей и не отличается особым изяществом — со своими прямыми обязанностями он справляется отлично.

• Внушительная камера сгорания – в нее помещается большое количество дров, что гарантирует длительное горение;
• Внутренняя перегородка для образования камеры дожигания – здесь происходит дожигание продуктов пиролиза;
• Загрузочная дверца с дроссельной заслонкой – через нее загружаются дрова и выгружается зола;
• Дымоход – через него удаляются продукты сгорания.

Дровяные печи Булерьян с водяными контурами могут комплектоваться экономайзерами. В них производится финальный отбор тепла и осуществляется накопление и дожигание газообразных продуктов, которые не сгорели в самом агрегате.

В моделях с водяными контурами экономайзеры особо не нужны, так как обогрев здесь осуществляется с помощью батарей отопления.

Принцип работы печи Булерьян очень простой. Так как она представляет собой самый обыкновенный пиролизный агрегат, сгорание топлива осуществляется при минимальном доступе кислорода в основную камеру – за это отвечает дроссельная заслонка на загрузочной дверце. Максимальное выделение тепла производится в камере дожигания, где догорают продукты сгорания, образующиеся в первой камере. Получившееся тепло выделяется в обогреваемые помещения.

Если обычная печь типа буржуйки греет за счет теплового излучения от своего корпуса, то Булерьян без водяного контура греет за счет конвекции. Здесь используются трубы достаточно большого диаметра, полностью охватывающие камеру сгорания. Проходящий через них воздух нагревается до температуры +100-120 градусов и попадает в комнаты. Такая схема обеспечивает очень быстрый прогрев помещений.

Особенности печей Булерьян без водяных контуров:

Именно специальные металлические трубы, окружающие топочную камеру, обуславливают такой необычный внешний вид и высокий КПД печи.

• Высокий КПД – он достигает 80%;
• Возможность обогрева сразу нескольких комнат – для этого организуются воздуховоды с разводкой по помещениям;
• Оригинальная конструкция с интересным промышленным дизайном;
• Оперативный прогрев за счет мощного эффекта конвекции;
• Небольшая температура корпуса в процессе работы – обеспечивает безопасную эксплуатацию.

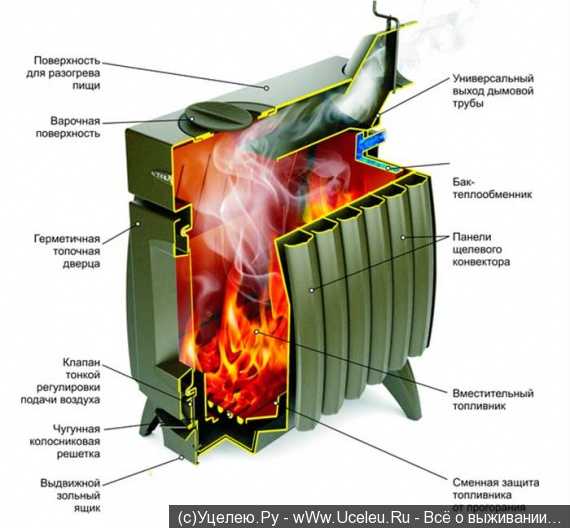

Печи Булерьян изготавливаются многими производителями. Они обладают незначительными конструкционными отличиями, но в целом устроены примерно одинаково.

Булерьян своими руками / Мастерская / Uceleu.Ru

К основным достоинствам печей булерьян можно отнести высокий КПД работы (70-85%) и компактные размеры. Для сравнения: КПД буржуйки составляет всего 7-10%. Конструкцию, печь булерьян имеет не слишком сложную. А поэтому собрать ее своими руками не особенно сложно.

Покупаем материалы для изготовления печи

Для сборки печи понадобятся трубогиб и сварочный аппарат. Также нужна будет болгарка. Материалы, необходимые для изготовления печи, представлены в таблице на фото.

Размеры булерьяна, а соответственно и элементов могут быть и другими. К примеру, такими как здесь:

Подготовительные мероприятия

Под будящую печь необходимо устроить надежную жаропрочную подставку. Это может быть, к примеру, кирпичная площадка или стальной лист. Такая прокладка нужна для предотвращения возгорания пола.

Изготовление скелета

Итак, давайте посмотрим, как сделать печь булерьян. В первую очередь собирается скелет. В нем собственно и будет, нагреваясь, циркулировать воздух. Для этого труба 57мм разрезается на 8 отрезков длиной по 120. Затем каждый элемент сгибается в 80гр. Готовые отрезки свариваются в шахматном порядке так, чтобы их края (по 12см) выходили наружу.

Совет: Сборку скелета удобнее выполнять в каркасе-держателе из уголка.

На следующем этапе в два крайних передних ребра вставляются патрубки для сообщения с топкой. Для этого в них делаются надрезы (с внутренней стороны), в которые вставляются тонкие трубки. Отверстия для обеспечения герметичности завариваются по краям.

Корпус и лабиринт дожига

Далее порядок действий такой: 1 Между ребрами скелета привариваются полосы стали. 2 Изготавливаются две пластины лабиринта и привариваются к ребрам изнутри. 3 По лекалу вырезаются передняя и задняя стенки корпуса. 4 В первой делается отверстие под дверку. 5 В задней прорезается отверстие под патрубок. 6 Приваривается патрубок.

Изготовление дверки

Это самая сложная деталь булерьяна. Изготавливается дверка так: 7 От трубы 350мм отрезается два куска шириной в 4см. Один из них разрезается и немного разворачивается для получения кольца большего диаметра. 8 Вырезается диск и приваривается внутрь кольца. 9 В этом диске прорезается отверстие, к которому крепится патрубок длиной в 15см. 10 В последнем просверливаются два небольших отверстия. В них вставляется стержень (его конец загибается под углом в 90гр). На этот прут внутри патрубка приваривается сплошной диск. В результате получится задвижка-шибер. При повороте прута-ручки она будет открываться и закрываться. 11 Затем из листовой стали вырезается полоска шириной в 4см, сгибается кольцом и приваривается к диску дверки. 12 Между этим кольцом и первым (разрезанным) вставляется уп -лотнитель. 13 Второй неразрезанный отрезок трубы 350 закрепляется сваркой к отверстию в лицевой стенке булерьяна.

Важно: Кольца должны максимально плотно входить друг в друга. Чем герметичнее дверь, тем эффективнее работает печь булерьян

Готовая дверка навешивается на переднюю стенку через петли из трубки и стержня

Готовая дверка навешивается на переднюю стенку через петли из трубки и стержня.

Сборка дымохода

Эта деталь булерьяна имеет Т-образную форму. Для изготовления дымохода в вертикальной трубе посередине прорезается отверстие и приваривается патрубок того же диаметра. В него устанавливается вторая шиберная задвижка. В этом случае ¼ внутреннего круга вырезается болгаркой. Это необходимо для того чтобы при закрытии задвижки дым все равно уходил в трубу. Таким образом можно дополнительно регулировать тягу. Для фиксации задвижек на двери и в дымоходе в правильном положении используются пружины.

Замок эксцентрик, обеспечивающий плотное прилегание дверки к передней стенке печи булерьян, скорее всего, придется заказывать у специалиста в мастерской. Сделать его своими руками проблематично, так как для этого необходим токарный станок. На заключительном этапе снизу крепятся ножки.

uceleu.ru
