Печь в гараж на отработке своими руками – виды, правила установки, процесс изготовления

Расход топлива и экономическая целесообразность

Способом повышения эффективности печи на отработке является принудительная конвекция воздуха. Она осуществляется с помощью вентилятора, нагнетающего прохладный воздух к верхней камере трубы. Забирая часть тепла у печи, воздух обогревает помещение и одновременно охлаждает камеру, продлевая срок службы металла.

Перекрытие же дымохода приведет к тому, что горение пойдет с жирным чадом, который пойдет в помещение через вентиляционные отверстия в камере сгорания. Поэтому, заливать масло в печку нужно столько, чтобы его хватило как раз на планируемое время пребывания в гараже.

Пост опубликован: 14.06.2019

Разновидности печек на отработанном машинном масле

Среди общей массы подобных агрегатов выделяют 3 основных вида:

• печки открытого типа,
• закрытого (капельного) типа,
• устройства с наддувом.

Главное сейчас, чтобы читатель разобрался, какие конструктивные особенности есть у каждого из этих видов, и какими они обладают достоинствами и недостатками. Разберём каждый из них подробно.

Печь-буржуйка открытого типа: её особенности и недостатки

О простоте печки-буржуйки на масле-отработке мы говорили. Стоимость тоже будет достаточно низкой. Ещё одним преимуществом можно назвать автономность – от наличия или отсутствия электроэнергии его работа не зависит. Но… наверное, на этом плюсы этого вида и заканчиваются. А вот отрицательных качеств насчитывается куда больше. Среди них:

1. При малейшем ухудшении тяги в дымоходе печка начнёт чадить внутрь помещения, а пламя будет затухать.
2. Попавшая в масло любая жидкость вызовет разбрызгивание горящего топлива через отверстия дожигателя. Результат предсказуем. По этой причине отработку следует готовить перед тем, как залить в ёмкость, отфильтровывая воду или иные жидкости.
3. Низкий КПД при высоком расходе горючего.
4. Корпус агрегата тяжело поддаётся чистке от сажи.

Однако некоторые недостатки можно удалить, если применить некоторые конструкторские хитрости.

Печи на отработке закрытого капельного типа и их особенности

Этот вид имеет кардинальные конструктивные отличия от предыдущего. Перфорированный дожигатель размещается не снаружи, а внутри резервуара. Это может быть ёмкость, сваренная из трубы, листов железа или даже газового баллона. Это обеспечивает более высокую пожарную безопасность. Под дожигателем размещается чаша, на дно которой падают капли масла. Это обеспечивает малый расход отработки и повышение коэффициента полезного действия.

Минусом подобной конструкции можно назвать сложность её сборки. Дело в том, что собрать такой агрегат по чужим чертежам, соблюдая идеальные пропорции, вряд ли удастся. В любом случае понадобятся некоторые доработки в процессе эксплуатации.

Печь на отработке с наддувом: нюансы изготовления

Принцип работы печи на отработанном масле с наддувом, изготавливаемой своими руками, мало чем отличается от предыдущего варианта. Особенностью является то, что в конструкцию включается вентилятор, обеспечивающий принудительную подачу воздуха. Также в схему монтируется обратный клапан, который исключает попадание продуктов горения в помещение в случае отключения вентилятора.

Полезно знать! Такой агрегат отличается меньшим расходом топлива при большей теплоотдаче. Отрицательным качеством калорифера на отработке с принудительной вентиляцией является энергозависимость. При отключении вентилятора тяга резко снижается.

Меры безопасности

При эксплуатации печей и котлов, работающих на масляной отработке, следует помнить, что они являются объектами повышенной пожарной опасности в той же мере, как и любые другие отопительные агрегаты на жидком топливе.

Во избежание неконтролируемого возгорания в помещении, где работает печь, необходимо соблюдение следующих правил:

• применять следует только тот вид топлива, на который рассчитан используемый агрегат;
• применяемое топливо не должно содержать воду, что чревато резким её закипанием в камере сгорания с последующим выбросом пара с горящим маслом;
• условия хранения отработки должны исключать ее возгорание и попадание в нее влаги.

Кроме пожарной опасности необходимо помнить о токсичности продуктов горения, удаляемых дымовой трубой

По этой причине очень важно постоянно следить за исправностью системы удаления дымовых газов и не допускать их скопления в обогреваемом помещении

При использовании отопительных агрегатов заводского производства безопасный уровень эксплуатации обеспечивается соблюдением всех пунктов инструкции для пользователя, а также своевременным и полным проведением мероприятий по техническому обслуживанию оборудования.

Кроме перечисленного, существует достаточно серьёзная опасность получения ожога о печную поверхность, которая разогревается до очень высокой температуры. Расположение устройства должно сводить к минимуму возможность случайного прикосновения к его поверхности незащищённой кожей.

Расход топлива и экономическая целесообразность

Способом повышения эффективности печи на отработке является принудительная конвекция воздуха. Она осуществляется с помощью вентилятора, нагнетающего прохладный воздух к верхней камере трубы. Забирая часть тепла у печи, воздух обогревает помещение и одновременно охлаждает камеру, продлевая срок службы металла.

Перекрытие же дымохода приведет к тому, что горение пойдет с жирным чадом, который пойдет в помещение через вентиляционные отверстия в камере сгорания. Поэтому, заливать масло в печку нужно столько, чтобы его хватило как раз на планируемое время пребывания в гараже.

https://youtube.com/watch?v=y1hpx1gioWc

Источники

• https://VseProGarazh.ru/kommunikatsii/otoplenie/pechka-na-otrabotke/
• https://garazhyk.ru/obustrojstvo/pech-na-otrabotke-v-garazh
• https://vspechi.ru/pechi/dlya_garaja/pech-na-otrabotke-dlya-garazha-legko-i-bystro-svoimi-rukami
• http://teplosten24.ru/maslyanaya-pech-dlya-garazha.html
• https://oboiman.ru/teplo/pecka-dla-garaza-svoimi-rukami-na-drovah-i-otrabotke-certezi-ustanovka.html
• https://je7.ru/pech-na-otrabotke-svoimi-rukami-kak-sdelat-samodel-nuyu-pechku-v-garazh/
• https://stroy-okey.ru/house/pechi/pech-na-otrabotke-svoimi-rukami-chertezhi-s-instrukciyami/
• https://sovet-ingenera.com/otoplenie/o-drugoe/pech-na-otrabotke-svoimi-rukami.html
• https://vse-otoplenie.ru/pec-dla-garaza-na-otrabotke-vidy-agregatov-princip-raboty-i-harakteristika-izgotovlenie-svoimi-rukami

Что такое масляная отработка?

Отработкой или отработанным маслом называют продукт, который остается в результате функционирования автомобильного двигателя. Моторное, трансмиссионное или другое индустриальное масло накапливается в больших количествах на станциях СТО, в автомобильных мастерских, а также у простых владельцев автомобилей.

В процессе использования масло теряет свои полезные качества, накапливает соли, шлаки, смолы, мельчайшие частицы металла, однако люди и такому неликвидному продукту нашли применение.

Отработку запрещено сливать в грунт, так как опаснейший для природы продукт полностью уничтожает все живое. Альтернатива – сдача отработанного материала в специальные пункты приема для дальнейшей переработки

В небольших количествах его используют для хозяйственных нужд:

• смазывают рабочий инструмент (например, бензопилы);
• пропитывают древесину (шпалы для ж/д магистралей);
• смазывают трущиеся детали легкого транспорта (самокатов, велосипедов);
• применяют в качестве жидкости для разжигания костра;
• покрывают поверхности, залитые битумом.

Как и в конце прошлого столетия, отработку используют в качестве топлива для печей, установленных в условно жилых помещениях – гаражах, подсобках, мастерских. Если печку соорудить самостоятельно, то при постоянно пополняющихся запасах отработанного масла отопление помещения окажется практически бесплатным.

Другие эффективные способы организации экономного отопления гаража представлены в статье, полностью посвященной этому вопросу.

Зачем нужен наддув

Для повышения эффективности работы печи применяют воздушные вентиляторы двух типов: наддува и внешнего обдува. Последний вариант уместен, если печью отапливается внушительное по площади помещение и рассчитывать на естественную конвекцию воздуха не приходится. Обычный вентилятор в таком случае помогает корпусу эффективнее отдавать тепло, воздушный поток направляют на место наибольшего накала.

Внутренний обдув предназначен для обогащения верхней камеры кислородом, что способствует боле глубокому распаду частиц топлива, а также его более длительному горению. С применением принудительного наддува появляется так называемое «синее пламя», свидетельствующее о бездымном процессе горения.

Нагнетание воздуха выполняется обычным канальным вентилятором производительностью от 250 м3 в час. Обычно его располагают на полу рядом с печью и подключают к верхней камере жестким воздуховодом диаметром 100 или 110 мм. Для присоединения воздуховода в верхнюю камеру врезают отрезок трубы нужного диаметра, в который вставляется заслонка для регулирования воздушного потока. Чтобы избежать появления контртяги, сразу после вентилятора рекомендуется установить чувствительный обратный клапан.

Рождение печи на отработке

В 60-х годах двадцатого столетия происходили определенные изменения в жизни граждан Советского Союза. Этот период ознаменован приобретением автомобилей для личного пользования, шло бурное развитие кооперативного движения, строились гаражи и возводились дома на дачных участках. В свою очередь эти сооружения требовали организации отопления. Выбор в качестве энергоносителя пал на отработанное масло, так как оно единственное было доступно для граждан среднего достатка. Оставалось только придумать, как его сжигать для получения достаточного количества тепла.

Керогаз

Самым популярным прибором на кухне, предназначавшимся для приготовления блюд, был керогаз. Дожигание керосина, который испарялся в этом приспособлении, происходило в специально предназначенной для этого камере, где уже горели раскаленные пары горючего. Относительная эксплуатационная безопасность конструкции керогаза обеспечивалась своеобразными сигналами в виде возникновении вони и копоти, которые образовывались прежде, чем ситуация устройства становилась аварийной. Так родилась идея применять низкокачественное топливо в аппаратах, подобных керогазу. Оставалось решить задачу, каким образом дожигать топливо, обладающее высокой вязкостью и содержащее массу негорючих примесей, в бытовых условиях.

Другим прибором, ставшим прародителем печи на отработке, является газогенераторная установка. Этот прибор был детищем военных лет, так как все топливо шло на нужды фронта. Принцип действия ее состоит в том, что небольшой объем инертного, с точки зрения химии, топлива пускался на осуществление разложения его же до получения более легких фракций, способных более активно вступать в химическое взаимодействие. А те соединения, которые получаются в результате, дожигаются во второй и третьей стадиях, подобно керогазу.

Материалы изготовления обогревателей на отработанном масле

Основным материалом для изготовления печи в гараж на отработке является металл, хотя некоторые утверждают, что в качестве перфорированного дожигателя удобно использовать асбоцементную трубу. Однако практика показывает, что подобный материал недолговечен, а значит, его использование нерентабельно.

Наиболее частым вариантом можно назвать масляную печку на отработке, выполненную из газового баллона, но нельзя сказать, что сложной является конструкция из труб различного диаметра. Основная задача здесь – правильный расчёт сечений труб как для резервуара, перфорированного дожигателя, так и для поддувала. При любом расхождении агрегат будет работать нестабильно. Именно поэтому опытные домашние мастера говорят, что такой обогреватель на отработанном масле придётся несколько раз переделывать, доводя до совершенства, даже если он выполнен по чётким чертежам.

Мнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаНа правильную работу таких агрегатов влияет не только чёткий расчёт пропорций, но и влажность воздуха, и даже высота расположения. Это следует учитывать при изготовлении.

Популярные варианты печей на отработке заводской сборки, их характеристики

Что такое масляная отработка?

Отработкой или отработанным маслом называют продукт, который остается в результате функционирования автомобильного двигателя. Моторное, трансмиссионное или другое индустриальное масло накапливается в больших количествах на станциях СТО, в автомобильных мастерских, а также у простых владельцев автомобилей.

В процессе использования масло теряет свои полезные качества, накапливает соли, шлаки, смолы, мельчайшие частицы металла, однако люди и такому неликвидному продукту нашли применение.

Отработку запрещено сливать в грунт, так как опаснейший для природы продукт полностью уничтожает все живое. Альтернатива – сдача отработанного материала в специальные пункты приема для дальнейшей переработки

В небольших количествах его используют для хозяйственных нужд:

• смазывают рабочий инструмент (например, бензопилы);
• пропитывают древесину (шпалы для ж/д магистралей);
• смазывают трущиеся детали легкого транспорта (самокатов, велосипедов);
• применяют в качестве жидкости для разжигания костра;
• покрывают поверхности, залитые битумом.

Как и в конце прошлого столетия, отработку используют в качестве топлива для печей, установленных в условно жилых помещениях – гаражах, подсобках, мастерских. Если печку соорудить самостоятельно, то при постоянно пополняющихся запасах отработанного масла отопление помещения окажется практически бесплатным.

Другие эффективные способы организации экономного отопления гаража представлены в статье, полностью посвященной этому вопросу.

Какие печи можно соорудить самостоятельно по чертежам

Дровяная печь

Требований к подобным печкам совсем немного:

• чтоб хорошо выделяла тепло;
• была пригодна для сжигания любой древесины;
• поместилась на выделенном для нее пятачке.

Поскольку простые печи для гаража не особо нуждаются в эстетике, то обычно домашние мастера их сваривают из того, что попадется под руку либо найдется на металлоломе. Так что форма корпуса может быть произвольной, нашел кусок большой трубы – печка будет круглой, попался листовой металл – сделаем прямоугольную. По большому счету, это не имеет большого значения, гораздо важнее сама конструкция.

На просторах интернета полно чертежей разных печек, но все они производные от традиционной металлической буржуйки. Корпус отопителя можно ориентировать в горизонтальной или вертикальной плоскости, на эффективность работы это почти не оказывает влияния. Дело в том, что вертикальная самодельная печь для гаража, сделанная своими руками, занимает меньше места. В то время как в горизонтальную помещаются длинные поленья и с одной загрузки горит она дольше. Выбирайте, какой вариант вам больше по вкусу.

В традиционных буржуйках колосниковой решетки нет, эта печь является подовой. Дымоход же располагается в задней части и подводится сверху, как показано на чертеже:

В гараже, где хранятся легковоспламеняющиеся жидкости и масла, отсутствие зольника – не лучший вариант. При очистке пода горячие угли могут рассыпаться, неудобство для выполнения процедуры налицо. По этой причине простая печка на дровах получила колосники, зольник и дверцу для очистки, а то и выдвижной ящик. Что касается трубы, то ее варят в обычном месте либо на задней стенке.

А вот усовершенствованная двухходовая буржуйка имеет трубу в передней части. Конструкция печи способствует повышенной теплоотдаче, поскольку дымовые газы внутри нее делают два хода в разных направлениях, интенсивно обмениваясь теплом с металлическими стенками.

Последний ход газов завершается у лицевой стенки, поэтому и труба спереди. Подобная печь в гараж весьма эффективна, изготовить ее можно по чертежу, представленному выше:

Дополнительно повысить теплоотдачу поможет увеличение поверхности обмена. Мастера-умельцы давно решили этот вопрос, приваривая к корпусу ребра из полосовой стали толщиной 4—5 мм, как показано на фото:

Не вдаваясь в подробности и описание производства сварочных работ, дадим несколько общих рекомендаций:

• старайтесь брать металл потолще, если возможно, то 4—5 мм. Тогда дровяная печь прослужит дольше;
• при креплении дымохода сверху стенку лучше усилить, этот стык прогорает чаще всего;
• наружные ребра заметно улучшают обмен теплом, их можно приварить к любой печке;
• внутри можно установить хотя бы одну перегородку, как у двухходовой печи;
• лучше в колосниковой решетке сделать много мелких отверстий, чем большие дырки, куда будут просыпаться не догоревшие угли.

Почему популярны печи на отработанном масле?

Главная причина народной любви к самодельным печам – невысокая (или нулевая) стоимость самого агрегата и топлива к нему. Некоторые доморощенные мастера-умельцы делают такие обогревательные приборы в качестве эксперимента и одновременно полезного устройства.

С появлением самодельной печи на отработанном масле отпадает решение вопроса о «пристраивании» вторсырья.

Для особенно продвинутых мастеров изготовление гаражных печей на отработке стало еще одним вариантом бизнеса. Они конструируют модели на заказ и продают их заинтересованным, но не настолько умелым владельцам гаражей

Как же действует агрегат на отработке? Процесс заключается в расщеплении тяжелого с примесями топлива, имеющего довольно сложный состав. По-другому процесс, при котором наблюдается нехватка кислорода и горение не самого топлива, а его паров, называется пиролизом. Принцип действия пиролизного оборудования описан в рекомендуемой нами статье.

Чтобы процесс запустить, необходимо произвести испарение топлива, затем нагреть полученные пары до температуры около +300-400 ºС, после чего сжигание будет производиться самопроизвольно. Останется дожидаться полного сгорания топлива.

Существует 2 схемы, которые используют при самостоятельном изготовлении печей:

• наполнение резервуара маслом и поджигание его, вследствие чего пары испаряются и начинают гореть;
• применение горелки, при котором три зоны (пиролиза, поджигания и догорания) объединяются и делают процесс горения более эффективным, регулируемым и безопасным.

Вторая схема более сложная, требует серьезной доработки топлива и точности изготовления, поэтому рассмотрим более простые модели из первой группы.

Схема устройства простой модели печи на отработке. Воздух, необходимый для поддержки процесса горения, поступает через горловину с заслонкой. Этой же заслонкой можно частично регулировать силу горения

Преимущества использования печки для гаража на масляной отработке:

• простота конструирования и обслуживания устройства;
• экономность расхода топлива – около 1,5-2 л в час;
• отсутствие копоти и нагара;
• безопасность хранения запасов отработки;
• существует возможность подключения воздушного или водяного отопительного контура;

Компактность агрегата тоже крайне важна для небольших помещений.

Недостатки тоже имеются:

• необходимость в регулярной чистке печи и дымохода;
• обязательный элемент – вертикально распложенный дымоход высотой не менее 4 м;
• для печей с форсунками следует использовать только очищенное масло (примерная стоимость фильтрованного продукта – 8-12 руб./л);
• одно из условий хранения отработки – плюсовая температура, то есть необходимо или отапливаемое в зимний период помещение, или зарытый в землю резервуар.

Перед изготовлением/приобретением готовой печи или котла на отработке необходимо рассмотреть все плюсы и минусы самодельных устройств, а потом уже принимать окончательное решение.

Система подачи топлива

   Водопроводную трубу на ½ дюйма (1) вставляем (с запасом) в отверстие под углом (30 – 40о ), привариваем к корпусу печки. Место высверливания отверстия особой роли не играет, так как чаша испаритель сделана мобильной и может быть развернута приемным отверстием в любую сторону.

   Опускаем муфту на окончание трубы и отмечаем дальность вылета (2), обрезаем ее болгаркой, формируя «носик» для более удобного формирования струйки масла (3).

   К трубке  прикручивается обычный водопроводный шаровой кран (4), который будет использоваться в качестве аварийно-резервного, для перекрытия подачи топлива в случае выхода из строя крана на баке с отработкой.

Типы печей для гаража

Пример расчета размеров печи

Описание конструкции

Конструктивно масляная печь состоит из двух камер сгорания, соединенных достаточно широкой трубой с перфорацией. Так как большинство печей делаются из подручных материалов и металлолома, нет смысла придерживаться строгих размеров, гораздо большее значение имеют пропорции отдельных элементов конструкции.

Нижняя камера печи — бак произвольной формы, который при заполнении на 2/3 может вместить 5–7 литров топлива. Мощность печи и скорость сгорания топлива прямо пропорциональная площади нижней камеры. От ее емкости зависит частота подлива масла в печь, поэтому зачастую нижнюю камеру делают весьма объемной, вплоть до 20–30 литров. Таким смещением центра тяжести вниз обеспечивается в том числе и устойчивость конструкции.

К нижней части камеры приваривают 3 или 4 ножки с болтами на концах, чтобы имелась возможность регулировать уровень установки. Также в дно врезается трубка подачи масла, которая изгибается в сифон для гидрозатвора. Конец трубки имеет смысл выводить в соседнюю емкость примерно того же размера, выполняющую роль топливного бака. Дно бака должно быть на 2–3 см ниже дна печки для возможности полного слива масла.

В верхней стенке нижней камеры обязательно вырезается отверстие с подвижной заслонкой для регулировки поступающего воздуха и, соответственно, температуры нагрева масла. Также в верхнюю стенку врезают трубу диаметром не менее 100 мм и длиной в 35–70 см. На ее поверхности в 6 или 8 рядов проделаны отверстия диаметром 12–16 мм на расстоянии 7–10 см друг от друга.

Верхняя камера печи обычно дублирует размерами и формой нижнюю, но может быть и значительно больше. Чем выше внутренний объем, тем более полного сгорания можно добиться, но в слишком просторной камере температура окажется недостаточной.

Следует помнить, что изготовление печи и ее дальнейшая доработка носят сугубо экспериментальный характер, одно и то же изделие в зависимости от условий размещения может работать с разной эффективностью. Со временем из простой буржуйки для отопления гаража или мастерской такая печка может превратиться в полноценный отопительный агрегат для всего дома, способный работать в автоматическом режиме. Для этого печь оснащают капельной подачей масла, водяным теплообменником или принудительным наддувом.

Разновидности печей на отработке

Принцип работы печки на отработке

Гореть отработка, а ведь было определено, что это тяжёлое, загрязнённое масло, будет плохо. Поэтому его надо расщепить. Есть два способа: с помощью кислорода, то есть провести окисление, или способом нагрева. Первый вариант отбрасывается сразу, потому что это затея не на бытовом уровне.

Сам процесс расщепления называется пиролизом. Самый простой метод – использовать горение самого топлива. При этом надо отметить, что пиролиз – процесс саморегулирующийся и самоподдерживающийся. Но перед тем как он начнётся, необходимо отработку нагреть до температуры +400°С, чтобы она стала выделять горючие пары. Как только это произойдёт, пиролиз начнёт сам себя поддерживать и контролировать. И это очень хорошо.

Принцип работы печки на отработке с пиролизным процессом

Поэтому обогреватель, на отработанном масле работающий, − это несложная конструкция. Во всяком случае, не сложнее обычной кастрюли. Потому что, по сути, это ёмкость, в которой нагревают топливо. Именно в ней и происходят пиролизные процессы. Основная конструктивная особенность такого агрегата – труба с множеством сквозных отверстий. Именно по ней поднимаются горючие пары, а через отверстия внутрь поступает свежий воздух, обогащая пары кислородом. Эта смесь и сгорает в верхней камере, выделяя тепловую энергию.

Недостатки принципа сжигания отработанного масла для его же нагрева

Как показывает практика, именно такую печь на отработке устанавливают в гаражах. Но у этой конструкции есть серьёзные недостатки:

1. Этот прибор работает с открытым пламенем, что недопустимо в помещениях, где хранятся нефтепродукты.
2. Металлическая поверхность печки нагревается докрасна. То есть, такой агрегат – это высокая вероятность ожогов и пожаров.
3. Если кто-то хочет получить высокую тепловую мощность печи, то это не тот вариант. Такие нагреватели могут выдавать тепло не более 15 кВт.
4. Самостоятельно остановить горение топлива в этой конструкции не получится. Оно должно полностью выгореть.
5. Тушить порошковым огнетушителем такую печь нельзя. Порошок, попавший на раскалённый металл, тут же взрывается. Поэтому только углекислотные огнетушители.

Поэтому очень важно понимать, что сделанная своими руками печь на отработанном масле – это в первую очередь сварная конструкция. Никаких сборочных креплений

Как избежать недостатков

Итак, самая опасная часть печки – резервуар, в котором нагревается отработка. Поэтому идеальный вариант – избавиться от него. Эта проблема давно решена на уровне промышленных котлов, работающих на мазуте. Для чего используются специальные горелки. Именно в них совмещают сразу несколько процессов сгорания топлива, а именно: пиролиз, сгорание и дожиг.

Когда стоит задача изготовления своими руками горелки на отработке, чертежи для многих мастеров не нужны. Потому что конструкция её не очень сложная, хотя специфика изготовления достаточно тонкая. Есть несколько конструктивных исполнений горелок.

Самый простой вариант такой горелки – пламенная чаша. По сути, это тарелка, разогретая до максимальной температуры, на плоскость которой капает отработанное масло. Топливо просто вспыхивает и тут же сгорает. Стопроцентный эффект. Основная задача – разогреть тарелку до требуемой температуры.

Но, как показывает практика, такие горелки всё равно до конца отработку не сжигают. Поэтому чащу дополняют трубой с отверстиями, где происходит смешивание остатка горючих паров с кислородом. И всё это дожигается в верхней камере сгорания.

Принцип действия

Если просто взять и поджечь отработку, оно тут же начнет чадить. Поэтому топливо следует нагреть до определенной температуры, при которой оно начнет испаряться. То есть сгорать должны только летучие вещества, выделяемые из масла.

Для этого в конструкции печи на отработке (см. видео ниже) необходимо предусмотреть не одну, а две камеры. В первую, нижнюю, через небольшое отверстие будет заливаться топливо. Для розжига в это же отверстие бросают подожженную ветошь или бумагу.

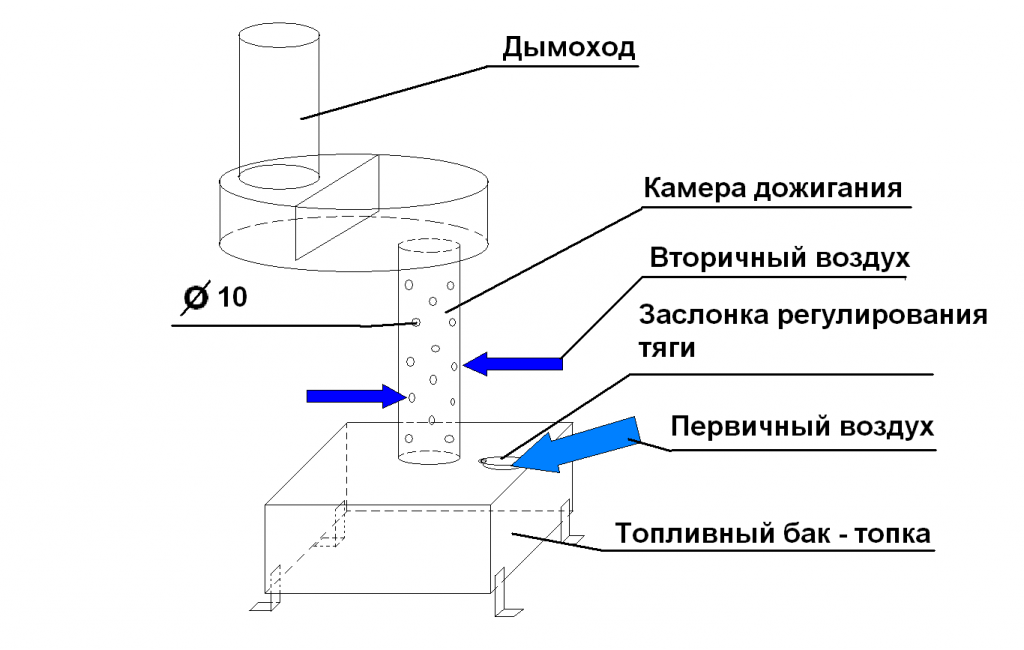

Чертеж простейшей печи

После закипания топлива (не горения, а лишь закипания) образующиеся летучие вещества попадают через трубу в камеру вторую. Одновременно при переходе через нее газы будут насыщаться кислородом, способствующем горению. Для этих целей в трубе предусматривается перфорация. Воспламеняться газы начинают уже в трубе, а догорают во второй камере. Причем подача должна осуществляться небольшими дозами.

Чтобы горячий воздух задерживался в трубе дольше, а не улетал в дымоход, в верхней камере делают перегородку. Для обеспечения подачи воздуха в первой камере необходимо сделать заслонку. После закипания масла ее перекрывают. Заслонку можно установить на отверстии для заливки топлива.

Для подобных печей требуется дымоход значительной длины – от 4 м. В отапливаемом помещении для удаления отходов сгорания необходимо будет предусмотреть и надежную вентиляцию.

Благодаря подобной конструкции дыма и копоти при сжигания отработки не образуется. При правильно проведенных расчетах при сгорании газов появляется лишь голубовато-белое пламя. Расход горючего в подобных конструкциях составляет около 1-2 л/час.

Печи на отработке требуют частой очистки. Поэтому ее следует сделать разборной, а емкость для заливки топлива в нижней камере выдвижной.

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

• болгарка с отрезным и шлифовальным кругом;
• листовой металл и трубы;
• сварочный аппарат и электроды;
• уголки металлические;
• краска по металлу, выдерживающая воздействие высоких температур.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.
