Что это такое?
Бетонные перемычки согласно нормативным требованиям состоят из нескольких элементов:
- арматурного каркаса, повышающего прочностные характеристики, предотвращающего растрескивание при нагрузке;
- прочного бетонного монолита, размеры которого определены ГОСТом;
- элементов для строповки, необходимых для погрузо-разгрузочных работ, быстрого и безопасного монтажа.
В местностях с холодным климатом для производства применяются морозостойкие бетоны. Прочность армирующей части рассчитывается в зависимости от изгибающих нагрузок, под которыми будут эксплуатироваться конструкции.
Этот тип железобетонных изделий используется при строительстве, и выполняет такие задачи:
- дверные и оконные перемычки увеличивают нагрузку, которую выдерживают проемы;
- являются компенсаторами при действии разных типов нагрузок, например, над дверными проемами;
- помогают создать силовой контур, увеличивающих несущую способность конструктивных элементов;
- являются надежным контуром, на котором монтируется кровля.
В зависимости от размеров и прочностных характеристик изделий, они могут использоваться при монтаже эстакад, путей для подъемных кранов или городских трамваев.
В строительстве железобетонные перемычки над окнами или дверными поемами могут устанавливаться в кирпичных, блочных (в том числе из пено- и газобетона), каменных или монолитных зданиях.
Что это такое?
Специалисты называют перемычкой конструктивный элемент, участвующий в перекрытии проемов, что несет основную массу кладки и распределяет нагрузки материалов (кирпичей, цементного раствора, перекрытия).
Вместо них можно самостоятельно изготовить монолитные армированные перемычки, соответствующие габаритам проема и распределяемой нагрузке.
Разница в заводском и самостоятельном изготовлении в том, что готовое изделие может стоить дороже, чем самодельное и имеет качественный знак. Независимо от способа изготовления, принято различать такие виды перемычек:
Несущие. Имеют балочный вид, с усилением, который используют для поддержки плит перекрытия.
- Ненесущие. Нужны для распределения нагрузки кладки.
- Прогоны. Представлены очень большими размерами. Используются для грандиозных построек.
- Карандаши. Тонкие конструкции для дверных проемов, с толщиной перегородок 120 мм.
- Ригеля. Выполнены с полкой, которая нужна для упора конструкции, расположенной выше.
Самыми распространенными считаются первые два вида конструкций (несущие, а также ненесущие), выполняемые по технологии, в соответствии с установленными нормативными правилами. Они, например, делятся на брусковые (ПБ) и плитные (ПП). Перемычки помогают сдерживать уложенные кирпичи от смещения, а стену – от разрушения.

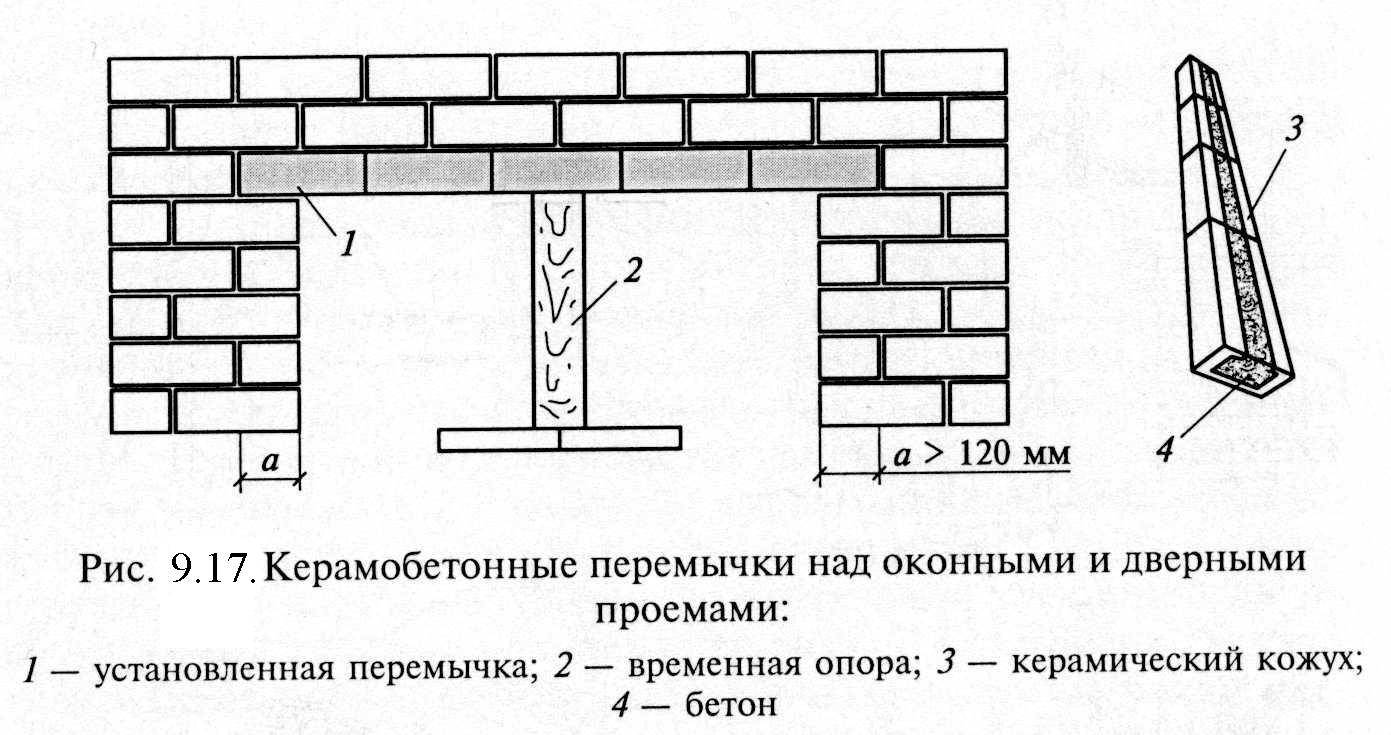

Что такое перемычки над окнами, и зачем они нужны?
Если подойти к какому-нибудь строящемуся дому и взглянуть на прямоугольные проемы для дверей или окон, то можно заметить, что верхнюю его часть составляет особая кладка или протянутая поперек балка. Именно на эту нехитрую конструкцию приходится нагрузка от строительных элементов, идущих выше над ней. Вне зависимости от размера перемычек, они нужны для:
- придания надежности стеновой конструкции – несущая поверхность становится опорой всего здания, и нельзя допустить, чтобы она обрушилась;
- создания определенной формы оконной выемки – перемычки могут представлять собой классическую горизонтальную балку, а могут быть выполнены в виде игривой арки;
- основы под потолок и продолжения обустройства стен.
Расчет площади проема происходит задолго до начала строительных работ. Поменять его габариты или форму в процессе возведения здания хотя и возможно, однако может потребовать значительных изменений в проекте, чтобы равномерно распределить весовую нагрузку строения.

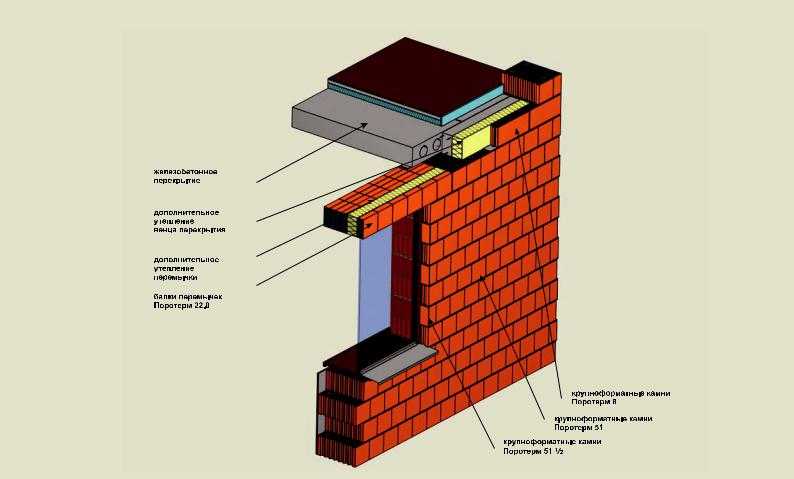

Утепление
Кроме надежности, которая, несомненно, важна в первую очередь во время перекрытия перемычками, необходимо также подумать про комфорт, который они могут нарушить. Сейчас речи идет о возможном «мостике холода», который может возникнуть при недостаточном или неправильном утеплении наружных стен, дверных или оконных проемов.
Утепление и устройство ЖБИ перемычке внутри стены
Утепляя перемычки железобетонные для окон или любого другого проема, необходимо запомнить, что достичь качественного результата можно лишь при условии, что слой теплоизоляционного материала будет не меньше 10 см. Это необходимо для того, чтобы коэффициент теплопередачи стены и перемычек совпадали. В качестве теплоизоляционного материала рекомендуется использовать минеральную вату или пенополистерол.

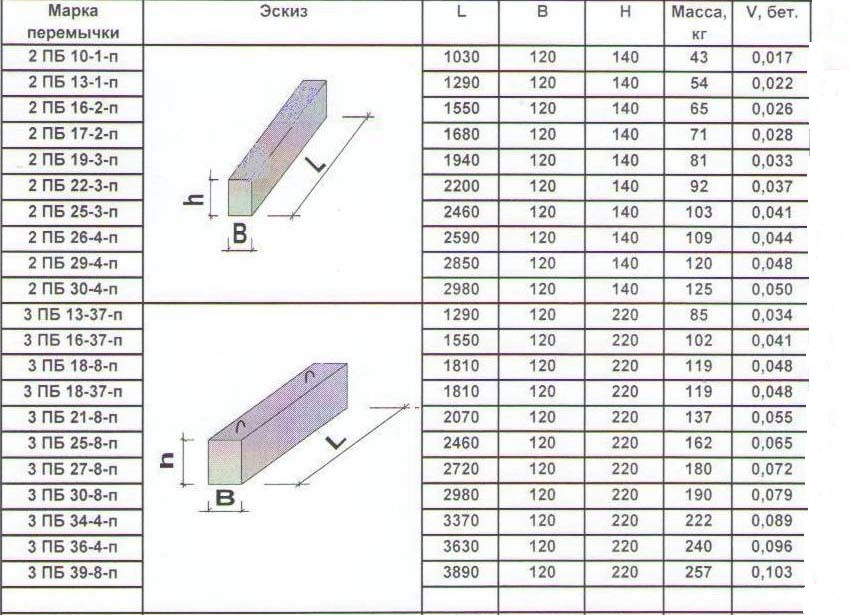

Таблица размеров
| Наименование | Объем, м.куб | Вес кг | Габариты мм |
| Перемычки железобетонные | |||
| 1ПБ-10-1п | — | — | — |
| 1ПБ-13-1п | — | — | — |
| 1ПБ-16-1п | 0,012 | 30 | 1550х120х65 |
| 1ПП-12-3 | — | — | — |
| 2ПБ 16-3 п | — | — | — |
| 2ПБ-10-1п | 0.017 | 43 | 1030х120х140 |
| 2ПБ-13-1п | 0.022 | 54 | 1290х120х140 |
| 2ПБ-16-2п | 0.026 | 65 | 1550х120х140 |
| 2ПБ-17-2п | 0.028 | 71 | 1680х120х140 |
| 2ПБ-19-3п | 0.033 | 81 | 1940х120х140 |
| 2ПБ-22-3п | 0.037 | 92 | 2200х120х140 |
| 2ПБ-25-3п | 0.041 | 103 | 2460х120х140 |
| 2ПБ-26-4п | 0.044 | 109 | 2590х120х140 |
| 2ПБ-27-4п | 0.045 | 110 | 2690х120х140 |
| 2ПБ-29-4п | 0.048 | 120 | 2850х120х140 |
| 2ПБ-30-4п | 0.05 | 125 | 2980х120х140 |
| 2ПБ-34-4п | 0.11 | 125 | 2980х120х140 |
| 2ПГ-39-31 | 0,317 | 792 | 3890х250х440 |
| 2ПГ-44-31 | 0,359 | 897 | 4410х250х440 |
| 2ПГ-48-31 | 0,391 | 977 | 4800х250х440 |
| 2ПГ-50-31 | 0,693 | 1733 | 5000х380х440 |
| 2ПП 14-4 | 0,076 | 190 | 1420х380х140 |
| 2ПП 17-5 | 0,089 | 223 | 1680х380х140 |
| 2ПП 18-5 | 0,096 | 241 | 1810х380х140 |
| 2ПП 21-6 | 0.11 | 280 | 2070х380х140 |
| 2ПП 23-7 | 0,124 | 310 | 2330х380х140 |
| 2ПП 25-8 | 0,131 | 2460х380х140 | |
| 3ПБ-13-37п | 0,034 | 85 | 1290х120х220 |
| 3ПБ-16-37п | 0,041 | 102 | 1550х120х220 |
| 3ПБ-18-37п | 0,048 | 119 | 1810х120х220 |
| 3ПБ-18-8п | 0,048 | 119 | 1810х120х220 |
| 3ПБ-21-8п | 0,055 | 137 | 2070х120х220 |
| 3ПБ-25-8п | 0,065 | 162 | 2460х120х220 |
| 3ПБ-27-8п | 0,072 | 180 | 2720х120х220 |
| 3ПБ-30-8п | 0,079 | 197 | 2980х120х220 |
| 3ПБ-34-4п | 0,089 | 222 | 3370х120х220 |
| 3ПБ-36-4п | 0,096 | 240 | 3630х120х220 |
| 3ПБ-39-8п | 0,103 | 257 | 3890х120х220 |
| 3ПП-14-71 | 0,117 | 293 | 1400х380х220 |
| 3ПП-16-71 | 0,13 | ||
| 3ПП-18-71 | 0,151 | 378 | 1810х380х220 |
| 3ПП-21-71 | 0,173 | 433 | 2070х380х220 |
| 3ПП-27-71 | 0,227 | 568 | 2720х380х220 |
| ЗПП -30-10 | 0.249 | ||
| 4ПБ-30-4п | 0,104 | 259 | 2980х120х290 |
| 4ПБ-44-8п | 0,154 | 384 | 4410х120х290 |
| 4ПБ-48-8п | 0,167 | 418 | 4800х120х290 |
| 4ПБ-60-8п | |||
| 4ПГ-30-40 | 0,301 | 753 | 2980х380х290 |
| 4ПП-12-4 | 0,038 | 95 | 1160х510х65 |
| 5ПБ-18-27п | 0,1 | 250 | 1810х250х220 |
| 5ПБ-21-27п | 0,114 | 285 | 2070х250х220 |
| 5ПБ-25-27п | 0,135 | 338 | 2460х250х220 |
| 5ПБ-25-37п | 0,135 | 338 | 2460х250х220 |
| 5ПБ-27-27п | 0,15 | 375 | 2720х250х220 |
| 5ПБ-27-37п | 0,15 | 375 | 2720х250х220 |
| 5ПБ-30-27п | 0,164 | 410 | 2980х250х220 |
| 5ПБ-30-37п | 0,164 | 410 | 2980х250х220 |
| 5ПБ-31-27п | 0,171 | 428 | 3130х250х220 |
| 5ПБ-32-20п | 0,176 | 440 | 3200х250х220 |
| 5ПБ-34-20п | 0,185 | 469 | 3370х250х220 |
| 5ПБ-36-20п | 0,2 | 500 | 3630х250х220 |
| 5ПП-17-6 | 0,12 | 300 | 1650х510х140 |
| 5ПП-23-10 | 0,166 | 416 | 2330х510х140 |
| 6ПБ 35-37п | 0,254 | 630 | 3500х250х290 |
| 6ПГ-60-31 | 0,826 | 2065 | 5960х380х440 |
| 6ПП 30-13 | |||
| 7ПП-12-3 | |||
| 8ПБ-10-1п | |||
| 8ПБ-13-1п | 0,014 | 35 | 1290х120х90 |
| 8ПБ-16-1п | 0,017 | 42 | 1550х120х90 |
| 8ПБ-17-2п | 0,018 | 45 | |
| 8ПБ-19-3п | 0,021 | 52 | 1940х120х90 |
| 8ПП-18-71 | 0,131 | 327 | 1810х380х190 |
| 8ПП-21-71п | 0,149 | 374 | 2070х380х190 |
| 8ПП-23-7 | 0,168 | 421 | 2330х380х190 |
| 8ПП-27-71п | 0,196 | 491 | 2720х380х190 |
| 9ПБ-13-37п | 0,029 | 74 | 1290х120х190 |
| 9ПБ-16-37п | 0,035 | 88 | 1550х120х190 |
| 9ПБ-18-37п | 0,041 | 103 | 1810х120х190 |
| 9ПБ-18-8п | 0,041 | 103 | 1810х120х190 |
| 9ПБ-21-8п | 0,047 | 118 | 2070х120х190 |
| 9ПБ-22-3п | 0,05 | 125 | 2200х120х190 |
| 9ПБ-25-3п | 0,056 | 140 | 2460х120х190 |
| 9ПБ-25-8п | |||
| 9ПБ-26-4п | 0,059 | 148 | 2590х120х190 |
| 9ПБ-27-8п | 0,062 | 155 | 2720х120х190 |
| 9ПБ-29-4п | 0,065 | 162 | 2850х120х190 |
| 9ПБ-30-4п | 0,068 | 170 | 2980х120х190 |
| 9ПП-17-6 | 0,077 | 193 | 1680х510х90 |
| 10ПБ 21-27п | |||
| 10ПБ-25-37п | 0.117 | 292 | 2460х250х190 |
| 10ПБ-27-37п | 0.129 | 323 | 2720х250х190 |
Укрепление проема в несущих стенах
Часто при перепланировке квартиры или дома возникает необходимость проделывания дверного проема в несущей стене. Особенно это касается блочных домов, в которых все стены по умолчанию являются несущими. Работы с такими конструкционными элементами необходимо вести очень аккуратно, так как рассчитанные нагрузки на них не учитывали наличия проемов. Если в частном домовладении хозяин может делать перепланировку на свой страх и риск, то в многоквартирных домах такие работы должны быть согласованы с надзорными органами.
Процесс демонтажа проема в несущей стене начинается с укрепления его свода. Для этого необходимо на стену нанести разметку самого проема. Затем по линии свода делаются пропилы глубиной не менее 100 мм. Если стена кирпичная, то пропил лучше делать в месте соединения рядов кирпича. Во-первых, это намного проще сделать, а во-вторых, лучше оставлять полный кирпич. Пропил можно сделать при помощи болгарки. Его длина должна быть на 100 мм больше с каждой стороны, чем ширина проема. В пропилы вставляются стальные уголки размером 100Х100 мм с толщиной полки 8 мм.
После того как уголки вставлены, в каждом из них сверлятся отверстия диаметром 8-10 мм через каждые 250 мм. Отверстия с каждой из сторон должны совпадать. Сквозь них вставляется арматурные прутья соответствующего диаметра. На выходе с каждого отверстия пруты подвариваются и обрезаются заподлицо. Теперь можно аккуратно начинать демонтаж стены. После того как будут убраны 2-3 ряда кирпича, два уголка в торце свариваются между собой при помощи стальных полос. Их приваривают каждые 200 мм. После этого можно смело выбивать весь проем. Чтобы боковые его торцы не начали обваливаться, их укрепляют при помощи уголков. Для этого можно использовать уголки 50Х50 мм с толщиной полки до 5 мм. Они также соединяются стальными полосами. С боковых частей к уголкам привариваются стальные закладные, которые крепятся к стене анкерными болтами. Порог нового проема усиливается арматурой и заливается бетоном. Теперь проем будет достаточно крепким, чтобы выдержать любую нагрузку, которую оказывает на него перекрытие.
Разновидности изделий
Перемычки, применяемые для обустройства стен из кирпича, бывают разными:
- железобетонными,
- металлическими (делаются из швеллера и уголков),
- кирпичными,
- деревянными,
- ячеистыми сборными,
- армокирпичными.

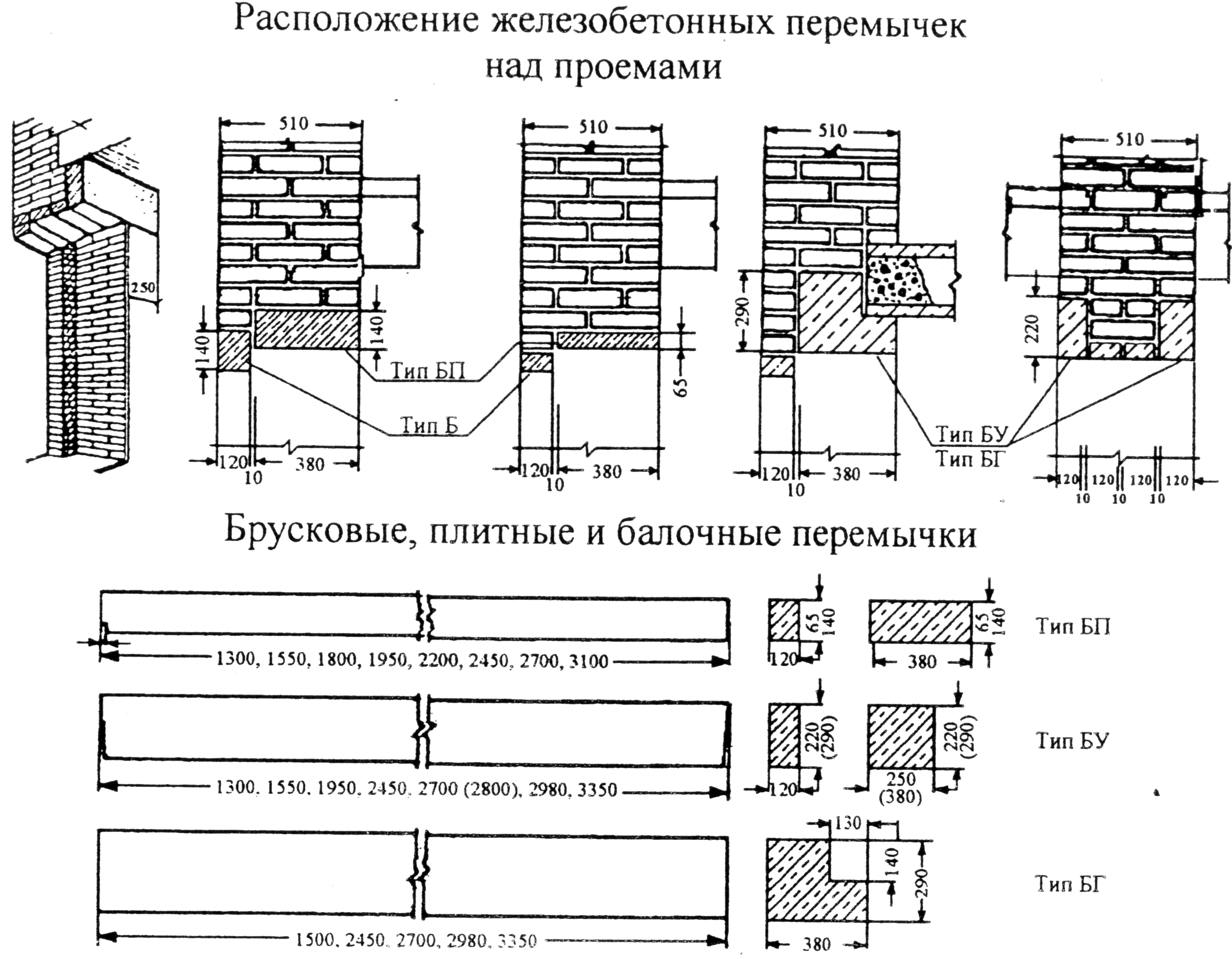

Железобетонные
Железобетонные изделия бывают сборные и монолитные. Сборные включают в себя такие виды, как:
- брусковый (ПБ) квадратного или прямоугольного сечения (ширина-максимум – 250 мм, длина – 1031-5960 мм);
- плитный (ПП), двух вариантов по ширине (1 – 381 мм, 2 – 511 мм), высоте (141-221 мм) и длине (по максимуму – 2981 мм);
- балочный (ПГ), со ступенчатым сечением (выпирающей полкой для опора плиты перекрытия), по ширине 250, 380, 510 мм, длине – 1550-5950 мм.
Встречается также фасадный вид перемычки, но специалисты часто относят его к ПГ, но с небольшой разницей – на торцах полка сделана с выемками, и хорошо просматривается с фасада.
ПП и ПБ считаются взаимозаменяемыми. Они имеют идентичную высоту и длину, но различаются только шириной. Такой вариант используется в том случае, если в наличии на стройплощадке нет перемычек плитного типа.
Монолитные перемычки устраиваются в самой стене с помощью опалубки. Одновременно выполняют расчет высоты конструкции (1/10-1/12 от размеров проема), с обязательным выполнением армирования (металлические стержни с диаметром до 12 мм).
Металлические
Для таких перемычек используют стальной прокат. Они могут делать перекрытия на 2-5 м, и закладывать их можно как в несущие части, так и ненесущие. Для кирпичных стен, наряду с ЖБ-изделиями – это один из идеальных вариантов.
Такое изделие выдержит очень большие нагрузки, так как оно – долговечное. Поскольку длина может быть у таких перемычек любая, то здесь не возникает вопросов при обустройстве проемов нестандартной ширины.
Уголки из стали имеют номерной ряд, для возведения стеновых конструкций особенно рекомендуются номера 10-12.
Кирпичные
Обустраиваются по прямой линии или криволинейной (арка). Прямоугольный вариант укладывают на опалубку, по правилам укладки и перевязки кирпичей. Здесь можно создавать клинчатую форму по вертикальным швами кладки.
Нужно следить, чтобы швы получались наклонными, и не было сдвига кирпичей по вертикали. В работе обязательно учитывается показатель ширины проема.
Стрелы подъема находятся при этом в промежутке 1/6 — 1/10 от ширины проема. Криволинейные арки выкладываются на специально изготовленное кружало – дугообразное приспособление из металла или фанеры.
Металлическое кружало для арок на практике более предпочтительнее, так как его форму легко выровнять или согнуть.
Деревянные
устраивают из досок хорошего качества, специальных пластин и бревен
Перемычки из дерева легко соорудить своими руками. Они могут простоять долгие годы (более 50 лет), но должны быть обязательно изолированы от проникновения влаги.
Поэтому при их монтаже изделия обязательно оборачивают изолирующим материалом (из полипропилена, резины, рубероида, полиэтилена). В современном строительстве все реже используют такие перекрытия, несмотря на их самую доступную стоимость, так как изделия из ЖБ и металла являются более долговечными.
Ячеистые сборные
Такие изделия выполняют из ячеистых бетонов, которые бывают армированными и арочными. Высота такой перемычки 125 мм, а глубина ее опоры составляет 200-250 мм. Такой вид перемычек для кирпичных стен пока не слишком распространен.
Многие специалисты считают, что данный материал больше подходит для стены, построенной из такого же ячеистого бетона.
Армокирпичные
Делаются из кирпича и арматурных металлических составляющих – отсюда и происходит их название. Их создают по такому же принципу, как и кирпичные –прямыми или арочными.
Существует еще один способ укладки данного вида – в виде свода обрушения. Такой способ способен выполнить только профессионал.
Каждый их перечисленных видов перемычки по-своему хорош. Какой из них подходит в каждом конкретном случае, зависит от времени постройки (ремонт старого, новостройка), используемых дополнительных материалов, помимо кирпичей, имеющегося плана и схемы строения (чертежа), пожеланий заказчика и материальной составляющей.
Железобетонная
Для усиления проема в несущей стене дома чаще всего используются железобетонные перемычки. Предварительно произведенный расчет позволяет определить какой именно элемент окажется наиболее подходящим в данном случае. Изготовить такое усиление проема можно непосредственно на месте, используя опалубку, арматуру и жидкий бетон.
Для ускорения процесса чаще всего применяются уже отлитые элементы. Для того чтобы закрепить их в несущей стене дополнительно рекомендуется использовать арматуру для укрепления боковин проема. Иными словами, металл закладывается на те участки, которые непосредственно контактируют с железобетонной деталью.
Основным требованием в этом случае является соблюдение правил установки. Перемычка должна полностью охватывать проем и заходить внутрь стенки примерно на 25 см. Точные требования определяются конкретным типом строения. Для каждого вида перемычки и его соотношения с шириной проема выведены особые стандарты.
В основном используются прямые изделия с металлическим наполнением. Однако, в отдельных случаях можно изготовить перемычку по заданному шаблону, которая будет повторять форму проема и при этом действовать, как усиление для несущей конструкции.
Расчет перемычки в стене
Точный расчет выполняется в процессе подготовки проекта. Для этого нужно учитывать специфику строительного материала, потенциальную нагрузку, оказываемую на проем и особенности самого сооружения. Основными параметрами для того чтобы произвести итоговый расчет усиления дверного проема в несущей стене являются:
- прочность: 1,12 * сопротивление детали * сопротивление материала;
- прогиб: нормативный момент * расчетная длина перемычки / (10 * момент инерции * модуль упругости материала) = 1/200;
- нагрузка, в том числе от верхней кладки и перекрытий: толщина проема * ширину проема * высоту кладки * удельный вес материала;
- момент сопротивления: расчетная нагрузка/8/расчетное сопротивление материала;
- момент инерции: глубина опирания перемычки * момент инерции материала * расчетная длина детали / (10 * модуль упругости материала).
Все параметры, необходимые для выполнения расчета следует находить по формулам в определенной последовательности. Данные для некоторых из них можно получить, проанализировав свойства используемых материалов и проектные данные для проема и дома в целом.
Опираясь на эти показатели можно получить итоговый результат, который и покажет все необходимые параметры для обустройства перемычки для проема несущей стенки дома. При соблюдении нормативов здание не будет проседать и будет вполне безопасным для его эксплуатации.

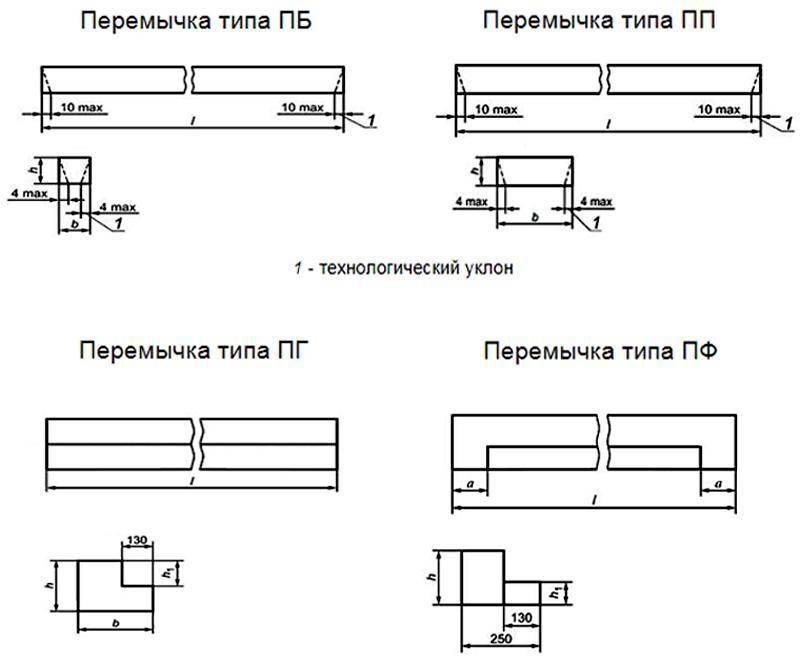

Виды и маркировка перемычек
Согласно нормативам ГОСТ 948-2016, промышленностью предлагается несколько основных видов ж/б перемычек:
- Брусковые (ПБ) со стороной сечения не более 25 см. В зависимости от марки изделия, его длина может быть от 1030 до 5960 мм. Стандартизированная брусковая перемычка может иметь 10 разных длин, каждая из которых имеет два подвида с разной массой и системой армирования.
- Плитные (ПП) составляются из нескольких брусковых и имеют ширину более 250 мм, имеют прямоугольное сечение.
- Перемычки Г-образного типа (ПГ) делаются с выемкой в четверть по всей длине, что позволяет использовать их в местах примыкания плит перекрытий.
- Фасадные (ПФ) закрывают проемы снаружи зданий за счет четвертного уступа.
В особых случаях нормативы допускают использование наклонных граней и торцов, но при этом площадь опорной плоскости может незначительно снижаться. Для заливки бетонных перемычек применяются бетоны марки М250 (В20) и выше.
Как и для любых других железобетонных изделий, для перемычек разработаны маркировки, согласно действующим ГОСТам. Эти обозначения представляют собой буквенно-цифровой набор, и наносятся на одну из сторон каждого изделия:
- цифра вначале показывает порядковый номер поперечного сечения;
- сочетание букв ПП или ПБ указывает не тип сечения элемента;
- число после буквенного обозначения указывает на длину в дециметрах;
- следующая цифра указывает на нагрузку, которую выдерживает элемент в кН/м;
- индекс, отвечающий за материал применяемого арматурного каркаса;
- индекс «п» говорит о наличии петель для монтажа, выступающая арматура для крепления выступов и балконов обозначается «а», такелажные проушины или закладные элементы обозначаются буковой «б».
Любая железобетонная перемычка, брусковая или плитная укрепляется арматурным каркасом. В этих конструкциях используются несколько типов продольной и поперечной арматуры, качество материалов регулируются ГОСТами.
Плитные и брусковые виды имеют свои стандартные типоразмеры, указанные в нормативной документации. При подборе можно использовать такую схему:
Например, в технической документации указывается, что в оконных проемах используются железобетонные балочные несущие перемычки 3ПБ-25-8Aт800п. Это означает, что нужно устанавливать элементы с поперечным сечением 12 на 22 см, длиной 246 см, расчетная нагрузка 8 кН/м, металлический каркас сделан из стали Aт800, с монтажными петлями.

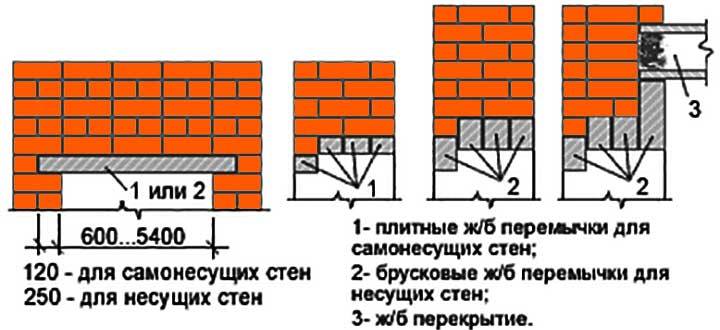

Варианты обустройства перемычек
В зависимости от места установки, различаются виды монтируемых перемычек над окнами.
Как известно железобетонные плиты перекрытия опираются на две стороны.
Стена, на которую опирается плита, является несущей. А стена, на которую не опирается плита перекрытия, является самонесущей. Т.е. несет сама себя.
На наружных стенах перемычки еще не смонтированы
Так вот оконные проемы, расположенные в несущих стенах перекрывают усиленными перемычками — 3ПБ. А в самонесущих стенах перемычками 2ПБ. Длина перемычки подбирается равной ширине оконного проема плюс опирание не менее 250 мм с каждой стороны.
Способы монтажа
Рассмотрим, как сделать перемычку над окном, подробнее.
Устройство с помощью U-блоков
Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.
Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):
- при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
- при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.
Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.
Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.

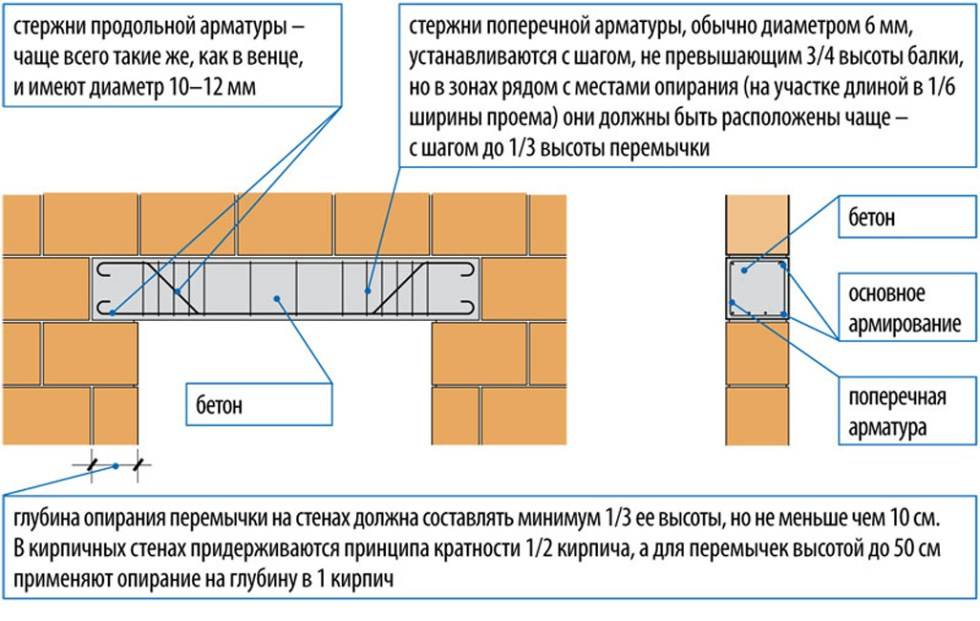

Устройство армированных перемычек
Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.
Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:
- подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
- при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
- на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.
Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.
Устройство на уголках или арматурных стержнях
Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.
Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.
Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:
- стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
- минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
- уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
- металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.
Вот ещё вариант:
Важно!Если предполагается выполнять оштукатуривание газобетонного строения, то металлические перемычки из уголков нужно оборачивать специальной штукатурной сеткой.
Железобетонная
Для усиления проема в несущей стене дома чаще всего используются железобетонные перемычки. Предварительно произведенный расчет позволяет определить какой именно элемент окажется наиболее подходящим в данном случае. Изготовить такое усиление проема можно непосредственно на месте, используя опалубку, арматуру и жидкий бетон.
Для ускорения процесса чаще всего применяются уже отлитые элементы. Для того чтобы закрепить их в несущей стене дополнительно рекомендуется использовать арматуру для укрепления боковин проема. Иными словами, металл закладывается на те участки, которые непосредственно контактируют с железобетонной деталью.
Основным требованием в этом случае является соблюдение правил установки. Перемычка должна полностью охватывать проем и заходить внутрь стенки примерно на 25 см. Точные требования определяются конкретным типом строения. Для каждого вида перемычки и его соотношения с шириной проема выведены особые стандарты.
В основном используются прямые изделия с металлическим наполнением. Однако, в отдельных случаях можно изготовить перемычку по заданному шаблону, которая будет повторять форму проема и при этом действовать, как усиление для несущей конструкции.
Схема выполнения железобетонной перемычки
Перед тем, как приступить к расчету внимательно ознакомьтесь с инструкцией во избежания ошибок.
Тип 1
Длина пролета (L) — расстояние между краями опор над проемом, который перекрывает металлическая перемычка.
Ширина кладки (В) — данная величина зависит от того, какой вариант ваш (см. рисунок):
Вариант 1 — перемычка воспринимает нагрузку от всей толщины стены.
Вариант 2 — перемычка воспринимает нагрузку от части стены, например, только от облицовочного кирпича.
Материал кладки — здесь Вы выбираете материал, из которого сделана стена. В случае же, если его не нашлось или Вы используете материал с другой плотностью (так как такие материалы, как пенобетон, керамзитобетон, газосиликат в расчете заведены с максимальными плотностями, т.е. самые тяжелые), то можно выбрать плотность материалов из предложенных.
с. пуст. — силикатный пустотелый.
с. полн. — силикатный полнотелый.
к. пуст. — керамический пустотелый.
к. полн. — керамический полнотелый.
керам. бетон — керамзитобетон.
Высота кладки (Н) — здесь нужно быть особенно внимательным. Итак, существует 2 случая (см. рисунок):
Случай 1 — когда расстояние между проемами по высоте больше, чем пол пролета, т.е. H>L/2, или над проемом никаких проемов больше нет. В этом случае графа «Н» остается пустой или там ставится цифра 0.
Случай 2 — расстояние между проемами меньше, чем пол пролета, H Пример подбора профиля для металлической перемычки. В качестве перемычки будет использоваться неравнополочный уголок по ГОСТ 8510-86. Получаемые значения по расчету Wтреб = 0,61 см 3 , Jтреб =1,90 см 4 . И так как мы подбираем профиль по прогибу, то ориентируемся на Jтреб. Ближайшее большее значение по направлению Х у уголка L32х20х4 с Jx = 1,93 см 4 , по направлению Y — L40x30x4 с Jy = 2,01 см 4 .
