Петли для калитки на болтах: установка на профнастил и дерево

Выбираем петли

Выбор осуществляется с учётом размера и массы створок. Например, к воротам для гаража из металла потребуются более прочные петли с опорным подшипником, чем для калитки. В магазинах предлагают разнообразные виды:

1. Каплевидные с опорным подшипником рассчитаны на вес до 400 кг.
2. Цилиндрические благодаря усилителю, который работает как распределитель нагрузки, и опорному подшипнику обеспечивают лёгкость открывания при нагрузке до 600 кг.
3. Сквозные выбираются, если невозможно приварить петли или закрепить болтами. Фиксация производится с помощью сквозного отверстия в стойке. К створке крепятся гайками. Максимальная нагрузка до 200 кг.
4. 3-хсекционные трудно взломать, используются для навески тяжёлых створок.
5. Кованые функциональны, и применяются как украшение деревянных ворот.
6. Стальные петли-стрелы часто устанавливают на гаражные ворота, сделанные из толстого металла.
7. Петли с возможностью регулирования по высоте полезны, если положение опорных стоек может изменяться.

Монтаж петель на створках и опорах

Масса ворот и материал, из которого изготовлены створки и опорные стойки, определяют способ их крепления. На легкие конструкции из дерева петли, как правило, навешиваются с помощью саморезов. Петля фиксируется на фасадной части створки саморезами по дереву соответствующего размера. Далее створка прислоняется к установленной строго вертикально опоре в свое штатное положение. На ней отмечаются места крепления второго сегмента, после чего петля закрепляется на опоре такими же саморезами по дереву.

Приварка петель — процесс достаточно сложный, который лучше доверить профи.

Следует отметить, что крепить петли саморезами можно не только к створкам, выполненным из дерева, но и также и из бетона или к легким рамочным конструкции с полотном из профнастила.

Для массивных ворот, изготовленных из металла, приемлем единственный способ крепежа посредством электрической или газовой сварки. Если установить петли на саморезы под силу даже неопытному человеку, то сварочные работы следует производить только при наличии соответствующего навыка. В противном случае, целесообразно обратиться к профессиональным сварщикам.

Изготовление ворот из пиломатериала

Калитка из профнастила

Для ворот и калитки из профнастила важно подобрать подходящие по типу и размеру петли. Правильно выбранные изделия улучшат эстетику всей конструкции и значительно продлят годы ее службы

Профилированное металлическое полотно, как стройматериал, очень популярно в каждом регионе страны.

Оно обладает невысокой стоимостью, хорошими техническими характеристиками, устойчивостью к капризам природы.

С ним легко работать. Профнастил имеет разные маркировки, уровни жесткости, формы волн и их высоту.

Крепление петель к каркасу калитки из профнастила

Кроме того, профнастил красив и имеет широкий перечень дополнительных преимуществ. Договор на установку забора из профнастила образец? Данный стройматериал может быть как простой оцинкованный, так и окрашенный краской с полимерными компонентами. Именно окрашенный профнастил рекомендуется для изготовления калиток, заборов и ворот.

Такое металлическое полотно имеет 2 слоя защиты:

• анодный;
• краска.

Средний вес профилированного листа составляет около 5 кг на м2. Это позволяет использовать для крепления калитки не самые массивные и сложные, а значит, не самые дорогие петли.

Схема для установки калитки из профнастила

В качестве каркаса под полотно зачастую используют металлопрокат, например, квадратные трубы. Опорные столбы также делаются из труб (100 мм). Высота столбов определяется высотой калитки, к которой добавляется не менее 130 см, которые будут закопаны в грунт.

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Разновидности петель и их монтажа

Петли можно разделить на несколько видов:

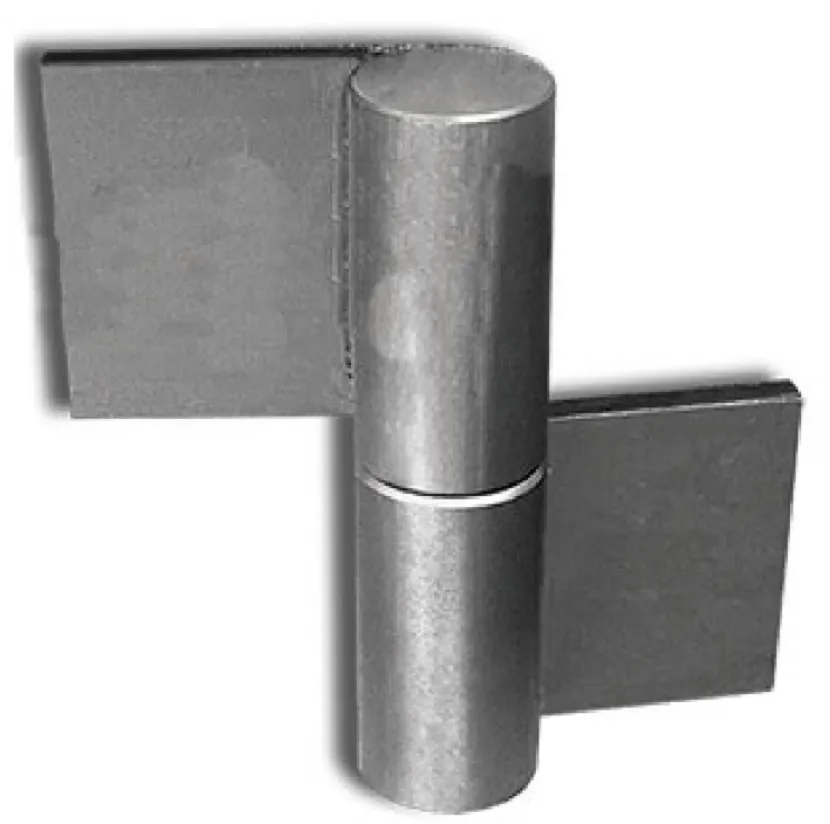

Цилиндрические с подшипником для опоры.

Применяются для монтажа стандартных ворот, не слишком тяжелых по весу. На такие системы не рекомендуется делать нагрузку более 0,4 тонн так как это их наибольший допустимый вес. О такой информации следует спрашивать до приобретения потому, что для каждой модели и фирмы он может меняться.

Выглядят они как цилиндр, который делится на 2 части. Одна из них имеет окончание в виде стержня, который в процессе установки входит во вторую деталь с пустой сердцевиной и шариком на дне. Этот подшипник делает механизм более плавным во время движения, если поступает слишком большая нагрузка. На одной из его сторон есть специальное место для установки заглушки, которую можно снять.

Усиленные конструкции в форме.

Справляются с нагрузкой до 0,6 т и отличаются от первых только пластиной крепления, которая дает возможность правильно распределит массу по поверхности. Такой механизм можно монтировать с применением сварки или как в межкомнатных переходах – саморезами, а раскрытие дверей при применении такой петли может быть в обе стороны.

Данный крепеж делается из прочной стали, что увеличивает максимальны допустимый вес нагрузки и долговечность изделия. Перед приобретением рекомендуется проверить подшипник на наличие специальной маркировки.

Сквозные.

Используются если нельзя применять сварку или другой крепеж. Для их монтажа насквозь просверливается опора ворот и с другой стороны фиксируется гайками. Такие петли выдерживают только маленький вес, их максимум – 200 кг. Изготавливают их правосторонними или левосторонними, также ими можно оснастить навесы.

Скрытые.

У них особая конструкция, которую можно легко спрятать, если ворота закрыты. Крепятся они к боковой части столба, который выступает в качестве опоры и к внутренней части рамы. Плюсом такой конструкции является то, что демонтировать эти петли можно только специальными инструментами.

Скрытый механизм Источник www.travelnews24.ru

Трехсекционные накладные (магнитные).

Их применяют, если вес створок слишком большой. Они обладают хорошей износостойкостью, не издают лишних звуков во время открывания двери, их тяжело взломать, а также вся масса идет на эти крепления. В середине у них два стержня, смотрящих в противоположные стороны. Крепятся они сваркой, что очень удобно и надежно.

Петли-стрелы.

Их изготавливают шарнирными и полушарнирными, а применять их можно для ворот с большим весом. Бывают трех видов: декоративные, стандартные и снимаемые.

Также есть различие петель по форме:

1. Цилиндрические. Плотно фиксируются на поверхности ворот, а также плавный и легкий поворот механизма.
2. Квадратные. При установке необходимо немного отступит от рамы. Фиксация более надежна, чем у предыдущих.
3. Шестигранные. Универсальные петли, которые фиксируются и как цилиндрические и как квадратные.
4. Каплевидные. Используются для разных конструкций и имеют высокую прочность, а также устойчивость к расшатыванию.

При выборе навесов на ворота важно смотреть, чтобы они подходили под материал. Если петля не подходит к металлу или дереву, то долго она не прослужит

Каплевидные петли Источник news2.ru

Руководство по установке

Петли устанавливаются на сторону, в которую будет происходить открывание. Работа ведётся в горизонтальном положении; поверхности, задействованные при сварке, обезжиривают и обрабатывают щёткой, предварительно удалив на участке слой лакокрасочного покрытия.

Намечают место будущих петель – их размещают в 15-20 см от верхней и нижней граней калитки. Для этого на монтажные подкладки, обеспечивающие зазор между нижней гранью ворот и землёй, выставляют дверь внутри проёма. Выравнивают по уровню, меняя высоту подкладок. Эту операцию рекомендуется выполнять как минимум вдвоём. Выровняв и зафиксировав полотно, прикладывают навесы, отмечают их расположение на воротах и на дверной коробке.

После нанесения разметки распашной элемент убирают с подставок, вынимают из проёма, возвращают в горизонтальную плоскость. Петли приваривают в разобранном виде: верхняя половинка отводится для дверного полотна, часть со штырём – для опорных конструкций. Деталь укладывают по отметкам и прихватывают предварительной точечной сваркой. По уровню проверяют, не произошёл ли перекос. Если ось навеса параллельна плоскости распашного элемента, выполняют капитальную сварку по всей линии контакта. Готовый сплошной шов зачищают шлифовальной машинкой.

К лутке приваривают нижнюю часть петли. Если нет возможности уложить опору горизонтально, то работают в вертикальном положении. Прихватку точечной сваркой выполняют по такому алгоритму:

1. Сверху.
2. Снизу.
3. По центру.
4. В центре верхней половины будущего шва.
5. В центре нижней половины будущего шва.

Далее следует выверка по уровню, проверочная установка створки. Если дефектов соединения нет, оно выдерживает нагрузку, дверь откидывается плавно и плотно прилегает к коробке, то сваривают капитальным сплошным швом. При сварке масло, которым смазаны петли, может выгореть или вытечь, из-за чего дверь будет скрипеть и заедать. Чтобы этого не происходило, створку приподнимают и ещё раз обильно смазывают внутренности навесов.

Дверь возвращают в эксплуатационное положение, болгаркой зачищают сварные швы. Поверхности обезжиривают и окрашивают, монтируют навесное оборудование (замки, засовы, почтовые ящики). В петлях проделывают по небольшому отверстию, через которые будет осуществляться смазка механизма в процессе эксплуатации.

Виды

Профилированный лист отличают по маркировке. На рынке стройматериалов предлагаются следующие вариации:

Цифры в маркировке, идущие вслед за буквами, указывают на высоту и ширину профиля.

Для строительства забора оптимально выбрать высоту профиля в 20 см. Для сооружения калитки оптимально выбрать лист, оцинкованный с двух сторон.

Лист можно использовать как по вертикали, так и по горизонтали. При желании материал можно красить, придавая поверхности имитацию кирпича, дерева или камня.

Для окрашивания допустимы полимерные порошки либо полимерные краски.

Окрашивание допустимо с двух сторон. Краска наносится слоем в 0.45 – 0.50 мм.

На что обратить внимание

Перед выполнением работ по установке запорной конструкции следует разобраться в вопросе, как сделать это своими руками, и убедиться, что модель замка действительно подходит к выбранному месту. В противном случае появляется риск безосновательной траты денег и времени в совокупности с необходимостью замены поврежденного профилированного листа калитки.

Перед покупкой внимательно изучаем приложенную документацию

Как это было уже отмечено выше, любой замочный механизм вне зависимости от стоимости и набора полезных характеристик уязвим перед влагой. В связи с этим нелишним будет обеспечить его защиту и регулярно осматривать места фиксации на предмет появления коррозийных процессов.

Что касается врезных замков, то такие модели имеют также огромное количество разновидностей. Каждая из них отличается от «собратьев» не только качеством и ценой, но и степенью защиты. Так, при установке изделий в густонаселенных районах города целесообразно выбрать более сложный вариант с количеством зубьев от 4 до 6.

Рекомендации знакомых и советы специалистов будут весьма кстати при выборе

Необходимо также соотнести габариты и вес запирающих механизмов. Применяемые на тонких каркасах громоздкие замочные конструкции могут нанести механический вред профилированному листу.

Что делать зимой?

В зимнее время года владельцы частных домов часто жалуются на блокировку двери забора снегом. Это происходит и в случае наружного открытия (после ночного снегопада, выбраться за пределы участка практически невозможно), и в случае внутреннего открытия (приезжая на дачу зимой на выходные, после обильного снегопада попасть в дом также не получается). Поэтому, оптимальным вариантом является установка калитки с полой структурой. То есть внизу двери требуется сделать небольшой срез по всей длине.

Механизм открытия лучше подойдет наружный. За ночь резко может выпасть огромное количество снега, обычно, срез справляется с данной задачей. Такая дверь с легкостью пропустит хозяев на их участок, но только если в доме кто-то постоянно живет и следит за уровнем выпадения осадков, не давая сильно обнести калитку снегом. Срез не должен быть слишком сильным, иначе на участок прибегут чужие кошки и собаки.

Как вставить замок в калитку из профнастила

Из чего состоит замок?

Рассмотрим, как вставить накладной замок в калитку из металлопрофиля. Механизм не повреждает целостность и прочность конструкции. Снаружи он открывается-закрывается ключом, изнутри – ключом или защелкой. Монтаж устройства не требует нарушения дверного полотна, что радует хозяев

Но для аккуратного надежного крепления важно предусмотреть специальную площадку, на которой будет размещен запор

Место фиксации может выглядеть по-разному:

• Как сплошное металлическое пространство, расположенное с внутренней стороны.
• Как соединение отрезков рамы, проходящей сверху вниз и поперек центра калитки.

Вставка замка проходит в три этапа:

1. Разметка рабочего пространства. Замок прислоняют к дверному полотну и помечают точки фиксации и участок под замочную личину.
2. Сверление размеченных отверстий. Диаметр сверлильного инструмента подбирают по диаметру болтов и шурупов. Отверстие для замочной личины проделывают с диаметром, соответствующим ее размеру.
3. Крепление замка и ручек, идущих в комплекте с механизмом.

Особенностью накладного запирающего устройства является неудобство использования при открытии калитки наружу.

Хозяин должен помнить о сокращении эксплуатации замка при перепадах температуры и влажности. Сроки использования изделия рекомендуется уточнять при покупке.

Процесс соединения листов из металлопрофиля

Процесс соединения производится на ровной поверхности. Это необходимо для того, чтобы с точностью выложить на поверхности будущий каркас ворот по чертежу, тем самым создавая прямоугольную конструкцию.

Сварка каркаса

Для сварки на поверхности не должно быть горючих элементов. Для достижения прямых углов заранее следует обзавестись уголками, собранными из двух перпендикулярно скрепленных деревянных брусков.

https://youtube.com/watch?v=fwXttKqAVmg

При неправильной сварке элементов каркаса длины диагоналей створок будут различаться. Чтобы этого не допустить, деревянный уголок крепится к плоскости, где будут вестись сварочные работы. Сначала детали стыкуются и прихватываются, после чего можно переходить к другому месту. Лишь после прихватывания всех элементов допускается капитальное обваривание.

Процесс капитальной обварки каркасных комплектующих

Важно помнить следующее правило: створки должны будут выдержать не только собственный вес каркаса, но и листы профнастила. К этому следует прибавить малозначимый, но всё же вес дополнительных строительных материалов и атрибутики, а также погодные условия (сильный ветер, метель и т.п.). Для создания дополнительной вертикальной жёсткости каркаса добавляют различные горизонтальные элементы

Например, если створки ворот достаточно широкие, по горизонтали из одного конца в другой устанавливаются дополнительные балки, которые и обеспечивают жёсткость

Для создания дополнительной вертикальной жёсткости каркаса добавляют различные горизонтальные элементы. Например, если створки ворот достаточно широкие, по горизонтали из одного конца в другой устанавливаются дополнительные балки, которые и обеспечивают жёсткость.

Увеличение вертикальной жёсткости за счёт добавления горизонтальных элементов

Подбор петель и их количество

Обратите внимание, что приварные петли чаще всего обладают круглым сечением и в собранном виде будут напоминать цилиндр. Но их сечение бывает каплевидным, с заострением вдоль стенок

Конфигурация никак не будет воздействовать на эксплуатационные характеристики изделия, а еще она подбирается исключительно поз удобству установки – кому-то удобнее приделывать одни, а кому-то остальные

Но на самом деле мало знать, каким именно образом приваривать петли до ворот – для начала требуется произвести расчет нагрузки на них и определиться с числом. Сделать это не так уж сложно, если вы знаете о весе створок

Конфигурация никак не будет воздействовать на эксплуатационные характеристики изделия, а еще она подбирается исключительно поз удобству установки – кому-то удобнее приделывать одни, а кому-то остальные. Но на самом деле мало знать, каким именно образом приваривать петли до ворот – для начала требуется произвести расчет нагрузки на них и определиться с числом. Сделать это не так уж сложно, если вы знаете о весе створок.

Петли, которые не имеют пластинок, могут выдерживать максимуму 4 центнера в зависимости от их длины и диаметра, а также толщины металла. А петельки с пластинками, которые принимают на себя все нагрузки, которые рассчитаны на более большой вес – они способны выдерживать до 6 центнеров. Зная расчетный тип нагрузки на петли, а еще конструкционный вес, можно определять их требуемое число. Естественно, меньше двух штук на створку не пойдет. А в том случае, если ворота тяжелые, то количество навесов должно быть 3-4. Дополнительную петлю требуется устанавливать чуть ниже, чем верхнюю, на которую будет приходиться основная нагрузка. Кстати, усиливать простые петли можно даже самостяоетльно, приваривая к ним вырезанные из металла с большой толщиной пластинки требуемого габарита. Сварочный шов должен получиться сплошным.

Общие требования

Замки на калитку должны быть стойкими к появлению ржавчины

Запорный механизм на дверях, выходящих на улицу, подвергается высоким нагрузкам. К нему предъявляются жесткие требования:

• Замок на ворота из профнастила должен быть стоек к действию воды.
• Модель для калитки в частном секторе должна быть небольшой. Дверь во двор из профлиста – тонколистовая конструкция, массивный запор сюда не подойдет.
• Стойкость к пыли – используемый на улице механизм загрязняется намного быстрее. Для калиток рекомендуют выбирать сувальдные модели, так как они лучше всего защищены от попадания грязи внутрь.
• Стойкость к взлому – замок должен гарантировать определенную степень защиты.

Установка профнастила: заключительный этап монтажных работ

Полезные советы

Для калитки из металлопрофиля может быть достаточно простой защелки

Монтаж врезного и накладного замка – работа относительно простая, но выполняется точно по чертежу. Стоит учесть насколько советов от профессионалов:

• Не стоит гнаться за высокой степенью защиты. В такой калитке слабым звеном выступает профлист. Его достаточно легко разрезать, сложный замок здесь не поможет.
• Современные модификации, открывающиеся по отпечатку пальцев или по коду, попросту удобнее.
• Хотя ставят запорный механизм на каркас, а не на профлист, предпочтение отдается моделям с небольшим весом.

Ворота из профнастила

1. Сделайте перемычки, которые будут идти параллельно во вертикали створок.
2. Зафиксируйте перемычки там, где вы будете приваривать петли. Должно получиться деление створок на 3 области.
3. Зафиксируйте петли к перемычкам.
4. Замаскируйте следы перемычек и сварочную область маленькими кусочками профнастила.

Техника безопасности при установке петель для распашных ворот

• Убедитесь, что сварочный аппарат работает исправно.
• Варить можно ТОЛЬКО на сухой поверхности.
• Вещи для работ должны быть полностью чистые, не измазаны в горючих веществах, к примеру, в бензине или масле.
• Если действие давления влияет на детали, их ни в коем случае нельзя приваривать.
• Не кладите на газовый баллон тряпки, которые смочены в горючих веществах, так как это пожароопасно.

Петли для калитки из дерева

Купить понравившуюся деревянную калитку можно недорого и на любом строительном рынке.

Пример оформления кованых петель для деревянной калитки

При наличии калитки, остается подобрать к ней подходящие по характеристикам и размерам петли. Правильно выбранное крепление обеспечит створке идеальную «посадку» и полноценное многолетнее функционирование. Для небольшой калитки из дерева, наиболее подходящий способ фиксации петель – это монтаж дверцы на саморезы.

Монтаж петель на саморезы

По своему принципу, данный метод крепления петель похож на установку межкомнатных дверей. Однако для монтажа калитки, комплектующие должны быть именно калиточные или для ворот. При выборе этого типа фиксации, петли присоединяются к торцу калитки, обеспечивая конструкции дополнительную устойчивость, и улучшая ее внешние показатели.

Этапы монтажа калитки из дерева:

1. Используя саморезы по дереву, калиточную петлю следует прикрепить к фасаду створки в размеченных местах. Для большей надежности на 1 калитку желательно использовать не менее 3 петель.

Крепление петель к калитке саморезами

Пример установленных столбов для калитки из дерева

Для опорных столбов следует делать яму глубиной не менее 120 см. На дне яме обязательно должна быть утрамбованная подушка из песка (15 см в высоту). Столбы можно забутовать или забетонировать. Такой метод их установки избавит конструкцию от усадки, чреватой переносом петель.

Какие же выбрать?

Исходя из этих данных, опирайтесь при выборе на материал полотна, вес и размеры. Вы можете взять крепление с максимальным весом 200 кг и поставить их на ворота потяжелее, но тогда они быстро выйдут из строя. По этой причине советуем устанавливать универсальные модели, которые выдержат любой вес

Немаловажно и расположение петель. Самые распространенные – внутренние и скрытые. Петли для распашных ворот должны выполнять следующие функции:

Петли для распашных ворот должны выполнять следующие функции:

1. Обеспечить открытие без шума.
2. Удерживать полотно так, чтобы не было провисаний.
3. Легкое проворачивание петель.
4. Высокая износостойкость.
5. Устойчивость ко взломам.

Идеальный вариант – петли, в которых есть шарик и подшипник. Такие модели отличаются высоким качеством и длительным сроком эксплуатации. Не менее хорошо регулируемые модели благодаря удобству. Еще выбор петель может быть обусловлен, прежде всего, привлекательным внешним видом. К примеру, оформленные под старину петли с инкрустацией резьбой или коваными элементами.

Иногда возникает ряд вопросов по отличительным особенностям для ворот и калитки. Они не сильно отличаются друг от друга, так как на калитку их выбирают по функциональным особенностям воротных петель.

Подготовительные работы и разработка чертежа
