Обзор петель для монтажа на распашные ворота

Регулируемые петли

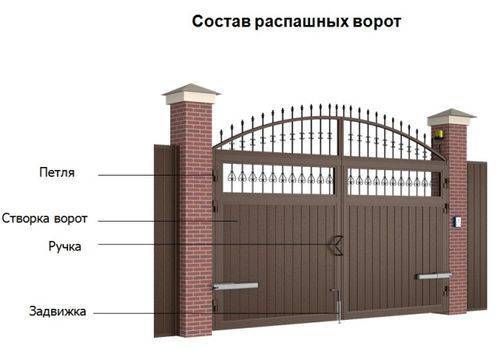

Распашные ворота устанавливаются точно по горизонтали и по вертикали. В противном случае они будут плохо закрываться, не будут совпадать створки, невозможно применить замок, и т.п. Достичь требуемой точности установки массивных составляющих, особенно если крепежные детали привариваются, весьма непросто. Но проблема имеет другое решение – это регулируемые петли.

Регулируемые конструкции петель предоставляют возможность провести выравнивание всех частей устройства уже после их установки, достигнув требуемой точности. В основном для этого используется регулировочная гайка, которая перемещается с помощью гаечного ключа в требуемом направлении.

Более сложные регулируемые петли предполагают наличие двух и более регулировочных болтов, позволяющих выставить распашные ворота ровно в разных плоскостях. Как видно на фото, для их регулировки достаточно гаечного ключа.

Выводы и некоторые советы

При выборе петель для распашных ворот надо исходить из характеристик проема, составляющих частей устройства. Речь идет о весе, длине створок, высоте. Необходимо учитывать способ крепления петель. Не последнее значение имеют и условия эксплуатации. Речь идет о температуре воздуха в данной местности в разные времена года.

Если нагрузка слишком большая, на одну стойку можно закрепить больше, чем две петли. В основном ставят три, если предвидится большая нагрузка.

Как установить на опоры разного сечения

Специфика приваривания петель на столбы из разных материалов и с разной конфигурацией может различаться. Существуют соответствующие правила для круглых, квадратных и профильных опор.

Рекомендуем к прочтению Что такое реестр НАКС

Круглый столб

Приваривание завес на круглые столбы разрешает допускать погрешности в расчете ширины воротного полотна. Можно допустить зазор между створками при монтаже. Конструкция бывает исправно работать даже при возможном провисании.

Столб с круглым сечением условно разделен на 4/4. Установка производится в зоне той четверти, которая расположена со стороны планируемого открытия ворот.

Квадратный столб

Если опора имеет квадратную форму, процесс монтажа требует некоторых навыков. Петли приваривают на тот угол стойки, который расположен со стороны открытия распашных дверей или ворот.

Профильный лист

Изначально стоит закрепить 2 перемычки, правильно выставить их и зафиксировать снизу и сверху. Дистанция между деталями обеспечит свободный монтаж 3 элементов. К перемычкам приваривают петли. Профлист фиксируют над петлями, поскольку во время сварки он может прогореть и потерять начальный вид. Для опор из профильного листа лучше использовать гаражные петли.

Критерии выбора

Шарниры используются не только для металлических ворот, но и для деревянных. Эти изделия рассчитаны на постоянные серьезные нагрузки в процессе эксплуатации. При наличии множества положительных свойств, данные петли отличаются доступными ценами, поэтому купить их может каждый. Тем, кто собирается купить шарниры для самостоятельного изготовления дверей, следует определиться с размерами крепежей.

При расчетах нужно принять во внимание проходимость ворот, частоту их использования. Составив точный чертеж ворот и проведя расчеты, можно понять, какой тип шарниров будет уместен для конкретных ворот. Качественные гаражные шарниры должны обладать следующими функциональными особенностями:

Качественные гаражные шарниры должны обладать следующими функциональными особенностями:

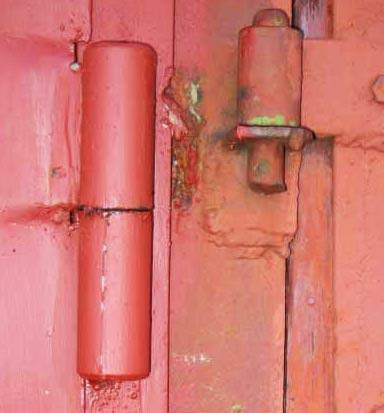

Пример шарниров гаражных ворот

• отсутствие шума при движении створок;
• мягкость поворота;
• недопустимость произвольного движения дверцы;
• полное отсутствие просадки двери;
• устойчивость к вандализму.

Перед тем как купить подходящий шарнир, необходимо уточнить, какая весовая нагрузка заявлена производителем относительно данного изделия. Для деревянных дверей или простой калитки из профнастила, достаточно петли, имеющей в диаметр от 25 мм. Длина изделия рассчитывается по ширине створки. Для дверей гаража, где на шарниры оказывается в среднем давление в 250 кг, лучше всего купить крепеж диаметром в 45 мм, а длиной в 170 мм.

Количество крепежа также определяется силой нагрузки, которая на них оказывается.

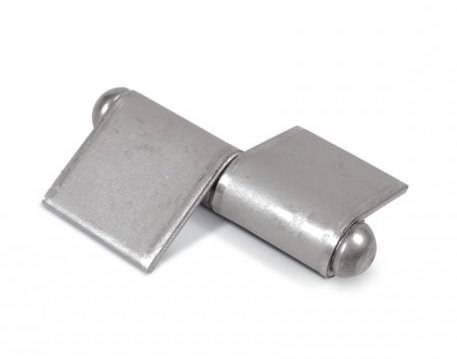

Элементы простых воротных петель

Правильно выбранный и приваренный шарнир обеспечивает любым по тяжести воротам легкие движения без заклинивания. Именно он задает дверям радиус открытия, поэтому его следует монтировать исключительно по правилам. Так как эти крепежи представляют собой разборную конструкцию, во время работы с ними нужно убедиться в том, что в запертом состоянии они не «снимутся с петель».

Правильно привариваем петли своими руками

Чтобы конструкция не проседала под собственным весом и удобно открывалась, правильно приваренные петли на ворота должны отвечать следующим требованиям:

• сварные швы делаются непрерывными;
• по возможности петли провариваются по всему периметру;
• чтобы навесы не подвергались дополнительным нагрузкам, их устанавливают максимально ровно;
• при навешивании тяжёлых створок устанавливать дополнительные петли.

Привариваем ушки

У неопытного мастера может не хватить умения надёжно приварить петли с цилиндрическим корпусом к плоской поверхности. В таком случае используются пластинки из металла, называемые платиками или ушками. К петлям их приваривают в следующем порядке:

1. На ровную поверхность параллельно кладутся две пластины с промежутком между ними 2 — 3 мм;
2. В зазор помещают петлю;
3. Пластины приваривают непрерывным швом к цилиндрическому корпусу. Одну к верхней части петли, а другую к нижней.

Особенности приварки петель к круглым, квадратным и каменным столбам

Чтобы ворота функционировали без заедания, нужно приварить петли к круглым столбам через металлические подложки толщиной 2 — 3 мм. Место установки навесов на стойке нужно сдвинуть на 5 — 6 мм наружу. Это обеспечит максимальный раствор створок.

Место установки навесов на круглом столбе нужно сдвинуть на 5 — 6 мм наружу

На квадратные опоры петли устанавливаются заподлицо с наружной стороной. Сначала их только прихватывают. Затем с помощью деревянного бруска или уголка производится выравнивание по вертикали, контролируя его отвесом. Если после предварительной навески ворот их открыванию ничего не мешает, производится окончательная сварка.

Внутри каменных столбов, предназначенных для навешивания ворот, помещается металлическая труба. К ней привариваются закладные для установки петель. Если бетонный или каменный столб без закладных, навесы крепятся с помощью вбитых или вкрученных в отверстия прутьев. Для массивных ворот на кирпичные и каменные заборы в качестве опор применяются швеллеры, установленные на столбчатых фундаментах.

Для приваривания петель на ограде и воротах из профильного листа подготавливается пара перемычек. Их устанавливают параллельно длинным сторонам. Расстояние между ними выбирается таким, чтобы поместилось три перемычки. После закрепления снизу и сверху привариваются петли. Чтобы избежать повреждения сваркой, профлист прикручивается поверх установленных навесов. Для надёжности рекомендуется приваривать гаражные петли, способные выдерживать значительные нагрузки.

Примеряем ворота и делаем разметку

Готовые створки устанавливаются в проём и выравниваются по уровнемеру. На расстоянии около 20 см от верхнего и нижнего края намечается куда нужно приварить петли. Если вес створок превышает 200 кг, вверху устанавливается ещё один навес. После разметки отвесом или лазерным уровнем проверяется положение петель по вертикали, чтобы не было ни малейшего перекоса, иначе они быстро износятся.

Привариваем петли к воротам

С навесов удаляют ржавчину и грязь. Затем их покрывают солидолом или похожей смазкой, чтобы не было спекания во время сварки. Под круглые петли, для обеспечения плавности хода, подкладываются пластины из металла толщиной до 5 мм. Навесы сначала прихватываются к створкам, а затем — к опорам. Если после проверки открытия и закрывания изъянов не обнаружено осуществляется окончательная сварка. Установка петель на металлические двери и калитке делается по аналогичной схеме.

Навесы сначала прихватываются к створкам, а затем — к опорам

Выбираем петли

Выбор осуществляется с учётом размера и массы створок. Например, к воротам для гаража из металла потребуются более прочные петли с опорным подшипником, чем для калитки. В магазинах предлагают разнообразные виды:

1. Каплевидные с опорным подшипником рассчитаны на вес до 400 кг.
2. Цилиндрические благодаря усилителю, который работает как распределитель нагрузки, и опорному подшипнику обеспечивают лёгкость открывания при нагрузке до 600 кг.
3. Сквозные выбираются, если невозможно приварить петли или закрепить болтами. Фиксация производится с помощью сквозного отверстия в стойке. К створке крепятся гайками. Максимальная нагрузка до 200 кг.
4. 3-хсекционные трудно взломать, используются для навески тяжёлых створок.
5. Кованые функциональны, и применяются как украшение деревянных ворот.
6. Стальные петли-стрелы часто устанавливают на гаражные ворота, сделанные из толстого металла.
7. Петли с возможностью регулирования по высоте полезны, если положение опорных стоек может изменяться.

Классификация согласно ГОСТам

Сегодня на рынке можно встретить огромное количество всевозможных петель различных производителей, форм, типов крепления, внешнего исполнения. Качественные петли для дачных калиток и ворот делятся на определенные группы согласно действующих ГОСТов для того, чтобы обычный человек не запутался при их выборе. Это позволяет покупателям намного проще подбирать себе нужные комплектующие, ориентироваться в их видах и цене. Зная особенности каждого вида, клиент может с легкостью выбрать себе нужную деталь для крепления дверей.

Основными видами петель для современных ворот являются следующие:

• цилиндрического типа с опорным подшипником;
• потайного типа для скрытой установки;
• завесы сквозного типа;
• модели с усиленной конструкцией для монтажа на ворота;
• трехсекционного типа для монтажа на промышленных объектах.

Теперь, давайте более подробно рассмотрим каждый из этих видов для того, чтобы оценить особенности каждого из них.

Цилиндрические с опорным подшипником

Этот вид выполнен в стандартной форме и не чем особо не отличается. Внешне они похожи на цилиндр из двух половинок. В первой части, которая является верхней, имеется штырь, а во второй, которая соответственно снизу, есть отверстие, куда вставляется первая часть. В некоторые модели внутри имеется подшипник шарикового типа для упрощения движения.

Такие завесы используются в конструкциях, вес которых не превышает 400 килограмм. Для более тяжелых систем, используют усиленные специальные цилиндрические петли. Крепление соединителей выполняется сваркой. Шариковый подшипник устанавливается в отверстие нижней завесы. Частенько, с обратной стороны подшипника есть отверстие с заглушкой, позволяющее легко смазать, почистить его. Эта небольшая ревизия улучшит ход.

В подобные конструкции монтируется до четырех петель цилиндрического типа для обеспечения наилучшего движения и снижения нагрузки на каждую. В некоторых моделях, подшипник устанавливается не в нижнюю часть, а между двумя подвижными элементами. Такая модификация значительно упрощает процесс открытия, закрытия. Однако, такой механизм тяжело смазывать, так как для этого надо приподнять одну из створок.

Потайные петли

Главным преимуществом данного вида является скрытая установка, ведь конструкция надежно скрывают их внутри при закрытой системе. Особенностью конструкции является то, что сама петля спрятана в раме створки и присоединена к боковой части опоры. Плюсом подобной системы крепления является то, что это снижает шансы на взлом, ведь петлю тяжело найти и почти невозможно демонтировать при отсутствии необходимого инструмента.

Петли сквозного типа

Особенностью конструкции этого вида является то, что две завесы соединяются стержнем, который входит в верхнюю часть и немного выступает из нижней части. Простейшая конструкция представляет собой две половинки и штырь. Этот вид широко распространен на рынке и используется, в основном, для офисных дверей, конструкция способна выдержать вес до 200 килограмм.

Сборка элементов чем-то напоминает конструктор, ведь на каждом элементе есть несколько ушек

Важно отметить, что таких элементов на двери может быть несколько, что значительно повышает надежность. Иногда, между элементами петель устанавливают подшипники, позволяющие выполнять движение более плавно, прилагая меньше усилий

Если заглушка не предусмотрена конструкцией, то на верхней части устанавливают специальный ограничитель, не позволяющий вынуть штырь. Это препятствует взлому без специальных инструментов.

Усиленные модели для ворот

Особые усиленные модели цилиндрических петель позволяют выдержать большую нагрузку по сравнению с обычными. Они изготавливаются из металла большей прочности, в результате чего, стенки, стержня имеют большую толщину. Это позволяет увеличить несущую способность каждой петли.

Этот вид имеет модификации, в которые добавляют подшипники. На них имеется специальная маркировка, которая говорит о повышенном сопротивлении износу, максимальном давлении на них. Это позволяет легко отрывать, закрывать тяжелые ворота.

Трехсекционные промышленные

Этот вид пользуется большим спросом в конструкциях с значительным весом подсоединенного полотна. Конструктивно они схожи со сквозными моделями, однако, больше напоминают цилиндрические. Их конструкция состоит из двух противоположно направленных штырей, на которые надеваются цилиндры, привариваемые к столбам.

Формы

Современные разновидности петель производятся нескольких форм. Каждая форма имеет индивидуальные технические характеристики, преимущества и недостатки. При выборе подходящей формы следует учитывать совокупность параметров, собственные предпочтения и нагрузку, которую создает металлическая конструкция.

Цилиндрические

Петли цилиндрической формы с подшипником внутри корпуса подходят для стандартных моделей распашных конструкций, обладающих сравнительно небольшой массой. Предельная нагрузка на фиксатор с каждой стороны не должна быть выше 400 кг. В зависимости от класса приобретенной петли может изменяться максимальный удерживаемый вес.

Несмотря на свою нестандартную форму, цилиндрическая разновидность является одним из наиболее распространенных вариантов. Фиксаторы обладают высокой прочностью и крепятся на каркас сваркой. Перед привариванием основной части корпуса необходимо приварить ушки для более надежного удерживания.

Квадратные

От других форм-факторов квадратные петли отличаются увеличенной площадью соприкосновения поверхностей. За счет большой площади контакта фиксаторы легко привариваются к корпусу и выдерживают постоянную нагрузку массивных конструкций. Также фиксирующие элементы квадратной формы используют для фиксации различных поперечных элементов, калиток и других конструкций.

Шестигранные

Шестигранные элементы менее распространены по сравнению с другими формами. По аналогии с цилиндрическими фиксаторами они требуют предварительного приваривания металлических ушек, что обеспечивает дополнительное удобство при последующем монтаже. Шестигранные петли выбираются с учетом декоративности, суммарной массы и размеров створок распашных ворот. Стандартные шестигранные элементы способны выдерживать металлические конструкции весом около 400-500 кг.

Каплевидные

Каплевидная форма свойственна только петлям со встроенным подшипником. За исключением эстетичного внешнего вида, данную разновидность отличают дополнительные преимущества — равномерный сварочный шов и простота монтажа, которые достигаются благодаря особенной форме.

При установке на массивные распашные конструкции рекомендуется задействовать каплевидные петли с диаметром 30-32 мм и длиной около 250-300 мм. От длины петли напрямую зависит протяженность сварного шва, которым она приваривается к каркасу. Желательно, чтобы фиксаторы были оснащены пресс-масленками для смазки, чтобы ворота не издавали постороннего звука при открытии и закрытии.

Установка петель

Крепежные элементы для ворот/калитки могут устанавливаться при помощи:

• сварки;
• винтового соединения;
• гаек, саморезов.

Подготовка инструментария

Для приваривания петель понадобится:

• сварочный аппарат;
• защитные очки;
• электроды;
• рулетка, уровень, молоток;
• металлическая щетка;
• шлифмашинка с дисками для работы по металлу;
• подкладки для монтажа полотен (брусья, кирпичи).

Правила безопасности при работе

Прежде чем установить петли на калитку путем приваривания, необходимо ознакомиться с техникой безопасности:

• проводить сварку только исправным оборудованием;
• использовать защитные средства (очки, одежду, обувь);
• подключать аппарат к заземленному источнику питания соответствующей мощности;
• убрать из рабочей зоны все легковоспламеняющиеся предметы.

Подготовительный этап

До установки крепежных элементов на калитку и ворота выполняют ряд подготовительных работ. Зоны, к которым будут крепиться навесы, предварительно очищают от покрытия, ржавчины, обезжиривают.

Входную конструкцию выставляют в проеме:

1. Полотна распашных ворот закрывают на засов и дополнительно укрепляют общей перекладиной. Затем конструкцию располагают в проеме, подложив ее кирпичами или монтажными брусками. При этом соблюдают желаемый зазор между нижней линией ворот и наземным покрытием. Это облегчит открывание секций в зимнюю пору, при их незначительном провисании. Ровность установки проверяют уровнем. Также оставляют зазоры между полотнами и столбами, в которых будут закреплены петли.
2. При помощи рулетки производят разметку — определяют места крепления навесов.
3. Распашную систему убирают с подкладок и располагают горизонтально для приваривания петель.

Руководство по монтажу петель

Чтобы входная конструкция была функциональной, прочной, безопасной, прослужила как можно дольше — необходимо знать, как правильно приварить петли на ворота.

При использовании навесных крепежей их можно усилить при помощи платика. Он представляет собой металлическую пластину, которая крепится к навесу. Большинство шарнирных комплектов продаются уже с ними, но при отсутствии данных элементов, их можно изготовить самостоятельно.

Платики приваривают к верхней и нижней частям цилиндрического механизма так, чтобы после установки ворот они располагались с противоположных сторон. Стыковка может производиться по торцу пластины или по краю ее стороны. Сначала производят капельную приварку элементов, а после проверки их параллельности, делают цельный шов.

Верхние части навесов прикладывают к намеченным местам на секциях ворот и производят фиксацию каждого крепежного элемента путем приварки одного из платиков к секции.

Следующий шаг в руководстве о том, как приварить петли на врата, калитку — крепление конструкции к опорам. Для этого все секции снова выставляют в проемах, проверяя их ровность по уровню. При этом стороны с приваренными навесами плотно прижимают к ближайшим столбам. Нижнюю часть каждой петли вставляют в цилиндр, а свободный платик приваривают к столбу точечным швом. Аналогично должны привариваться и остальные навесы.

После проверки ровности конструкции, ее пробного открывания/закрывания точечные швы заменяют цельными. Еще раз проверяют ворота и калитку, чтобы исключить возможные деформации. После этого все швы, места соединений зачищают металлической щеткой, шлифуют, обезжиривают, грунтуют, а затем покрывают краской. На штырь навеса наносят смазку, которая обеспечит плавность, бесшумность работы механизма.

Важность правильной установки петель на воротах и калитке сложно переоценить. Ведь от качества работ зависит надежность конструкции, ее функциональность, внешний вид, долговечность

Крепление петель к воротам и «секреты» сварки от профессионалов

Как мы уже рассмотрели, прикрепляются петли на ворота при помощи крепления гайками или винтовым способом, но наиболее применяемым является способ крепления с помощью сварки. От того, насколько правильно будут прикреплены петли на ворота, зависит: не «поведет» ли впоследствии металл и будут ли ворота по-прежнему открываться легко.

Для того чтобы избежать отрицательных последствий в работе конструкции ворот, профессионалы-сварщики рекомендуют соблюдать некоторые нюансы при выполнении сварки петель:

если сварке подлежат прямые петли, тогда необходимо приварить первоначально петли на ворота, в то время, когда они уложены горизонтально (например, на землю);
дальше рекомендуется сделать подложку на ½ часть длины петли от 2 мм до 4 мм под нижнюю часть петли, а затем – прихватите верхнюю с торцевой стороны;
при креплении петель к круглой стойке, петли следует выпустить на 0,5см наружу, если же стойка прямоугольная – то варить нужно заподлицо;
когда петли чуть прихвачены, то их нужно выставить с помощью ровного бруска прямоугольной формы, который прикладывается вдоль петель;
сварку петель рекомендуется делать мелкими прихватками, с разных сторон по паре раз и по очереди;
после описанных выше действий, петли привариваются к стойкам с внутренней стороны, при этом важно осторожно проверить и качество открытия/закрытия ворот «навесу» (если что-то идет не так, тогда необходимо сделать несколько прихваток снаружи);
далее ворота следует закрыть и посередине поместить подставку, которая предотвратит провисание ворот во время окончательной сварки (этот момент выполняется для сварки с обеих сторон);
сварочный шов необходимо делать только снизу вверх;
после сварки петли обязательно должны остыть, только после этого можно открыть ворота.

Виды петлей и навесов

Чтобы ворота долго и исправно функционировали, вам необходимо правильно подобрать для них петли. Фурнитура для любой распашной конструкции — один из самых важных элементов.

Петли на ворота выбираются в зависимости от таких факторов:

• веса створок;
• нагрузки, которую могут выдержать (в зависимости от этого меняется количество петель);
• материала ворот;
• габаритов створок.

Как правило, для ворот лучшим вариантом использования будут петли с подшипниками в количестве четырех штук и более для плавного открытия и закрытия. Этого будет достаточно для стандартных ворот длиной в 2,5-3 метра.

Петли для ворот отличаются также способом крепления:

• закрутка на винты;
• сварка;
• гайки или саморезы.

Выбирая петли и навесы для ворот, учитывайте следующее:

• уровень шума должен быть сведен к минимальному. Идеально, если ворота распахиваются вовсе без шума;
• полотно створок не должно провисать;
• петли для ворот должны быть долговечны и стойкими к взлому;
• легкость поворота;
• ширину распахивания створок.

Петли цилиндрические

Цилиндрические петли с шариком (подшипником) внутри отлично подойдут для стандартных распашных ворот, имеющих небольшую массу. Максимальная нагрузка на одну воротную петлю промышленного производства не должна превышать 400 килограмм. Максимальный удерживаемый вес меняется в зависимости от класса используемой петли. Это следует уточнить при покупке.

Основные разновидности цилиндрических петель

Внутренняя начинка петли скрыта корпусом и выглядит лаконично и привлекательно.

Петли цилиндрические усиленные

Усиленные цилиндрические петли с шариком позволяют удерживать створки с большей массой, до 600 килограмм. Внешне от простых они отличаются только наличием двух дополнительных пластин крепления. Такой крепеж позволяет разделить между массу каркаса между створкой и опорами ворот.

Усиленные цилиндрические петли

Чтобы сделать крепеж таких петель вам потребуется сварочный аппарат или качественные винты. Производятся для правостороннего и левостороннего раскрытия.

Сквозные петли

Если вы не можете использовать винтовой способ крепления или сварку, тогда сквозные петли для ворот — это то, что вам идеально подойдет. Для их крепежа потребуется сверление опорной колонны ворот и саморезы или гайки. Минусом подобных промышленных петель можно назвать небольшую удерживаемую массу — до 200 килограмм. Производят право- и левосторонними.

Сквозная петля

Накладные трехсекционные петли

Накладные трех секционные петли

Навесы для ворот техсекционного типа наиболее востребованы в случае большой массы створок. Большую популярность они заслужили благодаря тому, что:

• надежны и износостойки;
• берут на себя всю массу створок и не допускают провисания;
• плавно и тихо открываются и закрываются;
• самый высокий уровень взломостойкости среди всех видов петель.

Кованные жиковины

Кованные петли — жиковины для ворот

Пусть вас не пугает название — эти петли проверены временем. Их конструкции много сотен лет. Сейчас они используются прежде всего благодаря привлекательному дизайну. Их можно сделать в виде любой фигуры. Лучше всего смотрятся с деревянными и металлическими створками.
