Рекомендации по выбору модели
Чтобы правильно выбрать шарниры для ворот, нужно знать их параметры и характеристики. Большой ассортимент способствует тому, что можно выбрать не только качественную, но и красивую фурнитуру, которая украсит двери в доме или ворота на загородном участке.
Подбирать ее нужно под конкретную конструкцию дверей. Если ворота тяжелые, необходимо выбирать петли, способные выдержать большую нагрузку
Здесь важное значение имеет материал, из которого они изготовлены. Шарнирные петли для ворот, выполненные из толстого металла, надежно защитят тяжелые двери от перекоса и проседания
Если навесы предназначены для полотна не более 200 килограмм, а используются для крупных и тяжелых дверей, они быстро сломаются.
Для калиток на приусадебном участке используют древесину, профнастил, листовую сталь. Такое полотно не очень тяжелое, его можно устанавливать на петли-стрелы, которые выглядят очень эффектно
Важное значение имеет и расположение навесов. Чаще всего используются внутренние и скрытые модели
Наиболее оптимальным вариантом считаются модели, которые оснащаются опорным подшипником. Они отличаются высокой износоустойчивостью. Удобны в эксплуатации регулируемые навесы, которые можно подогнать к двери любой конструкции.
Навесы для дверей, ворот и калиток выполняют одинаковые функции, поэтому критерием выбора является только их технические характеристики и дизайн. При установке петель применяются разные инструменты, все зависит от материала и конструкции навесов. Металлические модели монтируются при помощи сварки и дополнительно фиксируются саморезами или болтами. Калитки из древесины обычно закрепляют только саморезами.
https://youtube.com/watch?v=RJOybBn0624
Что делать зимой?
В зимнее время года владельцы частных домов часто жалуются на блокировку двери забора снегом. Это происходит и в случае наружного открытия (после ночного снегопада, выбраться за пределы участка практически невозможно), и в случае внутреннего открытия (приезжая на дачу зимой на выходные, после обильного снегопада попасть в дом также не получается). Поэтому, оптимальным вариантом является установка калитки с полой структурой. То есть внизу двери требуется сделать небольшой срез по всей длине.
Механизм открытия лучше подойдет наружный. За ночь резко может выпасть огромное количество снега, обычно, срез справляется с данной задачей. Такая дверь с легкостью пропустит хозяев на их участок, но только если в доме кто-то постоянно живет и следит за уровнем выпадения осадков, не давая сильно обнести калитку снегом. Срез не должен быть слишком сильным, иначе на участок прибегут чужие кошки и собаки.
Технология приварки петель
Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.
Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.
Видео описание
Чтобы понять, о чем идет речь, посмотрите видео
Нюансы установки на опоры разного сечения
Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.
Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.
Навес с пластинами на квадратном столбеИсточник distroy.ru
В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.
Установочные и сварочные работы
Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

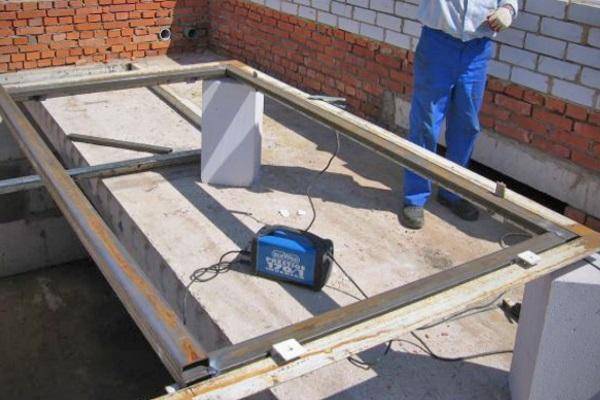

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru
Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.
Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.
Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru
Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:
- вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
- на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.
Видео описание
Как это выглядит, смотрите в этом видео:
петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;
петли прихватывают сваркой к опорам в 2-3 точках;
точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;
когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;
если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;
остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид
Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com
После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com
Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.
Технология приваривания петель
Чтобы правильно произвести приваривание петель, необходимо выставить полотно ворот строго по уровню. Лучше всего воспользоваться лазерным уровнем, так как обычный пузырьковый инструмент может давать погрешности. Ворота фиксируются при помощи подставок и клиньев в неподвижном положении. Так они будут стоять и после наваривания на них петель. После этого к ним прикладываются петли с платиками, которые должны располагаться на одной оси. Рекомендуется отметить места нахождения платиков.
Способы монтажа ворот
Петлевые навесы приварить к воротам или на калитку можно двумя способами:
- Вначале привариваются крепления к полотну ворот, а затем — к опорным столбам. Рекомендуется начинать работу с крепления нижней петли. Сложнее всего выполнить вертикальный сварной шов между пластиной и основным металлом. Следует выполнить несколько прихваток, а затем убедиться в нормальной работе створки ворот. Прихватки выполняются в следующей последовательности:
- Сверху.
- Снизу.
- По центру.
- В центре первой половины шва.
- В центре второй половины шва.
Так прихватываются обе петли. Если после этого створка закрывается и распахивается нормально, создается сплошной шов. Движение электрода при создании вертикального шва должно быть направлено снизу вверх. Далее обвариваются горизонтальные швы. После приваривания нижней петли производится дополнительная проверка осевого крепления верхнего крепления, так как в процессе сварки могла произойти подвижка полотна.
- Как приварить петли в другой последовательности? Многим именно этот способ покажется наиболее приемлемым. Нижние части петель с платиками привариваются вначале к опорным столбам. Затем в них вставляются верхние части с шариками. После этого полотно ворот выставляется по месту. Платики плотно прижимаются к полотну, после чего обвариваются.
Когда монтаж ворот закончен, сварные швы очищаются от окалины и шлифуются болгаркой. До полного остывания сварных швов открывать ворота запрещено.
Формы
Современные разновидности петель производятся нескольких форм. Каждая форма имеет индивидуальные технические характеристики, преимущества и недостатки. При выборе подходящей формы следует учитывать совокупность параметров, собственные предпочтения и нагрузку, которую создает металлическая конструкция.
Цилиндрические
Петли цилиндрической формы с подшипником внутри корпуса подходят для стандартных моделей распашных конструкций, обладающих сравнительно небольшой массой. Предельная нагрузка на фиксатор с каждой стороны не должна быть выше 400 кг. В зависимости от класса приобретенной петли может изменяться максимальный удерживаемый вес.
Несмотря на свою нестандартную форму, цилиндрическая разновидность является одним из наиболее распространенных вариантов. Фиксаторы обладают высокой прочностью и крепятся на каркас сваркой. Перед привариванием основной части корпуса необходимо приварить ушки для более надежного удерживания.
Квадратные
От других форм-факторов квадратные петли отличаются увеличенной площадью соприкосновения поверхностей. За счет большой площади контакта фиксаторы легко привариваются к корпусу и выдерживают постоянную нагрузку массивных конструкций. Также фиксирующие элементы квадратной формы используют для фиксации различных поперечных элементов, калиток и других конструкций.
Шестигранные
Шестигранные элементы менее распространены по сравнению с другими формами. По аналогии с цилиндрическими фиксаторами они требуют предварительного приваривания металлических ушек, что обеспечивает дополнительное удобство при последующем монтаже. Шестигранные петли выбираются с учетом декоративности, суммарной массы и размеров створок распашных ворот. Стандартные шестигранные элементы способны выдерживать металлические конструкции весом около 400-500 кг.
Каплевидные
Каплевидная форма свойственна только петлям со встроенным подшипником. За исключением эстетичного внешнего вида, данную разновидность отличают дополнительные преимущества — равномерный сварочный шов и простота монтажа, которые достигаются благодаря особенной форме.
При установке на массивные распашные конструкции рекомендуется задействовать каплевидные петли с диаметром 30-32 мм и длиной около 250-300 мм. От длины петли напрямую зависит протяженность сварного шва, которым она приваривается к каркасу. Желательно, чтобы фиксаторы были оснащены пресс-масленками для смазки, чтобы ворота не издавали постороннего звука при открытии и закрытии.
Технология процесса
Устанавливаем платики
У многих неопытных сварщиков возникают определенные сомнения по поводу возможности приваривания цилиндрических петель к плоской поверхности. Не стоит сомневаться – эта процедура с круглыми петлями выполняется куда легче, чем с квадратными и шестигранными.
Для того чтобы правильно приварить круглые петли, необходимо позаботиться об установке платиков – они привариваются к самим петлям при помощи сварочного аппарата. Необходимо сделать это ровным швом. Путем приваривания платиков к петлям организуется удобная площадка для установки петель на сами ворота. Эти незаменимые элементы подбираются в соответствии с массой ворот и прочностью материала, из которого изготавливаются платики.
Усиление петель платиками
Некоторые мастера приваривают петли без использования платиков. Такой вариант также возможен, однако благодаря их применению крепление является более надежным.
Устанавливаем ворота
Перед тем, как варить петли на ворота, створки ворот необходимо правильно расположить в проеме гаража или забора. Сложность процедуры заключается в том, что ворота следует размещать в проеме до приваривания петель, то есть фактически на глаз. Чтобы расположить ворота максимально точно, необходимо воспользоваться строительным уровнем и большим терпением. Регулировка положения ворот должна осуществляться столько раз, сколько необходимо до достижения ровного положения створок. Только после точного размещения можно выполнять приваривание.
Воротные петли с приваренными платиками
Привариваем петли к воротам
Теперь разберемся, как правильно приварить петли на ворота. Несмотря на кажущуюся сложность этой процедуры, ее вполне реально выполнить при должной сноровке и терпении. Приваривание петель на ворота гаража выполняется в несколько последовательных шагов, указанных ниже:
- Намажьте гаражные петли с приваренными платиками солидолом, чтобы обеспечить их плавный ход после установки. Также подготовьте тонкие подкладки под петли – их толщина не должна превышать 5 мм. Они необходимы прежде всего для круглых петель.
- Произведите правильную разметку полотна под петли. Так, необходимо наметить отступы от краев на 25-30 см. Разметка наносится строительным карандашом.
Подготовленные платики
- Приварите петли к дверному полотну. Для этого первоначальным образом приварите штыковые части петель, поначалу лишь слегка прихватив их сваркой, после чего варите металл по направлению снизу-вверх, обеспечивая при этом максимально ровный шов.
- После приваривания первого шва на всех петлях, необходимо при помощи уровня (для этих целей лучше использовать строительный) следует проверить правильность открывания и закрывания ворот. Если дефекты не обнаружены, можно продолжить.
Приваренная к воротам железная петля
- После того, как установка петель на ворота путем приваривания завершена, нужно аккуратно обработать все сварные швы шлифовальной машинкой. Последний этап – покраска ворот и петель любым понравившимся вам цветом. На этом все!
Как видите, самостоятельное крепление петель ворот не являются такой сложной задачей, невыполнимой в домашних условиях. Достаточно иметь под рукой необходимое оборудование и неукоснительно соблюдать указанные в данном руководстве рекомендации к действию.
Если вы устанавливаете петли для ворот гаража, приваривайте их таким образом, чтобы двери открывались наружу. В противном случае после снегопада возникнут большие проблемы.
Обшивка ворот
Обшивка ворот – этап работ, во время которого важно все делать качественно, так как от этого будет напрямую зависеть не только внешний вид конструкции, но и ее функциональность. При сварке соблюдаем следующий порядок действий:
При сварке соблюдаем следующий порядок действий:
По размеру створок обрезаем листы оцинкованного железа. Не забываем учитывать, что полотно левой створки должно быть на несколько сантиметров шире, и идти внахлест на профиль правой створки.
Лист металла сразу приваривается к каркасу в нескольких точках.
Обшивка правой части конструкции обрезается с учетом двух сантиметров, указанных выше. То есть – край металлического полотна не доходит до края профиля на указанное расстояние.
Приступаем к сварочным работам
Лист металла важно сразу прихватить по углам и в центре, чтобы он никуда не съехал, так как в противном случае один из углов может выгнуться наружу. Это не смертельно, и исправляется при помощи кувалды, но проще сразу сделать все качественно.
Проварка производится не одним сплошным швом, а точечно
В противном случае створки ворот может повести. Если же вы хотите варить сплошным, то при помощи струбцин рамы необходимо плотно прижать струбцинами к швеллеру, и варить этапами примерно по 10 сантиметров. Важно – каждый раз с другой стороны, чтобы избежать перегрева металла.
Как приварить петли на гаражных воротах
Основой механизма крепления гаражных ворот являются опорные петли, посредством которых производится навешивание полотна на каркасное основание. При этом только грамотно проведённые сварочные операции позволяют произвести качественную навеску полотна ворот и обеспечивают безопасность их эксплуатации. В этой статье мы рассмотрим, как приварить петли на гаражных воротах.
Гаражные петли
По своей форме петли для ворот могут иметь самое различное исполнение. В практике гаражного строительства наиболее часто используются петли различных форм:
- цилиндрические;
- квадратные;
- шестигранные.
Петли цилиндрической формы, несмотря на свой не совсем привычный вид, привариваются к основанию значительно проще, чем любые другие. Именно поэтому мы и выберем их в качестве предмета рассмотрения в нашей статье. Для удобства работы с такими петлями к ним сначала привариваются металлические «ушки», размер и форма которых выбираются исходя из габаритов и общего веса ворот, а также с учётом их декоративных качеств.
Петли с шариком
Обратите внимание! Для повышения эксплуатационного ресурса (за счёт улучшения скольжения) желательно выбрать петли с опорой на вставленный внутрь шарик, используемый в качестве подшипника. Вначале необходимо тщательно выверить все установочные размеры конструкции, обеспечивающие размещение полотна в каркасной обвязке с зазором не более двух мм
Только после этого можно приступить к разметке мест приваривания петель на самом полотне и каркасе. При этом необходимо обеспечить точную выверку посадочных мест петель, которые после их приварки должны располагаться строго на одной осевой линии
Вначале необходимо тщательно выверить все установочные размеры конструкции, обеспечивающие размещение полотна в каркасной обвязке с зазором не более двух мм. Только после этого можно приступить к разметке мест приваривания петель на самом полотне и каркасе. При этом необходимо обеспечить точную выверку посадочных мест петель, которые после их приварки должны располагаться строго на одной осевой линии.
Для исключения несанкционированного снятия ворот петли должны привариваться навстречу друг другу или же оснащаться специальным упором, препятствующим этому.
Технология сбора и сварки конструкции
Для правильной сборки и сварки всех элементов своими собственными руками нужна проектировка. Нужно заранее замерять все проемы и стены и составить чертежи ворот. На этом этапе также подбирается материал. Можно начинать собирать каркас.
Собираем и устанавливаем внутреннюю раму
Создание рамы начинается с порога. Порядок создания следующий:
- Для начала отрезаются два уголка, размер которых зависит от ширины и высоты проема. Необходимо уложить их вдоль порога с правой и левой сторон. Теперь свариваем их со связями.
- Отрезаем еще 4 уголка. Их длина такая же, как и у высоты проема, с добавлением двойной ширины их полок. Отрезаем стойки. В конечном итоге они должны состыковываться с углами порога.
- Прикладываем стойки к торцам стен. Соединяем их, используя стальные полосы (они будут связями). Связи устанавливаем напротив тех мест, где будут приварены шарниры.
- Теперь нам нужно сварить все части рамы стен и порога между собой.
- Сделать то же, что и в первом шаге, но теперь уголки будут установлены на верхние торцы. Привариваем их к стойкам каркаса.
Изготавливаем створки
Створки являются самой простой конструкцией. Нам нужно:
- Разложить трубы по ровной поверхности так, чтобы они были лицом вверх.
- Расставляем направляющие в прямоугольнике. Проверяем правильность при помощи уровня.
- В процессе создания створок нужно учитывать необходимость наличия зазора между рамой и основой (около пары сантиметров). Это необходимо для открывания створок. Используем вкладыш-прокладку для определения размера.
- Используя уровень и угольник, устанавливаем углы. Привариваем их.
- Как только две створки будут готовы, необходимо замерить две половинки ворот. Теперь можно продолжить сварочные работы.
- При установке стандартных створок нам необходимо монтировать по несколько ребер жесткости. Их количество будет зависеть от веса, размера и толщины ворот.
Обшиваем ворота
Один из самых важных и трудных этапов. Малейшая ошибка при варке может привести к тому, что конструкция будет кривой. Необходимо:
Вырезать оцинкованный лист, согласно размерам. Левая часть должна быть внахлест правой (пару сантиметров).
Привариваем его к каркасу.
Если на правой створке образовались лишние сантиметры, их нужно обрезать.
Далее нам нужно осуществить сварку створок.
Приварить лист металла к каркасу сплошным швом
Обратите внимание: при полной приварке каркас может искривиться. Пригодится струбцина, которая поможет хорошо зафиксировать основу
Тогда можно приваривать полностью, но необходимо делать это этапами (по 10 сантиметров с каждой стороны). Это позволит не перегревать материал.
Привариваем петли
Верхняя половина петель приваривается к створкам, а нижняя – к раме
Но есть пара моментов, на которые нужно обратить внимание:
- Полоса из металла усиливает соединение каркаса и петель. Ее нужно согнуть и приложить к створкам и петлям.
- Монтирование внутренних складок из арматуры сделает петли более прочными.
Теперь, используя болгарку, зачищаем швы. Можно приступать к созданию замков.
Замки, запоры и задвижки
Навесные замки – самый простой вариант. Но, в то же время, они неудобные, поскольку сильно замерзают зимой, и их становится трудно открывать. Для создания такого замка нужно приварить два ушка согнутого прута из железа к каркасу и зачистить их при помощи болгарки.
Есть также цилиндрические замки. Они очень прочные и качественные, но, из-за повышенной прочности, они замерзают еще сильнее, чем навесные. Потому этот вариант – не самый удачный, если гараж используется зимой.
Самый лучший вариант – врезной замок, но только если у ключа форма трубки.
В конце работы нужно также уделить внимание покраске и утеплению. Для покраски можно использовать стандартную эмаль любого цвета
Также нужно покрыть ворота грунтовкой (это защитит их от воды). Поскольку ворота сделаны из металла, вода, попавшая на их, может стать причиной коррозии. Грунтовка же защищает ворота.
Еще следует обратить внимание на утепление. Ворота, сделанные из железа, – хороший проводник холода, поэтому зимой в подобных гаражах будет зябко
В качестве утеплителя подойдет пенопласт, вата или пенополистирол. Утепление в нижней половине ворот должно быть больше, ведь холод накапливается снизу. Также необходимо заделать все щели.
Подготовительные работы
Начинают с приварки платиков к петлям. Этот этап можно пропустить, если используются готовые навесы с монтажными пластинами либо при монтаже на круглые столбы небольшого сечения. Платики вырезают из листовой стали болгаркой, выбирая листы толщиной не менее 5 мм.
Перед сборкой петли её внутренняя часть (то место, где находится подшипник) тщательно обрабатывается смазкой, а участок, отводимый под сварку, очищают от пыли и ржавчины. Варят на горизонтальной поверхности. Два платика укладываются рядом по длинной стороне с зазором 2–3 мм. Сверху кладётся половина навеса, привариваемая к одной из пластин сплошным швом. Аналогичную операцию выполняют со второй половиной. Получившиеся швы аккуратно зачищают.
Важно: по правилам пожарной безопасности сварочные работы ведутся либо на неокрашенных, либо на полностью окрашенных, высохших деталях. Не до конца высохшая краска может воспламениться от искры
Ворота только наружу
Только наружу должны открываться ворота во двор и гаражные, с учетом всех факторов:
- Тротуар.
- Снег.
- Возможность закрыть после въезда машины.
Пример устройства ворот, открывающихся наружу
Полотно ворот перекрывает тротуар полностью. Он мешает пешеходам пройти, а распахнутые створки сигнализируют идущим мимо людям, что сейчас будет выезжать автомобиль и надо быть осторожными.
Снег расчищается заранее, поскольку автомобиль не поедет по сугробам.
Если створки откроются внутрь двора, то заехавший автомобиль будет мешать закрыть их. Аналогично и с гаражными воротами.
Схема возведения «внутренних» воротин при наличии свободного места на участке
Предварительный этап
Перед тем, как начинать крепить петли для ворот, необходимо соблюсти ряд правил и выбрать сами навесы.
Требования к технике безопасности
Данный пункт связан с соблюдением правил по техники безопасности по организации ведения любых сварочных работ. Если говорить конкретнее, то нельзя:
- Вести работу при помощи неисправного оборудования
- При использовании электросварки подключение аппарата должно быть к заземлённому и соответствующему мощности подключаемого оборудования источнику
- Пользоваться сварочными агрегатами вблизи легковоспламеняющихся материалов
- Мастер должен быть снабжен всеми необходимыми средствами индивидуальной защиты (маской, крагами, обувью) и быть одет в негорючую одежду, а лучше, в специальный костюм сварщика
Степень готовности изделия
Петли на ворота рекомендуется монтировать после полной покраски и сушки защитного слоя на готовом изделии. При этом, зоны, на которых планируется крепить навесы, должны, напротив, быть полностью очищены от любых покрытий. Это необходимо для самой возможности производить сварку в этих местах и с целью обеспечения противопожарной безопасности.
Необходимый инструмент
В процессе монтажа важно, чтобы все нужные для этого приспособления и оборудование были рядом с мастером. Перечень инструмента включает:
- Рулетку
- Уровень
- Молоток
- Сварочный аппарат
- Щётку по металлу
- Угловую шлифовальную машину с дисками по металлу
- Средства индивидуальной защиты
- Монтажные подкладки в виде брусков, кирпичей и т.д.
Петли
Перед тем, как приварить петли надо их иметь в наличии. Можно изготовить петли для ворот своими руками, а можно купить готовые. Если планируется самостоятельное изготовление, то лучше заранее иметь чертеж петли для ворот, который Вы можете видеть на чертеже ниже или составить на основании имеющихся образцов. По форме они бывают круглые, квадратные и шестигранные. Это зависит от вида исходного материала, из которого они делались. Самыми универсальными и удобными в использовании являются круглые.
Также есть различия конструкционные. Различают:
Третье, чем отличаются друг от друга петли для ворот – размеры. Чем больше масса распашных элементов, тем более мощные и крупные должны быть навесы. Здесь всегда лучше перестараться, чем применить слабые крепления, которые могут под весом створок деформироваться или разрушиться. Причём, петли на калитку опытные мастера устанавливают такие же по размеру, как и на ворота. Несмотря на то, что калитка имеет меньший размер, её масса может быть значительной из-за имеющихся на ней замков, засовов, почтового ящика, средств видео и аудио контакта. В большинстве случаев, калиткой пользуются чаще, поэтому запас прочности навесов лишним не будет.
Как приварить петли вертикально. Как правильно приварить петли к воротам — пошаговая инструкция и рекомендации
Монтаж ворот — сложный и кропотливый процесс. От правильности его выполнения зависит плотность прижима створки, надежность конструкции. Одним из ответственных этапов является установка поворотных элементов. До того, как приварить петли к воротам, необходимо подобрать соответствующую модель и адаптировать ее согласно характеристикам готовой конструкции
Выбор и подготовка петель
Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более
Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник. Если его нет – нужно установить стальной шарик
Если его нет – нужно установить стальной шарик.
Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.
- Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
- Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
- Длина платиков не должна препятствовать нормальной работе створки.
По завершении этого процесса можно приступать к сборке конструкции.
Методика крепления к воротам
Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.
Рекомендации по установке петлевой группы:
- зазор между опорной стойкой и рамой створки – до 5 мм;
- предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
- часть петлевой группы со штифтом располагается снизу, его направление – вверху;
- сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
- после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
- окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.
Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.
Материалы и инструменты
Для качественного выполнения работы потребуются профессиональные инструменты
Сварочный аппарат может быть любой, важно, чтобы он обеспечил достаточную мощность для формирования дуги. Это зависит от толщины металла и диаметра используемых электродов. Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:
Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:
- защитная маска сварщика;
- измерительный инструмент: линейка, рулетка, строительный уровень;
- смазка для петель – солидол или аналогичный ему по свойствам состав;
- болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.
Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.
Рекомендации по установке
Надежность ворот напрямую зависит от соблюдения правил технологии их монтажа. Сначала крепятся опорные столбы. Если полотно будет изготавливаться самостоятельно – габариты рамы определят только после первого этапа
Важно помнить о технологическом зазоре
В нижней части расстояние до поверхности грунта должно быть не менее 100 мм. Это нужно для компенсации возможного проседания конструкции. В качестве материала обшивки можно использовать профнастил. Для надежной фиксации профнастила привариваются дополнительные ребра жесткости. Дополнительно можно предусмотреть небольшую калитку. Альтернатива – сделать ее отдельно, если позволяет ширина монтажного проема.
После приваривания петель поверхность зачищается от ржавчины, наносится слой грунтовки и краски. Во избежание посторонних звуков при открывании шарниры смазываются солидолом.
Как приваривать петли
Установка петель потребует наличия следующих инструментов:
- аппарат для газовой или электросварки;
- электроды диаметром 3 мм;
- сварочная маска, костюм и рукавицы;
- молоток;
- ножовка по металлу;
- зубило;
- кусок листового металла (или готовые платики);
- петли с шариками;
- рулетка;
- мел для разметки;
- лазерный уровень;
- болгарка;
- шкурка;
- кисти;
- солидол;
- грунтовка по металлу;
- краска.
Петли на ворота из профнастила или металлические створки любых калиток привариваются для плавного открытия и закрытия. При этих действиях не должно происходить ни скрипа, ни скрежета, ни рывков. Как правильно приварить петли на ворота, чтобы добиться этого? Для выполнения сварочных работ нужно оценить материал ворот и столбов для них. Сами створки могут быть сделаны из дерева и профнастила, из поликарбоната и других материалов.
Столбы могут иметь еще больше разновидностей:
Приваривание петель к воротным столбам
- из металлических труб;
- из бревен;
- из пенобетона;
- бетонные;
- каменные;
- кирпичные.
Лучшими вариантами петель на ворота будут шариковые. Они значительно улучшают ход створок ворот. Если соблюдать всю технологию, сварка должна начинаться с приваривания к петлям дополнительных деталей, которые именуются платиками, иногда их называют пластиками. Это небольшие прямоугольники из листовой стали.
Привариваются они сплошным швом на ровной поверхности. Размеры платиков выбираются на глаз и зависят от размеров петель и веса створок ворот. Платики образуют дополнительную площадь для сварки, что не позволяет полотнам разорваться при любом их весе.
Привариваются платики следующим образом:
- уложить 2 пластины на горизонтальной плоскости с зазором 2-3 мм;
- сверху положить петлю;
- приварить верхнюю или нижнюю часть петли к платику;
- то же самое проделать с другой частью петли.
Перед привариванием петель необходимо створки ворот поставить в проем двери и надежно зафиксировать там. Затем с помощью рулетки наметить мелом места установки петель. Такая схема позволит более точно и красиво расположить их на створках и столбах. Теперь можно начинать сварочные работы. Сначала следует прихватить нижние петли на столбах.
После приваривания деталей к столбам на них надеваются верхние части вместе с шариками.
Полотно плотно прижимается к петле и приваривается. Если возникает необходимость установки внутренних петель, лучше пригласить профессионалов. Монтаж таких петель является довольно трудоемкой операцией. Собственными руками с ней справиться очень трудно.
К створкам ворот из профнастила петли привариваются следующим образом:
- делаются перемычки параллельно низу и верху створок;
- к данным перемычкам привариваются воротные петли;
- поверх приваренных петель прикручиваются листы профнастила.
Пример приваренных петель к воротам из профнастила
Петли в данном случае берутся длинные — не менее 1 м. Чем больше толщина, тем лучше. Тоньше 3 мм брать не следует. После окончания сварочных работ все швы зачищаются болгаркой и шкуркой, обрабатываются грунтовкой и красятся.
Именно такой технологией пользуются профессиональные службы, которые занимаются монтажом ворот и дверей. После полного окончания сварочных работ необходимо дать створкам время на остывание. Только после этого можно открывать и закрывать ворота.
