Петли гаражные: рассмотрим какие лучше

Преимущества шарнирных петель

Благодаря множеству преимуществ шарнирных петель они приобрели достаточно широкую популярность. Чтобы разобраться, за счет каких особенностей они удобны в эксплуатации, стоит рассмотреть несколько преимуществ таких изделий:

отсутствие шума во время эксплуатации, высокая плавность поворота створки, легкость открытия ворот;
шарнирные петли достаточно прочны и отличаются повышенной устойчивостью ко взлому;
они способны выдерживать значительные нагрузки, а вероятность самопроизвольного открывания и закрывания конструкции исключена.

Благодаря таким качествам шарнирные петли завоевали популярность среди дачников, владельцев загородных участков и гаражей. Изготовление таких петель происходит с использованием высокопрочных металлов. Это продляет срок службы петель и обеспечивает отсутствие деформаций в процессе эксплуатации.

Исходя из веса створок, петли выбирают по характеристикам. В процессе выбора стоит соблюдать несколько правил:

Если ворота выполнены из профнастила, достаточно петли диаметром 25 мм с 1 шарниром.
В случае створки средней массы лучше обратить внимание на петли диаметром 35 мм и более.
При установке тяжелых ворот стоит присмотреться к петлям с 2-3 шариками.

Эти правила помогут правильно установить петли.

Навесы, петли и их виды

Есть множество разновидностей петель:

Усиленные шарнирные — осевой стержень внутри их прикреплен в обеих половинках карты. Вследствие этого образуется соединение по типу цилиндра, которое способно вращаться.
Полушарнирные. В них стержень оси присутствует лишь в единственной половинке карты, который соединяется с шарнирным колпачком во 2 половине карты. Данный вид позволяет без труда снимать створки, значит, не очень устойчив ко взлому.
Двусторонние. Предназначены для установки на любой стороне воротной системы.
Имеющие стопор. Способны предотвратить расшатывание створок, упростить открывание ворот, независимо от погодных условий.
Регулируемые. Позволяют настраивать по высоте положение створок. Их стоит использовать, если присутствует возможность перемещения опор. Но минусом этих петель является то, что максимальная масса, которую они могут выдержать, не должна превышать 200 кг.
Кованые. Это старый вид воротных петель, который возник много лет назад, но и по сей день применяется для удерживания створок деревянных ворот. Сегодня чаще всего петли кованого типа применяются для создания оригинальных решений по дизайну. Но некоторые современные петли кованого типа не уступают по прочности их аналогам.

Чтобы ворота долго служили и соответствующим образом выполняли функции, необходимо правильным образом выбрать петли. Детали для любой распашной системы являются одним из наиболее значимых компонентов. Петли на ворота необходимо выбирать, учитывая следующие факторы: массы створок, груза, который они способны претерпевать (также зависит от данного фактора изменение числа петель), материала ворот, габаритов дверей.

Существует несколько видов петель для распашных ворот

Воротные петли различаются также методом крепления, они могут быть закручены на винт, приварены или закреплены на гайки с саморезами.

При отборе петель и навесов требуется учитывать некоторые факторы:

Советы по уходу

Петли изготавливаются из металла, поэтому необходимо регулярно за ними следить, чтобы они не заржавели

Рекомендуется обращать внимание на малейшие дефекты, чтобы избежать серьезных поломок. Нельзя экономить на обслуживании, в противном случае нужно будет тратиться на установку новой фурнитуры

Наиболее часто встречаются такие проблемы с петлями: они смещаются, деформируются, шток ломается, металл подвергается коррозии, крепежные элементы ослабляются, так как изначально были слабо установлены. Но этого можно избежать, если следовать полезным советам:

Нельзя оставлять створки ворот открытыми или закрытыми надолго, иначе они заржавеют.
Будет полезно подставить опору под половины, чтобы продлить эксплуатационный срок, и облегчить нагрузку на петли.
Механизмы требуют регулярной очистки от загрязнений и старого масла, а также новой смазки.

Соблюдая такие простые правила ухода, вы сможете надолго забыть о проблемах с петлями.

О том, как ухаживать за петлями для ворот, смотрите в следующем видео.

Технология приварки петель

Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.

Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.

Видео описание

Чтобы понять, о чем идет речь, посмотрите видео

Нюансы установки на опоры разного сечения

Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.

Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.

Навес с пластинами на квадратном столбеИсточник distroy.ru

В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.

Установочные и сварочные работы

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru

Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.

Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.

Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru

Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:

вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Формы

Современные разновидности петель производятся нескольких форм. Каждая форма имеет индивидуальные технические характеристики, преимущества и недостатки. При выборе подходящей формы следует учитывать совокупность параметров, собственные предпочтения и нагрузку, которую создает металлическая конструкция.

Цилиндрические

Петли цилиндрической формы с подшипником внутри корпуса подходят для стандартных моделей распашных конструкций, обладающих сравнительно небольшой массой. Предельная нагрузка на фиксатор с каждой стороны не должна быть выше 400 кг. В зависимости от класса приобретенной петли может изменяться максимальный удерживаемый вес.

Несмотря на свою нестандартную форму, цилиндрическая разновидность является одним из наиболее распространенных вариантов. Фиксаторы обладают высокой прочностью и крепятся на каркас сваркой. Перед привариванием основной части корпуса необходимо приварить ушки для более надежного удерживания.

Квадратные

От других форм-факторов квадратные петли отличаются увеличенной площадью соприкосновения поверхностей. За счет большой площади контакта фиксаторы легко привариваются к корпусу и выдерживают постоянную нагрузку массивных конструкций. Также фиксирующие элементы квадратной формы используют для фиксации различных поперечных элементов, калиток и других конструкций.

Шестигранные

Шестигранные элементы менее распространены по сравнению с другими формами. По аналогии с цилиндрическими фиксаторами они требуют предварительного приваривания металлических ушек, что обеспечивает дополнительное удобство при последующем монтаже. Шестигранные петли выбираются с учетом декоративности, суммарной массы и размеров створок распашных ворот. Стандартные шестигранные элементы способны выдерживать металлические конструкции весом около 400-500 кг.

Каплевидные

Каплевидная форма свойственна только петлям со встроенным подшипником. За исключением эстетичного внешнего вида, данную разновидность отличают дополнительные преимущества — равномерный сварочный шов и простота монтажа, которые достигаются благодаря особенной форме.

При установке на массивные распашные конструкции рекомендуется задействовать каплевидные петли с диаметром 30-32 мм и длиной около 250-300 мм. От длины петли напрямую зависит протяженность сварного шва, которым она приваривается к каркасу. Желательно, чтобы фиксаторы были оснащены пресс-масленками для смазки, чтобы ворота не издавали постороннего звука при открытии и закрытии.

Несколько советов начинающему мастеру

Чтобы усилия по тому, как приварить петли на дверь, увенчались успехом, следует быть внимательны при покупке гаражных петель. Обязательно убедиться, что:

их размер и длина соответствует весу и габаритам створок;
штырь свободно поворачивается в отверстии;
между ним и внутренней поверхностью паза присутствует небольшой зазор в 0,1 мм;
на петле нет никаких повреждений: вмятин, ржавчины, раковин.

Не менее важен и выбор материала, из которого изготовлена петля, поскольку различные виды стали варятся по-разному. Проще всего будет сварить крепежи, отлитые из черной стали или низколегированного сплава. Для них можно использовать обычную электросварку.

Если же приобретать шарниры из нержавейки или из легированных материалов, следует быть готовым к тому, что потребуется сварка углекислотная или аргоновая. Единственное преимущество нержавейки — это то, что петля не будет ржаветь. Но, поскольку коэффициент трения в шарнире, изготовленном из этого материала намного выше, чем в петле из черной стали, смазывать и чистить его придется чаще.

Это интересно: как правильно приварить петли на гаражные ворота.

Во избежание проблем при сварке петель и в будущем лучше придерживаться следующих рекомендаций:

Нежелательна покупка дешевых петель из обычной стали-сырца, поскольку их срок службы составляет всего 2-3 года. За это время шарнир изнашивается настолько, что створки ворот начинают провисать.
Лучше заранее разобраться, с какой стороны ворот будут приваривать петли, учитывая, что оптимальный вариант открывания створок — на улицу, и продумать до мелочей весь процесс варки.
Не следует забывать, что основная функция ворот — обеспечение безопасности. Нежелательно устанавливать со стороны улицы, поскольку их можно легко срезать. Если без этого никак не обойтись, рекомендуется заказать шарниры, изготовленные из кованой стали, которую не возьмет ни один резак.
Нужно убедиться, что створку ворот будет невозможно снять в закрытом состоянии. Иногда, чтобы избежать подобных действий со стороны злоумышленников, опытные мастера ставят одну из петель на каждой из створок «вверх ногами». Однако тогда створки невозможно будет снять и с целью выполнения ремонта.
Если впервые имеется дело со сварочным аппаратом, следует научиться заранее обращаться с ним. Только абсолютно ровный сварной шов даст надежное и прочное соединение. Переделать же полностью выполненную работу будет сложно.

Эти простые советы помогут начинающему мастеру, и установленные двери не доставят ему в дальнейшем никаких проблем.

Применение внутренних петель

Внутренние изделия устанавливаются на ворота гаражей, сараев, хозяйственных блоков и прочих сооружений. Особенную актуальность такие изделия приобрели в местах, где существует повышенная угроза взлома. Несмотря на некоторые сложности монтажа, внутренние петли для гаражных ворот применяются на практике все чаще. Этому способствуют следующие факторы:

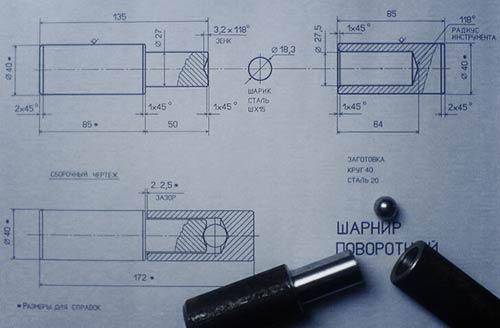

Можно подобрать готовый вариант скрытых петель или изготовить его самостоятельно, применительно к любому варианту ворот.
Детали защищены от внешних воздействий, поэтому прослужат намного дольше, нежели петли наружного типа.
Обеспечивается повышенная безопасность гаража, так как у злоумышленников отсутствует возможность спилить или взломать ворота.
Имеется возможность навесить очень тяжелые створки, вплоть до 500 кг.

Что такое петли, их основные виды

Петли на ворота – это механизм, который состоит минимум из двух составляющих, которые соединившись образуют движущийся шарнир, помогающий без проблем оборачиваться вокруг своей оси. В зависимости от разновидностей и способа установки, петли на ворота могут позволять открываться воротам или калитке от девяноста до ста восьмидесяти градусов. Также открытие возможно как в одну, так и в обе стороны, что безусловно отлично сказывается на их работоспособности и функциональности.

Чтобы осуществить правильный выбор, вам необходимо обратить внимание на такие критерии:

Надёжность покупаемых петель.
Максимально возможный вес, который они смогут удерживать.
Максимальный угол открывания.
Способ крепления.
Материал из которого они изготовлены.
Особенности конструкции.

После того как вы пройдёте по всем перечисленным пунктам и подберёте завесы соответственно вашим требованиям, тогда вы гарантированно получите качественное изделие, которое без проблем прослужит вам продолжительное время и будет радовать своей работоспособностью.

Применение внутренних петель

Можно подобрать готовый вариант скрытых петель или изготовить его самостоятельно, применительно к любому варианту ворот.
Детали защищены от внешних воздействий, поэтому прослужат намного дольше, нежели петли наружного типа.
Обеспечивается повышенная безопасность гаража, так как у злоумышленников отсутствует возможность спилить или взломать ворота.
Имеется возможность навесить очень тяжелые створки, вплоть до 500 кг.

Выбор механизма

Основные виды гаражных петель

Стремительный технический процесс затрагивает многие аспекты нашей жизни, и даже петли для деревянных ворот (как и металлических) не являются исключением. Если раньше фурнитура для гаражных дверей была очень простой и однообразной, то сегодня можно найти множество видов различных петель, которые отличаются своими особенностями и достоинствами.

В таблице представлены основные виды.

Шарнирные петли. В середине изделия, выполненного из стали, находится шарик, благодаря которому и осуществляется движение петли. Более подробно данный вид будет рассмотрен ниже.

Цилиндрические. Также эта фурнитура называется петлями с подшипником. Она крепится к специальной опоре посредством сварки металлов. Ввиду особенностей конструкции и крепления на воротах, цилиндрические петли с опорным подшипником хорошо подходят лишь для распашных ворот с небольшой массой – суммарная нагрузка не должна быть более 400 килограмм на каждую петлю. В противном случае высока вероятность поломки.

Цилиндрические усиленные. Эти приварные петли являются улучшенным вариантов рассмотренных ранее петель – они отличаются более усовершенствованной структурой и оптимальным распределением нагрузки. Максимальная масса, которую может держать одна такая петля без каких-либо последствий составляет порядка 600 килограмм, поэтому усиленные цилиндрические петли можно использовать для монтажа тяжелых ворот.

Сквозные. В том случае, если петли для гаражных ворот по определенным причинам нельзя установить путем сварки или привинчивания к поверхности, используются петли сквозного типа. Для установки такой фурнитуры в конструкции ворот высверливаются на всю длину монтажные колонны, в которые продевается часть петли. После этого она прочно закрепляется при помощи гаек подходящего размера. Из-за такой схемы крепления сквозные гаражные петли рассчитаны на нагрузку не более 200 килограмм.

Накладные. Это наиболее востребованные среди владельцев гаражей петли для ворот, которые получили такую популярность благодаря своей высокой надежности, прочности и износостойкости. Еще одно достоинство накладных петель – полное отсутствие скрипа при открывании и закрывании створок. Такая фурнитура полностью берет на себя нагрузку от дверных створок и не дает им провисать. Также накладные петли еще и взломостойкие.

Кованые. Это старинный вид гаражных петель, который появился на свет многие столетия назад и применялся для удержания створок деревянных ворот. Несмотря на это, петли кованого типа часто используются и сейчас, в том числе и для создания дизайнерских решений. Некоторые современные модели кованых петель ничуть не уступают другим.

Какие петли на ворота выбрать из такого разнообразия? Если у вас уже плывет перед глазами от широкого ассортимента современных магазинов, читайте дальше, чтобы узнать правила выбора.

Почему шарнирные петли так хороши

Нельзя не отметить тот факт, что шарнирные воротные петли отличаются высокой популярностью. Она во многом обусловлена многочисленными достоинствами таких петель, которые приведены ниже:

Легкость, плавность и бесшумность поворота при условии регулярного смазывания.
Шарнирные петли для металлических ворот обладают высокой стойкостью ко взлому.
Способность выдерживать большую нагрузку, особенно у петель с большим шарниром.
Отсутствие вероятность самопроизвольного закрывания и открывания (при условии правильной установки ворот для гаража в вертикальной плоскости).

Указанные выше положительные качества позволяют устанавливать шарнирные петли на ворота из профнастила. Так, шарниры, которые устанавливаются внутри петель, изготавливаются из прочных и надежных металлов с достойными эксплуатационными характеристиками. Благодаря этому увеличивается не только возможная нагрузка на петли со стороны тяжелых дверных створок ворот, но и продолжительность их службы.

Цилиндрические гаражные петли разных размеров

Важно правильно подобрать количество и параметры шарниров, исходя из массы двери ворот, например:

Для легкой калитки из профнастила достаточно одного шарнира на петлю с диаметром 25 мм.
Для стандартной воротной двери придется выбирать петли с шарнирами диаметром от 35 мм.
В случае, если планируется установить массивную гаражную дверь, необходимо увеличивать не только диаметр шарнира, но и количество таких шариков в одной петли (до 2-3 штук на створку).

Классификация шарниров по форме

Современные шарниры для ворот изготавливают в различных форм-факторах. Они могут быть цилиндрическими, квадратными, шестигранными или каплевидными.

Шарниры цилиндрической формы, несмотря на необычный внешний вид, пользуются высоким спросом у покупателей. Такие петли приваривают к воротам, причем для их более надежного крепления сначала приваривают ушки.

Эти петли не нашли широкого применения, но все же их можно встретить на полках магазинов. Они мало чем отличаются от цилиндрических. Для их крепления также потребуется предварительно приварить ушки.

Петли квадратной формы обеспечивают значительную площадь контакта поверхностей. Они легко и надежно привариваются к основанию ворот.

Такая форма свойственна только шарнирам с подшипником. Петли имеют ряд преимуществ, таких как эстетичный внешний вид, равномерный сварочный шов и удобство в установке.

Петли-стрелы

Подходят как для деревянных, так и для металлических ворот. Благодаря особой форме, шарниры имеют колоритный внешний вид и обеспечивают значительный запас прочности. Они могут быть шарнирными или полушарнирными, обычными, съемными или фигурными. Их можно навешивать на увесистые и габаритные ворота.

Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Из перечисленных выше форм шарниров наиболее эргономичной является цилиндрическая петля с подшипником. При ее монтаже потребуется провести дополнительные работы, но готовое изделие порадует отличными эксплуатационными характеристиками и надежностью.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Как приварить петли на дверь или калитку

Установка металлических дверей, а также дверей ворот и калиток требует приварки петель к дверному полотну и коробке. Как подобрать петли для монтажа, как приварить петли своими силами и какое оборудование потребуется для работы – ответы на все вопросы можно найти в этой статье.

Монтаж петель методом сварки

Выбор петель

Правильный выбор петель для металлических ворот, калиток и дверей должен основываться на нескольких факторах:

определении и подборе вида петли,
определении количества и габаритных размеров петли.

Виды петель

В первую очередь петли приварные различаются по форме. Они могут быть:

цилиндрические. Разновидностью этой группы является приварная каплевидная петля,
квадратные. Применяются крайне редко. В настоящее время практически не производятся,
шестигранные.

Основные виды приварных петель, различающихся по форме

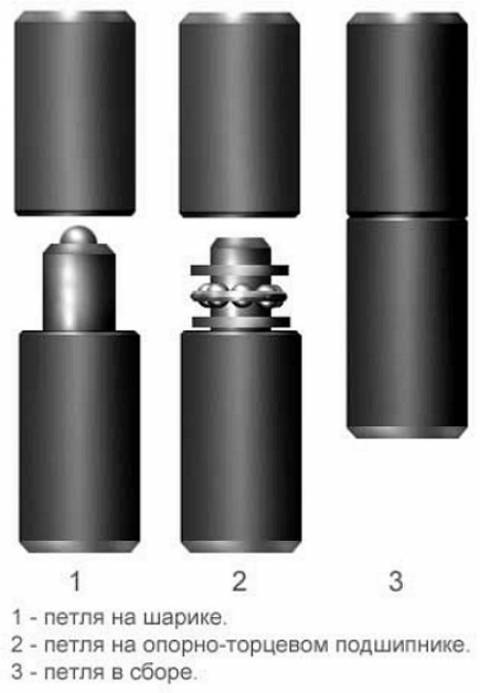

Все приварные петли могут быть дополнительно оснащены шариком, выполняющим роль подшипника. Шарик облегчает открывание двери и снижает силу трения, которая негативно влияет на сроки использования фурнитуры.

Приварная петля, оснащенная шариком-подшипником

Также в продаже можно найти усиленные приварные петли, которые применяются для установки на металлическую дверь большого размера или веса. Дополнительные пластины позволяют равномерно распределить нагрузку на петлю, что увеличивает срок службы изделия.

Приварная петля, дополненная металлическими планками

Какое количество петель требуется установить

Количество и габаритные размеры петель подбираются в зависимости от веса дверного полотна. Чем больше вес двери, тем больших размеров требуются петли, а также увеличивается их количество.

Таблица для выбора размеров и количества дверных петель

Монтаж приварных петель

Рассмотрим, как правильно приваривать петли. Для этого последовательно надо пройти три основных этапа:

подготовка оборудования и материалов, требующегося для работы,
подготовка металлической поверхности для сварки,
приварка петель на дверь.

Инструменты и материалы

Перед тем, как правильно приварить петли на металлическую дверь, ворота или калитку, нужно подготовить необходимые для проведения работы материалы:

петли, подобранные по всем правилам, указанным выше,
металлические пластины (если приварка петель производится с усилением конструкции пластинами). Размеры пластин подбираются исходя из веса дверного полотна. Чем больше масса двери, тем большего размера пластины требуются. Например, гаражные петли на ворота стандартных размеров (приблизительно 2,5*2,5 м) привариваются на металлические пластины размером 80*80 мм,
электросварочный аппарат,
сухие электроды. Для проведения работы достаточно иметь электроды диаметром 3-4 мм,
щетка с металлической щетиной для предварительной очистки рабочей поверхности,
средства индивидуальной защиты мастера.
