Как правильно залить под гараж плитный фундамент своими руками

Толщина фундаментной основы

Толщину железобетонной плиты под гараж выбирают, учитывая два основных параметра:

• тип почвы;
• проектный вес постройки.

Если почва неустойчивая и со значительной глубиной промерзания, то под силовую конструкцию вырабатывают котлован на глубине 0,6–1,0 м.

Чтобы фундамент опирался на устойчивое грунтовое основание, для него устраивают на дне выемки утрамбованную прослойку из песка средней фракции (высота слоя – 0,2–0,3 м).

Кроме геологических особенностей участка, определяющее значение имеет вес самого сооружения. Например, для одноэтажного этажа из таких легких материалов, как пеноблоки, достаточно высоты монолитной плиты в 10 см с армированием в один слой. Если застройщик проектирует двухэтажное сооружение, либо гараж из кирпича или бетона, то толщину плиту нужно увеличить на 5 см.

На практике толщину плиты для гаража принимают несколько завышенной от рекомендованных значений. Такой выбор обусловлен несколькими причинами:

• чтобы в холодное время года лед и снег не мешали использовать распашные двери;
• чтобы ливневая и дождевая вода не попадали вовнутрь помещения;
• чтобы обеспечить нормальное пользование гаражом даже в непредвиденных ситуациях, например, если просядет часть фундамента, или грунт перед входом поднимется в результате действия сил пучения.

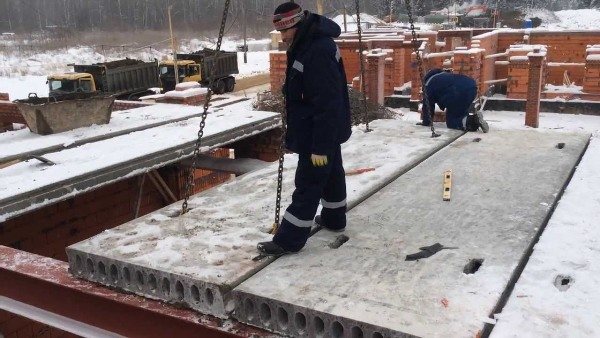

Преимущества и недостатки использования бетонных пустотных плит

При строительстве даже такого относительно простого здания, как гараж, неизбежно возникает вопрос – как и из чего лучше сделать потолочное перекрытие?

Вариантов, конечно, достаточно много, но все они трудоемкие – нужно возиться с балками, подшивать потолок, или же вязать арматурный каркас, делать опалубку, месить самостоятельно или заказывать бетон. Все это отнимает много времени и в итоге получается не дешевле, а иногда и дороже, чем сделать перекрытие из железобетонных пустотных плит.

Преимущества плиты следующие:

1. Относительно небольшой вес и небольшая стоимость.
2. Хорошая тепло- и звукоизоляция.
3. В продольных отверстиях плит удобно прокладывать разного рода коммуникации.
4. Качество плит обычно соответствует заявленному производителем, так как они производятся на крупных предприятиях, а в кустарных условиях их производство невыгодно.
5. Широкий выбор стандартных типовых размеров. Это позволяет заказывать доборные элементы нужных размеров у производителя. Очень быстрый монтаж, если сравнивать с другими типами перекрытий.

Из недостатков этого материала следует, в первую очередь, отметить необходимость использования тяжелой техники – автокрана или погрузчика. Это, конечно, негативно сказывается на итоговой стоимости перекрытия. Кроме этого, серьезных недостатков у плит нет.

Заливка бетонного раствора

Желательно для монтажа фундаментной плиты использовать автомиксер, который сможет заготовить нужное количество бетона за короткий промежуток времени без потери качества смеси

Желательно для монтажа фундаментной плиты использовать автомиксер, который сможет заготовить нужное количество бетона за короткий промежуток времени без потери качества смеси. Кроме того, при заливке раствора следует придерживаться таких рекомендаций:

• Заливку раствора выполняют в один заход. Запрещено растягивать загрузку бетона в опалубку на несколько дней. Это нарушает технологию монтажа монолитной плиты.
• При заливке раствора необходимо своими руками уплотнять смесь строительным вибратором, а максимальный интервал между процессом уплотнения и подачей следующей порции бетона не должен превышать 2 часа. При этом уплотнять смесь вибратором нужно до полного скрытия щебня в растворе и появления на его поверхности цементного молочка.
• Запрещено касание насадки вибратора и стальных прутов армиующего каркаса.
• Углублять вибратор нужно на уровень не больший, чем диаметр насадки.
• Запрещено передвигать и перераспределять бетонную смесь в опалубке с помощью лопат. Необходимо только перемещать автомиксер по периметру подушки для заливки новых точек фундамента.
• Если фундамент заливается зимой, то нужно обеспечить прогрев опалубки по периметру и монтаж защитного шатра на стройплощадке с её прогревом при помощи пушки.
• Бетон сохнет около 30 дней при условии теплой сухой погоды. В случае жары нужно своими руками укрыть фундамент клеенкой и производить его увлажнение каждые 7-8 часов в первую неделю и 2-3 раза в день до полного его высыхания в течение еще трех недель.
• Проводить распалубку можно через 6-7 дней в сухую теплую погоду. В холодное время года лучше оставить каркас на 2-3 недели.

Таким образом, придерживаясь пошаговой инструкции монтажа, можно своими руками создать крепкое и долговечное основание под любую постройку.

Заливка фундамента своими руками

Осуществляя заливку, на каждом из этапов нужно придерживаться алгоритма выполнения работ.

Подготовительные работы

Работы начинаются с того, что нужно выбрать место для гаража. Если его возводят на уже застроенном участке, то еще на этапе проектирования определяют ориентацию относительно имеющихся объектов, учитывая размеры и границы постройки.

После этого делается разметка участка, чтобы начать копать траншею. Для этого размечаются 2 прямоугольника — наружный и внутренний (грунт между ними будет изыматься). Процедура проводится путем забивания колышков в вершинах прямоугольника, между колышками натягивается бечевка. Обязательно проверяется правильность сторон, это касается и внутреннего, и внешнего прямоугольника. Ширина и длина уже указаны в проекте.

Установка опалубки

Возможны 2 варианта — установка съемной или несъемной опалубки. Последняя представляет собой специальные блоки, которые соединяются между собой. На следующем этапе в них вставляется и вяжется арматура. После этого заливают раствор цемента, когда он застынет, то фундамент получит дополнительную теплоизоляцию.

Съемная опалубка представляет собой конструкцию, сколоченную из досок. Из них формируют своеобразные ящики, только без крышки и дна. Эти конструкции выставляют по уровню, дополнительно укрепляют раскосами и подпорками. Доски скрепляют между собой гвоздями

Важно обеспечить надежные крепления, поскольку бетонная смесь будет оказывать сильное давление, и если элементы конструкции плохо закреплены, ее разорвет

Раствор заливают только после укладки арматуры. Когда смесь застынет, опалубку аккуратно снимают, а полученную конструкцию обмазывают битумом или мастикой — это гидроизоляция, которая защитит фундамент от влаги.

Армирование фундамента

Армирование чаще всего производится для ленточного фундамента. Из прутьев делают каркас, для этого используются стержни сечением 8-15 мм в зависимости от размеров конструкции. Их фиксируют с помощью металлической проволоки.

Прутья помещают на расстоянии не менее 20 см друг от друга. Такой прием используется и при устройстве конструкции ленточно-свайного типа.

Подготовительные работы

Строительные работы начинают с подготовки участка, на котором будет сооружаться гараж. Устройство места под фундамент осуществляется в два последовательных этапа, с особенностями которых нужно разобраться.

Разметка

Очень важно заранее определить размеры фундаментного котлована и разметить территорию, где он будет выкапываться. Делать фундамент без предварительной разметки нельзя, так как в будущем из-за этого появятся проблемы с созданием крыш или стенок. Чтобы правильно разметить участок, понадобятся такие инструменты:

Чтобы правильно разметить участок, понадобятся такие инструменты:

• шнурка;
• колья;
• рулетка;
• шпагат.

Сначала в одном из углов будущего строения устанавливается колышек, после чего определяют остальные углы и устанавливают на их месте оставшиеся разметочные колья. Затем между колышками натягивают шнурку, которая является границей гаража и фундамента.

Преимущества и недостатки «плавающей» плиты

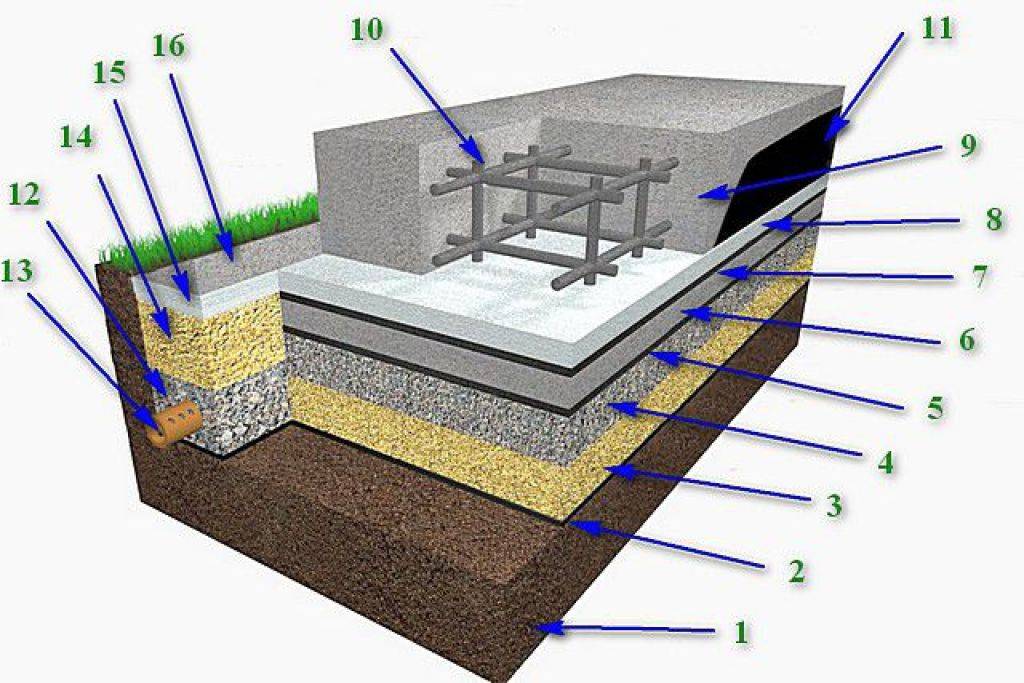

Схематическое изображение плавающего плитного основания Общепризнанным плюсом такого основания является возможность его устройства для двухэтажного здания из кирпича или блоков. При этом, плиты можно устанавливать на разных типах грунтов, включая сыпучие и просадочные. Однако хорошие показатели прочности напрямую зависят от соблюдения норм закладки «пирога» основания.

Но, несмотря на существенные преимущества, плавающая плита обходится застройщику значительно дороже, чем, скажем, ленточное основание или использование технологии ТИСЭ. Чаще всего, плитное основание выбирают из-за надежности и отсутствия необходимости делать перекрытия подпольных участков дома.

Из каких материалов делают фундамент под гараж

В перечень материалов для сооружения плитной основы входят:

Инструменты для выполнения работ

• бетонный раствор, изготовленный из гравия, портландцемента, воды и мелкого песка;
• бетономешалка, позволяющая приготовить увеличенный объем раствора и повышающая эффективность перемешивания;
• материалы, используемые для обеспечения тепло- и гидроизоляционной защиты монолитного фундамента;
• влагостойкая фанера, доски и брусья, применяемые для сооружения опалубочной конструкции;
• арматурные стержни с рифленым сечением, используемые для сборки силового каркаса;
• отожженная проволока, необходимая для связывания арматурных заготовок в каркас.

Для выполнения работ также требуются следующие инструменты:

• лопаты и ведра;
• столярный инструмент для сборки опалубки;
• приспособление для связывания проволоки;
• вибратор для трамбовки бетонного массива;
• строительный уровень;
• болгарка, укомплектованная кругом по металлу.

Готовясь к выполнению строительных мероприятий, следует позаботиться о средствах индивидуальной защиты дыхательных органов, глаз и рук. Подготовив все необходимое, приступайте к сооружению плиты.

Выполнение работ по заливке фундамента

Основные ошибки и советы по строительству

Понимая принцип строительства, частный застройщик может своими силами заложить плитный фундамент под гараж. Но несмотря на доступность технологии, начинающие мастера допускают такие ошибки:

1. Бетон низкого или, наоборот, слишком высокого качества. Для строительства фундамента под гараж оптимальные марки бетона М250 – М350. Бетон М200 и ниже будет недостаточно прочным для проектных нагрузок или такая плита разрушится раньше срока под действием деформационных сил грунта.

   Выбор бетона марок М400 и выше может оказаться экономически нецелесообразным в заданных условиях.

2. Слишком много арматуры. Монтаж арматурного каркаса требует строго расчета и соблюдения правил вязания арматурных стержней. Готовую сетку укладывают в один или два слоя в зависимости от толщины плиты. Любой другой металлолом не подходит для армирования основания.
3. Послойное заливание бетона. Когда ведется не крупномасштабное строительство, мастер старается все сделать своими руками, в том числе замешать раствор для стяжки. При этом нужно учитывать, что бетон по всей поверхности нужно заливать одновременно, иначе предыдущий слой успеет схватиться и массив монолита будет иметь неоднородную структуру, что скажется на его качестве. Поэтому для работы с раствором стоит привлечь помощников.

Много важной и полезной информации о возведении плитного фундамента представлено в этом разделе

Фундамент под гараж из пеноблоков: этапы возведения

Каждый автолюбитель желает обзавестись своим собственным гаражом. Разумным является выбор в пользу постройки такого сооружения, а не покупка готовой конструкции. Среди немаловажных факторов и параметров можно отметить такие, как место расположения постройки, её тип и размерность. Кроме всего прочего, значимую роль играет также и материал, из которого будет выполнено основание. К числу наиболее распространённых относится фундамент под гараж из пеноблоков.

В процессе возведения гаража из данного материала следует учитывать различные показатели и значения. При этом укладка фундаментного основания гаража представляет собой один из важнейших этапов, его также можно без преувеличения назвать наиболее важным. Выбор типа фундамента зависит от огромного множества самых разнообразных факторов, но итоговое решение всё равно принимать вам. Огромной популярностью сегодня обладают гаражи, построенные из пенобетонных блоков. Объясняется это, к тому же, тем, что данный вариант является самым оптимальным, причём практически по всем значениям и показателям.

Существует две разновидности фундаментного основания из пеноблоков, к числу которых относятся следующие:

Поэтому ответ на вопрос о том, как сделать фундамент под гараж из пеноблоков, зависит от выбранного типа фундамента. Такие гаражи могут возводиться также и с обустройством подвала. Следует отметить, что это действительно важный момент, поскольку от этого нюанса будет зависеть то, какой тип фундаментного основания следует выбрать в том или ином случае.

Инструкция сооружения плиты под гараж

Расчет смотровой поверхности, устройство, толщина фундаментной плиты и технология работ – это подготовительный этап. После него наступают следующие шаги:

1. Земляные работы.
2. Подушка.
3. Опалубка.
4. Армирование.
5. Заливка.

Чтобы узнать размера фундаментной плиты, используется онлайн калькулятор фундамента. Плитный фундамент под гараж своими руками возводится согласно каждому из этапов.

Земляные работы

Первым этапом в процессе построения конструкции становится проведение земляных работ. Для этого понадобится набор из следующих материалов: шнур, четыре деревянные рейки, лопаты.

1. Фундамент гаража намечается с отступом в полметра от конечной линии строения. По углам устанавливаются деревянные рейки, и они связываются между собой шнуром.
2. С помощью экскаватора роется яма, глубина которой зависит от будущей нагрузки на плиту. Средним показателем здесь становится полтора метра.
3. Небольшие неровности засыпаются песком. Использовать грунт, который был только что выкопан по площади, не нужно. Лучше потратить немного песка и не потерять в прочности конструкции. Если засыпать старый грунт, то строение начнет проседать в местах с рыхлой почвой.

Подушка

Для предотвращения проникновения грунтовых вод и большей прочности конструкции стелется подушка. Шаги следующие:

1. На нижний слой грунта засыпается песок, заранее очищенный от глины и других примесей. Для фундамента под гараж лучше просеять песок, и только после этого использовать его.
2. Когда первые двадцать сантиметров песка засыпаны на дно, его нужно утрамбовать, сформировав ровный слой.
3. Засыпаются вторые двадцать сантиметров песка, которые также трамбуются.
4. На верхний слой песка укладываются геотекстильная пленка, чтобы снизить скорость проникновения влаги.
5. На геотекстильную пленку для гаража из соответствующего материала засыпается слой щебня, и его также нужно утрамбовать.

Каждый слой песка нужно утрамбовывать, чтобы не оставалось пустых мест. Если сделать это сразу, то у монолитной плиты фундамента в будущем станет меньше пространства, куда она могла бы проседать.

Опалубка

Как правильно сделать опалубку? Этот этап одновременно один из простых, но без соблюдения ряда правил конструкция получится кривой, из-за чего в итоге придется делать черновую обработку пола. Шаги следующие:

1. В углах крепятся рейки, они же устанавливаются на расстоянии в полметра по площади.
2. По периметру будущего фундамента укладываются доски, которые крепятся к рейкам, заранее вбитым в почву.
3. Опалубка выравнивается по горизонтальной плоскости, чтобы раствор лег ровно, без подъемов и спусков в некоторых местах. Так, когда фундамент застынет, получится сразу укладывать напольное покрытие, но не проводить черновую обработку поверхности.

Армирование

Перед тем, как армировать поверхность будущего гаражного фундамента, нужно обеспечить гидроизоляцию площади и бетонной плиты. Для этого лучше использовать рубероид, который стелется на поверхность, а швы прогреваются и скрепляются между собой. Сверху также допускается использование пленки, но слоя из рубероида с подушкой будет достаточно.

Армирование производится в рамках таких шагов:

• На поверхность устанавливаются точки опоры первого слоя арматуры.
• С шагом в двадцать сантиметров арматура укладывается в порядке сетки, а перекрестные части скрепляются между собой любой вязальной проволокой.
• На первый слой укладывается еще один ряд арматур по той же технологии.

Фундамент плита под гараж выдержит нагрузку и в случае использования лишь одного ряда арматур, но демонтировать конструкцию в случае добавления нагрузки – не лучший выход, так что рациональнее сразу застелить в два ряда.

Заливка

Заливка производится в одно действие, с размещением слоев бетона в примерно двадцать сантиметров. Этапы следующие:

1. С применением бетононасоса на арматуры производят заливку в двадцать сантиметров раствора, который оставляется примерно на час.
2. Затем заливается остаток бетона, следом нужно пройтись по поверхности и разровнять ее.
3. Когда раствор получилось залить и выровнять, его нужно оставить приблизительно на месяц до того, как начать возводить строение. Погода в это время должна быть теплой и солнечной, но небольшие дожди не станут чем-то страшным для конструкции. Если температура воздуха поднимается выше двадцати восьми градусов, то плиту лучше накрыть пленкой и смочить водой.

Подготовка материалов и начало строительства

Толщина монолитной плиты под гараж и песчаной подушки зависит от почвы, на которой будет строительство. Неустойчивая, подвижная, глубоко промерзающая земля требует котлована глубиной 60-100 см. Плотная устойчивая почва, не подверженная влиянию грунтовых вод позволяет обойтись прослойкой песка в 20-30 см.

Толщина фундаментной плиты под гараж зависит не только от качества почвы, но и от веса гаража. Одноэтажное строение из легких материалов можно ставить на облегченную плиту под гараж толщиной 10 см. Гараж из кирпича требует увеличения толщины плиты на 5 см.

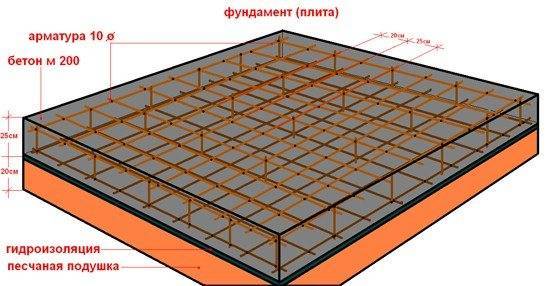

Схема фундамента под гараж из монолитной плиты:

Размер котлована должен соответствовать периметру гаража плюс 20-50 см. с каждой стороны. Определив толщину плиты гаража и песчаной прослойки, выполняют расчет необходимого объема песка и бетона: длина фундамента × ширину × толщину плиты (песчаного слоя).

Бетон для строительства фундамента должен обладать характеристиками:

• прочность на сжатие М300-М400;
• подвижность П3;
• минимальная водонепроницаемость W4;
• минимальная стойкость к промерзанию F200.

Некоторые строители советуют поверх песка засыпать слой щебня толщиной 10-20 см. Мелкий камень служит дренажом и необходим, если грунтовые воды расположены близко.

Арматура для сетки должна иметь диаметр сечения не меньше 1,5 см. Прутья укладывают перекрестно, на расстоянии около 20 см. Для устойчивости конструкции используют два слоя арматурной решетки, расстояние между которыми около 5 см.

Кроме бетона, песка, щебня и арматуры потребуются:

• лопаты;
• доски для опалубки;
• крепеж;
• бетономешалка;
• разметочный шнур и уровень.

В подготовленный котлован засыпают слой песка, который обильно поливают водой и дают полностью высохнуть. Песок считается достаточно утрамбованным, если на нем не остаются следы после того, как прошел человек.

Поверх песка засыпают щебень или гравий, которые так же тщательно утрамбовывают. Верхний слой утрамбованной «подушки» заливают тонким слоем бетона – это подбетонка. При большой подвижности почвы подбетонку укрепляют одним слоем арматурной сетки.

Гидроизоляция, опалубка и заливка

Существует несколько способов гидроизоляции монолитной плиты–фундамента. Самый распространенный и простой в исполнении – использование рулонной гидроизоляции.

Современные материалы (стеклоизол, рубемаст ит.п.) гораздо прочнее применявшегося в прошлом рубероида. Они относительно эластичны, не ломаются на сгибах и устойчивы к перепадам температур.

Для защиты бетонной плиты снизу материал укладывают на подбетонку или прямо на «подушку», склеивают швы при помощи газовой горелки. Края материала загибают вверх на 10-20 см.

Второй по частоте использования способ гидроизоляции плиты-фундамента – обмазочная гидроизоляция – модифицированный битум наносят кистью или валиком на подбетонку, а после высыхания поверх заливают плиту. Боковые стороны и верх застывшей плиты также обрабатывают раствором.

Менее распространена проникающая гидроизоляция, которая основана на химической реакции и действует длительное время, запечатывая мельчайшие трещины, образующиеся в бетоне. Это самый дорогой способ и в строительстве гаражей он используется крайне редко.

Для изготовления опалубки используют доски толщиной 2-2,5 см. Их сбивают в деревянные щиты, которые устанавливают по периметру котлована, плотно подгоняя друг к другу. Каждый щит должен иметь несколько внешних опор.

На подготовленное основание укладывают арматурную сетку. Слои арматуры могут быть сварены или стянуты проволокой. Проволоку предпочтительнее использовать на подвижном грунте – она позволяет конструкции сохранять «плавучесть» и предотвращает появление трещин.

Торцы плиты должны быть заармированы в форме буквы «П». На опорные части прутьев надевают специальные подставки-подпорки в виде гриба. Также для опоры сетки можно использовать любые железные предметы. Например, часто используют порезанный на части рельс или куски железной трубы.

Заливку плиты под гараж осуществляютот углов к центру. Оптимальный слой бетона под и над арматурой составляет 4-5 см. Залитый бетон желательно обработать строительным вибратором. Благодаря этому устройству бетон распределится равномерно и в плите не останется полостей.

Через сутки после заливки бетон необходимо обильно полить водой. Если на улице жарко, плиту укрывают пленкой. Время полного высыхания плиты зависит от температуры воздуха:

• от 10 до 20 градусов Цельсия – 13-15 дней;
• выше 20 градусов Цельсия – 9-10 дней.

При большой амплитуде колебания дневных и ночных температур время высыхания бетона рассчитывают по среднесуточной температуре. Продолжать строительство гаража можно, если плита приобретет 70 % прочности.

Фундамент своими руками: анализ почвы

Перед монтажом основания под гараж, необходимо определить свойства почвы. Если грунт слишком мягкий, необходимо заложить загубленную основу. Характеристики грунта зависит от минерального состава, влажности.

Отличия по минеральному составу

В группу, отличающуюся минеральным составом, можно отнести каменистые, песчаные почвы. Свойства — подвижность, плотность. Избавляют от копания земли, монтажа свайных сооружений. Глубина залегания породистой почвы — около 80 см.

Хорошая несущая способность у гравийного, щебневого грунта.

Щебень

Несмотря на сыпучесть песка, обладает достаточной твердостью, устойчивостью. В средней полосе России смесь песка и щебня применяется для создания подушки, задача — предохранение от подземных вод, движения земных слоев. Виды грунта, преобладающих в средней полосе — глинистая, торфяная, суглинистая. Сооружения, установленные на таких почвах, считаются неустойчивыми, склонными к быстрому разрушению.

Глинистый грунт

Почвенные характеристики отличаются высокой подвижностью. Им характерно влагопоглощение. Плохо отражается на целостности постройки зимой. Грунт напитывается водой, при промерзании расширяется, оказывая давление на основание. Весной, при сходе снега, почва прогревается, давление спадает.

При постоянном движении бетонное основание дает трещины, разрушается. Усиление армированием не помогает. Выход — монтаж бетонной основы ниже уровня промерзания грунта.

Постоянная влажность, сезонные воды

При расчете основы, необходимо обращать внимание на влажность воздуха, сезонные осадки, характерные для местности, где будет проводиться строительство здания. Если при монтаже на каменистых, песчаных почвах условия не важны, то в средней полосе, где преобладают глинистые, суглинистые почвы — необходимо. Глина – источник накопления влаги, при сезонных движениях грунта (промерзания, оттаивания) наносит существенный вред бетонному основанию дома

Глина – источник накопления влаги, при сезонных движениях грунта (промерзания, оттаивания) наносит существенный вред бетонному основанию дома.

Ситуация усугубляется, в случае размещения будущего строения в местах с близким залеганием грунтовых вод. Особенно, близ реки, озера, болота. Поможет подготовка дренажного канала.

Дренажный канал

Какой бетон лучше использовать?

Перед покупкой изделия тщательно изучаются свойства и параметры материала. Правильный выбор бетона повлияет на прочность и долговечность всего механизма.

Обязательно проконсультируйтесь с менеджером строительного магазина. Он поможет рассчитать марку бетона с учетом примерного веса строения, типа грунта. Если возводится гараж деревянный, подойдет марка М 100. Для возведения многоэтажных кирпичных или железобетонных зданий покупается цемент М 200.

Добавки для бетона

Не бойтесь экспериментировать и укреплять бетонную массу путем смешивания с добавками. Составы делают цемент крепче, увеличивают эксплуатационный срок службы соединительных смесей. Качественная добавка делает бетон более устойчивым к агрессивным условия среды.

Типы:

• разжижающая;
• загущающая;
• водоотталкивающая;
• антикоррозийная (для защиты металла);
• газообразующая добавка для уменьшения веса гаража.

В суровой климатической зоне актуальна добавка, которая помогает бетону быстрее застыть при минусовой температуре.

Подготовка необходимых инструментов и материалов

Чаще всего фундамент делают из сборного или монолитного бетона, бутового камня или кирпича. Реже его возводят из деревянных свай. Выбор материала зависит от массы конструкции и свойств почвы.

Ручной бур, которым удобно делать ямы под столбы фундамента

Для оборудования цокольной прослойки используйте морозо- и атмосферостойкие материалы. Эта прослойка должна быть тщательно гидроизолирована, чтобы избежать дополнительных финансовых затрат на возможный ремонт. Количество материала зависит от размера основания и его вида. Поэтому точно просчитать его необходимо непосредственно каждому индивидуально. То же самое касается списка инструментов. Для каждого вида материалов он свой.
