Секреты выбора и установки на калитку пневматического доводчика

Правила эксплуатации

Как и для любой другой вещи, при использовании доводчика, есть некоторые правила. Если руководствоваться ими при эксплуатации этого агрегата, то оно сможет прослужить долго и без поломок.

• калитка должна закрываться при помощи механизма, не следует придавливать ее рукой и стараться прикрыть створку быстрее – от этого механизм может быстро выйти из строя;
• не стоит оставлять калитку открытой на длительное время – поскольку в камере и пружине возникает сильное напряжение, механизм быстро изнашивается;
• периодически нужно делать регулировку, рекомендуемая частота обслуживания – 2 раза в год;
• во время регулировки, необходимо смазывать все трущиеся детали.

Также, перед тем, как будет делаться установка доводчика на уличную калитку, рекомендуется проверить работу створки – она должна открываться и закрываться плавно и без усилий. Если, например, присутствуют перекосы навесов или самого полотна, то такие проблемы лучше устранить сразу. Иначе доводчик не сможет нормально функционировать и быстро выйдет из строя.

Схема регулировки

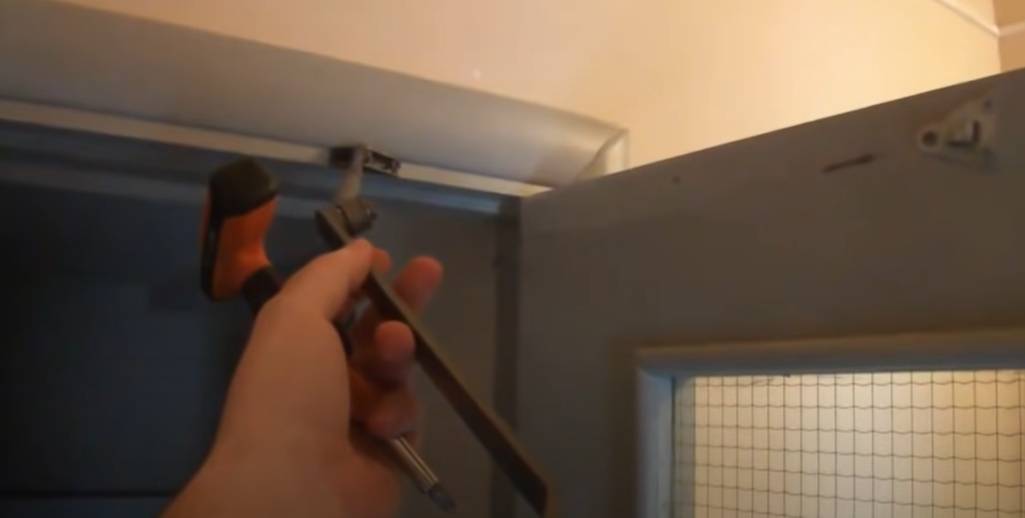

Ход установки

Правильная эксплуатация

При нарушении правил эксплуатации, определенных производителем, даже самый дорогой дверной доводчик если и не поломается преждевременно, то непременно ухудшит функционирование.

Подготовка к установке

Рекомендуют:

1. Не мешать работе устройства. Предусмотрено самостоятельное постепенное, плавное закрытие полотна двери. Применение физической силы для ускорения работы, или наоборот, приводит к износу устройства.
2. Не удерживать в открытом положении, применяя дополнительное усилие. Если конструкция не предусматривает фиксатора калитки в крайнем открытом положении, то устройство изнашивается преждевременно.
3. Не менее двух раз в год, в период межсезонья, следует производить смазку рабочих узлов доводчика.
4. Периодически проверять целостность защитного кожуха и корпуса устройства. Проникновение влаги к механике приводит к коррозийным процессам, и в результате – выходу из строя. Поэтому недостатки устраняют незамедлительно.
5. Повседневное использование устройства связно с износом деталей. Конструктивно предусмотрено нивелировать отклонения в работе с помощью корректирующего регулирования выноса штока и плавности хода.

Длительную бесперебойную работу доводчика обеспечит периодический внешний осмотр для обнаружения повреждений и своевременное обслуживание устройства.

Что такое доводчик

Доводчик для калитки это очень полезное устройство, которое обеспечивает безопасность и повышает комфорт от использования. Его основные функции:

• обеспечивает плавное закрытие калитки;
• следит за тем, чтобы створка полностью прилегла к приторной планке;
• может фиксировать дверцу в открытом положении.

Также, калитка не будет сильно хлопать при закрытии – а это также плюс, поскольку повышает срок службы замочного механизма.

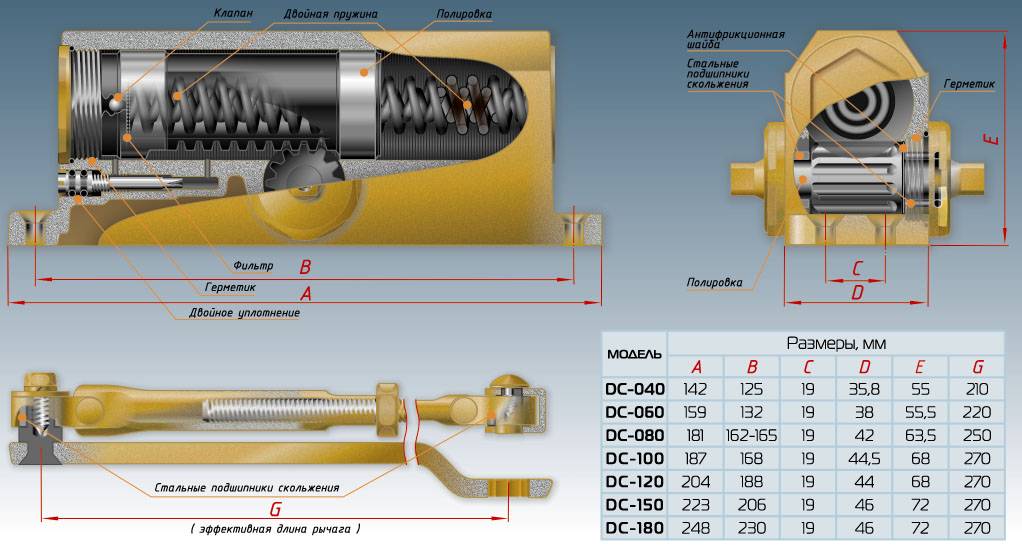

Схема устройства

Принцип действия

Несмотря на обилие моделей на современном рынке, принципиальная схема работы у всех устройств примерно одинакова:

• при открывании, необходимо приложить определенное усилие – оно передается на доводчик;
• т.к. в нем присутствует пружина, она разжимается под воздействием этого усилия;
• также, механизм предполагает использование пневматического или гидравлического поршня;
• благодаря этому, закрытие дверей происходит плавно.

А кроме того, во многих моделях, есть возможность выставить нужную силу прижима и скорость работы.

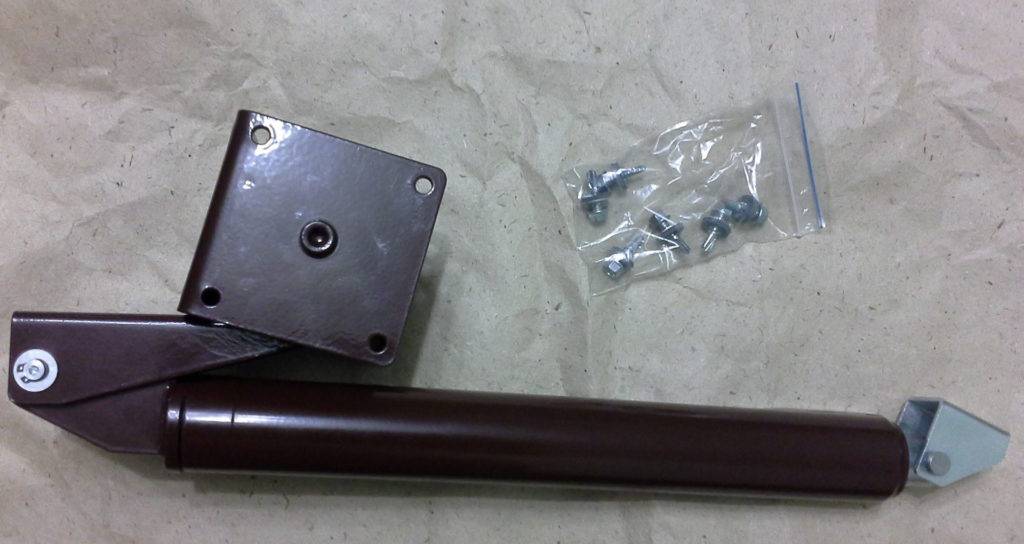

Пневматический доводчик

Основные требования

Поскольку доводчик для калиток используется на улице, к нему предъявляется ряд жестких требований:

устойчивость к морозам – очень важно, чтобы он работал при отрицательных температурах, ведь если устройство будет перемерзать, оно попросту сломается в течение первой зимы;
влагоустойчивость – опять же, использование этого аксессуара под открытым небом предполагает прямое попадание дождя и снега, поэтому конструкция должна иметь надежную защиту от проникновения воды;
долговечность – по нормальному, хороший аппарат должен без проблем отработать не один год.

Исходя из этого – лучше не приобретать самые дешевые модели. А кроме того, нужно учитывать калиточную парусность и вес – мощность агрегата должна предполагать воздействие ветра на плоскость конструкции.

Гидравлический механизм

Регулировка доводчика двери: инструкции по настройке

Виды доводчиков и принцип работы

Сейчас в продаже есть такие разновидности закрывающих механизмов:

• гидравлические;
• пневматические;
• пружинные.

Механизм с шарниром на 2 тяги (слева) и с направляющим желобом (справа)

Изображенные на фото гидравлические доводчики чаще всего применяются на разых конструкциях входных дверей. Изделие состоит из двух частей – закрытого корпуса и складывающихся в виде колена тяг (или одиночного рычага с роликом, помещенным внутрь канала). В корпусе, заполненном машинным маслом, установлена зубчатая рейка с пружиной, соединенная с поршнем. Перемещаясь вдоль оси механизма, рейка вращает шестерню, связанную с внешней тягой, как показано на схеме.

Принцип действия изделия схож с гидроцилиндром автомобиля. Когда створка открывается, шестеренка крутится и двигает зубчатую рейку, которая сжимает пружину. В это же время поршень всасывает масло в цилиндр. После отпускания двери пружина стремится разжаться, но ее «притормаживает» поршень, сдерживаемый жидкой смазкой, находящейся в цилиндре. В результате постепенного перетекания масла в другой отсек дверное полотно захлопывается медленно.

Пневматические доводчики работают по такому же принципу, только вместо масла всасывают и выпускают воздух. Пружинные механизмы, показанные на фото и напоминающие большие дверные петли, и вовсе просты: в железный корпус помещена пружина, которая давит на дверное полотно через тягу с постоянным усилием.

Пневматическая конструкция

Коротко о правилах выбора

Сейчас речь пойдет не о выборе параметров и дополнительных возможностей, а об общих принципах подбора с точки зрения технических характеристик. Основных критериев подбора три:

• Размер калитки.
• Её масса.
• Способ установки.

Для стеклянных дверей есть специальные модели Первым делом определяетесь, как будете устанавливать. Затем ищите по совокупности размера и массы. Если нет точного «попадания» по весу, берите устройство, которое рассчитано на чуть большую массу. Слишком большой запас не нужен. Он не повлияет на долговечность, а вот цена на устройства для более тяжелых калиток возрастает значительно.

В то же время брать доводчик, рассчитанный на меньшую массу, также не стоит. Эта экономия проявится в том, что работать устройство будет плохо (слишком медленно будет закрываться) или быстро сломается.

О производителях

С Китайскими доводчиками на калитку, как обычно, непросто. Только единицы действительно тестировались при низких температурах и имеют об этом протокол испытаний или сертификат. И они зимой будут работать нормально. Если сертификата нет, пусть даже написано, что они будут работать и при -50°C, это далеко не факт. Надо искать отзывы реальных пользователей данных моделей. Причем, именно моделей, так как другая модификация может и не работать, или даже другая партия. В общем — как повезет. Как обычно бывает, цены на китайские доводчики более демократичные.

Электрический доводчик

Бесшумный и надежный электрический доводчик обеспечит калитке плавное многократное открывание и закрывание. Наличие такого устройства на калитке повысит уровень безопасности ее использования, что особенно актуально для семей с маленькими детьми или немощными стариками. Такие автоматические механизмы позволяют осуществлять бесконтактное открывание дверей и калиток.

С электрическим доводчиком можно открыть и закрыть створку простым нажатием на специальную кнопку. Такая схема значительно облегчает жизнь людям с ограниченными возможностями. Устройство является универсальным в применении, прочным и компактным. Установить его можно самостоятельно. Для монтажа доводчика понадобится не более 30 минут. Электрические модели доводчиков на калитки представлены в разной комплектации и могут иметь особые клеммы для считывания карт.

Название элементов конструкции электрического доводчика

Изделия оснащены такими исполнительными составляющими, как защелка, магнит и замок. Это делает вход через калитку удобным для членов семьи и недоступным для посторонних лиц.

Особенности пневматических доводчиков для дверей

Доводчик – устройство, обеспечивающее плавное закрытие дверей. Удобны тем, что не нужно за собой прикрывать двери, доводчики сами все сделают в лучшем виде.

По принципу действия они подразделяются на несколько типов.

1. Гидравлические. Как правило, устанавливаются на редко используемые ворота и двери.
2. Электрические. Требуют постоянного электропитания, что не всегда удобно, продаются в наборе с замками.
3. Пневматические. Рекомендуются для монтажа на входных дверях и калитках ворот, часто используемых для прохода.

В этой статье дается краткое описание именно пневматического дверного доводчика, его функций, достоинств и недостатков.Пневматический доводчик состоит из поршня с пружиной и полой камерой внутри.

Воздух при закрывании-открывании дверей переносится из одной части в другую.

Пневматические доводчики обладают следующими достоинствами:

• функционирование не зависит от погодных условий;
• не требуют приложения дополнительных усилий;
• нетрудный монтаж;
• длительный срок открытого состояния не несет риска срыва доводчика;
• выдерживают большие нагрузки, в связи с этим могут применяться для тяжелых ворот.

Основными минусами являются неэстетичность внешнего вида и важность корректной установки. Наиболее часто неполадки в работе пневматического доводчика возникают из-за неправильного монтажа. В связи с этим обстоятельством рекомендуют поручать установку его проверенным специалистам

А также к недостаткам многие относят и стоимость устройства. Но долговечность его использования полностью окупает цену

В связи с этим обстоятельством рекомендуют поручать установку его проверенным специалистам. А также к недостаткам многие относят и стоимость устройства. Но долговечность его использования полностью окупает цену.

Доводчики выполняют следующие функции:

• регулируют скорость закрытия дверей;
• притягивают дверь в случае неплотного захлопывания;
• фиксируют при надобности дверь в открытом положении.

По месту монтажа доводчики бывают:

• накладные – монтируются на створки, рамы или дверные петли;
• напольные – устанавливаются до монтажа дверей;
• скрытые.

Выбирать доводчики следует исходя из следующих параметров:

• соответствие весу двери (калитки, ворот);
• морозоустойчивость (актуально для уличных механизмов);
• ресурс функционирования;
• гарантийное обслуживание.

Если вы решили самостоятельно установить пневматический доводчик, следуйте нижеприведенным рекомендациям.

1. Выберите устройство, соответствующее массе и габаритам вашей двери, купите его.
2. Изберите вид установки.
3. Ориентируясь на схему монтажа, отметьте точки крепежа.
4. Высверлите в нужных местах косяка и полотна двери отверстия необходимой глубины.
5. Прикрепите механизм саморезами.
6. Соедините детали рычага винтом из комплекта.
7. Проведите регулировку длины рычага: его положение обязано быть перпендикулярным закрытой двери.

Далее следует отрегулировать механизм доводчика, в частности, быстроту и мощь закрытия двери. Для этого в устройстве предусмотрены два регулировочных винта.

В случае капитальной поломки механизма выгодней приобрести новый, нежели заморачиваться с ремонтом испортившегося. В этих устройствах обычно не предусмотрена замена деталей. Но если неисправность мелкая, может быть, вы сможете исправить ее своими руками.

Зимой возможно повреждение корпуса. В этой ситуации сначала оцените масштаб поломки. Если трещина небольшая, заклейте ее герметиком. Если же повреждение велико, ремонт невозможен, поможет только замена.Монтаж и обслуживание доводчика не требуют большого опыта мастера.

Если эксплуатировать механизм согласно написанным в инструкции условиям, он будет функционировать так, как вы его настроили.

Фиксацию доводчика на уличной двери лучше производить с внутренней стороны. Это защитит его от негативного воздействия природных факторов. Если для такой установки нет возможности, приобретайте усиленные морозоустойчивые модели и монтируйте в удобном для вас месте.

Если дверца открывается «на себя», устройство монтируют в верхней части створки со стороны дверных петлиц. Если же «от себя», то рычаг доводчика прикрепляют к створке, а сам механизм – на косяк.

Подробнее о пневматических доводчиках вы узнаете из следующего видео.

Типы доводчиков

Разновидности доводчиков для калиток

Доводчик для уличной калитки может быть двух типов:

1. Гидравлический. Рабочей жидкостью, находящейся внутри механизма, является масло. При сжатии пружины оно перетекает через отверстие в поршне, а при распрямлении пружины масло возвращается по системе каналов обратно.

Гидравлические доводчики

1. Пневматический. Его работа основана на сжатии воздуха. Как подключить домофон на калитку? Поршень в открытом положении уплотняет воздух с одной стороны, в то время как с другой его стороны образуется вакуум. При закрывании двери поршень, под действием сжатого воздуха, идет в обратном направлении.

Пневматический доводчик

Виды и конструктивные особенности

Схематическое изображение пневматического устройства

Этот дополнительный аксессуар улучшает функциональность распашных систем, как калиток, так и ворот. Производители позаботились о качестве этих устройств, что позволяет их применение в различных климатических условиях. Качественные доводчики морозостойки, износоустойчивы и прочны. Они не подвергаются коррозии и способны выдерживать серьезные нагрузки.

При выборе следует обращать внимание на степень нагрузки, частоту применения и, соответственно, на характеристики изделия. По своим конструктивным особенностям механизмы подразделяются на три основных вида:

1. Электрические – бесшумные, надежные механизмы, обеспечивающие многократность движений калитки. Такой механизм повышает уровень безопасности детям и старикам. Это универсальное, прочное и компактное устройство, которое легко установить самостоятельно.
2. Гидравлические – настраиваемые механизмы, в которых регулируется сила, а также скорость закрывания створки. Установка такого механизма достаточно легкая, так как к нему прилагается инструкция с подробным и последовательным описанием. Механизмы рассчитаны на работу в различных погодных условиях.
3. Если необходима эксплуатация калитки в усиленных и жестких условиях, то лучше пневматического доводчика вам не найти. Его упрощенная конструкция позволяет обеспечить бережное закрывание с помощью сжатия воздуха поршнем, с другой стороны которого образуется вакуум. Это как раз те механизмы, которые не требуют дополнительного ухода. Кроме того, они могут работать при низких температурах, и их возможный угол открывания до 160º.

Профилактика и проверка узлов

Такие доводчики изготавливаются из стали высокого качества, манжеты их изготовлены из полиуретана, а поворотный узел и цилиндр снабжены шарнирным соединением. Монтируются такие механизмы на любую сторону открывания и в любом направлении. Это устройство самое долговечное и неприхотливое в обслуживании, более того, не требующее регулярных настроек.

Можно изготовить доводчик и самостоятельно, об одном из таких вы узнаете из видеоматериала.

Виды

Сегодня, предлагается три основных разновидности доводчиков:

• электрические – обеспечивают бесшумную и безопасную работу. В качестве дополнительной опции, можно приобрести механизм, который с кнопки будет открывать и закрывать дверь, однако, для работы потребуется подводить к забору электричество;
• гидравлические – работа основана на использовании гидравлического поршня, это довольно мощные и долговечные аппараты;
• пневматические – самые неприхотливые доводчики, способны работать в условиях низких температур и высоких нагрузок. Работа основана на использовании воздушного цилиндра со сжатым воздухом.

Естественно, что при выборе, стоит исходить из бюджета, условий эксплуатации, а также технических характеристик аппарата.

Электрический вид

Все схемы монтажа

Схема установки выбирается исходя из направления открывания дверной створки и ориентации петель. Выделяются 3 схемы.

Классический

Данный вариант чаще всего используется при установке доводчиков. Оптимально применять на межкомнатных створках. Устройство крепится вне комнаты, корпус доводчика фиксируется на полотне, а рычаг приходится ставить на наружный косяк вверху. Дверь будет открываться вне помещения на себя. Когда створка закрыта, рычаг перпендикулярен двери.

Плюс: дверь открывается на полную, притвор с максимальным усилием от доводчика.

Минус: нельзя прикрутить на дверь из стекла, рычаг выглядит некрасиво.

Верхний метод

Методика противоположна классическому порядку установки. Порядок закрепления перевернут: крепления корпуса выполняются на косяк, а рычаг устанавливается на створке. Расположение механизма — внутри помещения, наружное открывание двери. Способ предполагает антивандальную систему и подойдет для входных дверей. Устанавливаться на межкомнатные двери по верхнему методу доводчик может при необходимости — если первый способ не подходит.

Плюсы: небольшой процент потери мощности механизма — не более 10%, близкий к максимальному угол открытия створки. Отлично подойдет для легких створок.

Параллельный

Нестандартная методика крепления доводчика. При параллельной схеме механизм фиксируется внутри помещения, открытие створки — наружу. Блок доводчика необходимо повесить на полотне двери, рычаг с использованием кронштейна фиксируется на верхнем косяке. В закрытом положении сложенный рычаг — параллельный полотну.

Вешать механизм по данной методике можно как в жилых домах, так и в коммерческих помещениях. Удобно использовать, если стандартная методика не реализована из-за боковой стены или две двери стоят в одном проеме.

Плюсы: вписывается в интерьер, нет ограничений по месту установки.

Минус: падение мощности доводчика, угол открывания снижен, усложнение процесса установки.

Применяя любой из этих методов и последовательность работ по установке доводчика на металлическую створку, можно реализовать монтаж практически на любом дверном проеме. Собрать и отрегулировать устройство можно в течение часа.

Монтаж на калитку

При сборке доводчика на уличной калитке есть ряд нюансов:

1. Необходимо использовать уличный механизм. Под цели помещения чаще всего используют неморозоустойчивые внутренние доводчики. Для улицы же потребуется приобрести пневматическую модель. Отсутствие масла исключит эффект торможения двери в морозные дни.
2. Если у калитки нет верхней перекладины, монтаж выполняется на боковую стойку. Крепежная пластина поворачивается вдоль бокового профиля и тяга фиксируется на нем. Будет незначительное падение мощности, но функциональность полностью сохранится.

На заметку. Можно добавить немного уплотнителя, чтобы исключить удар двери о косяк при закрытии. Это увеличит срок службы доводчика.

Доводчик является полезным и технологичным элементом дверных систем. Инструкция и полный крепежный комплект позволяет производить установку и обслуживание своими руками

Важно соблюдать правила монтажа и тогда механизм будет исправно работать гораздо дольше заявленного гарантийного срока

Читайте далее:

Регулировка дверного доводчика

Сколько весит железная дверь для квартиры

Установка входной металлической двери в квартиру

Установка входной двери в деревянном доме

Не закрывается входная дверь

На что обратить особое внимание при покупке доводчика

Выбор уличного доводчика для ворот или калитки – не самая сложная задача, но все же следует учесть некоторые особенности. Иначе приобретенное устройство может не работать должным образом либо сломаться, проработав совсем небольшой срок.

Инструкция по установке и настройке

Основными параметрами, заслуживающими внимания, являются:

• мощность – это основной параметр доводчика. Устройство, обладающее малой мощностью, очень быстро выйдет из строя, если его прикрепить на большую, массивную калитку. Если же мощный доводчик окажется на легкой, небольшой калитке, то велика вероятность ее поломки, отрыва петель, выхода из строя запирающего устройства;
• наличие фиксатора – необходимо для того, чтобы на время оставлять калитку открытой. Это требуется, когда через проход заносят мебель и иные вещи, а также проходит большое количество людей. В данном случае отсутствие фиксатора приведет к неудобствам и повышенному износу механизма доводчика.

Способы размещения механизмов

Некоторые хозяева вместо фиксатора подкладывают под калитку подпорки из подручных средств. В этом случае существует риск создания чрезмерно сильного напряжения в цилиндре, что также сократит срок эксплуатации доводчика.

Всем нравится, чтобы открытая дверь после входа или выхода закрывалась автоматически, притом плавно и без грохота. Поэтому придуманы различные механические устройства, которые вместо человека выполняют эту работу. К числу таких механизмов следует отнести доводчик для калитки без верхней перекладины. Он обеспечивает створку входа на придомовую территорию всегда в закрытом положении.

Пример установки доводчика на калитку без верхней перекладины

Простейшая модель доводчика для калитки – это обыкновенная пружина, которую одним концом прикрепляли к двери, а вторым к столбу. Когда-то использовались громоздкие противовесы на гибком тросе, под тяжестью которых захлопывалась дверная створка. Для установки таких возвратных механизмов верхняя перекладина не нужна.

У современных моделей калиточных доводчиков этот недостаток исключён, а возвращение калитки в закрытое положение производится по одному и тому же принципу.

Створка под воздействием некоторого усилия человека открывается, при этом приводится в движение поршень, сжимающий пружину. Она незамедлительно разжимается, как только дверца освобождается от давления. Правда, сегодня инженеры создают доводчики с совершенно новыми и оригинальными способами автоматического закрытия дверей.

Механизм доводки для , у которой нет верхней перекладины, устанавливают одной частью непосредственно на створку, а второй на несущую опору, притом зачастую под открытым небом. В связи с этим к уличному доводчику потребители предъявляют следующие требования:

• Удобство использования и соответствие нормам безопасности;
• Возможность регулирования скорости закрывания створки;
• Исправное функционирование при длительных механических нагрузках;
• Безотказная работа в любых температурных условиях;
• Устойчивость к коррозии при воздействии дождя и снега;
• Несложный монтаж механизма, не требующий специальных знаний и позволяющий установку его своими руками;
• Возможность его установки на калитку из любого материала;
• Цена, доступная практически каждому владельцу дачи или приусадебного участка.

Пластиковые ограждения для грядок и клумб

Устройство и принцип действия

Устройство прибора заводского изготовления достаточно сложно. Пружинный механизм работает на сжатие при открывании, а плавный ход при закрывании обеспечивается поршневой системой, заполненной маслом. Корпус механизма должен быть герметичным. Сделать такое устройство своими руками достаточно трудно.

Самодельный доводчик на дверь, созданный своими руками, как и прибор заводского изготовления, может быть основан на упругости материала. Но в домашних условиях проще изготовить накладку, которая действует по принципу пружины, растягиваясь при открывании двери. Возвращение доводчика в исходное положение притягивает полотно двери к раме, закрывая ее.

Не менее просто устроена и гравитационная конструкция. Принцип работы дверного доводчика с грузилом состоит в том, что дверь возвращается на место под воздействием гравитации, оказывающей давление на утяжелитель, который тянет полотно в закрытое положение.

Виды устройств

Дверные доводчики являются простыми механизмами. Сейчас выпускают несколько разновидностей таких устройств, отличающихся принципом действия и способом установки. Они могут быть:

• гидравлические — возможность менять силу, скорость и фиксировать процесс захлопывания двери, морозоустойчивые модели подходят для калиток и дверей с небольшой интенсивностью движения;
• пневматические — подходят для установки на уличных калитках и входных дверях с высокой проходимостью, способны выдерживать крайне низкие и высокие температуры от +50 до -50оС;
• электрические — позволяют плавно и бесконтактно открывать и закрывать дверное полотно. При необходимости привести в движение уличный доводчик для двери нужно только нажать кнопку. Укомплектованы замками, но для бесперебойной работы необходим источник питания.

По способу установки доводчики бывают накладными и устанавливаются на раму, петлю либо дверную створку. Напольные надо монтировать еще до установки дверной конструкции. Скрытые модели находятся в полости коробки либо самой двери.

Критерии выбора

Сейчас достаточно много предлагается таких видов изделий. Все они отличаются сложностью механизма, материалом и стоимостью. От многих составляющих будет зависеть качество работы такого механизма

При выборе специалисты советуют обращать внимание на основные характеристики доводчиков:

• соответствие дверному полотну;
• для уличных дверей подходят только морозоустойчивые механизмы с дополнительным пространством для незамерзающего масла;
• максимальный ресурс работы;
• мощность.

Последний параметр должен соответствовать массе и размеру двери, чтобы она смогла полностью закрываться.

В морозоустойчивых механизмах содержится специальное низкотемпературное техническое масло. Когда происходит изменение температурного режима, начинает меняться степень его вязкости. Оно разжижается в жару и густеет в холод. Чтобы все работало безотказно и эффективно, необходимо регулировать само устройство.

https://youtube.com/watch?v=vikirCHnyds

Способы монтажа

Желательно установку такого механизма доверить специалисту. Однако можно и самостоятельно его поставить, учитывая важные требования в процессе монтажа:

• легкое передвижение дверных петель;
• в закрытом виде дверное полотно не должно отходить назад по причине перекоса петель либо неровной установки конструкции.

Механизм можно установить двумя способами: например, вмонтировать в раму дверной коробки, а штангу прикрепить к полотну. Второй вариант — если дверь открывается внутрь, тогда доводчик устанавливают с внутренней стороны помещения на двери, а штанга на раме дверной коробки.

После установки необходимо отрегулировать механизм для слаженной и эффективной работы. Это позволит легко и плавно его использовать длительное время при любой погоде.

Это интересно: петли для распашных ворот и калиток.

https://youtube.com/watch?v=A_LRTPq6xhM

Специально для вас:

Ворота безопасности для детей – какие требования к калиткам на лестницы

Как правильно приварить петли на металлическую дверь самостоятельно

Изготовление калитки из профнастила своими руками

Сооружение самодельной калитки для забора своими руками

Раздвижные автоматические двери для торговых центров

Как сделать калитку из профильной трубы своими руками
