Оптимальный размер гаражных ворот и все, что с этим связано

Оптимальная ширина и высота

Проводя расчет ширины и высоты проема для проезда автомобиля, необходимо учитывать:

• габариты автомобиля: его ширина с учетом боковых зеркал, бамперов и высота с багажником и грузом, если таковой предполагается перевозить;
• возможность модернизации машины или приобретение новой, с отличными от предыдущей параметрами;
• особенности подъездной дороги: расположение гаража выше или ниже уровня почвы, угловой поворот, выезд на общественную дорогу и обзор;
• конструктивные особенности разных дверных механизмов, расстояния до потолка и стен, для крепления полотен;
• размерная сетка от разных производителей.

Внимание! Нежелательно полагаться на средние значения. При возможности следует учесть как можно больше факторов, определяющих размеры проема. Не стоит забывать, что рамы его существенно сузят

Не стоит забывать, что рамы его существенно сузят.

Стандартная

Главная задача – сделать ворота такими, чтобы машина свободна проехала, и оставался зазор с обеих сторон. Для этого прибавляют по 20-30 сантиметров с каждой стороны к ширине автомобиля. Если минимальный размер легкового автомобиля – 1,8-2,0 метра, то проем должен быть около 2,4-2,6 метра, а оптимальная ширина на одну машину – 2,5 метра. Это наиболее ходовой размер для всех производителей гаражных ворот.

Самые популярные размеры для разных типов ворот в метрах:

• распашные – 4,0х2,0;
• секционные – 2,25х2,0;
• рулонные – 4,0х2,7;
• откатные – 3,0х1,9;
• поворотные – 2,4х2,2.

Минимальная

В случае необходимости сэкономить место автовладельцам важно высчитать минимальные параметры, позволяющие припарковать машину в гараже. Для мотоцикла можно оставить проем 1,8 метра. Для легкового авто, в случае прямого и ровного подъезда, минимальная ширина – 2,0 метра

Для легкового авто, в случае прямого и ровного подъезда, минимальная ширина – 2,0 метра.

Максимальная

По ширине и высоте нет максимальных пределов. Эти параметры ограничиваются только потребностями и возможностями производителей, особенностями используемых механизмов открытия/закрытия ворот. Выпускают ворота стандартного типа, максимальной высоты до 3,08 метра и шириной 6,0 метров. На заказ возможно изготовление полотен больших габаритов.

Удобный въезд

Решение о месторасположении ворот необходимо принять еще на этапе выполнения проекта дома. Сначала заказчик должен узнать, в чьем распоряжении находится дорога, и после соответствующего согласования, определить расположение въезда. Суть вопроса состоит в том, что ворота не должны затруднять выезд с другого участка, находиться слишком близко от перекрестка или другим образом угрожать безопасности дорожного движения. Такой ход действий является правильным, если вы хотите получить разрешение на строительство дома.

Внимание! Нельзя делать ворота и калитки, открывающиеся наружу, если таким образом появится препятствие для людей, проходящих по тротуару, или движения по проезжей части

Въездные ворота необходимо подбирать в соответствии со стилем дома и забора, но, главное, они должны обеспечивать удобный въезд на участок

Каким должен быть размер ворот?

Для легкового автомобиля въездные ворота стоит делать не уже, чем 2,4 м. Однако необходимо помнить и о том, что на участок будут заезжать не только легковые автомобили (их ширина составляет 1,6-1,9 м), но также, например, фургоны с: мебелью (ширина — 2-2,4 м) или машина-ассенизатор (ширина — 2,5 м). Поэтому не стоит устанавливать ворота шириной

менее 3 м. То, будет ли въезд удобным, зависит не только от ширины ворот, но и от ширины дороги, а также от минимально возможного радиуса поворота автомобиля. Если расстояние между въездными воротами и внешним краем дороги равно или больше радиуса поворота автомобиля (рис. 1), то транспортное средство, проезжая через ворота и находясь при этом перпендикулярно по отношению к ним, проедет через ворота с запасом с каждой стороны.

Если же расстояние меньше радиуса поворота, автомобиль будет въезжать под утлом, его задняя ось будет срезать поворот и наезжать на столбик.

В таком случае рекомендуется установить более широкие ворота, например, шириной 3,5-4 м. Если этого недостаточно для того, чтобы въезд на участок был в меру удобным, можно перенести ворота на 1-1,5 м вглубь участка. Это особенно удобно, если улица узкая, движение по ней — интенсивное, а автомобиль, чтобы въехать на участок, должен пересекать ось проезжей части.

Рис 1.Размеры въездной зоны в зависимости от ширины дороги (в см)

Радиус поворота для легковых автомобилей (а) составляет 5-6 м, для фургонов (б) 6-7 м, а для пожарных машин с лестницей — даже 9,25 м. Он измеряется в процессе выполнения поворота транспортного средства относительно дальше всего выдвинутой его части

ЧИТАТЬ ДАЛЕЕ: 1 2

Вопрос-ответ

Самостоятельная установка и производство ворот

Если вариант с готовыми и установленными воротами не подходит, при должном времени и желании можно заняться этим самостоятельно. Проще всего монтировать распашные ворота. Необходимо лишь рассчитать размер, разработать проект с учётом конструктивных особенностей и выполнить установку с помощью крепёжных инструментов. Стандартов размера в таком случае не существует – изготавливаются и монтируются ворота индивидуально. Материал также подбирается из понравившегося. Надёжнее всего – металл.

Видео описание

В этом видео наглядно показан процесс установки распашных ворот:

Рулонные устанавливать гораздо сложнее, необходимы инженерные знания и навыки. Потребуется расчёт и точное проектирование. Неопытному пользователю оптимальным вариантом станет заказ ворот у производителя и установка по приложенной инструкции.

Секционные дешевле заказать, чем делать своими руками. К тому же, как и в предыдущем варианте, потребуются инженерные навыки и опыт. Не факт, что конструкция будет корректно работать. Проектировать ворота лучше всего на этапе строительства частного дома, когда закладываются все размеры будущей постройки.

Коротко о главном

Не существует единого и главного стандарта для размещения. Ширина и высота гаражных ворот может различаться в зависимости от габаритов транспортного средства и доступного пространства внутри помещения. Различают немало видов ворот, которые отличаются способом открывания и механизмом. Ручные проще и дешевле, тогда как автоматические удобнее, хоть и занимают больше места. При самостоятельном изготовлении стоит руководствоваться своими инженерными навыками и опытом. Проектировать размеры необходимо на этапе строительства дома в общем проекте.

Факторы выбора

При выборе ширины ворот нужно учитывать множество факторов, причем часть из них исключительно индивидуальна. Не стоит также пренебрегать обстоятельствами, которые могут появиться в будущем. Итак, что и каким образом может повлиять на выбор?

1. Автомобиль. В первую очередь, конечно, стоит отталкиваться от размеров самого автомобиля. Необходимо помнить о том, что въезжать в гараж нужно свободно, это сильно упрощает эксплуатацию как автомобиля, так и самого гаража.
2. Выбор производителя также нужно делать заранее. Размеры заградительных конструкций каждой торговой марки и компании имеют свои особенности. Это разный шаг размерности, возможность заказа нестандартных ворот, а кроме того, ширина, являющаяся «стандартом» для одной фирмы, может не производиться другой.
3. Тип ворот. Каждый из типов – рулонные, секционные, откатные и подъемные – имеет особенности установки, которые могут существенно повлиять на принятие решения о выборе. Рулонные не требуют дополнительного места для их установки. Подъемные уже постепенно теряют позиции на рынке, так как их конструкция – цельное полотно – менее удобна в использовании, хоть принцип открывания и напоминает секционные. Секционные, хоть удобны и практичны, требуют для притолоки и направляющих по бокам дополнительного места.

   Откатные могут устанавливаться только при наличии дополнительного пространства (около половины ширины самих ворот) для отката.

4. Конструкция гаража и возможность ее изменения. Если дом со встроенным гаражом находится на стадии планирования, тогда можно заложить в проект те размеры, которые будут удобны. В случае же если гараж уже построен, то при выборе ширины следует отталкиваться от существующих размеров и угла подъезда.

Обязательно нужно выполнять все требования инструкции по эксплуатации шлагбаума Дорхан 5000, чтобы максимально продлить срок его службы. Узнайте из нашей статьи о преимуществах гаражных секционных ворот Херман.

1. Возможность смены транспортного средства. Если на момент установки ворот для гаража они делаются под один автомобиль, следует учесть возможность покупки более нового и имеющего совсем другие габариты авто. Поэтому, если позволяет конструкция гаража, ширину ни в коем случае не стоит делать «впритык», даже чтобы сэкономить часть средств. Еще один важный нюанс – при выборе типа и размеров ворот нагрузка должна быть соразмерна существующей конструкции.

Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция

Если не получается приобрести подъемно поворотные ворота, можно изготовить подобную конструкцию своими руками. Предлагаем разобраться в тонкостях процесса.

Как выбрать привод поворотного механизма: возможные варианты

Основным элементом конструкции является каркас, поворот которого обеспечивается с помощью специального механизма:

• шарнирно-рычажного;
• на противовесах.

При изготовлении дверной системы своими руками следует сразу определиться с подходящим типом. Шарнирно-рычажный отличается простотой и надёжностью, а потому пользуется особой популярностью. Движение полотна осуществляется по заранее заданной траектории, а потому система требует точной настройки.

Конструкция на противовесах предполагает крепление к нижней части створки стального троса, на конце которого находятся бетонные блоки и кирпичи. Трос проходит через лебедку. Если створка имеет большой вес, такой вариант является предпочтительным.

Как своими руками подготовить чертеж подъёмных ворот для гаража: полезная информация

Приступая к разработке чертежа подъемных ворот для гаража своими руками, следует выполнить тщательный замер проема, в который будет устанавливаться конструкция. Самостоятельно подготовить эскиз достаточно сложно при отсутствии опыта разработки проектной документации. В такой ситуации можно воспользоваться уже готовыми чертежами для изготовления самодельных подъемных ворот для гаража, изменив размеры будущей конструкции.

Материалы и инструмент, необходимые для монтажа

Материал для подъёмных гаражных ворот своими руками приобретается в соответствии с требованиями чертежа. В проектной документации содержится вся необходимая для этого информация.

Из инструмента для монтажа следует подготовить:

• болгарку;
• сварочник;
• молоток;
• шуруповёрт;
• рулетку;
• дрель или перфоратор со сверлами различного диаметра;
• гаечные ключи;
• уровень;
• карандаш.

Инструкция по изготовлению подъёмно-поворотных гаражных ворот

Порядок сборки подъемно поворотных гаражных ворот выглядит следующим образом:

Иллюстрация	Описание действия
	Свариваем вместе три уголка для формирования направляющей и элемента коробки. В поперечном сечении должна получиться характерная форма с пазом. Ширина паза выбирается с учетом размера роликов, высота элемента – габаритов дверного проема.
	Устанавливаем элемент в дверной проём. Привариваем к элементам дверной конструкции. Паз должен быть направлен внутрь.
	Собираем ролики, которые будут крепиться к дверному полотну.
	Собранную опору вставляем внутрь профильной трубы, которая будет являться частью рамы будущего дверного полотна. Привариваем для надежной фиксации.
	Профильную трубу с опорами вставляем внутрь направляющей. Привариваем либо соединяем болтами вместе остальные элементы рамы.
	Изготавливаем противовес. Свариваем металлическую коробку, внутрь которой закладываем кирпичи.
	Соединяем вместе раму, противовес и остальные элементы конструкции.
	Проверяем работоспособность системы. Рамы обшиваем выбранным материалом

Предлагаем также посмотреть видео, в котором рассказывается, как изготовить подъемные ворота в гараж своими руками:

Подъемные ворота для гаража: размеры, цены и нюансы монтажа

Время чтения: 5 минут Нет времени?

Одним из лучших способов оформления въезда во двор и для гаражных сооружений считаются подъемные ворота. Они отличаются сложным устройством, но при этом их все же возможно смонтировать самостоятельно. Кроме многочисленных достоинств, подобная конструкция имеет значительную стоимость. Перед приобретением подобных механизмов, рекомендуется изучить характеристики и особенности монтажа, чтобы качественно обустроить подъемные ворота для гаража: размеры, цены изделий должны учитываться.

Подобные системы не только функциональны, но и обладают эстетическими качествами

Подъемные ворота для гаража: размеры, цены и свойства

Конструкции, которые открываются с помощью поднимания, называются подъемными. Они бывают разных видов.

Стоит выделить следующие разновидности:

поворотно-секционные модели – монолитное сооружение, у которых выдвигается нижний элемент. В данном случае основная часть ворот помещается внутрь гаража, а снаружи оставляется козырек,

Эта модель может иметь разные конфигурации

для подъемных секционных устройств не требуется дополнительного пространства, так как секции размещаются горизонтально,

Вариант подъемно-секционного механизма

Статья по теме:

подъемно – поворотные механизмы в открытом состоянии смотрятся как горизонтальный козырек. Применение установки имеет множество преимуществ.

Такая конструкция характеризуется простотой

Принцип действия подъемных ворот

На чертеже можно видеть основные элементы системы

В момент открытия конструкции задействуются специальные рычаги и механизм на роликах, которые производят перемещение конструкции по направляющим. Нижние элементы поднимаются и образуют подобие козырька.

Открывающийся механизм бывает:

• шарнирно-рычажный более крепкий. Он обеспечивает передвижение полотна по необходимой траектории и не имеет блокировку конструкции. При таком методе необходимо правильно выполнить установку направляющих,
• устройство на противовесах состоит из специального троса, который монтируется к нижним элементам рамы, а также проходит через специальный противовес. Такая конструкция применяется при значительном весе конструкции.

Особенности механизма для ворот

Достоинства и недостатки подъемных конструкций

Стоит учитывать для установки подъемных ворот для гаража – размеры, цены и свойства конструкций.

У подъемных систем стоит выделить такие достоинства:

• цельность полотна и прочность, которые обеспечивают защиту от взлома,
• материал конструкции отличается стойкостью к коррозии,
• не занимают много места,
• могут обшиваться разными отделочными материалами,
• дополнительно могут утепляться специальными панелями,
• система открывания выполняется автоматически или вручную.

Оптимальная ширина и высота

Проводя расчет ширины и высоты проема для проезда автомобиля, необходимо учитывать:

• габариты автомобиля: его ширина с учетом боковых зеркал, бамперов и высота с багажником и грузом, если таковой предполагается перевозить;
• возможность модернизации машины или приобретение новой, с отличными от предыдущей параметрами;
• особенности подъездной дороги: расположение гаража выше или ниже уровня почвы, угловой поворот, выезд на общественную дорогу и обзор;
• конструктивные особенности разных дверных механизмов, расстояния до потолка и стен, для крепления полотен;
• размерная сетка от разных производителей.

Внимание! Нежелательно полагаться на средние значения. При возможности следует учесть как можно больше факторов, определяющих размеры проема

Не стоит забывать, что рамы его существенно сузят.

Стандартная

Главная задача – сделать ворота такими, чтобы машина свободна проехала, и оставался зазор с обеих сторон. Для этого прибавляют по 20-30 сантиметров с каждой стороны к ширине автомобиля. Если минимальный размер легкового автомобиля – 1,8-2,0 метра, то проем должен быть около 2,4-2,6 метра, а оптимальная ширина на одну машину – 2,5 метра. Это наиболее ходовой размер для всех производителей гаражных ворот.

Самые популярные размеры для разных типов ворот в метрах:

• распашные – 4,0х2,0;
• секционные – 2,25х2,0;
• рулонные – 4,0х2,7;
• откатные – 3,0х1,9;
• поворотные – 2,4х2,2.

Минимальная

В случае необходимости сэкономить место автовладельцам важно высчитать минимальные параметры, позволяющие припарковать машину в гараже. Для мотоцикла можно оставить проем 1,8 метра

Для легкового авто, в случае прямого и ровного подъезда, минимальная ширина – 2,0 метра.

Максимальная

По ширине и высоте нет максимальных пределов. Эти параметры ограничиваются только потребностями и возможностями производителей, особенностями используемых механизмов открытия/закрытия ворот. Выпускают ворота стандартного типа, максимальной высоты до 3,08 метра и шириной 6,0 метров. На заказ возможно изготовление полотен больших габаритов.

Гаражные ворота: стандартные размеры

Единого, универсального стандарта не существует. Всё зависит от того, на чём ездит заказчик. Для типовой легковушки подходящая ширина гаражного проёма составляет 220–250 см, а вот для микроавтобуса потребуется уже по крайней мере 280 см. Для гаража, рассчитанного на два автомобиля, оставляют проезд не менее 480 см. Стандартная высота — от 200 до 300 см, здесь тоже всё зависит от разновидности транспортного средства.

У каждого производителя габариты сгруппированы в линейку с определённым шагом. Но если вы оформляете индивидуальный заказ, то можете всё замерить сами с учётом ряда моментов:

• Габариты автотранспорта. Если собираетесь в будущем купить новое авто, то заказывайте ворота, подобрав ширину и высоту с запасом. Такое же решение будет оптимальным, если планируете модернизировать машину, например устанавливать багажник на крышу легковушки или превращать мини-грузовик с кузовом в мини-фургон.
• Планировка территории. Оцените, насколько удобен подъездной путь. Под каким углом будет располагаться автомобиль, заезжая в гараж? Находится ли гараж на уровне земли? Хватает ли обзора при выезде на дорогу общего пользования? Может оказаться, что ворота должны быть шире, чем при идеальных условиях.
• Планы на использование гаражного помещения. Владельцы нередко оставляют в гараже ещё и мотоцикл либо велосипед, хранят личные вещи или старую мебель. Если и у вас есть такой план, учитывайте это.

У секционных ворот есть пара отличий, о которых также нельзя забывать:

• Гараж должен иметь глубину не впритык, а с запасом. Чтобы привод автоматических ворот работал без неполадок, нужно 330 см или больше.
• Стены не должны прилегать вплотную. Расстояние от стены до края проёма должно быть 10-сантиметровым, а лучше больше.
• С притолок — аналогичная ситуация. От края до верха ворот отступают примерно 25 см.

На средний размер ворот для гаража лучше не полагаться. Стоит помнить, что проём сужается за счёт рам. Чтобы не было проблем с воротами, лучше брать по возможности небольшой запас и учитывать дополнительные факторы.

Минимум (когда нужно сэкономить)

Чтобы не тратиться сверх меры, можно взять минимальные размерные параметры. Но всё равно меньше определённого проём делать нельзя. Так, для мотоцикла необходимо 180 см, а для легкового автомобиля — 200. Актуально при условии, что подъезд к гаражу удобный, прямой и ровный.

Стоит также учитывать и рост тех, кто будет пользоваться гаражом. При высоте 180 см человеку высокого роста будет неудобно заходить внутрь или выходить: придётся каждый раз наклонять голову.

Максимум (какие есть ограничения)

Пределов, лимитов как таковых нет. Всё ограничивается только потребностями заказчика. И его финансовыми возможностями, разумеется. Стандартные изделия бывают высотой до 308 см и шириной до 600.

По персонализированному запросу изготавливаются ворота в гараж, размеры которых ещё больше превышают стандарт. Но на практике это редко бывает востребовано. К тому же у материалов есть свои ограничения по прочности и выдерживаемой механической нагрузке.

Размер ворот для гаража подбирается с учетом указанных на изображении параметров

Как оценить ширину будущих ворот

Эксперты рекомендуют, чтобы посчитать оптимум самостоятельно, измерить ширину авто и прибавить к этой цифре по 30 см слева и справа. Например, если это седан шириной 180–200 см, то оптимальный проём гаража будет 240–260 см. Ходовые размеры, которые предлагают производители, как раз составляют 250 и 300 см. Такого проёма хватит, чтобы заехал вместительный внедорожник.

Популярные стандартные размеры гаражных ворот (в сантиметрах):

• откатные — 300 на 190;
• поворотные — 240 на 220;
• распашные — 400 на 200;
• рулонные — 400 на 270;
• секционные — 225 на 200.

Строя гараж на пару ТС, ворота лучше ставить одни, но пошире — на 400 или 500 см. Это удобно, практично, экономия получается без потерь. Но установить ручной привод не получится: подъёмный механизм, если его задействовать для тяжёлой конструкции, быстро придёт в неисправное состояние.

Факторы, влияющие на размеры гаражных ворот

При расчёте размеров ворот для гаража следует учитывать следующие факторы:

Количество автомобилей

Важно заранее определиться с максимальным количеством автомобилей, которые будут одновременно проезжать через ворота и находиться в гараже. В большинстве случаев закладывают ширину для въезда одной или двух машин, но некоторые конструкции могут быть использованы и для большего количества транспортных средств.

Размеры автомобилей

Необходимо знать точные габаритные параметры машин, которые будут въезжать в гараж. При этом нужно помнить, что автомобили могут меняться, поэтому желательно делать достаточный запас на этот случай. Основные параметры транспортного средства — это длина, ширина и высота. Помимо фактической высоты автомобиля, нужно иметь в виду то, что он может быть оснащён багажником, а на нём — закреплён груз, объём которого тоже нужно учитывать. Поэтому в расчёт брать не фактическую, а наибольшую возможную высоту транспортного средства. Автомобиль должен свободно проезжать через ворота, никаким образом их не задевая.
Угол подъезда к гаражу. При определении размеров ворот следует оценить близлежащую территорию и находящиеся рядом конструкции. Например, если проезд расположен под углом к плоскости ворот, то потребуется большая ширина проёма, нежели при условии перпендикулярного размещения проезда. Этот фактор влияет и на выбор оптимальной конструкции ворот.

Тип конструкции ворот. Рынок сейчас предлагает огромное разнообразие видов систем. Они различаются по направлению и механизму открывания, вариантам изготовления и расположению полотна относительно проёма и другими характеристиками. Соответственно каждая конструкция имеет свои особенности, в том числе и размеры. В некоторых случаях автоматические механизмы, сами полотна и крепления могут занимать в проёме дополнительное место, которое при расчёте необходимо учитывать.

Производитель. После того как размеры и тип гаражных ворот определены, нужно сразу выбирать производителя ворот. В большинстве случаев они выпускаются серийно с унифицированными размерами, которые, возможно, не будут соответствовать вашим расчётам. В таком случае нужно искать изготовителя, который сделает их по индивидуальному заказу. Зачастую это приводит к увеличению стоимости. Предварительный выбор определённой модели важен ещё тем, что есть возможность запросить все технические характеристики ворот и узнать необходимые требования для их установки.
Самодельные ворота
Если владельцем принято решение изготавливать их самостоятельно, то помимо вышеперечисленных факторов следует обратить внимание и на соотношение массы полотен к ширине проёма. Ведь детали и элементы заводских ворот рассчитываются на нагрузки с учётом их массы, размеров и способа открывания
Для самодельных же нужно произвести точные геометрические замеры и обеспечить достаточную жёсткость и прочность. Несоблюдение этого правила может привести к провисанию полотен или повреждению крепления. Рассчитываются самодельные ворота по аналогии с заводскими.

Основные условия, которые должны выполняться при определении размеров гаражных ворот:

• высота ворот составляет на 20 см больше наибольшей высоты автомобиля;
• ширина должна быть больше размеров автомобиля на расстояния, указанные ниже в таблице в зависимости от расположения проезда (табличные значения применимы только для тех транспортных средств, размеры которых не превышают 6 м в длину и 2 м в высоту).

Таблица: определение ширины ворот

Расположение проезда по отношению к плоскости гаражных ворот	Расстояние, на которое размеры ворот превышает ширину автомобиля
перпендикулярно	0,7 м
под углом	1 м

Если проём предполагает одновременный заезд двух автомобилей, то при расчёте ширины ворот следует учитывать расстояние между автомобилями, которое должно быть более 0,5 м.

Требования к распашным гаражным воротам

Вне зависимости от выбранного типа металлоконструкции, существует ряд требований, которые должны быть обеспечены при её проектировании и монтаже. Ворота должны быть достаточно широкими, чтобы не препятствовать проезду автомобиля. Минимальную ширину дверей рассчитать очень просто – она должна быть как минимум на 30 см больше ширины транспортного средства.

Гаражные ворота проектируются достаточно широкимиИсточник svarka-sibir.ru

Вторым по значимости требованием к дверной группе является защита помещения от атмосферных осадков. Обшивку приваривают к каркасу. Для лучшей герметичности края створок покрывают уплотнительной лентой.

Гаражные ворота должны надёжно защищать содержимое строения от неправомерных действий третьих лиц. На рамную конструкцию устанавливают мощный замок со сложным механизмом. Обшивку створок делают из стали от 3 до 5 мм толщиной.

Факторы, влияющие на размеры гаражных ворот

При расчёте размеров ворот для гаража следует учитывать следующие факторы:

Количество автомобилей

Важно заранее определиться с максимальным количеством автомобилей, которые будут одновременно проезжать через ворота и находиться в гараже. В большинстве случаев закладывают ширину для въезда одной или двух машин, но некоторые конструкции могут быть использованы и для большего количества транспортных средств

Размеры автомобилей

Необходимо знать точные габаритные параметры машин, которые будут въезжать в гараж. При этом нужно помнить, что автомобили могут меняться, поэтому желательно делать достаточный запас на этот случай. Основные параметры транспортного средства — это длина, ширина и высота. Помимо фактической высоты автомобиля, нужно иметь в виду то, что он может быть оснащён багажником, а на нём — закреплён груз, объём которого тоже нужно учитывать. Поэтому в расчёт брать не фактическую, а наибольшую возможную высоту транспортного средства. Автомобиль должен свободно проезжать через ворота, никаким образом их не задевая. Угол подъезда к гаражу. При определении размеров ворот следует оценить близлежащую территорию и находящиеся рядом конструкции. Например, если проезд расположен под углом к плоскости ворот, то потребуется большая ширина проёма, нежели при условии перпендикулярного размещения проезда. Этот фактор влияет и на выбор оптимальной конструкции ворот.

Тип конструкции ворот. Рынок сейчас предлагает огромное разнообразие видов систем. Они различаются по направлению и механизму открывания, вариантам изготовления и расположению полотна относительно проёма и другими характеристиками. Соответственно каждая конструкция имеет свои особенности, в том числе и размеры. В некоторых случаях автоматические механизмы, сами полотна и крепления могут занимать в проёме дополнительное место, которое при расчёте необходимо учитывать.

Производитель. После того как размеры и тип гаражных ворот определены, нужно сразу выбирать производителя ворот. В большинстве случаев они выпускаются серийно с унифицированными размерами, которые, возможно, не будут соответствовать вашим расчётам. В таком случае нужно искать изготовителя, который сделает их по индивидуальному заказу. Зачастую это приводит к увеличению стоимости. Предварительный выбор определённой модели важен ещё тем, что есть возможность запросить все технические характеристики ворот и узнать необходимые требования для их установки

Самодельные ворота Если владельцем принято решение изготавливать их самостоятельно, то помимо вышеперечисленных факторов следует обратить внимание и на соотношение массы полотен к ширине проёма. Ведь детали и элементы заводских ворот рассчитываются на нагрузки с учётом их массы, размеров и способа открывания Для самодельных же нужно произвести точные геометрические замеры и обеспечить достаточную жёсткость и прочность

Несоблюдение этого правила может привести к провисанию полотен или повреждению крепления. Рассчитываются самодельные ворота по аналогии с заводскими.

Основные условия, которые должны выполняться при определении размеров гаражных ворот:

• высота ворот составляет на 20 см больше наибольшей высоты автомобиля;
• ширина должна быть больше размеров автомобиля на расстояния, указанные ниже в таблице в зависимости от расположения проезда (табличные значения применимы только для тех транспортных средств, размеры которых не превышают 6 м в длину и 2 м в высоту).

Таблица: определение ширины ворот

Расположение проезда по отношению к плоскости гаражных ворот	Расстояние, на которое размеры ворот превышает ширину автомобиля
перпендикулярно	0,7 м
под углом	1 м

Если проём предполагает одновременный заезд двух автомобилей, то при расчёте ширины ворот следует учитывать расстояние между автомобилями, которое должно быть более 0,5 м.

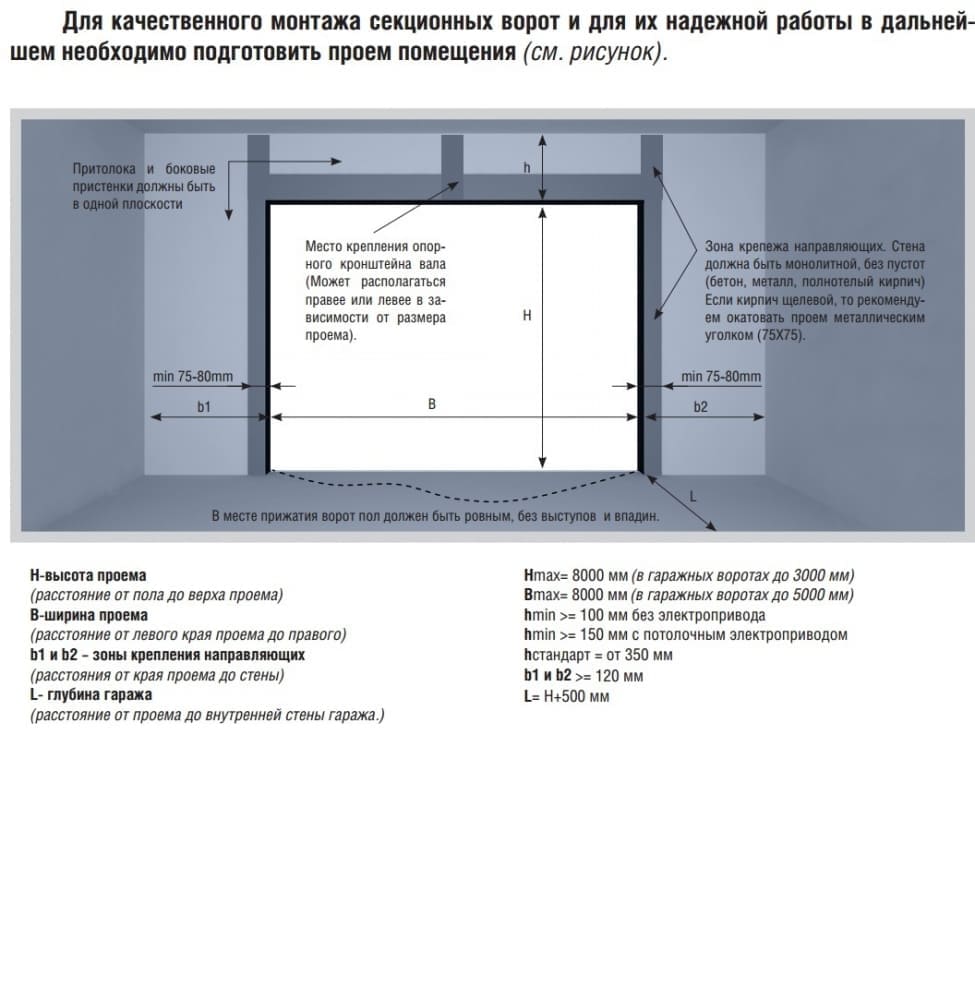

Рекомендации по подготовке проема для установки гаражных ворот

Определиться с размерами проема лучше на этапе проектирования или начала строительства гаража. Это позволит оптимизировать расходы в процессе строительства, а также обеспечит максимальное удобство эксплуатации гаражных ворот.

Чтобы установка ворот не доставила ненужных хлопот необходимо заранее:

1. Определить размеры проема.
2. Подобрать материал стен.
3. Подвести электричество к месту установки электропривода для ворот.

1. Размеры проема

Основными габаритами гаража, которые необходимо учесть для установки секционных ворот, являются:

а) Ширина проема; b) Высота проема; с) Глубина гаража; d) Высота перемычки (притолоки); е) Ширина пристенков.

a) Ширина проема

Для комфортного въезда в гараж проем должен быть на 60-80 см шире кузова автомобиля (с учетом боковых зеркал).

• для легкового автомобиля – оптимальная ширина ворот 2,4 — 2,7 метра;
• для джипа или микроавтобуса – оптимальная ширина 2,8 — 3 метра;
• для двух легковых автомобилей – оптимальная ширина от 5 метров;

Для удобства посадки и высадки пассажиров ширина гаража должна быть на 20-30 см больше ширины автомобиля с открытыми дверьми.

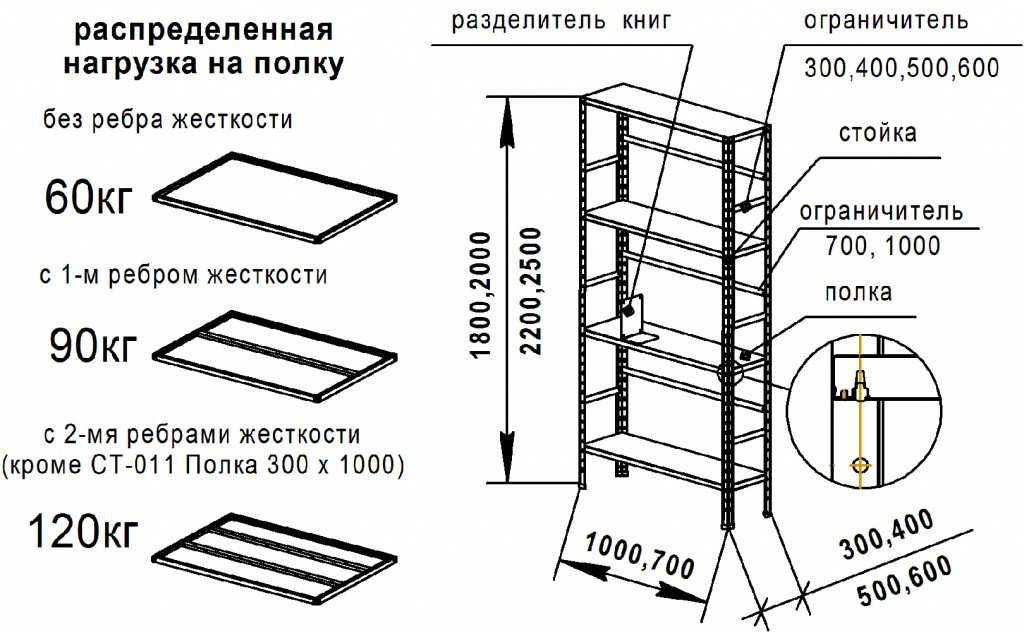

Если вдоль стен планируется размещение стеллажей для хранения инструмента и инвентаря, то ширина гаража должна быть увеличена на ширину стеллажей.

b) Высота проема

Высота проема должна быть на 20-30 см больше высоты автомобиля.

Обратите внимание, что в воротах с ручным управлением имеется свес нижней воротной панели в проем, в результате чего высота проезда уменьшается на 15-20 см. Поэтому для ворот с ручным управлением высота проема должна быть больше высоты автомобиля на 35-50 см. При расчете высоты проема не забудьте учесть возможность установки антенны или багажника на крыше автомобиля

При расчете высоты проема не забудьте учесть возможность установки антенны или багажника на крыше автомобиля.

c) Глубина гаража

Очень часто на эту величину не обращают внимание, а это может привести к серьезным трудностям на этапе монтажа ворот. Если глубины гаража недостаточно, то ворота упрутся в заднюю стенку и не смогут полностью открыться, либо может не хватить места для установки электропривода. Глубина гаража = Высота проема + 100 см для монтажа электропривода

Глубина гаража = Высота проема + 100 см для монтажа электропривода

d) Высота перемычки (притолоки)

Перемычка (притолока) – это расстояние от верхнего края проема до потолка. Она необходима для монтажа направляющих профилей и пружинного механизма ворот.

Если площадь ворот будет менее 8 м2, рекомендуем установить высоту перемычки в пределах от 130 мм до 500 мм.

Для изделий площадью более 8м2 и для ворот со встроенной калиткой минимальный размер перемычки должен быть не менее 210 мм.

Это позволит установить ворота без дополнительной наценки за нестандартный тип монтажа.

e) Ширина пристенка справа и слева от проема

Боковые пристенки — расстояния от границ проема до боковых стен помещения. Они нужны для крепления вертикальных направляющих, по которым движется полотно при подъеме и опускании.

Боковые пристенки должны быть не менее 125 мм.

В противном случае придется серьезно дорабатывать проем, что потребует дополнительного времени и ресурсов.

2. Материал стен

Проем рекомендуем выполнить из сплошных материалов: бетон, натуральный камень, цельный кирпич.

В случае выполнения проема из пустотелых материалов рекомендуем оформлять проем конструкцией из металлического фасонного профиля.

Если проем выполнен из пустотелых материалов, и его доработка не представляется возможной, то монтаж ворот осуществляется с помощью специализированных метизов (дюбели для газосиликатных, керамзитобетонных блоков и т.п.). ГК «Алютех» для таких случаев предлагает специальный крепеж от одного из мировых лидеров – компании Fischer (Германия).

3. Подводка электричества к месту установки электропривода для ворот

Автоматика для подъемных ворот облегчает процесс управления и делает эксплуатацию ворот максимально комфортной.

Если вы планируете управлять воротами с помощью электропривода и пульта дистанционного управления, то необходимо заранее подвести кабель питания 220В в зону потолка и установить там розетку.

Розетка устанавливается по центру проема в зоне максимального входа ворот внутрь помещения.

Видео: как сделать гаражные ворота своими руками (чертёж, порядок работ)

Часто гаражные ворота считают несложной конструкцией, поэтому их монтаж часто оставляют на самый последний момент, предполагая, что всегда можно подобрать готовое изделие под существующий проём и автомобиль. Отчасти это действительно так, особенно если ваше транспортное средство обладает стандартными размерами. Но даже в таком случае расчёт окажется нелишним, поскольку различные факторы способны оказывать существенное влияние на выбор конструкции

Поэтому так важно внимательно и детально проанализировать информацию ещё на этапе проектирования, чтобы подобрать идеальный с точки зрения технических характеристик и экономичности вариант, который подойдёт именно вам и вашему гаражу

Размеры защитных ворот напрямую влияют на безопасность и удобство эксплуатации гаража. Обычно расчётные работы выполняются специалистами компании, у которой вы планируете приобретение конструкции. Но эти работы можно выполнить самостоятельно, тем самым сэкономив время и средства, затрачиваемые на постройку.

Виды ворот и их стандартные размеры
