Подъемно поворотные ворота своими руками

Виды подъемных приводов

Отличительная черта таких конструкций — усиленные подъемные механизмы, облегчающие открытие достаточно тяжелой створки. Сейчас используют два типа устройств — шарнирно-рычажные и систему противовесов.

Шарнирно-рычажный механизм

Это приспособление включает пружины, ролики и рычаги. Такое оборудование автовладельцы используют чаще всего. Принцип действия конструкции довольно прост. Горизонтальные направляющие устанавливают по краям проема, под потолком. Благодаря рычагам и пружинам, закрепленным по бокам в его нижней части, полотно ворот начинает движение. Его обеспечивают ролики, которые фиксируют в верхних углах створки.

Если автовладельцы выбирают эту систему, то максимальное внимание уделяют корректному положению направляющих по вертикали и горизонтали. Расстояние от потолка до проема должно составлять не менее 300 мм. Автоматический привод фиксируют на потолке

Открытие створки происходит с помощью троса, соединяющего с ней механизм. Этот трос помещают в профиль, закрепленный под потолком на кронштейнах

Автоматический привод фиксируют на потолке. Открытие створки происходит с помощью троса, соединяющего с ней механизм. Этот трос помещают в профиль, закрепленный под потолком на кронштейнах.

Система противовесов

Этот вид устройств не слишком популярен, такой тип механизмов используют только для открытия массивных полотен. Например, воротами с противовесом оборудуют большие автобусные гаражи. В этом случае главную роль играют весовые бруски, масса которых немного больше, чем у самой створки.

В нижней части полотна фиксируют один конец троса лебедки, затем его протягивают через механический блок, закрепленный на потолке (противоположной стене). Ко второму краю троса крепят противовес. При закрытии ворот он поднимается, при открытии, наоборот, опускается. Небольшая разница в весе препятствует самовольному перемещению полотна.

Есть еще один способ — гидравлический привод, однако такая конструкция очень сложна для самостоятельного изготовления. Эти комплекты лучше приобретать в магазине. Их несомненный плюс — максимальная защищенность: такие устройства практически исключают проникновение злоумышленников в гараж.

Установка противовеса

Вместо шарнирной конструкции, можно использовать противовесы. Для её установки необходимо прикрепить трос к краям рамы. Дальше трос нужно поднять и пропустить через блок лебёдки. После к другому концу троса прикрепляется дополнительный вес. Для этого можно использовать мешок с песком или камнями. Значения это не имеет.

Вместо мешка можно использовать более профессиональную конструкцию — противовес от старого лифта. Хотя раздобыть такой сложновато. Противовес должен соответствовать весу полотна: чем полотно тяжелее, тем противовес массивнее.

В подобной конструкции есть свои недостатки. Поднимать ворота довольно сложно, а если трос соскользнёт с лебёдки, то противовес упадёт на землю. Но если необходимым образом следить за безопасностью, то можно слишком тяжёлые ворота оборудовать таким механизмом и отказаться от пружинно-шарнирной конструкции. Для груза требуется подготовить место, где он будет ложиться при поднятых воротах.

В том случае, когда ворота довольно лёгкие, противовес можно не устанавливать, а вмонтировать электрическую лебёдку. Она покупается в специализированных магазинах в готовом виде. Достаточно воспользоваться инструкцией по установке и эксплуатации. Но можно сделать её и самостоятельно, хотя она и не будет иметь такую функциональность, как покупная.

Подъемно-поворотная конструкция — это самый лучший вариант для закрытия гаража на даче, поскольку они не забирают много места в помещении и на участке, а также имеют эстетически-привлекательный вид. К тому же такую систему можно установить самостоятельно, имея все необходимые инструменты и материалы.

Это интересно: как сделать автоматические распашные ворота своими руками.

Специально для вас:

Как запрограммировать пульт от ворот, настройка и кодировка брелоков

Привод для распашных ворот, сделанный своими руками

Изготовление и монтаж откатных ворот своими руками

Установка деревянных ворот с калиткой

Изготовление металлических въездных распашных ворот

Как сделать сдвижные ворота без автоматики своими руками

Подготовка к изготовлению ворот своими руками

Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.

Выбор проектного решения и разработка чертежа по имеющимся размерам

Определяясь с конструктивным исполнением подъёмного ограждения, используйте проверенное техническое решение — рычажный механизм с шарнирным креплением.

Можно самостоятельно разработать эскиз будущей конструкции.

Типовой эскиз поможет выполнить привязку конструкции к размерам вашего гаража

Если навыки проектирования отсутствуют, целесообразно использовать готовую документацию.

По готовому чертежу вам будет проще изготовить необходимые детали ворот

Изучив документацию, следует проставить на ней фактические размеры гаража. Это позволит определить потребность в материалах.

Советы по выбору материалов

При выборе материалов обратите внимание на их прочность и пожаробезопасность. Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

металлическую трубу прямоугольного сечения размером 6х12 см с толщиной стенки 3–4 мм, необходимую для изготовления рамы;
деревянные брусья сечением 8х12 см, из которых можно сделать коробку, если у вас нет стальной прямоугольной трубы;
металлические штыри и кронштейны, необходимые для крепления рамы ворот к проёму;
комплект стальных швеллеров №8 или 10, а также уголков 4х4 см, используемых для складных шарнирных элементов и направляющих планок;
стальную трубу квадратного сечения со стороной 4 см для сборки каркаса ворот;
компенсационные пружины из проволоки диаметром 3 см для приводного механизма;
резиновый уплотнитель, позволяющий компенсировать зазоры по периметру конструкции;
стальные листы толщиной 3 мм, дощатые щиты или сэндвич-панели, необходимые для зашивки полотна ворот;
комплект оборудования для сборки электрического привода, если запланировано оснащение автоматикой;
пластиковые панели или декоративные отделочные материалы, позволяющие выполнить облицовку с внешней стороны;
утеплитель — минеральную вату, пенопласт или пенополистирол.

Все материалы следует предварительно разрезать на заготовки, соответствующие требованиям проектной документации.

Необходимые инструменты

В процессе работы понадобятся следующие инструменты и электрическое оборудование:

рулетка длиной 5 метров, строительный уровень;
комплект гаечных ключей и набор различных отвёрток;
электрическая дрель в комплекте со свёрлами;
болгарка с отрезным кругом диаметром 180 мм;
аппарат для электрической сварки.

Стандартный комплект электрического оборудования и слесарных инструментов позволит самостоятельно осуществить изготовление подъёмных ворот.

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

К достоинствам таких конструкций можно отнести:

Их сложно взломать.
Открываются без необходимости прикладывать усилия.
При правильной технологии создания отличаются долговечностью.
Сохраняют внутреннюю площадь.
Можно устанавливать в различных гаражных проемах.

Недостатки:

Сложность выполнения работы.
Механические составляющие конструкции могут быть перегружены.
Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Отличительные черты конструкции

Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:

Шарнирно-рычажное устройство.

Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.

По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.

Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.

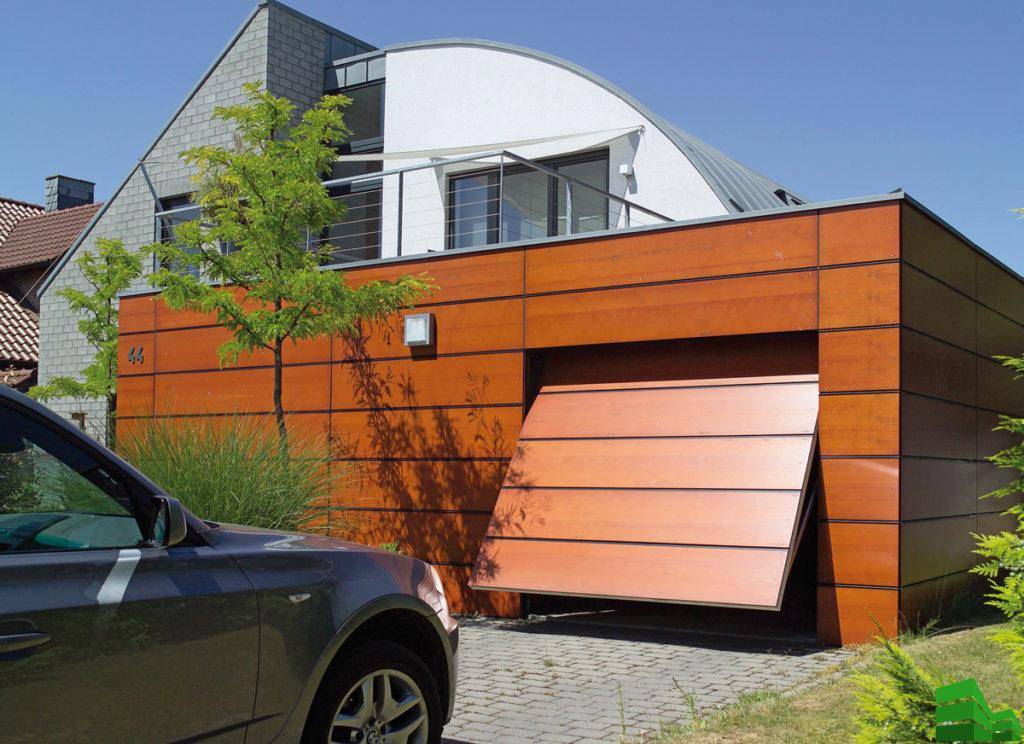

Подъемные ворота в гараж

Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см

Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.

Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.

Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.

Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.

При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.

Схема привода подъемных ворот

Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.

Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.

Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.

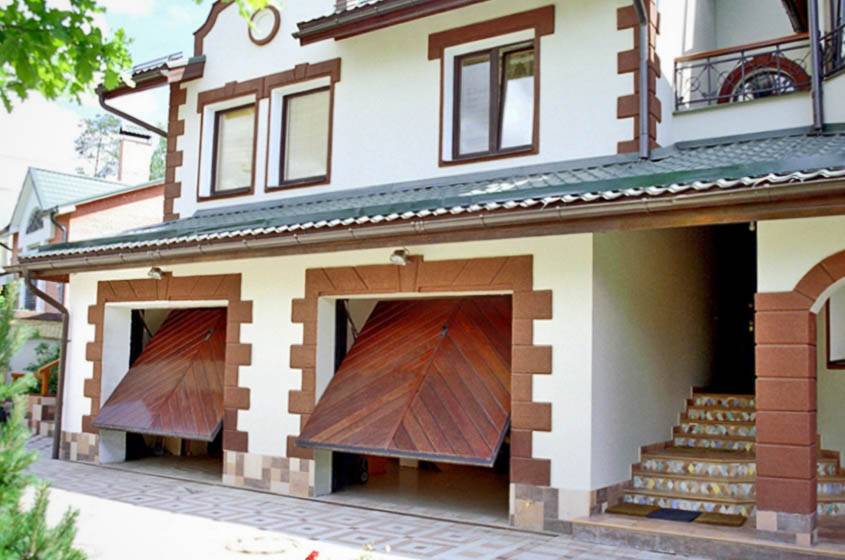

Подъемные ворота оформленные под дерево

Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.

Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.

Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.

Как сделать подъемные ворота своими руками

Сделать автоматические гаражные ворота своими руками возможно. Для этого необходимо провести необходимые замеры и расчеты, а также запастись необходимым инструментом.

Алгоритм работы очень прост:

проводим замеры и расчеты;
делаем монтаж дверной коробки и направляющих;
собираем дверное полотно;
изготовляем движущийся механизм;
устанавливаем ворота;
делаем монтаж системы противовесов.

Отметим, что для создания привода гаражных ворот своими руками, потребуется актуатор. Как правило, используется актуатор в форме резьбовой шпильки с винтовой муфтой на ней. Шпилька вращается и муфта, прокручиваясь по резьбе, перемещается по шпильке.

Подготовительный этап

Для создания гаражной автоматики необходимо установить подъемный механизм, используя при этом швеллеры, стальные уголки, противовесы, кронштейны, пружины возвратного типа и стальной трос.

Также вам будет необходима уплотнительная лента для обработки ею створки ворот по всему периметру.

Монтаж дверной коробки и направляющих

Перед тем, как преступить к монтажу дверной коробки и направляющих подъемных гаражных ворот, нужно убедиться, что дверной проем абсолютно ровный. В противном случае, конструкция не будет работать корректно.

Далее необходимо собрать дверную коробку, имеющую форму буквы П и состоящую из деревянных брусьев и металлических уголков. Нижнюю ее часть рекомендовано заглубить в грунт на глубину от 2 сантиметров и более.

Для дальнейшего устройства автоматических ворот гаража необходимо на потолке с помощью металлических штырей закрепить кронштейн. После чего с помощью болтов установить на кронштейне шарниры.

Сборка дверного полотна

На этом этапе необходимо сварить металлическую раму гаражных автоматических ворот по точным размерам дверной рамы. Именно сейчас стоит определиться с местом для установки ручки, замков иных приспособлений, защищающих гараж от взлома.

Монтаж механизма открывания

Механизм открывания автоматических гаражных ворот вполне прост и состоит из следующих компонентов:

дверного полотна;
двух стоек, расположенных справа и слева от полотна с противовесами;
устройства регулировки и фиксации стоек.

На дверную панель следует установить четыре кронштейна с направляющими роликами─подшипниками. Трос для противовесов крепиться к нижним кронштейнам с помощью дополнительный деталей.

Сборка всей конструкции

Для сборки ворот необходимо:

Установить стойки в дверной коробке, убедиться, что они находятся строго перпендикулярно друг другу.
Зафиксировать на потолке и просверлить места для 12 кронштейнов, предварительно отодвинув стойки.
Установить в отверстия под кронштейны дюбеля.
Вернуть стойки на место, укрепить кронштейны саморезами, не закручивая до упора.
Выставить стойку перпендикулярно проему и лишь потом закрутить саморезы до конца.
Приварить упоры к стойкам, которые будут регулировать расстояние между ними.

Точно такой механизм предусмотрен для сборки второй стойки. Чтобы надежно зафиксировать положение стоек и сохранять его таким долгое время, между стойками можно установить металлический прут с резьбой на краях. На край прута накручиваются 4 гайки, расположенные с обеих сторон упоров.

Установка ворот с противовесами

Соединить движущее полотно с автоматическим механизмом можно следующим образом:

просверлить в створке отверстия для кронштейнов;
разместить полотно между створками;
поместить ролики в пазы стоек и зафиксировать их винтами;
собрать систему противовесов;
установить фурнитуру и замки;
окрасить металлические поверхности во избежание коррозии.

Резюмируя актуальную ситуацию на рынке автоматических гаражных ворот, следует отметить, что их существует великое множество. Все чаще автолюбители устанавливают автоматику на своих воротах для удобства и комфорта управления.

При выборе типа ворот следует руководствоваться техническими возможностями и потребностями, поскольку у каждого типа автоматических гаражных ворот есть своим недостатки и преимущества. Также делаем заключение, что сборку автоматических гаражных ворот можно сделать своими руками.

Подготовка к строительству

Процесс создания секционно-подъемных ворот — занятие, над которым предстоит потрудиться. Это объясняется наличием большого числа деталей, крепежей и др. Поэтому, невзирая на то, что готовое воротное оборудование будет стоить немного дороже, лучше обратиться к специалистам за помощью. По крайней мере, такие ворота будут более качественными.

А если вы все-таки решились на самостоятельные работы, тогда необходимо как следует подготовиться: заняться отделкой проема, замерить и рассчитать конструкцию, материалы, инструменты, а также закупить и доставить на место стройматериалы.

Выбор материала

Чтобы изготовить каркасную коробку под отдельную панель необходимо следующее:

Профиль;
Стальные уголки;
Пеноплекс.

Зафиксировать панели можно посредством стальных петель. Последние крепятся в 3-х месторасположениях. В проем вставляются направляющие рельсы, изготавливаемые из профиля или 2-х металлических уголков. Их придется сварить между собой.

Место, где вертикальные и горизонтальные рельсы соединяются, нужно сделать из П-образного швеллера (профиля). Альтернативой может послужить Z-образный элемент.

Из последнего профиля создаются горизонтальные рельсы. Они фиксируются стальным подвесом разнообразной конфигурации. Если направляющие присоединяются к балкам из дерева, то можно обойтись стандартным уголком.

Чтобы создать противовес, нужно взять стальной трос, сечение которого равно 4 мм. Также понадобятся подвесной ролик, канатный шкив, фиксирующий карабин, груз и соответствующие пружины.

Расчёт материала

Чтобы правильно рассчитать количество стройматериала, который потребуется для работы, необходимо высчитать габариты будущих ворот.

В этом помогут следующие значения:

Высота проема – величина, зависящая от габаритов транспортного средства. Лучше, если она будет больше высоты автомобиля примерно на 30-40 см;
Ширина проема – величина, аналогичная предыдущей. Здесь она также должна превышать автомобильные габариты примерно на 20 см;
Притолока – пространство между проемом и потолочной поверхностью. Величина зависит от привода, но лучше, если в запасе будут дополнительные 30 см;
Заплечники – величина, зависящая от противовеса и пружин.

Перечисленные показатели и данные, которые можно узнать с их помощью, помогут вычислить требуемый объем стройматериалов.

Список материалов и инструментов

Чтобы обшить полотно принято использовать профлист, поверхность которого покрыта полимерами. Закупая стройматериал, рекомендуется брать немного больше, чем ожидается.

В ходе монтажных и сборочных работ понадобится сварочная техника

Но, самое важное, это уметь им пользоваться, иначе толку никакого. Дополнительный инструментарий: перфоратор, болгарка, дрель, рулетка, шуруповерт, ключи

Изготовление подъёмных ворот своими руками — схема, расчёты и последовательность действий

Подъемные ворота – одна из удобных конструкций, активно используемых для обустройства входного пространства. Это гарантия сверхнадежности от воздействия факторов внешней среды и злоумышленников. Несмотря на удобство использования, конструкция довольно сложна в плане устройства.

Обычно подъемные ворота изготавливают под заказ, заранее сняв замеры. Если вы владеете навыками работы со сварочным аппаратом, то можете справиться самостоятельно. Давайте изучим более детально основные вопросы процесса: выбор материала, подсчеты/расчеты, список необходимых инструментов. В качестве непосредственного руководства может служить наша пошаговая инструкция, к которой вы при необходимости можете обратиться.

А для начала поспешим разобраться, какие бывают виды подъемных ворот?

Типы подъемных ворот, их достоинства и недостатки

Поднимающиеся ворота для гаража бывают двух типов:

Устройства, у которых полотно имеет несколько секций высотой около полметра. При открывании такое полотно, состоящее из панелей, «затягивается» внутрь гаража под потолок, а затем опускается обратно вертикально вниз. Материалом для изготовления элементов могут быть:

дерево;
пластмасса;
металл.

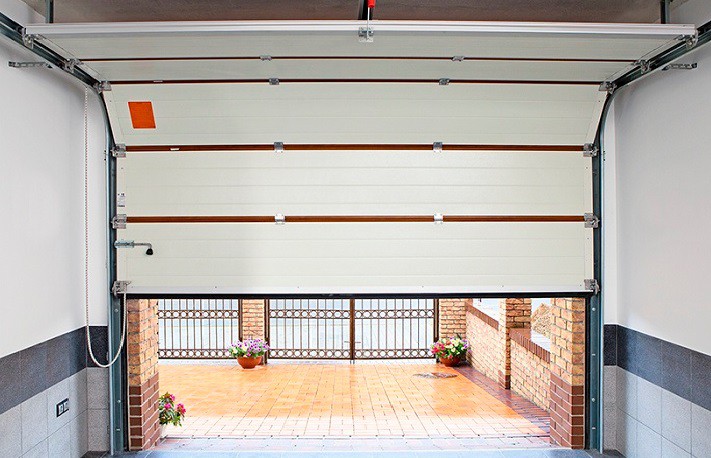

Ворота поднимающиеся для гаража

Пространство внутри дверного полотна заполняются утеплителем – полиуретаном, обеспечивающим эффективную теплоизоляцию конструкции.

Панели ворот, в этом случае, соединяются на петлях шарнирного типа. В таких изделиях ролики, муфты и прочие подвижные элементы изготавливаются из металла или пластика, для направляющих полозьев используется материалы, обладающие стойкостью к коррозии.

Преимущества такой конструкции:

простые при эксплуатации;
достаточная надежность.

Недостатки:

небольшая устойчивость к взлому;
нереально такое устройство изготовить самостоятельно полностью.

Для уменьшения стоимости можно:

оставить ручной привод, но отказ от механического устройства, ухудшает удобства при эксплуатации;
уменьшить размеры проема ворот – подогнать их ширину и высоту под минимальное количество панелей.

Схема устройства подъемно-поворотных ворот для гаража

Преимуществами такой конструкции являются:

высокая прочность изделия;
устройство отлично защищает гараж от проникновения посторонних;
бесшумность работы ворот при движении полотна – здесь нет роликов и направляющих, которые могли бы создавать шум;
поворотно-подъемные ворота для гаража своими руками изготовить вполне реально. Для этого можно не иметь специальных технических знаний, при этом цена их значительно ниже, расходы будут связаны лишь с приобретением материала.

К недостаткам конструкции относятся:

установка их возможна лишь в прямоугольные проемы;
высота проема в открытом состоянии уменьшается примерно на 20 сантиметров;
цельное полотно устройства не позволяет выполнять ремонт отдельных участков, что при повреждении требует полной замены всего элемента;
ворота имеют пружинный механизм, рассчитанный на определенную массу изделия, поэтому при необходимости выполнения теплоизоляции следует учитывать массу утеплителя: если она намного увеличит общий вес утепленных ворот, нужна будет установка противовесов;
между рамой и полотном возможно наличие щелей, устранить их можно резиновым уплотнителем, но такие ворота стоит устанавливать лишь в неотапливаемых гаражах.

Об утеплении

Когда вы собираете самодельные подъемные ворота для гаража своими руками, нельзя игнорировать вопросы утепления. Бюджетный вариант утеплителя – пенопласт, и его предпочитают другим материалам. Он отличается хорошими теплоизолирующими свойствами и небольшим весом, а, значит, не нагружает ворота.

Утеплитель выбирают из соображений цена/качество

Кроме того, он совсем не впитывает влагу и достаточно жесткий для использования в воротных системах. Дополнительный плюс – материал прост в работе, и его можно клеить. Утепление полотна проводят в следующем порядке:

Полотно грунтуют и красят для защиты от коррозии.
Если ворота цельные, пенопласт приклеивают к поверхности.
Если выбрано размещение между лагами, нужно соорудить вспомогательный каркас (например, из вагонки).

О простой конструкции односекционных ворот в следующем видео:

Частые проблемы при установке подъемных ворот

Прежде всего могут возникнуть такие проблемы:

Ворота заклинило. Причин несколько: при установке были неправильно собраны, поставлены ролики, или они сломались, стерлось защитной покрытие

Чтобы избежать этого, важно придерживаться рекомендаций производителя ворот при монтаже, не перегружать механизм.

Полотно упало и не поднимается. Связано это с неисправностью торсионной пружины

Решит проблему только ее замена.

Створка очень туго двигается. Причин может быть несколько. Это может быть деформация полотна или направляющих профилей, но чаще всего ‒ чрезмерно натянутые торсионные пружины. Проблема устранится после проведения регулировки натяжения.

При движении полотно сильно скрипит
Обратите внимание, не попал ли в механизм мусор, посторонние предметы. Также это может быть сигналом об износе роликов, петель
Чтобы не допустить такого, нужно периодически чистить и смазывать все движущиеся элементы.

Поврежденные детали заменяются на новые.

Виды подъемных ворот по типу открывания

Гаражные рулонные ворота сворачиваются в рулон и не требуют дополнительного места

Владелец может сделать в воротах окно с решеткой, устроить калитку для прохода людей. Для безопасности в складных воротах стоят фотоэлементы, которые блокируют подъем или опускание створки, если между ее краем и полом находится препятствие.

Полотна разных конструкций поднимаются вверх, но каждый вид работает по-разному:

створка может поворачиваться в проеме, при этом полотно иногда оснащают встроенной калиткой;
секционные ворота удобны тем, что состоят из отдельных сегментов, которые поэтапно складываются при движении, затем расправляются на потолке;
рулонные скатываются в своеобразный сверток.

Поворотные створки

Изготавливают целую раму с заполнением, которая при повороте немного выдвигается наружу проема, затем по направляющим съезжает на потолок. Движению помогает подъемный механизм для ворот гаража в виде растянутых пружин во внутреннем устройстве.

Конструкция прочная, полотно не имеет мостиков холода, т. к. отсутствуют соединительные швы. Необходимо монтировать усиленную опорную раму.

Складные (секционные) полотна

Секционные ворота требуют тщательного расчета размеров

Полотно слаживается при взаимодействии барабанов, пружинного механизма, шарниров и тросов. Конструкция требует тщательно расчета размеров отдельных секций, которые стыкуют с помощью петель. Сегменты легко менять по отдельности при ремонте.

Можно установить в проемы в форме трапеции или арки. Средняя степень защищенности от вандалов, а ролики при высокой нагрузке быстро изнашиваются.

Рулонные ставни

Полотно составлено из отдельных ламелей, чаще всего это алюминиевые планки. Приемный барабан ставят под потолком, а по бокам монтируют направляющие полозья. Составная конструкция фиксируется к барабану стальным тросом.

При вращении барабана створка скручивается в сверток и наматывается на втулку. Роликовая конструкция имеет низкую сопротивляемость взлому.

Процесс установки подъемных ворот

Подъемные ворота начинают монтироваться с установки поворотного рычага. Лучше всего использовать стандартный поворотно-шарнирный механизм с обязательной регулировкой длины крепления рычага.

Монтаж подъемных ворот.

Целесообразно подыскать регулировку по принципу домкрата. Если рычаг изготавливается самодельным, то необходимо предусмотреть крепежную пластину с пазами, позволяющими изменять длину крепления рычага до 10 см.

После установки поворотного механизма и предварительного закрепления рычага фиксируется компенсационная пружина с помощью кронштейнов, выполненных из швеллеров. Затем створка поднимается вертикально и своими роликами вводится в профиль рельсов на потолке гаража.

Устанавливаются стопоры (любой доступной конструкции), исключающие выскальзывание роликов из зацепления с рельсами. Створка поднимается максимально вверх и производится окончательная фиксация рычагов поворотного механизма и завершающая регулировка компенсационной пружины. На полотно створки с внешней стороны внизу закрепляется ручка удобной конструкции.

Принцип их изготовления аналогичен, но все соединения производятся с помощью сварки.

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
деревянные бруски 100×100 мм, которые будут применены для потолка;
уголки из металла 40×40×4 мм для рельс;
металлический прут диаметром 8 мм;
пружина с внутренним диаметром 30 мм;
металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
штыри из металла. Они понадобятся для закрепления конструкции;
швеллер 80 на 45 мм;
полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

сварочный аппарат;
дрель со сверлами по металлу и дереву;
болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

карандаш;
уровень;
гаечные ключи;
отвёртка;
рулетка;
молоток.

Виды конструкций

Для ворот гаража используется две современные подъемные конструкции: секционная и поворотная. Оба варианта довольно интересны, но воплощаются в домашних условиях по-разному.
Секционные подъемные ворота — конструкция, которая состоит из нескольких панелей, соединенных подвижным креплением. Когда подъемный механизм приходит в действие, панели плавно «заезжают» под потолок.

Основная особенность в том, что такой вид ворот занимает мало места, но реализовать в домашних условиях его очень трудно. Соединить панели без специальной техники правильно практически нереально, поэтому здесь единственный вариант – купить сборочный комплект.

Своими руками получится только собрать комплект, но не смонтировать подвижное крепление для панелей.

Для экономии времени – отличный вариант.
Поворотная конструкция состоит из цельного полотна, которое меняет свое положение с горизонтального на вертикальное. В основе используется система привода и рычагов, которая и создает сам механизм поворота.

Подобную схему реализовать и собрать практически полностью куда проще, а иногда, даже дешевле, нежели секционную. Основной материал полотна – металл.

Самодельные подъемные ворота предпочитают делать, используя именно схему с поворотным механизмом.

Механизм подъемных ворот для гаража

Изготовление самодельных подъемно поворотных ворот
