Подъемные ворота поворотного типа

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

1. Профнастил толщиной 0,7 мм для обшивки.
2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
3. Металлический уголок 40*40 мм, толщиной 4 мм.
4. 2 пружины диаметром 30 мм.
5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
7. Стальной лист толщиной 4 мм.
8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

• набор гаечных ключей;
• шуруповерт;
• электродрель;
• молоток;
• отвертка;
• рулетка, уровень, маркер или карандаш;
• болгарка;
• сварочный аппарат.

Подготовка проема

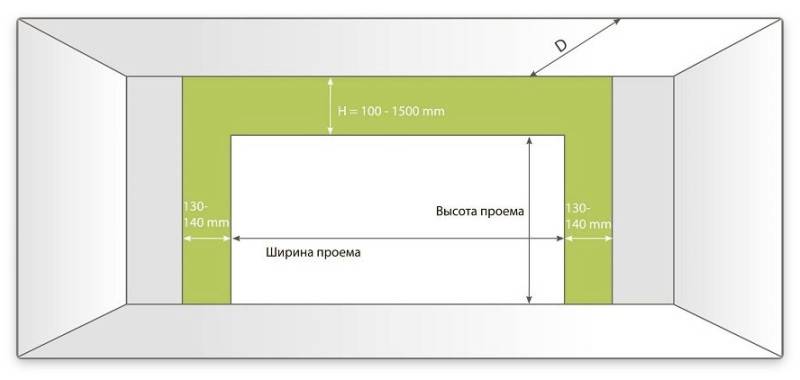

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

1. Наличие достаточного свободного пространства для крепежа направляющих.
2. Ровность стен как по вертикали, так и по горизонтали.
3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
3. Места стыков прихвачиваются сваркой.
4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
5. Для повышения жесткости рамки по углам допускается приварить косынки.
6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
2. Крепятся к опорным балкам болтами.
3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

1. Готовая рамка кладется на горизонтальную плоскость.
2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
3. Болтами фиксируется ручка для открывания полотна.
4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

• блок управления;
• приемник сигнала;
• пульт дистанционного управления.

Краткий порядок установки автоматики:

1. Створка проверяется на наличие зазоров.
2. По инструкции производителя выполняется сборка привода.
3. По центру потолка фиксируется направляющая балка.
4. В задней части балки крепятся кронштейны на дюбеля.
5. Монтируется привод.
6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
7. Прокладывается электрическая проводка.
8. Выполняется пробный запуск.

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

Преимущества и недостатки подъемно-поворотных ворот

Самодельные подъемно поворотные гаражные ворота обладают несколькими неоспоримыми преимуществами перед другими видами ворот для гаража:

Цельное прочное полотно обеспечивает хорошую защиту от взломов и проникновения злоумышленников;
Характеризуется высокими показателями устойчивости к коррозии и иными негативным воздействиям окружающей среды (если все технологические особенности изготовления соблюдаются);
Не нужно места для открывания;
В открытом состоянии не занимает важное пространство;
Предполагает облицовку самыми разнообразными отделочными материалами, также допускается декорирование любыми панелями и вставками;
Можно утеплить пенополистирольными панелями (см. Как утеплить ворота гаража своими руками по всем правилам);
Открытие может осуществляться самостоятельно или с помощью автоматической системы;
Подходит для установки не только в одинарных гаражах, но и в гаражах на 2 машины.. В основном минусы ворот подобного типа связаны с некоторыми особенностями и ограничениями конструкции, которые заключаются в следующем:

В основном минусы ворот подобного типа связаны с некоторыми особенностями и ограничениями конструкции, которые заключаются в следующем:

Подъемно поворотные гаражные ворота своими руками можно становить лишь в проемы прямоугольной формы;
В открытом состоянии уменьшается высота проема (приблизительно на двадцать сантиметров);
Если полотно цельное, то это не позволяет проводит ремонтные работы отдельных участков – при повреждении необходимо полностью менять весь элемент;
Ворота оснащены пружинным механизмом, рассчитанным на определенную массу, поэтому при проведении теплоизоляции необходимо брать во внимание вес утеплителя. Если масса модернизированных ворот возрастет значительно, необходимо монтировать противовесы;
Между рамой и полотном могут появляться щели, которые можно устранить при помощи уплотнителя из резины, но подобные ворота специалисты советуют устанавливать в гаражах, которые не отапливаются.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Распашные ворота с электроприводом своими руками

Установка распашных ворот с электроприводом своими руками – это сложный процесс, который требует соответствующих знаний, умений и навыков. Если допускаются ошибки, то система работает некорректно.

Необходимые материалы и инструменты

Перед установкой конструкции рекомендуется подготовить необходимые инструменты и материалы. Для распашных ворот рекомендуется использовать:

• стойки для опор;
• металлический жесткий каркас;
• обшивку;
• электрический привод;
• гаражные петли;
• металлическую задвижку.

Для правильной установки автоматической системы рекомендуется использовать растворитель, кирпич, трехжильный кабель, цементный раствор и грунтовку, изолированные поливинилхлоридные трубы, электрод, саморезы, профильные трубы.

Для выполнения работ по изготовлению распашных ворот используется лопата, отвертка-индикатор, болгарка, автомат УЗО, молярная щетка, строительный уровень, щетка для металла, шуруповерт, измерительные инструменты, сварочный аппарат.

Подбор электропривода

Выбор электрического привода для распашных ворот своими руками – это ответственная задача. Это устройство, в котором двигатель управляет рычагом с помощью редуктора.

Линейный привод для распашных ворот своими руками работает по принципу: двигателем вращает винт через редуктор, в результате чего передвигается гайка в одну сторону с направляющей, преобразуется энергия вращения, открываются ворота. По окончанию цикла работа замедляется блоком управления.

Рычажный привод для распашных ворот своими руками обеспечивает плавность и бесперебойность работы ворот. Мотор передает энергию на вертикальный вал через редуктор. Рычаги, которые перемещают конструкцию, удерживают кривошип.

Гидравлический самодельный привод для распашных ворот своими руками – это надежная конструкция. Гидравлический насос двигателя устройства усиливает поступление к гидроцилиндрам рабочего раствора. Гидроцилиндры обеспечивают передвижение ворот. Датчики гарантируют безопасную работу системы.

Если створки открываются внутрь

Между центральной точкой петли и чертой несущего столба длина 60 миллиметров. Если ворота распахиваются внутрь, то расположение внутренних столбов такое же, как и наружных. Специалисты советуют делать закладку посредине трубы из металла или швеллера. На следующем этапе выводятся закладные, которые крепятся на кронштейны. На крайние углы движения ворот устанавливаются упоры, которые выполнены из уголка или арматуры.

Если ворота открываются внутрь, то при установке автоматики может возникнуть необходимость в проделывании углубления. Электрический привод может устанавливаться после монтажа распашных ворот. Этот вариант установки используется при установке линейного привода. При монтаже без углубления рекомендуется соблюдать все условия.

Если створки открываются наружу

Если устанавливаемая створка на распашных воротах, открывающихся наружу, находится изнутри, то рекомендуется изготовить закладные. С этой целью используется металлическая труба, сечение которой составляет 10х10 сантиметров. Можно использовать швеллер, который рекомендуется правильно установить по центру столба из кирпича. Для монтажа привода на распашные ворота приваривают арматуру.

Закладные выводятся для профильной трубы, сечение которой составляет 6х3 сантиметра. Они должны выводиться в опорном столбе, к которому приваривают петли. Для распашных ворот используются три закладные.

При монтаже конструкции параллельно устанавливается автоматика. Для этого сваривается первый кронштейн с рамой каркаса и второй – с закладным элементом столба. При выполнении всех работ рекомендовано строго соблюдать все нормы. Все провода, которые прилагаются, проверяются на цельность и наличие изоляции.

Блок и пульт управления

При выборе автоматических элементов определяется парусность, ширина и вес створок, направление открывания ворот. Блок питания подключают при отключении проводки и коммуникаций.

Приемник, который обеспечивает прохождение всех сигналов, устанавливают в специальный разъем в плате управления. В разъем дополнительно устанавливают две перемычки, предназначенные для тестирования привода.

Фотоэлементы подключаются в последнюю очередь, поэтому предварительно устанавливается перемычка. После того, как приемник будет подсоединен, программируется пульт, с помощью которого обеспечивается дистанционное управление в соответствии с инструкцией производителя автоматики.

О ценах и размерах

Вполне естественно, что подъемные ворота, если они не производятся своими силами, имеют стандартные размеры. Приведем таблицу размеров ворот от наиболее известных производителей:

Фирма -производитель	Габариты (ширина и высота), мм	Конструктивные особенности,дополнительные опции
«СИБАРС» (Омск, Россия)	2000х1800	Толщина «сэндвич-панели» 40-60 мм Возможность подключения дистанционного управления
«Zaiger» (Швейцария)	2100х1800	Предустановленная термоизоляция. Толщиной панели 53 мм.
«Alutech» (Белоруссия)	2700х2100	Присутствуют регулируемые кронштейны, позволяющие выставлять зазоры и улучшать герметичность.
«DoorHan» (Россия)	2000х1900	Автоматизация работы. Двухплоскостная регулировка кронштейнов с роликами
«КОРН» (Санкт-Петербург,Россия)	2500х2390	Возможность автоматического управления пружинами. Широкий спектр по цвету и текстуре.

Качество материалов, качество сборки, материалы, отделка и дополнительные опции — вот основные факторы, влияющие на цену. Выбор по этим показателям всегда остается за покупателем.

Приобретая защиту для вашего «железного коня», не следует забывать об эстетической составляющей покупки. Зачастую, гараж для авто располагается на фасаде здания, а это значит, что ворота его будут отражением вкуса хозяина, его состоятельности и, быть может, показателем уважения к своему автомобилю.

Не будем рассматривать варианты кустарного производства и поэтому назовем стартовую стоимость моделей, обладающих исключительно необходимыми опциями. Реальной ценой, достойной для рассмотрения, назовем 23000 -24000 рублей. От этой суммы начинаются ворота для гаражей подъемные омской фирмы «Сибарс». Далее цены идут по нарастающей — «DoorHan», «Zaiger», «КОРН» (Санкт-Петербург) и «Alutech» (Россия).

Озвученные цены не нужно принимать за строгие и окончательные. Процессы инфляции и усовершенствования самих моделей ворот стабильно вносят в них коррективы. При этом эксклюзивные модели ворот, выполненные под заказ, могут стоить намного дороже типовых проектов. Кстати, размеры здесь играют далеко не ведущую роль.

Что нужно для самостоятельного изготовления?


Пример подробного чертежа

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

• Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
• Возвратные пружины.
• Уголки.
• Кронштейны.
• Противовесы.
• Направляющие полозья.
• Трос.
• Выбранные элементы для создания створки.
• Сталь для отделки.
• Профильная труба.


Пример конструкции с автоматизацией

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Виды подъемных ворот

Подъемные гаражные ворота можно поделить на следующие типы:

• подъемно-поворотные – это ворота с цельным полотном, которое при открывании сначала поворачивается почти в горизонтальное положение и по направляющим «уходит» под потолок;
• секционные ворота – конструкции, в которых полотно состоит из секций примерно по 50 см каждая. При активации механизма подъема секции одна за другой затягиваются под потолок, в итоге все полотно оказывается параллельным ему;
• рулонные ворота – напоминают роллеты. Состоят из многочисленных ламелей, которые при открывании ворот наматываются на вал и прячутся в коробе над проемом, причем короб может располагаться как внутри, так и снаружи гаража.

Подробнее плюсы и минусы каждого типа ворот рассмотрим ниже.

Установка

Первоначальным этапом монтирования воротной установки считается проектирование будущей конструкции. Нужно снять размеры с проема и составить эскиз либо взять уже подготовленный чертеж с расчетами и схемами.

Далее необходимо приобрести стройматериалы и найти инструменты, чтобы приступить непосредственно к изготовке воротной конструкции:

• Собирают коробку из отдельных брусков, скрепляемых меж собой железными пластинками либо уголками.
• Коробка фиксируется непосредственно в самом проеме, закрепляется штырями, низ коробки приблизительно на 2-3 см заглубляют в пол.
• Собирают полотно створки. Рама покрывается щитом, а после закрывается листами металла.
• Опору механического устройства изготавливают из уголка. Два отверстия диаметром – 1 см просверливают в полке. Такие отверстия нужны при фиксировании механического приспособления к опорным стойкам. В следующей полке сверлят 3 отверстия, они нужны при установке пружинного кронштейна. Закрепленный к полке кронштейн послужит опорой пружинам.

• Установленный кронштейн вместе с пружинкой соединяют регулировочной пластинкой, такую пластину производят из металлической полосы. Крайние веточки пружинки применяют как зацеп, внизу присоединяют регулятор натяжения. Кольцо получится с одного края, с другого нужно нарезать резьбу.
• Шарнирный узел внизу изготавливают из уголка, в котором должно быть 0,85-сантиметровое отверстие. Приваривается уголок к раме на расстоянии меж ребром и центром отверстия. Такой тип отверстия понадобиться для сборки рычага подъемного механического устройства.
• Пластину, в которой есть нужное отверстие для сборки регулятора натяжения, приваривают к торцевой части рычага.
• Для передвижения щита нужно изготовить рельсы. Края двух составленных уголков приваривают так, чтоб пространство внутри меж пиками вершин составило 5 см.
• Край этой рельсы приваривают к железной пластинке с высверленными отверстиями. Промежуток в 8 см оставляют между осевой линией и самой нижней частью поперечны. Куски швеллера приваривают по краям рельсов на 15-сантиметровом расстоянии. Болтом швеллер крепят к брусу на потолке.

Есть несколько рекомендаций, которых стоит придерживаться при обустройстве подъемно-поворотных конструкций:

• рекомендовано применять сварку для качественной надежной сборки деталей. Так можно понизить надобность в крепежах, высверливании лишних отверстий;
• высота гаражных ворот не может быть менее 2,2 м;
• барабан лучше расположить сзади при достаточно низком подъеме;
• у нижнего профиля гаражного полотна должно быть наличие паза, куда устанавливают уплотнитель;
• основным параметром считается масса полотна, приемлемый вес составит 100 кг;
• реверсную самоблокирующуюся лебедку можно устанавливать как привод;
• для установки автоматики лучше использовать автомобильную сигнализацию.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.

2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

Пример выполнения с чертежом

1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
2. Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
3. Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
4. Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
5. Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
6. Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
7. Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
8. Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
9. Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
10. 10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

” alt=””>

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

• деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
• деревянные бруски 100×100 мм, которые будут применены для потолка;
• уголки из металла 40×40×4 мм для рельс;
• металлический прут диаметром 8 мм;
• пружина с внутренним диаметром 30 мм;
• металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
• штыри из металла. Они понадобятся для закрепления конструкции;
• швеллер 80 на 45 мм;
• полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

• сварочный аппарат;
• дрель со сверлами по металлу и дереву;
• болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

• карандаш;
• уровень;
• гаечные ключи;
• отвёртка;
• рулетка;
• молоток.

Типы подъемных ворот

Все представленные на сегодняшний день гаражные ворота подъёмного типа можно разделить на два вида:

• поворотные;
• секционные.

Установка подъемно-поворотных ворот представляется наиболее разумным решением в ситуации, когда:

• уровень размещения притолоки гаражного проема слишком занижен или же она вообще отсутствует;
• перед владельцем стоит задача обеспечить конструкции ворот повышенную надежность;
• у владельца возникло желание оборудовать свой гараж более современным в плане оформления вариантом ворот.

Разумно задуматься о монтаже секционных ворот тогда, когда в гараже имеется достаточное пространство, чтобы переводить конструкцию из вертикального положения в горизонтальное. По технологии монтажа они схожи с поворотными: в качестве места их размещения выступает внутренняя часть проема. Основу конструкции полотнища ворот образует несколько секций, которые сохраняют подвижность относительно друг друга. При использовании подобной конструкции доступ к гаражу открывается за счет перемещения секций вверх по направляющим, установленным на поверхности стен и потолка гаража.

Виды механизмов

Схематическое изображение расположения механизмов

Подъемники бывают двух типов: шарнирно-рычажный, который весьма прост и надежен. Его можно относительно легко собрать своими руками. Благодаря этим качествам он приобрел широкую популярность

При установке такого механизма очень важно правильно отрегулировать уровень натяжения пружин и максимально точно смонтировать направляющие

Механизм с использованием противовесов. Он состоит из троса и противовеса. Трос закрепляется в нижней части створки по углам, а противовес устанавливается на противоположном краю лебедки. Недостатком данной конструкции является необходимость сооружения ниши для противовеса.

Оба механизма могут приводиться в действие вручную либо оснащаться системами автоматики с использованием пульта дистанционного управления и электропривода.

Материалы для самостоятельного изготовления конструкции:

• Деревянный брус, квадратного сечения 120х80 мм и 100х100 мм;
• металлические штыри;
• металлический уголок 35х35х4 мм;
• швеллер 8х43х5 мм;
• пружина с 30 миллиметровым внутренним диаметром;
• металлический прут диаметром 8 мм;
• электропривод (если планируется автоматизация управления воротами);
• полотно ворот.

Материалы для створки могут быть разнообразными, начиная от дощатого щита и заканчивая сендвич-панелями. Мы рассмотрим именно механизмам подъема.
