Разновидности подъёмных ворот
На сегодняшний день подъёмные ворота стали обычным делом и встречаются очень часто. Их основным преимуществом является невероятная функциональность и комфортабельность использования.
Благодаря своей компактности они отлично подходят для любых типов гаражей и дворов, могут работать в ограниченном пространстве и отлично экономят вам время и силы при открывании. На сегодня существуют такие виды подъёмных ворота:
Подъёмно-секционные
Основное полотно состоит из панелей, который собраны в единую не жёсткую конструкцию и способны изгибаться по мере поднятия и выравниваются в жёсткое полотно в закрытом состоянии.

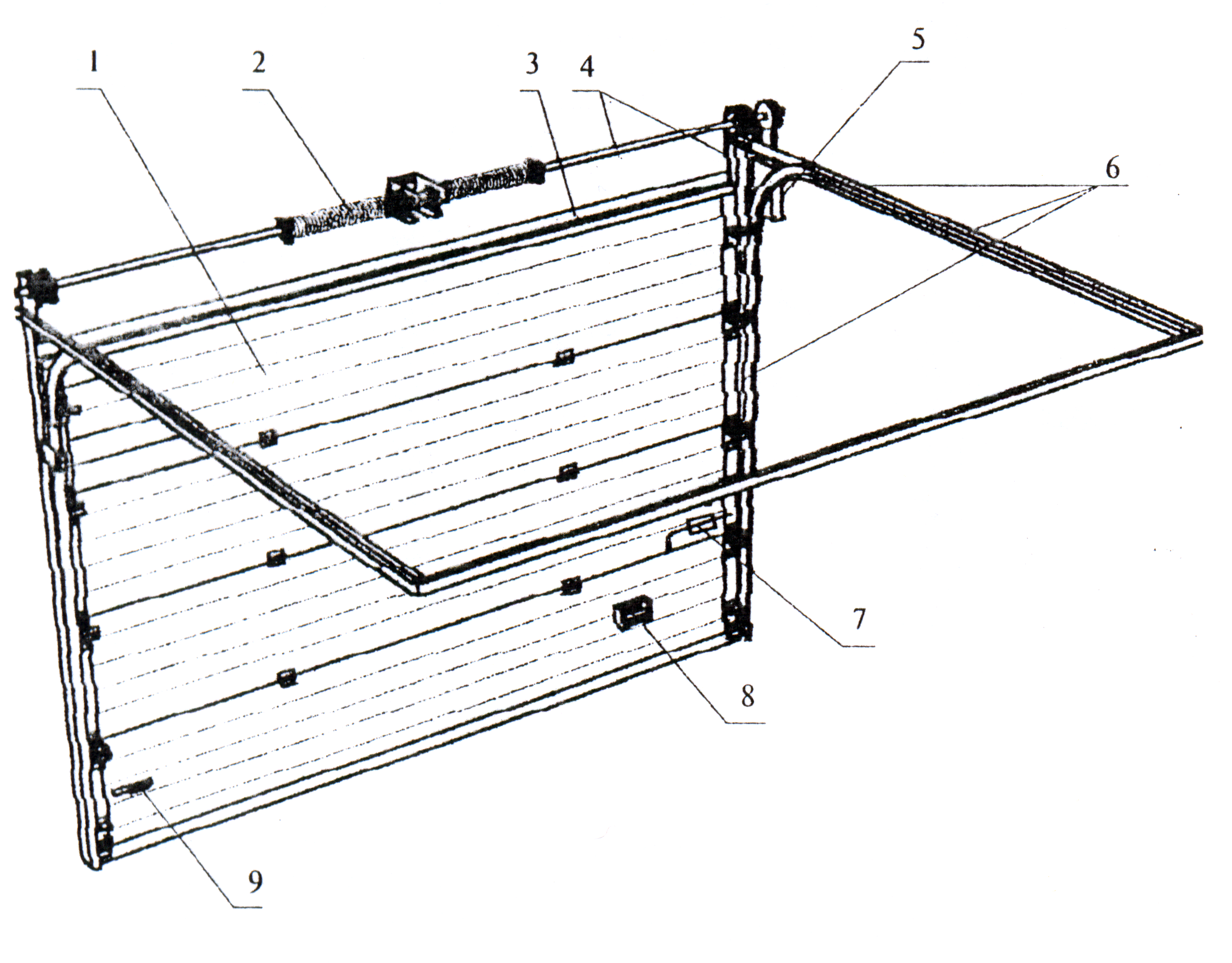

Ворота подьемные секционного типа
Подъемно-поворотные
Передняя панель цельная и абсолютно не поддаётся деформации. Подъём такой конструкции происходит по изогнутой траектории, верхняя часть немного углубляется внутрь гаража, примерно на тридцать процентов от всего высота, а нижняя выходит наружу, оставшимся отрезком.
Подбирать ту или иную разновидность следует учитывая ваши предпочтения и особенности самого гаража, а также количество свободного пространства рядом с въездом. Также учитывайте и стоимость, а также сложность самостоятельного монтажа, так как оба этих параметра будут отличаться у каждого из видов.
Самый распространенный вариант гаражных ворот на данный момент — ворота для гаража подъемно поворотные.
Далее, в статье вы узнаете, как сделать подъёмные ворота своими руками, но прежде вам необходимо узнать конструкцию подъемно-поворотных ворот. Состоят они из рамы, которая надёжно закреплена в гаражном проёме, самого воротного полотна и механизма, который осуществляет движение.
Верхний край закреплён на двух рейках по которым и движется на роликах примерно на высоте двух третьих от нижнего края закреплены боковые ролики, которые движутся по боковым рекам. В движение всю систему приводят один или два привода, или в крайнем случае это ручное открывание ворот.
Небольшие советы и уточнения
Дверное полотно имеет достаточно высокий вес, поэтому материалом для направляющих должен выступать толстый металл. Он точно сможет выдержать оказываемую на данный элемент ворот нагрузку.
Само дверное полотно должно быть прочным, но не запрещено декорирование внешней его стороны, например, при помощи пластика. В этом случае ворота будут выглядеть хорошо, не отличаясь практически от заводских.
Самым слабым местом конструкции являются ролики. Поэтому крепление их должно быть максимально надежным. Материал роликов должен быть очень прочным и износостойким. Иногда ролики устанавливают попарно, чтобы снизить на них нагрузку.
Итак, мы рассмотрели, как сделать подъемный вариант гаражных ворот своими руками. Если все делать согласно инструкции, то результат оправдает ваши ожидания.
Видео в котором Вы можете посмотреть как сделаны подъемные ворота.
Выбор материала для полотна ворот
Удобный и прочный материал применяемый для заполнения полотна подъемных ворот
Требования к материалу должны удовлетворять основным запросам пользователя – достаточной прочностью и приемлемым внешним видом. Для изготовления полотна используют:
- древесину;
- листовой металл на каркасе;
- пластиковые листовые материалы и многое другое.
Одним из нетрадиционных материалов для этой цели может являться кровельная сэндвич-панель, потому что этот материал прочен, поскольку предназначен выдерживать снеговые нагрузки, достигающие значительных величин.
Конструкция панели уже предусматривает наличие таких элементов, как перекрытие зазоров, а материал наполнителя придает ему достаточную прочность для установки несущих элементов. Предлагаемая толщина изделия – 100 мм, а промышленностью они выпускаются в диапазоне 30–250 мм с шагом исполнения в 30–50 мм. Цветовая гамма лицевой поверхности весьма обширна, чтобы удовлетворить любой, самый изысканный вкус.
Вес панели зависит от наполнителя и толщины листа облицовки. Так, изделие как на рисунке выше с листом 0,5–0,7 мм будет весить 11,6 кг/м2.
Изготовление рамы ворот
Получив размеры подъемных гаражных ворот, можно переходить к изготовлению рамы. Основное требование – жесткость конструкции и оптимальная прилегаемость конструкции к стене. При правильном изготовлении каркаса, не должно оставаться щелей, которые бы пришлось закрывать пеной. От качества основы будет зависеть прочность всей конструкции и качество ее работы.
В первую очередь, нужно подобрать уголки. Если планируется сделать полотно с помощью 25-го уголка, для рамы необходимо использовать 70-й, если для полотна выбрали 50-й, то для рамы нужен 100-й.
Затем нужно узнать размеры подъемных ворот с помощью нити. Измеряется диагональ и, если есть отклонения, аккуратно разровнять их с помощью болгарки. Поверхность для крепления должна быть идеально ровной.
Неподалеку от гаража нужно обустроить площадку для сварки. Ее площадь должна быть достаточной, чтобы разместить всю конструкцию. На участке расположить швеллеры таким образом, чтобы периметр был меньше периметра рамы сантиметров на двадцать. Плоскость можно проверить с помощью уровня.
Затем нужно отрезать уголки: два по ширине проема и столько же по длине стоек. Затем приложить и проверить, плотно ли прилегают. Затем надо их приварить. Полуавтомат рекомендуется использовать, только если уголки тонкие. Он хорошо приваривает стальную деталь, делая сварной шов глубиной 2 мм. Но если материал более прочный, подходит только сварка.
Уголки приложить друг к другу, слегка прихватить и приложить к проему. Если прилегают плотно, значит, можно продолжать работу. Незначительные изменения можно подправить молотком. Только после того, как получится добиться плотного прилегания, можно сваривать окончательно. Швы можно зачистить болгаркой или зачистным кругом.
Подобным образом делают вторую раму. Затем устанавливают их по сторонам дверного проема. Обе рамы соединяются друг с другом при помощи металлической шины, толщина которой не должна превышать 3 мм. В результате должна получиться жесткая конструкция.
Что вы думаете по этому поводу?
, нам важно Ваше мнение
Выбор материала
Каркас из профильных труб
Для изготовления каркаса подъемно-поворотных ворот своими руками, готовят деревянные бруски разного размера. Понадобятся пиломатериалы сечением 12 х 10 см (коробка) и 10 х 10 см (крепление на потолке).
Другие материалы:
- металлическая полоса шириной 40 мм, толщиной 2,5 – 3,0 мм;
- уголки для изготовления рамы № 3,5 со стенкой 4,0 мм;
- уголки для направляющих полозьев № 4, стенка 5,0 мм;
- швеллер для кронштейна №8, толщина 5,0 мм;
- пружина с внутренним сечением 3 см;
- металлическая арматура диаметром 8 – 10 мм (для регулировки натяжения).
Направляющие полосы представляют собой профили, которые крепятся к проему с помощью подвесов. Различают вертикальные и горизонтальные элементы. Первый вид используют, когда высота гаража и притолоки в 2 и больше раз превышает размер проема.
Пружинные механизмы используют для равновесной балансировки тяжелых полотен ворот, открывающихся вверх своими руками. Используют торсионные рычаги и пружины растяжения. Первые ставят на промышленных объектах, а вторые применяют в частном строительстве.
Понадобится материал полотна и электропривод для автоматической работы ворот. Для собственноручного изготовления подойдет деревянный щит, отделанный сверху листами металла или сэндвич панелями. Для теплоизоляции используют пенопласт, экструдированный пенополистирол, изолятор в матах.
Частые проблемы при установке подъемных ворот
Прежде всего могут возникнуть такие проблемы:
Ворота заклинило. Причин несколько: при установке были неправильно собраны, поставлены ролики, или они сломались, стерлось защитной покрытие
Чтобы избежать этого, важно придерживаться рекомендаций производителя ворот при монтаже, не перегружать механизм.
Полотно упало и не поднимается. Связано это с неисправностью торсионной пружины
Решит проблему только ее замена.
Створка очень туго двигается. Причин может быть несколько. Это может быть деформация полотна или направляющих профилей, но чаще всего ‒ чрезмерно натянутые торсионные пружины. Проблема устранится после проведения регулировки натяжения.
При движении полотно сильно скрипит
Обратите внимание, не попал ли в механизм мусор, посторонние предметы. Также это может быть сигналом об износе роликов, петель
Чтобы не допустить такого, нужно периодически чистить и смазывать все движущиеся элементы.
Поврежденные детали заменяются на новые.
Монтаж
Как установить подъемные секционные ворота в гараж? Наиболее предпочтительным вариантом является покупка готового изделия и его последующая установка. В таком случае вы гарантированно приобретаете высококачественный продукт, изготовленный в заводских условиях. Работа сведется к замеру и монтажу.
Первым шагом станет определение размеров секционных ворот в гараж и составление чертежа. Для этого воспользуйтесь измерительными приборами – рулеткой и уровнем. На схеме необходимо обозначить высоту проема, ширину проема, высоту перемычки, расстояния от краев проема до боковых стенок.
Нельзя забывать про глубину вхождения ворот в гараж. Если не включить значение в чертеж, то въезд не будет открываться или же открываться не полностью. Обязательно проверяйте расстояние по нескольким точкам, делайте несколько замеров. Стены и проем могут казаться ровными, но на самом деле иметь перекосы.
Оптимальной высотой притолоки считается промежуток 20-22 сантиметра. С полученной информацией следует отправиться в магазин и выбрать подходящую модель. Если размеры не соответствуют стандартным, то у некоторых поставщиков можно сделать индивидуальный заказ.
Теперь необходимо заняться подготовкой помещения. В основном она заключается в очистке поверхностей от деталей интерьера. В верхней части – 25-40 сантиметров, по сторонам и боковым стенкам – 40-60 сантиметров пространства должно быть избавлено от любых объектов.
Также следует тщательно очистить проем от слоев облицовки
Повышенное внимание уделяйте подготовке мест креплений. Особенности конструкции подъемных ворот требуют идеальной вертикали
Если она не будет соблюдена, то узлы изделия начнут быстрее приходить в негодность и ломаться.
Из инструмента вам понадобятся:
- измерительные приборы (уровень, рулетка);
- дрель;
- мелкий инструмент (отвертки, ключи, молоток).
Непосредственно монтажные работы начинают с крепления первой, нижней ламели. Затем монтируют несущие элементы, последовательность должна быть задана в инструкции. Последним крепят металлическое полотно ворот.
В зависимости от модели последовательность крепления и порядок работ могут различаться, поэтому в первую очередь опирайтесь на инструкции. После закрепления всех элементов, их проверяют, смотрят на то, как плотно легла створка, которая расположена в верхней части.
Важно: Исходя из плотности, регулируют кронштейны, подстраивают их. Следующим шагом станет установка компонентов, управляющих ходом ворот
Потом монтируют замки и ручки. Затем необходимо натянуть и отрегулировать тросы, сбалансировать пружины. Последним этапом будет установка электропривода и ограничителя, он определяет ход полотна
Следующим шагом станет установка компонентов, управляющих ходом ворот. Потом монтируют замки и ручки. Затем необходимо натянуть и отрегулировать тросы, сбалансировать пружины. Последним этапом будет установка электропривода и ограничителя, он определяет ход полотна.
Для создания автоматической системы потребуется приемник и пульт, которые можно приобрести одним комплектом. Приемник соединяют с электросетью гаража, подключают его к электроприводу.
Логическим завершением является проверка монтажных работ. Для этого складные ворота для гаража следует два-три раза открыть и закрыть. Если все было выполнено по предписаниям производителя, то долгие годы не потребуется никакого ремонта.
Откатные гаражные ворота своими руками
Перед работой следует подготовить точный чертеж. Если знаний в этой области нет, стоит обратиться к специалисту. Для самостоятельного сооружения откатной конструкции понадобится учесть особенности монтажа таких изделий. Поскольку ворота будут отодвигаться в сторону, для них следует освободить соответствующее пространство.
Это расстояние рассчитывают исходя из ширины проема и величины консольной части, играющей роль противовеса. Эта часть конструкции не закрывает въезд. Консольный элемент равняется половине ширины проема.
Устройство фундамента
Установка откатных гаражных ворот требует устройства надежного основания. Для этого следует сделать разметку, выкопать котлован, изготовить и забетонировать закладной элемент. Затем, при необходимости оборудовать ворота системой автоматики, провести разводку кабелей. Перед этим необходимо установить створку и ответный столб, и только потом провести монтаж привода.
Для грамотного изготовления и установки гаражных ворот своими руками схему следует продумать до мелочей. Место под основание размечают в определенной последовательности. Разметку закладывают в месте, куда будет производиться откат ворот. Здесь следует отступить от стены на полметра. Такой будет ширина основания для ворот. Длину фундамента определяют согласно длине консольной части ворот – ½ от ширины проема.
Фундамент необходим, чтобы воспринимать нагрузки от створки, находящейся в покое и движении. Для этого следует установить на основание швеллер №20 длиной 2 м. Под фундамент выкапывают котлован длиной 2 м. Яма должна примыкать к опорному столбу. Глубину фундамента определяют, исходя из уровня промерзания почвы.
Чтобы армировать фундамент и соединить с ним швеллер, необходимо сварить 3 квадратных каркаса со стороной 15 см из арматурных элементов №16 длиной 1,4 м. Поперечные связи создают из арматуры №10-12. Их приваривают на расстоянии 40 см друг от друга.
Готовые каркасы соединяют с поверхностью швеллера при помощи сварки. Осевые линии каркасов, расположенных по краям, следует располагать в 40 см от краев швеллера. Третий приваривают ровно посередине. Затем следует сделать песчаную подушку толщиной 10 см и хорошо ее утрамбовать. Затем швеллер помещают в яму.
Важно учитывать некоторые нюансы:
- Швеллер монтируют впритык к несущему столбу. Он должен располагаться строго параллельно линии перемещения ворот. Этого можно добиться, если натянуть шнур.
- Чтобы из готового бетона не утекало цементное молочко, необходимо выстелить стенки и дно ямы полиэтиленом.
- Поверхность швеллера располагается на нулевой отметке. Каркасы следует зафиксировать надежно, поскольку во время подачи бетона на них будет воздействовать большая нагрузка.
- Чтобы сверху бетон было легче ровнять со швеллером, следует уложить обрезные доски.
- При желании использовать привод с автоматикой и устройствами безопасности, необходимо сразу заложить нужные провода. Схему прокладки определяют исходя из особенностей гаража. Кабели укладывают в гофротрубе.
После этого приступают к бетонированию. Для заливки основания откатных ворот следует использовать бетон марки не ниже М25-М300. Чтобы его приготовить, приобретают такие составляющие:
- ведро цемента М400;
- два ведра очищенного песка;
- четыре ведра гравия;
- вода – ее объем зависит от уровня влажности песка.
Если используются пластификаторы, воды потребуется меньше. При их добавлении подвижность смеси увеличивается.
Для устройства фундамента понадобится больше указанных компонентов. Главное – соблюдать пропорции. Лучше использовать бетономешалку. Если перемешивать раствор вручную, его качество будет низким.
Первые компоненты, которые следует засыпать в бетономешалку – это цемент и песок. После того, как они будут перемешаны, можно заливать воду и доводить раствор до однородного состояния. Затем в бетономешалку засыпают гравий. Впоследствии добавляют воду, пока бетон не приобретет подвижность. В процессе его заливки в котлован следует:
- Подавать бетон постепенно, чтобы установленная конструкция не сдвинулась.
- После заливки очередной порции раствора следует проткнуть его в разных точках арматурой – чтобы удалить воздушные пузыри.
- После разравнивания верха бетонной массы следует протереть мокрой швеллер намоченной тряпкой. Она должна оставаться чистой для дальнейших действий.
Бетон полностью созревает в течение четырех недель. Однако спустя 7 дней он уже готов для установки ворот. Это время можно занять выполнением других действий.
Как сделать конструкцию
Делается рама так: берут толстый уголок, его параметры стоят в прямой зависимости от полотна щита, при 25-ке берут 75-й, при 50-ке 100-й уголок. Далее меряем гараж и готовим проём к прикреплению рамы, нужно проследить чтобы его поверхности были гладкими и ровными, если этого нет – берём болгарку в руки и работаем. Далее ищем рабочее пространство для процесса сварки. 2 швеллера у нас будут лежать на площадке для сварки, их параметры меньше рамы на 20 см. Отрезаем уголки по длине с обоих концов, следим, чтобы они прилегали плотно. Привариваем их вместе, делаем зарезы и используем четвёрку (пятёрку) электрода, создаём каркас, но не привариваем очень плотно. Прикладываем к проёму и контролируем плотность, если её нет, то подгоняем что получилось и снова свариваем, далее зачищаем швы. Делаем то же самое со второй частью рамы, дальше то же – на вторую стену, раму следует сделать двойной – внутренней и наружной, устанавливаем её.
Из уголка делается опора для швеллерного кронштейна, в одной полке делаем дыру, чтобы закрепить к стойкам, в другой – 3 дыры, чтобы закрепить пружинный кронштейн. Закрепляем кронштейн, просверливая 3 дырки в одной из полок. Далее из железной полосы изготавливаем регулировочную пластину, ею объединяем пружину и кронштейн. Последние витки пружины выгибаем зацепами, присоединяя к низу регулятор напряжения из прутка. Создаём из уголка шарнирный угол для нижней части, просверливаем дыру в 8,5 мм и привариваем к раме, отступая от нижнего ребра до центральной части отверстия. Таким образом делаем подготовку для изготовления рычага для подъёма на 12-см шарнире. Дальше к его торцу привариваем крепим пластину для регулятора напряжения.
Два уголка нам понадобятся, чтобы ворота двигались. Берём два уголка, состыкуем и соединяем по краю, чтобы расстояние меж верхами было не менее 5 см. Привариваем рельс к пластине с дырками, меж нижним ребром поперечины и осью направляющего оставляем 8 см. Ко второму концу рельсы привариваем кусок швеллера с отступом 12-15 см. Далее крепим его к потолочному бруску. Можно установить дополнительные устройства защиты по желанию, также резиновую окантовку и накладки, они сделают конструкцию устойчивее которые придадут устойчивости конструкции.
Гаражные ворота
Советуют пролить бетоном траншею по длине хода меж боковых стоек, вдавить швеллер параллельно земли, когда затвердевает – привариваем обе рамы.
Покраска и фурнитура
По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.
Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.
Петли перед монтажом
Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.
Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.
Чертеж с разрезом
Достоинства и недостатки
Как и все существующие механизмы, подъемные гаражные ворота имеют ряд сильных качеств и некоторые недостатки.
Достоинства
Главным преимуществом рассматриваемых систем является повышенная противовзломность. Единственный вариант попасть внутрь гаража – прорезать полотно. Подпилить раму и попасть внутрь без привлечения внимания практически невозможно.
Вторым важным преимуществом конструкции является длительный срок службы. Однако для того чтобы ворота служили по-настоящему долго, для изготовления полотна следует использовать оцинкованный металл высокого качества.
Ворота не занимают пространство перед гаражом, что делает въезд и выезд максимально удобными.
Недостатки
Среди основных недостатков подъемных ворот нужно отметить следующие положения:
большой вес конструкции. Недостаток относительный – другие существующие конструкции весят не меньше
Но чтобы эксплуатация подъемных ворот была безопасной, нужно уделить особое внимание качеству и надежности рамы;
несколько увеличенный расход исходных материалов;
некоторые неудобства при заезде в гараж. К примеру, вам нужно будет постоянно выходить из машины, не доехав до гаража примерно 1,5-2 м – без такого запаса ворота попросту не откроются.
в открытом положении ворота отнимают примерно 20-30 см высоты проема;
в случае существенного повреждения полотна, его придется полностью демонтировать.
Однако, несмотря на все свои небольшие недостатки, такие ворота являются невероятно удобным и эргономичным решением.
