Подвесные двери-купе: установка раздвижных систем своими руками

Процесс установки конструкции

Затем следует приступать к установке профиля сверху. Начерченная линия служит указанием места, где будет располагаться нижний край направляющей. Высота профиля должна соответствовать высоте полотна двери, плюс 15-20 мм. Это необходимо для получения небольшого зазора сверху и снизу. Направляющая должна устанавливаться строго в горизонтальном положении, иначе дверь с течением времени начнет уходить в сторону. Здесь опять можно воспользоваться уровнем для определения наличия уклона.

Длина профиля должна быть равна толщине двери умноженной на 2, но следует сделать небольшой запас, примерно 4-5 см, в целях обеспечения беспрепятственного хода. Запас должен быть учтен и в случае с заглушками и доводчиком, если они устанавливаются. При монтаже верхнего профиля следует использовать кронштейны, но если полотно двери сделано из тяжелого материала, то вся конструкция требует основательного укрепления. Для этого можно использовать брус, размер которого зависит напрямую от толщины самого профиля.

Если происходит укрепление за счет бруса, то впоследствии к нему монтируются направляющие. Но если дверь крепится к стене, сделанной из гипсокартона, то следует предусмотреть еще несколько дополнительных профилей в конструкции самой стены. Для крепления в монолитную стену применяют дюбели. Использование усиливающих частей весьма актуально тогда, когда раздвижная дверь выполнена в стиле двери-купе либо имеет несколько секций, или конструкция предусматривает наличие направляющих с несколькими пазами.

Затем следует этап, на котором происходит крепление скоб, служащих для крепления раздвижных дверей на роликовых каретках. Монтаж этих элементов производится строго в соответствии с инструкцией, с соблюдением отступа от краев в 1 см. Оптимальный вариант для подвесных раздвижных дверей – это установка зажимного держателя, который крепится по сторонам проема. Когда блоки сделаны полностью из стекла, для их крепления используются пластины из металла с резиновыми подложками, тогда края стекла зажимаются между ними.

В связи с этим отпадет необходимость в сверлении такого хрупкого материала, как стекло. В это же время можно приступать к установке элементов в саму дверь: ручек с замками. Если конструкция двери предусматривает вхождение полотна в стену полностью, элементы должны быть по максимуму утоплены в саму конструкцию. Установку на боковые торцы уплотнителя производят на этапе навешивания двери на направляющие.

Способы и этапы сборки шкафа-купе

Очередность сборки также не зависит от типа мебели, все изделия имеют одни и те же по назначению элементы. Это значит, что и собирать их надо по универсальной технологии. Какие есть способы сборки?

Горизонтальный

Надо подготовить большую площадь, освободить ее от всех мешающих предметов. Вначале собирается каркас шкафа купе. На ребро ставится дно, в таком же положении к нему наживляются боковины и середина, затем наживляется верх. Проверяются углы и размеры, если все в норме, то крепеж стягивается до упора.

Сборка каркаса шкафа в горизонтальном положении

Затем фиксируется задняя стенка, что значительно увеличивает прочность конструкции. Ко дну прикручиваются ножки или колесики, каркас поднимается в вертикальное положение. Теперь он имеет достаточную прочность, чтобы без проблем выдерживать все нехарактерные нагрузки, возникающие при монтаже мебели. Дверки всегда устанавливаются в последнюю очередь.

Дверки устанавливаются последними

Преимущества такого метода:

• есть возможность все работы выполнять самостоятельно;
• минимизируются риски механических поломок деталей шкафа;
• работы можно по времени разбивать на несколько стадий в зависимости от возможностей, за это время конструкция не подвергается никаким нагрузкам;
• облегчается процесс проверки углов соединения отдельных деталей.

Горизонтальная сборка значительно упрощает рабочий процесс

Недостаток один – надо много свободного места в комнате, освободить его не всегда возможно. Особенно если она жилая и загромождена большим количеством мебели.

Вертикальный

Более сложный метод, для такой сборки настоятельно рекомендуется привлекать помощников. При этом способе устанавливаются на днище ножки, далее к нему в вертикальном положении фиксируются боковины и средняя перегородка. В это время возникают проблемы – детали шатаются и могут полностью вырвать соединение. Надо придумывать методы их временной фиксации или звать помощника. Второе решение более приемлемое, только так можно полностью гарантировать сохранность всех элементов шкафа при сборке.

Для вертикальной сборки шкафа понадобится помощник

После монтажа каркаса фиксируется задняя стенка, а потом устанавливается вся внутренняя начинка. Дверки, как и всегда, монтируются в последнюю очередь.

Подготовка к монтажу

Перед началом процесса установки следует разобраться с проемом, определить, где будет происходить фиксация креплений под межкомнатные подвесные системы раздвижных дверей. Следует тщательно разобрать путь, ведущий от входа до удаленных углов, расположенных в разных комнатах квартиры. В целях эстетики подвесные двери начинают устанавливать с помещения, через которое входят люди. Особенно это актуально, когда дверь заходит в стену и не маскируется специальной панелью.

По причине того, что место, которое будет использоваться для дверной конструкции, занимать предметами и вещами нельзя для наличия прохода из самого коридора в пространство комнаты. Желательно чтобы вся конструкция располагалась со стороны коридора, так как он нечасто используется для размещения мебели. С целью крепления направляющих на стены следует предварительно нанести разметку.

Подготовка к проведению монтажных работ

Нужно заранее подготовить все нужные инструменты и материалы, иначе процесс установки дверей купе затянется надолго.

Первым делом необходимо подготовить инструменты

Нужные инструменты

1. Для определения размеров и правильной установки конструкции следует запастись:

• рулеткой;
• уголком;
• строительным уровнем.

2. Нужны ручные столярные инструменты:

• рубанок;
• киянка (молоток);
• стамески;
• отвертки, пр.

3. Для распиливания металлических направляющих и деревянных брусков нужно запастись:

• циркулярной пилой;
• электролобзиком.

Пригодится и шлифовальная машина (эксцентриковая или вибрационная).

4. Потребуется шуруповёрт:

• чтобы вкручивать саморезы аккуратно;
• чтобы использовать прочие крепежные элементы;
• чтобы установить фурнитуру.

5. Придется проделывать отверстия в профилях под винты фурнитуры. Для этого используется электродрель.

Заготовка запчастей и материалов

Вот какие детали потребуются для сборки двери купе.

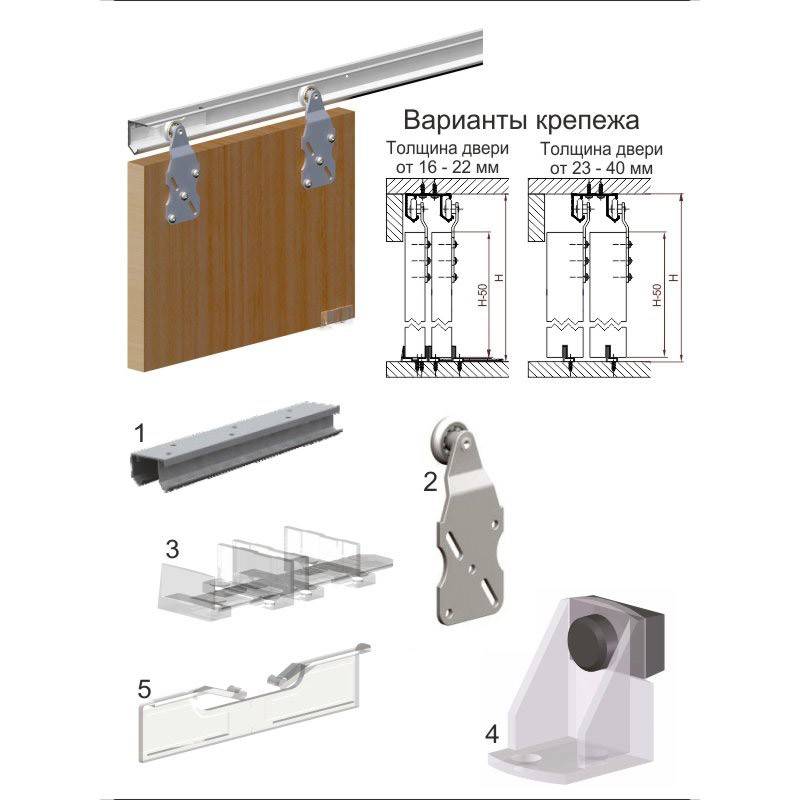

Фурнитура для раздвижных дверей

1. Дверные полотна – одно или два. При покупке нужно учитывать их вес. Этот параметр очень важен, ведь с его учетом подбираются фурнитурные крепления.

Сперва хозяин определяется с разновидностью конструкции, а уже с ее учетом выбирается дверное полотно. Есть таблица, по которой определяют размеры полотен (типовые) относительно проёма:

Выбираеся навесная конструкция. Высота полотна должна быть больше дверного проёма.

Выбирается кассетная дверь купе. Тогда высота полотна должна оказаться меньшей размера проёма.

Выбирается дверь на 2-х рельсах. Следует выбирать полотно большего размера, чем проём, если это открытый вариант. А если конструкция исполняется в кассетном варианте (иначе говоря, уходит в стену), тогда должна оказаться на столько же меньше проёма.

2. Крепеж для роликов и сами ролики. Их подбирают с учетом веса двери, ее толщины.

3. Направляющая в виде:

• одного металлического рельса для подвесной двери;
• двух (нижнего, верхнего) для двустороннего закрепления роликов на полотне.

Таблица размеров дверных проемов и полотен раздвижных дверей-купе с 1-ой створкой:

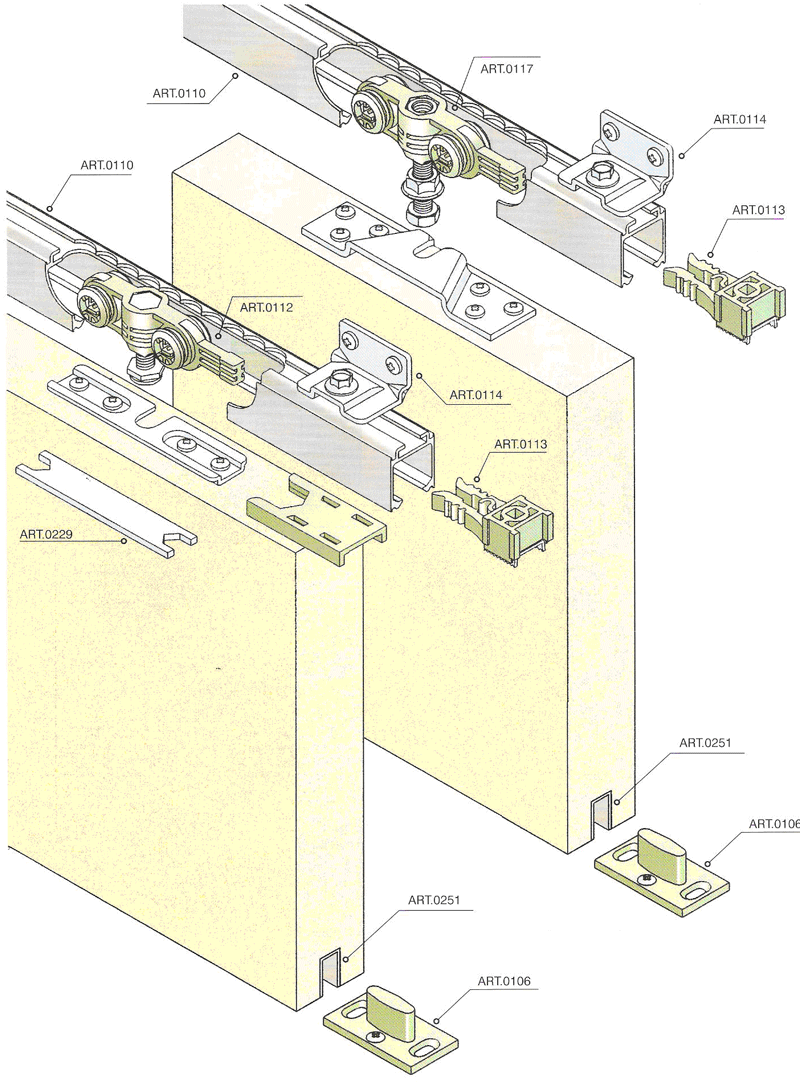

Схема сборки дверей купе

Схема сборки дверей купе шкафа

Длина рельсов должна равняться двойной ширине полотна. Допустим, устанавливается два полотна. Значит, выбирается направляющая, равная их четырем размерам.

4. Брус. Его размер 5х5 см. Длина та же, что и у заготовленного рельса.

5. Дверная ручка. Может быть одна или две.

6. Наличники – 2 шт. Один устанавливается сбоку, другой закрывает верхнюю навесную конструкцию. Но можно установить маскировочный короб.

7. Анкерные крепления. Они потребуются, чтобы установить на стене брус.

8. Доводчики – один или два.

9. Саморезы.

Монтаж

Процесс монтажа дверей-купе несложен и заключается в сборке всех узлов, деталей и фурнитуры, входящих в приобретенный комплект. При этом квартировладелец сам решает, будет ли он заказывать раздвижные панели отдельно или приобретет их вместе с комплектом. Любой человек, имеющий минимальные слесарные навыки, работу по их установке сумеет выполнить самостоятельно. Однако сам процесс сборки требует особой тщательности и аккуратности. Первым этапом установки любых, горизонтально раздвигающихся полотен является установка и закрепление опорных профилей.

От квалифицированной и тщательной установки направляющих зависит надежность работы дверей-купе и удобство их эксплуатации. Это относится и к системам с верхним и нижним расположением рельса, и к типам продольного открывания. В случае некачественной установки не исключена возможность схода створки. Конечно, к трагическим последствиям такая ситуация не приведет, но работы по восстановлению работоспособности дверей достаточно трудоемки.

Самым простым вариантом является монтаж с однополосным опорным рельсом.

Этот вариант используется для установки одностворчатых межкомнатных дверей или двухстворчатых, когда полотна установлены без перекрытия, а встык и раздвигаются в противоположные стороны. Рассмотрим процесс крепления на их примере.

Сборку любой раздвижной системы начинают с крепления верхнего опорного профиля. Обычно при выполнении этой операции проблемы не возникают. Для установки в большинстве случаев требуется закрепить на стене, над дверным проемом, дополнительный брус. Для одностворчатой — его минимальная длина должна равняться двойной ширине проема. Если в жилом помещении устанавливаются двухстворчатые межкомнатные двери, то длина бруса должна быть равной четырёхкратной ширине проема.

После закрепления верхнего профиля на нее навешиваются предварительно собранные створки. Для большинства промышленно-изготовленных комплектов эта операция производится путем простой «заводки» дверных роликов через торец опорного профиля.

Навешенное полотно выставляется вертикально, по уровню или лазерному отвесу. Далее необходимо закрепить на полу нижнюю направляющую. Ее установка и крепление зависит от системы раздвижных дверей-купе (подвесная или опорная), типа роликов и нюансов приобретенного комплекта. Обычно, на первом этапе установки нижнего или фиксирующего профиля его не крепят жестко. Закрепив его «на живую», проверяют работоспособность всей конструкции и лишь убедившись в правильности сборки и свободном скольжении панелей, осуществляют его окончательную фиксацию.

Часто крепление обоих деталей проводят до установки на полотно роликов. Последовательность выполнения работ аналогична вышеописанной. Соосность рельса в вертикальной плоскости контролируют по строительному уровню, а расстояние между их поверхностями — обычной рулеткой. После установки опорных профилей собирают дверные створки, которые затем навешиваются обычным способом.

На видео хорошо показан процесс монтажа и установки раздвижных дверей шкафа-купе.

Конечно, имеются и другие схемы сборки. Некоторые «умельцы» вообще отказываются от покупки полного набора, приобретая только ролики. При этом появляется больше вариантов для творчества, как в выборе самих панелей, так и деталей крепления.

Из чего состоят двери для шкафа купе

Самодельные раздвижные двери

Любое дверное полотно может быть установлено на ролики, и работать будет как откатное. Направляющую и все остальные комплектующие — ролики (несущий и флажковый), стопоры, упоры — можно купить. Навесить на них хоть кусок фанеры или собранную из нескольких досок дверь. Вот и будет самый простой и дешевый вариант. А вот самостоятельно изготовить механизм — это уже задача посложнее. Один из вариантов сделанного из подручных материалов механизма откатной двери (из круглых труб разного диаметра) в видео. Система предполагалась для установки в стенном шкафу, но, судя по конструкции, легко может выдержать даже дубовую дверь из массива.

Источник

Установка нижней направляющей

Чтобы установить своими руками нижнюю направляющую в шкаф, нужно проделать манипуляции с замерами и обрезкой, так же как и с верхним профилем.

Особенностью монтажа нижнего рельса является то, что его нужно ставить, передвинув вглубь шкафа примерно на 2 см, где он и крепится. Чтобы определить место крепления точно, нужно выполнить несколько действий. Вам понадобится один помощник, так как только своими руками справиться будет тяжело.

Итак, располагаем профиль на предполагаемом месте крепления. Берем дверное полотно и вставляем в верхнюю направляющую. После этого, поджимая ролики снизу, ставим двери в паз нижней направляющей. С помощью строительного уровня проверяем вертикальность створки, при необходимости передвигаем рельс. Отрегулировав одну сторону, откатываем дверное полотно на другую, выравниваем строго по вертикали. Когда вы убедитесь, что дверь стоит правильно, возьмите карандаш и обозначьте место крепления направляющей. Снимите полотно.

Не забудьте насверлить отверстия для шурупов в рельсе. Перед его окончательной установкой нужно вставить в пазы стопоры. Они нужны для фиксации створок в закрытом положении. С их помощью шкаф не будет открываться самостоятельно.

После вставки стопоров закрепляем направляющую с помощью шурупов в обозначенном ранее месте. Теперь ставим двери на их законное место в шкафу купе. Проверяем, как они передвигаются.

Если все хорошо, необходимо поставить стопоры на места и закрепить. Для этого закрываем шкаф и назначаем карандашом, где остановились колесики. Нужно обозначить именно середину правого ролика для правой створки, и левого для левой. Откатываем двери и при помощи плоской отвертки перемещаем фиксаторы на обозначенные места

Важно, чтобы середина стопора находилась именно в том месте, где была середина ролика. Только в таком положении система будет работать корректно

Далее можно приступать к регулировке створок по высоте. Для этого в них есть специально предназначенные отверстия внизу на боковых торцах. Через них с помощью шестигранного ключа выполняется регулировка роликов. Створка будет подниматься при движении шестигранника по часовой стрелке, и опускаться при движении в обратную сторону. Эти манипуляции помогут выровнять створки относительно друг друга, а также устранить щели между ними и боковыми стенками в закрытом состоянии, если такие имеются. Они могут быть, если шкаф не удалось полностью выровнять.

Установка наружной двери

Можно переходить к установке второй – наружной двери шкафа-купе, но сначала наклеим шлегель на её вертикальные профили с внутренней стороны.

Шлегель с внутренней части внешней двери нужен, чтобы, когда двери находятся в любых противоположных крайних положениях (шкаф-купе полностью «закрыт»),
зазор между дверями был закрыт. Тогда в шкаф практически не будет попадать пыль через зазор между дверями.

При этом, если шлегель на внутренней части внешней двери установлен правильно, он также выполняет роль фиксатора – двери фиксируются друг о друга
в крайних положениях.

Где именно будет наклеиваться шлегель на внутренней стороне вертикального профиля внешней двери, определяется по месту, когда уже
установлена внутренняя дверь. Положение шлегеля на внешней двери можно рассчитать (см.рисунок) или измерить после установки внешней двери.

В моём случае не было каких-либо рекомендаций производителя профиля, поэтому пришлось импровизировать. Подошёл тот же шлегель 6 мм,
что наклеивался и по бокам.

После наклейки шлегеля устанавливаем внешнюю дверь точно так же, как перед этим устанавливали внутреннюю дверь.

Шкаф-купе собран, но ещё не приобрел законченный вид. Нужно ещё выровнять двери по высоте.

Замечание: двери купе не обеспечивают такую же защиту от пыли содержимого шкафа, как двери распашные. Распашные двери здесь вне
конкуренции. Поэтому шлегель на внутреннюю часть внешней двери шкафа-купе наклейте обязательно, даже если производитель профиля об этом никак
не информирует.

Если на этапе заказа дверей вы не уверены какой именно шлегель можно будет использовать, чтобы закрыть зазор между дверями,
шлегель можно будет докупить после установки дверей – когда измерения можно будет сделать по месту. Шлегель на внутренней части наружной двери
практически незаметен. Поэтому его цвет можно будет легче подобрать.

Особенности монтажа подвесной системы

Как только подготовится дверное полотно, на него тут же можно будет закрепить фурнитурные элементы:

• особые замки (ручки);
• роликовые детали.

Приходится в раздвижных дверях ручки утапливать в полотно, иначе они станут мешать движению полотен.

Шаг первый. Размечается будущее положение ручки. Разметки производятся на полотне с двух сторон. Место расположения ручки — от вертикального края панели на расстоянии 3,5-5 см.

Шаг второй. Линия уже отмечена. Дальше, учитывая отметку, размечают высоту и ширину гнезда. В расчет берется верхняя точка разметки. От нее отмеряют расстояние, что равно половине ширины намеченного отверстия. Обозначенная точка становится центром окружности. Чтобы высверлить окружность, используют сверло-коронку востребованного диаметра.

Шаг третий. С нижней стороны производятся те же действия для разметки гнезда. В результате получается пара несквозных углублений. Их глубина будет соответствовать углублению ручки в полотно.

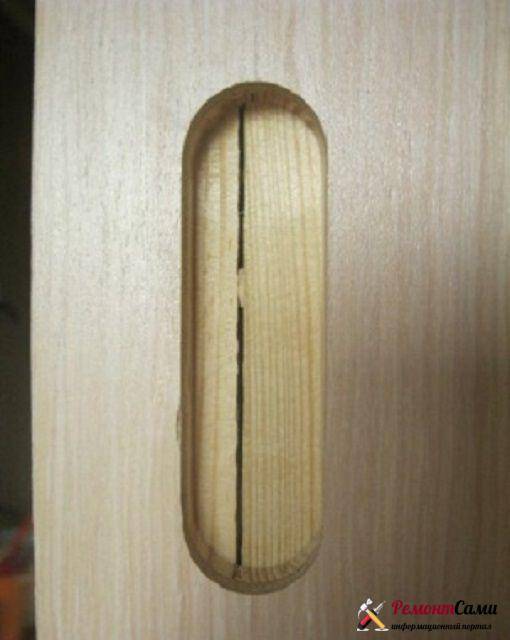

Отверстие для установки дверной ручки

Шаг четвертый. Круглые углубления уже намечены. Дальше для удаления древесины используют стамеску с молотком или фрезер.

Шаг пятый. В вырезах закрепляются ручки. Для этого применяют:

• клей («жидкие гвозди», другие варианты);
• специальные крепления, их предварительно прикручивают в проёме, что впоследствии дает возможность защелкнуть ручку.

Шаг шестой

Следует обратить внимание на верхнюю торцовую сторону полотна. Там закрепляют роликовые механизмы, используя саморезы. Наверное, придется выбрать под них фигурные пазы

Для работы нужно задействовать стамеску (фрезер)

Наверное, придется выбрать под них фигурные пазы. Для работы нужно задействовать стамеску (фрезер).

Шаг седьмой. Крепятся ролики, отступая на достаточное расстояние от краев полотна, что представляет собой ДСП или массивную доску.

Крепление направляющей рельсы

Шаг восьмой. В проём устанавливают предварительно скрепленную коробку. Для ее расклинивания используют деревянные распорки. Эти детали вбивают между стеной и панелями коробки.

Шаг девятый. Готовится брус. Его длина соответствует двойной ширине дверного полотна. Для крепления металлической направляющей, по которой будут двигаться ролики, используются саморезы.

Шаг десятый. Просверливается отверстие в брусе. Затем его фиксируют на стене.

Подвесной механизм двери купе

Шаг одиннадцатый. Для вставки роликовых механизмов предназначен направляющий рельс. Механизмы крепятся непосредственно на двери.

Шаг двенадцатый. Конструкцию приставляют к проёму двери. Ее выставляют по уровню. После этого брус прочно прикручивают к стене.

Шаг тринадцатый. Используя направляющую, дверь перемещают в разные стороны. Таким способом определяются места установки ограничителей хода (стопоров для полотна) в начале рельса и в его конце.

Верхний стопор двери

Шаг четырнадцатый. Паз вырезается в нижней торцевой части полотна. В паз устанавливается флажковый ролик, прикручивается к полу. Его точное расположение – под направляющим верхним рельсом.

Шаг пятнадцатый. Между досками дверной коробки и стеной образуется зазор. Его заполняют герметизирующей монтажной пеной. Как только она высохнет, лишние выступы должны быть срезаны.

Шаг шестнадцатый. Для декорирования направляющего рельса и бруса используют фальшь-панель.

Шаг семнадцатый. Для закрытия просветов между стеной и элементами коробки хорошо подходят наличники.

Особенности установки дверей кассетного типа

В качестве руководства по монтажу направляющих полотен можно использовать вышеизложенную инструкцию. При установке данной модели отпадает необходимость в декоративной отделке. Вместо этого дополнительно ставят фальш-стену.

При установке кассетных дверей монтируют фальш-стену

Расстояние между фальш-стеной и вертикальной поверхностью приблизительно равно 10 см. Оно рассчитывается исходя из толщины створки, зазоров с двух сторон и размера профиля.

Каркас из профилей не требует усиления, так как большая часть нагрузки ложится на стену. Но если вы хотите придать конструкции жесткости, то установите внутрь бруски из дерева и закрепите их саморезами.

Монтаж раздвижных дверей – не очень сложный процесс, но требующий определенных навыков в строительном деле. Если вы не уверены в своих силах, пригласите лучше мастера. Так вы сможете избежать двойной работы в случае ошибки или сэкономить лишнюю копеечку.

Основное функциональное назначение

Различные виды направляющих дверей-купе должны обеспечивать свободное закрывание–открывание раздвижных створок, вне зависимости — это створки межкомнатных или дверей полотен шкафов. Основой любой конструкции являются рельсы, по которым при помощи роликов горизонтально перемещаются створки.

К дополнительным аксессуарам относятся:

• роликовые подвески или опоры;
• уплотнители и заглушки профиля;
• фиксаторы;
• мелкая фурнитура;
• дополнительные устройства, наличие которых зависит от конкретного выбора роликов и направляющих.

• «SLIDER-Волховец»,
• «Фрамир»,
• «Herkules» или «Rollan».

Так и импортные, цена которых достаточно высока:

• «Raumplus»,
• «Francco»,
• «Archie»,
• «Hangroller».

Как собрать двери шкафа купе?

Направляющие

Выбирая профиль для дверей-купе, вне зависимости от вида раздвижной системы, основное внимание уделяют материалу его изготовления. Сегодня они изготавливаются из различных материалов

Пластиковый направляющий профиль имеет самую низкую стоимость, но обладает существенным недостатком — относительно слабой надежностью и малым сроком службы. Сегодня в основном применяют комбинированные рельсовые опоры, в которых пластиковый профиль имеет металлическую опорную поверхность для роликов.

Стальные рельсовые опоры обладают высокой надежностью. Цена их невелика и зависит прежде всего от торгового бренда. Причем порой стоимость явно завышена по сравнению с эксплуатационными свойствами и удобством монтажа.

Из алюминия изготавливаются рельсовые опоры всех известных мебельных брендов, включая круговые направляющие дверей-купе. Они имеют наилучшие технические характеристики и высокие эргономические и эстетические свойства. Благодаря оптимизированному свойству на них можно устанавливать раздвижные полотна любого веса и ширины, высотой до пяти метров. Единственный недостаток – значительная стоимость.

В зависимости от типа подвесного варианта и числа створок, рельсовые направляющие могут быть одно-, двух- или трехполосными. Кроме того, сами опоры выполняются прямыми или изогнутыми.

Для повышения декоративности и эстетичности практически все элементы и детали анодируются, хромируются или окрашиваются по технологии порошкового напыления. Вид тонировки может быть любым, начиная от традиционных серебра, золота или древесной текстуры, и закачивания — под «старинную бронзу».

Монтируем раздвижные двери кассетного типа (в пенал)

Сам процесс монтажа направляющей, навешивание дверного полотна практически один в один повторяет описанные выше. Нет необходимости только в отделке, а все остальные этапы необходимы. Вместо монтажа декоративной планки, на расстоянии не менее 10 см от стены монтируется фальш-стена. Обычно ее делают из гипсокартонных профилей, которые обшивают стеновым гипсокартоном. Раздвижная система для межкомнатных дверей новатор mkk-2n предназначена для установки беспороговых дверей, перегородок, шкафов-купе из 2-х створок. Но это не принципиально — использовать можно и ГВЛ или фанеру, любой другой подходящий материал.

Откуда берется расстояние в 10 см? Толщина полотна двери и зазоры с обеих сторон — это 5 см. К ним добавляется еще минимум 5 см на установку профиля. Вот и получается 10 см.

Так как основная нагрузка будет приходиться на стену, каркас из профилей можно не усиливать. Если же такая стена кажется вам не очень надежной, внутрь можно вставить деревянные бруски, которые прикрутить саморезами. Это сделает конструкцию очень жесткой.

Основные принципы расчета пенала для раздвижной двери, а также особенности разметки, принципы подготовки дверного проема к монтажу смотрите в видео.
