Понятие анкеровки, анкеровка плит перекрытия и арматуры

Особенности анкеровки разными способами

Схема анкеровки плит указывается в проектно-технической документации на строительство объекта. Но если дом строится без проекта, можно воспользоваться универсальным планом размещения анкерных связей (рис. 9):

соседние плиты анкерятся между собой П-образными перемычками;
дополнительно все соседние ЖБИ крепятся поперечными связями;
2 крайние изделия соединяются между собой диагональной обвязкой;
плиты со стенами связываются Г-образными анкерами с загибом в пределах 400-500 мм.

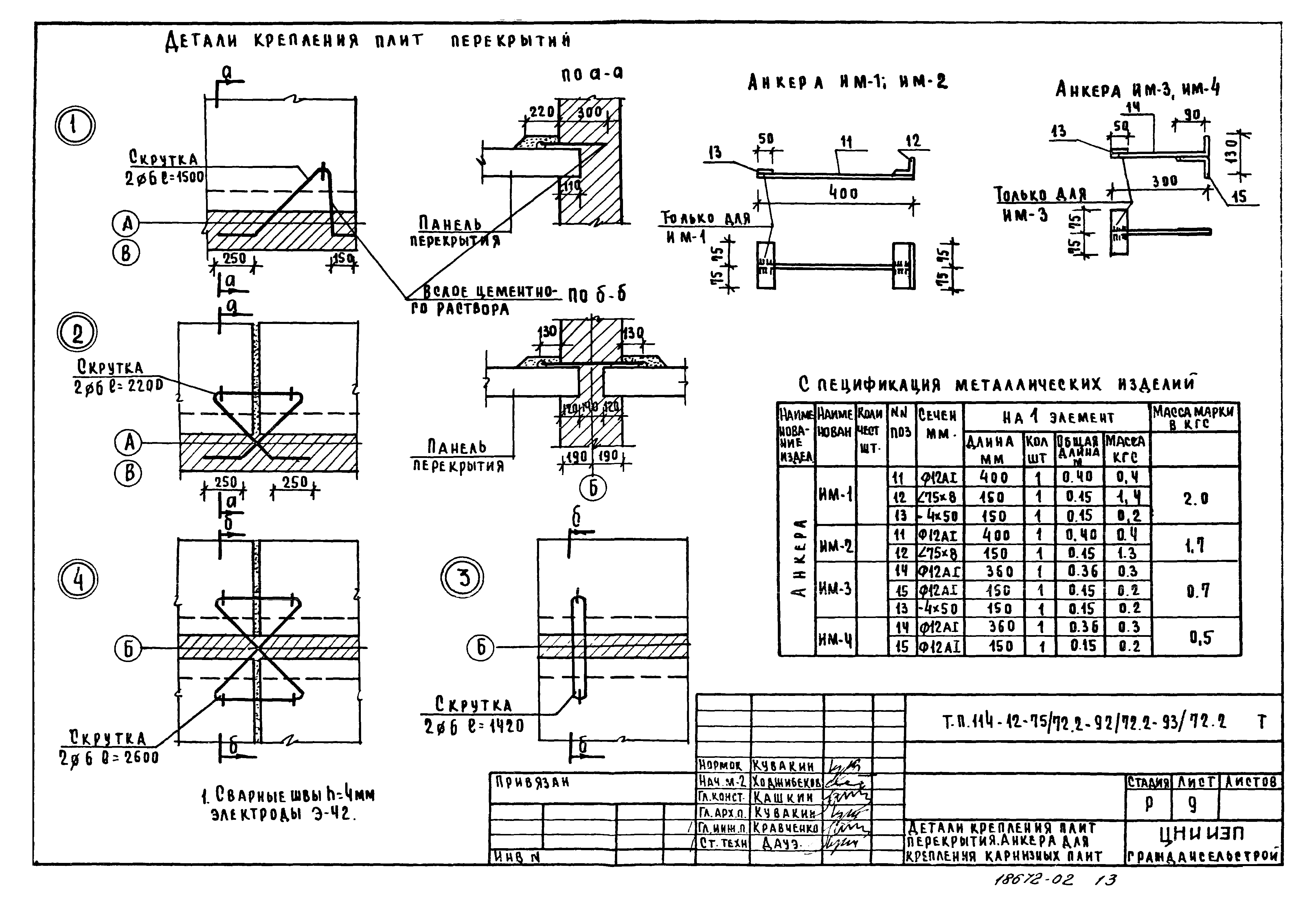

Рисунок 9. Схема анкеровки плит при сооружении перекрытия

При использовании арматуры класса A-III анкера делаются путем загибания концов с их продеванием по-отдельности в монтажные петли плит и последующей сваркой. Перед привариванием прутков между собой их нужно хорошо натянуть.

Наглядно процесс анкеровки прутком 10 мм с применением сварки показан в следующем видео:

Анкеровка с применением вязальной проволоки диаметром 4-6 мм принципиальных отличий по расположению связей от способа с использованием арматуры 10 мм не имеет. Единственное – в этом случае вместо сварки выполняется скрутка двойной проволокой.

Детально процесс скручивания и натягивания анкерных связей из вязальной проволоки показан в следующем видео:

Еще один эффективный способ анкеровки – устройство бетонного кольцевого анкера. По конструкции он не отличается от традиционного монолитного армопояса, но сооружается он в одной плоскости с плитами, а не под ними. Этот метод характеризуется большой трудоемкостью и наиболее оправдан в регионах с повышенной сейсмоопасностью и при необходимости закрепления изделий, конструкция которых не предполагает наличия монтажных петель.

Фото 10. Подготовка к сооружению бетонного кольцевого анкера

Усиление проёмов в плитах

Для усиления плит перекрытий в зоне устройства проёмов по их контурам на нижней и верхней поверхности плиты выполняют продольные и U-образные усиливающие элементы внешнего армирования.

Продольные усиливающие элементы воспринимают концентрации напряжений вблизи проёма.

Для проёмов, расположенных в пролётной части плиты основными продольными усиливающими элементами будут нижние, а верхние устраивают конструктивно; для проёмов вблизи опор (в зоне отрицательных изгибающих моментов) – наоборот.

U-образные компенсируют перерезанную при выпиливании (пробуривании) стержневую стальную арматуру (ее не заанкерованные концевые участки) и дополнительно анкеруют продольные элементы.

Полезные советы

В процессе работ по связыванию плит необходимо учитывать рекомендации, описанные ниже.

Плиты укладываются в одной плоскости. При укладке блоков оставлять место до внешнего края под обязательное утепление. Переходить к анкеровке по завершению укладки вех плит. Соединять панели следует методом сварки или связки торчащей из них арматуры, а также при помощи армопояса. (вариант для плит без проушин).

К анкеровке можно приступать сразу после монтажа всех деталей. Желательно перед началом работ подготовить план – схему. Анкер надо загнутьв петлю и зацепить петлю плиты. После максимальной натяжки анкера можно приваривать к петлям плиты. Далее все швы между плитами сразуследует заложит цементным раствором, чтобы избежать попадания мусора, воды и снега. Если вода всё-таки попала, придётся снизу плитпросверливать дыры и таким образом дать воде стечь.

Что может вызвать крепёжное разрушение:

Вырывание болта — из прикреплённого материала.
Срез болта—при увеличении разрешённой нагрузки.
Полное разрушение изделия – в момент излома болта.
Отрыв основания крепежа – полная непригодность анкера.
Коррозия.

Нюансы составления схемы работ

Схема анкеровки перекрытий составляется на этапе проектирования постройки. На практике это выглядит как взаимодействие крепежа с поверхностью и с установленной армировкой. Чаще всего используют армирующие стержни класса A-III. Концы прутьев с диаметром от 10 (мм) загибают, натягивают и сваривают с монтажными петлями, расположенными на плитах перекрытия.

Если используется вязальная проволока 4-6 (мм), для создания обвязки по периметру поверхности, то ее скручивают в несколько слоев. Такая двойная или тройная скрутка из прутьев надежно скрепит верхнюю и нижнюю поверхности, при участии имеющихся балок, друг с другом. Так что перекрытие будет полностью готово под заливку бетоном. В редких случаях концы сваривают.

Схема работы с прутьями при анкеровке такая:

используемый элемент крепежа сгибают в форме петли, к которой цепляют панельную проушину;
анкеры рядом должны стянуться, следом их сваривают друг с другом и с петлями монтажа;
швы, что имеются между ними, заделывают цементом.

Анкера под потолком должны быть установлены перпендикулярно оси несущей стены, быть ровными и находиться на одинаковом расстоянии друг от друга. Для этого поверхность их расположения заранее размечают. Схема установления соединений предусматривает изучение будущих взаимодействующих поверхностей, проверяется их эксплуатационное состояние и геометрическая составляющая.

Строповка часто образует цельнозаливной бетонный пояс по всему периметру дома. А анкеры до его создания и заливки цементным раствором дополнительно можно усиливать большими металлическими штырями. Связывание всех скрепляемых поверхностей является основой анкерной фиксации.

Прежде, чем приступить к работе, каждый крепеж внимательно просматривают, чтобы исключить наличие брака.

Анкеровка фундаментными болтами

Такое название присвоено различным формам стержням с резьбой, выполняющим самые различные функции.

Основные модификации:

Стальной стержень сечением 16…48 мм, при длине от 50-ти см до 2,5 и более метров, с загибом внизу под прямым углом или приваренной пластиной. В верхней части нарезана метрическая резьба для навинчивания 2-х гаек с шайбами.
Прямой болт с нарезанной с обоих концов резьбой. В комплект входит анкерная стальная плита с центральным отверстием, квадратные стальные шайбы и гайки. Может укладываться в устроенных колодцах.
Крепёж в виде составных стержней, соединяемых длинными втулками с нарезанной внутренней резьбой.
Гладкие стальные стержни с нарезанной резьбой в верхней части.
Стержневые изделия с верхней резьбой и утолщением внизу. Фиксация осуществляется при использовании разжимной цанги и конической втулки. Такой крепёж отличается возможностью установки в готовые фундаменты.

При помощи анкерных фундаментных болтов выполняется крепление к фундаментной конструкции различных ростверковых конструктивов, нижних венцов деревянных зданий, связки с фундаментов наружных стен, колонн, различного оборудования и станков. Также часто при помощи их производится усиление оснований инженерных сооружений путём крепления стальных профильных деталей (двутавров или швеллера).

Монтаж

Качественный и правильный монтаж должен выполняться в четком соответствии с планом, где указываются параметры опирания плит на стены. Если площадь опирания будет недостаточной, конструкция может разрушиться, если избыточной – увеличатся теплопотери.

Глубина опирания при монтаже плит перекрытий:

На железобетон – 7.5 сантиметров
На стальные конструкции – 7 сантиметров
На блоки из газо/пенобетона – 15 сантиметров
На кирпич – 9 сантиметров

Максимальная глубина заделки панелей в стены должна составлять не более 16 сантиметров (легкие блоки/кирпич) или 12 сантиметров (железобетон/бетон).

До начала монтажа заделываются все пустоты в панелях на глубину минимум 12 сантиметров с использованием легкого бетона. «На сухую» панели не кладут – до укладки стелют растворный слой толщиной максимум 2 сантиметра, что обеспечивает равномерную передачу нагрузки.

Если монтаж осуществляется на хрупкие или легкие блоки, под ними кладут бетонный монолитный армированный пояс, который не позволяет блокам продавливаться, но предполагает правильное наружное утепление.

При монтаже обязательно контролируют отклонение разности показателей лицевых поверхностей смежных плит. Это делают в швах. Ставить панели «ступеньками» недопустимо. Демонтаж потом выполнить труднее, чем сразу сделать все правильно.

Допуски по строительным нормам (в соответствии с длиной плит):

До 4 метров – максимум 8 миллиметров
4-8 метров – максимум 10 миллиметров
8-16 метров – максимум 12 миллиметров

Опирание плит

У каждой плиты перекрытия есть определенная глубина опирания, которая регулируется СНиП 2.08.01-85. В зависимости от типа опирания глубина может быть разной.

Какой должна быть глубина опирания:

По контуру, двум длинным/одной короткой стороне – 4 сантиметра
По двум сторонам и пролете 4.2 метра, по двум коротким/одной длинной – 5 сантиметров
По двум сторонам с пролетами больше 4.2 метра – 7 сантиметров

В сериях рабочих чертежей панелей указывается минимальная глубина опирания, также информацию можно уточнить у производителя. Максимальная глубина опирания может быть разной – от 16 до 25 сантиметров. Не стоит опирать плиты слишком сильно, так как это негативно влияет на способность воспринимать плитами изгибающие нагрузки. Чем более глубоко панель идет в стену, тем меньше будут допускаемые напряжения от нагрузок на торцы.

Опирать плиты вне зон опирания запрещено. Стены из легких хрупких материалов усиливаются армопоясом. Для теплой керамики допускается прокладка полнотелого прочного кирпича.

Укладка плит

Плиты перекрытия укладываются на армопояс/стену на раствор из песка и цемента толщиной до 2 сантиметров. Поверхности смежных плит должны быть совмещены вдоль шва – выравниваются для ровности потолка или пола (чтобы потом избежать большого слоя настила и проще было выполнять отделку).

В процессе монтажа плиты кладут исключительно на те стороны, которые можно использования для опирания. Обычно это 2 стороны (для 1ПК и ПБ), третью сторону стеной «защемлять» нельзя, если она не предназначена для опирания. Это может привести к тому, что полнотелая плита не сможет корректно воспринимать нагрузки сверху, появятся трещины.

Монтаж плит перекрытий осуществляется до строительства межкомнатных перегородок, на них плиты не опираются. Плита должна какое-то время постоять («провиснуть»), а после создаются ненесущие межкомнатные перегородки.

Зазор между панелями может быть разным – кто-то кладет плотно, другие считают оптимальным зазор до 5 сантиметров. Пространство зазора заделывают раствором. Плиты можно перевязывать сваркой, что актуально в сейсмоопасных зонах.

Там, где нет возможности укладки плит, можно сделать заливку монолитного перекрытия своими руками. Заливка осуществляется после монтажа плит.

Утепление

Торцы перекрытий, которые находятся на наружных стенах, обязательно утепляют. Особенно актуально утепление чердачного перекрытия по железобетонной плите, которая обладает высоким показателем теплопроводности и выступает в роли мостика холода. Обычно утепляют экструдированным пенополистиролом толщиной 5 сантиметров.

https://youtube.com/watch?v=ZGyf13qDoQo

Правильно произведенные и уложенные плиты перекрытия обеспечивают высокое качество, надежность, прочность и долговечность сооружения. С их помощью можно быстро и эффективно смонтировать перекрытия различных зданий и конструкций.

Две точки зрения по поводу необходимости анкеровки плит

Строительное сообщество, рассматривая вопрос анкеровки стен с железобетонными плитами перекрытия, неоднозначно относится к этому технологическому процессу. Имеются два прямо противоположных мнения.

Анкеровка не нужна

Для строения в один-два этажа, применение либо отказ от анкеровки, — не принципиально. В этом случае она работает на раскрепление стен в перекрытиях, но не как необходимое условие надёжности самого перекрытия. Для небольшой высоты дома достаточно качественно скрепить плиты и заделать продольные стыки для образования единого жёсткого диска.

В случае строительства без проекта, в зоне, где никогда не было и не предвидится землетрясений, вероятно, устройство связей со стеной можно не выполнять, но это решение только самого застройщика и под его ответственность.

Аргументы тех, кто не считает необходимостью устройство анкеровки плит перекрытия со стенами на примере возведения дома высотой до 7 м с шириной стен 380 мм (в 1 ½ кирпича), при отсутствии сейсмичности в районе строительства:

никакие расчёты не доказывают необходимость анкеровки со стенами в данном (или похожем) варианте строительства;
непонятно, как поможет арматурный стержень толщиной 10-12 мм при обрушении части стены под плитой;
норматив введён 40 лет назад, касается только многоэтажных домов, — тогда просто не было госстандартов для индивидуального малоэтажного строительства, текущие издания СП слепо копируют устаревшие нормативы;
на отметке 0.00 анкеровка со стенами не нужна вообще, так как не выполняет никаких функций.

Анкеровка необходима

Необходимость устройства связей со стеной обозначена в нормативах. С этим сложно и ненужно спорить. Если в проекте указано, что анкерные связи необходимы – их надо делать, ибо в случае негативных последствий виновником окажется производитель работ.

Вопрос о сейсмичности не актуален для большинства российских застройщиков, — это факт. Но в современных реалиях появилось много иных факторов, которые могут оказать аналогичное воздействие на жилой дом:

Возможно, рядом со строением пролегает трасса с интенсивным движением по ней большегрузных автомобилей – иногда такое соседство равнозначно постоянно испытываемому землетрясению.
Неподалёку производится строительство большого сооружения, для которого используется метод забивки железобетонных свай.
Ещё примеры: взрыв газового баллона или постоянная эксплуатация расположенного недалеко артиллерийского полигона.

Логика работы анкеров

Многие застройщики полагают, что анкеровка противодействует выдёргиванию перекрытий из несущих стен при различных неблагоприятных воздействиях. На самом деле логика работы стены и перерекрытий несколько иная:

схема стены – вертикально ориентированная балка в несколько пролётов;
опоры этой балки – железобетонные перекрытия, но только в случае, если стена связана анкерами с плитами;
если анкера связи нет в перекрытии и стене, – значит, эта опора пропущена;
отсутствие опоры означает возрастание пролёта и гибкости балки вдвое;
результат – перегруз стены.

К этим рассуждениям стоит добавить ещё одно условие: анкера располагаются перпендикулярно оси стены без каких-либо искривлений. Только так выполняется их функция, — анкеровка стен в перекрытиях (а не перекрытий в стенах).

Правила и технология монтажа плит перекрытия

Весь процесс можно разделить на четыре этапа:

подготовка горизонтальной плоскости фундамента, на которую будут укладываться плитные блоки;
монтаж перекрытия;
крепление к фундаменту, этот процесс называется анкеровкой;
заделка зазоров и технологических отверстий.

Подготовительный этап

В независимости от того, из каких материалов был возведен ленточный фундамент, всегда присутствует большая вероятность, что его верхняя горизонтальная плоскость имеет перепад и неровности. От них надо избавиться. Как это сделать, зависит от величины перепада.

Если это значение небольшое, до 5 см, то выравнивание производят цементно-песчаным раствором с добавлением щебня или без такового. При этом щебень должен быть мелкой фракции. В заливаемый слой обязательно укладывают армирующую сетку.
Если перепад составляет 5-10 см, то выравнивание проводят кирпичами.
Если значение больше 10 см, то плоскость фундамента выравнивают бетонным армирующим поясом, который заливают в установленную опалубку.

Чтобы не делать все это, нужно просто точно провести сооружение фундаментной конструкции

Особое внимание уделить горизонтальному расположению верхней плоскости

Укладывали ли вы когда-нибудь плиты перекрытия своими руками?

ДаНет

Монтаж плит

Перед тем как уложить плиты перекрытия на фундамент, необходимо разобраться в их раскладке. Существуют четки нормативы, которые надо обязательно учитывать.

Если был залит бетонный фундамент, или он был собран из фундаментных блоков, то размер опирания плит перекрытия на фундамент не должен быть меньше 6 см.
Если фундамент – это кирпичная конструкция, то опирание не должно быть меньше 12,5 см.
Первая и последняя плита не должны быть уложены на стены, которые расположены вдоль самих плитных изделий. Обязательно оставляются просветы шириною до 25 см, которые впоследствии надо будет заложить.

В строительных СНиПах нет строгих правил по поводу наличия или отсутствия скрепляющего раствора, на который укладывают перекрытие. Но лучше его использовать. Обычно для этого применяют цементно-песчаный раствор марки не меньше М100. Его замешивают на просеянном песке, чтобы в нем не было камешков. Последние могут стать причиной перекоса устанавливаемых бетонных изделий.

В правилах укладки присутствует несколько требований, которые надо придерживаться:

Скрепляющий раствор наносится толщиною 2 см. В него надо уложить арматурный каркас в виде решетки или отдельных продольных стержней, изготовленных из арматуры диаметром 8-12 мм.
Так как плиты, используемые в частном домостроении, это пустотелые изделия с отверстиями по торцам, то необходимо до начала укладки их на фундамент провести заделку этих отверстий с двух сторон. Чаще всего для этого используют теплоизоляционный материал, к примеру, минеральную вату, которую заворачивают в полиэтиленовую пленку. Отверстия после утепления обязательно заделывают цементным раствором.
У плитных изделий две стороны: одна гладкая, другая шероховатая. Укладку надо проводить гладкой стороной вниз. Она будет формировать потолок в подвале. Все дело в том, что бетонные изделия заливаются в формы. Так вот нижняя плоскость ложится на гладкую металлическую поверхность, а верхняя затвердевает на воздухе, поэтому она и имеет шероховатости. При этом надо добавить, что нижняя гладкая сторона все время работает на растяжение, а верхняя на сжатие. Поэтому в нижнюю часть укладывается более мощный арматурный каркас, чем в верхнюю.
Последовательность монтажа определяется проектом дома. Строгих требований в этом плане нет. Но обычно начинают монтировать с одного из краев будущего строения, укладывая остальные элементы по порядку. Если внутри дома будет подниматься несущая стена, под которую возводят стенку фундамента, то плиты не должны закрывать ее. То есть несущая конструкция должна опираться на фундаментный элемент, а не на перекрытие дома.
Не стоит пренебрегать техникой безопасности. Главное – это правильное поднятие груза. Здесь требование одно – стропы подъемного механизма должны располагаться относительно друг друга под углом не больше 90°. Каждая плита крепится к крюку подъемного крана четырьмя стропами. Об этом водитель спецтехники осведомлен, но контролировать это надо обязательно.
После монтажа бетонных изделий на раствор, есть 10 минут, чтобы их поправить. То есть пододвинуть друг к другу или выровнять по торцам. Для этого используйте ломы.

Читайте еще: Как правильно уложить песчаную подушку под фундамент.

Для чего и как выполняется анкеровка плит перекрытия?

Итоговой стадией возведения горизонтальных несущих и ограждающего каркаса сооружения выступает анкеровка железобетонных плит.

Анкеровка железобетонных плит делается для соединения железобетонных элементов друг с другом и с наружными стенами, с дальнейшим заделыванием бетоном. Важнейшим элементом проведения таких работ является знание и соблюдение главных правил, эти правила помогут предотвратить нарушение соединительных элементов сооружения. Здесь мы рассмотрим основные правила работы.

Для чего нужны анкерные связи?

Когда происходит возведение перекрытия, то плиты после замоноличивания образуют крепкое строение, которое создает пространственный каркас здания. Положения СНиП II-22-81 требуют учитывать анкерные связи в узлах опирания железобетонных изделий, а так же при сборке каркаса сооружения.

В большинстве вариантов у строителей появляется вопрос, а нужно ли соединение сборной плиты друг с другом и со стеной. Ответ на этот вопрос очевиден, так как главная задача анкерных связей – это недопущение возможности сдвига каркаса сооружения и его перекрытий. Что, как правило, возникает при воздействии на сооружение расчетных нагрузок, просадке и искажении основы строения, в результате сейсмической активности и других явлений.

Анкера для пустотелых плит перекрытия
