Повер банк своими руками - составляющие, схема сборки

Какой источник питания лучше выбрать

В качестве АКБ рекомендуется использовать литиевые батареи, ведь такие изделия обладают очень хорошими показателями ёмкости и количества циклов заряда-разряда. Как привило, в самодельных повербанках применяются аккумуляторы типа , различные перезаряжаемые элементы стандартных типоразмеров и батареи от различных гаджетов, например, смартфонов.

18650. Использование аккумуляторов этого типа – это идеальный вариант для самодельного повербанка. Такие элементы питания могут заряжаться и разряжаться более 1000 раз.

Изделия относительно безопасны при эксплуатации, но только при наличии контроллера. Чтобы собрать наиболее мощный Power Bank, рекомендуется использовать несколько таких элементов, соединённых между собой параллельно.

Аккумуляторы Ni-Mh или Ni-Cd. В качестве перезаряжаемых источников электрического тока для внешнего аккумулятора можно использовать никель-металлогидридные и никель-кадмиевые элементы.

Такие изделия дешевле литиевых батарей, но имеют существенные недостатки. Например, при уровне напряжения в 1,2 Вольта потребуется соединять элементы последовательно, что приведёт к значительному увеличению размеров и массы самодельного изделия.

Аккумулятор от старого телефона. В сотовых телефонах устанавливаются литиевые батареи, которые также можно использовать в самодельных повербанках. Внешний аккумулятор, изготовленный на основе таких источников питания обойдётся очень дёшево, но, пожалуй, это единственный плюс использования аккумуляторов этого типа.

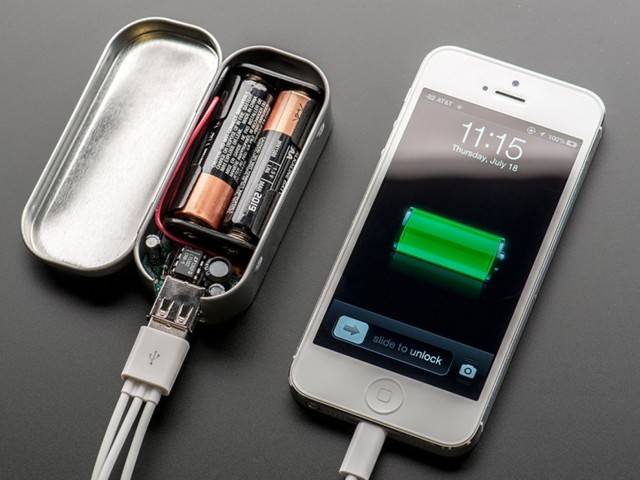

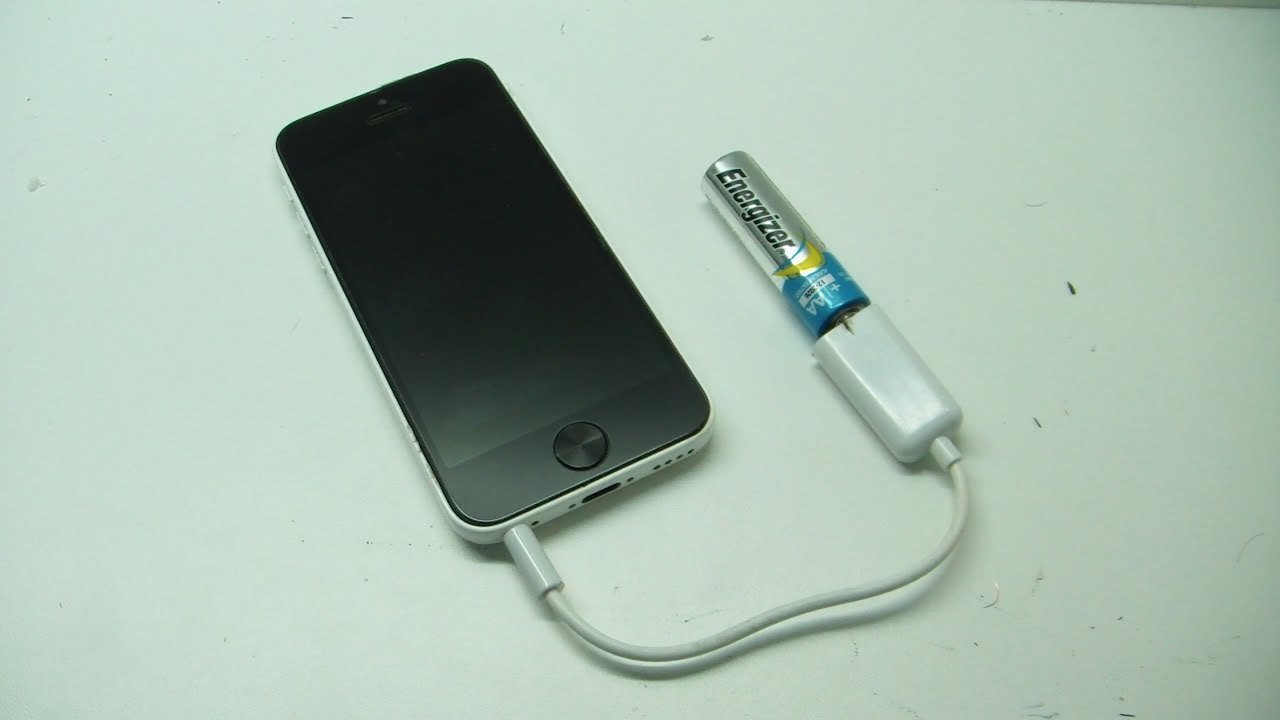

Обычные батарейки. Самодельный повербанк из обычных батареек может быть полезным только при длительных походах, в условиях, где нет электричества, к которому можно подключиться для восстановления АКБ.

В других случаях, такая конструкция является неоправданной из-за высокой стоимости батареек ведь даже для однократной зарядки телефона может понадобиться не менее 10 штук солевых элементов питания.

Аккумуляторы 18650

Способ 4. Внешний энергонакопитель с солнечной батареей

Ещё один интересный вариант. Поскольку световой день начинает увеличиваться, актуально обсудить преимущества энергонакопителей солнечной энергии. Вы увидите, как изготовить переносное зарядное приспособление с возможностью заряда от панелей-накопителей солнечной энергии.

Нам необходимо:

Литий-ионный энергонакопитель формата 18650,
Футляр от этих же накопителей
Модуль повышения напряжения 5 В 1 А.
Плата заряда для аккумулятора.
Солнечная панелька 5,5 V 160 mA (любого размера)
Проводки для соединения
2 диода 1N4007 (можно и другие)
Липучка или двусторонний скотч для фиксации
Термоклей
Резистор 47 Ом
Контакты для энергонакопителя (пластинки тонкой стали)
Пара тумблеров

ВАЖНО. Рекомендуется применять электронакопитель вместе с платой защиты, чтобы избежать повреждений.. Базисная схема внешнего аккумулятора

Базисная схема внешнего аккумулятора

Изучим базисную схему внешнего аккума.

На схеме видно 2 соединительных проводка разных цветов. Красный подсоединяется к «+», чёрный к «-».

Контакты к литий-ионной батарее паять не рекомендуется, поэтому поставим в корпусе клеммы и зафиксируем их с помощью термоклея.
Следующая задача — разместить модуль увеличения напряжения и плату зарядки для аккумулятора. Для этого делаем отверстия для USB-входа и USB-выхода 5 В 1 А, тумблера и проводков к солнечной панели.
Резистор (сопротивление 47 Ом) впаиваем к USB-выходу, с оборотной стороны модуля, увеличивающего напряжения. Это имеет смысл для зарядки IPhone. Резистор решит проблему с тем самым управляющим сигналом, который запускает процесс зарядки.
Чтобы панели было удобно переносить, можно осуществить прикрепление контактов панели с помощью 2 маленьких контактов типа «мама-папа». Как вариант, можно соединить основной корпус и панельки с помощью липучек.
Ставим диод между 1 контактом панели и платой заряда энергонакопителя. Диод стоит ставить стрелкой в сторону платы заряда. Это предотвратит разряжение накопительной батареи через солнечную панель.

ВАЖНО. Диод ставится в направлении ОТ солнечной панели ДО платы заряда.. На сколько зарядов хватит такого Повер банка? Всё зависит от ёмкости вашего аккумулятора и ёмкости гаджета

Помните, что разряжать литиевые накопителей ниже 2,7 В крайне нежелательно

На сколько зарядов хватит такого Повер банка? Всё зависит от ёмкости вашего аккумулятора и ёмкости гаджета. Помните, что разряжать литиевые накопителей ниже 2,7 В крайне нежелательно.

https://youtube.com/watch?v=G94tbhmDv58

Что касается заряда самого устройства. В нашем случае мы использовали солнечные панели с общей ёмкостью в 160 mAh, а ёмкость аккумулятора — 2600 mAh. Следовательно, при условии прямых лучей батарея зарядится за 16,3 часа. При обычных условиях — около 20–25 часов. Но пусть эти числа вас не пугают. Через миниUSB зарядится за 2–3 часа. Скорей всего, солнечной панелью вы будете пользоваться в условиях путешествий, походов, дальних поездок.

Преимущества и недостатки самоделки

К положительным качествам самодельного устройства относятся такие моменты:

Сравнительно низкая стоимость. Емкие внешние аккумуляторы стоят не менее 5 тыс. руб. Более дешевые модели не обеспечивают потребностей пользователя или быстро выходят из строя. При наличии необходимых материалов можно самостоятельно собрать недорогой мощный повербанк.
Отсутствие затруднений при ремонте. Прибор имеет съемный корпус, позволяющий легко его демонтировать и заменять детали. Кроме того, собравший устройство человек знаком с типом электроцепи.
Возможность получить требуемую емкость. В домашних условиях можно собрать аккумулятор на 6000 мА/ч.
Экологическая безопасность. Для окружающей среды благоприятно повторное использование литий-ионных батарей с неисправными контроллерами.
Нестандартная конструкция. Странный внешний вид корпуса некоторыми пользователями считается привлекательным.

Недостатки ручной сборки:

Трудоемкость процесса. Изготовление повер банка может занять несколько дней. Чтобы правильно собрать устройство, нужно обладать некоторыми навыками.
Непривлекательный внешний вид. Самодельное устройство практически невозможно сделать компактным.
Отсутствие некоторых материалов под рукой. Некоторые детали сложно найти даже в специализированных магазинах.
Небольшой срок службы.
Отсутствие светодиодов-индикаторов. Эти детали помогают отслеживать процесс зарядки телефона. Кнопка отключения также может отсутствовать, что вызывает неудобства при эксплуатации. Добавление клавиш в электрические схемы усложняет процесс сборки.
Выход заряжаемого аккумулятора из строя. Такой риск присутствует при использовании любого повербанка, однако при самостоятельной сборке такая вероятность выше.
Высокая себестоимость. Получается, например, при использовании контроллера заряда.

Есть ли смысл делать powerbank своими руками?

Изучив доступный на популярных торговых интернет-площадках ассортимент, можно с уверенностью сказать, что этот проект скорее для тех, кому по душе такое времяпровождение.

Цена на такого рода устройства стартуют от 700 рублей и, хотя это далеко не идеальный повербанк, он не сильно будет отличаться от собранного своими руками.

Но если вы получаете фан от работы руками и головой и с электроникой, что называется, «на ты», можете доказать китайским рабочим, что им еще далеко до ваших «кастомных» разработок.

Любые элементы питания со временем приходят в негодность, поэтому не нужно забывать об их правильной утилизации. Выброшенная вместе с бытовыми отходами батарейка наносит значительный ущерб окружающей среде.

Как сделать повер банк своими руками

Для этого проекта нам потребуется:

Li-ion аккумуляторы 18650;

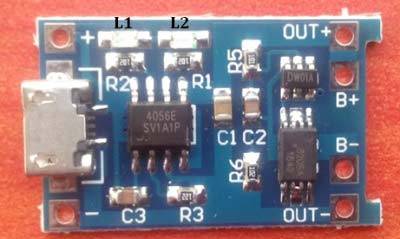

модуль зарядки TP4056 с защитой;
повышающий модуль DC-DC MT3608;
самодельный корпус для powerbank;
USB порты;
светодиод и резистор;
провода, стальной провод, термоклей, паяльник и т.д.

Файлы для печати корпуса повер банка на 3D принтере можно скачать здесь одним архивом. Если возможности 3D печати у вас нет, то можно подобрать пластиковый контейнер подходящего размера и разместить всю начинку и электрическую схему устройства в нем. Количество аккумуляторов 18650 можно брать произвольное, от этого будет зависеть лишь емкость (мощность) вашего внешнего аккумулятора.

Повер банк своими руками: схема и описание

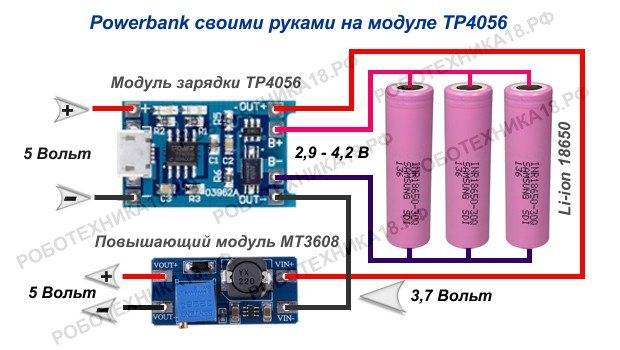

Схема повер банка на модуле зарядки TP4056 Количество Li-ion аккумуляторов в схеме можно увеличивать, повышая ёмкость (мощность) внешнего зарядного устройства для телефона. Модуль зарядки TP4056 защищает аккумуляторы в устройстве от переразряда отключая заряд батарей при достижении напряжения 4,2 Вольта, а также от излишнего переразряда, отключая внешнюю нагрузку при падении напряжения на аккумуляторах до 2,9 Вольт.

Модуль MT3608 повышает напряжение на выходе устройства до 5 Вольт. По заявлению производителя на странице товара алиэкспресса данная плата может отдавать в нагрузку ток до 1 Ампера. Вместо батарей 18650 можно использовать старые литиевые аккумуляторы от телефона или планшета с выходным напряжением до 4,2 Вольт. После сборки power bank, остается аккуратно разместить схему в красивом корпусе.

Корпус для повер банка (внешнего аккумулятора)

Чертеж корпуса для повер банка в Компасе Модель корпуса была разработана в программе Компас 3D, габариты корпуса без крышки 100 x 74 x 19 мм. Внутри корпуса внешнего аккумулятора предусмотрены сквозные отверстия для USB гнезд, а также для светодиода в качестве световой индикации зарядки аккумуляторов. Для параллельного соединения батарей 18650 предусмотрены места для креплений контактов, которые подключены к TP4056.

Сборка внешнего аккумулятора на батареях 18650

После сборки схемы и изготовления корпуса, остается лишь аккуратно собрать прибор. Контакты для параллельного соединения батарей в виде пружинок и стальной проволоки крепятся в специальных пазах в боковых стенках корпуса. Модуль TP4056 крепится в левом верхнем углу, где расположен проем для USB разъема. Повышающий модуль также размещается сверху и подключается выходящим USB портам.

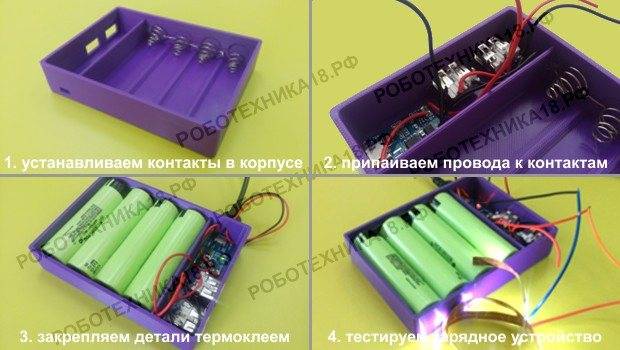

Сборка powerbank (внешнего аккумулятора) на батареях

Шаг 2: Аккумулятор

Сперва мы конечно же займёмся батареей. Часть, которая питает весь наш внешний аккумулятор. Если вы хотите мощное устройство, он должен быть большим. Эта схема рассчитана на один литиевый аккумулятор. Я использовал аккумулятор от Kokam. Меня устроил показатель 30000mAh. Вы можете выбрать вариант большей или меньшей ёмкости в зависимости от того, что вы хотите получить.

Kokam достаточно сложно найти и они дорогие, но не беспокойтесь. Если вы не смогли отыскать такой пауэр банк, можете соединить параллельно несколько более мелких батареек, для получения такой же ёмкости. Вольтаж останется тем же. Таким образом, подойдут все мелкие батарейки, используемые для моделей с дистанционным управлением и игрушек. Просто соедините их как на фотографии. Аккумуляторы 18650 также сойдут для наших потребностей!

Не забудьте о предохранителе. Я использовал предохранитель на 40A, так как в моём случае ток в режиме быстрой зарядки равен 30A. Если вы не планируете заряжать его так быстро, можете использовать меньшие предохранители.

Power bank своими руками — лучшие проекты и инструкции как сделать зарядное устройство

В наше время электричество является одним из самых важных вещей. Оно используется повсюду, для освещения, связи или просто для работы бытовых устройств. И электричество, как и все другое, имеет свойство кончаться. Не исключено, что в любой момент у вас может разрядиться телефон или ноутбук, а подключить его к сети будет невозможно в данной ситуации.

Тогда на помощь приходит Power bank — внешний аккумулятор. С его помощью можно продлить жизнь вашего устройства. Пример Power bank вы можете увидеть на фото ниже.

В принципе, такие вещи сейчас можно в свободном доступе найти в магазине электротехники. Однако там внешние аккумуляторы стоят приличных денег, да и не всегда уместно его покупать, когда можно сделать самостоятельно дома. Поэтому хотим представить несколько простых инструкций по созданию Power bank дома.

Внешний аккумулятор из батарей мобильных телефонов

Одним из самых простых способов создать Power bank дома — собрать его из аккумуляторов мобильных телефонов. Ведь у современного человека точно где-то завалялась куча старых ненужных телефонов. Не спешите их выбрасывать, оказывается они могут вам еще пригодиться.

Необходимые материалы:

Батареи от сотовых телефонов;
Контроллер с USB-разъемом;
Пара проводов;
Коробочка.

Во-первых, необходимо уточнить, что батареи должны быть как можно более схожи, так будет проще (вместо батарей от телефонов можно использовать другие литий-ионные аккумуляторы). И все они должны быть одинакового объема, в нашем случае это 1020 mAh каждая.

Их количество влияет только на объем будущего Power bank, но оптимальным будет от 6000 до 20000 mAh в общем. К тому же любой из них требует энергии на собственную работу, поэтому необходимо из общей мощности вычесть примерно 20-30%. Это и будет чистый заряд, который может выдать ваш внешний аккумулятор.

Разъем на контроллере может быть совершенно любым, именно таким, какой вам нужен. Просто USB самый распространенный, поэтому мы выбрали именно его.

Итак, когда все собрано, можно приступать к сборке нашего устройства.

Сначала сгруппируем батареи для пущей удобности. Для этого устанавливаем их параллельно друг другу и фиксируем все это скотчем или изолентой (все производится с учетом ваших аккумуляторов)

Важно! Контакты должны быть открыты!

Теперь необходимо спаять батареи и контроллер между собой, а именно контакты «+» и «-» (это крайние). Центральные можно не трогать. Потом в «корпусе» нашего Power bank прикидываем расположение всех элементов и отмечаем места для будущих разъемов. Остается только проделать дырочки и зафиксировать все элементы термоклеем в коробочке.

Все готово! Этого Power bank из аккумуляторов вам хватит на несколько подзарядок телефона.

Power bank из обычного фонарика

На рынке сейчас можно встретить фонари с подзарядкой других устройств, примерно то же мы и попробуем сделать. Такое устройство будет совмещать в себе как фонарь, так и внешний аккумулятор.

Необходимые материалы:

Простой фонарик;
Преобразователь напряжения с USB разъемом (на 5 В);
Контроллер заряда.

Для начала разберем фонарь и вытащим оттуда резистор, тот к которому припаян небольшой светодиод. Он нам больше не понадобится (по крайней мере здесь). Вместо него поставим туда контроллер заряда батареи.

Теперь на место, где подзаряжали фонарь, ставим конвертор с разъемом USB (опять же, разъем может быть тот, который нужен вам).

Далее к контроллеру надо припаять «+» и «-» от аккумулятора фонарика. Теперь спаиваем наш преобразователь энергии и контакты OUT+/OUT на контроллере. Не забываем освободить кнопку фонаря и соединить ее с конвертером энергии.

После всей проделанной работы нужно проверить, работает ли наше устройство. Если все отлично, то прикрепляем все элементы с помощью того же термоклея и собираем установку воедино.

Теперь Power bank из фонарика готов к использованию.

Это были лишь самые распространенные и простые в изготовлении способы сборки внешнего аккумулятора. Существует огромное количество других методов, но они требуют гораздо больше свободного времени, да и стоимость у них значительно выше. Но это, отнюдь, не говорит, что они лучше.

Как сделать батарею из монет?

По сути это простейшая батарейка. Ее называют некоторые мудрецы вольтовым столбом. Так как она похожа на первую батарейку, созданную профессором Вольтом.

Вот что потребуется для изготовления:

Медные монетки. Можно брать по 50 или 10 копеек.
Бумагу.
Фольгу.
Сильно соленая вода или уксус.

Чтобы самоделка имела красивый эстетический вид лучше брать одинаковые монеты. Перед началом опытов их нужно обмакнуть в уксус. Это поможет убрать грязь и оксидный налет. Дальше нужно изготовить из фольги и бумаги кругляшки формой как монетки. Их должно быть на 2 штуки меньше чем монеток, так как нужны контакты для крепления проводников.

Данный монетный столб изготавливается по следующему алгоритму:

Вымоченная бумажка в уксусе или сильном солевом растворе прилепляется к монетке.
Поверх бумаги ложится кружок из фольги.
После этого устанавливается монетка.
Все повторяется до тех пор, пока медные монетки не закончатся.
У вас с одного конца должен получится плюс, а с другого минус.

Помните о том, что большое количество монеток даст вам больше напряжения. Когда данный опыт закончится монеты заржавеют и будут не годными для дальнейшего использования в быту.

Когда между фольгой и монетой находится электролит образуется разность потенциалов и в итоге образуется ток.

Что нужно для изготовления

Самостоятельное изготовление внешнего аккумулятора для мобильных устройств предусматривает наличие батареек или других АКБ, например, от ноутбука. Можно использовать щелочные элементы питания формата АА или ААА, а также перезаряжаемые никель-металлогидридные источники аналогичного размера. Стабильное напряжение в сети поддерживает дополнительный USB-разъем и контроллер.

Допускается разработка конструкций с элементами, питающимися от солнечной энергии. Такие повербанки имеют светочувствительный элемент, конвертирующий солнечное излучение. Для изготовления power bank своими руками потребуются следующие компоненты:

паяльник с припоем и флюсом;
небольшой ножик;
кусачки;
клей;
корпус для аккумуляторов;
элементы питания от ноутбука, телефона или формата АА/ААА;
контроллер зарядника;
USB-разъем для подключения устройств;
выключатель;
светодиод для отображения уровня заряда.

Из фонарика

Стандартный карманный фонарик со светодиодом тоже можно превратить в power bank.

Для этого потребуется собственно сам фонарик с аккумулятором 3,7 вольт, контроллер заряда, как и в предыдущих примерах, преобразователь напряжения с выходом на USB.

Такой преобразователь нужен только в данном способе самостоятельной сборки устройство, так как выходные 3,7 вольт нужно преобразовать, в необходимые для зарядки телефона, 5 вольт.

Разберите фонарик и найдите резистор к которому прикреплен светодиод;
Открепите светодиод;
Снимите металлическую вилку, с помощью которой ранее заряжался фонарик;

<�Рис. 8 Разбор>

На ее место установите преобразователь тока с USB-выходом;
Теперь припаяйте к контроллеру оба полюса аккумулятора фонаря – и плюс и минус к соответствующим местам;
Внимательно посмотрите на контроллер – на нем есть два контакта – OUT+ и OUT-;
Присоедините к ним преобразователь в 5 вольт;
Освободите один из контактов переключателя;
Подпаяйте к освобожденному контакту преобразователь;
С помощью вольтметра проверьте, работает ли преобразователь;
Если он не работает, то проведите перепайку к другому контакту на этой стадии;
Снова проведите проверку – теперь все должно работать;
Теперь прикрепите термоклеем контроллер и преобразователь к корпусу фонаря;

<�Рис. 9 Установка>

Установите в корпус сам аккумулятор;
Соберите корпус снова.

Таким образом вы получаете достаточно удобный повер банк интересного дизайна. Кроме того он достаточно износостойкий и прочный.

<�Рис. 10 Работа>

Способ 1. Старый аккум — новые возможности

Как сделать Повер банк (Power bank) из устаревших телефонных батареек? — просто. Пошаговое описание метода поможет вам не допустить ошибок.

Вам нужно:

Батарейка из старого телефона
Провода
Контроллер
USB-вход
Изолента, скотч, термоклей.

Берём старый мобильник, достаём из него аккумулятор. Таких батарей нам понадобится 3, 6 или 9. Чем больше, тем на дольше хватит устройства.
Складываем 3 накопителя друг к другу, вдоль фиксируем скотчем, а поперёк обматываем изолентой. При этом клеммы остаются открытыми.
Находим подходящий корпус. Эту роль может выполнить даже простая мыльница, всё зависит от размеров.
С помощью 2 проводков объединяем 3 штуки вместе: один провод — «+», второй провод — «-». Центральные клеммы АКБ не соединяем. Они служат температурным датчиком и вся их суть в демонстрации остатка заряда для конкретного устройства.
Размечаем местоположение контроллера и делаем отверстие, чтобы вставить вход.
Крепим все детали на термоклей и готово!

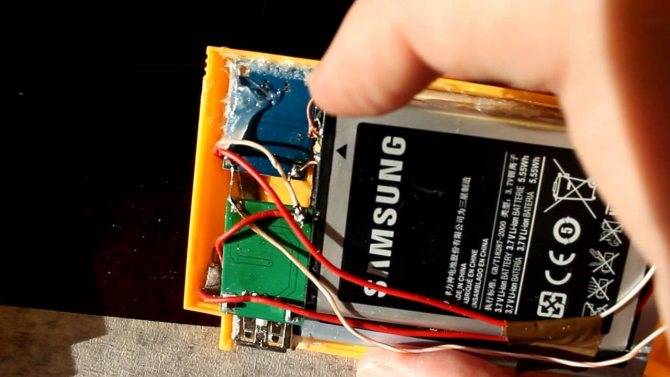

Повер банк из устаревших телефонных батареек

Вот так, всего в 6 шагов мы получили портативный аккумулятор.

В принципе манипуляции несложные. Единственное, что может вас остановить — не у всех есть такое количество устаревших аккумов.

Из автомобильной зарядки

Таким способом получаются довольно мощные аккумуляторы большой емкости. Они подходят для подзарядки планшетов, ноутбуков и других энергоемких устройств.

Больше всего для этой цели подходят батареи формата 18650.

Достать их можно из батарей ноутбуков, но элементы должны быть исправны.

На различных сайтах очень дешево продаются рабочие батареи, но со сгоревшими контроллерами – такие как раз и подойдут для данного изделия:

Выньте аккумуляторы из батарей – вам потребуется всего 6 штук;
Подготовьте корпус будущего аккумулятора – вырежьте или просверлите в нем отверстия для USB-входа и для выключателя (такая зарядка дает возможность сделать выключатель);

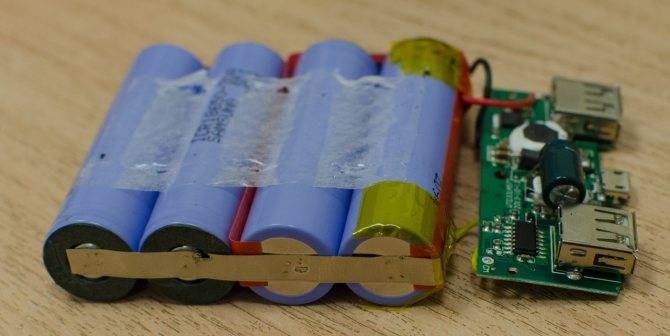

Спаяйте между собой два блока по 4 батареи по схеме на картинке;

<�Рис. 6 Схема>

Разместите оба блока заряда в корпусе и закрепите их в нем термоклеем;
Теперь оба блока аккумулятора припаяйте к блоку включения и выключения от автомобильной зарядки;
После этого к USB-разъему нужно присоединить выключатель и аккумулятор.

Емкости такого устройства должно хватить примерно на 2-3 цикла полной зарядки достаточно мощного устройства с высоким энергопотреблением. Для того, чтобы начать зарядку подключите планшет, а затем нажмите на реле включения. При выключении сначала перетащите реле в положение выключения, а затем отсоедините устройство.

<�Рис. 7 Внешний вид>

Из телефонных аккумуляторов

Это достаточно простой способ. Устройство получается относительно компактным и удобным, а также, емким.

Для его изготовления понадобится 6 аккумуляторов – соответственно, чем больше у них емкость, тем больше будет суммарная емкость повер банка.

Сделать его можно так:

Положите три аккумулятора друг на друга, сориентировав контактами в одну сторону, и смотайте стопку скотчем – достаточно аккуратно и плотно;
Повторите то же самое с другими тремя аккумуляторами;
Проследите за тем, чтобы все клеммы были направлены в одну сторону и нигде не перекрывались липкой лентой;
Теперь попарно спаяйте между собой крайние клеммы в обеих стопках – плюсы с плюсами и минусы с минусами соответственно (сделать это будет проще, если аккумуляторы изначально были примерно одного размера);
Средние клеммы трогать не надо;
Теперь подготовьте корпус – это может быть пластиковая коробка любого типа;
Наметьте место в коробке, где будет располагаться будущий контроллер заряда, и вырежьте участок под USB;
Прикрепите обе стопки батарей к контроллеру;
Закрепите устройство в корпусе на соответствующем месте и закройте корпус.

[/wpsm_list Оставьте пластиковую коробку разъемной для текущего ремонта и чистки, так как сквозь вырезанное отверстие может попадать пыль.

Обычно, такого устройства хватает на 4-5 циклов заряда среднего, не особо мощного, смартфона.

Помните, что для любых работ по фиксации оборудования в корпусе должен применяться только термоклей.

<�Рис. 4 Из аккумуляторов>

Как сделать power bank своими руками

Из АКБ от ноутбука

Чтобы сделать повербанк своими руками из батареи ноутбука, необходимы следующие компоненты:

АКБ ноутбука.

платы заряда с защитным модулем от перезаряда;
преобразователь, изменяющий напряжение с 3,7 до 5 В;
металлический или пластиковый чехол;
li-ion батареи 18650;
конденсатор электролитический на 100 мкФ, 16 В;
USB-разъем;
кнопка активации powerbank;
кабели.

Для начала необходимо разметить маркером корпус по размерам элементов питания, сделав соответствующие отверстия. Паяльником соединить литий-ионные батареи параллельным способом. Жало паяльника при этом должно быть массивным – сам процесс нужно выполнять быстро, чтобы не вывести из строя аккумуляторы. Готовую конструкцию закрепите скотчем или липкой лентой и вставьте в корпус по разметкам.

Далее установите зарядную плату с защитным модулем и с помощью паяльника подключите к ней li-ion аккумуляторы 18650. Через кнопку активации соедините с платой преобразователь напряжения. Если на нем есть USB-гнездо, то на этом изготовление повербанка может быть завершено. Если разъем отсутствует, его надо припаять. Для этого к гнезду крепится плюсовой и минусовой вывод модуля преобразователя.

Из телефонного аккумулятора

Повербанк из телефонных АКБ.

Батареи мобильных телефонов используются для изготовления компактных внешних аккумуляторов небольшой емкости. Необходимо от 6 однотипных элементов питания одинаковой емкости, которые подключаются в общую цепь, и устанавливаются в пластиковый корпус.

Для снижения габаритов готового устройства рекомендуется собирать 2 банки, а для крепления элементов использовать изоляционную ленту или скотч. Сами батареи соединяйте с контактными площадками в одном направлении – это позволит упростить коммутацию.

Далее с помощью медного кабеля подключите крайние контакты элементов питания к каждой банке. Проводка осуществляется при помощи паяльника, при этом перед соединением нужно проверить полярность тестовым устройством. Подключение проводится параллельным методом – это позволяет увеличить объем готового внешнего аккумулятора.

При сборке конструктивных элементов задействуются только крайние контакты на каждом источнике, средние – не используются, так как контролируют температуру АКБ. Аналогичным образом подключаются остальные банки.

Собранные аккумуляторные элементы и модуль управления зарядкой вставьте в пластиковый корпус с подходящим размером. Внутри него перед этим распределите соединительные провода и заднюю часть USB-гнезда.

Работу готового внешнего аккумулятора можно протестировать на любом мобильном устройстве. После этого соедините части корпуса и дополнительные крышки с помощью винтов или клея.

Из батареек

Для сборки простого внешнего аккумулятора из 4 батареек типа АА или АА необходимы следующие компоненты:

никель-кадмиевые элементы питания;
USB-разъем;
корпус;
2 пустые пачки от спичек;
коробка от фотопленки;
проволока;
кабель
скобы;
баночка из-под лекарств.

У пустых спичечных коробков отогните одну из стенок и склейте их вместе. В данную конструкцию поместите батарейки и закрепите их скотчем. С обратной стороны пачек сделайте электрические контакты из скоб, соединив их проволокой. Получившуюся конструкцию поместите в коробку от фотопленки. Измерьте тестером напряжение на выводе АКБ – оно должно быть чуть выше 5 В. У баночки от витаминов вырежьте дно и сделайте в нем отверстие для USB-гнезда. Вставьте его и припаяйте кабель, к которому подключены батарейки. Установите готовую конструкцию в корпус, подходящий по размерам, и закройте его. Протестируйте готовый повербанк на любом мобильном устройстве.

Повербанк из батареек.

Из автомобильной зарядки

Мощный портативный источник постоянного тока, предназначенный для восполнения емкости аккумуляторов ноутбуков, собирается на основе компонентов автомобильного зарядного приспособления для телефонов. Для сборки изделия потребуются элементы питания стандарта 18650, которые извлекаются из неисправных батарей для компьютерной техники.

Из имеющихся батарей собираются 2 банки, контакты соединяются последовательно. Суммарное напряжение каждой банки составит 14,8 В, для соединения элементов используется медный монолитный кабель, который крепится к полюсам при помощи припоя. Рекомендуется использовать провод сечением не менее 0,5 мм², который обеспечит передачу повышенной мощности и гарантирует надежность соединения.

Блоки устанавливаются в пластиковый бокс, для фиксации элементов применяется термоклей. В качестве корпуса рекомендуется использовать пластиковый бокс от реле, устанавливаемый в автомобилях. Материал стенок обладает повышенной прочностью, крышка устанавливается на винтах через резиновый уплотнительный кант, предотвращающий попадание воды на элементы питания и контроллер.

В стенках кожуха предварительно прорезаются технологические отверстия для дополнительных элементов (портов USB и трехпозиционного переключателя).

Выходы от батарей припаиваются к клеммам выключателя, шнуры выводятся к контроллеру от автомобильного зарядного блока. Затем подключается блок разъемов USB, все точки соединения изолируются специальной поливинилхлоридной трубкой или изоляционной лентой.

Кабели укладываются в пустоты между элементами, для крепления применяется термический клей или пластиковые хомуты. Затем на место ставится крышка и производится тестирование зарядного устройства, емкости хватает на 2-3 зарядки сотового телефона.

Существуют специальные боксы, рассчитанные на размещение 8 элементов стандарта 18650. При применении заводского кожуха нет необходимости соединять элементы питания проводами, в нижней части кожуха предусмотрены металлические контактные пластины.

Дополнительным достоинством бокса является фиксация источников тока пружинами контактов и специальными выступами на крышке. К недостаткам изделия можно отнести срок его поставки (оно производится в Китае) и хрупкость защелок, расположенных по периметру секций бокса.

Внутри корпуса установлен штатный контроллер зарядки, на внешней стороне предусмотрены порты USB, рассчитанные на ток 1 и 2 А. Для зарядки элементов имеется отдельный вход, снабженный контрольным диодом. Для поддержания выходного напряжения на уровне 4,85-5,0 В используется штатный регулятор. В конструкции предусмотрен регулятор зарядки элементов, автоматически разрывающий цепь питания.

Миниатюрный Power Bank для вашего гаджета.

При изготовлении самодельного блока зарядки возможно расширить функциональные возможности устройства, разместив на кожухе светодиоды. Источники света устанавливаются в заранее просверленные отверстия, для фиксации используется термоклей, который дополнительно герметизирует устройство.

Затем лампы соединяются в общую цепь, которая подключается к батарее через переключатель. Устройство применяется одновременно как фонарик и как блок зарядки, количество и схема расположения лампочек могут быть произвольными.

https://youtube.com/watch?v=GPmZF2eC4ko

Модуль TP4056A:

Это недорогое решение для зарядки одного литий-ионного аккумулятора любого типа. Мобильные батареи, элементы 18650 NMC, литиевые аккумуляторные батареи и т. Д. Разъем micro B и легко регулируемый регулятор выходного тока 1 А делают его надежным выбором для зарядки любых батарей малой емкости. Его можно подключить к любому мобильному зарядному устройству на розетке или к любому кабелю USB – Micro B. Он состоит из интегрированной архитектуры переключателя нагрузки PMOS, что снижает общее количество дополнительных компонентов.

Модуль также имеет два индикатора: красный светодиодный индикатор (L1) для индикации текущего состояния зарядки. Светодиод синего цвета (L2) указывает на завершение зарядки. Этот модуль может работать при высокой температуре окружающей среды, поскольку тепловая обратная связь может регулировать ток заряда. Напряжение заряда составляет 4,2 В, а ток можно регулировать путем замены резистора в модуле. Но при покупке ток по умолчанию будет 1А.

Схема защиты включает:

1. DW01x – ИС защиты одноэлементной литий-ионной батареи с функцией управления двойным полевым МОП-транзистором. Ниже приведена схема тестирования приложения, представленная в таблице данных.

2. FS8205A – Двойной N-канальный полевой МОП-транзистор с общим стоком. Также низкое сопротивление стока к истоку. Затвор полевого МОП-транзистора управляется через микросхему DW01A.

Таким образом, DW01A обеспечивает контроль над перезарядкой, над разрядом и перегрузкой по току, управляя полевым МОП-транзистором через схему.

Вывод

Стоит ли самостоятельно собирать аккумулятор? Во-первых, для этого нужны соответствующие навыки и достаточно большое количество свободного времени.

Но даже если они есть – необходимо найти все компоненты устройства, и если батареи из неработающих аккумуляторов найти достаточно просто, то контроллер заряда в большинстве случаев придется покупать.

Учитывая стоимость контроллера, выхода под USB и, в некоторых случаях, преобразователя, экономическая целесообразность самостоятельной сборки представляется минимальной.

Но если по какой-то причине такие компоненты имеются под рукой, тогда дополнительный повер банк не будет лишним.

Богдан Вязовский

“Мы живем в обществе, где технологии являются очень важной частью бизнеса, нашей повседневной жизни. И все технологии начинаются с искр в чьей-то голове

Идея чего-то, чего раньше не существовало, но однажды будет изобретено, может изменить все. И эта деятельность, как правило, не очень хорошо поддерживается”

Power Bank своими руками
