Принудительная вентиляция в гараже своими руками

Необходимость вентиляции в гараже

Вентиляция в гараже нужна усиленная для вывода автомобильных газов

Потребность в обустройстве эффективной вентиляции гаражного помещения объясняется несколькими причинами, важнейшие из которых:

• вентиляция в гараже надежно защитит все расположенные внутри конструкции и предметы от негативного воздействия сырости и конденсата;
• вытяжка позволит выводить наружу токсичные смеси, представленные выхлопными газами и парами топлива, отработанных масел, растворителей и т. п.

Первый случай особенно важен зимой, когда влажность в помещении заметно превышает установленную норму. Она опасна для хранящихся в яме продуктов и является основной причиной образования ржавчины на кузове автомобиля и металлических элементах конструкции.

Технология организации естественной вентиляции

Итак, рассмотрим, как правильно сделать вентиляцию в гараже.

С этим видом вентиляции всё достаточно просто: на этапе строительства проектируются отверстия в стенах – в одни воздух будет входить, через другие выходить.

Процесс регулируется разницей температуры и давления.

Забор воздуха с улицы происходит на высоте 10-15 см. от пола, воздух проходит по небольшой трубе, которая располагается на высоте 40 см. от земли.

В идеале, расположение приточного входа должно быть там, где чаще и сильнее дует ветер. Но часто это бывает проблематично, и эффективность циркуляции снижается.

Для бурения готовых кирпичных стен применяют перфоратор.

Отток, напротив, делается как можно выше (около 10 см. от потолка или в потолке) и в противоположном углу гаража. Выход выводится на крышу, высота трубы 50 см.

Пустоты между трубами и стенами заполняются герметиком, пригодным для использования с разнородными материалами.

На вход ставится сетка от грызунов и насекомых, на выход – крышка-гриб, чтобы защитить от осадков.

Зимой неутеплённые трубы обмерзают и забиваются инеем. Качественное утепление, наличие задвижек и чистка сделают вентиляцию работоспособной, но добавят работы владельцу.

Минус системы в том, что она подвержена капризам погоды. В жару система перестаёт работать, пока уличная температура не станет ниже, чем в гараже.

Как сделать вентиляцию в гараже. Улучшение естественной вентиляции.

Существует два способа улучшить вентиляцию в гаражном боксе:

1. Прогрев воздухоотводящий канал:

Существует несколько способов сделать это:

• В летний период достаточно покрасить трубу отвода в тёмный цвет (лучше чёрный). Чёрные стенки канала будут лучше всего поглощать солнечные лучи и соответственно прогревать воздух.
• Осенью и зимой прогреть вытяжной канал можно с помощью обычной лампочки накаливания. Но так как выделяемого ею тепла может не хватить на прогрев всего канала, то обязательно необходимо его теплоизолировать. Стоит отметить, что энергосберегающие лампы для этой цели не подойдут. В следствие того, что выделяют гораздо меньше тепла.

2. Установив вентиляционный дефлектор

Можно увеличить вытяжку воздуха примерно на 20 процентов. Работа дефлектора основана на законе Бернулли. Данное устройство включает в себя следующие части:

1. Стакан (диффузор) устанавливает разницу давления воздуха и увеличивает вытяжку. Выполнен в виде конусообразной трубки.
2. Колпак или зонт, выполняет защитную функцию. Препятствует проникновению в дефлектор осадков и мусора.

Корпус устройства выполнен в виде цилиндра. С его помощью создаются участки пониженного давления.

Наиболее часто используемые в России дефлекторы ЦАГИ, флюгерообразные, тарельчатые, ротационные. Эффективность работы прибора напрямую зависит от наличия ветрового потока. При его отсутствии эффективность дефлектора практически нулевая.

Как сделать вентиляцию в гараже своими руками: обустройство естественной системы

Такого рода вентиляционная система проста в установке. Воздушные массы выводятся из гаража через одни отверстия и подаются с улицы через другие. Благодаря разнице физических показателей давления и температуры, процесс воздуховода сам себя регулирует.

1. Проем, через который будет поступать воздух снаружи, должен находиться примерно в 15 см над полом. Для подачи воздуха будет достаточно небольшой трубы, которую необходимо расположить на уровне не выше 40 см относительно земли.
2. В идеале входное отверстие для подачи воздуха стоит размещать на продуваемой ветрами стороне. Воздухообмен в гараже в этом случае будет более эффективным.
3. Если требуется просверлить уже возведенные кирпичные стены, используйте перфоратор.
4. Отвод воздуха, напротив, должен располагаться в более высокой точке — на потолке или в 10 см от него.
5. Для конструкции воздухоотвода необходимо использовать трубу длиной не менее полуметра, чтобы подвести отвод на поверхность крыши.

Строго следуйте инструкции.

Вытяжка из канализационных труб в гараже: проектирование

Наиболее важной частью расчетов является определение длины трубы и площади поперечного сечения

1. Тяговый эффект будет тем сильнее, чем длиннее и шире труба. Это справедливо как для естественных, так и для искусственных систем.
2. Та же формула используется для расчета количества труб. Если одной трубы недостаточно, установите рядом с ней другую или используйте трубу большего размера.

Вентиляция в гараже из канализационных труб: инструменты и материалы

Для установки системы вентиляции понадобятся обычные инструменты, которые можно отыскать в столе или приобрести в магазине строительных материалов. Среди них:

• молоток;
• нож (как обычный, так и специальный для резки ПВХ-труб);
• дрель или отвертка для крепежа;
• перфоратор.

При возведении системы воздухоотвода на крыше могут потребоваться кирпичи, цемент и другие соответствующие стройматериалы. Поскольку даже самые старые кирпичи в стене могут быть крайне прочны, буровая машина станет незаменимым инструментом для ремонта.

Перфоратор понадобится обязательно.

Устройство в гараже естественной вентиляции: пошаговая инструкция

На весь процесс бурения в стене проема нужного размера со свободным выходом на улицу уйдет около часа. Инструкция по созданию естественной вентиляции:

1. Первым делом в отверстие вставляется подготовленная труба и в нее протягивается удлинитель для крепления поворота и наконечника системы. Подойдет дымоуловитель небольшого размера. Его также можно соорудить из старого или недорогого абажура от светильника.
2. Канальный вентилятор, который относительно просто включить в систему, будет питать вытяжку согласно описанному методу. Если найденный вентилятор слишком мал относительно диаметра трубы, обмотайте его поролоном, предварительно протянув кабель через отверстие в стенке коммуникации.
3. Для проверки тяги включите генератор и поднесите пламя зажигалки к выходному отверстию трубы. Вытяжка, сделанная своими руками, может притянуть даже салфетку, если следовать всем указаниям.

Понадобится пластиковая труба.

Типы вентиляции

Чтобы воздух беспрепятственно входил и покидал помещение, достаточно смастерить воздуховод из канализационных труб. Тёплый поток кислорода обычно поднимается вверх, а более холодный стремится занять место внизу — так происходит движение воздушных масс.

Плюсы естественной циркуляции:

• надёжная работа;
• бюджетный вариант;
• бесшумность;
• длительная эксплуатация;
• отсутствие затрат на источники энергии.

Минусы естественной циркуляции:

• в летнюю пору неэффективна из-за небольшой разницы температур;
• для создания разницы давлений требуется соблюсти между приточным и выходным отверстиями расстояния в 3,5–4 м;
• необходимость установки с учётом розы ветров — там, где преобладает ветер.

Плюсы механической циркуляции:

• работа в любых погодных условиях;
• возможность контроля и изменения параметров воздухообмена;
• организация тёплого притока воздуха;
• использование в цокольном гараже.

Минусы механической циркуляции:

• необходимость покупки вентиляторов, датчиков, заслонок;
• энергозависимость;
• необходимость квалифицированного обслуживания.

Плюсы комбинированной циркуляции:

• возможность установки обычного бытового вентилятора на вытяжку;
• экономичность и удобство использования по сравнению с принудительной;
• использование механической вентиляции по необходимости.

Требования к гаражной вентиляции

Гараж – технологически опасное место для нахождения в нём человека.

Из-за стеснённых условий, нагромождения приборами быта и наличия ямы или подвала помещение должно отвечать минимальным нормам, применяемым при проектировании и размещении устройств, полок, навесов, стеллажей, освещения и вентиляции.

На этапе планирования и проектирования строительства гаража в проектной документации должен быть отражен пункт «вентиляция». Множество факторов, а также их резкие отличия, имеют большое влияние при составлении плана вентиляции гаража.

1. Территориальное расположение здания гаража.
2. Наличие или отсутствие соседствующих строений.
3. Присутствие отопительных приборов в помещении гаража.
4. Размещение подвального помещения под зданием.
5. Этажность строения (наличие комнаты отдыха).
6. Размещение внутри гаражного помещения устройств, при работе которых требуется обеспечения непрерывного функционирования принудительной вентиляции.
7. Наличие или отсутствие окон в гараже.

Система принудительной циркуляции воздуха

Погодные условия не влияют на механическую систему вентиляции в помещении гаража, но она полностью зависима от подачи электроэнергии. При этом принудительная вентиляция может иметь выходы венткаалов в любой части гаража и поддерживать норму воздухообмена на все сто процентов.

Составляющие системы принудительной циркуляции воздуха в гараже:

• конструкция приточной установки состоит из фильтра, электрического обогревателя и вентилятора
• модуль вытяжной установки имеет в своей конструкции два вентилятора или специальный канальный агрегат.

Воздух в принудительной вентиляции до поступления в гараж очищается и нагревается (если это необходимо), а грязный выводится через несколько независимых воздуховодов или одним, объединённым на выходе.

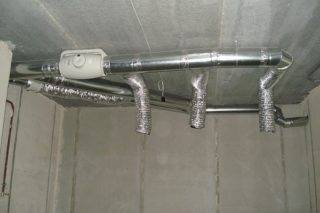

Монтаж принудительной вентиляции

Принудительная вентиляция в гараже своими руками успешно монтируется на основе предварительного расчета всего оборудования.

Размер вентиляционных отверстий можно рассчитать как по основной формуле, описанной выше (в расчете естественной вентиляции), так и по другой, подходящей для монтажа одноканального воздухообмена. При расчете отверстий необходимо знать третью часть площади гаража, так как она должна быть равна сумме величин всех предполагаемых отверстий.

Можно упростить монтаж принудительной вентиляционной системы, используя моноблок, который объединяет вытяжку загрязненного и подачу свежего воздуха с улицы. Есть возможность сэкономить, приобретая моноблок с пластинчатым рекуператором тепла воздуха. Данный аппарат потребляет наименьшее количество энергии (по сравнению с другими приборами для создания принудительной вентиляции).

Необходимо учесть, что только принудительная вентиляция способна делать нормативную смену воздуха в подземных гаражах и только она зимой отлично справится с поступающим низкотемпературным воздухом, не создавая перепадов температур и крайне вредных сквозняков.

Особенности гаражного воздухообмена

Хорошая вентиляция в гаражном боксе помогает избежать проблем с автомобилем. Например, в холодную и дождливую погоду, заезжая в гараж, автомобиль приносит с собой огромное количество влаги. Из-за маленького пространства помещение быстро наполняется влагой. Если объём влажного воздуха не меняется хотя бы 6 раз в час (в идеале — все 10), то автомобиль в скором времени заржавеет.

Зимняя температура для автомобиля должна составлять +5 градусов в отапливаемом боксе. Эта особенность должна учитываться при установке вентиляции, хотя СНиПы разрешают не включать отопительные приборы. Автовладелец выбирает нормы для своего гаража сам.

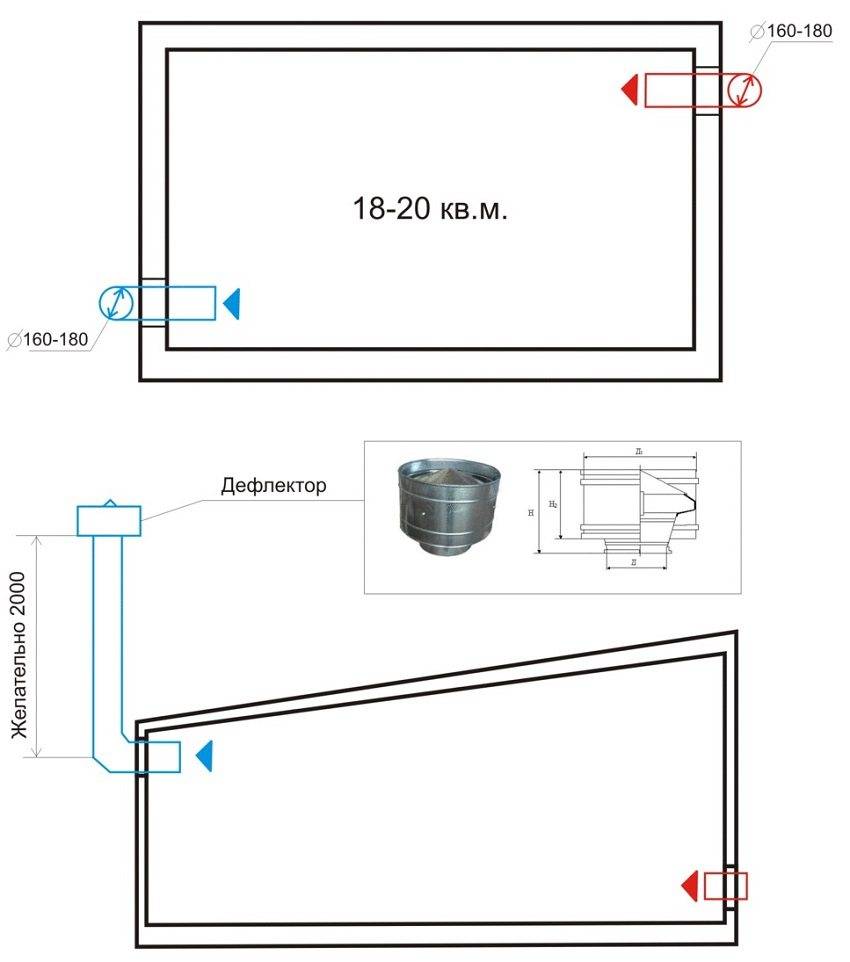

Существует норматив воздухообмена в гаражном помещении — это 150 кв. м/ч на каждое машино-место. Это несложная задача и базируется на следующих пунктах:

• определяется диаметр воздуховодов;
• первый воздуховод выставляется на приточку;
• второй помещается на вытяжку (посмотреть советы по установке вытяжки своими руками с отводом в вентиляцию и без него можно здесь).

Происходит произвольное обновление воздушных масс. Это идеальный пример для нормального климата. В резко континентальных условиях требуется тщательно подходить к вопросу установки вентиляции.

Погреб в гараже — вентиляция

На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.

Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха. А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.

Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.

Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару.

Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003, в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

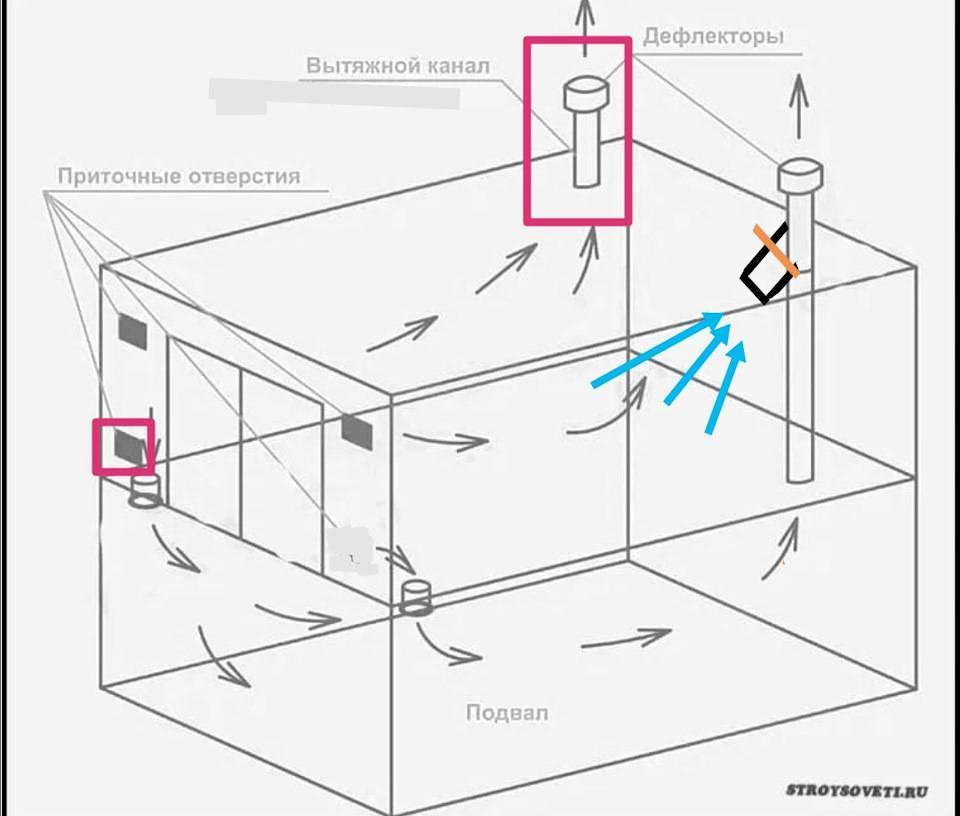

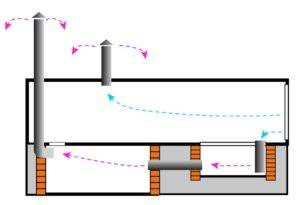

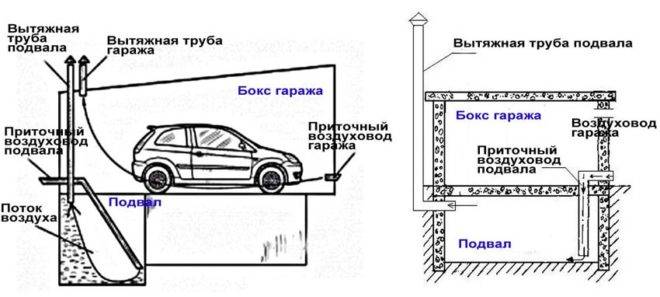

Правильная вентиляция в гараже с подвалом — схема:

Естественная

Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:

• естественная, когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
• принудительная, использующая вентиляторы.

Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию. Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).

Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно быстро и дешево. При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку, чтобы через него внутрь гаража не проникли грызуны или птицы.

Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов. Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.

Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.

Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.

Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

ВАЖНО: Зимой внутренние стенки труб могут покрываться инеем и льдом, а это может привести в итоге к закупорке вентиляции. Во избежание следует утеплять вытяжку в гараже с подвалом и регулярно прочищать ее от снега и льда в холодное время года

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно

Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции.

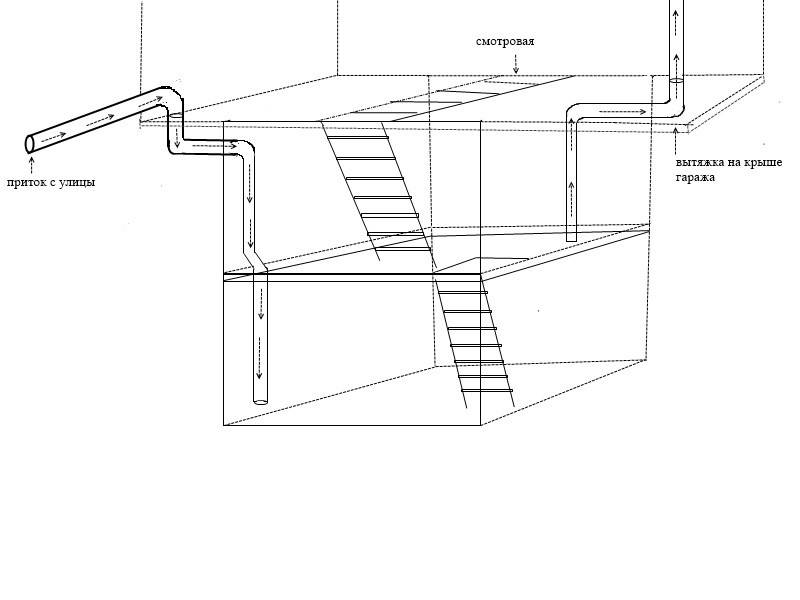

Вентиляция смотровой ямы в гараже — схема:

Материалы и оборудование для устройства вентиляции в гараже

Конечно, самой важной частью вентиляции являются воздуховоды. А чтобы не переплачивать за их покупку, многие устанавливают в гаражах вентиляцию из канализационных труб

При этом, помимо дешевизны этого материала, он еще и достаточно надежен, поэтому его использование наиболее оптимально. А теперь попробуем сравнить стоимость не только воздуховодов из разных материалов, но и вентиляторов, которые могут не только нагнетать или вытягивать воздух, но и нагревать его. Для начала рассмотрим трубы для вентиляции гаража.

Имя	Размер	Материал	Стоимость, руб.
Труба	110х3000	ПВХ	400
Труба	110х3000	Латунь	1100
Воздуховод	250х1000	Алюминий	340
Воздуховод	204x60x1000	Пластик	160

Давайте теперь рассмотрим различные типы воздуходувок.

Имя	Модель	Выход	Стоимость, руб.
Воздуходувка с подогревом	Прана-250	650 м3/ч	51000
Вентиляция свежего воздуха	Селенга	600 м3/ч	38000

Поэтому покупка отопительного агрегата является дорогостоящим мероприятием. По этой причине вам стоит подумать о том, чтобы сделать его самостоятельно. В конце концов, обычный вытяжной вентилятор в гараже обойдется гораздо дешевле. Тем более что их предложение на полках российских магазинов достаточно широко. Средняя цена, за которую можно купить вытяжной вентилятор для гаража, колеблется от 1500 до 4000 рублей.

Ассортимент пластиковых труб для вентиляции

Полезные советы от мастеров

Мастера советуют придерживаться правил при установке вентиляции:

• проводить расчёт внутреннего сечения вентиляционных труб;
• для усиления воздушной тяги делать меньше отводящее отверстие, чем приточное;
• приток располагать снизу, а вытяжку — сверху;
• проёмы стараться диагонально располагать возле коротких стен гаража (будет захвачено больше воздушного потока воздуха);
• придерживаться расстояния притока от пола примерно в 10–15 см, вытяжку монтировать внутри потолка или внутри стены в 10–15 см (больше о том, как сделать вытяжную вентиляцию своими руками, читайте тут);
• соблюдать одинаковое внутреннее сечение всего вентиляционного канала, тогда воздух беспрепятственно будет проходить по всему устройству;
• воздуховоды оснащаются заслонками для регулировки объёма поступающего воздуха, особенно актуально их устанавливать на зиму.

Своими руками соорудить вентиляцию в гараже несложно. Нужно знать, какие инструменты и оборудование приготовить, составить план и схему действий и приступить к выполнению задуманного

Важно учесть, что материалы нужно выбирать качественные, не экономить на их приобретении

Вентиляция в гараже с подвалом

Чуть сложнее дело обстоит в гараже с подвалом. Выход приточной трубы должен быть раздвоенным. Один выходит в подвальное помещение, второй на уровне пола гаража. Вытяжка тоже понадобится двойная. Первый конец уходит в подвал/погреб, второй монтируют под потолком.

При этом следует помнить, что располагать входы/выходы необходимо на противоположных углах. Систему лучше сделать комбинированной — установить вентилятор.

К вопросу вентиляции нужно подходить с полным вниманием, так как от нее зависит ваше здоровье и сохранность имущества. Наиболее дешевым вариантом является естественная вентиляция, но ее эффективность остается под вопросом

При ограниченном бюджете рекомендуется остановить свой выбор на комбинированной системе. Если же позволяют средства, то гараж лучше всего оборудовать модулями или моноблоком.

Для чего нужна вентиляция гаража и подвала в нем

Список задач, которые решает сеть воздухообмена, широк. Монтаж вентиляции в гараже поможет:

1. Удалить из пространства влагу. Она попадает в помещение на кузове и деталях авто, оседает конденсатом в период таяния снега и пр.
2. Удалить выхлопные газы, другие химические соединения.
3. Обеспечить комфортный температурный режим, очистить воздух от механических и органических загрязнений.

Система воздухообмена необходима для проведения ремонтных работ с применением ЛКМ и едких веществ. Благодаря налаженной сети не придется открывать двери зимой – вся отработка вытянется через воздуховоды.
