Функции и конструктивные особенности привода для поворотных ворот

Интенсивность эксплуатации

Интенсивность выражается в процентах. Привода разделяются на 3 типа:

• интенсивность 25-30% (CAME BX 608, Alutech RTO-500, Alutech RTO-1000,) Подходят для бытового использования.
• интенсивность 50-70% (CAME BKS12, Doorhan Sliding 800, Doorhan Sliding 1300). Подходят для бытового использования и для установки на въезды общественных территорий.
• высокоинтенсивные (CAME BXL, CAME BX-246). Подходят для лёгких ворот на въездах в садоводства, общественные территории.

На практике – если установить привод с интенсивностью 25-30% на въезде в садоводство, то он перегреется, сработает термозащита и придётся ждать остывания двигателя.

Мастерим врата самостоятельно

Раздумывая о том, какие ворота лучше поставить в свой гараж, вы можете пойти по одному из двух путей. Можно соорудить подъемные ворота полностью своими руками или приобрести готовый комплект и самостоятельно установить его в гараж. Если вы выбрали первый вариант, вам нужно будет учесть некоторые важные моменты.

Для начала вам нужно будет тщательно провести необходимые замеры, определиться с параметрами конструкции и составить чертеж. Лучше всего своими руками изготовить ворота с шарнирно-рычажным механизмом, схема которого представлена ниже.

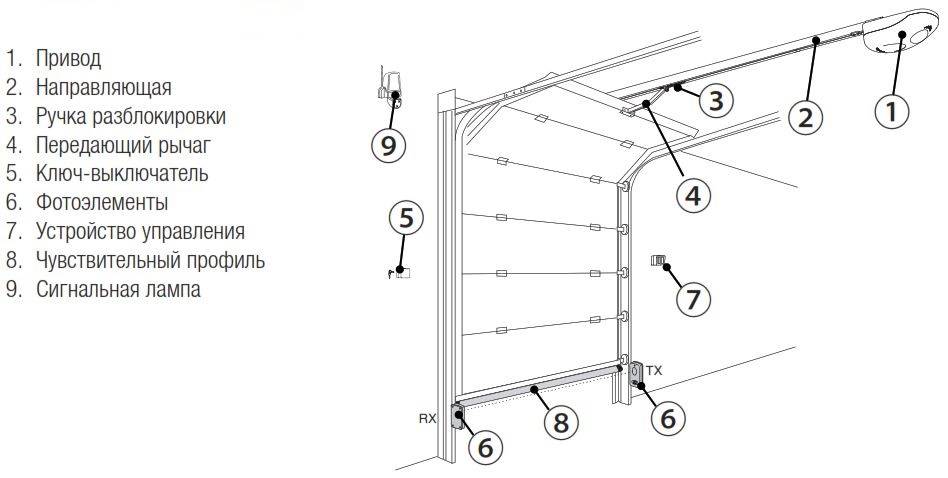

Элементы секционных ворот

Делая чертеж, вы можете воспользоваться уже готовыми рисунками, наиболее понятный и полный изображен ниже.

Схема установки ворот

Исходя из этого чертежа, вам останется лишь подставить цифры своих замеров и приступать к работе. Для строительства вам понадобятся такие материалы и инструменты:

• строительный уровень и рулетка;
• металлические листы для формирования полотна створки;
• аппарат для сварки;
• электрическая ножовка по металлу;
• дюбеля и кронштейны;
• электродрель;
• металлические профили и уголки.

Подготовив все эти элементы, начните работу с изготовления каркаса для створки. Для этого возьмите профили нужной длины и расположите их на ровной поверхности так, чтобы получился квадрат или прямоугольник, соответствующий величине проема. Затем сварите углы.

Хорошо проварить уголки

Теперь возьмите металлические листы и приложите их к готовому каркасу по всему периметру, приварите все места соприкосновений.

Когда створка готова, вам нужно будет сделать направляющие. Возьмите металлические профили нужной величины и соедините их уголком, приварив места стыков. У вас выйдут две угловые направляющие, которые нужно закрепить в проеме с помощью дюбелей или сварки в случае, если установлена металлическая рама. Верхние концы направляющих нужно будет соединить между собой, приварив горизонтальную балку.

Теперь приварите кронштейны с роликами к верхним уголкам готовой створки. Вставьте ролики в направляющие.

С двух краев полотна прикрепите пружинно-рычажные механизмы.

Установите рычажный кронштейн посередине верхней части створки.

В заключение установите привод и центральный профиль на потолок и проведите через него трос, один край которого закрепите к самому приводу, а вторую сторону к рычажному кронштейну.

Теперь ваши подъемные ворота в гараж полностью готовы. Осталось проверить работоспособность всей системы.

Как видите, соорудить своими руками такие гаражные ворота не так сложно. Главное, проводите точные замеры и будьте внимательны при монтаже направляющих. Учитывая эти нюансы, вы оборудуете свой гараж надежным изделием, которое прослужит долгое время.

Принцип работы консольных ворот

Главную работу в консольных воротах выполняет механизм, который передвигается по специальным тележкам, приваренным к свае.

В сети можно встретить разные чертежи раздвижных ворот, которые могут отличаться сложностью и наличием дополнительных узлов.

Тележки, которые выступают главным узлом конструкции содержат в себе 8 подшипников с комплектом прочных металлических или пластмассовых роликов. Направляющие заключены в надежную оболочку, которая препятствует проникновению влаги в механизм, что увеличивает срок службы механизма.

В среднем, раздвижные ворота, с фото которых можно ознакомиться далее, должны выдерживать примерно 50 тыс. циклов использования.

Если брать за основу среднюю частоту использования в частных домах, получиться примерно 20 лет работы. К тому же при установке таких конструкций нет ограничений на высоту проезжающей машины.

Шаг №6. Обшивка полотна

После закрепления первого листа в накладку на него устанавливается второй лист. Так продолжается до последнего листа

Данный этап работ будет в том случае, если устанавливаются откатные ворота с обшивкой. Необходимо монтировать профлисты на раму.

1. Монтаж нарезанных листов начинается с передней кромки.
2. Лист вложить внутрь периметра рамы и закрепить обрешетку саморезами по металлу (как вариант, заклепать).
3. После закрепления первого листа внакладку на него устанавливается второй лист. Так продолжается до последнего листа.
4. Если он не укладывается в периметр, то следует подрезать его по размеру.

Подключение электрической части автоматизированных распашных ворот своими руками

Монтаж

Механизм, заставляющий работать створки, лучше всего изготавливать из материалов с легким весом, что сделает нагрузку на изделие более низкой, тем самым продлив его продолжительное использование. Далее выбирается механизм, который применяется для открытия створки. Шарнирно-рычажный является самым распространенным из-за своей простоты, а также надежности. Можно также выбрать механизм на противовесах. Его используют при возведении габаритных тяжелых ворот.

К следующим этапам монтажа относятся:

• Сборка коробки из трех брусьев, скрепленных между собой уголками или металлическими пластинами. Брусья углубляют в пол не менее чем на 2 см.
• Устанавливаются шарниры. Вверху под крышей устанавливают верхний кронштейн.
• Изготавливают створки, обрезая металлические уголки до необходимой длины. Из них при помощи сварочного аппарата делают раму, в которую монтируются элементы створки и все закрепляют шурупами.

• Установка рельсов – части изделия, внутрь которой заводят шарнирные ролики. Они должны легко и нормально перемещаться.
• Для закрепления подъемного механизма предварительно монтируют створки.
• Крепление шарнирного механизма к створке. Для этого наживляются шарниры. Рычаги должны передвигаться свободно и располагаться параллельно друг другу.
• Соединение противовесов и пружин, устанавливаемых на направляющем кронштейне. Пружины необходимо крепить слева и справа от створки параллельно.
• Устанавливаются накладки на торцах изделия.
• Штукатурят стыки.
• Монтируют замок. Управлять процессом открытия ворот можно и с помощью пульта.

При установке изделия необходимо:

• измерить и изготовить раму;
• измерить диагональ всего проема;
• элементы каркаса полотна нужно прихватить с помощью сварочного аппарата, чтобы створка легко проходила, а зазоры были минимальными;
• сварить аппаратом перемычки и все рамы;
• поставить перемычки;

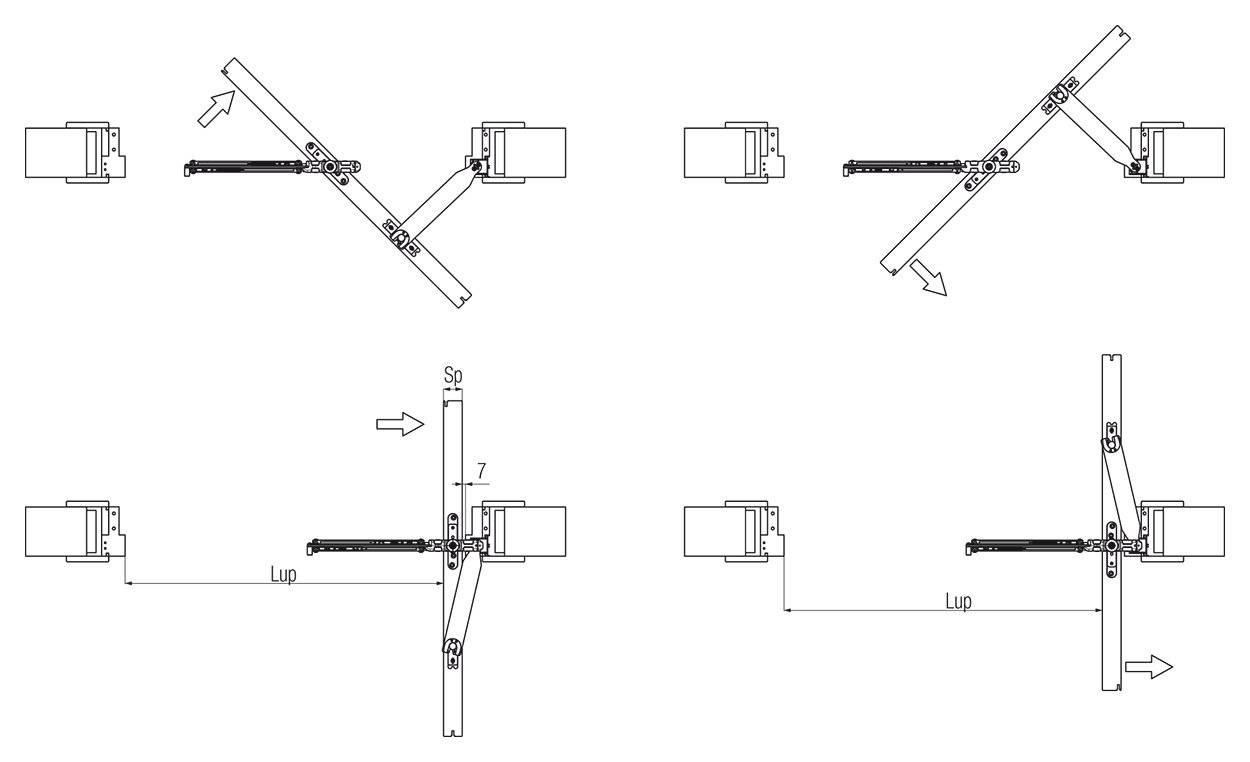

Подготовка ворот и мест крепления

Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надёжных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.

При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне

Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства

Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищённой территории. В проёме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.

На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.

Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.

Передача при помощи приводного ролика

Есть еще один тип электропривода, при котором основную задачу выполняет прижимной ролик. Такого плана механизм сложнее смонтировать самостоятельно, вместе с тем он удобен тем, что не требуется размещать на воротах дополнительные аксессуары. Кроме того, такой механизм не подвергается загрязнениям и образованию ледяного налета.

Принцип работы прижимного ролика состоит из нескольких пунктов:

1. К наружной стенке рельсовой направляющей прижат ролик, защищенный резиновой покрышкой.
2. Усилие обеспечивается за счет силы сжатия пружины, которая установлена на шпильке толкателя
3. Оси вала закреплены к полкам П-образного кронштейна.

Чтобы компенсировать давление, создаваемое вращающимся колесиком на воротное полотно, с противоположной стороны от рельсовой направляющей крепятся два идентичных колесика.

Принцип работы роликового механизма.

Советы при выборе деталей для конструирования прижимного ролика:

Варианты передачи крутящего момента на ролик:

1. Клиноременная передача предусматривает закрепление шкива на основание колеса с использованием 3 шпилек М12 и дает возможность задействовать пару открытых шестерен при наличии возможности надежного их крепления.
2. Вращающееся колесико можно установить на валу преобразователя или мотора, предварительно достав подшипники из основания колеса. При этом недопустимо, чтобы на осевой вал колесика воздействовал натяжной механизм, поскольку это сразу приведет к поломке. Сила воздействия должна быть направлена на основание корпуса преобразователя, свободно вмонтированного в прорезях станины.

Четвертый вариант привода ворот (рабочий)

Для привода откатных ворот, решил использовать моторедуктор стеклоочистителя ВАЗ, от НИВЫ, они идентичны в других моделях, от 01 до 07 ВАЗов, стоят около 1000 рублей новый, на разборке можно купить от 300 до 500 рублей.

На этот двигатель нужно установить велосипедную звездочку, для этого нужны штатные шлицы с трапеции дворников. Приварил их к звездочки как можно ровнее, отрезал лишнее.

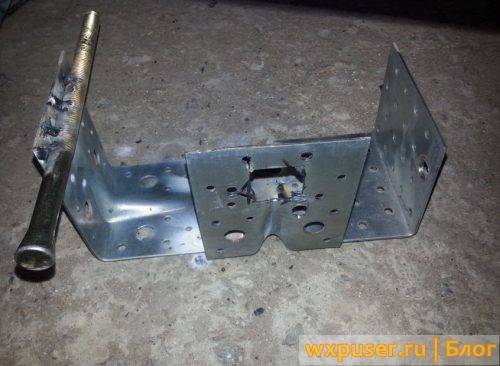

Далее сделал кронштейн для крепления двигателя от дворников к воротам, точнее к площадке рядом с воротами. Сделал его из трех уголков (перфокрепеж), остались после постройки каркасного дома. Так же приварил натяжитель цепи из анкера.

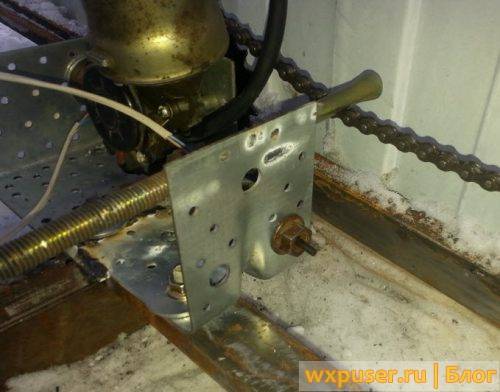

Далее прикрутил двигатель

Установил звездочку

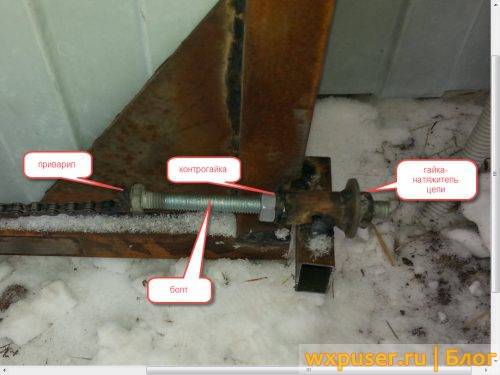

К площадке, подготовленной во время установки самих откатных ворот, приварил два болта, шляпками вниз, для того чтобы закрепить привод

Прикрутил привод ворот, подложил шайбы на всякий случай. Цепь у меня уже была установлена, просто немного поэкспериментировал с ее натяжкой.  На фото ниже, крепление цепи к воротам с возможностью регулировки натяжения цепи.

Следующее фото — левая часть ворот, где цепь закреплена на саморез к профильной трубе, саморез по металлу вставил прям в звено, и закрутил в кронштейн из профильной трубы, лишнее намотал вокруг кронштейна

Концевики я поставил еще до того как прикрутил привод, в тепле это приятнее делать, чем на морозе (см так же статью автоматика для ворот). Провода на моторе стеклоочистителя, к которым нужно подключить питание, нашел опытным путем, там всего четыре провода, черный масса, второй искал методом тыка (в колодке находится по диагонали от черного).

Теперь нужно просто подключить автоматику, о которой я писал ранее, (ссылка выше)

Автоматику спрятал в пластиковую коробку, с крышкой, герметичная вроде бы. В качестве стойки под эту коробку, приварил профильную трубу к кронштейну (см. фото ниже). Сначала хотел повесить на забор, рядом с воротами, но тогда бы ворота перекрывали бы приемник, в следствии чего бы дистанция управления сократилась бы до 10-15 метров (в лучшем случае). Сейчас дальность действия брелоков внутри двора около 30-40 метров, за воротами около 15-20 метров, профлист сильно сокращает расстояние действия брелока.

Видео работы откатных ворот, управляемых автоматикой из китая.

Видео работы ворот снаружи

Ворота работают уже около недели двух недель три недели больше месяца в общем работают нормально (причем температура опускалась ниже 30 градусов), пока проблем не выявлено. Дополнительных запирающих устройств ставить не стал, редуктор не дает откатит ворота руками, конечно если приложить усилие побольше, то можно сдвинуть створку, но тогда замкнется концевик, и ворота опять закроются.

Бюджет автоматизации вместе с воротами около 4000 рублей.

PS Думаю что если использовать малооборотистый мотор, например как у меня в последнем (рабочем варианте), то идея с тросами не так уж и плоха, стоимость тросов копеечная, монтаж тоже прост, так что если нет цепи и звездочки, то можно попробовать реализовать вариант с тросами. Повторю принцип такого привода: груз через блочки тянет постоянно ворота на открывание, а мотор мотает трос на закрывание, только не наоборот, потому что тогда ворота можно без труда открыть снаружи, концевики ставим так же как и в моем варианте с цепью.

UPD от 05.12.2016

В выходные шел снег, в профиль по которому катаются подшипники подвесных ворот попал снег, в результате чего ворота стали плохо открываться, привод не справлялся и ворота останавливались, пришлось в срочном порядке делать защитный козырек на направляющий профиль.

Защитный козырек сдделал из П-образного профиля для гипсокартона 40*100*40 мм, прикрутил на саморезы по металлу. Понадобилось 2 шт.

(Visited 10 821 times, 1 visits today)

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Автоматические ворота: особенности, достоинства и недостатки

Если не брать во внимание чересчур оригинальные конструкции, то все существующие ворота можно разделить на три группы:

• откатные;
• распашные;
• гаражные.

Распашные конструкции имеют самую богатую историю и знакомы всем по двум створкам, которые при помощи петель крепятся к боковым опорным столбам. Такие ворота отличаются простотой и надёжностью, но требуют места для открывания перед въездом на участок или во двор. Распахивающиеся створки являются незаменимым вариантом для узких проездов и в сравнении с другими конструкциями обладают максимальной надёжностью. Самый большой минус ворот этого типа заключается в повышенных требованиях к устойчивости боковых столбов. Недостаточная жёсткость стоек со временем приводит к их наклону, а это, в свою очередь, вызывает заклинивание створок. Недостатком является и то, что для их автоматизации потребуется пара синхронно работающих приводов, в то время как другие системы нуждаются лишь в одном исполнительном механизме.

Для автоматического открывания распашных ворот потребуется пара синхронно работающих приводов

Откатные ворота имеют полотно, которое можно отодвинуть в сторону буквально вплотную к забору. В зависимости от опорной поверхности, откатные системы делятся на три вида:

• консольные — полотно опирается на ролики, установленные на бетонном фундаменте за пределами площадки для проезда. Из всех откатных систем ворота с верхней направляющей и нижними роликовыми тележками сегодня считаются наиболее надёжными и практичными;

  Система «ролик-направляющая» для откатных ворот консольного типа

• рельсовые — створки опираются на ролики, которые передвигаются по установленной на проезжей части направляющей. Сегодня практически не используются, поскольку требуют идеально ровной площадки и постоянного ухода за рельсом;
• подвесные — с верхней направляющей, по которой на роликах передвигается створка. Их устанавливают там, где требуется полотно высотой более 2 м, а также при больших перепадах высот и на въездах для рельсового транспорта. При нехватке пространства по бокам от проезда подвесные ворота могут состоять из двух полотен.

Сдвижная система является наиболее практичной, поскольку не зависит от наличия места перед въездом.

Откатные ворота сегодня используются как в частных домовладениях, так и для оснащения автостоянок, открытых площадок и различных промышленных объектов

Что же касается минусов, то к ним можно отнести необходимость в обустройстве фундамента и более сложную, чем у распашных ворот, конструкцию. Кроме того, сдвигающееся в сторону полотно на узком участке не поставить — потребуется не менее 5 дополнительных метров в сторону от проезда. Несмотря на это именно откатные ворота легче всего поддаются автоматизации и отличаются самим высоким удобством и надёжностью в работе.

Хоть для обустройства гаража и подходят все описанные выше конструкции, «истинно гаражными» считаются подъёмно-поворотные, секционные и роллетные механизмы. Такие системы являются наиболее сложными для изготовления в кустарных условиях, поэтому домашними мастерами практически не используются.
