Ставим столбы
Наиболее популярный вариант материала для опор – металлические трубы. Устанавливаются они быстро, стоят недорого, надежные и служат долго.
Точный показатель заглубления подбирается в зависимости от типа грунта, климатических условий региона. Он должен быть ниже уровня промерзания почвы, чтобы опоры под действием морозного пучения не начало выталкивать наружу.
Металлические столбы допускается вкапывать, но гораздо надежнее их бетонировать.
Рекомендуем: «Пошаговая инструкция по бетонированию опор».
На устойчивых грунтах допускается выкладывать кирпичные, каменные опоры. В этом случае потребуется обустройство надежного фундамента.
Дерево в качестве опор не подойдет из-за низкой устойчивости в влаге, ограниченному сроку службы.
Забор из профнастила своими руками: фотоотчет
Строился забор от соседей и фронтальный. Общая длина 50 метров, высота 2,5 м. На фронтальный использован коричневый профлист, на меже — оцинкованный, толщина 0,5 мм, марка С8.
Кроме того пошли такие материалы:
- на столбы профилированная труба 60*60 мм, толщина стенки 2 мм, трубы 3 м длины;
- на столбы ворот и калитки ставили 80*80 мм со стенкой 3 мм;
- лаги 30*30 мм;
- каркас ворот и калитки 40*40 мм;
Готовый забор из профнастила своими руками строил один человек
Забор установлен на металлических столбах, между которыми затем залит цоколь. Он необходим хозяевам, так как перед забором планируется разбить цветник (сделанную под него ограду вы видите). Также он нужен, чтобы вода во время обильных ливней не заливала двор. Металлические листы крепятся не сразу от земли, а немного отступив. Этот зазор закрыт высечкой — лентой, которая остается на некоторых производствах. Это сделано специально, чтобы не перекрывать доступ воздуха, для того чтобы земля быстрее просыхала.
Вид изнутри на готовый забор
Подготовка металла
Первый этап — подготовка труб. Со склада труба приходит ржавая, чтобы она служила долго, приходится ржу счищать, потом обрабатывать «Антиржавчиной» и после красить. Удобнее сначала подготовить все трубы, прогрунтовать и покрасить, потом только начинать монтаж. Ржавчину счищали металлической щеткой, установленной на болгарку.
Трубы нужно очистить от ржавчины
Трубы на складе были только 6-метровые. Так как высота забора 2,5 метра, закопать нужно еще 1,3 метра, общая длина столба должна быть 3,8 метра. Чтобы сэкономить, разрезали пополам на 3-метровые куски, а недостающее доваривали разным металлоломом, имеющимся в хозяйстве: обрезки уголков, арматура, куски разных труб. Потом все зачистили, загрунтовали и покрасили.
Установка столбов
Первыми поставили два угловых столба. Ямы бурили купленным в магазине буром. Почва нормальная, на одну лунку глубиной 1,3 метра уходило около 20 минут.
Бур для лунок под столбы
Первый столб выставили горизонтально и так, чтобы он над грунтом поднимался на высоту 2,5 метра. Чтобы выставить второй, понадобилось отбить высоту. Использовали водяной уровень. Заливать его нужно так, чтобы не было пузырьков — из ведра, а не из-под крана, иначе он будет врать.
Выставили второй столб по отбитой отметке (нанесли на планку, которую поставили рядом с лункой) и забетонировали. Когда цемент схватился, между столбами натянули шпагат, по которому выравнивали все остальные.
Технологию заливки использовали стандартную: в лунку устанавливали в два раза свернутый рубероид. Внутрь ставили трубу, заливали бетоном (М250) и выставляли вертикально. Уровень контролировали отвесом
Правильно выставить столбы — это очень важно, иначе весь забор перекосит
В процессе работы несколько раз получалось, что бетон заливался не внутрь свернутого рубероида, а между ним и стенками ямы. Выгребать его оттуда удовольствие маленькое, потому выступающую часть разрезали на лепестки, приколотили к земле большими гвоздями. Проблема решилась.
Так зафиксировали рубероид
После того как бетон схватился, сделали переносную опалубку из досок, обтянутых плотной пленкой. С их помощью залили цоколь. Чтобы он был прочнее, по низу к столбам с двух сторон приварены прутки арматуры. Вокруг них ставилась опалубка.
Опалубка для цоколя
Установка перемычек
Очищенные, загрунтованные и покрашенные трубы для перекладин нарезали и приварили. Варили между столбами. Их тоже нудно ставить в уровень, чтобы крепить было легче.
Варим перемычки
После того, как сварка окончена, все места сварки очищены проволочной щеткой, обработаны «Антиржавчиной» и после покрашены.
Монтаж профлиста
Так как верхняя перемычка проходит по самому верху забора, и приварена она ровно в уровень, проблем с выравниванием и установкой листов не было. Крепили сначала по краям, потом устанавливали промежуточные саморезы. Чтобы проще было их ровно ставить, между крайними натянули нитку.
Ровно установленный крепеж — тоже красиво
После были сварены и прикреплены ворота. Как последние штрих — установлены сверху доборные элементы — П-образный профиль, закрывающий верхушку забора и заглушки на трубы.
Финальный вид забора из профлиста, сделанного самостоятельно
Как вы поняли, особо сложного ничего нет
Важно выставить ровно столбы и приварить каркас. Это и есть основная задача
Много времени — порядка 60% уходит на подготовку труб — очистку, грунтовку, покраску
Много времени — порядка 60% уходит на подготовку труб — очистку, грунтовку, покраску.
От разметки до опор
И вот наконец-то мы на участке. Пятнадцать не ограждённых соток травы, без какого либо намека на цивилизацию. Одни только забитые в землю колышки, показывающие границу частной собственности, да еще проходящая мимо грунтовая дорога. Словом, с Декабристами в свое время более гуманно поступали.
И кто же ему впарил этот пустырь? По самой скромной оценке, до ближайших строящихся домиков было метров 500, сколько же до линии электроснабжения. (А я думал, зачем мы взяли с собой дизельный генератор).
Единственная радость заключалась в том, что место под ворота было уже расчищено и даже на точках будущих опор установлены метки. Натянули от углов участка шворку – все верно.
Дальше пришлось поработать буром. В местах проделали два отверстия сантиметров тридцать в диаметре и глубиной около метра. В виду того, что отметка промерзания почвы в наших краях находится лишь на глубине 0,7 м, этого было более чем достаточно.
А потом все пошло не совсем так, как мне бы хотелось. Я предложил Николаю затрамбовать столбы под ворота влажной смесью песка, гранпыли, щебенки и цемента. В этом бы случае ворота можно было бы попытаться поставить еще сегодня.
Но, товарищ настоял на бетонировке. Включили дизель. Заколотили мешалкой бетон. Выставив профильные трубы(80×80 мм) строго в вертикальном положении и забетонировали их в подготовленных «гнездах».
При этом все получилось таким «живым», что работать сегодня дальше не представлялось никакой возможности. Пришлось грузить материалы и переводить на изготовление ворот еще и следующие выходные.
Выбираем материалы для изготовления
Оптимальным вариантом по соотношению качество/цена будут распашные ворота, сваренные из профильных труб. Для каркаса выбирается сечение 40×20×2 мм. Если предполагается установка автоматики 60×40×2мм. Сечение опорных столбов зависит от того сколько весят распашные сварные ворота:
- меньше 150 кг — 80×80×4мм;
- 150 — 300 кг — 100×100×5мм;
- больше 300 кг — 100×140×5мм.
Распашные ворота для дачи, если на ней отдыхают только летом, можно сваривать из старых водопроводных труб 1/2 — 1 дюйм или уголка 40×40. Листовой материал для обшивки выбирается в зависимости от предпочтений и финансовых возможностей. Например, можно сделать ворота с прозрачными вставками. Чтобы их мог открывать даже ребенок, каркасы навешивают на шариковые петли. Краску по металлу выбирают обычно под цвет забора.
Подготовка ям и установка воротных столбов
Опорные столбы для ворот можно соорудить из следующих стройматериалов:
- деревянного бруса, сечение которого равно 150 на 150 мм;
- круглого цельного бревна, диаметр которого составляет не менее 20 см;
- швеллерной балки, толщина которой равна 14–16 мм;
- профильной трубы (80х100 мм), толщина стенок которой составляет 7 мм.
После разметки участка начинают копать ямы для установки воротных столбов, используя для этого обычную лопату или садовый бур
Определившись с материалом для столбов, приступают к копке ям, глубина которых равна одной третьей от высоты надземной части воротных столбов. При этом надо учесть, что полотно створок ворот обычно делают на полметра короче столбов. Этот запас позволяет обеспечить подъем нижнего края ворот от поверхности грунта на 20-30 см, а также оставить еще пару десятков сантиметров сверху для приваривания декоративных элементов, украшающих всю конструкцию.
Свежие записи
5 сладких сортов батата, которые можно посадить у себя на грядке Загородный дом актрисы Анастасии Мельниковой — не простая дача, а настоящее родовое гнездо 5 фактов про березу, которые стоит знать до того, как посадить ее на участке
Устойчивость ворот зависит от прочности столбов, поэтому для их изготовления выбирают стальной прокат. Для установки профильной трубы или швеллерной балки бурят яму на 1,2 метра в глубину и в диаметре около 20-50 см. Подготовленные металлические столбы опускаются в яму, выставляются по уровню в строго вертикальном положении и заливаются цементным раствором. Подготовка столбов заключается в зачистке их поверхности от ржавчины, последующей грунтовке и покраске, а также в установке верхних заглушек, предотвращающих попадание снега и дождевой воды.
Установка столбов для крепления створок ворот производится в строго вертикальном положении с последующей фиксацией их с помощью цементного раствора
Материал для рамы и укрепление углов
Процесс крепления воротных створок
Рамы воротных створок изготавливаются из такого материала:
- профильной трубы 60х40х2 мм;
- профильной трубы 40х20х2 мм для укрепления жесткости;
- металлических листов (для закладных).
Можно каркас выполнять и из деревянных брусков
Важно производить сборку конструкции каркаса на абсолютно ровной поверхности, чтобы не было перекосов. Следует помнить:
- Проверять правильность прямых углов можно строительным угольником. На ровном участке отбивается по шнуру базовая линия, от нее откладывается перпендикуляр. Проверяется прямой угол с помощью египетского треугольника, например, 3 дм:4 дм:5 дм.
- Материалы для создания рамы режут на отрезки нужных размеров, чтобы потом без труда из уже готовых отрезков создать прямоугольную раму точно по размеру ворот.
- Для создания рамы из металлических отрезков применяется сварочный аппарат, и на прямые уголки конструкции устанавливают дополнительные треугольные пластины из стали, которые обеспечивают нужную жесткость.
- На боковых сторонах рамы наносятся отметки, которые делят каждую сторону на три равные части. Отметки соединяются металлическими или деревянными перемычками, чтобы конструкция ворот была более прочной и надежной. Именно на уровне тех же отметин привариваются воротные петли.
- При обшивке ворот профлистом, можно выбирать достаточно небольшие петли, поскольку этот материал обладает небольшим весом. Но тут следует учесть общий вес воротных створок, чтобы не столкнуться потом с проблемой недостаточной жесткости крепления створки. Следует помнить при креплении петель, что их штыри должны быть направлены вверх.
Когда рамы уже установлены на петли, и работа по их созданию уже завершена, можно приступать к обшивке воротных створок профнастилом. Этот вариант, не подходящий для того случая, когда обшивкой занимается только один человек. В противном случае можно обшивать каркас воротных створок в горизонтальном положении, особой разницы в этом нет.

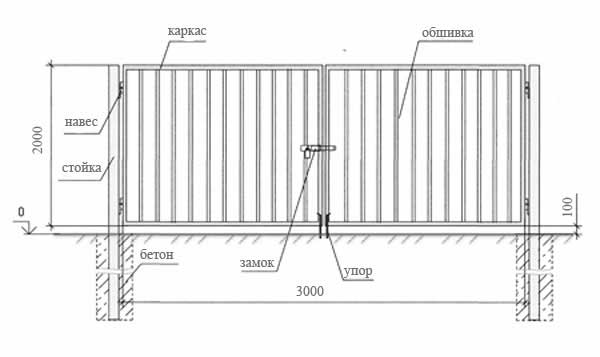

Устанавливаем опоры…
Прежде всего намечаем место расположения стоек-опор. Для установки ворот их должно быть две: по количеству створок. Столбы-опоры ворот и заборные стойки располагаются в один ряд. Для выкапывания ям можно использовать лопату или садовый бур (второй даже предпочтительнее: возни меньше). В ямы засыпаем гравий или щебёнку на высоту 100-150 мм, создавая подушку для опоры.
Замешиваем бетонный раствор. Примерный состав смеси: бетон (М400) – одна часть, песок – две части, щебёнка – четыре части. Все составляющие перемешиваются между собой. Добавляем воду. Можно приготовить раствор вручную (объём работ невелик, и использовать бетономешалку нецелесообразно). Затем ставим в ямы столбы-опоры (следим за вертикальностью установки!) и бетонируем их. Для придания конструкции дополнительной жесткости, можно прикрепить сваркой горизонтальные планки к их нижней части. В качестве планок можно применить уголок из металла, узкую трубу или арматуру. Теперь выдерживаем время для застывания бетона. Всё зависит от погоды и температурных условий, но меньше, чем 2-3 дня ожидать нельзя!
Бетон подсох, и можно подгонять створки ворот к стойкам. Для этих целей створки можно поставить на кирпичи или куски дерева.
Вы можете выбрать абсолютно любой декор для своих ворот, главное — чтоб он гармонично вписывался в общий дизайн
Подгоняем створки к стойкам. На опоре помечаем точку расположения низа петли. Привариваем петлю к опоре.
Количество петель из расчета на одну створку – не менее двух. Можно, для большей устойчивости конструкции, приварить стойки ворот к стойкам забора.
Теперь позаботимся о том, чтобы наши ворота не были восприимчивы к ветровым нагрузкам. Ворота имеют достаточно большую площадь и, если не принять необходимые меры, конструкция может пострадать достаточно серьёзно. Для безопасности конструкции, соединим стойки-опоры по верхнему краю при помощи горизонтального отрезка из металлического профиля.
А как же калитка
Окрашивание не только ворот из металлопрофиля, но и калитки, подбирается исходя из общего декора и цветовой гаммы забора, опорных столбов, фасадной части и кровли зданий и сооружений на приусадебном участке. Калитка может быть как встроенной в одну из створок ворот, так и отдельно стоящей. Второй вариант является более предпочтительным с точки зрения организации полезного пространства.
Рама для калитки может быть также выполнена из металлопрофильной трубы стандартного сечения, сварным способом. Чтобы получить оптимальные показатели жесткости, снизить уровень парусности и продлить срок эксплуатации конструкции, в раму нужно установить диагональную или поперечную планку жесткости. Крепление профлиста осуществляется оцинкованными саморезами, через волну. Петли, на которые навешивается калитка, обязательно должны быть рассчитаны на вес устанавливаемой конструкции. Точная разметка и максимально правильные расчеты позволят получить не только эстетичную, но и долговечную, надежную конструкцию калитки.
Изготовление ворот из пиломатериала
Сборка каркаса, рамки
Перед соединением деталей проведите повторно замеры проема под ворота, калитку, чтобы успеть исправить обнаруженные неточности.
Технология создания каркаса выглядит так:
- Металл разрезают болгаркой на заготовки нужных размеров.
- Очищают от ржавчины щеткой по металлу.
- Верхние углы сваривают под углом в 45 градусов. Так зимой не будет затекать вода. Нижние части разрешается приварить встык.
- Детали сначала лучше наживить, проверить ровность по уровне. После чего заварить постоянным сплошным швом.
- Если того требует конструкция, усиливают каркас дополнительными уголками, поперечинами.
Для усиления каркаса подойдут несколько способов:
- На рамку наваривается уголок. Применяется под створки шириной до 1,5 м. Берется сплошная косынка или распорка (угловая перемычка). Чем большей ширины берется уголок, тем жестче получится каркас.
- Создается рамка из труб меньшего сечения в середине каркаса или сверху него.
- Монтируются перемычки поперек каркаса или по диагонали. Для калитки хватит одной горизонтальной перемычки внутри каркаса. Для усиления ворот по всей длине рамки приваривают диагональную перемычку.
Сварные швы на готовой рамке зачищаются, обезжириваются.
Крепление фурнитуры
На завершающем этапе осталось просто установить элементы фурнитуры, которые будут надежно удерживать створки в закрытом положении и свободно открывать их при необходимости.
Рекомендуется закрепить вертикальные стопоры – шпингалеты. Делать это принято внизу, но если опоры соединены перекладиной, то можно и вверху. Проще купить готовыми.
Для уменьшения парусности конструкции со стороны двора устанавливают засов в горизонтальном положении. Им может служить профильная круглая труба.
Если ворота не планируется автоматизировать, то к створкам приваривают петли для крепежа навесного замка.
Особенности установки автоматики, других элементов фурнитуры подробно описаны в статье про откатные ворота, ссылка на которую приведена выше.
Конструкция из профильной трубы – это надежная основа ворот для частного сектора. При умении работать со сварочным аппаратом сборка будет выполнена быстро, а ворота получатся крепкими и прослужат долго.
Декорирование готовой конструкции кованными элементами
Несмотря на то, что профилированные панели сами по себе выглядят достаточно празднично благодаря яркому полимерному покрытию, дополнительно их можно декорировать кованными элементами.
Интересно выглядят варианты декорирования листового металла полимерным пластиком. Небольшие разноцветные вставки, закреплённые на воротном портале за кованными элементами, выглядят волшебно, ярко переливаются в солнечных лучах.
Ворота с обшивкой из профлиста с кованными элементами и вставками из поликарбоната
Для того, чтобы полностью украсить ковкой забор, калитку и портал для въезда автомобилей, необходимо устанавливать металлические листы таким образом, чтобы выступали края рамы. Именно на них должен привариваться кованный узор.
Узорная ковка
На данный момент существует огромное количество профильных строительных магазинов, готовых предоставить готовые кованные элементы для декорирования заградительных сооружений. Несмотря на огромный выбор в городских магазинах, есть возможность заказать украшения из ковки через интернет из других городов или стран.
Кованые элементы на заказ
Разумеется, стоимость практически ювелирной работы достаточно высока, однако она того стоит. Если делать узорную ковку на заказ по собственному дизайну, выйдет гораздо дороже. Чем быстрее и качественнее необходимо изготовить кованные узоры, тем дороже это обойдётся.
Кованые украшения
Как установить ворота самостоятельно
Как выбрать профнастил для ворот?
Огромное количество материала для строительства позволяет поставить ворота своими руками. Для успешного строительства потребуется качественный материал. в котором нужно уметь разбираться.
Начинающие строители задаются вопросом, как правильно подобрать материал к будущим воротам забора? О преимуществах профильного листа и о том, что из него делают забор, известно давно, но не все знают, что такие изделия выпускают с различной маркировкой.
Профлист класса «С» представляет собой оцинкованный лист с невысоким ребром. Его толщина меньше, чем у других моделей, но если хозяин решит использовать его в качестве ворот для забора, такой материал подойдет.
Марка «НС» предполагает большую прочность и значительный вес металлического изделия.
Листы с прочностью «Н» отличаются тяжелым весом и прочностью. Такие листы используют для кровли крыши. Применение такого материала для строительства забора или ворот нецелесообразно.
Профнастил для гаража отличается от других материалов качественным составом, и выпускается не только зарубежными производителями, но и фирмами из России.
Использование профнастила в строительстве ворот для гаража имеет ряд преимуществ :
удобная эксплуатация;
простота монтажа изделия;
низкий вес материала;
технические показатели высокого качества;
простота изготовления.
После изучения всех плюсов профнастила нужно определиться с тем, какой вид будет у будущих ворот?
Как изготовить гараж из металлопрофиля на 2 машины читайте тут .
Цвета материала
Если вас заинтересовали цвета полотен, которые вы будете использовать для обшивки каркаса ворот, то следует разобраться с этим вопросом более подробно. При наличии на поверхности полимерного покрытия удается получить решения, которые точно имитируют натуральные материалы. Это может быть древесина, камень или кирпич.
Цвета профлиста могут регулироваться ещё и полиэстеровым покрытием. Оноо является самым универсальным и популярным. Цвета получаются разнообразными, но однотонными. Их в продаже около 20. Наиболее прочным и толстым защитным покрытием является пластизол. При его нанесении получается несколько более скудная палитра цветов, но выбрать из неё всё же можно. Цвета профлиста могут определяться ещё и покрытием призма. Оно является защитным и представлено стандартными цветами в 12 решениях.
Маркировка – краткая характеристика
Вся информация о профилированном металле заложена в его маркировке. Если знать, что обозначает каждый буквенный и цифровой символ, можно без проблем и затруднений выбрать требующийся материал даже без визуального осмотра. Так поступают, к примеру, при оформлении заказа на интернет-площадке.
Маркировка, по сути, представляет собой код, в котором обозначен вид материала и его характеристики. Давайте разберем, что они означают на конкретном примере.
Предположим, нам приглянулся материал С18-0,6-750-2500:
- С – первая литера, обозначающая тип и назначение материала. В российской маркировке букву С присваивают стеновому профилированному металлу, Н – несущему, СН – универсальному, используемому в кровельном деле, в устройстве ограждений и в обшивке.
- 18 – цифра после литеры. Это высота ребристого профиля или плавной волны. Она в основном определяет сферу применения гофрированной стали.
- 0,6 – толщина использованного в производстве стального листа. Говорит о несущей способности материала.
- 750 – размер полной ширины листа. Не забываем, что в расчетах количестве материала для кровли или сооружения другой конструкции используется полезное значение ширины.
- 2500 – длина профилированной панели.
Подытожим. Это стеновой гофролист, который покупают для устройства забора или обшивки стен дома. Допускается применение в качестве кровли хозяйственных построек, дровяных сараев, веранд и подобных объектов.
Высота гофры составляет всего 1,8 мм, материал достаточно прочный, сможет держать снеговую и ветровую нагрузку, т.к. выполнен из стального листа толщиной 0,6 мм. Длина равна 2,5 м, ширина 0,75 м.
Как крепить профнастил на ворота. Установка опорных столбов
Первый и один из самых трудоемких этапов работы — это монтаж опорных столбов, на которых будет держаться калитка из металлопрофиля, своими руками. Сделать это несложно, но времени займет достаточно много, особенно если речь идет о кладке из кирпича.
Существует два варианта устройства забора из профилированного листа. Первый и наиболее простой — это вариант крепления ограждения к вкопанным в землю столбам из металлических труб. Во втором варианте забор с воротами и калиткой из профнастила крепятся к столбам из кирпича или камня.
Использование металлических опорных столбов
Использование профилированного листа для изготовления входной группы получило такое распространение, так как сделать калитку и ворота из профнастила очень просто и недорого. Поэтому в подавляющем большинстве случаев в качестве опор применяются именно металлические трубы. Установить их гораздо проще, дешевле и быстрее, чем кирпичные.
Для опорных столбов калитки лучше всего подойдет профильная труба 80х80 мм с толщиной стенки 3-4 мм . Для их установки в земле выкапываются ямы, размером не менее 300х300 мм и глубиной не менее 1,0 м.
Глубина ям зависит от того, какой грунт в месте установки столбов. Если почва каменистая, то достаточно будет и 70 см. Но если почва глинистая, глубина ям должна быть не меньше глубины промерзания грунта. В большинстве регионов средней полосы это 1,2 м.
Будьте внимательны
Установка калитки из профнастила на недостаточно заглубленные столбы в пучинистом грунте приводит к серьезным деформациям рамы и полотна, исправление которых, зачастую, невозможно.
Опорные столбы из кирпича или камня
В этом случае размеры фундамента должны быть больше, чем сечение опорного столба. Обычно такие столбы делают в 1,5 кирпича, то есть 390х390 мм. Поэтому фундамент должен быть размером не меньше, чем 500х500 мм. Поскольку изготовить такие столбы для калитки из профнастила самому намного сложнее, этот вариант выбирается реже.
Сама по себе кирпичная кладка плохо выдерживает нагрузку на изгиб, поэтому для придания столбу дополнительной прочности в яму до заливки фундамента бетоном устанавливается металлическая труба. Вокруг нее и выполняется кладка из кирпича или камня. К этой же трубе привариваются металлические закладные, которые выводятся за пределы кладки. На них впоследствии и будет выполняться установка ворот и калитки из профнастила.
Верхняя часть металлических опорных столбов должна быть закрыта заглушками для предотвращения попадания влаги внутрь столба. Если возле калитки планируется установка светильников, то до бетонирования столбов в них необходимо затянуть провод в гофрированной трубе.
Вывод
При определенных условиях гаражные ворота можно сделать и самостоятельно, и это будет не только экономия неких финансовых ресурсов, но и удовольствие, полученное от осознания собственных возможностей. А можно купить высококлассные заводские ворота, получив удовольствие от сжатых сроков реализации и выдающихся технических и эксплуатационных характеристик.
