Зачем вентилировать гараж?
Переоборудование естественной вытяжной системы в принудительную
Установка естественного воздухообмена
Такая вентиляция ввиду простоты установки и дешевизны подходит многим. Ее принято использовать также для погребов.
Установка вентиляции в гараже обязательно начинается с расчета.
Согласно СНиП, на каждые 10 квадратных метров площади должно приходиться 15 сантиметров диаметра воздуховода.
Например, размер гаражного помещения равен 5 на 4 метра. Площадь гаража будет равна двадцати квадратным метрам. Рассчитываем согласно формуле: 20*1,5=30 сантиметров.
В результате получаем диаметр каналов в 30 сантиметров. Если планируется установить две вытяжки и два приточных канала, следует уменьшить эту величину вдвое.

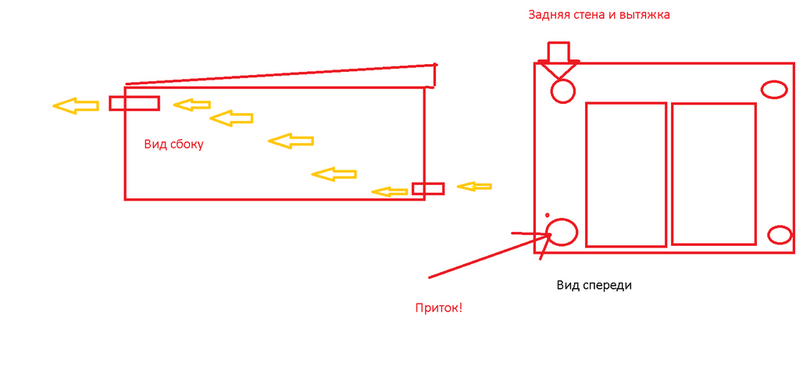

На рисунке показана вентиляция в гараже своими руками, схема показывает расположение вентиляционных проемов.
Следующий этап – подготовка проема для поступления воздуха. Делают его при помощи перфоратора на высоте около десяти сантиметров от пола. Правильная вентиляция гаража будет происходить при установке вытяжки в противоположной приточной стене, причем желательно, чтобы отверстие было сделано по диагонали.
При помощи перфоратора проделываем то же самое, только под потолком. Это необходимо, потому что труба вентиляции будет выведена над крышей помещения на высоту примерно пятьдесят сантиметров.
Далее – обработка пустот между стеной и трубой герметиком. Для более качественного скрепления нужно выбирать герметик, позволяющий соединять разные материалы.
В самом конце установки необходимо позаботиться об оборудовании защитных приспособлений. Для предотвращения попадания грызунов и насекомых в свой гараж устанавливаются защитные решетки. От осадков поможет небольшая крышка или купол.
Таким образом, монтаж вентиляции обойдется примерно в 300 рублей. Стоит учесть, что естественный воздухообмен наиболее эффективен при температуре снаружи менее 10-12 градусов Цельсия.
Соответственно, в летнее время обмен воздуха будет малоэффективен. К тому же часто зимой происходит замерзание труб, что приводит к переохлаждению помещения.
Нюансы проветривания смотровой ямы
Для обеспечения комфортных условий работы смотровую яму можно оборудовать качественным освещением, разного рода полками, предназначенными для хранения оборудования, и, разумеется, вентиляцией. Вкратце выясним, как это все должно выглядеть.
Если вытяжка в помещении уже наличествует, то вы можете просто протянуть соответствующие трубы в смотровую яму. Что касается диаметра воздуховодов, то он в данном случае может составлять около 10-ти сантиметров. Труба, подающая воздух, должна заканчиваться практически у самого дна ямы, вторую же зафиксируйте с противоположной стороны, отступив от верхнего края тоже сантиметров на 10.

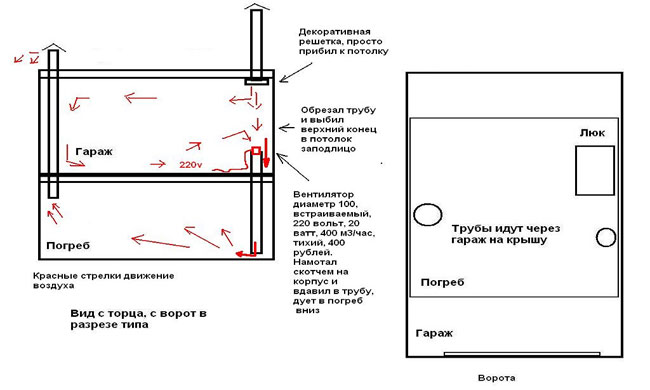

Вентиляция в гараже с подвалом?
В данном случае важность вентиляционной системы вдвое выше, так как она будет защищать продукты в подвале от различных вредных веществ, которые обязательно сопровождают любое работающее транспортное средство
Вариант первый. Естественная вентиляция
Здесь все практически так же, как и в описанном выше варианте с гаражом
Но при этом важно, чтобы гаражная вентиляция была отделена от таковой в погребе. Заведите одну трубу внутрь (она будет подавать воздух вниз) чуть ли не до самого пола
Вторую же трубу установите под потолком диагонально – она будет выводить воздушные массы через все помещения и крышу. Сверху ее высота должна составлять не менее 50-60 сантиметров. Чем больше труба будет выступать над крышей, тем сильнее получится тяга.
Вариант второй. Механическая вентиляция
Здесь, как мы уже выяснили, в дополнение ко всему прочему будут использоваться устройства принудительного проветривания, в качестве которых может выступать:
- электрический вентилятор;
- моноблок универсальный;
- дефлектор;
- лампа типа «Миньон».
Ознакомимся с ними более детально. Так, с вентиляторами мы уже разобрались, поэтому останавливаться на них не будем. Что касается моноблока, то он представляет собой определенное количество устройств, заключенных в едином корпусе (сюда могут входить фильтры, калориферы, те же вентиляторы и так далее).
Самый дорогостоящий, но в это время и наиболее эффективный способ того, как обеспечивается вентиляция в гараже.
Дефлектор – он, если кто не знает, устанавливается на конец выходной трубы и предназначается для разрежения и усиления тяги без применения электрической энергии.
Наконец, лампа «Миньон» необходима тогда, когда погодные условия неспособны обеспечить температурную разницу, а циркуляция вследствие этого попросту прекращается. Эта лампа нагревает воздух, вынуждая его подниматься и выходить из гаража по вытяжке.
Подготовка чертежей
Вентиляционной системой необходимо снабжать одно- и двухэтажные гаражные помещения, как и помещения жилые вне зависимости от наличия либо отсутствия в нем системы отопления с учетом равномерного вентилирования всех объемов.
Чтобы вентиляционные системы работали стабильно с расчетной производительностью, на стадии проектирования рассчитывают воздуховоды на пропускную способность и диаметр канала. Собственно, воздуховоды – это каналы, по которым проходит воздух. Они широко применяются в самых разных устройствах как в бытовой, так и в индустриально-технологической сфере, производстве химических препаратов и лекарств, на других промышленных предприятиях.
Рассчитать объем вентиляционной системы гаража довольно просто.
Главная цифра – это количество смен гаражных объемов воздуха на объем притока воздуха снаружи (кратность). Если их число равно 6-10 объёмам и известен общий объем гаражного бокса, надо высчитать расход воздуха в час: L=nхVг
Где:
L – потребление в час, м3/ч;
n – норматив смен объемов воздуха в гараже;
Vг – полный объем воздуха в боксе, м3.
Для определения объема гаража необходимо умножить ширину на длину и высоту по внутренним размерам бокса.
Например, гараж 4 на 6 и на 2,7 м по формуле Vг=4х6х2,7=64,8 м3. Если требуется количество смен гаражных объемов воздуха на объем притока воздуха снаружи, равное семи сменам в час, то этому боксу нужно L=7х64,8=453,6 м3. Соответственно, расход и скорость воздуха можно установить по этой диаграмме:
Чтобы подобрать сечение приточных и вытяжных воздуховодов, L округляем, увеличивая до числа, кратного 5. Соответственно, наше расчетное число увеличивается до 455 м3, так как оно кратно 5: 455: 5=91. Сопоставляя его с диаграммой и зная, что скорость воздуха в воздуховодах при применении вентиляции естественного типа равна приблизительно 0,5-1 м/с, для вышеуказанных объемов будут нужны каналы круглого сечения с диаметром более 500 мм или воздуховоды с другим сечением более 450х500 мм с изгибами или без.
Если принято решение улучшить приток воздуха, это можно достигнуть установкой воздухозаборника из решетки или сетки вместо трубы со сплошной стенкой. Диаметр его должен быть больше в 2-3 раза, чем у вытяжки. Это даст значительное улучшение вентилирования, но будет высока вероятность значительного промерзания гаража в холодное время года. Чтобы избежать этого, надо на приточку и вытяжку установить заслонки, которые при необходимости уменьшат проходимость воздуха.
Всегда следите, чтобы вытяжка не оказалась большей по сечению, чем воздухозаборник приточки, так как может произойти так называемое опрокидывание тяги, или обратная тяга. По этой причине, если вы частично блокируете приточный воздуховод, обязательно уменьшайте и диаметр вытяжки.
В случае изготовления системы вентилирования смотровой ямы или погреба для подземных помещений необходимы отдельные трубы на приток воздуха и еще одна, проходящая вертикально – для вытяжки. Вытяжные воздуховоды необходимо изолировать от основного помещения гаража – воздух в них не должен контактировать с основным объёмом воздушных масс внутри бокса.
Объем приточной воздушной массы обязан быть не менее 180 м3/ч при температуре внутри гаража не ниже 5°С выше нуля. Периодичность полного воздухообмена – 6-10 раз в сутки.
Функциональная схема воздуховодов составляется при создании проекта помещения, так как установка вентиляционной системы в уже готовом гараже повлечет за собой большое количество затруднений. Схема должна содержать места расположения вентиляционных отверстий, их количество. Также она должна предусматривать габариты гаража, прохождение трубопроводов и воздуховодов над и под поверхностью земли/пола, количество объемов циркулирующего воздуха.
Расчет диаметров вентиляционных отверстий выполняется следующим образом.
- При диаметре трубки 15 мм = 1 м2. Соответственно, для бокса на 10 м2 потребуются 150-мм трубки.
- При сумме всех вентиляционных отверстий, равной 0,3% всей площади гаража. Эта формула используется для схемы одного канала при механическом типе вентиляции.
Существует разница между российскими и зарубежными строительными нормами. Если российские нормативные документы устанавливают норму забора воздуха снаружи для гаража с одним легковым автомобилем в 180 м3/ч, то в зарубежных нормах этот показатель увеличен на 100%.
Кроме расчета нужной производительности воздухообмена, воздуховоды рассчитывают на потери напора и на жесткость. Такие расчеты удобны по причине использования для вентиляции в гаражах гибких воздуховодов из различного пластика, менее прочных и жестких в сравнении с металлоконструкциями, которые используются в большинстве случаев.
Материалы и оборудование для устройства вентиляции в гараже
Конечно, самой важной частью вентиляции являются воздуховоды. А чтобы не переплачивать за их покупку, многие устанавливают в гаражах вентиляцию из канализационных труб
При этом, помимо дешевизны этого материала, он еще и достаточно надежен, поэтому его использование наиболее оптимально. А теперь попробуем сравнить стоимость не только воздуховодов из разных материалов, но и вентиляторов, которые могут не только нагнетать или вытягивать воздух, но и нагревать его. Для начала рассмотрим трубы для вентиляции гаража.
| Имя | Размер | Материал | Стоимость, руб. |
| Труба | 110х3000 | ПВХ | 400 |
| Труба | 110х3000 | Латунь | 1100 |
| Воздуховод | 250х1000 | Алюминий | 340 |
| Воздуховод | 204x60x1000 | Пластик | 160 |
Давайте теперь рассмотрим различные типы воздуходувок.
| Имя | Модель | Выход | Стоимость, руб. |
| Воздуходувка с подогревом | Прана-250 | 650 м3/ч | 51000 |
| Вентиляция свежего воздуха | Селенга | 600 м3/ч | 38000 |
Поэтому покупка отопительного агрегата является дорогостоящим мероприятием. По этой причине вам стоит подумать о том, чтобы сделать его самостоятельно. В конце концов, обычный вытяжной вентилятор в гараже обойдется гораздо дешевле. Тем более что их предложение на полках российских магазинов достаточно широко. Средняя цена, за которую можно купить вытяжной вентилятор для гаража, колеблется от 1500 до 4000 рублей.
Ассортимент пластиковых труб для вентиляции
Как делается вентиляция
Чтобы сделать вентиляцию, прежде всего, вы должны отчетливо понимать, какую сумму денег, вы готовы потратить на это. Ведь если говорить об идеальной и качественной вентиляционной системе, то вы должны понимать, что она обойдется прилично.
Но если таких денег у вас нет, то лучше всего создавать вентиляцию своими руками, учитывая важные тонкости и особенности работы. Лучше всего выбирать, как естественную, так и комбинированную систему вентиляции, так как оба варианта востребованы и распространены.
Естественная вентиляция
Система естественной вентиляции также востребована и популярна, сегодня многие выбирают ее, чтобы лично убедиться в том. Ведь это не только эффективный, но и простой способ для вентилирования гаража, а значит, можно смело воспользоваться им, чтобы лично убедиться, что так и есть.
Схема естественной вентиляции в гараже
Итак:
- Говоря о притоке воздуха в гараж, то он будет обеспечиваться за счет расположенных со стороны ворот, это касается и приточных отверстий, они в свою очередь, защищены решеткой, жалюзи.
- Вы должны понимать, что естественная вентиляция – является не только дешевым, но и вполне доступным способом организации воздухообмена внутри помещения. Поэтому всегда можно выбрать именно его, желательно сделать это, еще на стадии проектирования вашего гаража.
- Приточное отверстие будет расположено у пола, а что касается вытяжного отверстия, то его принято располагать у потолка. Вы должны сделать так, чтобы схема работы была правильной, таким образом, приточные и вытяжные отверстия будут расположены по диагонали.
https://youtube.com/watch?v=j3wKrih6XXA
Комбинированная вентиляция
Важно отметить, что комбинированная вентиляция сегодня пользуется не меньшей популярностью, на самом деле, это не тяжело объяснить, ведь основное преимущество в том, что такая вентиляция оснащена встроенными вентиляторами, а значит, не тяжело догадаться, что схема будет работать по принципу нагнетания давления. Вытяжка комбинированной вентиляции
Вытяжка комбинированной вентиляции
Такая вентиляция отличается долговечностью и надежностью, поэтому многие выбирают именно ее, теперь вы сами должны понять, почему они это делают.
Как только воздух загрязняется, то он покидает помещение, соответственно на его смену приходит свежий воздух, а значит, теперь в помещении будет царить благоприятный микроклимат, что является наиболее важным преимуществом.
Более того именно такая вентиляция славится еще и тем, что она способна функционировать и работать круглый год, а ведь это так важно.
Принудительная вентиляция
Такая вентиляция, как правило, строится на работе двух механизмов, они в свою очередь, функционируют в автоматическом режиме. Механическая вентиляция также пользуется особым успехом на сегодняшний день, ведь она отличается долгим сроком службы и практичностью.
Схема принудительной вентиляции
- Более того, как утверждают специалисты, такая вентиляция является наиболее эффективной, но в любом случае, каждый из видов вентиляции обладает преимуществами и недостатками.
- Это значит, что прежде, чем выбирать ту или иную систему вентиляции, вы должны внимательно ознакомиться, как с положительными, так и отрицательными ее сторонами, решая тем самым многие проблемы.
- Например, любая вентиляция должна выполнять тщательно и качественно одну задачу – удалять водяные пары, которые попали в помещении вследствие дождя или снега.
- Также обязательно учитывайте и то, что именно вентиляция должна удалять конденсат с потолка, стен, просушивать кузов автомобиля, когда будет совершена езда по мокрым улицам.
Но при этом вы должны понимать, что все это будет сделано только в том случае, если вентиляция действительно станет отличаться высоким качеством и надежностью, поэтому стоит выбирать ее тщательным образом, не забывайте об этом.
Также вентиляция в гараже необходима и для того чтобы можно было насладиться благоприятным микроклиматом в помещении. Для этого нужно понимать, что учитывается и материал, из которого построен гараж. В любом случае, вы должны постараться сделать так, чтобы вы дышали исключительно чистым воздухом.
Как сделать вентиляцию в железном гараже вы теперь можно разобраться. Ведь инструкция есть и указаны асе правила установки.
Проводится и вентиляция кессона в гараже, хотя это и не обязательно. Самое главное в принудительной вентиляции, это правильно подобрать двигатель.
Ведь здесь надо помнить, что не стоит брать по мощности впритык, надо делать запас в сторону увеличения и только тогда механизму будут работать долго.
Как сделать вентиляцию в гараже своими руками
Виды
Как и в любом замкнутом пространстве, в гараже надо организовывать или естественную, или принудительную вентиляцию.
- Естественная вентиляция в гараже – это переток воздушных масс снизу вверх, действующих по стандартным физическим законам, когда теплый воздух стремится вверх, подтягивая за собой холодный снизу.
- Принудительная – это тот же переток, только сформированный под действием вентиляторов, которые могут быть установлены внизу на приточном участке или вверху на вытяжном.
Какой вид более рационально использовать?
Говорить о том, что один вид лучше другого нельзя, потому что у каждой позиции свои преимущества. Но в основе выбора лежит объем самого гаражного помещения. Если это небольшое помещение, в котором помещается лишь машина и верстак, то нет смысла устанавливать в него вентилятор. Если это помещение, которое используется и, как стоянка для автомобиля, и как место хранения некоторых приборов, домашний утвари, урожая с огорода и сада, тогда без принудительной системы не обойтись. Потому что в таком большом помещении естественная вентиляция может не справиться с повышенной влажностью.
Устройство естественной вентиляции в гараже
Естественная вентиляция железного гаража своими руками – это просто и недорого
Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:
надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения
Особое внимание смотровой яме; объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:. Средние показатели воздухообмена естественной вентиляции:
Средние показатели воздухообмена естественной вентиляции:
- для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
- частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.
На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.
Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.
Естественная вентиляция в гараже, как сделать правильно:
- вытяжки располагаем по диагонали, на противоположных стенах гаража;
- нижнее отверстие должно быть выше поверхности пола на 25 см;
- верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
- старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
- если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.
для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно; вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы
Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний; важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража. Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны
Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.
Вентиляция смотровой ямы

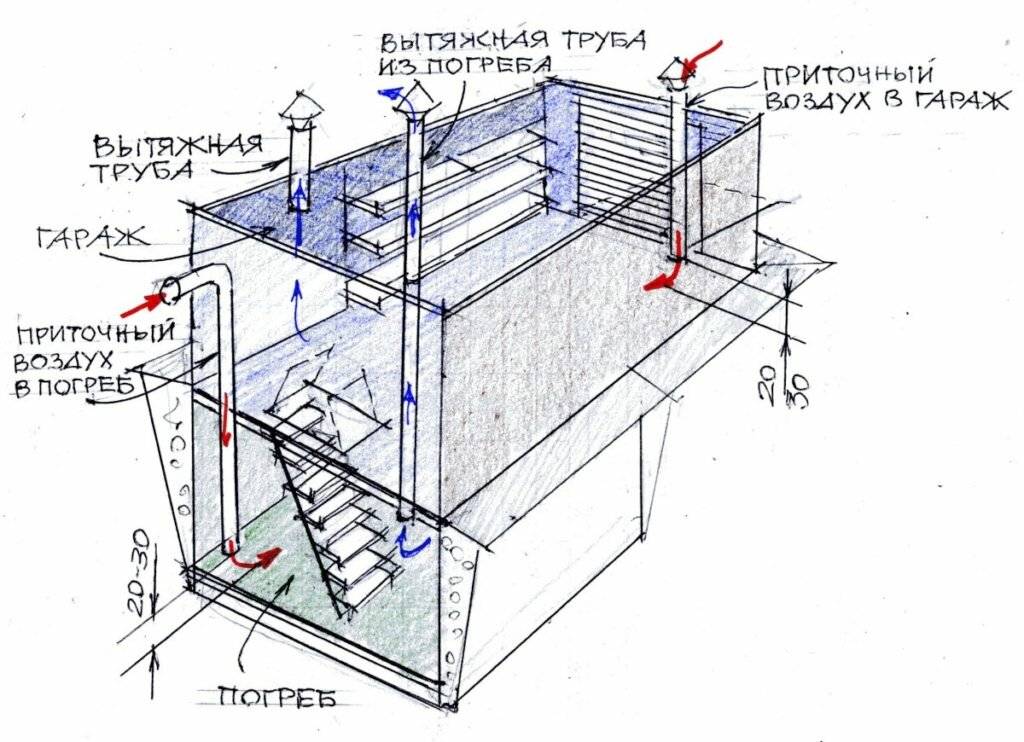

Схема установки труб в подвале
Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:
- приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
- вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).
По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.
Вариант простейшей естественной вытяжки в металлическом гараже
Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:
- определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
- дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
- красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
- теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
- решетки крепим на обычные болты с гайками.
На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.
Как быстро проветрить гараж при ремонтных работах
Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:
можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу
Важно соблюдать герметичность соединения шланга и выхлопной трубы; при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см. Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция
Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.
https://youtube.com/watch?v=8JboxAB_muo
Гаражная вентиляция своими руками
Особенного в этой системе удаления загрязнённого воздуха ничего нет. Её планируют заранее при начале строительства. Закладывают в стенах и крыше гаража вентиляционные каналы, а на входном канале устанавливается вентиляционная решётка. При наличии подвального помещения для хранения овощей, вытяжку делают индивидуальную. Вентиляционные каналы в этом случае проходят прямиком на крышу гаража.
При проведении малярных работ в вашем гараже важно правильно оборудовать вытяжку. Она должна обеспечивать бесперебойное удаление и потребную мощность, которой будет достаточно при работе с краскопультом. В настоящее время во многих магазинах продаётся множество строительного материала и устройств для возможности монтажа качественной вытяжки
Но цены не всегда и не для всех являются доступными. Что делать среднестатистическому россиянину, которому жизненно необходимо проводить работу с едкими красками в собственном гараже, а лишних денежных средств не имеется. Выходом из ситуации будет сделать вытяжку в гараже своими руками.
В настоящее время во многих магазинах продаётся множество строительного материала и устройств для возможности монтажа качественной вытяжки. Но цены не всегда и не для всех являются доступными. Что делать среднестатистическому россиянину, которому жизненно необходимо проводить работу с едкими красками в собственном гараже, а лишних денежных средств не имеется. Выходом из ситуации будет сделать вытяжку в гараже своими руками.
Для этого не потребуется особых умений и больших денежных затрат. Хватит обыкновенного строительного пылесоса, ударной дрели или перфоратора и непосредственно материала, из которого будет изготовлены приёмное устройство и система трубок воздуховода. Приёмное устройство представляет собой вытяжной зонт, изготовленный из металлического профильного листа. Зонт располагается непосредственно над местом, где производится окраска изделий.
Система воздуховодов, выполненная из гибких трубок, соединяет приемный зонт с пылесосом, посредством которого создаётся разряжение и происходит всасывание. Для защиты двигателя пылесоса, и приёма частиц распыленного лака или краски, необходимо установить фильтр, обеспечивающий нужную фильтрацию воздуха.
Кроме специализированной местной вытяжки гаража, где производятся лакокрасочные работы, также потребуется общая принудительная вентиляция.
Очень часто к зданию гаража пристраивают комнату отдыха или надстраивают второй этаж. Это следует учитывать на стадии проектирования площадей гаража и обустройства вентиляции. Вытяжка должна обеспечивать свежесть воздуха и не допускать смешения воздушных масс соседних помещений.
