Схемы и расположение потребителей
Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.
Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.
Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

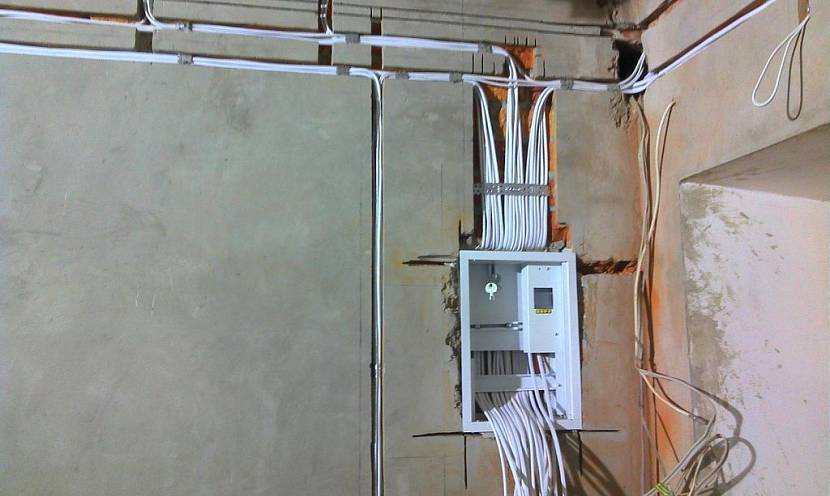

Разводка электропроводки в гараже своими руками — схема, фото:
Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).
ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи
Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю
А разницу дает как раз ток утечки на землю
Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю
Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.
Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.
Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!
Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.
Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.
Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.
Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.
Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.
Электричество в гараже своими руками — схема расположения показана на следующем рисунке:
На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.
На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.
Создание схемы
Перед тем как Вы перейдете к подготовке стен, необходимо тщательно составить схему монтажа электропроводки в гараже. На схеме обязательно указывается место ввода силового кабеля внутрь, место установки электрощитка, а так же места установки лампочек, светильников и розеток.
Гараж – это пожароопасное место, автомобилисты всегда хранят в них горюче-смазочные материалы, да и саму машину. Кстати для определения класса пожароопасности гаража можете воспользоваться пунктами ПУЭ с 7.3.38 по 7.3.53., а также СП 12.13130.2009, так как Р 3107938-0301-89 уже устарел. При составлении схемы нужно помнить:
- Электропроводка должна проходить строго вертикально и горизонтально по стенам. Поворот осуществляется только под прямым углом.
- Если в гараже есть отопление, хоть центральное, хоть буржуйка, то провод нужно прокладывать на расстоянии не менее чем 10 см от отопительных труб при параллельной прокладке, согласно ПУЭ 2.1.57. При этом при прокладке к трубопроводу ближе чем 25 см – кабель должен быть дополнительно защищен от повреждений, то есть, проложен в трубе, например.
- Выключатель рекомендуется крепить на расстоянии 10-15 см от дверного косяка, на высоте 1,5 метра от земли.
- Установка розеток осуществляется на высоте 60 см от пола.
- В отличии от квартиры в гараже нет необходимости размещать розетки в каждом углу. Установите группу розеток возле рабочего места, возле каждого из станков, если таковые имеются, а также розетку в электрощите.
- Частое расположение розеток опасно тем, что вы можете повредить и розетки с выключателями, и проводку к ним при выполнении каких-то работ в гараже, и при переносе тяжелых предметов снести электроточку.
- Во многих случаях лучше обзавестись удлинителем на барабане и разматывать его до того места, где будет проводиться работа.
- В смотровой яме розетки 220В не устанавливайте. В яме может скапливаться вода, в целях электробезопасности нельзя устанавливать и светильники 220В.
- В яме лучше использовать 12В лампы (в стационарных светильниках), использовать переносные светильники или разместить розетку 12В для их подключения, подробнее см. ПУЭ 6.1.16, 17.
- Отдельно на освещение и розетки рекомендуется установить автоматические выключатели и УЗО. Если вдруг придётся чинить розетку, делать это можно будет при включенном свете.
- Понижающий трансформатор 220/12 для освещения смотровой ямы и переносок установите в электрощите.
- Если это возможно, то обязательно сделайте в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, а именно они установлены в большинстве станков, как самодельных, так и фирменных. Вам не придется покупать конденсаторы (недешевое удовольствие), или выходить из положения поиском однофазных, например, коллекторных двигателей. Также это позволит подключить нагрузку большей мощности, при том же токе вводного автомата.
Схема трёхфазного электрощита для подключения однофазного и трёхфазного оборудования:
Общая схема электропроводки в гараже:
Последний вариант монтажа мы более подробно рассмотрели в статье: схема проводки в гараже!
Простейшая схема оборудования внутреннего электроснабжения гаража
Все работы начинаются с чертежа, на котором изображаются: вводный щиток с оборудованием, распределительные коробки, розетки, выключатели и трассы прокладки проводки в гараже. Простейшая схема внутренней разводки гаража выглядит следующим образом. С наружной вводной коробки трехжильный медный кабель, две жилы которого подключаются во внешней коробке к кабелю централизованной разводки, а третья — к болту заземления, вводится в распределительный щиток гаража, в котором устанавливается электросчетчик и автомат защиты.
Как правило, фазный провод, обычно коричневого цвета, или тот, на котором индикатором определяется наличие фазы, заводится на вход электросчетчика, размещенного в щите электропитания, а затем на автомат защиты, размещенный в том же щите.После этого электросчетчик пломбируется для исключения воровства электроэнергии.
Нулевой провод, обычно
синего цвета,
Провод заземления, обычно
желто-голубой,
В простейшей схеме могут даже не перерезаться, а уходить сразу в короб распределения питания, если этот провод имеет одну трассу. В случае, если разводка производится от щита электропитания по нескольким трассам — на лампы освещения, розетки, выключатели и т.д., в щите монтируются три контактные линейки, к которым подключаются провод «фаза» от электросчетчика и провода «нуль» и «земля».
В случае использования не пластмассового, а металлического щита контактные линейки «фазы» и «нуля» монтируются на изолирующих прокладках, контактная линейка заземления закрепляется непосредственно на корпусе электрощитка.
Как правило, даже при монтаже простейшей схемы электропитания, предусматривается одна розетка, к которой могут подключаться мощные электропотребители, такие, как бетономешалка. В этом случае в распределительном щитке устанавливается второй автомат защиты, как правило, на 25 ампер.
При этом на линию освещения гаража и смотровой ямы, а также на такие потребители, как электроинструмент (дрель, болгарка, электроточило), зарядное устройство и на розетки достаточным есть автомат защиты на 16 ампер.
Для того, чтобы автоматы защиты не срабатывали при перегрузках, перед их покупкой необходимо рассчитать по Закону Ома максимальный ток нагрузки, с небольшим запасом, для чего разделить суммарную потребляемую мощность одновременно используемого оборудования и электроинструмента на 220 вольт,
Например, суммарная мощность бетономешалки, зарядного устройства, ламп освещения составляет 5 киловатт. Делим 5000 ватт на 220 вольт, получаем 22,72 ампера. Значит, необходимо установить автомат защиты на 25 ампер. В гаражах для подключения розеток используется, как правило, провод типа ВВГ3х2,5,для подключения ламп освещения — ВВГ3х1,5.
Сечение провода для подключения высоковольтной розетки рассчитывается исходя из мощности используемого электрооборудования.
Техника безопасности при подключении к электросети
Подготовительный процесс начинается с обеспечения безопасности. Правила:
- верный подсчёт используемого тока;
- подача электричества через счётчик;
- установка понижающего трансформатора;
- разделение осветительных и силовых сетей;
- исключение зигзагов и диагональных линий;
- использование автоматических выключателей;
- защита элементов от попадания пыли и влаги;
- выбор материалов, не поддерживающих горение;
- закрепление выключателей на высоте 1,5 м, розеток – 50–60 см над уровнем пола;
- применение гофры при открытом, штроб — при закрытом способе электропроводки;
- прокладывание линий по поверхности стен в металлических и деревянных гаражах;
- расположение проводов в 10 см от потолка, в 15–20 см от окон, дверей, углов, в 25 см от отопительных труб.
Этапы монтажа электропроводки
Монтаж проводки в гараже включает в себя подготовку, работы на внешнем участке и монтаж внутренней схемы.
Подготовительные работы
Подготовка к прокладыванию проводки включает в себя нанесение разметки, где планируется установить розетки, выключатели и осветительные приборы. Гнезда под них можно высверлить при помощи перфоратора с алмазной коронкой. Штробы в стенах, где будет пролегать провод, выполняются специальным инструментом — штроборезом или же молотком и зубилом. Однако в последнем случае работа будет проводиться немного медленнее. Глубина и ширина штробы зависит от диаметра провода, но в большинстве случаев требуется не более 2 см в ширину и глубину.
В том случае, если кабель для подключения освещения протягивается по потолку, значит впоследствии штробы с проводкой нужно будет заштукатурить. Если же это невозможно, то используется гофра для кабеля. Она закрепляется на потолке хомутами на саморезах.
Прокладка кабеля на улице
Наиболее простой способ — это воздушная прокладка кабеля. Если это осуществляется над проезжей частью, то высота пролегания провода должна быть около 6 метров и выше. Если над пешеходной зоной — выше 4 м. Над гаражом прокладка провода должна производиться на высоте не менее 3 м. В некоторых случаях потребуется сделать стойку в виде изогнутой конструкции из стальной трубы. Если же расстояние от столба ЛЭП до гаражного бокса составляет более 25 м, то нужно будет установить промежуточную опору.
Подземная прокладка кабеля осуществляется с использованием бронированного кабеля со специальной маркировкой “Б”. Он укладывается в траншею, которая выкапывается от столба ЛЭП в сторону гаража. Для укладки кабеля применяется стальная или пластиковая труба с диаметром в 2 раза больше диаметра кабеля. Также обязательно используется гидроизолирующее средство: труба обрабатывается, например, при помощи битумной мастики. Около столба ЛЭП кабель отводится вверх и его конец герметизируется.
Внутренняя разводка
Интересуясь, как провести проводку в гараже, необходимо узнать об особенностях внутренней разводки кабеля. Такие работы могут быть проведены двумя способами:
- Скрытый. В этом случае монтаж проводки начинается с обрезки кабеля на куски, длина которых равна длине шлейфов. После этого монтируются распределительные коробки: их закрепляют саморезами. Кабель укладывается в штробы, закрепляется пластиковыми хомутами. Соединение электропроводки между шлейфами осуществляется при помощи клеммных колодок. После того, как кабель будет уложен в штробы, они заделываются штукатуркой. Производится монтаж розеток с выключателями с подключением к проводам.
- Открытый. Такой способ подходит для деревянного гаража. В этом случае используются кабель-каналы, представляющие собой короба с крышкой. Сначала основа нарезается по длине каждого вертикального или горизонтального участка, закрепляется саморезами на разметках, линиях схемы проводки. Затем производится укладка кабеля, монтаж розеток и выключателей. И в завершение — кабель-каналы закрываются крышками.

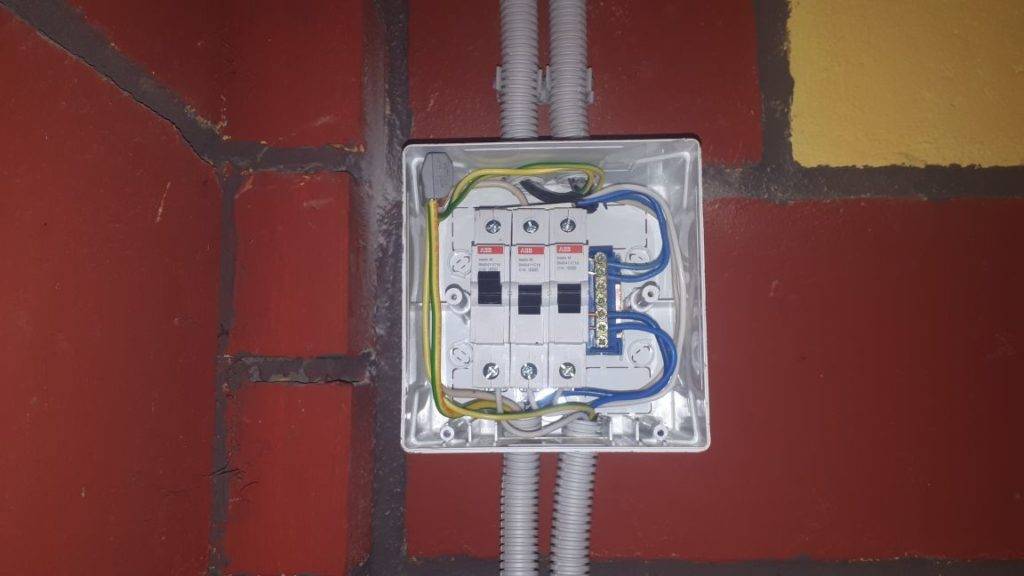

Монтаж распределительного щитка
Также важно знать, как правильно провести проводку в гараже, когда он стоит отдельно от основного дома. В этом случае необходимо будет на гаражном помещении установить отдельный распределительный щит, где будет установлен прибор учета потребляемой электроэнергии
Работа не представляет собой ничего сложного, но требует больших материальных затрат. Щит можно установить внутри или снаружи гаража. Последний вариант предпочтительнее, так как это не будет препятствовать снятию показаний контролерами.
Крепление щитка осуществляется на саморезы с пластиковыми дюбелями на высоте 1-2 м. На каждый шлейф необходимо установить отдельный автоматический выключатель и один общий — на ввод.
Материалы, оборудование
Электропроводку делают закрытой либо открытой. Первая, спрятанная в стене, защищена от влаги и механических воздействий, однако требует значительных физических усилий. Вторую прокладывают «без шума и пыли», поэтому работа проходит очень быстро. Плюс — возможность простой замены элементов или модификации схемы.
Чаще хозяева гаражей выбирают второй вариант. Владельцам помещений на загородных участках лучше отдать предпочтение закрытой электропроводке. Все электрооборудование защищают, используя гофрированные трубы, кабельные каналы. Последние — длинные и узкие пластиковые лотки, крышки которых защелкиваются.
Кабель
После того как схема создана, подсчитать число выключателей и розеток довольно легко. По-другому дело обстоит с кабелем. Чтобы не ошибиться в расчетах, на поверхностях в полном соответствии с чертежом наносят линии прокладки. После выполнения этой операции вооружаются рулеткой, измеряют все участки, потом все значения складывают. Если необходима линия от помещения до столба, то вымеряют и это расстояние. Для внешнего участка используют медный кабель, его сечение — 10 мм2. Он подойдет даже для гаража, переоборудованного в мастерскую.
Для кабеля осветительных приборов будет достаточно сечения 1,5 мм2. Чтобы выбрать проводники для розеток, надо суммировать мощность абсолютно всех подключаемых приборов, затем результат (для запаса прочности) увеличить как минимум на 20%. Используя получившееся значение, рекомендуемое сечение кабеля находят в таблице.
Для большинства электроинструментов хватит провода с сечением 2,5 мм2, но для перестраховки лучше купить кабель понадежнее — с 4 мм2. Последний вариант обычно используют для прокладки отдельной, «особо мощной» линии.
Для электропроводки в гараже выбирают следующие типы кабелей:
- ВВГ;
- NYM;
- ПУНП.
Так как помимо сечения важной характеристикой является количество жил, предпочтение отдают изделиям ВВГ, имеющим от 1 до 5 проводников. Другие их достоинства — широкий температурный диапазон (от-50 до +50°), прочность, влагоустойчивость
Алюминиевые изделия использовать не рекомендуют: независимо от его сечения кабель может ломаться, а в таком случая проводку надо будет рано или поздно менять полностью
При открытом способе монтажа потребуется подсчитать количество гофрированных труб либо кабель-каналов, крепежей, необходимых для фиксации проводки
Алюминиевые изделия использовать не рекомендуют: независимо от его сечения кабель может ломаться, а в таком случая проводку надо будет рано или поздно менять полностью. При открытом способе монтажа потребуется подсчитать количество гофрированных труб либо кабель-каналов, крепежей, необходимых для фиксации проводки.
Устройства автоматической защиты
Чтобы предотвратить перегрузки по току и КЗ, в линиях устанавливают автоматические выключатели. Для исключения возможности поражения людей током используют специальные устройства — УЗО. Во время разработки схемы электропроводки в гараже необходимо:
- заняться монтажной схемой, которую привязывают к планировке;
- разбить всех потребителей на группы, имеющие свои ветки питания;
- произвести расчет предельных токов и нагрузки в силовых цепях и линиях освещения;
- определить, есть ли необходимость в УЗО и защитных автоматах;
- если они нужны, то подобрать тип устанавливаемого оборудования.

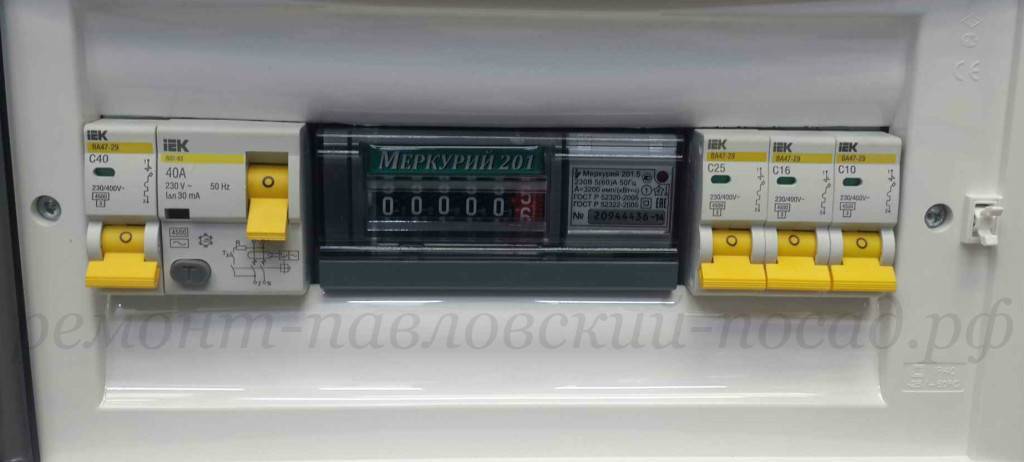

Подключение автоматов и УЗО в щитке
Исходные данные: Гараж 6 на 4 метра, вводный кабель 2х4 медь, разводка к розеткам 2х2,5 медь. По автоматам много мало наменал их в амперах не много ли не мало ли те ли поставил (ставил все что были в загашнике)Спасибо за ответы. А что тут понимать, автоматы стоят какие положено или нет может заменить какой в большую или меньшую сторону (ампер) на схеме видно какие автоматы стоят и на какой проводке. Лучше бы знать, от чего питается входящая линия (какой автомат в начале). Одиночные автоматы в нулевом проводе запрещены уже 50 лет. Судя по вашей схеме,номиналы всех автоматов подобраны не верно,завышены( если правильно указана кабель),диф.автомат ставить нужно,но начните лучше с монтажа собственного контура( ТТ ) и перетяжки кабелей. Вариаций реализации защиты вашего гаража много и это будет правильно, и безопасно! Исходим из одновременной работы, т.е то что может быть включено одновременно в работе.1. Два нагревателя, так как у них температурные датчики, и предугадать что они не включат обогреватели одновременно сложно = 4 к Вт3. Освещение = 0,8 к Вт (хотя здесь бы я помыслил о переходе на светодиодные светильники)Таким образом вероятное одновременное включение электроприборов составит 10,8 к В, что соответствует потребляемому току 49,1 А. При потребляемом токе 49,1 выбор сечения будет зависеть от способа прокладки.а) если прокладывать по воздуху то нужно брать кабель сечением 10 мм2 б) если прокладывать в земле , то нужно брать кабель 6 мм2.
Я склонен все же брать 10 мм 2Вопрос о количестве жил в кабеле, зависит от системы заземления которую вы примените. Так как мы имеем ток нагрузки 49,1 А то автомат нужно брать двух полюсный на 50А. Тип автомата С или В будет зависеть от значения тока КЗ. Так как это гараж и он относится к пожароопасным помещениям то нужно ставить УЗО на вводе, а тем более если вы примените систему заземления ТТ. Таким образом после счетчика нужно ставить УЗО на 63А /100 м АIV. Проводку внутреннего монтажа выполнить проводом ПВ1 1*10V. Розетка для плазморезки = 6 к Вт ДИФ автомат 32А/30м А, отходящий кабель ВВГ нг 3*4,02. 2 2 к Вт Здесь бы я все же разбил их на две группы и сделал бы так УЗО 25А/30м А, потом 2 однополюсных автомата на две линии 10А. Освещение 0,8 к Вт Не знаю высоту установки светильников. УЗО 16А / 30 м А , потом автомат однополюсный 6А отходящий кабель ВВГ нг 3*1,5PS/ Типы автоматов С или В будут зависить от значения токов короткого замыкания.
Розетки для переносного инструмента ( две линии) 2 2 к Вт УЗО 25А/30м А, потом 2 однополюсных автомата на две линии 10А. Судя по вашей схеме,номиналы всех автоматов подобраны не верно,завышены( если правильно указана кабель),диф.автомат ставить нужно,но начните лучше с монтажа собственного контура( ТТ ) и перетяжки кабелей. Вариаций реализации защиты вашего гаража много и это будет правильно, и безопасно! Лучше смотрится, когда не скрин-шот всего экрана, а вложение в сообщение. Картинку с экрана копируете себе, а потом вкладываете. Вводной автомат (защита вводной линии) должен быть не более 25А.4.
Как обычно, спрашивают про мелочь, а оказывается — нужно переделывать всё.1. нужно правильно выбрать вводной автомат
вгараже — померять сопротивление линии по методу чайника-вольтметра, посчитать ток КЗ. Одиночныеавтоматы в нулевом проводе запрещены уже 50 лет. Лучше бы знать, от чего питается входящая линия (какойавтомат в начале). Групповые это какие что парами на ввод или что соединены последовательно?
Подключение гаража к электричеству
Прежде всего, необходимо продумать подключение гаража к внешнему источнику электричества. В гаражных кооперативах для этого обычно служат водозащищенные распредкоробки, расположенные на внешней стороне ряда гаражей.
Если вы построили гараж на частной территории, то проводку придется вести от ближайшей опоры с необходимым напряжением. Провести электричество в гараж, как и на любой другой объект, может только специалист (в первом случае электрик гаражного кооператива, во втором электрик организации, на балансе которой находится линия электропередачи). Так что придется написать заявку на подключение, но прежде, чем это сделать, необходимо купить соответствующие материалы и провести подготовительные работы. В них входят:
- установка внутреннего электрощита;
- установка в щит аппаратов защиты и учета электроэнергии;
- покупка необходимого кабеля для подключения к опоре или внешнему электрощиту;
- сборка схемы электрощите (об этом более подробно ниже);
- подключение силового кабеля к электрощиту и вывод его за пределы гаража.
Для подключения к наружному электрощиту можно использовать любой кабель в оболочке, не поддерживаемой горение. Дополнительно кабель нужно продеть в металлорукав или, в крайнем случае, в гофру для наружного применения. О сечении жил кабеля поговорим ниже. Для подключения к опоре обычно используется провод СИП (самонесущий изолированный провод). К кабелю СИП дополнительно придется докупить соответствующую фурнитуру – прокалывающие зажимы, кронштейны и пр.
Важно! СИП используется только для проводки до объекта (гаража). Заводить напряжение внутрь придется так же, как и в первом случае – соответствующим кабелем
Если стена гаража или отдельные ее элементы горючие, то отверстие, через которое проводится кабель, должно быть оснащено металлической трубой. Это хорошо видно на фото выше. Итак, все подготовительные работы проведены, то делаем заявку в соответствующую организацию и пока они соображают, занимаемся собственно проводкой в гараже.
Подготовительные работы выполнены, осталось подключить гараж к распределительной коробке
Правила создания схемы
Способ подключения гаража к электроснабжению будет зависеть от его месторасположения. В кооперативных гаражах к каждому боксу подведено электропитание. В такой ситуации владелец гаража самостоятельно разрабатывает схему электропроводки с учетом предельно допустимой мощности. Например, мощности 10А хватит только на то, чтобы пользоваться электрическим освещением и включать маломощные электроприборы. Мощность 16А позволит пользоваться приборами помощнее: например, бытовой электросваркой. А мощность 25А не предполагает каких-либо ограничений, и владелец гаража сможет использовать любой требуемый аппарат, работающий от сети.
Гаражи, располагающиеся на территории частного дома, обычно подключаются к электросети через общие автоматы. Зная, какое количество электроприборов потребляет электроэнергию в доме, можно будет рассчитать мощность электрооборудования, которое планируется подключать в гаражном помещении. Если планируется организовать свою домашнюю автомастерскую, то лучше подключить отдельную линию на 220В или 380В.
Схема проводки в гараже составляется с учетом того, какими электроприборами предстоит пользоваться в процессе эксплуатации помещения. Необходимо учитывать, какое количество лампочек будет гореть, и где они будут располагаться. Если гараж будет использоваться только для стоянки авто, то розеток и светильников лучше сделать по минимуму.
Нужно будет позаботиться о том, чтобы включить в схему устройство защитного отключения, которое предотвратит поражение током владельца помещения. Здесь необходимо учитывать ток нагрузки линии электропроводки, чтобы прибор смог сработать, когда это потребуется. Также нужно позаботиться о приобретении автоматических выключателей. Чтобы каждая линия была подключена автономно, нужно учитывать общую мощность подключаемых приборов и верно рассчитать сечение провода.
Простая схема включает в себя спаренные автоматические выключатели, одну или две розетки и несколько лампочек, которые управляются одноклавишным выключателем, то есть освещение будет регулироваться только им, и свет будет гореть везде сразу. Одна розетка также будет включена в цепь с лампочками, а другая — подключена к автомату. Таким образом, уходя из гаража, владелец будет уверен, что выключил свет и питание в розетках.
Схема электропроводки гаража со смотровой ямой будет несколько сложнее. В неё будут входить две группы освещения, две группы розеток, один электрический щит с вводным автоматом, УЗО и несколькими автоматическими выключателями.
Владелец гаража должен определиться с точкой ввода внешнего силового кабеля и местом установки щитка. При составлении схемы нужно учитывать, где будут располагаться светильники, розетки. Линии проводки должны прокладываться только в вертикальном или горизонтальном направлениях: переход из одного направления в другое осуществляется только под прямым углом.
Также необходимо обратить внимание на следующее:
- Расстояние горизонтальных участков проводки от пола или потолка до углов гаража, проемов окон или дверей должно составлять не менее 15 см. То же самое касается и отопительных приборов.
- Чтобы правильно рассчитать количество розеток, нужно помнить, что одна розетка рассчитывается на 6 квадратных метров. Розетки должны располагаться над полом на высоте 50-60 см.
- Выключатели должны монтироваться на некотором расстоянии от дверных и оконных проемов и располагаться на высоте 1,5м от пола.
- В смотровой яме розетки и выключатели для лампочек не устанавливаются.
