Какой транспорт будет заезжать
Это первое, от чего нужно отталкиваться при выборе размеров въездных ворот для участка. Ведь одно дело — когда на территорию будут заезжать только легковые автомобили. А другое дело — грузовые авто. Ширина разных машин, естественно, различная. Соответственно, и минимальные требуемые размеры ворот будут разные.
Конечно, лучше изначально ориентироваться на крупные грузовые автомобили (например, типа ЗИЛ). Ведь никогда не знаете, какие потребности у вас могут возникнуть через несколько лет. Поэтому стоит заранее позаботиться о том, чтобы всё было практично и удобно. Так сказать, на все случаи жизни.

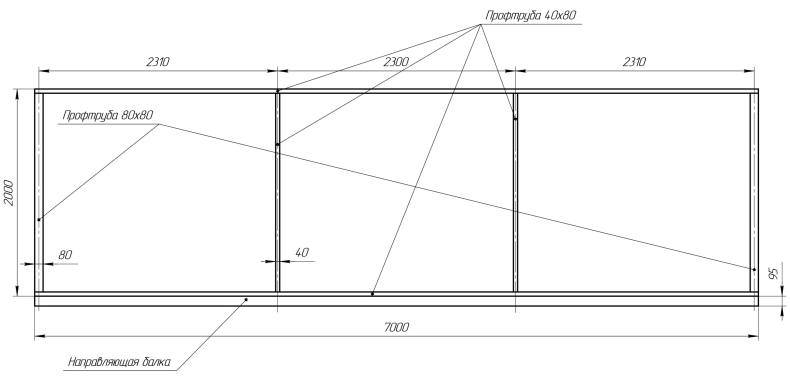

Откатные ворота

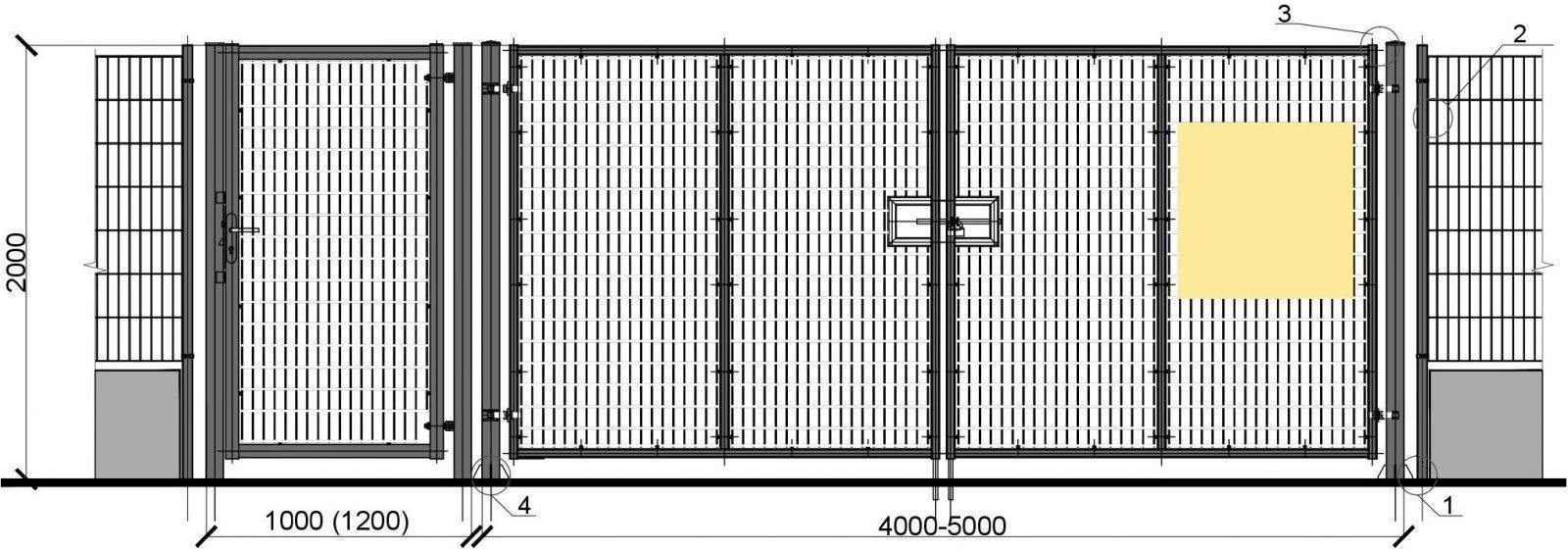

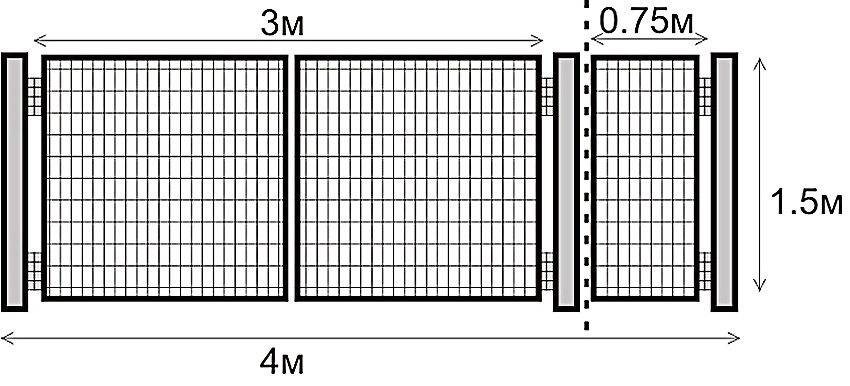

Варианты креативного оформления ворот с калиткой
Дизайнеры всегда уделяют много внимания подбору правильно решения в отношении креативного вида ворот с калиткой. Внешне они могут быть:
- «Глухим», когда есть необходимость закрыть видимость внутренней территории. Отличаясь отменными защитными качествами, они прекрасно сочетаются с кирпичной кладкой и каменным сооружением. Вполне уместным окажется материал листового формата;
- «Ажурными», когда владелец желает подчеркнуть изысканность фасада основной постройки, а также обозначить красоту архитектуры и клумб на приусадебном участке;
- Комбинированными, основанными на смешивании двух изложенных вариантов. Глухая часть располагается частично в любом месте, а остальное пространство отдается ажуру.
Очевидно, что наличие калитки в воротах создает дополнительные удобства обитателям при входе.
Можно выбрать по своему вкусу не только саму конструкцию, но и материал согласно отведенному бюджету. В плане дизайна стоит придерживаться рекомендаций профессионалов.
Принципы высоты ворот гаража
Высота гаражных ворот — очень важный аспект, ведь именно от нее напрямую зависит, какое транспортное средство может беспрепятственно попасть в помещение. Наилучший вариант — когда высота гаража и конструкции соответствуют друг другу, то есть если они одинаковы.
Немалую роль играет тип гаражных ворот. К примеру, если они будут распашными, то большие параметры могут сделать работу затруднительной в результате внушительного веса створок.
На сегодняшний день не существует определенных стандартов по высоте гаражных ворот, все зависит от индивидуальных предпочтений. Если вы планируете заказывать готовую конструкцию, то стоит знать, что большинство производителей уточняют основные габариты выпускаемой продукции.
В основном люди отдают предпочтение ширине 2-5 и высоте 2-3 метра. Если габариты будущей конструкции планируются нестандартные, то будьте готовы к необходимости делать ее на заказ.
Разновидности ворот в гараж
Сегодня известны такие типы гаражных ворот:
- Секционные: наиболее дорогостоящие;

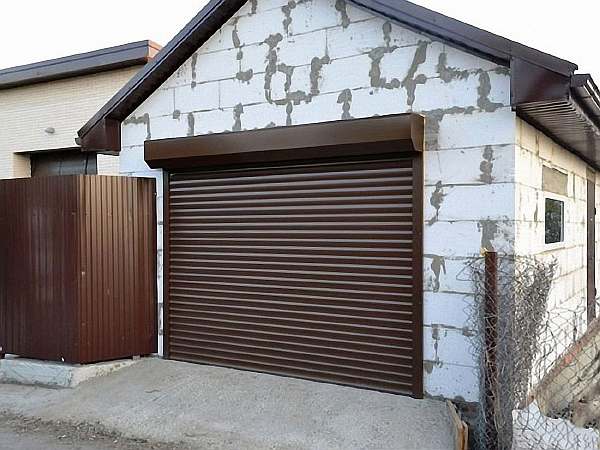

- Рольставни или рулонные. Принцип действия такой же, как у предыдущего варианта, но стоимость значительно ниже;
- Откатные: недорогие, но занимают много места;
- Распашные: самые дешевые и популярные, легкие в исполнении.
Последние два типа чаще всего используются на корпоративных и производственных площадях, а также в ангарах, где площадь позволяет производить их монтаж.
Принцип расчета высоты
Правильно определить оптимальную высоту гаражных ворот можно в соответствии с некоторыми основными факторами
В первую очередь берутся во внимание основные габариты транспортного средства, к тому же лучше делать небольшой запас на случай эксплуатации в будущем других автомобилей
Известны случаи, когда у людей есть вместительный гараж, но свою фуру приходится оставлять на платной стоянке, потому что она не способна пройти в проем. В среднем высота легкового автомобиля составляет 1,5 метра, а грузового транспорта — 1,9-2 метра.
Желательно делать уклонный заезд в гараж: бывают ситуации, когда во время въезда транспортное средство немного наклоняется. Особенно такая ситуация актуальна для построек на неровной местности или под домом.
Важно учитывать: гараж имеет небольшой порог, из-за которого во время въезда автомобиль немного подскакивает, что обуславливает необходимость дополнительного пространства в гараже. Размеры дверного проема для гаражных ворот
Размеры дверного проема для гаражных ворот
Размеры дверного проема для гаражных ворот
Не забывайте учитывать необходимость открывать багажник, не выезжая из помещения. Опираясь на эти факторы, рассчитайте необходимые параметры и прибавьте к ним 20 сантиметров. Водители легковых автомобилей обычно делают высоту в 2,5 метра.
Конечно, можно сделать и проем в два метра: машина пройдет, но в дальнейшем изменить высоту будет очень сложно. Если у вас джип или микроавтобус, то лучше делать высоту не менее трех метров.
Гаражные ворота: стандартные размеры
Единого, универсального стандарта не существует. Всё зависит от того, на чём ездит заказчик. Для типовой легковушки подходящая ширина гаражного проёма составляет 220–250 см, а вот для микроавтобуса потребуется уже по крайней мере 280 см. Для гаража, рассчитанного на два автомобиля, оставляют проезд не менее 480 см. Стандартная высота — от 200 до 300 см, здесь тоже всё зависит от разновидности транспортного средства.
У каждого производителя габариты сгруппированы в линейку с определённым шагом. Но если вы оформляете индивидуальный заказ, то можете всё замерить сами с учётом ряда моментов:
- Габариты автотранспорта. Если собираетесь в будущем купить новое авто, то заказывайте ворота, подобрав ширину и высоту с запасом. Такое же решение будет оптимальным, если планируете модернизировать машину, например устанавливать багажник на крышу легковушки или превращать мини-грузовик с кузовом в мини-фургон.
- Планировка территории. Оцените, насколько удобен подъездной путь. Под каким углом будет располагаться автомобиль, заезжая в гараж? Находится ли гараж на уровне земли? Хватает ли обзора при выезде на дорогу общего пользования? Может оказаться, что ворота должны быть шире, чем при идеальных условиях.
- Планы на использование гаражного помещения. Владельцы нередко оставляют в гараже ещё и мотоцикл либо велосипед, хранят личные вещи или старую мебель. Если и у вас есть такой план, учитывайте это.
У секционных ворот есть пара отличий, о которых также нельзя забывать:
- Гараж должен иметь глубину не впритык, а с запасом. Чтобы привод автоматических ворот работал без неполадок, нужно 330 см или больше.
- Стены не должны прилегать вплотную. Расстояние от стены до края проёма должно быть 10-сантиметровым, а лучше больше.
- С притолок — аналогичная ситуация. От края до верха ворот отступают примерно 25 см.
На средний размер ворот для гаража лучше не полагаться. Стоит помнить, что проём сужается за счёт рам. Чтобы не было проблем с воротами, лучше брать по возможности небольшой запас и учитывать дополнительные факторы.
Минимум (когда нужно сэкономить)
Чтобы не тратиться сверх меры, можно взять минимальные размерные параметры. Но всё равно меньше определённого проём делать нельзя. Так, для мотоцикла необходимо 180 см, а для легкового автомобиля — 200. Актуально при условии, что подъезд к гаражу удобный, прямой и ровный.
Стоит также учитывать и рост тех, кто будет пользоваться гаражом. При высоте 180 см человеку высокого роста будет неудобно заходить внутрь или выходить: придётся каждый раз наклонять голову.
Максимум (какие есть ограничения)
Пределов, лимитов как таковых нет. Всё ограничивается только потребностями заказчика. И его финансовыми возможностями, разумеется. Стандартные изделия бывают высотой до 308 см и шириной до 600.
По персонализированному запросу изготавливаются ворота в гараж, размеры которых ещё больше превышают стандарт. Но на практике это редко бывает востребовано. К тому же у материалов есть свои ограничения по прочности и выдерживаемой механической нагрузке.

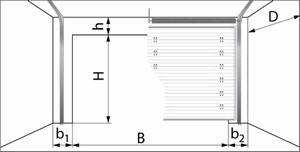

Размер ворот для гаража подбирается с учетом указанных на изображении параметров
Как оценить ширину будущих ворот
Эксперты рекомендуют, чтобы посчитать оптимум самостоятельно, измерить ширину авто и прибавить к этой цифре по 30 см слева и справа. Например, если это седан шириной 180–200 см, то оптимальный проём гаража будет 240–260 см. Ходовые размеры, которые предлагают производители, как раз составляют 250 и 300 см. Такого проёма хватит, чтобы заехал вместительный внедорожник.
Популярные стандартные размеры гаражных ворот (в сантиметрах):
- откатные — 300 на 190;
- поворотные — 240 на 220;
- распашные — 400 на 200;
- рулонные — 400 на 270;
- секционные — 225 на 200.
Строя гараж на пару ТС, ворота лучше ставить одни, но пошире — на 400 или 500 см. Это удобно, практично, экономия получается без потерь. Но установить ручной привод не получится: подъёмный механизм, если его задействовать для тяжёлой конструкции, быстро придёт в неисправное состояние.
Стандарт секционных конструкций
Каждая из популярных марок (Alutech, Hormann, DoorHan, RYTERNA) характеризуется определенной размерной сеткой. Причем значения некоторых размеров могут совпадать у различных производителей. Одним из параметров, значение которого существенно изменяется у продукции разных марок, является размерный шаг.
DoorHan
Стандартные значения высоты конструкций различных серий изменяются в пределах от 1 800 до 2 700/3 000 мм. Размерный шар составляет 0,1 см. Ширина варьируется от 2 000 до 3 000 мм с шагом 0,1 см. Наиболее популярными являются варианты по ширине: 2 500, 2 700 и 3 000 мм.
Стандартные размеры секционных моделей Дорхан
Hormann
Продукция этого производителя характеризуется еще меньшим размерным шагом. Соответственно, стандартные габариты: 2 250х1 875, 2 250х2 000 и 2 250х2 125 мм.
При увеличении ширины до 2 375 и 2 500 мм значения высоты могут быть такими же, как и для предыдущего случая, но добавляется размер 2 080 мм. Другие значения ширины изменяются с шагом 0,25 см: от 2 750 до 6 000 мм.
Размерный ряд: секционных конструкций Hormann
RYTERNA
Размерный шаг у данного производителя составляет 110 мм. Соответственно, для значений ширины ворот, равных 2 500 мм и 3 000 мм, можно подобрать вариант 2 150, 2260 или 2 370 мм.
Alutech
Под этой маркой выпускаются конструкции в наиболее широком ассортименте. Размерный шаг равен 0,125 см. Минимальные параметры по ширине и высоте: 2 250х2 085 мм. Количество вариантов будет расти в соответствии с увеличением значения высоты по шагу 0,125 см.
Ворота Алютех можно устанавливать практически в любой проем гаража, они не «крадут» размеры проема в котором установлены.
Что влияет на размеры гаражного проема
Принято считать, что стандартные размеры гаражных ворот следующие:
- минимальная ширина гаражных ворот – 2200 мм;
- максимальная ширина – 3000 мм;
- высота проема – 2000 мм.
Но данный расчет сильно усреднен, он принимается за норму для легкового автомобиля средних габаритов, при том, что въезжать он будет с прямой дороги, а не из-за угла, а также, с учетом установки ворот обычной распашной конструкции.
Совет! Существенно сэкономить на покупке самих ворот поможет строительство проема под них стандартного размера. В противном случае, придется заказывать индивидуальное изготовление полотен ворот – а это намного увеличивает их итоговую стоимость.
Чтобы не промахнуться с расчетами, рекомендуется не принимать средние значения, а действовать в конкретной ситуации по-разному. То есть, на стадии проектирования самого гаража нужно учесть несколько факторов:
- Тип автомобиля. Как правило, хозяин просто замеряет свое авто и прибавляет с каждой стороны от него по 20-30 см, чтобы не повредить при заезде зеркала и бамперы. Однако это не совсем правильно, ведь машину можно очень легко и быстро поменять, тогда как гараж – строение капитальное, его не перенесешь, а расширить проем будет достаточно затратно. В этом же пункте стоит учесть и количество предполагаемых машин в гараже, ведь нередко в одном строении находится сразу два автомобиля. Если гараж строится для мотоцикла, считается, что 180 см в ширину для проема будет вполне достаточно.
- Угол заезда играет тоже не последнюю роль в определении ширины проема. Так, чем круче поворот, из-за которого автомобиль должен войти в гараж, тем шире должен быть проем в стене. То есть, внутри помещения тоже должно оставаться пространство для маневра, ведь на извилистую дорогу нужно еще как-то выехать задним ходом, не повредив при этом машину. Здесь же учитывается, что, например, распашные створки будут препятствовать обзору, создавая дополнительные трудности при маневре. Уже всего делают ворота того гаража, в который ведет въезд с ровной прямой дороги – здесь достаточно 2200 мм для легкового авто.
- Производитель самих воротных полотен, а также, рам тоже немаловажен. В зависимости от страны и политики компании стандартный размерный ряд ворот может существенно варьироваться. Поэтому тем, кто уже определился с производителем ворот для своего гаража, рекомендуется изучить модельный ряд и выяснить, какие размеры проема предпочтительны.
- Тип ворот и механизма открываниязакрывания полотен тоже играет свою роль в расчете оптимального проема. Ведь каждая из современных конструкций имеет собственную систему открывания. Так, для одних моделей нужно свободное пространство под потолком гаража, для других – место для отката полотна или для распахивания створок. Габарит самого механизма тоже может быть существенным, особенно, если предполагается ручное управление сворками ворот.
- Конструктивные особенности строения под гараж так же важны. Часто автомобили хранят в подвале дома, или гараж является пристройкой, расположенной под одной крышей с домом. Владельцам двух машин необходимо решить вопрос о том, будет ли это один проем, или для каждого из авто предполагаются отдельные ворота. Принято считать, что для двух легковых авто будет достаточно гаражных ворот шириной от 4 до 5 метров. То же можно сказать и о наличии калитки – чтобы войти в гараж или выйти из него не всегда целесообразно открывать всю створку, решением может стать небольшая калитка в полотне ворот.
Важно! Следует учитывать, что проем под ворота будет существенно сужен рамами, и этот размер напрямую зависит от выбранной конструкции и материала полотен
Видео: рассчитываем размер гаражных ворот и делаем их самостоятельно
Также вы можете сделать гаражные ворота своими руками. Посмотрите следующий сюжет на видео. Здесь подробно рассказывается, как самостоятельно сварить металлические ворота в гаражное помещение.
https://www.youtube.com/watch?v=5WEpOnTbuao&feature=youtu.be
Если вы ответственно подойдете к определению размера гаражных ворот, грамотно подберете тип входной конструкции, потом вам будет комфортно находиться в гараже, въезжать в него и выезжать оттуда. Оптимальные ворота занимают минимум места, позволяют освободить внутри гаража полезную площадь, расширить пространство.
Размеры гаражных ворот для легкового автомобиля
Ворота на гараж, размеры, цена которых зависят от количества авто, необходимо разместить в помещении. Также от выбранного типа конструкции (рулонная, секционная, распашная) с механическим или автоматическим типом управления зависит стоимость приобретаемой въездной системы.
Проем для легкового автомобиля должен обеспечивать свободный проезд, при выборе конструкции следует учитывать расположение ее деталей над проемом или по обе стороны от въезда, какой формы перекрытие, и с учетом этого планировать покупку той или иной модели. Все нюансы по выбору вы можете возложить на наших менеджеров и замерщика, которые подготовят вам для согласования готовое решение.
Типовые размеры гаражных ворот
Для начала рассмотрим стандартные размеры ворот в гараж с одним легковым автомобилем:
- минимальная ширина – 2,25 метра, средняя – 2,5 метра;
- минимальная высота – 2 метра;
- максимальная ширина неограниченна.
Для более точного рассчета рекомендуем измерить автомобиль и прибавить к ним по 30 см для каждой стороны (справа и слева). В среднем ширина легкого автомобиля без учёта зеркал равна 180 см. Если добавить к величине 60 см (по 30 с обоих боков), получается стандартный показатель – 2500 мм.
Типовая ширина гаражных ворот в зависимости от вида транспортного средства:
- Если в сооружении будет храниться мотоцикл, нужно делать ворота не менее 1,8 метра в ширину.
- Легковому автомобилю достаточно 2,5 местра.
- На джип или микроавтобус ширина проема подойдет в 2,8 метра;
Нормы для 2-х автомобилей не регламентированы стандартами, но на практике ширину лучше взять от 4,8 метров.
Пространство для проезда машины будет меньше размеров проёма, т.к. определённое место будет занимать рама ворот.
Дополнительное пространство нужно и для привода, направляющих секционных ворот или короба для рулонных ворот.
Какие показатели нужно учитывать при изготовлении гаражных дверей:
- ширина и высота проема;
- место для открытия (для распашных ворот);
- мысота притолоки (расстояние от потолка до проёма);
- минимальное боковое расстояние (расстояние от боковых стенок гаража до проёма).
Подготовка к постройке: чертежи, эскизы, размеры
Что учесть при выборе высоты потолка
Высота самого потолка внутри гаража высчитывается от пола до непосредственно потолка. Следует подумать о настиле в гараже. Если на данный момент имеется пол из гравия, а затем планируется его переделать на какое-либо покрытие (см. Типы полов для гаражей и какой лучше выбрать), то высота потолков в гараже уменьшится.
- Высота потолка должна учесть еще две вещи. Это наличие внутри помещения подъемника и светильников. Эти два обстоятельства способны уменьшить высоту потолка в гараже, особенно, если открывать багажник.
- Оптимальная высота потолков в помещении для легковых автомобилей, которая считается от пола до края выступов или свисающих элементов на потолке, должна быть не меньше 2 метров. Если гараж предназначен для грузового транспорта, то высота увеличивается до 3 метров.
- В принципе, для спокойствия, если есть возможность, высоту, как и гаражные ворота, лучше увеличить на 0,3 м.
- Оптимальным решением для крыши гаража является односкатная или двухскатная крыша. Такой вид крыши способен увеличить потолки в помещении.
Секционные ворота
Эта конструкция ворот предполагает их ручное открывание, а также при помощи пульта. Секционные ворота применяются в бытовом гаражном строительстве. Но благодаря тому, что особенности конструкции дают возможность сделать их до 6 метров, такой тип ворот применяется и в производстве и дома. Цена их не низкая и поэтому надо заказать все по своим параметрам.
Секционные ворота гаража
- К секционным относятся и рулонные ворота. Они представляют собой конструкцию, состоящую из ламелей по 2 см, которые во время открытия накручиваются на вал и упрятываются в короб.
- Рулонные ворота отличаются от роллетных конструкций. В последних конструкция также упрятывается в короб, но в рулон не сворачивается. Для ворот 2,5 м такая конструкция смотрится красиво, но если высота больше, то рулонные ворота не имеют такого же привлекательного вида.
- Существует такой вид ворот, как подъемные. Они очень популярны и современны. Но для того, чтобы их установить в гараже, необходимо наличие свободного пространства, примерно в метр шириной. Подъемные ворота могут иметь стандартную высоту 2,2 м, для производственных ангаров применяются ворота 5 — 6 метров. В таких видах ворот предполагается особенная прочность для опор, а также для креплений и рельс. Все эти конструкции подвержены повышенным нагрузкам. Сами ворота изготавливают из стали высокой прочности.
- Несомненно, такие ворота в наибольшей степени обеспечивают сохранность и простоту эксплуатации. Но рекомендуется открывать подобные конструкции не более 10 раз за сутки, иначе срок службы их может существенно сократиться.
Способы запирания
Секционные гаражные ворота имеют три различных способа запирания:
- При помощи задвижки (пружинный засов). Этот способ подходит, если запираются они изнутри и есть еще один проход в гараж — в полотне ворот или где-то в стене. Обычно идет в базовой комплектации, другие запоры ставят по просьбе.
- При помощи встроенного замка. Чаще всего это замок ригельного типа с двумя ручками и отверстием для ключа. Ручки устанавливаются по центру полотна, чтобы потянув за них, можно было открыть/закрыть ворота. С внутренней стороны к ручке прикреплен трос, который при повороте тянет ригель. Два способа запирания секционных гаражных ворот
- Автоматические секционные гаражные ворота запираются при помощи автоблокировки привода, которая срабатывает, когда полотно опущено. Для аварийной разблокировки есть два способа:
- для разблокировки снаружи в полотне проделывается отверстие под ключ, провернув ключ, вытаскивают цилиндр запора (все очень легко), к которому прикреплен разблокировочный трос.
Как вы поняли, первые два способа подходят если полотно поднимается вручную, третий — для автоматизированного варианта. К ригельному замку или автоблокировке всегда можно попросить установить задвижку — на случай длительного отсутствия.
Требования к гаражным воротам
СНиП и ГОСТ не регламентируют, сколько метров должны составлять размеры гаража. Приводятся лишь рекомендации и таблицы по характеристике гаражей для автомобилей, удаленность от индивидуального жилищного строительства (ИЖС), а также других соседних построек.
Гараж
Размеры будут зависеть от вида конструкций:
- подъемные;
- секционные;
- рулонные;
- откатные;
- распашные.

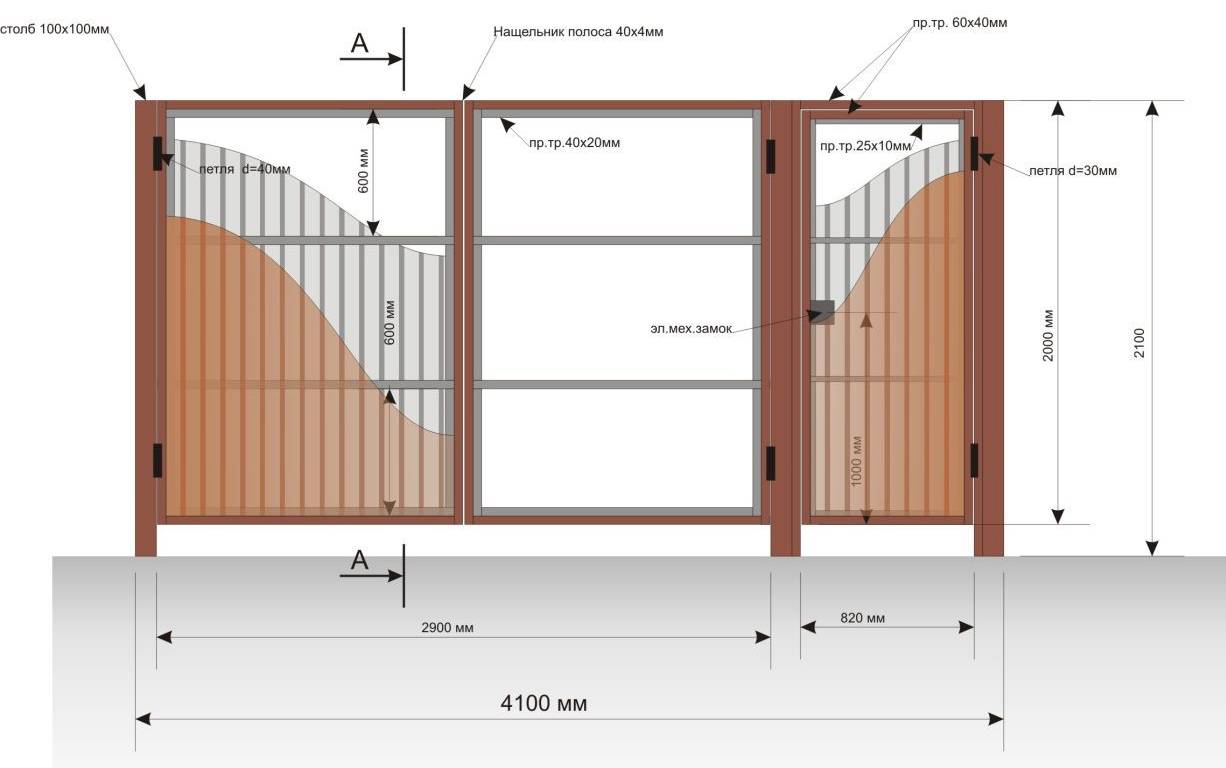

Чертеж с шириной изделия для гаража
Стандартный размер высчитывается с учетом ширины автомобиля плюс 90 см по обеим сторонам (открывание двери авто) либо в диапазоне 2,6–2,9 м. Для джипов, грузовых машин или микроавтобусов также должна учитываться высота ворот плюс 40 см.
Стандарты для автоматических конструкций
В большинстве случаев для установки автоматики и сопутствующих элементов требуется дополнительное пространство. Поэтому при определении подходящих габаритов нужно учитывать вид механизма: ручное или автоматическое управление.
Тип конструкции 1:Рулонные
Данный вариант мало чем отличается от ручного аналога, так как требует ровно столько же свободного пространства для установки. При этом конструкция состоит из определенного количества ламелей, которые при движении скрываются под коробом.
Тип конструкции 2:Подъемные
Этот вариант менее популярен, чем другие аналоги ввиду неудобства конструкции и довольно крупных габаритов таких ворот. По этой причине подъемные панели обычно устанавливают на промышленных объектах, где есть возможность установки и автоматических, и ручных конструкций, несмотря на разницу в параметрах.
Тип конструкции 3:Секционный
Такие ворота отличаются более крупными габаритами в автоматическом исполнении, если сравнивать с ручными аналогами. В подобных конструкциях необходимо предусмотреть свободное пространство над проемом и по бокам для установки направляющих.
Ширина входного пространства должна быть не менее 2,5 м. и не более 5 м. Высота проемного отверстия – от 2 до 3 м.
При этом необходимо соотнести размеры проезда и непосредственно самой конструкции ворот. Дополнительно к тому принимается во внимание угол разворота автомобиля при въезде на объект и выезде на улицу
