Как выполнить регулировку подъемных секционных ворот своими руками

Устранение неравномерного натяжения левого и правого тросов.

В случае если один из тросов все таки провисает, провисание устраняется за счет взаимного проворота валов , который обеспечивается конструкцией соединительной муфты (наличием пазовых отверстий под стяжные винты).

Для этого следует распустить стяжные болты муфты, провернуть вал, со стороны которого имеется провисание удерживая в исходном положении другой вал.

После устранения провисания троса произвести затяжку стяжных болтов соединительной муфты.

Следующий этап – полностью взводим пружины в соответствии с рекомендацией. Количество витков должно быть указано на шильдике ворот.

Торсионная пружина отвечает за балансировку полотна ворот.

Она распределяет весь вес равномерно, тем самым, облегчает поднятие ворот. Выполняет функцию противовеса. Сила действия пружины направлена вверх, а масса ворот вниз. Идеальная настройка полотна ворот выставляется по методике рекомендованной заводом производителем. Данные по количеству витков натяжения пружины указывается в паспорте изделия, на шильдике ворот, имеется у поставщика ворот.

Проверка правильности натяжения пружины.

Пружина немного провисает в середине – это ее нормальное заряженное состояние. Количество меток на мотке должно соответствовать количеству указанных оборотов в паспорте к комплекту.

Варианты состояния торсионной пружины.

• Выгнута дугой вверх;
• волнообразной формы;
• ровная;

Внешние признаки пружины говорит о том, что она перетянута.

Если при работе ворот слышны щелчки или скрежет со стороны пружины, торсионный механизм нужно смазать жидкой смазкой, в случае если звук не прекратился, следует вызвать специалиста. Проверяйте состояние пружины перед сменой сезона, а особенно после сильных морозов, пружина должна немного провисать в середине – основная рекомендация

После регулировки пружин, необходимо, проверить правильность настройки механизма уравновешивания секционных ворот.

Для этого необходимо поднять и затем опустить секционные ворота рукой. Прилагаемое усилие должно составлять 10- 20 кг. Движение ворот должно останавливаться при прекращении усилия.

Разновидности подъемных ворот

Ворота подъемно поворотные открываются при помощи поднятия. Они имеют несколько разновидностей, различающихся по способам их открывания. Они бывают поворотно или подъемно секционного вида. Секционные группы представляют собой монолитную конструкцию, имеющую открывающуюся нижнюю часть. Основная их часть во время открывания уходит внутрь строения, снаружи можно увидеть лишь небольшого размера козырек.

Подъемно-поворотные механизмы требуют немного больше свободного пространства, при этом, они отличаются значительно низшей стоимостью, нежели предыдущая разновидность.

Ворота подъемно-секционного типа

Секционные конструкции представляют собой ряд панелей, отдельно стоящих друг от друга. Каждая из них составляет около 50 см. Они могут быть изготовлены из стали, древесины, пластмассы. Панели соединяются между собой при помощи петлей шарнирного вида. Вся система оснащается муфтой, роликами, иными подвижными элементами. Все они изготавливаются их поливинилхлорида или стали.

Направляющие создаются из нержавеющего сырья. Внутреннюю часть полотна можно утеплять, используя пенополиуретан. Это позволит сохранять внутри тепло на протяжении длительного времени.

• безопасность функционирования;
• простота эксплуатации;
• максимальное удобство применения;
• высокие прочностные характеристики.

Среди недостатков, пользователи отмечают полное отсутствие механизмов защиты от взлома, а также незаконного проникновения. Сделать самостоятельно подобные ворота очень трудно. Единственным вариантом будет покупка заводской модели, последующий её самостоятельный монтаж.

Ворота подъемно-поворотного типа

Подъёмные ворота, имеющие поворотный механизм, отличаются простотой сборки, возможностью самостоятельной установки. Когда такая конструкция открывается, происходит подъем целой створки. Движение происходит посредством шарнирно-рычажного устройства.

Эта въездная группа отличается высокими характеристиками прочности, позволяет надежно защищать собственное имущество от проникновения злоумышленников.

Некоторые владельцы предпочитают собирать этот механизм, без оснащения направляющими роликами. Это позволяет добиваться бесшумного движения полотна.

Процесс сборки прост, не требует особых навыков, а также больших финансовых вложений.

Выделяют две разновидности механизмов открывания:

1. Устройство с противовесами: это приспособление состоит из троса, закрепленного к раме на нижней её части. Он проходит сквозь противовесы, крепящиеся на лебедке. Устройство используется, когда система отличается тяжестью.
2. Шарнирно-рычажное: отличается простотой, очень популярен. Его надежность обеспечивает простоту передвижения, без блокировки устройства.

Преимущества

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

• подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
• конструкция применяется для одинарных и двойных типов гаражей;
• возможность установки автоматической системы открытия;
• сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
• могут использоваться разные виды внешней отделки и декора;
• автоматической калиткой гараж надежно защищен от взломщиков;
• при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

Регулировка электропривода

Важной частью регулировки секционных ворот является настройка автоматического привода. Сначала необходимо проверить натяжение цепи или армированного ремня

Механизм натяжки обычно располагается на кронштейне рейки. Для регулировки достаточно затянуть регулировочную гайку. Будьте внимательны: цепь или ремень не должны быть натянуты как струна – небольшое провисание допустимо.

Затем нужно выполнить самостоятельно программирование начальных настроек электропривода – как будто вы его запускаете в первый раз. Во время данной процедуры автоматика заново рассчитает усилие, которое нужно для перемещения полотна, настроит плавность пуска и замедление в конце движения. Программирование автоматики отличается в зависимости от производителя оборудования.

Если вы столкнулись с затруднениями во время регулировки секционных ворот своими руками, обратитесь за помощью профессионалов из компании «Gateprof». Мы всегда готовы прийти к вам на помощь – достаточно обратиться по указанным на сайте контактам.

На что нужно обратить внимание

Регулировать ворота приходится в следующих ситуациях:

• Вы приобрели их и занимаетесь установкой самостоятельно;
• Специалисты по монтажу допустили серьёзные ошибки.

При использовании секционных ворот необходимо обращать внимание на правильность их работы. К чему советуем присмотреться:

Геометрия подъёма полотен. Если имеются перекосы – это мешает правильному открыванию/закрыванию

Самое важное – возрастает риск износа базовых деталей конструкции, что ведёт к большим затратам.
Состояние пружинно-инерционного механизма. Любой перекос усиливает нагрузку на оси и ролики

Эти элементы быстро выходят из строя. Трос может оборваться и слететь с барабана.

Проверяйте качество комплектующих деталей, которые вы будете покупать в случае необходимости замены. Нужно применять только сертифицированные запчасти от производителя ворот.

На что нужно обратить внимание

Проведение регулировки может потребоваться в разных случаях – будь то самостоятельная установка данного механизма либо существенные ошибки, допущенные мастерами

Обращать внимание полагается на такие аспекты:

Характеристики инерционного механизма на пружинах. Тут нужно учитывать то, что нагрузка на его детали повышается при разного рода перекосах троса – например, обрыве или сползании с барабана;
Ровность поднимающихся полотен

Здесь тоже важно, чтобы отсутствовали перекосы. Они вызывают некорректность закрывания и сильно повышают риск раннего износа или поломки элементов конструкции, в результате чего придется приобретать замену;
Качественные характеристики запчастей

Следует покупать только сертифицированные комплектующие, изготовленные тем же производителем.

Регулировка автоматических ворот

Этап 1. Регулировка роликов. Петли, уплотнения.

Плоскость рамы расположена под небольшим углом относительно вертикали проема. Периметр проема П-образно примыкает к секциям посредством уплотнений. Так исполнена герметичность по бокам / сверху. Усилие прижима обусловлено клинообразным схождением плоскостей проёма и секций. Прижим к уплотнению достигается подстройкой роликодержателей боковых петель по обрезиненной части уплотнения. Пластиковая часть предотвращает трение/износ, резиновый лепесток, иногда он исполнен двумя контурами, отсутствие «сквозняка».

Отпустив гайки крепления ролика петли, надлежит двигать его вперёд/назад. Так формируется герметичность между рамой и вертикальным стеновым уплотнением. Необходимо добиться зазора 1..1,5 мм. Величину можно оценить, слегка пошатывая от себя/к себе секцию, взяв за петлю. При зазоре менее 1 мм происходит «зажатие», повышенное трение препятствует дальнейшему лёгкому старту снизу. Более 1,5 мм появляются «сквозняки». Выполняйте подстройку поочерёдно каждой крайней петлей снизу вверх.

Верхние петли дают прижим последней секции. О верхних петлях конструкций «низкий подъём», где использованы два совмещённых горизонтальных желоба, мы поговорим подробней. При использовании двигателя потолочного типа, где приводное усилие передаётся середине верхней секции, не следует выставлять верхние колёсики слишком глубоко участка вертикального желоба. Указание объяснимо направлением вектора силы при старте закрытия. Если применяется вальный мотор, то для лучшего прижима верхней секции колесико следует расположить внутри вертикального участка желоба.

Характеристика конструкции и принцип работы

Секционные ворота – хорошо продуманный, долговечный механизм, поднимающий дверное полотно вверх по направляющим, расположенным на потолке.
Полотно состоит из металлических панелей (секций), соединенных шарнирными петлями. Подъемный механизм состоит из направляющих, барабанов и тросов с пружинным механизмом. Одно движение руки – и ворота плавно поднимаются вверх. Секции накладываются друг на друга и прячутся под потолком.

Обычно конструкция снабжена автоматикой для открывания, но в случаях перебоев с электроэнергией ворота можно открыть вручную.

Секционные ворота состоят из металлических панелей, соединенных шарнирными петлями

Автоматическое открывание обеспечивается приводом, который может быть 2х видов:

• торсионная система. Устанавливается на потолке, работает благодаря тросу. Как только владелец нажимает на кнопку, тяговый рычаг подтягивает трос, а вместе с ним и секционное полотно. Этот тип чаще всего используется в гаражах при частных домах;
• навальный привод. Более сложная конструкция с мотором и торсионным валом. Крепится прямо над воротами, оборудована цепью, благодаря которой полотно открывается без электричества. Этот вид автоматики – более мощный, подходит для габаритных тяжелых ворот, а значит, редко используется в гаражах при доме.

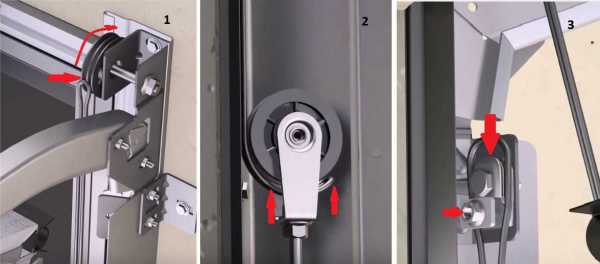

Проверяем тросы

Проверка и регулировка тросов является первоочередной задачей при работе с секционной конструкцией, ведь даже малая степень провисания запускает процесс деформации направляющих и самих ворот. Производить проверку нужно регулярно и при обнаружении отклонений приступать к регулировочным работам.

Пружина натяжения секционной конструкции

На что же нужно обратить внимание при оценке состояния тросов? Эти элементы должны быть равномерно зафиксированы и не должны слетать, обрываться или менять положение. Если обнаружены те или иные отклонения, их обычно можно исправить своими руками

Делают это следующим способом:

• Поставить шпонки на кронштейнах, расположенных в нижней части. Крепко зафиксировать барабан и винтовой регулятор;
• Затем надо менять положение регулировочного вала до достижения достаточного натяжения троса. Обычно для такой цели требуется сделать два полных оборота вала. По окончании этого действия проводится крепление болтов, расположенных на натяжных элементах-наконечниках, чтобы добиться достаточной фиксации пружинного элемента. Как правило, для ликвидации провисания описанных действий бывает достаточно.

Если этих мер оказалось мало, допустимо одновременное изменение положения валов, расположенных с двух сторон.  В таком случае валы распускаются и затем крутить начинают тот из них, который показывает более слабый результат. Во время кручения первого вала необходимо отслеживать, чтобы второй находился в покое. Затем валы крутят одновременно и укрепляют в нужном положении.

Механизм с участием троса

При самостоятельной настройке важно его правильно натягивать, чтобы обеспечить безопасность

Размещение на столбе

Начните с того, что закрепите задний кронштейн с отвечающей крепежной пластиной на несущем столбе согласно ниже представленной схеме: должны быть соблюдены размеры A и B – конкретно расстояние между осями среднего отверстия кронштейна и петли ворот. В заднем кронштейне имеются несколько отверстий, они облегчают монтаж привода и дают возможность изменить угол открытия/закрытия ворот. Изменяя расположения петель, можно удлинить или сократить данный кронштейн.

Схема размещение привода на столбе

Монтажная пластина

Установите стальной хвостовик и смажьте все нейтральной смазкой.

Сборка монтажной пластины

В закрытом положении ворот установите монтажную пластину на створке. Помните, что передний кронштейн должен быть установлен строго горизонтально и на одном уровне с соответствующим задним, а размер E выдержан согласно указанному в приложенной инструкции.

Установка пластин на место

Открытие наружу с приводом

Устанавливают и закрепляют задние кронштейны на опорных столбах проема при помощи дополнительных кронштейнов. Открыв ворота, следует проверить расстояние Е и надежно закрепить передний кронштейн на каркасе каждой створки.

Разновидности конструкции

Современные секционные ворота подойдут для помещений всех типов.

Варианты ворот

Конструкции вертикального подъема

Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.

Конструкции высокого подъема

Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.

Конструкции стандартного подъема

Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.

Конструкции низкого подъема

Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:

• торсионного вала;
• наматывающих шкивов;
• балансировочных пружин.

После выбора подходящей конструкции можно приступать к подготовительным работам.

Как Регулировать Автоматические Гаражные Ворота Самостоятельно

Предлагаем Вашему вниманию полезную статью о регулировке Автоматических Гаражных Ворот своими силами и своими руками. Как правильно это сделать, подскажут специалисты компании МирСтройКомплект. Читайте статью и учитесь экономить деньги и силы с помощью приобретенных полезных навыков:

• 1. Правила регулировки подъемных секционных ворот
• 2. Регулировка привода ворот Дорхан
• 3. Регулировка пружины секционных ворот

Регулировка подъемных ворот выполняется в несколько этапов и может быть проведена собственноручно, без привлечения специалистов. Для этого потребуется:

Внимательно соблюдать инструкцию. Заранее подготовить инструменты

Соблюдать все меры предосторожности

Регулировка открытия и закрытия автоматических секционных ворот при отключенном электроприводе.

Категорически запрещено находится под полотном во время проведения работ, поскольку это угрожает здоровью и жизни.

Правила регулировки подъемных секционных ворот

Регулировка секционных ворот Дорхан (Doorhan) самостоятельно выполняется в несколько этапов по простой инструкции:

Опускание полотна в крайнее нижнее положение. Фиксация нижних кронштейнов к стене (проверьте надежность фиксации, поскольку они удерживают большой вес)

Установка шпонки на секции ворот (следует выполнять процесс осторожно, для избегания повреждений других комплектующих). Фиксация барабана путем максимального затягивания винта установочного

Осуществление поворота вала до момента исчезновения провисания (главное, вовремя остановиться для избегания перетягивания). Для достижения полного отсутствия провисания необходимо сделать 1-2 поворота пружины. Проводится закручивание болтов для окончательной фиксации.

Однако иногда не получается отрегулировать натяжение тросов секционных ворот таким образом, и тогда следует искать другой способ. Если возникли сложности, можно провести работы по регулировке таким образом:

• Раскрутить болты.
• Повернуть вал только с той стороны, где наблюдается провисание (при этом зафиксировав положение вала с другой стороны).
• Закрутить крепежные болты.

После этого ворота должны полностью восстановить свою нормальную работоспособность. При этом снижается уровень износа деталей, что также является важным для владельцев конструкции.

Регулировка привода ворот Дорхан

Иногда у владельцев гаражей возникает проблемы с тем, как отрегулировать ворота Алютех, Doorhan, Came с электроприводом. В данной ситуации одним из ключевых моментов является настройка управления, в частности – задание конечного верхнего и нижнего положения ворот. Сделать это можно таким образом:

• Удерживаем клавишу Р для осуществления выбора канала привода.
• После появления цифры один отпускаем клавишу, после чего делаем повторное нажатие.
• Ждем пока цифра 1 начнет мигать.
• С помощью кнопки «+» выставляем требуемый верхний уровень полотна.
• Нажимает клавишу Р для сохранения настройки.
• Для настройки нижнего уровня зажимаем клавишу Р и ждем появления цифры 2.
• С помощью клавиши «-» опускает полотно до требуемого уровня.
• Нажатием Р сохраняем результаты.

Регулировка пружины секционных ворот

Регулировка пружин автоматических ворот проводится в несколько этапов:

• Откручивание фиксирующих болтов.
• Совершение поворота пружины на 1-3 оборота в зависимости от ситуации.
• Закручивание болтов.

В сети Интернет можно найти множество подсказок, как правильно натянуть пружину на секционных воротах, изготовленных фирмой Дорхан.

Регулировка механизма рычажных ворот может быть проведена подручными средствами.

Регулировка привода ворот Дорхан

Но очень часто после монтажа непосредственно всей конструкции, у вас может возникнуть вопрос: как отрегулировать ворота Doorhan с электроприводом? Выполнить регулировку секционных ворот Дорхан (Doorhan) самостоятельно достаточно просто, нужно следовать только нашей инструкции.

Если вас интересует, как натянуть трос (цепь) на гаражных больших воротах производства Дорхан или другой аналогичной фирмы, следуйте инструкции:

В первую очередь стоит надежно закрепить нижние кронштейны на стене. Чем лучше и прочнее вы их сможете закрепить, тем большую нагрузку они смогут выдержать.

Установить шпонку для секции ваших ворот.

Зафиксировать барабан с помощью процесса затягивания винта для установки.

На этом этапе нужно повернуть вал до того момента, как пропадет провисание конструкции. Эту работу стоит делать медленно и неторопливо, чтобы у вас был шанс остановиться в нужный момент.

Накрутить пружины в два-три оборота и не более.

Затянуть наконечники на болтах, что поможет дополнительно зафиксировать пружины

Выполняя ремонтные работы по такому сценарию, вы сможете поддерживать свои гаражные ворота в покупном виде долгие и долгие годы. И все же временами стоит проверять напряжение в тросах, так как оно может ослабевать, не давая видимого эффекта. А, как известно любую поломку, как и болезнь, лучше предупредить, чем лечить.

Рисунок 3: устройство привода

Виды поломок и их признаки

Ворота секционного типа имеют достаточно сложную конструкцию, включающую большое количество механических и электронных элементов. Некоторые поломки возможно устранить своими руками.

Несмотря на то, что конструкция секционных гаражных ворот достаточно надежна, безупречную работу способны обеспечить только профилактический осмотр и регулярная диагностика механизмов и фурнитуры. Однако во время эксплуатации процесс износа и поломки деталей неизбежен.

Ремонт секционных ворот необходим, когда случаются такие неполадки:

1. Полотно заклинивает или туго ходит. Такие поломки бывают, если деформировано само полотно или направляющие, а также слишком натянуты торсионные пружины, являющиеся в механизме секционных гаражных ворот одним из главных элементов. Для того чтобы решить данную проблему, иногда нужна только регулировка натяжения пружины. Бывают случаи, когда необходима замена петель или роликов.
2. Шум во время движения полотна – скрип или стук. Подобные звуки чаще всего бывают, когда в механизме загрязняются или изнашиваются подвижные части – ролики или петли. Возможны также неполадки в системе направляющих: в пазы, где происходит перемещение роликов, могут попасть посторонние предметы, или же они могут просто деформироваться. Чтобы устранить данную проблему, необходима чистка и смазка своими руками подвижных элементов.
3. Обрыв торсионной пружины или троса. Обычно обрываются изношенные пружины. Они могут также разматываться, что приведет к ослаблению натяжения. В таких случаях пружину нужно заменить. Обрыв троса происходит обычно на больших воротах с тяжелым полотном. Также такая поломка возможна при эксплуатации гаражных ворот с ручным управлением, если прилагались чрезмерные усилия для их открытия, или в случае поломки электропривода. При несущественных повреждениях трос ремонтируют своими руками, в других случаях – нужна замена.
4. Неисправности редуктора, вала, барабана. Эти части секционных гаражных ворот не ремонтируются. Выход из строя обозначает обязательную их замену на новые.
5. Деформация направляющих. Направляющие тоже способны изнашиваться, и это мешает полотну правильно перемещаться. К тому же, эта проблема может повлечь за собой другие – поломка роликов и деформация секций. В основном, поломкам подвержены поворотные направляющие. Если деформация несущественная, их рихтуют. Серьезная поломка требует замены своими руками вышедшей из строя детали.
6. Проблемы с полотном. В полотне подвижных деталей мало – это только соединения между секциями. Но и они могут износиться и сломаться. В результате целостность полотна оказывается под угрозой. А если оно сильно загрязнилось или деформировалось, то гибкость теряется. Также полотно во время эксплуатации испытывает большие механические нагрузки, нередко подвергается ударам, и это приводит к тому, что секции деформируются. Конструкция полотна, которая состоит из большого количества отдельных элементов, позволяет менять своими руками только те части, которые повреждены, что намного проще и дешевле. Проблемой может стать только тот факт, что иногда могут возникнуть сложности с подбором оттенка покрытия. Царапины и другие мелкие повреждения восстанавливаются специальными красящими средствами.

Подъемный механизм для секционных ворот

Этапы строительства

Установка опорных стоек

Опорные стойки представляют собой столбы из металла или дерева, которые необходимо устанавливать, заглубляя в землю не менее, чем на 1 м.

Перед непосредственной установкой необходимо провести следующие действия:

1. Разметить место установки столбов.
2. Сделать ямы в земле, глубина которых должна составлять 1 м, а диаметр – 0,5 м.
3. Дно ямы нужно засыпать щебнем на высоту 20 см и хорошо уплотнить.
4. Поставить столб, выравнивая его по высоте и вертикальному направлению.
5. Приготовить бетонный раствор, смешивая цемент, песок и воду.
6. Залить полученным раствором яму, который необходимо хорошо уплотнять, удаляя тем самым образующиеся пузырьки воздуха.
7. Следуя вышеописанным действиям, установить еще одну стойку.

На застывание бетона необходимо оставить не менее 10 дней. В это время основание столбов нужно периодически поливать водой, что значительно увеличит прочность бетона.

Сварка створок

Наиболее приемлемым материалом для изготовления каркаса является стальная профилированная труба, которая придаст конструкции максимальную жесткость. Конструировать автоматические раздвижные ворота своими руками необходимо начинать с монтажа несущей рамы, состоящего из следующих действий:

1. Профиль необходимо разделить на рассчитанные части.
2. На ровную поверхность выложить нижнюю поперечную деталь и приложить к ней боковые стойки. Сваркой соединить детали, контролируя прямой угол.
3. То же самое проделать с верхней поперечной деталью, а также всеми остальными деталями каркаса.
4. Закрепить воротные петли, используя сварочный аппарат.
5. Закрепить на раме профнастил или другой материал, выбранный для заполнения рамы.
6. Выполнить зачистку всех сварных швов.

На столбах закрепить сваркой петли и установить подготовленные створки.

Этап второй. Монтаж направляющих.

Приятель, который консультировал по установке, да и по выбору, какие ворота ставить, сказал, что самое главное – это чтобы все направляющие ровно стояли по уровню. В этом основная проблема монтажа таких ворот. Сначала выставил в уровень первую вертикальнуюнаправляющую, пробив ее полазерному уровню, и, чтобы себя проконтролировать, вставил в нее первую панель. Затем установил также строго вертикально направляющую с другой стороны. После установил направляющие, по которым ворота будут ходить при подъеме. С торца они между собой соединяются планкой.

После ее установки проверил шнурком диагонали прямоугольника. Закрепил их к потолку вертикальными направляющими, проверяя, чтобы они строго в одной плоскости были. Все сошлось! Когда все крепил, еще раз себя похвалил за идею делать каркасный гараж. Все-таки к дереву сильно проще крепиться, нежели к тому же блоку))).

Инструмент и приспособления для монтажа

От того, насколько полным будет набор инструментов, рекомендуемых для установки конструкции ворот, также зависит качество монтажа и особенно удобство реализации монтажных операций. В инструкциях по установке ворот «Дорхан» своими руками желательно иметь на вооружении следующие технические средства и приспособления:

• Электродрель.
• Шлифмашинку.
• Инструмент для работы с заклепками.
• Молоток.
• Пассатижи.
• Наборы отверток и гаечных ключей.
• Разметочные средства – рулетку, уровень, карандаш.
• Стремянку.
• Нож.

Также будет не лишним позаботиться о собственной безопасности и подготовить защитные очки, перчатки и каску.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.

2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Для нормальной эксплуатации секционных ворот тросы должны быть натянуты. Провис тросов секционных ворот не допускается.

Как следствие, троса балансировки секционных ворот слетают или запутываются.

В случае обнаружения поломки рекомендуется отключить электропривод и не пользоваться конструкцией ворот до устранения неисправности. Полотно ворот находится в опущенном состоянии.Полотно ворот нормально прижато к проему.

Давайте попробуем разобраться как отрегулировать данную неприятноть.

У вас – запутались ,слетели, оборвались троса на воротах и ролики, кронштейны находятся на месте. Данная методика так же применима при перекосе тросов.

Первым делом при начале регулировки производим разблокировку двигателя( если управление автоматическое)., если цепное – разблокируем цепь.

Производим полное ослабление тяговой пружины.

Следующий этап – натяжение пружины.
