Советы по отделке и эксплуатации
Обычно откатные ворота предпочитают отделывать материалами из древесины. При этом используют только строительное сырьё, качество которого сомнений не вызывает. Деревянное покрытие ворот должно быть устойчивым к механическим воздействиям, иначе оно быстро покроется трещинами и потеряет форму.
Дерево, используемое для облицовки ворот, должно быть устойчивым к механическим воздействиям
Если нет возможности вложить в сооружение откатных ворот немалые средства, то стоит задуматься об их отделке пластизолом. Правда, с использованием этого материала дверная конструкция на территории частного дома будет смотреться не респектабельно. Всё-таки пластизол выглядит как гладкий или гофрированный лист, покрытый полиэфиром. Зато это строительное сырьё отличается прочностью и поэтому часто применяется при строительстве автостоянок.
Ворота из пластизола отличаются прочностью и практичностью
Когда по вкусу не приходится ни дерево, ни пластизол, можно попробовать отделать откатные ворота сэндвич-панелями или профнастилом. А оригинальной облицовкой дверной конструкции будет обшивка вагонкой. Благодаря этому материалу ворота станут надёжными и прослужат долгий срок.
Установив откатные ворота, следует позаботиться о безопасности их использования. Эксплуатация такой дверной конструкции требует придерживаться следующих правил:
- не создавать препятствий для движения ворот;
- визуально контролировать открытие и закрытие конструкции;
- не стоять в зоне движения створки;
- отказываться от использования ворот при повреждении управляющих устройств;
- не пытаться самостоятельно переделать конструкцию ворот;
- не использовать ворота как средство для перемещения каких-либо объектов.
Соорудить откатные ворота не так проблематично, как может показаться. Чтобы ввести в эксплуатацию сложную дверную конструкцию, надо досконально её изучить и выполнить все пункты инструкции по изготовлению объекта.
Откатные против распашных
Главное преимущество откатных ворот — в том, что они, открываясь, не занимают места во дворе при и не перегораживают дорогу. Эта особенность очень полезна в небольшом по площади дворе, выходящем на узкую улицу.
Разумеется, у решения есть и оборотные стороны:
Длина примыкающего к проему ворот прямого участка ограждения должна быть как минимум равна длине створки. Иначе воротам будет просто-напросто некуда откатиться;
В открытом положении створка перекрывает 4 — 6 метров стены.
- Массивную створку будет довольно тяжело откатить вручную, если вы хотите сэкономить на электроприводе или если дома отключили электричество. Открыть распашные ворота любого веса под силу даже ребенку;
- Конструкция в целом получится куда более дорогостоящей. Сварные распашные ворота из профтрубы 40х40, обшитые профлистом, при изготовлении «под ключ» обойдутся вам в 15 — 25 тысяч рублей. Откатные с электроприводом стоят от 100 тысяч и более.
Преимущества автоматических ворот
Автоматические откатные ворота просты в ежедневном пользовании. Основными плюсами автоматики являются:
- Удобство: все системы автоматизации могут находиться под контролем всего одного пульта.
- Простота: открыть их можно не выходя из машины или дома, одним нажатием на кнопку пульта дистанционного управления.
- Надежность: устройства автоматизации продлевают срок службы ворот, т.к. способствуют плавному ускорению и замедлению в начале и в конце маневра.
- Безопасность: автоматизированные ворота снабжены системой безопасности и при возникновении риска наезда прекращают движение.
Ворота без автоматики менее удобны в быту, зато обойдутся несколько дешевле. Делая выбор в пользу автоматики, необходимо учитывать зависимость мощности двигателя от веса ворот.
Двигатели имеют различную мощность. Соответственно, для легких сооружений подойдет двигатель обычный двигатель средней мощности. С тяжелыми коваными конструкциями отлично справится двигатель 700-800 Вт.
Так как при установке системы автоматизации придется иметь дело с электроникой, самостоятельно с данной работой справится не каждый. Ставить автомат можно, обладая в этой сфере определенными знаниями.
Если вы достаточно уверены в своих знаниях, и готовы установить автоматическую систему на ворота самостоятельно, вам понадобятся следующие материалы и оборудование:
- электронный привод для откатных ворот;
- пульты для дистанционного управления;
- элементы для безопасности;
- рейка с зубцами;
- сигнальная лампа;
- сварочный аппарат;
- сверла для металла и дрель;
- приводы для подключения элементов безопасности;
- электроприводы для питания;
- приводы для подключения сигнальной лампы.
Также понадобится швеллер и пара кареток, так как на швеллере расположится электропривод.
Установка автоматизации состоит из нескольких этапов:
- выбор места для электропривода;
- укладка привода на швеллер и закрепление его зубчатой рейкой;
- приваривание рейки к профильной трубе;
- установка концевых выключателей;
- подключение привода.
Помимо автоматизации, на двери можно установить камеры наблюдения, устройства против взлома, домофон и другие опции, способные повысить комфорт пользователей.
Регулировка верхнего поддерживающего кронштейна
Поддерживающий кронштейн – элемент конструкции откатных ворот, чья роль – фиксация створки и удерживание полотна от раскачивания. Покупая эти комплектующие необходимо убедиться в наличии у них надежного крепежа. Оснащение специальной системой регулировки позволит устанавливать кронштейны вне зависимости от дистанции между опорными стойками.
Регулировка кронштейнов не представляет особой сложности. Настраивая ролики детали необходимо убедиться, что расстояние между ними и со створкой составляет 1,5-2 мм. Таким образом, ролики самостоятельно будут держать створку, не зажимая ее.
Правила выбора роликов
Для роликов можно выбрать два варианта:
- Использовать старые ролики от небольшой кран-балки или подвесной тележки
- Приобрести готовую фурнитуру для подвесных ворот.
Второй вариант предпочтительнее, так как эти ролики меньше по габаритам и, возможно, дешевле. Также обычно с ними продаётся весь необходимый комплект — концевики, направляющая, система автоматики и т. д.
Нагрузка на ролики
Если выбирают ролики от старой балки, проверяют, смогут ли они работать с установленной направляющей. Она и тележки представляют собой единый механизм, который должен слаженно работать. При возможности выбора желательно ставить ролики как можно большего диаметра, обязательно снабжённые подшипниками с водозащитой.
Виды и типы откатных ворот
Устройство и конструктивные особенности механизмов и способов установки.
По способу открывания:
раздвижные ворота – состоят из двух створок, которые отъезжают в противоположные стороны. Визуально похожи на распашные и сочетают в себе достоинства распашных и раздвижных ворот;
откатные ворота (самонесущие) – состоят из одного полотна (редко двух) которые отъезжают в одну сторону.
Устройство раздвижных и откатных самонесущих ворот
Главное преимущество откатных ворот – для эксплуатации не требуется много свободного пространства. В числе плюсов – возможность подключения автоматики, более современный вид, легкость скольжения даже при наличии снега.
По степени механизации:
ручной откат (механическое открывание ворот). Отодвинуть створку раздвижных ворот абсолютно несложно. Собираясь сделать откатные ворота своими руками, многие отдают предпочтение ручному откату ворот;
автоматический откат. При проектировании и монтаже ворот учитывается необходимость подводки электричества и установка дополнительных механизмов. Автоматика для откатных ворот состоит из: пульта ДУ, электропривода, электрокабеля, фотоэлементов, сигнальной лампы.
По типу направляющих:
подвесного типа. В этом случае направляющая устанавливается сверху, что ограничивает высоту ворот;
консольного типа. Для откатных ворот такого типа характерна установка направляющей рамы внизу конструкции.
Самые простые, это ворота, установленные на рельс (рис. слева). Вариант простой, но не очень удобный, т.к. за нижней направляющей нужен постоянный уход. В противном случае, мусор, попавший в салазки, приведет к соскакиванию роликов, и со временем к повреждению механизма. Более современный вариант устройства – откатные ворота с плавающим рельсом (рис. справа).
Откатные ворота подвесного и консольного типа
Именно о том, как сделать откатные ворота из профнастила на плавающих рельсах и пойдет речь в статье.
Откатные ворота из профнастила своими руками
Пошаговая инструкция по изготовлению сдвижных ворот для дачи и частного дома.
Особенности расчета ворот
Особенности самостоятельного расчета
Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.
Процесс расчета включает в себя следующие этапы:
- Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
- Расчет противовеса.
- Оценка веса сооружаемой конструкции.
- Изготовление эскиза или чертежа.
Расчеты откатных ворот
Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.
Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.
Данные высоты и ширины проема
Ширина ворот (L) будет равна:
- ширине проема;
- технологическим отступам открытия/закрытия;
- минимальному расстоянию между центрами кареток.
Исходя из этого L будет больше проема.
Расчет противовеса
При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.
Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.
Расчет веса
Это значение определяется исходя из веса используемого материала:
- Профнастил ~ равен 4 кг/м2.
- Сталь, толщиной 2 мм ~ 17 кг/м2.
Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.
Расчет прочности фурнитуры
Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.
Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.
Дополнительные расчеты
Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров
Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных
Рама для подвесных ворот
Рама требуется воротам, которые установлены на въезде на участок. Выполняется она из труб сечением 12*12 см. Делается рама при помощи той же сварки. Следует помнить, что верхняя направляющая балка должна проходить вдоль ограды на ширину полотна ворот. Если ворота одностворчатые, то длина балки равна ширине створки, если же они двухстворчатые, то длина должна быть равна ширине соответствующей створки.
Две трубы, которые играют роль опор, устанавливаются в грунт на глубину не менее 1 м. Трубы бетонируются. Трубы должны иметь строго вертикальное положение. Чтобы ровно установить их своими руками, следует воспользоваться уровнем или отвесом.
Конструкция и схема
Чтобы определить, какой вид подвижной створки на роликах и способ крепления в большей мере подходит для установки на собственной даче, нужно изучить все исполнения. Учитывая, что за пределами города не всегда появляется возможность очищать от снега, вариант конструкции со средней балкой на роликах является наиболее предпочтительным в данных условиях.
Электропривод
Секция ворот может управляться и вручную, и с помощью узла автоматики. В первом случае при условии правильно выполненного монтажа эффективность эксплуатации повышается, тогда не придется прилагать усилия для перемещения конструкции. Второй вариант конструкции еще больше упрощает задачу по управлению – достаточно нажать на кнопку, чтобы механизм начал работу.
Учитывая, что направляющий блок в данном случае установлен примерно посередине подвижной створки, узел автоматического управления можно располагать на высоте.
Особенности устройства и функционирования
Для полноты понимания, как выглядит секция на роликах со средней балкой, представлена схема:
В отличие от варианта, когда направляющая располагается снизу, в рассматриваемом исполнении задействованы двойные ролики: сверху и по низу балки. Они меньше по размеру, что не влияет на функциональность. Из схемы видно, что данный вариант конструкции выделяет несколько большая толщина. Это объясняется тем, что опоры установлены на некотором удалении от подвижной створки, потому как в этом варианте балка на роликах располагается не под воротами, а рядом с ними.
Ролики рекомендуется устанавливать внутри балки, это защитит их от негативных внешних воздействий: осадков и замерзания.
Крепление секции в зарытом состоянии обеспечивается фурнитурой: уловители (верхний и нижний), концевой ролик. Из схемы видно, что в качестве направляющего блока используется профильная труба с замкнутым контуром, тогда как в исполнении ворот с нижней балкой используется труба с прорезью для установки на роликовые опоры.
Для монтажа необходимо подготовить два отдельно стоящих столба, высотой примерно до половины проема. Для жесткости конструкции в фундамент закладывается арматура или швеллер. Все зависит от материала, из которого изготовлены столбы.
Если сравнивать все разновидности ворот откатного типа, можно выделить лишь несколько особенностей, рассмотренных выше. В целом же принцип функционирования подобных конструкций повторяется: если приложить усилия или нажать на кнопку, створка начнет движение вдоль ограды. На нижний уловитель приходится часть нагрузки. Это позволяет распределить ее более равномерно по всей секции.
Чем больше роликовый блок, крупнее консольные направляющие и тяжелее консрукция, тем больше должна быть мощность электропривода
Если в конструкцию заложен привод, остановка механизма производится с помощью концевых выключателей. Они крепятся на зубчатой рейке по обе стороны балки.
Для монтажа ворот используется сходная технология: выполняется разметка участка; готовится основание с усилением (каркас из арматуры, с закладной деталью); крепят опоры для направляющей балки (в случае, когда этот элемент располагается посередине полотна). На финишном этапе устанавливается узел автоматики, закрепляется створка. Обшивка каркаса для ворот разных видов производится аналогичным образом.
Работа роликовой системы и ее виды
Теперь стоит переходить к рассмотрению непосредственно роликовой системы (схема 1). Обычный набор роликовой системы или роликовой опоры составляют колеса, подходящие по размерам к каретке, которая, в свою очередь, представляет собой большую металлическую пластину.
Комплект фурнитуры для откатных ворот: две каретки с металлическими роликами на закрытых шарикоподшипниках; направляющая балка длиной 6м.; верхний и нижний уловители; концевой ролик; верхний ограничитель; заглушка на балку.
К ней привариваются роликовые колесики, их количество и точные габариты должны быть просчитаны в зависимости от размеров всей конструкции. Соответственно, чем массивнее конструкция, тем больше опора и большее количество роликовых колесиков.
Бывает несколько типов откатных ворот, каждый из которых имеет свою роликовую систему.
- В консольном типе 4 пары колес, которые необходимо прикрепить либо к заложенному в фундаменте швеллеру, либо к металлической каретке. Нужно отметить, что для этого типа ворот характерным является крепление колесных опор сбоку. Они крепятся к металлическому швеллеру в верхней части конструкции.
- В подвесном типе берется несколько пар подшипниковых роликов, которые монтируются в верхнюю направляющую. Зачастую каретки с роликами крепятся на верхней направляющей, в центре и с краю. Для того чтобы четко представлять себе механизм устройства роликовой опоры и ее крепления, необходим хороший, подробный чертеж (рис. 1). Если своими руками такой чертеж сделать не получается, можно обратиться за помощью к профессионалам. Затем к полотну приваривается рельса, вся эта конструкция монтируется в раму с блоками роликовых кареток, что обеспечивает легкий ход заграждающей конструкции.
- Два блока кареток используется в откатных воротах с нижней направляющей. Конструкция ролика должна иметь форму ЖД колес (радиус обода колеса с внешней стороны меньше, чем с внутренней), тогда ролики будут не только удерживать и передвигать, но и стабилизировать полотно.
Так как это очень трудоемкий процесс, необходимо будет сверлить швеллер, нарезать резьбу, швеллер в дальнейшем нужно установить с точностью до миллиметра. А ведь подобные отверстия еще нужно проделать и в роликовых каретках. Конечно, на первый взгляд может показаться, что крепление шпильки удобнее тем, что можно снимать или как-то регулировать роликовые тележки. Но из-за ошибки всего в несколько миллиметров вы потратите огромное количество времени на демонтаж этих шпилек. Дело в том, что не нужно приваривать роликовые каретки в тех местах, в которых вы не сможете достать их болгаркой. При необходимости просто срезаем сварной шов и передвигаем каретку в нужное нам место.
Также можно приобрести готовые каретки со шпильками, изготовленные специально под ролики — это является своего рода компромиссным вариантом. В финансовом плане это несколько дороже, но зато сэкономит время.
Подвесные ворота. Порядок монтажа
1. Перед установкой ворот почва, в сторону которой будет направлен откат, выравнивается.
2. По обеим сторонам ворот крепятся вертикальные опоры – металлические трубы, имеющие квадратное сечение, диаметром 20-40 мм. Так как на такие опоры будет ложиться верхняя балка, расстояние от земли до верхней части опоры должно быть таким, чтобы в ворота смог свободно проехать автомобиль.
3. Для монтажа опор выкапывается яма глубиной 120-150 см, в которую опускается металлическая труба, закладывается арматура, а затем яма бетонируется. Пространство между таким фундаментом и грунтом засыпается щебнем, при этом каждый его слой проливается водой и дополнительно уплотняется.
4. Воротные опоры должны располагаться строго вертикально. В случае малейшего их перекоса движение ворот будет затруднено или, напротив, они будут открываться и прикрываться самопроизвольно. Поэтому при установке опор их расположение тщательно выверяется строительным уровнем.

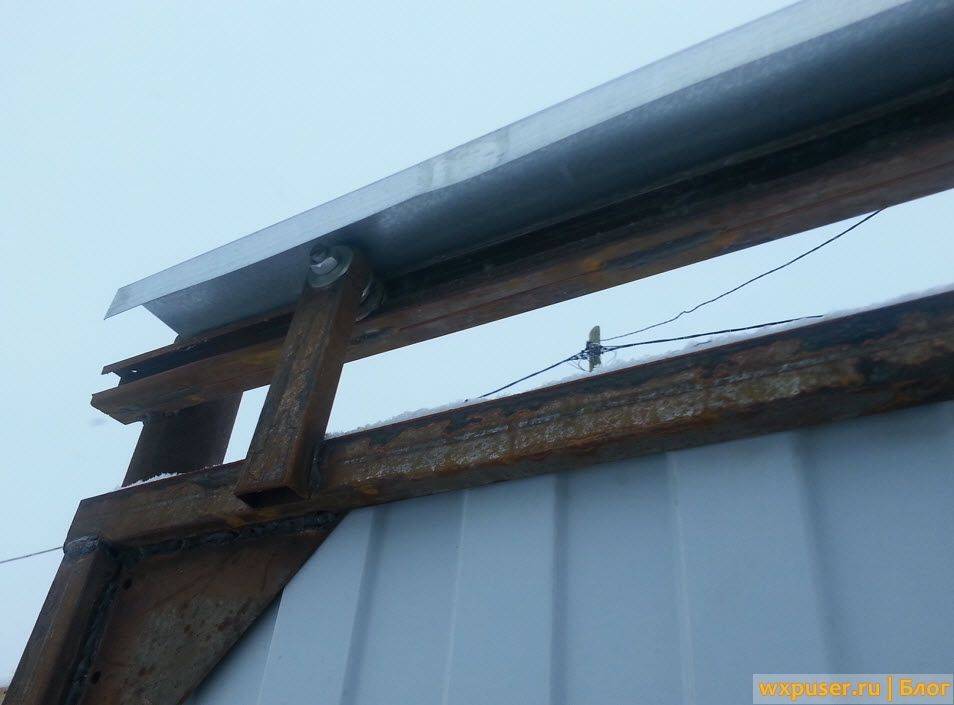

5. Для верхней подвесной балки используется гнутый профиль особой формы (см. фото). Размер его сечения зависит от веса подвешиваемых створок. Так, для створок массой до 300 кг достаточно приобрести профиль 40×35×2,5 мм. Тяжелые ворота весом до 1000 кг потребуют более мощного профиля размером 90×75×4,5 мм. При этом его прогибы недопустимы.
6. Для полного отката створки длина такой балки должна быть в 2 раза больше ширины самого проема. Для стандартных гаражных ворот ее длина должна быть равна 6 м. При необходимости этот размер можно уменьшить.
7. Для монтажа такой конструкции потребуется следующая фурнитура:
• две тележки (консольных ролика) с резьбовой осью;
• четыре кронштейна с винтом для крепления направляющей;
8. Направляющая балка закрепляется на несущей опоре или верхней части стены здания с помощью подвесных кронштейнов так, чтобы ее нижняя рабочая часть, по которой будут перемещаться ролики, была обращена вниз.
9. На одно полотно любого размера потребуется не более двух роликовых тележек. Разнос кареток при этом зависит лишь от ширины полотна. Вначале у них срезаются пятки (основания, на котором крепятся тележки), а лишь затем ролики приваривается к каркасу створок. Воротное полотно должно чуть перекрывать проем (на 20 см), а расстояние между почвой и створкой составлять не менее 5 см.
10. Затем полотно ворот вставляется с помощью роликов в верхнюю подвесную балку. Для ограничения движения створки по краям балки с обеих сторон монтируются заглушки.
11. Чтобы избежать раскачивания створок при порывах ветра (это возможно при слишком большой высоте ворот), в верхней и нижней части ворот устанавливаются специальные ограничители. Их можно приобрести готовыми или попросту наварить куски арматуры на щели направляющей.
12. При наличии автоматики она подключается в соответствии с технической документацией и приложенной к ней схемой.
Установка роликовой системы
Перед началом монтажа проводим линию движения ворот. По линии движения протягиваем шнур на высоту 15 см от земли и 3 см от столба. Необходимо определить расстояние от края до опоры. Для первой каретки от края ворот отступаем 150 мм и обозначаем линию ее крайнего положения. Для второй каретки измеряем общую длину ворот, вычитаем из нее 100 мм и откладываем эту длину от столба по заложенному швеллеру. Это и будет крайним положением для второй каретки. Производим монтаж: роликовые каретки вставляем в несущую рельсу поочередно и сдвигаем их ближе к центру ворот.
Схема подключения элементов автоматики откатных ворот.
Далее, полотна ставят, вертикально расположив обе каретки по касательным, так, чтобы они прилегали к заранее натянутому шнуру. Привариваем вторую роликовую каретку, потом полностью откатываем полотно в проем. Регулируем положение каретки и привариваем первую каретку. Убираем полотно с роликовой основы, привариваем к заложенному швеллеру регулировочные площадки и прикрепляем к ним каретки. Сдавим полотно на каретки и задвигаем конструкцию. При помощи гаечного ключа регулируем положение полотна. Чтобы роликовые каретки правильно расположились внутри направляющей, ослабляем верхние гайки
После этого необходимо несколько раз прокатить ворота от одного края к другому, обращаем внимание на то, как ходят створки ворот, если ход свободный, то необходимо немного подтянуть гайки. Если же ворота движутся с затруднением, то гайки, наоборот, нужно ослабить
Кроме того, в процессе регулировки необходимо следить за тем, чтобы не появлялось перекосов роликовых основ, при необходимости устранить с помощью гаечного ключа.
В большинстве случаев во всех типах откатных ворот с целью более надежной фиксации полотна используют несколько пар дополнительных роликов, расположенных внизу заграждающей конструкции.
https://youtube.com/watch?v=jP2EZTRofYg
Основная масса ворот приходится на пару несущих кареток, поэтому они должны быть изготовлены из особо прочного материала. Для этих целей подойдет черная либо оцинкованная сталь. Изготовление роликов из такой стали на подручных мощностях достаточно трудоемкий процесс, все-таки не у каждого дома есть токарный станок и 380 кВт в сети. Несущая каретка должна равномерно распределять вес полотна по всей заградительной конструкции. Для того чтобы работа механизма была плавной без скрипов и рывков, его необходимо обработать специальной смазкой.
Виды откатных ворот.
Консольные откатные ворота одни из самых лучших, они отлично подходят для суровых климатических условий (Сибирь, Дальний Восток, Северные районы) и не боятся снежных заносов, сильных ветров, низких температур. Основная часть консольных откатных ворот крепится к верхней балке, которая фиксируется на устойчивом фундаменте.
Откатные ворота на винтовых сваях тоже достаточно хороши и просты в установке. В качестве основных фиксаторов используют специализированные металлические сваи. Они вкручиваются на глубину не менее 1,5 метров (это средний показатель промерзания грунта). Такая конструкция является очень надёжной и прослужит многие годы. Установить их возможно за несколько дней.
Механические откатные ворота открываются и закрываютcя вручную. Это доставляет некоторые неудобства, зато они стоят дешевле своих автоматизированных аналогов. Механические ворота пригодятся в дачных кооперативах или на лесных дорогах, где ими будут пользоваться достаточно редко.
Автоматические откатные ворота значительно экономят время и обеспечивают комфортные условия эксплуатации для потребителя. Автоматическое управление может быть подключено к ручным откатным воротам, для этого их оснащают электроприводом и пультом дистанционного управления.
Одним из лидеров производства откатных ворот является компания DoorHan. Подвесные откатные ворота DoorHan изготавливаются с запасом на нестандартные условия (например, холода Сибири). Эта компания стремится к лучшему производству конструкций на самом передовом оборудовании из высокотехнологичных составляющих. Гарантируются многие преимущества, в том числе – минимум места для установки, долгая работа и прекрасный вид.
Если у Вас появились вопросы, позвоните нам: +7 (495) 783-06-56
Процесс установки направляющей и фурнитуры своими руками
Достоинство классических откатных ворот в том, что полотно не является силовой конструкцией и может быть выполнено практически из любого материала.
Направляющую стоит крепить к верхней балке либо стене с помощью кронштейнов так, чтобы рабочая ее часть, по которой планируется езда роликовых опор, была повернута вниз. При этом свободный конец направляющей, который равняется ширине конструкции, обязательно должен выходить за пределы проема.
В случае, если стандартной направляющей, которая имеет длину 6 м, не хватает для подобной цели, есть смысл подумать о том, чтобы приварить к ней кусок соответствующей длины. Направляющая выравнивается с помощью регулировочных винтов на кронштейнах. При этом стоит также пользоваться уровнем.
Далее роликовые опоры (которые иногда могут называться тележками) крепятся к верхней части конструкции с двух сторон на раму. Ворота подвешиваются, при этом роликовые опоры заводятся внутрь направляющей, после чего устанавливаются заглушки, которые будут идти в комплекте. При желании можно будет установить комплект автоматики и подключить его в соответствии со схемой, которая будет приведена в паспортной документации.
Схема монтажа направляющей рельсы(только для ворот с опорой на пол).
Далее можно поставить такие дополнительные элементы, как ручка либо замок.
Откатные подвесные ворота являются достаточно надежными и современными. В случае, если их правильно эксплуатировать, срок службы может составить как минимум 15 лет.
Помимо подвесных ворот, можно также подумать над тем, чтобы изготовить консольные ворота, которые выполняются по тому же принципу, однако имеют направляющую балку, которая устанавливается на любой возможной высоте. Их отличие от подвесных в том, что консольная конструкция не будет ограничивать высоту проезда.
Чтобы избежать появления боковых качаний, необходимо створку ворот зафиксировать с помощью ограничителя. При надобности его можно будет подрезать, либо расточить отверстия для большего возможного диапазона регулировки.
Схема крепления нижних направляющих роликов(только для ворот с верхней подвеской).
Ограничение хода кареток может быть достигнуто с помощью наваривания куска арматуры либо прутка на щель направляющей. С одной стороны в качестве стопора есть возможность установить накатной ролик из имеющегося комплекта – это позволит с легкостью выкатывать полотно из направляющей в случае надобности (к примеру, для сервисного обслуживания либо выполнения каких-либо ремонтных работ). Торцы направляющей можно будет закрыть при помощи специальных заглушек.
В случае, если планируется изготавливать ворота большой высоты (более 3-4 м), рекомендуется производить фиксацию низа конструкции уже не с помощью использования ограничителя, а такой же самой направляющей, как и сверху.
В подобном случае по низу полотна необходимо приварить направляющую, в которой будет ходить каретка, установленная сбору от проема. При этом она должна быть желательно на регулировочной опоре. Это может понадобиться для того, чтобы была возможность регулировать ее по высоте.
