Ролики для откатных ворот — особенности конструкции, варианты сборки и монтажа, полезные советы

Особенности проектирования конструкции

Главным этапом проектирования откатных ворот является правильное определение размеров и составление схемы и чертежа на основе этих данных. Далее нужно решить, какой тип открывания подходящий – ручной или автоматический.

Место для отката должно быть больше, чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса, длина, которого составляет 40% от полотна.

Итак, для начала необходимо определиться с шириной проема. Это будущее расстояние от столба до столба при полностью открытой ставне. Здесь нужно учитывать габариты всех автомобилей, даже с учетом того, что строиться вы не планируете ближайший десяток лет. Ситуации бывают разные. Рассмотрим ширину КАМАЗа 2,9 метров и его среднестатистическую длину 7,3 метра. Угол въезда грузового транспорта через проемы ворот составляет 45 градусов. Осмотрите территорию около места установки ворот – сможет ли подобный транспорт совершить маневр и заехать в раздвижные ворота под углом 90 градусов? Если нет, то ширина рассчитывается с учетом угла въезда около 45 градусов.

Тут уже следует простая математика: ширину проема следует делать минимум 4,2 метра. Но лучше перестраховаться – ведь бывают случаи, что при маневре автомобиль сносит на снегу или грязи, он может слегка накрениться в какую либо сторону. А это грозит повреждениями конструкции ворот и автомобиля. Поэтому ширина на схеме должна быть чуть больше минимальной отметки – 4,5 метра как минимум, а еще лучше 5.Еще раз повторимся, что это ширина проема откатных ворот, а не самого полотна.

Что касается высоты. Казалось бы – этот параметр рассматривать не стоит, ведь высота листа, такая же, как и у профлиста для забора – 2 метра. Так и есть – это стандартная высота профлистов как для заборов, так и для ворот. Но дело в том, что высота уже установленного забора ровно два метра – листы устанавливаются без зазора и ленты снизу. А профлист откатных ворот приподнимается на 10-15 см. от земли. Происходит это за счет роликовых опор и регулировочных площадок установленных на них. Прибавляется высота за счет самого профиля каркаса конструкции ворот и направляющей балки, которая устанавливается на лист снизу. Выходит, что к стандартной высоте прибавляется около 25 см. Другими словами, верхний край откатных ворот без автоматики или с автоприводом будет выше забора на 20-25 см.

Естественно, никому не хочется видеть каждый день такие «ступени» между забором и воротами.

Какой комплект выбрать?

От того, насколько правильным будет выбор комплекта, зависит стабильность и долговечность работы системы. Именно поэтому изначально предпочтение должно отдаваться качественным кареткам, способным обеспечить легкое, плавное и бесшумное движение створки с конкретным весом и габаритами. Для этого приобретаемый комплект должен отвечать ряду требований.

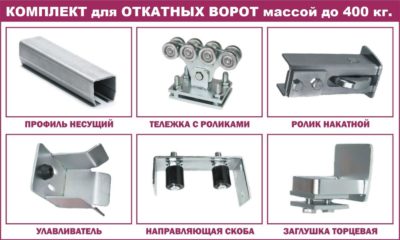

Пример комплекта

Критерии выбора

При выборе можно руководствоваться следующими критериями:

В каком месте должна устанавливаться роликовая тележка?
Из какого материала (металла или пластика) изготовлены колеса?
Как сильно упрочнен материал в процессе производства колес?
Какие подшипники установлены в опорах?
Кто изготовил конкретную модель?
Какова стоимость изделия?

Ценовой фактор следует рассматривать в последнюю очередь, обращая внимание на прочностные характеристики выбираемого изделия

Итальянский набор

Требования, предъявляемые к прочности конструкции, в основном будут зависеть от:

Общего веса монтируемой конструкции;
Габаритов проема, определяемых видом транспорта, который может заезжать на огороженную территорию;
Высоты установленных створок.

Пластиковое колесо

Материал, из которого изготавливаются колеса, оказывает непосредственное влияние на максимальный вес ворот. Так, если для их изготовления используется полимер или металл, подвергнутый упрочнению, наибольшая масса створок может достигать 1,2 т.

В процессе выбора следует обратить внимание на стойкость используемого материала к внешним воздействиям. Он не должен бояться атмосферных осадков, выдерживать температурные колебания без утраты основных эксплуатационных характеристик

Металлические элементы должны быть подвергнуты антикоррозионной обработке.

Колеса, подвергнутые антикоррозионной обработке

Размеры поперечного сечения устанавливаемых деталей должны быть оптимальным. Чрезмерное увеличение параметров вызовет удорожание монтируемой конструкции. Недостаток приведет к тому, что эксплуатация ворот станет небезопасной, а срок службы – не продолжительным. При расчете размеров следует ориентироваться на схему нагружения и схему расположения опор.

Монтаж воротной рамы

Для сборки консолей откатных ворот потребуются профильные трубы. Размеры подбираются в соответствии с размерами конструкции. Их нужно нарезать по размерам и подготовить к сварке. Специалисты советуют сваривать каркас таким образом, чтобы горизонтальные трубы были поверх вертикальных стоек. Это поможет в предотвращении коррозии, вам только останется «заглушить» горизонтальные поперечины. Когда вы соберете конструкцию, зачистите места соединения и покрасьте раму защитной краской.

Если ворота предусмотрены более 1,5 метра в ширину, то для предотвращения провисания через каждые 50 см нужно приваривать поперечины.

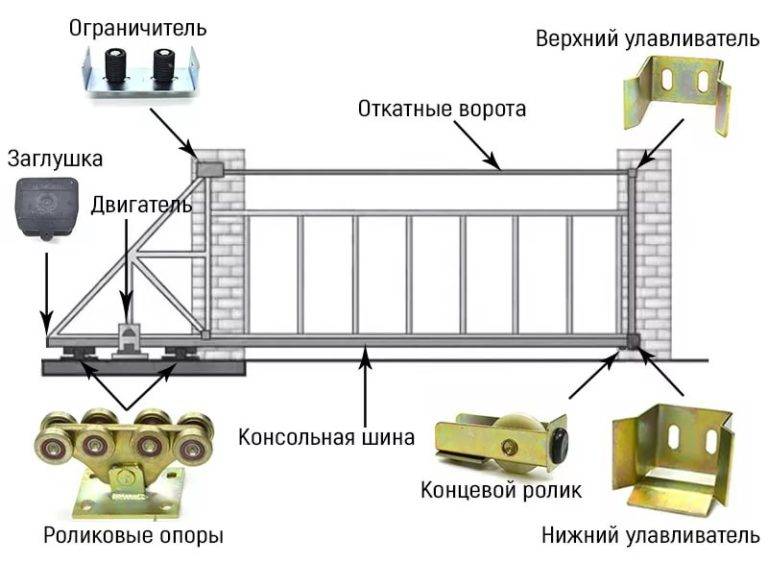

Откатные ворота. Чертеж и схема откатных ворот.

Удерживающие устройства

Кроме направляющих и опорных элементов, важную роль играют удерживающие устройства. Они обеспечивают вертикальное положение ворот, фиксацию их в открытом и закрытом состоянии, ограничивают движение створки при достижении крайних положений. Как сделать раздвижные ворота устойчивыми?

Вертикальное положение обеспечивается узлом, состоящим из двух роликов. Их можно применить какие угодно, вплоть до мебельных, поскольку особой нагрузки это устройство не испытывает. Необходимо, конечно, учитывать площадь ворот и наличие постоянных ветров в районе проживания. Можно просто использовать такие же подшипники, как на направляющей балке. Устанавливается этот узел на опоре ворот со стороны блока роликов.

На противоположной опоре монтируется так называемый уловитель, в него попадает створка при полном закрытии. Изготавливается он из отрезка профильной трубы с сечением большим, чем использовано на рамке ворот.

На нижней части этой же опоры установлен ограничитель: он не даст воротам выскочить из направляющей и разгрузит блок подшипников, когда ворота закрыты и нагрузка максимальна. Конструкция ограничителя такая же, как и уловителя.

Ограничитель открытого положения ворот специальной конструкции не имеет, устанавливается на месте так, как будет удобно.

Откатные ворота своими руками: этапы изготовления

Перед тем, как начинать работы, нужно убедиться в возможности установки откатной модели. Следует проверить:

наличие достаточного количества незанятого пространства вдоль ограждения для нормальной эксплуатации подобного устройства;
прямолинеен ли необходимый участок забора, поскольку ворота могут двигаться только по прямой;
отсутствие калитки и неровностей рельефа в области движения полотна.

Проектирование: создание чертежей, расчет стоимости

Прежде, чем закупать материалы, нужно сделать схематичный чертёж, указать основные размеры, составить спецификацию. Если возникли затруднения, то стоит выбрать готовое решение из альбома производителей ворот.

К расчёту стоимости следует переходить после:

проведения измерений проёма;
выбора материала для обшивки и каркаса;
оценки общего веса и решения вопроса с количеством створок.

Для упрощения задачи можно воспользоваться специальной программой.

Подготовка необходимых материалов и инструментов

Для возведения откатной конструкции своими руками нужны комплектующие. Их можно купить или сделать самим. Говоря об оборудовании, ничего особо сложного не потребуется – необходимые приспособления имеются даже у новичка.

Набор для изготовления включает в себя:

нижнюю направляющую;
поддерживающую скобу с роликами;
пару роликовых опор;
пару поддерживающих подставок роликовой платформы;
опорный ролик;
улавливатели;
заглушки.

К выбору обшивки стоит подходить с учётом собственного вкуса и величины кошелька. Подойдёт ряд материалов:

профнастил;
листовая сталь;
поликарбонат;
вагонка;
ковка;
филёнка.

Поскольку при строительстве ворот не обойтись без бетонных работ, нужно запастись:

ломом и лопатой;
трамбовкой;
сваркой;
вёдрами для бетонного раствора;
болгаркой;
молотком и шуруповёртом;
рожковыми ключами;
малярными кистями;
рулеткой.

При обшивке деревянными изделиями понадобятся слесарные инструменты. А ещё монтаж откатного устройства не возможен без профильных труб, швеллеров, толстого листового металла, стального прутка, песка, щебня и цемента.

Монтаж столбов

Стойки могут быть дубовыми, стальными, кирпичными, бетонными. Рекомендуемая глубина бетонирования столбов – 1 метр. При высоком уровне подземных вод необходим единый фундамент для всех опорных деталей устройства.

Для монтажа опор выполняют несколько действий:

Выкапывают яму.
Устанавливают в неё столб.
Выверяют вертикальность уровнем.
Бетонируют.

Заливка фундамента

Шаги при заливке фундамента:

Разметка на местности.
Выкопка траншеи
Изготовление закладкной из швеллера и прутков.
Установка опалубки и укладка армопояса.
Заливка бетонной смесью, трамбовка.

Через 28 суток бетон полностью затвердеет.

Изготовление створки

Несущий остов полотна изготавливают из профильных труб размером не менее 5*5 см. Инструкция:

Оборудовать ровную горизонтальную площадку.
Из труб и направляющего рельса сварить наружную раму.
К основанию полученной заготовки прикрепить составляющие заполняющего каркаса с помощью сварки.
Зачистить сварные швы шлифмашинкой.
Нанести на конструкцию грунтовку, а затем, после ёе высыхания, 2 – 3 слоя краски.
Обшить профнастилом.

Монтаж конструкции

Чтобы установить ворота откатного типа, необходимо:

провести разметку;
выставить поддерживающие площадки роликовых опор;
установить ролики и полотно, чтобы проверить правильность монтажа столбов;
снять створку и демонтировать тележки;
приварить регулировочные пластины;
вновь установить роликовые опоры и полотно;
зафиксировать ворота в закрытом положении;
выставить конструкцию «в горизонт»;
прикрепить накатной ролик к направляющей;
установить роликовый ограничитель на верхний край полотна;
прикрутить сначала нижний, а потом верхний улавливатели;
провести окончательную регулировку всех элементов;
закрыть заглушкой торцевую часть направляющей;
защитить и закрасить места сварки.

Проще, еще проще

Можно ли упростить конструкцию откатных ворот и сократить до минимума расходы на их сооружение?

Разумеется. Я размещу здесь несколько фотографий исправно функционирующих в соседнем со мной доме ворот.

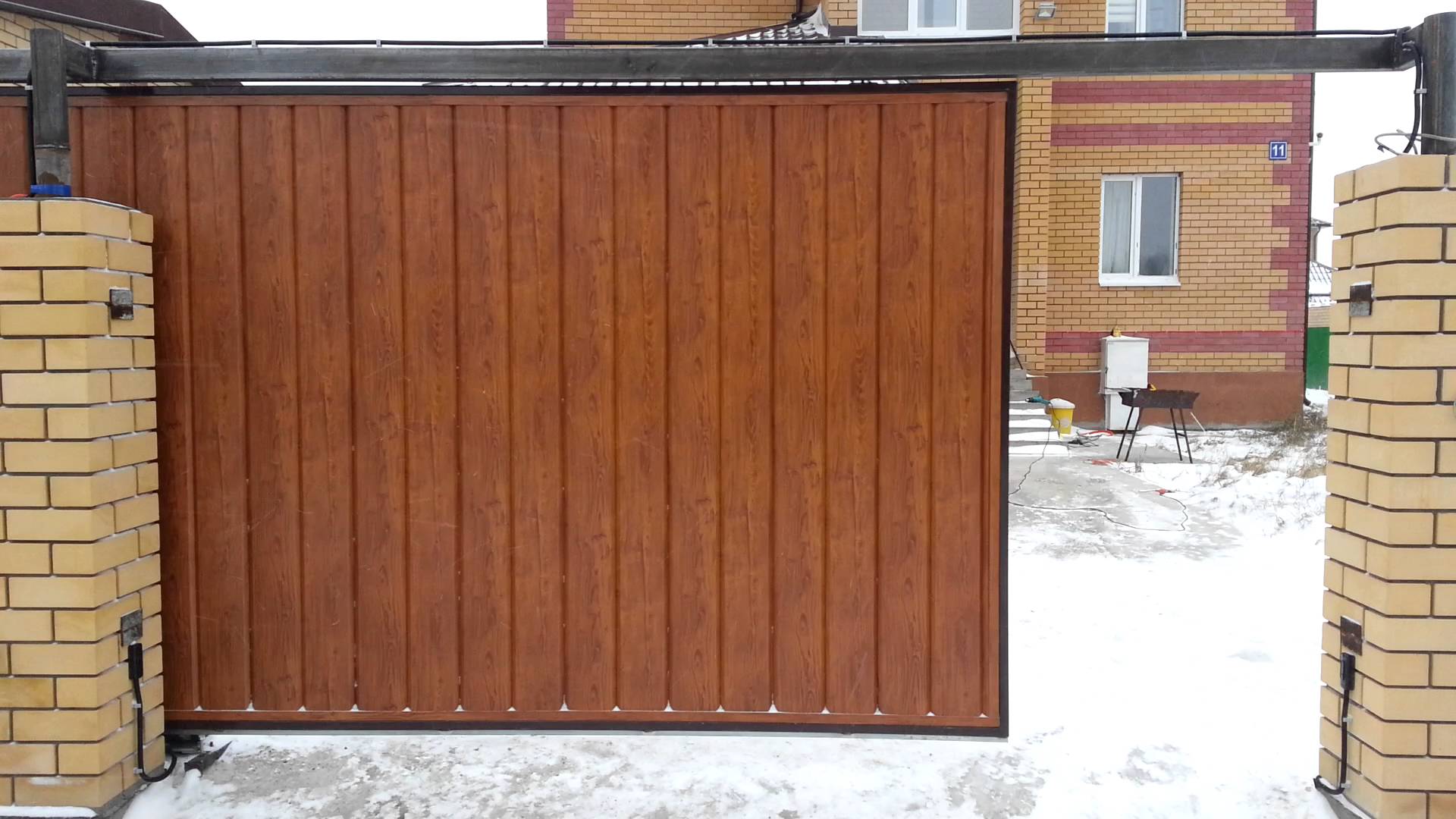

Общий вид ворот. Каркас сварен из уголка 50х50 мм и обшит оцинкованным профлистом.

Ворота не опираются на тележки, а висят на уложенном поверх ограждения швеллере, усиленном в середине сварной фермой.

На этом фото хорошо видны опорные и фиксирующие ролики. Опорный ролик снабжен резиновым покрытием, что заметно снижает уровень шума при открывании и закрывании ворот.

Нижний опорный ролик удерживает створку в вертикальном положении. Отклоняться в противоположном направлении ей мешает собственный вес.

Электропривод представляет собой однофазный мотор мощностью 1,5 КВт и ременную передачу на шкив, наматывающий на себя стальной трос.

Нехитрый механизм натяжения троса.

Пульт управления приводом. Одна кнопка закрывает дверь, другая — открывает.

Концевой выключатель размыкает цепь питания, когда створка полностью закрыта.

Конструкция и принцип работы откатных ворот

Основа конструкции откатных ворот — это рама, меняющая своё местоположение в пространстве благодаря специальным тележкам, которые ещё называют консольными блоками. Оснащённая этими элементами, рама ворот может откатываться как влево, так и вправо.

Следует правильно установить швеллер, к которому будут крепиться откатные ворота

Тележки монтируют на бетонное основание, создаваемое в начале работ по сооружению механизма дверной конструкции, монтируемого в стороне от проездной площадки. Полотно откатных ворот движется по рельсу, то есть стальной узкой балке, прикреплённой сварочным аппаратом под рамой. Рельс выполняет функцию направляющей и выдерживает вес всей конструкции.

Принцип работы

Автоматическое открытие и закрытие откатных ворот обеспечивается роликами, фиксируемыми на качающемся основании. Эти элементы конструкции располагают парами, причём каждая из них должна находиться выше установленной ранее.

Чтобы автоматика срабатывала правильно, воротам нужен противовес

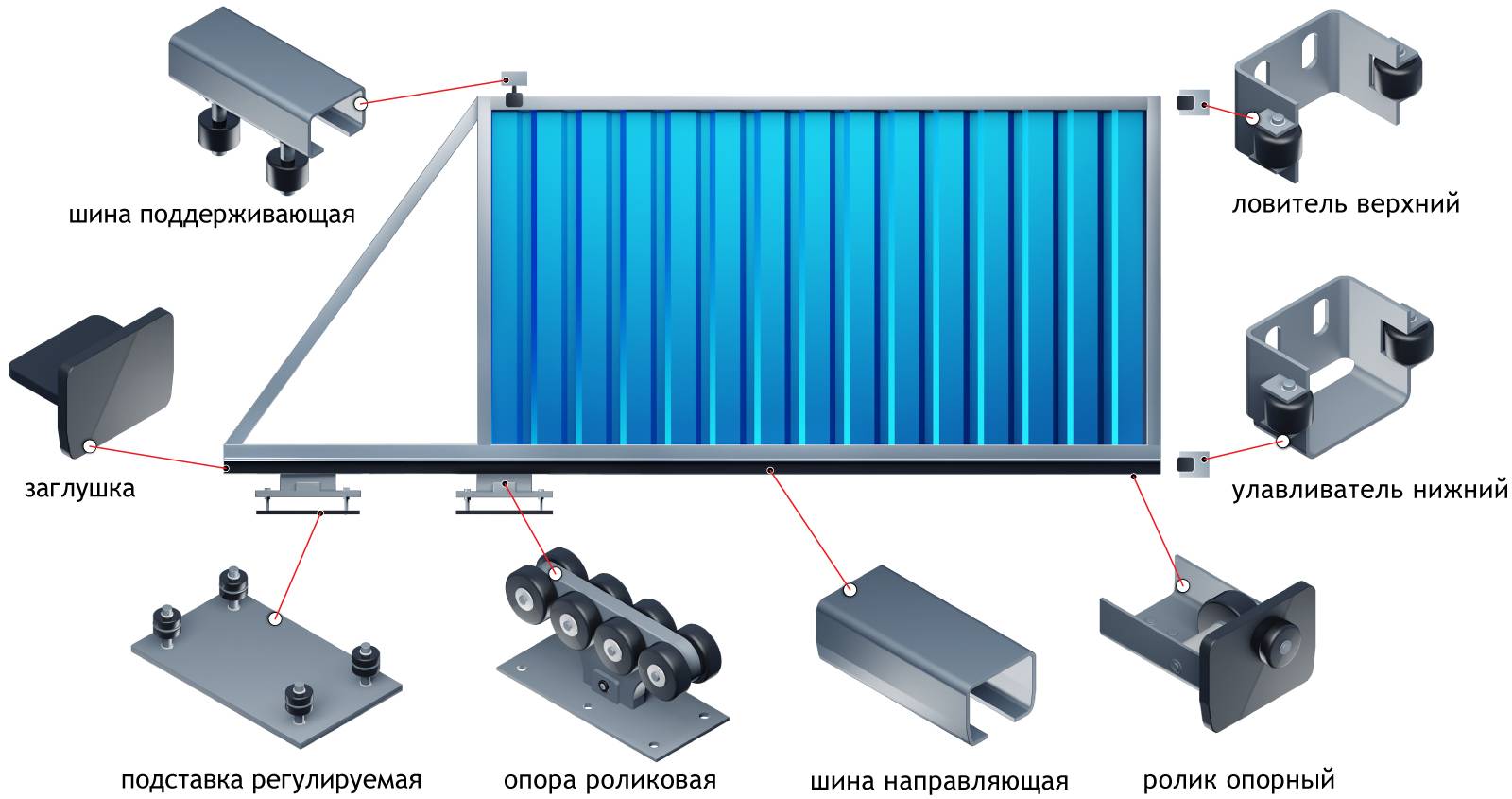

В общем, главными элементами откатных ворот, отвечающими за изменение положения дверного полотна, считаются:

несколько консольных блоков, распределяющих вес конструкции;
направляющий рельс;
концевой ролик, состоящий из платформы и основания и гарантирующий плавный въезд дверного полотна в улавливатель;
верхняя скоба (поддерживающая), исключающая отклонения и падения откатной конструкции;
улавливатель концевого ролика, монтируемый на держателе, находящемся около столба.

С помощью концевых роликов полотно ворот движется по рельсу

Подготовительные работы при монтаже откатных ворот

1. Обустройство несущих столбов

Несущие столбы должны иметь ширину не менее 20 см. Их изготавливают из стали, бетона, кирпича. Возможно использование любых сочетаний данных материалов. Столбы устанавливаются по краям забора и связываются с ним. Между собой они связываются с помощью ленточного фундамента. Сами столбы бетонируются в обустроенный для них фундамент, объем бетона для каждого столба должен составлять как минимум 0,3 м 3 . Монтаж несущих столбов проводится так, чтобы они располагались строго вертикально. Отсутствие отклонений контролируется с помощью строительного уровня. Установленные несущие столбы, формирующие проем для откатных ворот, должны быть не ниже полотна их створки.

2. Установка опорной рамы

При монтаже откатных ворот рама располагается таким образом, чтобы широкая полка швеллера находилась на уровне грунта. В обязательном порядке перед бетонированием рама выравнивается по горизонтали, а также относительно боковых столбов. В итоге рама должна занимать точно то положение, которое предусмотрено проектной документацией или инструкцией производителя.

3. Закладка фундамента под опорные столбы и опорную раму

По опыту специалистов компании Master Company, для установки откатных ворот в Москве и Московской области фундаментное основание обустраивается в траншее глубиной не менее 1,7 м. Из них 0,4 м должно приходиться на песчано-гравийную отсыпку. Для других регионов глубина траншеи определяется глубиной промерзания в соответствии с региональными строительными нормами.

4. Подвод электрического кабеля для подключения автоматики

Электрические кабели прокладываются в грунте или фундаменте. При прокладке их необходимо помещать в металлические трубы с диаметром не меньше 25 мм. Также допустимо использование гофрированных либо пластиковых труб с внутренним диаметром от 15 до 25 мм. При прокладке кабеля через фундамент трубу нужно разместить заранее, до бетонирования. Внутри нее пропускается металлическая проволока или прочный шнур. С его помощью позже будет протянут кабель.

В зоне проезда трубы укладываются на глубину не менее 300 мм. В точке вывода кабель должен выходить из земли не менее, чем на 50 мм. После окончания работ по прокладке кабеля места его выхода из труб надежно герметизируются, чтобы предотвратить попадание внутрь влаги.

Фиксирование концевого ролика и заглушек

На окончание передней части направляющего бруса фиксируют конечный ролик и накрывают торцевой срез пробкой. Его прикрепляют и фиксируют болтовым соединением, а с другой стороны балки устанавливают пробку или такое же устройство.

Последний ролик необходим для того, чтобы накатываться на нижний улавливатель, зафиксированный на упорном брусе ворот, при этом груз на роликовые опоры уменьшается. Заглушки необходимы, чтобы предотвратить возможность проникновения во внутренне пространство бруса снега, грязи и сора, что, в свою очередь, помогает хорошей и долгой работе роликовых кареток.

Выбор и расчет материалов с фурнитурой

Виды и размеры

Рельсовые ворота – простая и удобная конструкция. Серьезным недостатком этого вида является быстрое загрязнение направляющих. Это часто приводит к поломке и затрудняет работу системы. Также рельсовые ворота нуждаются в постоянном уходе.

Подвесные ворота – более сложная и более дорогая разновидность. Их главная отличительная черта – отсутствие нижней направляющей. Вместо нее присутствует верхний рельс. Недостатком этой конструкции является невозможность провоза габаритных, высоких грузов.

Консольные ворота – оптимальный по стоимости вариант. Однако для самостоятельного изготовления он является достаточно сложным. Конструкция обладает следующими достоинствами:

плавность и бесшумность;
длительность эксплуатации;
надежность и прочность;
устойчивость к любым погодным условиям.

Как грамотно выбрать фурнитуру для ворот с откатным механизмом

Выбор комплектующих происходит по следующим принципам:

комплектация набора фурнитуры зависит от размера ворот;
при тяжелых воротах лучше брать набор фурнитуры с усиленными подшипниками;
марка стали должна быть твердой (все выше 08КП);
толщина металла соответствует весу ворот – чем больше их масса, тем толще будет сталь;
направляющая рельса должна быть ровной, с четкой геометрией среза;
неоцинкованная сталь будет дешевле, и ее легче устанавливать;
выбирают обязательно симметричные ролики, соответствующие направляющей рельсе;
отдают предпочтение металлическим роликам, поскольку пластиковые быстро изнашиваются;
идеальным вариантом для откатных ворот является подшипник с металлической обоймой и резинометаллическим пыльником;
для поддерживающей вертикали кронштейн должен иметь толщину не менее 4 мм, а резиновые ролики прослужат дольше;
комплект с улавливателем и концевым роликом продлит жизнь откатывающей системы и самых ворот;
обязательно должен быть верхний уловитель, который надежно зафиксирует створку ворот;
нельзя пренебрегать заглушкой, поскольку она защитит рельсу от попадания влаги и коррозии.

Неграмотно подобранный комплект фурнитуры для откатных ворот грозит повышенным износом, необходимостью ремонта или даже покупкой новых деталей. Поэтому качественные комплектующие сэкономят не только ваши деньги, но и ваши нервы.

Как выбрать

Выбор подходящей роликовой каретки производится исходя из размеров, веса и других параметров полотна ворот. Основные критерии:

точки установки роликов;
материал изготовления (есть металлические колеса, но иногда встречаются детали из полимерных материалов);
прочность конструкции;
тип и качество подшипников;
производитель;
цена комплекта.

Если вес створки превышает 400 кг, требуется усиленная конструкция каретки. Как правило, установка роликов производится на 4 резьбовых элементах, под которые приходится делать отверстия в кромке полотна (или приваривать специальную монтажную пластину с отверстиями).

Опорные детали воспринимают на себя всю нагрузку от веса ворот, поэтому должны соответствовать основным требованиям

Как сделать консольные откатные ворота

Особенности откатных ворот

Преимущество раздвижного механизма состоит в том, что при открывании он не занимает большое пространство, в отличие от раздвижных конструкций. Это оптимальный выбор при небольшой площади двора или узкой улицы. Однако участок ограждения, примыкающий к воротам, должен иметь ширину минимум как ворота. Это пространство необходимо для открывания. Для гаражного проема откатная конструкция не всегда удобна – не хватает места для отодвигания створки. В этом случае чаще выбирают распашные ворота или рольставни. А для двора – это идеальный вариант, экономный и компактный.

Воротное полотно достаточно массивно. Его трудно будет откатить вручную при отключении электричества или решении сэкономить на электроприводе. Установка автоматической системы открывания упростит процесс, но сделает конструкцию дороже. Распашные ворота, сваренные из профиля 40 на 40 и обшитые профлистом, обойдутся в 15-25 тыс. рублей. Установка раздвижных ворот с электрическим приводом стоит от 100 тыс. рублей. Изготовление конструкции своими руками потребует затрат минимум в 45-50 тыс. на фурнитуру и материалы. Из плюсов откатного полотна можно выделить свободный выбор материала для обшивки. Зашить основу можно поликарбонатом, деревом, профилированным настилом. Самый надежный и экономный – профлист. Ворота можно украсить художественной ковкой. Это будет дорого и престижно выглядеть.

При расчете затрат учтите размер ворот. Оптимально, если их высота составит от 2 метров и ширина – 4-6 метров. Высоты полотна будет достаточно для ограничения видимости с улицы. Ширина 4 метра позволит заехать во двор не только легковому автомобилю, но и грузовику со строительными материалами при необходимости. Если заезд с улицы возможен по диагонали, ширина полотна должна быть увеличена до 6 метров.

Конструкция состоит из таких деталей:

Основная рама из профилированной трубы. Ширина основы должна быть в 1,5 раза больше проема.
Полотно, материал которого выбирается исходя из материальных возможностей.
Направляющая балка для установки роликов. Должна быть достаточно крепкой и массивной, ведь она принимает на себя вес механизма.
Роликовая опора – для обеспечения движение полотна по направляющей.
Уловителя для фиксирования.
Подставка под ролики стабилизирует движение в случае сдвига фундамента.
Автоматика.

Преимущества

Навесные ворота довольно просты в изготовлении. Сделать их вполне под силу домашнему мастеру, имеющему навыки использования сварочного аппарата. Кроме того, эта конструкция считается довольно удачной по следующим причинам:

В отличие от традиционных распашных ворот, она дает возможность экономить место на въезде.
В сравнении с откатными воротами, предполагающими установку направляющей внизу, конструкция не требует постоянных работ по ее очистке от снега, грязи и других загрязнений, и не мешает въезду на участок.
Сравнительно с роллетными изделиями, навесная конструкция является более простой, и не имеет никаких ограничений на место установки.
Изделие устойчиво к сильным ветрам.

Вместе с тем, существуют и некоторые ограничения: следует помнить, что для обеспечения свободного перемещения створок, место вдоль забора должно быть свободно, а высота ворот ограничивается верхней балкой. Если это для вас несущественно, попробуйте самостоятельно построить простейшие одностворчатые навесные ворота.

Видео описание

В видео показано, как установить откатные ворота своими руками, поэтапно:

На этом можно считать, что ответ на вопрос, как сделать раздвижные ворота, был дан полностью

Конечно, есть множество дополнительных нюансов, на которые надо обращать внимание. Но, как показывает практика, у каждого мастера с большим опытом свой подход к реализации поставленной задачи. Поэтому тот, кто решает задачу, как сделать раздвижные ворота своими руками, должен понимать, что качество конечного результата – это опыт проведения строительных операций этого типа, плюс навыки работы с инструментами: электросварочный аппарат, болгарка и прочие

Поэтому тот, кто решает задачу, как сделать раздвижные ворота своими руками, должен понимать, что качество конечного результата – это опыт проведения строительных операций этого типа, плюс навыки работы с инструментами: электросварочный аппарат, болгарка и прочие.

Регулируемая по высоте каретка

Откатные против распашных

Главное преимущество откатных ворот — в том, что они, открываясь, не занимают места во дворе при и не перегораживают дорогу. Эта особенность очень полезна в небольшом по площади дворе, выходящем на узкую улицу.

Разумеется, у решения есть и оборотные стороны:

Длина примыкающего к проему ворот прямого участка ограждения должна быть как минимум равна длине створки. Иначе воротам будет просто-напросто некуда откатиться;

В открытом положении створка перекрывает 4 — 6 метров стены.

Массивную створку будет довольно тяжело откатить вручную, если вы хотите сэкономить на электроприводе или если дома отключили электричество. Открыть распашные ворота любого веса под силу даже ребенку;
Конструкция в целом получится куда более дорогостоящей. Сварные распашные ворота из профтрубы 40х40, обшитые профлистом, при изготовлении «под ключ» обойдутся вам в 15 — 25 тысяч рублей. Откатные с электроприводом стоят от 100 тысяч и более.

Типы конструкции

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

https://youtube.com/watch?v=NlyV7eyRgDg
