Изготовление бетонного основания
Разметка ямы под фундамент для откатных ворот
В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.
Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.
Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.
Выемка грунта
Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.
Изготовление закладного элемента
Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.
Далее привариваем поперечные связи из той же арматуры.
Установка закладного элемента в готовую яму
Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.
Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот
Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).
В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.
Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.
Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.
Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.
Закладная деталь для откатных ворот с двумя опорными столбами.
Заливка ямы бетоном
После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.
Выбор автоматики для откатных ворот
Комплект автоматики для откатных ворот
Схема сдвижной конструкции подразумевает использование некоторых средств и аксессуаров для управления работой воротной створки, ведь не будешь открывать створку при помощи ручки. Такие комплектующие откатных ворот включают в себя следующие аксессуары:
Электрический двигатель
Откатные ворота невозможно открывать и закрывать вручную, при помощи обычной ручки. Для их перемещения необходим мотор. Обычно используется двигатель, имеющий питание 220 В. Его проводят от источника электроэнергии с помощью кабеля. Двигатель может управляться вручную, от кнопки, либо при помощи пульта. Крепление двигателя осуществляется к фундаменту. Он должен быть надежно закреплен и защищен от осадков.
Для защиты от влаги электрический двигатель оборудуется чехлом, который должен пропускать воздух. Это необходимо для того, чтобы мотор не перегревался.
Кабель электрического двигателя
Кабель подает питание на движок, поэтому он должен быть защищен от повреждений и возможного замыкания. Используется обычно кабель большой длины и значительного сечения.
Концевые выключатели
Они необходимы при автоматическом управлении створкой. Концевики подают команду о закрытом или открытом положении ворот, в результате чего электродвигатель останавливается.
Несколько слов об устройстве откатных ворот
Установка откатной системы невозможна без покупки готового пакета для монтажа, который включает два ролика, несущую П-образную балку, именуемую несущим профилем, концевой ролик, ограничители, уловители, заглушки.
Наборы комплектующих выбирают в соответствии с весом будущей конструкции; существуют маленькие, средние и большие комплекты для монтажа откатных ворот консольного типа.
На рисунке 1 предоставлена схема откатных ворот и перечень их комплектующих.
Схема установки откатных ворот
Роликовые опоры (2 штуки) закрепляются на предварительно подготовленную швеллерную заготовку. П-образная балка прикручивается (или приваривается) снизу металлического каркаса так, чтобы роликовые тележки оказались внутри нее. Такого рода установка обеспечивает роликам минимальное загрязнение и длительный срок эксплуатации.
Роликовые опоры крепят к фундаменту посредством специальных пластин или болтов. Такое надежное крепление позволяет им выдержать нагрузку целой конструкции и при этом свободно перемещаться.
Выбор деталей для механизма отката
Детали для откатного механизма ворот
Для сдвижных ворот потребуется:
- Швеллер – служит направляющей для рельсовых моделей.
- Профиль – П-образная конструкция, которую ставят на нижний край полотна и вставляют в нее ролики.
- Роликовые опоры – пластины, на которые монтируют подшипники.
- Каретки – собственно роликовый механизм. Он воспринимает всю нагрузку от веса створки и при ее смещении.
- Поддерживающие – ролики бокового качения. Они крепятся на опорные столбы и предназначены для уменьшения колебаний.
- Уловители – фиксируют полотно в крайних положениях и не дают створке выкатиться из направляющей.
- Накатной ролик – вторая деталь фиксатора. Он как бы накатывается на уловитель и останавливает движение.
Как выбрать комплектующие
Ролики должны соответствовать весу ворот
Ролики для откатных ворот своими руками или покупные должны удовлетворять ряд требований:
Роликовый механизм выбирают по весу конструкции. В противном случае он быстро выйдет из строя.
Рекомендуемое количество – 5, один из которых поперечный – предотвращает раскачивание полотна. 4 колесика распределяют нагрузку. Даже если установить на створку 8 роликов, опираться она будет только на 4
Важно правильно подобрать количество, а не размер.
Важно подобрать поддерживающие кронштейны с удобным креплением и возможностью регулировки. В этом случае их эффективность не зависит от расстояния между опорами.
Накатной ролик должен быть металлическим
Пластиковый слишком легко и быстро изнашивается.
Несущую балку тоже выбирают по весу. Если масса ворот меньше 800 кг, берут балку со стенками толщиной в 4 мм. Если вес больше – в 5–6 мм.
Электропривод подбирают по мощности.
Чертежи, схемы, эскизы и конструкция откатных ворот
Особенности откатных ворот
Преимущество раздвижного механизма состоит в том, что при открывании он не занимает большое пространство, в отличие от раздвижных конструкций. Это оптимальный выбор при небольшой площади двора или узкой улицы. Однако участок ограждения, примыкающий к воротам, должен иметь ширину минимум как ворота. Это пространство необходимо для открывания. Для гаражного проема откатная конструкция не всегда удобна – не хватает места для отодвигания створки. В этом случае чаще выбирают распашные ворота или рольставни. А для двора – это идеальный вариант, экономный и компактный.
Воротное полотно достаточно массивно. Его трудно будет откатить вручную при отключении электричества или решении сэкономить на электроприводе. Установка автоматической системы открывания упростит процесс, но сделает конструкцию дороже. Распашные ворота, сваренные из профиля 40 на 40 и обшитые профлистом, обойдутся в 15-25 тыс. рублей. Установка раздвижных ворот с электрическим приводом стоит от 100 тыс. рублей. Изготовление конструкции своими руками потребует затрат минимум в 45-50 тыс. на фурнитуру и материалы. Из плюсов откатного полотна можно выделить свободный выбор материала для обшивки. Зашить основу можно поликарбонатом, деревом, профилированным настилом. Самый надежный и экономный – профлист. Ворота можно украсить художественной ковкой. Это будет дорого и престижно выглядеть.
При расчете затрат учтите размер ворот. Оптимально, если их высота составит от 2 метров и ширина – 4-6 метров. Высоты полотна будет достаточно для ограничения видимости с улицы. Ширина 4 метра позволит заехать во двор не только легковому автомобилю, но и грузовику со строительными материалами при необходимости. Если заезд с улицы возможен по диагонали, ширина полотна должна быть увеличена до 6 метров.
Конструкция состоит из таких деталей:
- Основная рама из профилированной трубы. Ширина основы должна быть в 1,5 раза больше проема.
- Полотно, материал которого выбирается исходя из материальных возможностей.
- Направляющая балка для установки роликов. Должна быть достаточно крепкой и массивной, ведь она принимает на себя вес механизма.
- Роликовая опора – для обеспечения движение полотна по направляющей.
- Уловителя для фиксирования.
- Подставка под ролики стабилизирует движение в случае сдвига фундамента.
- Автоматика.
Установка роликовой системы
После подготовки материалов и сбора инструментов, можно начинать монтаж конструкции. Для бесперебойного функционирования системы начните с подготовки входного проема. С помощью рулетки и строительного уровня проводятся замеры, на основании которых составляется схема будущих ворот.
Работу системы обеспечивает крепкий фундамент. Для его устройства в намеченных местах роются две ямы минимум полуметра в диаметре и полутора метров глубиной.
После выполнения подготовительных работ, порядок монтажа следующий:
- Установка в ямы опорных труб с проверкой их вертикальности уровнем. До половины в углубления засыпается щебень. Опоры соединяются трубой и завариваются на стыках.
- Подготовка цементного раствора из 1 части цемента, 3 частей песка, ¼ части воды.
- Заливка строительной смеси в ямы до уровня закладной опоры. Ждать полного высыхания нужно около недели.
- За время высыхания раствора и фиксирования опор, готовится воротное полотно. Стальные профили и уголки укладываются прямоугольником в соответствии со схемой. Прямые углы корректируются уровнем, после чего элементы свариваются между собой. В центр прямоугольника устанавливаются перекрестные металлические профили для усиления прочности.
- Для противовеса из профилей варится опорный треугольник. Его приваривают к боковому ребру каркаса.
- К готовой раме приваривается полотно из металла. При использовании профнастила, крепежами служат заклепки или саморезы по металлу.
- К нижней части створки приваривается балка для крепления роликового механизма.
- К опорной балке фундамента привариваются регулировочные планки, куда монтажными болтами устанавливаются роликовые держатели. Эта основа системы, ответственная за движение ворот.
- Закрепляются дополнительные регулирующие детали. На столбах опоры монтируются верхний и нижний уловители.На кронштейн ставится регулирующий ролик, ограничивающий движение. К бетонным, кирпичным стенам элементы крепятся дюбелями. Предварительно электродрелью подготавливаются отверстия. К металлической опоре детали привариваются или крепятся саморезами по металлу. Для надежности под крепления можно подложить пластинки из стали.
- Устанавливается полотно своими руками таким образом, чтобы опорные ролики для откатных ворот вошли в направляющую нижнюю балку. Верх и низ створки должны точно войти во все пазы и ограничители. Точность вхождения проверяется строительным уровнем. Для исправления неточностей используется гаечный ключ.
- Проверить быстроту, плавность перемещения полотна.
- Монтируется электрический привод. Зубчатые рейки автоматики устанавливаются к нижней основе балки, укрепляются саморезами. Шестеренки привода монтируются на бетонную основу и должны точно входить в пазы.
Механизм для автоматической работы воротной системы удобен и практичен. Кроме того, он оборудован защитной системой. Это избавит Вас от установки дополнительных замков. При правильной эксплуатации установленные ворота прослужат долгие годы. Иногда в процессе использования возникает необходимость смазать солидолом механизм. Это нужно будет сделать, если система во время работы станет скрипеть.
Типы конструкции
Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:
- Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
- Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
- На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
- Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
- Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.
https://youtube.com/watch?v=NlyV7eyRgDg
Полезные советы профессионалов
Решая вопрос установки откатных ворот, постарайтесь использовать больше деталей и блоков промышленного изготовления. Готовые роликовые каретки многих известных брендов прослужат безотказно многие годы.
Выверку всех размеров, установку кареток и направляющих балок доверьте опытным мастерам. К обслуживанию ворот надо относиться внимательно, сделать профилактику регулярным занятием. Это значительно увеличит межремонтный период.
При установке самодельных откатных ворот надо владеть хорошими навыками сварщика и строителя, а также уметь разбираться в чертежах. Если у вас есть уверенность в своих силах и знакомые специалисты, то смело начинайте работу.
Другие элементы комплекта
Основное в конструкции – это балка и каретки. Делается из металлической пластины ограничитель для удержания створки. Если ворота большие, то ограничитель с 4 роликами. Для стандартных ворот достаточно 2 ролика.
Уловители используются для фиксации после закрывания. Изготавливаются из вогнутых пластин
Важно правильно подобрать толщину металла
Резина и пластик являются главными материалами, которые используются для заводских заглушек. Самодельные заглушки изготавливаются из подручных материалов. Можно концы просто заварить при помощи сварки.
Возможно, самостоятельно изготовленная конструкция будет не настолько красивая, но зато обойдется намного дешевле, чем при приобретении заводских изделий.
Виды
Разновидности и конструкции откатных ворот предусматривают каретки с роликами. Вид данных элементов определяет каркас, полотно, привод, фундамент, стойки, а также порядок монтажных работ.
Есть несколько вариантов откатных ворот.
Консольные
У такого вида ворот обычно две каретки с четырьмя парами роликов, по которым движется направляющая балка с прикрепленной к ней несущей деталью. Также она соединена с каркасом и полотном ворот.
Направляющая балка может располагаться в середине полотна или на верхней части каркаса. Это зависит от условий эксплуатации откатных ворот. В открытом положении полотно конструкции заходит в скобу с ограничителями, а затем опирается на фиксирующий элемент.
Подвесные
В таких конструкциях усиленный направляющий профиль опирается на столбы ворот или монтируется в проеме стены гаража, а роликовая система держится на верхней балке. При этом сами ролики располагают по краям и центру каркаса.
С нижней направляющей (рельсом)
В этих вариантах блоки кареток закрепляются на нижней балке каркаса, а ролики двигаются по направляющей балке или рельсу. Такие простые откатные ворота требуют постоянного ухода за контактными поверхностями.
Монтаж уловителя верхнего и нижнего
Улавливатели монтируются к закладным, которые находятся в столбе, при помощи болтовых креплений или сварки.
Верхний улавливатель смягчает контакт створа ворот с опорой и лимитирует его вертикальное расшатывание при сильных ветрах. На верхнем углу фиксируют скобу, соизмеримую с улавливателем. Всё это защищает обе поверхности от коррозии.
О нижнем улавливателе было написано пару слов ранее. Кроме того, его монтируют так, чтобы последний ролик мог без препятствий закатываться на него, и тем самым надежно закрепляться, не давая воротам самим открываться при сильном ветре.
Последний ролик уменьшает провисание створа при долгосрочной эксплуатации, поэтому к его установке нужно отнестись максимально ответственно.
На этом установка откатных ворот заканчивается. Остается только отделать их облицовочным материалом и покрасить. Если вы самостоятельно устанавливали откатные ворота, то ваш бесценный опыт будет полезен всем читателям.
Варианты крепления каретки
Каретку с роликами крепят разными способами – установкой на анкеры, на шпильки и приваркой к закладным полосам.
- Анкеры устанавливаются как можно точнее.
- Отверстия в опорной плите делают больше для возможной регулировки.
- Шпильки ставят в закладные плиты после разметки с опорой каретки и нарезки резьбы под них.
Установка на анкеры и шпильки предоставляет возможность замены каретки в случае необходимости, хотя процесс последующей регулировки может занимать довольно много времени.
Приварку опорной плиты каретки нужно делать после всех выверок. Производить данные работы следует в удобных для сварных работ местах, а также на участках вырезки, если это необходимо.
Мастерам-любителям соединение каретки с фундаментной опорой рекомендуется выполнять сваркой. Если же вы ставите промышленную каретку с роликами, то лучше присоединять ее шпильками.
Последовательность монтажа:
- К готовому каркасу ворот присоединяется (сварка) направляющая балка.
- Регулируем положение каретки с роликами, под опоры устанавливаем регулировочные элементы.
- Готовую конструкцию надеваем на ролики опорной каретки..
- Ставим концевой ролик и скобу-ограничитель от боковых колебаний.
- Проверяем плавность движения всей конструкции, уровень шума.
- Монтируем (сварка) улавливающие порталы.
- Контролируем правильность выполнения установки всех узлов.
В чем заключается принцип работы откатных ворот
Для начала необходимо разобрать составляющие ворот и принцип их работы. Они состоят из следующих комплектующих:
Схема обустройства фундамента для откатных ворот.
- Рама, которая является основой, скелетом конструкции. Она делается из профилированных труб и, как правило, в 1,5 раза шире въездного проема.
- Полотно. Материал обычно следует выбирать согласно своим целям и возможностям в финансовом плане. Чаще всего выделяют: профлист — надежный и при этом экономичный вариант, ворота из такого материала можно окрашивать в зависимости от предпочтений; художественная ковка — достаточно дорогой и престижный вариант; деревянные ворота.
- Направляющая — это массивная балка, которая располагается вверху или внизу рамы, в нее монтируется роликовая система, с помощью которой обеспечивается свободный ход откатных ворот. Вес всей конструкции приходится на несущую балку, поскольку откатные ворота полностью находятся в подвешенном состоянии.
- Роликовая система (опора) обеспечивает свободный ход полотна ворот в направляющей балке.
- Подставка под роликовую систему несет функцию стабилизации откатных ворот, в том случае, если сдвинется фундамент.
- Уловители фиксируют ворота в закрытом положении.
- Автоматика. Откатные ворота управляются автоматически.
Установка роликовой системы
После подготовки материалов и сбора инструментов, можно начинать монтаж конструкции. Для бесперебойного функционирования системы начните с подготовки входного проема. С помощью рулетки и строительного уровня проводятся замеры, на основании которых составляется схема будущих ворот.
Работу системы обеспечивает крепкий фундамент. Для его устройства в намеченных местах роются две ямы минимум полуметра в диаметре и полутора метров глубиной.
После выполнения подготовительных работ, порядок монтажа следующий:
- Установка в ямы опорных труб с проверкой их вертикальности уровнем. До половины в углубления засыпается щебень. Опоры соединяются трубой и завариваются на стыках.
- Подготовка цементного раствора из 1 части цемента, 3 частей песка, ¼ части воды.
- Заливка строительной смеси в ямы до уровня закладной опоры. Ждать полного высыхания нужно около недели.
- За время высыхания раствора и фиксирования опор, готовится воротное полотно. Стальные профили и уголки укладываются прямоугольником в соответствии со схемой. Прямые углы корректируются уровнем, после чего элементы свариваются между собой. В центр прямоугольника устанавливаются перекрестные металлические профили для усиления прочности.
- Для противовеса из профилей варится опорный треугольник. Его приваривают к боковому ребру каркаса.
- К готовой раме приваривается полотно из металла. При использовании профнастила, крепежами служат заклепки или саморезы по металлу.
- К нижней части створки приваривается балка для крепления роликового механизма.
- К опорной балке фундамента привариваются регулировочные планки, куда монтажными болтами устанавливаются роликовые держатели. Эта основа системы, ответственная за движение ворот.
- Закрепляются дополнительные регулирующие детали. На столбах опоры монтируются верхний и нижний уловители.На кронштейн ставится регулирующий ролик, ограничивающий движение. К бетонным, кирпичным стенам элементы крепятся дюбелями. Предварительно электродрелью подготавливаются отверстия. К металлической опоре детали привариваются или крепятся саморезами по металлу. Для надежности под крепления можно подложить пластинки из стали.
- Устанавливается полотно своими руками таким образом, чтобы опорные ролики для откатных ворот вошли в направляющую нижнюю балку. Верх и низ створки должны точно войти во все пазы и ограничители. Точность вхождения проверяется строительным уровнем. Для исправления неточностей используется гаечный ключ.
- Проверить быстроту, плавность перемещения полотна.
- Монтируется электрический привод. Зубчатые рейки автоматики устанавливаются к нижней основе балки, укрепляются саморезами. Шестеренки привода монтируются на бетонную основу и должны точно входить в пазы.
Что входит в комплект роликовой системы?
Свободное перемещение полотна раздвижных ворот было бы невозможным без специальных деталей. С их помощью створка не только получает возможность двигаться, но и перемещается достаточно плавно. Такими деталями, входящими в комплект монтируемых ворот, являются:
- Направляющие балки, закрепляемые на уровне дорожного полотна. Такие балки имеют специальную форму и способны обеспечить определенное положение конструкции в процессе ее перемещения;
- Регулируемые ролики (две пары) и скобы, входящие в состав металлического основания, удерживающие ворота в строго заданном вертикальном положении, исключающие их раскачивание, крен или падение;
- Концевые ролики, благодаря наличию которых ворота заезжают в улавливатель очень плавно. Комплектуются не обслуживаемым подшипниковым узлом, который способен длительное время работать без какого либо вмешательства;
- Улавливающий портал, положение которого регулируется по высоте. Его размещают внизу и вверху створки. В процессе эксплуатации ворот улавливающим порталом воспринимается часть нагрузки, возникающая из-за большого веса створки;
- Резиновая заглушка, основное назначение которой заключается в том, чтобы защитить направляющую балку от возможного попадания мусора и снега;
- Роликоподшипники, типоразмер и количество которых в каждой конкретном случае индивидуально.
Схема роликового комплекта
Основу откатных ворот составляют каретки. Их, с учетом функционального назначения еще называют опорами. Каретки ворот требуют предельно точной и качественной установки на направляющую или несущую балку. В процессе установки ворот пространственное положение балок тщательно выверяется во всех плоскостях и относительно друг друга.
Состав роликового комплекта
Конструктивное исполнение концевых или накатных роликов предполагает наличие защитной крышки, выступающей в роли резиновой заглушки. В процессе эксплуатации откатных ворот каркас с обшивкой должен беспрепятственно перемещаться по консольным блокам. При этом недопустим крен, падение или раскачивание движущейся створки.
Концевые ролики
Конструкция может управлять вручную или автоматически. В первом случае для того, чтобы створка ворот начала двигаться, необходимо начать вращать специальную ручку, находящуюся на стойке каркаса. Во втором случае конструкция приводится в движение путем нажатия кнопки, запускающей электрический привод.
Механизм, обеспечивающий автоматическое открытие ворот

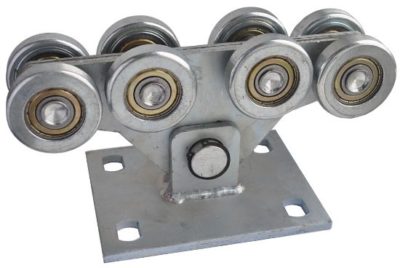

Конструктивные особенности каретки
В качестве основы для опорных роликов используется стальная плита, на которой установлены усиленные подшипники закрытого типа. Для смазки последних используются составы, способные сохранить оптимальную вязкость даже при достаточно низкой температуре.
Подшипниковый узел каретки
В состав тележки входит восемь роликов, соединенных попарно. Во время движения створки они перемещаются вдоль опорной плиты. Благодаря наличию восьми крутящихся роликов количество точек соприкосновения с направляющей балки регулируется самостоятельно. Конструктивное исполнение каретки предполагает, что в процессе эксплуатации ворот с поверхностью рельсы одновременно соприкасаются минимум шесть роликов.
Ролики в направляющей
Основание каретки ворот может быть большим или маленьким. От его размеров зависит удобство их крепления. Откатные ворота следует воспринимать как цельно выполненное изделие, закрепляемое на платформе с помощью стопорного кольца, имеющего подходящую конфигурацию и размер. Их конструктивное исполнение предполагает наличие 4 – 6 технологических отверстий, позволяющих надежно прикрепить платформу к подготовленному фундаменту. Если размер основания небольшой, ее основание можно приварить к закладным, установленным в бетоне. Направляющая балка и тележка с роликами, воспринимая нагрузку, создаваемую весом створки заграждающей конструкции, способны обеспечить ее тихое и плавное движение.
Технологические отверстия каретки
