Как смонтировать роллетные ворота самостоятельно?

Материалы

Роллетные конструкции могут создаваться из разных материалов, это позволяет потребителям подобрать тот вид входной группы, что будет обеспечивать существующие потребности, а также отличаться доступной ценой.

1. Стальные самые надежные, дорогие. Полностью защищают помещение от взлома и гарантируют достойную шумоизоляцию.
2. Алюминиевые: отличаются низкой стоимостью, имеют привлекательный внешний вид. Их защитные свойства несколько ниже, чем у предыдущей разновидности. Достоинствами выступает невысокий вес, устойчивость к воздействию воды и появлению ржавчины.
3. Поливинилхлоридные: отличаются гибкостью, имеют мягкую форму. Экономят энергоснабжение, они имеют прозрачную текстуру. Чаще всего применяются на складах и производстве.
4. Пленочные: имеют много разновидностей, роллетами оснащаются скоростные рулонные.

Помимо материала изготовления защитных конструкций, ворота отличаются внутренним наполнением:

1. Пенный мягкий из полиуретана: находится между перегородками, дает прочность и жесткость.
2. Твердый пенополиуретан: выдерживает высокие нагрузки, без деформации.
3. Без наполнителя: полотно представлено в виде экструдированных профилей. Система отличается жесткостью, вызывает трудности во время взлома, из-за толстых стенок и наличия поперечного ребра жесткости.

Конструкционные особенности

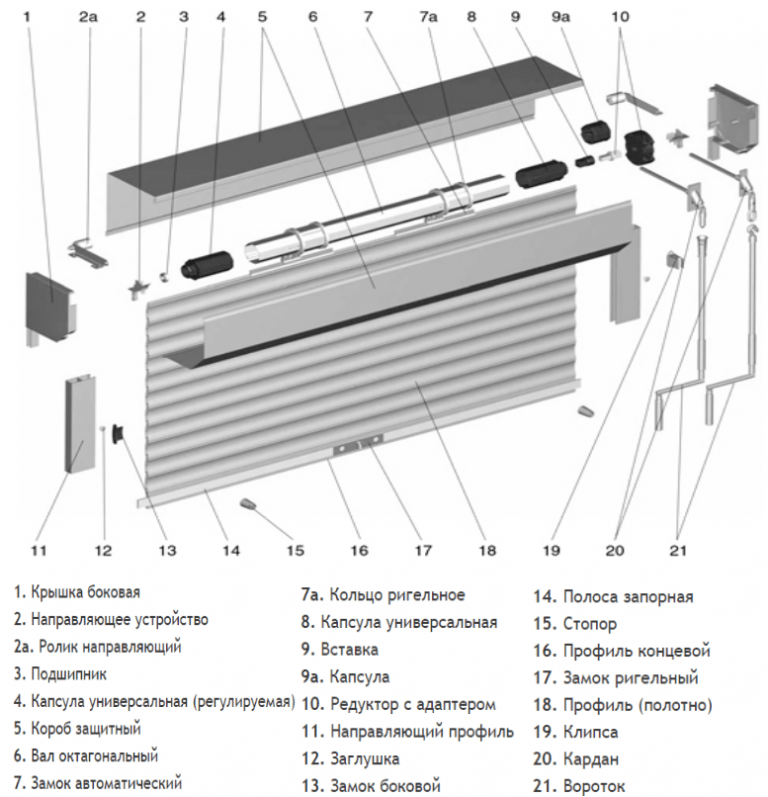

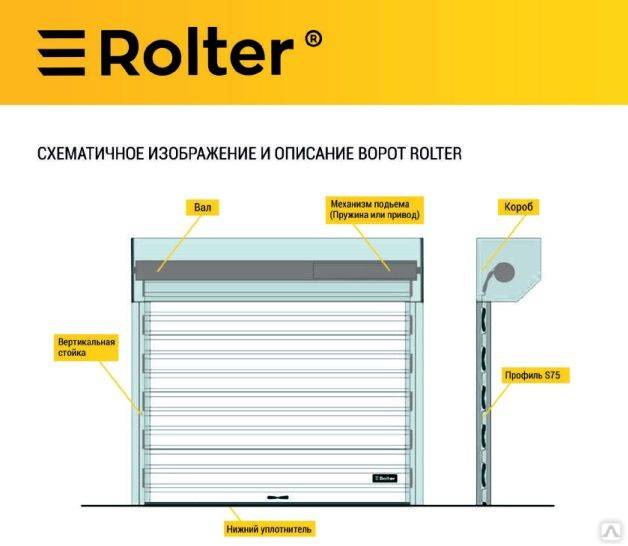

Классическим вариантом роллетных ворот является гибкое полотно, собранное из ламелей. При управлении оно подтягивается кверху и собирается в короб. Перемещается конструкция по направляющим, зафиксированным по обеим сторонам проёма. Само полотно сложено из алюминиевых ламелей и специальных замков. Необычное строение и специфический принцип работы изделия позволяют выделить его в отдельный тип ворот.

У современных потребителей признание завоевали четыре вида ламелей – функциональных, но разных по назначению.

• Экструдированные. Ламели с таким названием обеспечивают самый высокий класс защиты. Роллеты обычно покупают для обустройства въездной группы, прикрывающей частную территорию, или для установки в гараж.
• Ламели роликовой прокатки. Изделия содержат мягкий наполнитель. Они подходят для разграничения секций цехов, складов, торговых центров и разных хозяйственных помещений.
• Экструдированные вентиляционные. Пластины содержат отверстия, гарантирующие полноценный воздухообмен. Модели с прозрачными вставками из поликарбоната дарят бесплатное освещение и позволяют получать информацию о происходящем за воротами. Открывать конструкцию для этих целей не нужно.
• Ламели с пенонаполнителем. Профиля с твердым вспомогательным материалом подходят для массивных ворот. Несмотря на схожесть с экструдированными панелями, модели с наполнителем обладают более легким весом. Но уровень защиты от взлома у них не такой высокий, как у аналога.

Размеры проёма

Отдав предпочтение накладному монтажу, хозяин должен произвести замеры со стороны навешивания полотна. Измерительные работы производят в три шага:

1. Измерение ширины и высоты в 3-х разных точках с определением наибольших показателей.
2. Измерение боковых пристенков (информация необходима для понимания, хватит ли расстояния для крепления направляющих).
3. Измерение расстояния над коробом (цифра покажет, достаточно ли места для размещения крупного элемента конструкции).

Для стандартного гаража, построенного под легковой автомобиль, мы рекомендуем руководствоваться следующими размерами проёма:

• D – глубина помещения;
• h – притолока не менее 30 см;
• H – высота от 2 м в свету;
• B – ширина от 2.5 м в свету;
• b1, b2 – правый и левый заплечики размером не менее 25 см.

На заметку хозяину

Прекрасное сочетание белоснежных ворот и фасада гаража, отделанного декоративным камнем

Несмотря на некоторые предрассудки, установка ворот рольставни в гараж не занимает слишком много усилий. Смонтировать ворота рольставни на гараж своими руками вполне возможно, особенно в том случае, когда работать этими руками вам приходится не впервой.

Некоторые производители таких изделий даже поощряют покупателя, который готов сам установить подобную конструкцию на свой гараж. С этой целью они создают ворота усложненной конструкции, которая не позволяет их установить неправильно, т.е. с защитой от дурака. В то же время чтобы дополнительно облегчить задачу установщику они комплектуют набор запчастей инструкцией на понятном языке, а в ряде случаев дополняют ее видеоматериалами с пошаговыми инструкциями. При этом в инструкциях в зависимости от сложности конструкции может указываться также: как должна происходить установка: можно ли это сделать самостоятельно, либо придется выполнять монтаж в четыре руки.

Контрастный экстерьер поможет подчеркнуть вашу индивидуальность

Стильный современный дом с гаражом на две машины

Прекрасный частный дом с панорамным остеклением и большим гаражом

Но стоит отметить, что такое правило касается только больших организаций с налаженным циклом производства. В то время как небольшие фирмы, производственные мощности которых располагаются буквально в рамках одного-двух цехов, строят абсолютно иную стратегию. Они всеми возможными способами усложняют процесс сборки непрофессионалам для того, чтобы получить максимальную прибыль именно от установки конструкции, а не от ее производства.

Подготовительный этап

Для начала необходимо провести некоторые замеры. Первым делом при помощи рулетки измеряются диагонали проема. Разница между ними не должна превышать 5 мм. Если же она больше, то это следует исправить при помощи отделки. Даже если вы не знаете, как сделать рольставни своими руками, вам не потребуется специальных знаний. Достаточно аккуратно выполнять все работы и следовать инструкции.

Теперь потребуется строительный откос и уровень. Ими проверяется горизонтальность стены над проемом и вертикальность боковых стен. В случае неровностей их также следует убрать. Можно воспользоваться штукатуркой или же установить специальные накладки. Последние обойдутся дороже, да и могут немного испортить внешний вид конструкции. Чтобы надежно установить рольставни своими руками, необходимо проверить качество откосов. Они должны быть целыми, без трещин и сколов. Только в этом случае конструкция прослужит долго. Если имеются какие-либо дефекты, то их следует устранить до начала проведения работ.

Поэтапный монтаж рольставней на ворота гаража

При покупке рольставней надо учитывать, что такие гаражные ворота подходят для стандартных гаражей. Норматив – алюминиевые конструкции устанавливаются на площадь ворот до 14 квадратов, стальные – не больше 49 квадратов.

Для установки необходим стандартный набор инструментов – шуруповерт, дрель, уровень, перфоратор, молоток и плоскогубцы. Герметизация стыков проводится акриловыми или силиконовыми герметиками, по периметру коробки, при установке в проеме герметизируем монтажной пеной.

Приобретая гаражные ворота такой конструкции, важно правильно высчитать необходимые размеры. По проему ворот ширина и высота готовых рольставней не должны быть меньше, чем пять миллиметров. Обязательно проверьте размеры и по диагонали, это требование важно для старых гаражей, где при кладке проем ворот мог быть сбит по уровню

Обязательно проверьте размеры и по диагонали, это требование важно для старых гаражей, где при кладке проем ворот мог быть сбит по уровню

Обязательно проверьте размеры и по диагонали, это требование важно для старых гаражей, где при кладке проем ворот мог быть сбит по уровню

Последовательность монтажа:

• обязательно выравниваем цементом проем гаража, убираем все неровности, сколы, штукатурим трещины;
• проверяем проем по уровню, где необходимо, устанавливаем резиновые выравнивающие прокладки;
• выставляем направляющие. Для этого на металлических боковых направляющих сверлим отверстия для креплений (шаг 50 см). Диаметр крепежа 8 миллиметров.

Важно. Просверливая отверстия для крепежа, от краев направляющей надо отступить 10 сантиметров

• в верхней части направляющего каркаса просверливаем отверстия для заглушек (диаметр 11,8 см);
• собираем каркас ворот – для этого в проеме по уровню фиксируем метки для крепежа коробки (диаметр 8 мм).

Важно. Если устанавливаем автоматику, то сразу надо сделать еще одно отверстие для подключения электропривода

• до подвеса короба, в который скручивается роллета, сверлим в нем отверстия для крепежа крышки. Лучше разметить, приложив крышку и просверлить сразу и крышку, и короб (диаметр крепежа крышки 4,2 мм);
• на короб монтируем боковые шины, по которым движется полотно ворот;
• теперь выставляем по уровню каркас в проеме ворот и наносим отметки – где будем сверлить в стене отверстие для крепежа, не забываем про шнур автоматики;
• теперь в проеме необходимо просверлить отверстия для креплений и установить на герметик дюбеля. Крепим защитную пружину привода;
• отверстие для механического привода, в зависимости от выбранной модели ворот – от 12 до 16 мм;
• теперь можно закреплять каркас ворот в проеме.

Важно. Несколько раз проверьте горизонталь и вертикаль, чтобы не было перекоса каркаса. Крепежные элементы каркаса обычно продаются в комплекте, но надо учитывать, что для кирпичных и бетонных стен нужны дюбеля и анкеры длиной 3 см, для пустотных блоков стен – 6 см, а в металлических гаражах роллеты крепятся на саморезы по металлу

Крепежные элементы каркаса обычно продаются в комплекте, но надо учитывать, что для кирпичных и бетонных стен нужны дюбеля и анкеры длиной 3 см, для пустотных блоков стен – 6 см, а в металлических гаражах роллеты крепятся на саморезы по металлу

Крепежные элементы каркаса обычно продаются в комплекте, но надо учитывать, что для кирпичных и бетонных стен нужны дюбеля и анкеры длиной 3 см, для пустотных блоков стен – 6 см, а в металлических гаражах роллеты крепятся на саморезы по металлу.

Затягиваем крепление каркаса поочередно, проверяя уровнем горизонталь и вертикаль. После установки каркаса можно монтировать автоматику и крепить подъемный механизм и полотно ворот.

Методика расчёта

Стоимость конструкции определяется с учётом основных характеристик изделия:

1. Тип конструкции: будут установлены роллетные ворота или просто роллетная система;
2. Габариты проёма гаражных ворот и способ установки конструкции – накладной или встроенный;
3. Вид профиля роллет: профили подразделяются по прочности. Более надёжный материал, соответственно, стоит дороже;
4. Вид короба: он может быть круглым, с закруглениями 45 градусов, 20 градусов или можно использовать встроенный короб;
5. Способ управления: автоматическое устройство или ручное управление.

Расчёт выполняют с учётом ваших розничных цен, к этому нужно добавить транспортные расходы и стоимость монтажа конструкции.

Размеры нарезки заготовок

В первую очередь замеряют ширину проёма – это позволит определить точные размеры роллеты.

Ширина самой роллеты W такая же, как и ширина проёма гаражных ворот W _пр.

Для комбинированной или накладной установки ворот ширину роллеты подсчитывают по формуле:

W _ш – ширина направляющей шины.

Высота роллеты Н при встроенном монтаже находится по формуле:

Здесь Н_ком – высота короба ворот-рольставней.

Н_кц – высота концевого профиля.

Н_пр – высота пролёта ворот.

Длину ламели L находят с учётом ширины роллеты W , вида профиля и габаритов направляющей шины L = W – 6-100 мм.

Размер направляющей шины L _ш находят так:

L _ш=Н-Н_кор-Р (мм) Для роллеты с направляющими;

L _ш=Н-Н_кор— W _ш (мм) Для роллеты с направляющими с обрамлением;

L _ш=Н-Н_кор+20 (мм) Для роллеты без направляющих и обрамления;

L _ш=Н-Н_кор+20 – W _ш (мм) без направляющих с обрамлением:

Размер защитного короба L _кор рассчитывается так:

Варианты монтажа

Роллетные ворота могут монтироваться как с защитным коробом, так и без короба – на консолях.

Основное преимущество роллетных ворот на консолях или с боковыми крышками с каретками – плавное и безопасное перемещение по направляющим шинам, снижение изгибающих нагрузок на элементы подвеса, что существенно увеличивает срок эксплуатации роллетных ворот. Бескоробной монтаж подходит только для внутренней установки – в помещении.

Монтаж с защитным коробом	Бескоробной монтаж на консолях

Монтаж роллетных ворот можно запланировать на этапе проектирования нового объекта или осуществить на построенном объекте. Различают следующие основные виды монтажа:

Принцип работы и профили конструкции

Для большего удобства открывания откатные ворота могут быть автоматизированы при помощи электроприводов и управляться кнопкой или пультом.

Принцип работы данных ворот похож на принцип роллетного механизма. Также похожи и их конструкции, у них есть три основные составляющие: вал, воротное полотно и вертикальные направляющие. Основное отличие состоит в профилях используемых полотен.

Открывание и закрывание конструкции происходит либо механическим, либо автоматическим приводом. Таким образом мы наглядно видим увеличенную копию роллет или рольставен. Механизм у данной конструкции тот же. При открывании рулонных ворот полотно из ламелей наматывается на вал, находящийся в коробе. При обратном действии вал разматывает полотно, закрывая проем в стене.

Полость двустенных ворот из стали равномерно заполнена твердой пеной из полиуретана. При этом данный материал соединяется со стальными частями профиля.

Рулонные конструкции предназначены для установки в гаражах и нежилых помещениях, иногда комплектуются теплоизоляцией (обеспечивается применением пенополиуретанового наполнителя).

Рулонные ворота, в отличие от других видов конструкций, монтируются только из специально разработанных комплектующих. Собрать их своими руками из подручных материалов, как, например, секционные или подъемно-раздвижные ворота, не удастся. Но в этом есть и огромный плюс: на базе профессионального сборочного комплекта конструкция собирается быстро и без осложнений. Очень важный пункт установки – качество подготовки и будущих работ. Чем качественнее будет произведен монтаж, тем дольше будут служить ворота.

Виды и особенности

Рольставни давно уже стали популярным материалом, способным выполнять защиту окон, дверей, ворот гаража и других пространств.

Они не только справляются с защитой, но и плотно скрывают помещение от попадания солнечных лучей и шума, производимого со стороны улицы.

Рынок предлагает множество рольставней, отличающихся по технике производства, материалу, с помощью которого создано изделие, способу установки и эксплуатационному назначению.

По способу установки такие изделия подразделяют на встроенные и накладные. Накладные изделия устанавливаются поверх проема, который нуждается в защите, а встроенные устанавливаются во внутреннюю часть проема.

Специалисты рекомендуют использовать рольставни с внутренней установкой, потому что они устойчивы к механическому воздействию, плотно держатся, не подвергаются искривлению, и с эстетической точки зрения привлекательнее, чем второй вид.

По материалу, добавленному в производство, рольставни разделяют на:

• пластиковые.

Они не применяются в проемах с большим пространством, но обладают отличными декоративными свойствами. Такие ставни защищают помещение от шумовых помех и прямых лучей солнца, но от кражи со взломом они не могут спасти имущество хозяина;

стальные.

Такие рольставни производят из металлического профиля с окрашенной или оцинкованной поверхностью. Они защищают собственность от проникания недоброжелательных лиц на территорию владельца.

Такой вид изделий наиболее часто встречается в современном строительстве;

алюминиевые.

Этот вид рольставней похож на стальные по своим свойствам и характеру защиты помещения, но имеет меньший вес, и отличаются доступной ценой. Такие ставни используют владельцы магазинов и жители первых этажей в многоквартирных домах;

бронированные.

Обычно такие изделия производят из высокопрочного алюминия или металлического профиля. Именно эти рольставни применяют в помещениях, которые нужно максимально оградить от проникновения злоумышленников.

Установка таких рольставней производится в учреждениях, связанных с финансами, и учреждениях с повышенной безопасностью. Часто изготовители оснащают эти изделия электрическим приводом и управлением с помощью пульта на дистанции;

деревянные.

Рольстани из дерева применяют как декоративный материал, выполненный без добавления искусственных составляющих и отличающийся высокой экологической безопасностью.

Такие ставни защищают помещение от попадания солнечных лучей и служат теплоизолирующим материалом;

перфорированные.

Подобные рольставни сделаны из профиля с использованием прочного металла, с вставками из пластика. Такие вставки могут производиться в любой форме. Этот вид конструкций отличается высокой ценой, но, в то же время, и качеством производства.

Мастера предпочитают устанавливать такие конструкции в помещениях, где требуется контроль за другим помещением, а так же должно производиться регулярное проветривание.

Перфорированный вид рольставней часто используют в установке витрин магазина.

По назначению рольставни подразделяют на санитарно-технические, оконные и гаражные.

1. Предназначение санитарно-технических рольставней – это надежная защита и визуальное скрытие предметов технологического оборудования, таких как счетчик, вентили или металлические трубы.
2. Оконные рольставни устанавливают в проемы помещения и надежно защищают от проникновения посторонних лиц и дневного света.
3. Рольставни для гаража защищают имущество хозяина от кражи. Такой вид рольставней служит заслуженной альтернативой тяжелым металлическим воротам.

На сегодняшний день ассортимент рольставен огромен, и представлен в различных видах и цветах.

Наибольшей популярностью пользуются горизонтальные рольставни, их широко применяют для защиты финансовых учреждений, в частных домах, квартирах и для защиты магазинов. Мастера рекомендуют устанавливать противовандальные ставни – защитные роллеты.

У этих изделий повышенная прочность, легкость в установке и управлении, и другие положительные характеристики.

Рольставни различаются по виду работы на механические и ручные. В ручном типе владелец прикладывает усилия для отпирания и закрытия ставней, а в механическом достаточно лишь нажать на кнопку, предусмотренную на специальном пульте дистанционного управления.

Существует еще один подвид подобных конструкций – роллетные ворота. Они часто применяются для скрытия от посторонних глаз гаражей и отличаются еще большей прочностью изделия.

Оценить степень защиты такими воротами можно в видео ниже, где показан краш-тест конструкции:

Классификация рольставней

По типу профиля рольставни бывают трёх видов:

1. Лёгкий профиль с пенным наполнителем. Он применяется в случае, если не надо усиливать защиту дома от проникновения злоумышленников. Прекрасно защищая от шума и холода, данный вид профилей имеет весьма низкий вес и относительно небольшую цену.
2. Усиленный профиль цельнотянутый применяется, когда дом необходимо максимально защитить от взломов.
3. Решётчатый профиль цельнотянутый используется в торговых центрах, магазинах, ларьках, где нужно совместить лёгкость использования и надёжную защиту.

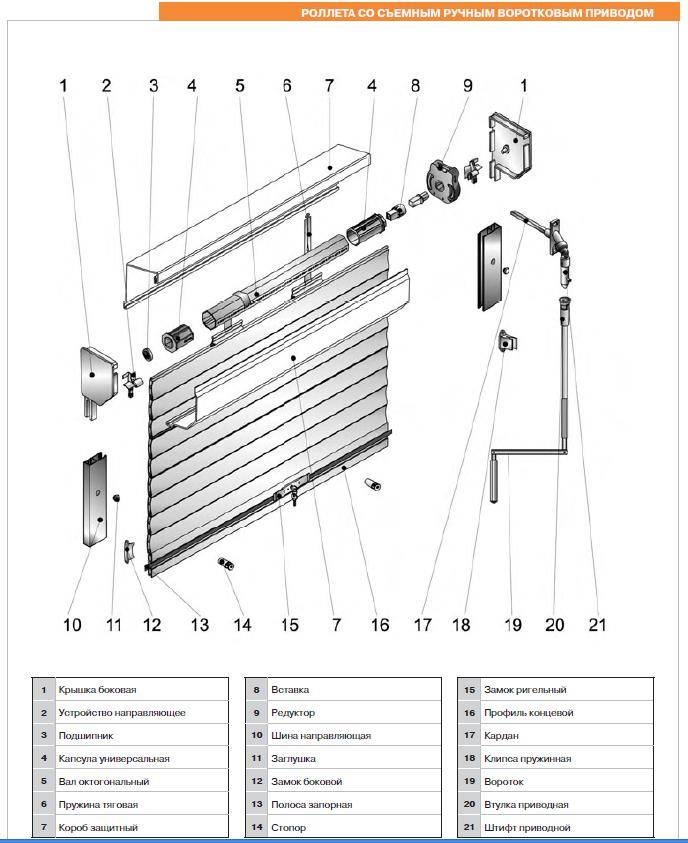

Рольставни с механическим управлением

1. С ленточным приводом. Он выдерживает рольставни весом максимум 15 кг. Чтобы открыть или закрыть ставни, нужно лишь потянуть за ленту, прикреплённую одним концом к валу, а другим к лентоукладчику.
2. С карданным механизмом. Выдерживает вес до 36 кг. Роллетное полотно крутится при вращении ручки кардана в одну и в другую сторону.
3. С тросовым редуктором. Пригоден для конструкции весом 100 кг. Трос присоединён к карданному валу с пружиной. При натяжении или ослаблении троса роллетное полотно накручивается или раскручивается.
4. С пружинно-инерционным механизмом. Пригоден для полотна до 80 кг. Если нужно закрыть шторы, надо потянуть ручку вниз, если открыть, то вверх.

Рольставни с автоматическим управлением

Выдерживают вес до 200 кг, управление не требует приложения сил от человека. Они бывают:

1. С электроприводом, который позволяет экономить место в коробе.
2. С проводным контролем, конструкция управляется с помощью разных выключателей.
3. С радиоканалом. Сигнал по радиоканалу передаётся от пульта к блоку.
4. Групповое управление позволяет подключить до 4-х двигателей.

По типу монтажа рольставни бывают:

1. Со встроенным монтажом. Конструкция монтируется в проём и не выступает за пределы проёма.
2. С накладным монтажом. Короб устанавливается над проёмом, а направляющие — сбоку от него.
3. С коробом внутрь. Короб крепится к торцевой части оконного проёма.
4. Со встроенным коробом. Короб крепится в специальной нише в проёме над окном.

По цвету исполнения рольставни бывают:

• для алюминиевых рольставен: белый, коричневый, серый, бежевый, серебристый;
• для стальных рольставен: белый, молочно-белый, стандартный коричневый, коричневый шоколад, серый, тяжёлый серый, светло-серый, стандартный бежевый, тяжёлый бежевый, серебристый, стандартно синий, тёмно-синий, стандартный зелёный, тёмно-зелёный, вишня, стандартный красный, стандартный жёлтый;
• оригинальное исполнение: серебро, бронза, шампань;
• с текстурой дерева.

По степени защиты рольставни бывают:

1. Лёгкая степень защиты: профили AR 41, AR 55.
2. Средняя степень защиты: AER44/S, AER55/S.
3. Высокая степень защиты: СТ50, СТ50П, СТ75, СТ75П.
4. Максимальная степень защиты: СТ105, СТ105П, СТ115, СТ115П.

Цены на рольставни на дачу эконом класса из профилей AR /45/ N, AR /45/ eco.

Высота, мм	750	1000	1250	1500	1750	2000	2250	2500	2750	3000
Ширина, мм	750	1000	1250	1500	1750	2000	2200	2000	2200	2000
Цена, рос. руб.	2?000	3?040	5?000	5?550	7?200	9?550	11?150	11?990	13?850	13?640

Преимущества и недостатки рольставен

Прежде чем приобретать рольставни на гараж, необходимо ознакомиться с их плюсами и минусами, чтобы потом не разочароваться в данном выборе.

Итак, гаражные ворота такого типа имеют следующие приоритеты:

1. Рольставни можно установить в любом месте, причем при этом выбрать желаемую форму и размер.
2. Рольставни для гаражных ворот намного лучше обезопасят гараж от несанкционированного вторжения. Кроме того, рольставни можно оборудовать сигнализацией.
3. Еще одним плюсом можно считать то, что рольставни на гараж не нуждаются в каком-то особом уходе. Их, например, не нужно красить или смазывать.
4. Рольставни любому интерьеру придают отличный вид, и занимают при этом минимум места.

К недостаткам можно отнести то, что такого плана гаражные ворота не используются в теплых помещениях – они пропускают холодный уличный воздух.

Также зимой, в снежную погоду могут быть определенные трудности с поднятием ставен. Ведь снег в щелях препятствует нормальному их движению.

Во избежание этого гаражные ворота рольставни необходимо оборудовать козырьком.

Классы взломостойкости роллет

При выборе средств защиты для квартир, домов, офисов рассматривают варианты:

• Р1-Р2 – предназначаются для создания барьера от проникновения пыли, звуковых волн в помещение, но не используются в качестве взломостойких роллет;
• Р3-Р5: изделия среднего уровня по устойчивости к проникновению посторонних лиц на территорию частных, коммерческих объектов, например, взломать роллеты классом Р3 можно за 20 минут, Р4 – за 25 минут, а Р5 – за 50 минут, речь об экструдированных профилях;
• Р6-Р8 – роллеты высшего класса, к этой группе относятся бронированные, пуленепробиваемые разновидности, срок проникновения на объект, где установлены роллеты Р6 – 50 минут.
