Rрюк в стену - особенности и варианты крепежа

Соединения вполдерева

Соединения вполдерева относятся к рамным соединениям, которые используются для соединения деталей пластями или по кромке. Соединение выполняется выборкой одинакового количества материала с каждой детали, так что они соединяются заподлицо друг с другом.

Типы соединений вполдерева

Можно выделить шесть основных типов соединений вполдерева: поперечное, угловое, впотемок, угловое на ус, ласточкин хвост и сращивание.

Поперечное соединение вполдерева. Позволяет соединять две перекрещивающиеся детали, не разрезая одну пополам. Выполняется так же, как и соединение врубкой с удалением половины материала с каждой детали. Ширина соответствует ширине пересекаемой детали. Материал снимается с низу одной детали и с верху второй.
Угловое соединение вполдерева. Делается для концевого соединения двух деталей под углом 90°. Тавровое соединение вполдерева похоже на угловое, но на одной детали выбирается паз, а на второй фальц (накладка). Его можно сделать в потемок.
Угловое соединение на ус вполдерева. Используется, когда на верхней лицевой стороне делается декоративная накладка. Скос лицевой стороны соединения соответствует повороту накладки.
Соединение вполдерева ласточкиным хвостом. У этого соединения вырезается шип в форме «ласточкина хвоста» (с обеих или двух сторон). Соединение разъединяется, только если верхнюю деталь вынимать вверх из паза нижней. Уклон обычно составляет 1:6.
Сращивание вполдерева. Это соединение используется для соединения деталей торцами по одной прямой с помощью накладки. Длина выбранной части материала (накладки) равна ширине детали. Для достаточной прочности соединению требуется
усиление.

Выполнение углового соединения вполдерева

1. Выровняйте торцы обеих деталей. На верхней стороне одной из деталей проведите линию перпендикулярно кромкам, отступив от торца на ширину второй детали. Повторите на нижней стороне второй детали.

2. Установите рейсмус на половину толщины деталей и прочертите линию на торцах и кромках обеих деталей. Пометьте отход на верхней стороне одной и нижней стороне другой детали.

3. Зажмите деталь в тиски под углом 45° (пласти вертикально). Аккуратно пилите вдоль волокон вплотную к рейсмусной линии со стороны отхода, пока пила не выйдет на диагональ. Переверните деталь и продолжите аккуратно пилить, постепенно приподнимая ручку пилы, пока пила не выйдет на линии заплечика на обеих кромках.

4. Выньте деталь из тисков и положите на пласть. Плотно прижмите ее к цулаге и зажмите струбциной.

5. Пропилите заплечик до сделанного ранее пропила и удалите отход. Все неровности выборки выровняйте стамеской. Проверьте аккуратность выреза.

6. Повторите процесс на второй детали.

7. Проверьте пригонку деталей и при необходимости поровняйте стамеской. Соединение должно быть прямоугольным, заподлицо, без зазоров и люфтов.

8. Соединение можно укрепить гвоздями, шурупами, клеем.

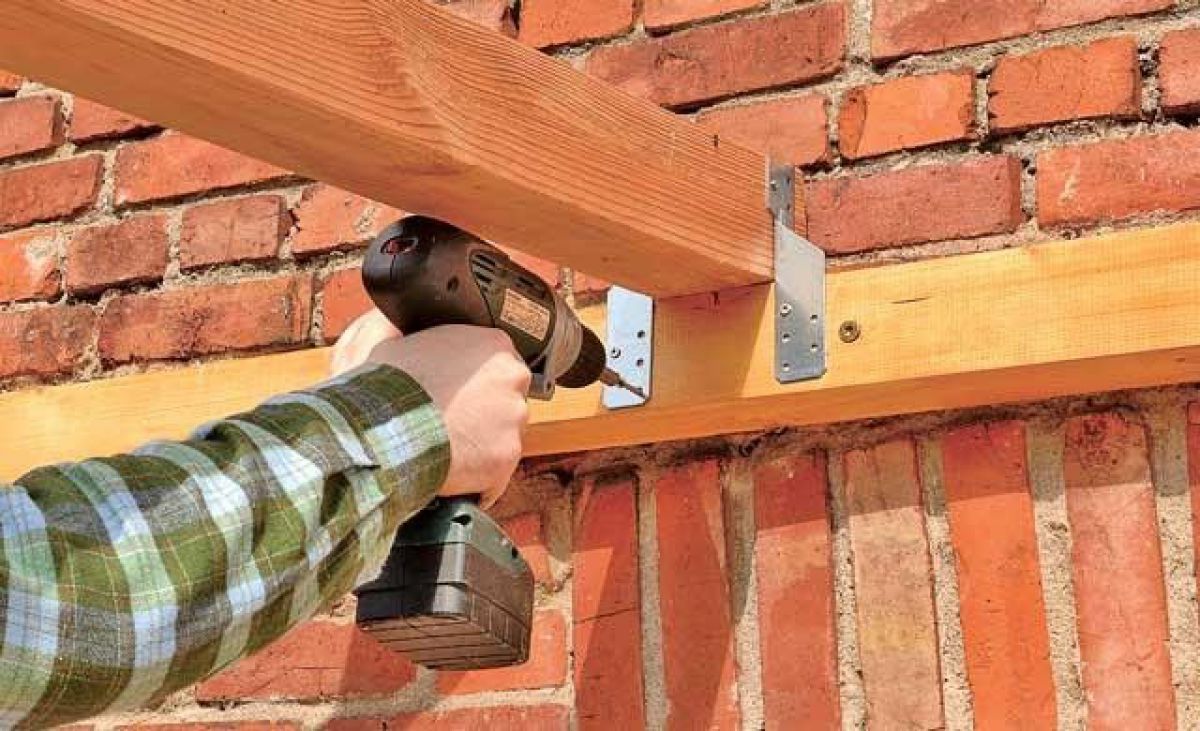

Работа с анкерами

Работа с анкерными болтами по дереву имеет свою специфику. Ключевая особенность здесь заключается в том, что при несоответствующем диаметре отверстия или чрезмерной нагрузке, древесные волокна могут лопнуть. Сам монтаж выглядит следующим образом:

В ранее отмеченной точке высверливается отверстие. При использовании распорных или упорных метизов, их размер должен точно совпадать. Для вкручивающихся берётся диаметр на 1-2 мм меньше анкера (например, для 10-миллиметрового болта готовится 8-миллиметровое отверстие). Крепежи химического плана наоборот, подразумевают большую ширину, так как предварительно понадобится ввести клей, который расширится в процессе затвердевания.
Далее отверстие очищается от стружки. При использовании вкручивающихся анкеров этот этап можно пропустить. Для всех остальных типов чистка рекомендуется.
Метизы, фиксация которых осуществляется посредством механического контакта со стенками отверстия, требуют предварительной смазки. Небольшое количество мыльного раствора или пара капель автомобильного масла, облегчат процесс монтажа. Кроме того, улучшение скользящих свойств материалов снизит вероятность растрескивания деревянных волокон.
На заключительном этапе выполняется установка анкера по дереву в отверстие и его затяжка. Способ, который будет применяться в каждом конкретном случае, зависит от типа крепежа. Необходимо учитывать, что при чрезмерном усилии метиз может провернуться или окажется вырванным из мягкой древесной структуры.

Принцип работы с анкерами по деревуИсточник krep-komp.ru

Механизмы навески шкафов

Изначально мебель монтировалась на стену с помощью гвоздей или шурупов. Недостаток крепежа в его недолговечности и хрупкости. Шкаф мог рухнуть в любой момент. Для стеклянных дверец на современных гарнитурах это особенно опасно. Но и сейчас используются такие навесы.

Классические петли

Это подвеска в виде металлических пластин толщиной 1,5-2 мм. Они крепятся непосредственно к стене с помощью самореза обычной или г-образной формы (костыля), вкрученных в дюбель.

Выпускают петли нескольких видов:

Простые подвесы – отличаются по расположению крепежного отверстия: вверху и по центру. Наиболее эстетичны приспособления с пазом грушевидной формы посередине. Их не видно после монтажа. Но это усложняет установку: при навеске шкафчика приходится долго целиться, чтобы попасть на подвес. Крепится к вертикальным стойкам, рассчитан на шкафы с небольшой загрузкой. При верхнем расположении паза устанавливать мебель проще. Количество отверстий под саморезы может достигать 5, против 2 на петли с центральным креплением. Они выдерживают мебель с большей нагрузкой. Прикручивают к боковым сторонам шкафа.
Угловой навес нерегулируемый – крепится на болты к верхней полке короба и к стене. Проблем в монтаже не возникает, но подвес виден с обеих сторон. Форма позволяет вешать шкаф вплотную к стене или отодвигать его.
Р-образные – на короб вкручивается саморезами в 2 местах: верхний горизонт и вертикальная стойка. Это позволяет усилить конструкцию за счет стяжки. Сокращается время начертания разметки, так как можно регулировать положение шкафа по горизонтали.

Совместить эстетичность и простоту монтажа мебельных петель не удастся. Либо они легко прикрепляются и торчат на стене, либо их не видно, что затрудняет навешивание.

Монтажная планка

Современные подвесы просты в креплении, легко передвигаются в горизонтальной и вертикальной плоскости. Регулировочный блок крепится к боковой панели шкафа через 2 сквозных отверстия. Есть механизмы, рассчитанные на различную вместительность. Максимальная нагрузка на слабые подвесы составляет 35 кг, на усиленные – 130. Из блока выходит фиксирующий крючок. Для его крепления нужна планка, которая монтируется непосредственно к стене.

Преимущества регулируемых подвесов:

единая полоса, на которой держится шкаф – это надежнее, чем точечное крепление на шурупы;
возможность навешивания в одиночку;
регулировка шкафа относительно стены и пола;
отсутствие жестких требований к разметке – допускается погрешность 1,5 см;
возможность закрепления на кухонный фартук.

Европодвесы не имеют недостатков, кроме высокой цены, по сравнению с мебельными петлями. Они прочнее и надежнее вкрученных в стену саморезов.

Таблица популярных навесов

Ниже представлены производители фурнитуры. Наиболее ценятся итальянские, немецкие и японские и фирмы.

Производитель	Описание	Цена в Москве (руб. за комплект)
Camar (Италия)

Компания выпускает подвесы, полноценные системы, а также всю фурнитуру для крепежей по отдельности. Есть модели различных размеров, степеней нагрузки, дизайна. 200-1500 Hettich (Нидерланды)

Выпускает планки, крепежную фурнитуру и составляющие к ней. Готовых комплектов на сегодняшний день не предлагается. 350-6000 Samet (Турция)

Производитель предлагает отдельные запчасти и полный комплект с рейкой, подвесками. Максимальная нагрузка на один элемент 40 кг. Передвижение относительно стены и пола – 1,5 см. 160-700 Blum

Фирма выпускает небольшую линейку товаров, в которую вошли все комплектующие. Нагрузка на 2 навеса до 130 кг. Регулировка в 2 плоскостях: по горизонтали до 12,5 мм, по вертикали – 7-11 мм. 600

При описании фирмы учитывалась стоимость самого дешевого и дорогого комплекта. Отдельно расскажем о конкретных моделях, отличающихся ценой и качеством от аналогов.

Название	Характеристики	Цена в Москве (руб. за комплект)
cam0029.L

Это подвесной механизм Camar без пластикового короба. Кам 029 выдерживает нагрузку до 40 кг, а усиленная модель XL – до 60 кг. 260 Sah 130

Два подвеса из каталога Hettich рассчитаны на шкаф массой 55 кг. Регулируется по горизонтали до 3 мм, по вертикали – до 15 мм. 92 Sah 215

Это подвесной механизм. Максимальная масса на одно изделие составляет 45 кг. В остальном не отличается от предыдущей модели. 290 Навес Samet тип L

Комплектуется фиксирующей планкой из оцинкованной стали и декоративной коробкой различных цветов. 25-50 Blum: 48N0610.03

Разработаны компанией Blum и полностью соответствуют параметрам, описанным в предыдущей таблице. 150-250

Цена на подвесы указана за 2 штуки. Вес каждой комплектующей (механизм, шина, заглушка) не превышает 80 г. Это не играет роли при установке, поэтому показатель не рассматривался.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
тщательно очищают посадочное отверстие;
аккуратно забивают анкерный болт с гайкой при помощи молотка;
затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

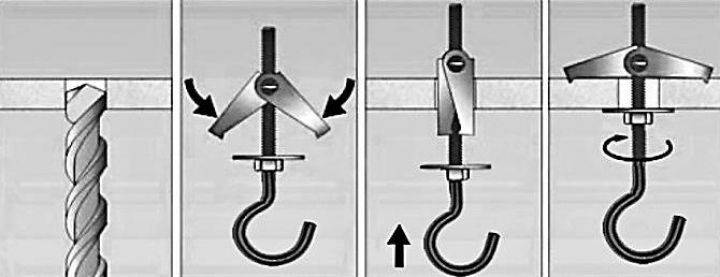

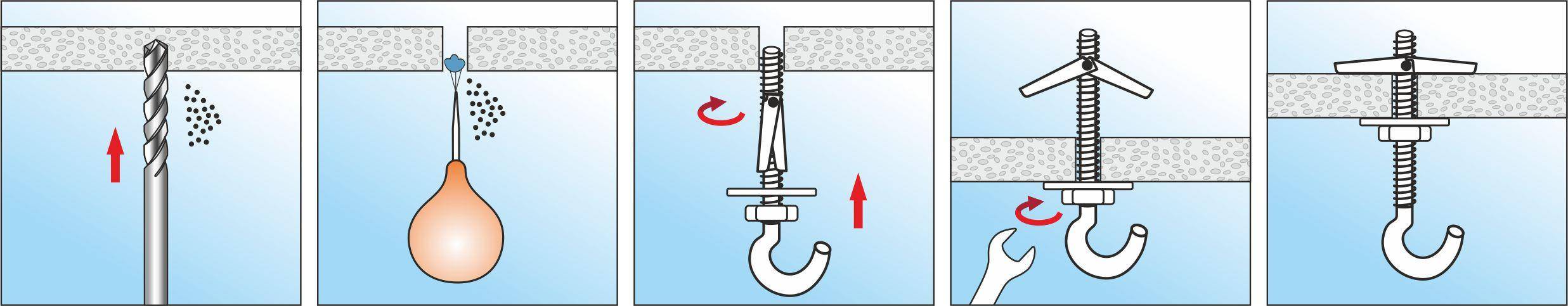

Типы креплений люстр к потолкам из бетона

Виды креплений люстр к бетонному потолку различны. Люстру устанавливают с помощью следующих крепежных элементов:

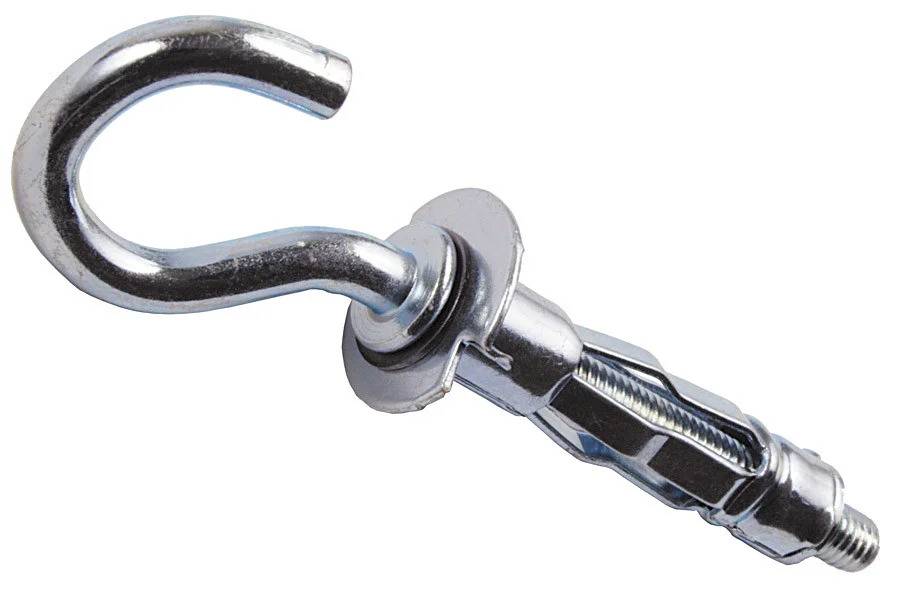

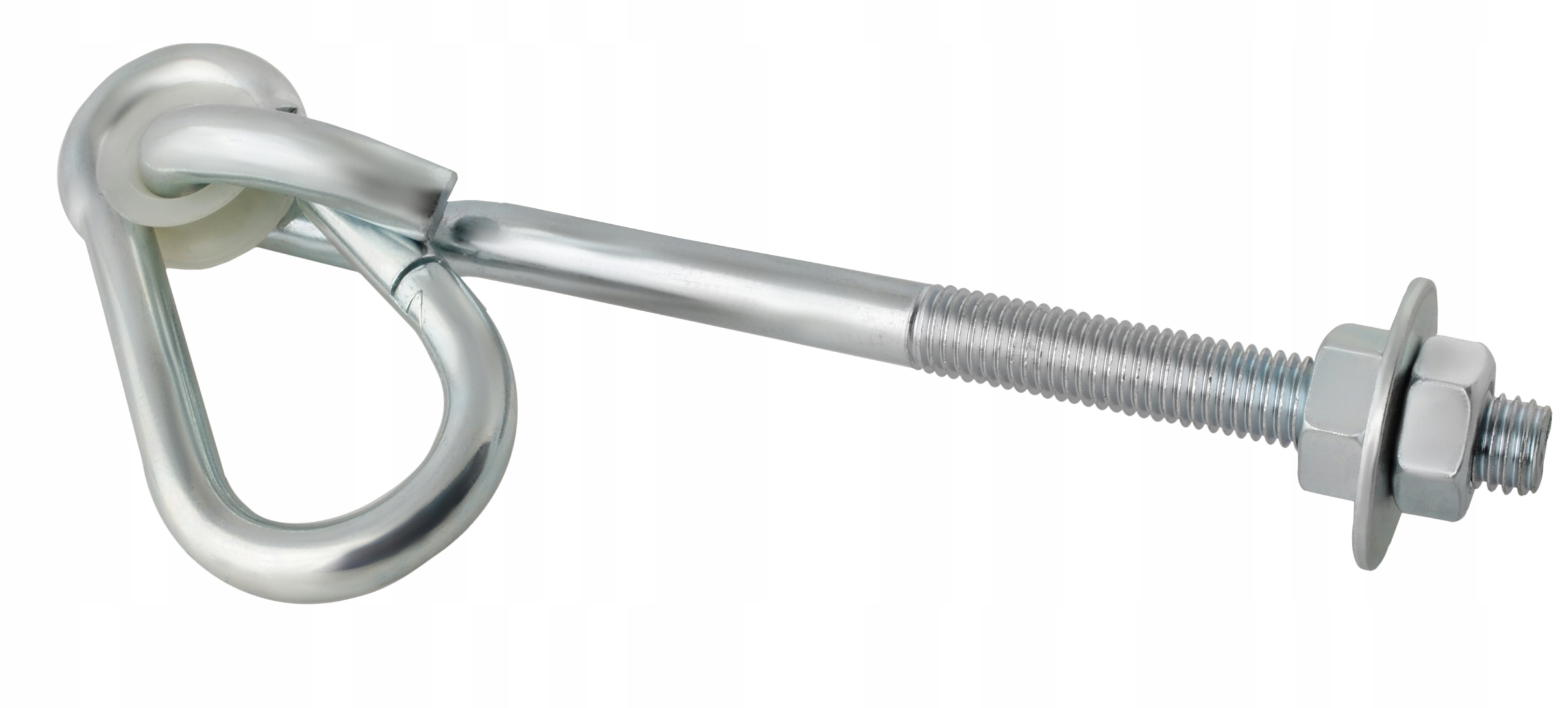

Крюк представляет собой надежный и популярный вид крепления. Не имеет сложностей в монтаже и обладает возможностью заменять осветительный прибор на другой.
Анкера используют при необходимости прикрепить на потолок из бетона тяжеловесные люстры большого размера.
При креплении люстры монтажной планкой осуществляется установка тонкой планки, прикрученной вплотную с потолком. Этот вид установки является сложным процессом, но зато позволит люстре плотно и прочно прилегать к потолку и скрывать проводку.

Какими бывают саморезы для бетона и как их выбирать

Бетон – материал исключительно твёрдый и плотный, поэтому крепёж для него должен быть особым. Чаще всего для крепления различных конструкций к бетонному основанию используют анкера и шурупы с дюбелями, под которые высверливают отверстия. Но есть и специальные саморезы, не требующие установки дюбелей.

Прежде чем приобретать метизы, предлагаем узнать, по каким критериям их выбирать, а также как вкрутить саморез в бетон – какие инструменты для этого потребуются.

Материал изготовления

Производят такие шурупы из латуни, нержавеющей или углеродистой стали. Первые два вида не поддаются коррозии и могут применяться в любых условиях эксплуатации: внутри и снаружи, в сухих и влажных помещениях. Но латунь – материал дорогой и не слишком жёсткий, большую нагрузку крепёж из него нести не может, поэтому используется он очень редко.

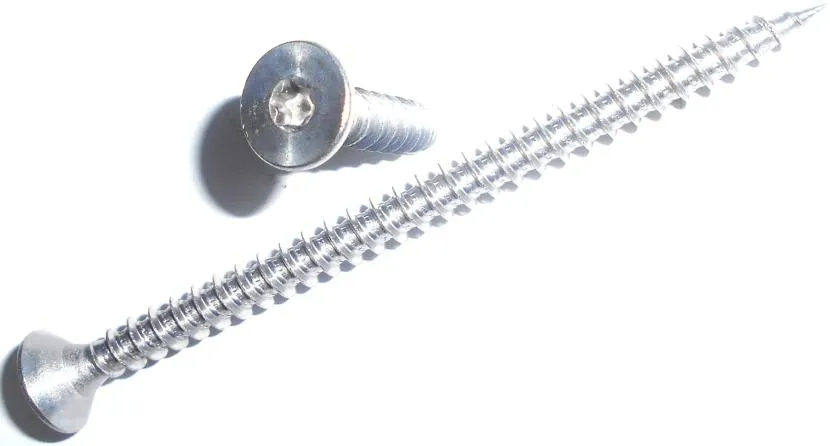

Шуруп из легированной нержавеющей сталиИсточник allegroimg.com

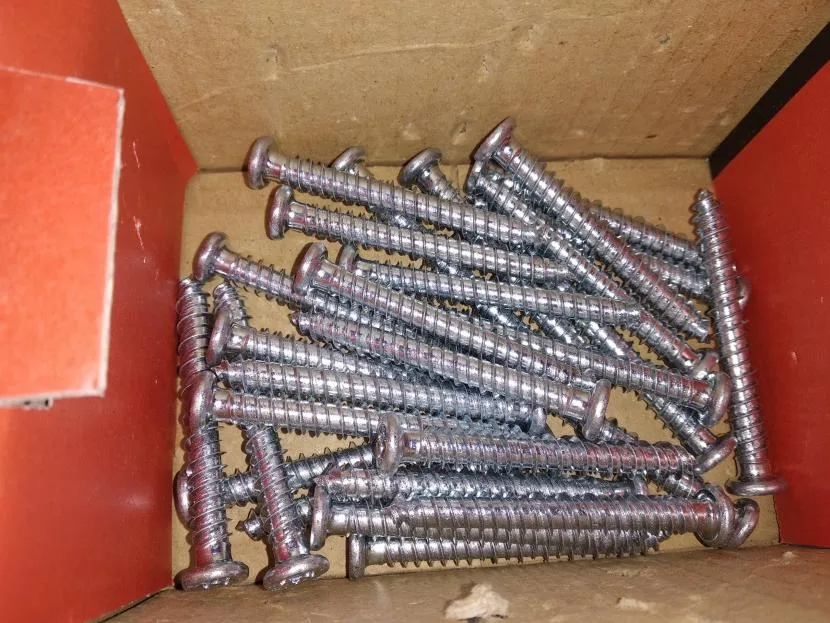

Изделия из углеродистой стали самые востребованные, так как обладают приемлемой стоимостью и достаточно высокой прочностью. Однако без внешнего покрытия они могут ржаветь, особенно если эксплуатируются в условиях, при которых возникает коррозия металлов. В первую очередь это высокая влажность воздуха и прямой контакт с водой.

Выбирают такие метизы по цвету, который указывает на тип покрытия.

Серебристые изделия – оцинкованные, слой цинка на них наносится гальваническим способом, и является надёжной защитой от коррозии. Это универсальный саморез по бетону, так как пользоваться им можно в любых условиях.

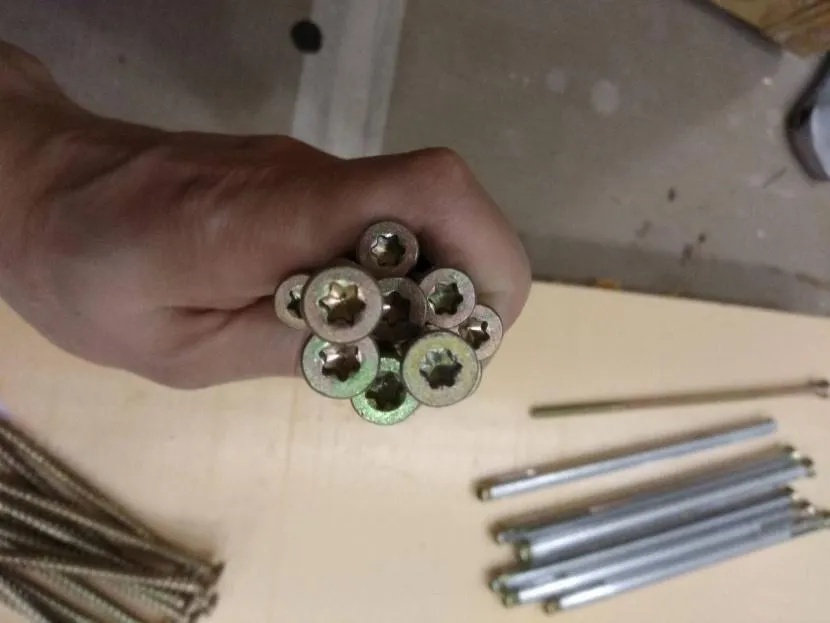

Оцинкованные шурупы для бетонаИсточник 24aul.ru

Золотистый цвет говорит об обработке медью или латунью и возможности использования такого крепежа только при внутренних работах.

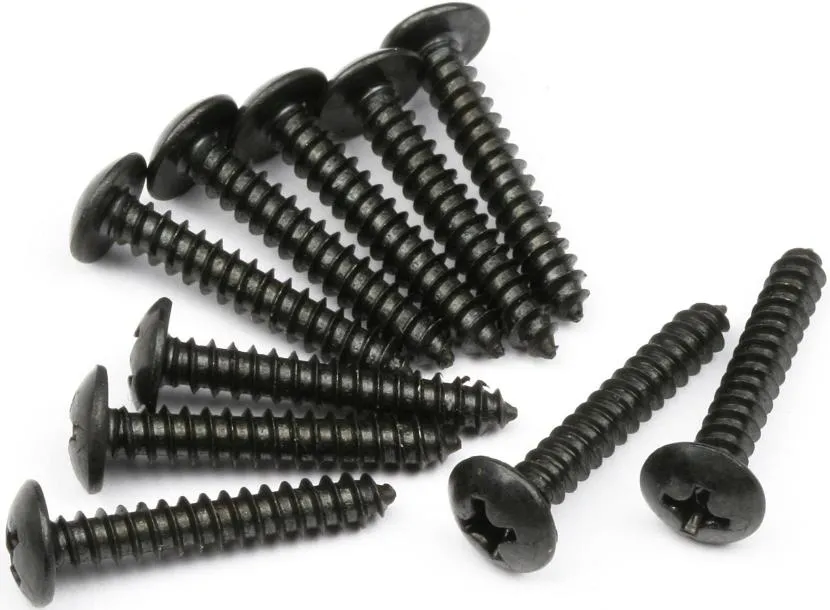

Шурупы из оксидированной углеродистой сталиИсточник der-schweighofer.de

Вид резьбы

Для установки в бетон подходит несколько видов саморезов, отличающихся друг от друга видом резьбы.

Универсальные – с частой и невысокой резьбой.

Могут применяться как с дюбелями, так и без них.

Нагели – с переменной высотой резьбы и наличием насечек на её рёбрах.

Это самонарезающие шурупы, для установки которых распорные дюбели не нужны. Но нужно знать, покупая такие саморезы по бетону, как правильно закрутить их, чтобы получить надёжную фиксацию. Под них высверливается узкий канал, который должен быть на несколько миллиметров длиннее самого метиза.

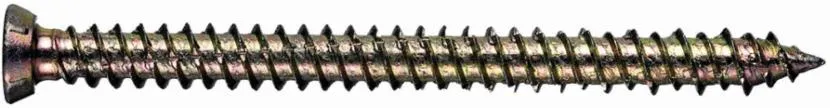

Нагели имеют разную длину, но одинаковый диаметр 7,5 ммИсточник крепеж.рф

Саморезы-ёлочки с наклонной резьбой в виде расположенных друг за другом конусов.

Без дюбеля могут использоваться только для крепления лёгких конструкций. В основном идут в комплекте с дюбелем, в который не вкручиваются, а забиваются молотком.

Крепёж с резьбой в виде ёлочкиИсточник dek.cz

Форма шлица и головки

Саморезы по бетону бывают с выступающей и потайной головкой. От их вида зависит, как вкрутить шуруп в бетонную стену. Выступающие головки имеют разную форму – шестигранную, цилиндрическую, в виде бочонка, с наружной резьбой под гайку, с пресс-шайбой. Они закручиваются с помощью торцевых или накидных ключей.

Набор инструментов Вихрь АВТО, 1/2″ , 1/4″ , CrV, в кейсе 94 предметов

5 590 ₽ Посмотреть

Набор инструментов Вихрь АВТО, 1/2″ , 1/4″ , CrV, в кейсе 82 предметов

5 790 ₽ Посмотреть

Набор инструментов Вихрь 1/2″, 1/4″, CrV, пластиковый кейс 94 предмета

5 590 ₽ Посмотреть

Набор инструментов ВИХРЬ, 1/2″, 1/4″, 76 предм, кейс

6 390 ₽ Посмотреть

Набор инструментов ВИХРЬ, 1/2″, 1/4″, 82 предм, кейс

5 790 ₽ Посмотреть

Набор инструментов ВИХРЬ, 1/4″, 57 предм, кейс

2 090 ₽ Посмотреть

Набор инструментов ВИХРЬ, 1/4″, 29 предм, кейс

1 650 ₽ Посмотреть

Все предложения

Есть и головки со шлицами, которые могут быть как выступающими, со сферической вершиной, так и потайными, выполненными в виде конуса с плоской шляпкой.

Шуруп с шестигранной выступающей головкойИсточник jamessmithfencing.co.uk

Шурупы для такого твёрдого материала, как бетон, имеют сложные шлицы – крестообразные, шестигранные или в виде шестиконечной звёздочки (торкс).

Саморезы с потайной головкой и шлицом TorxИсточник avito.st

Высота навешивания

Учитывайте расстояние от столешницы до нижней части шкафа. Минимальное – 45 см, среднее – 90 см. На высоте 110 см вешайте только одну полку.

Также можно воспользоваться формулой:

H=h1+h2+h3-45mm, где буквенные обозначения – это высота:

H – от нижнего ограничителя (столешница, пол) до планки;
h1 – мебели, над которой вывешивается короб;
h2 – кухонного фартука;
h3 – навесных шкафов.

Из полученной суммы всех высот отнимите 45 мм – это стандартный показатель усадки подвесов.

Ориентируйтесь на рост людей, которые чаще всего пользуется вещами из шкафа. Оптимальным будет такое расстояние, когда человек вытянутой рукой дотягивается до верхней полки и берет предмет без риска его уронить. Но также оставляйте достаточное пространство над столешницей.

Типы крепежных элементов

Хороший крепеж важен для турника. От прочности монтажа зависит долговечность агрегата. Рассмотрим разные типы крепежных элементов, выберем подходящую конструкцию.

Универсальные крепления

К универсальным креплениям относят металлические крючки. Их используют для установки спортивного снаряжения.

Толщина крючков 2 миллиметра, выполнены из металла. Они крепятся к стене анкерными или дюбельными болтами, они будут рассмотрены позже. Изделие «подвешивается» на крючки.

Такое крепление выдерживает нагрузку в 250 килограммов на стене из любого материала (бетон, кирпич).

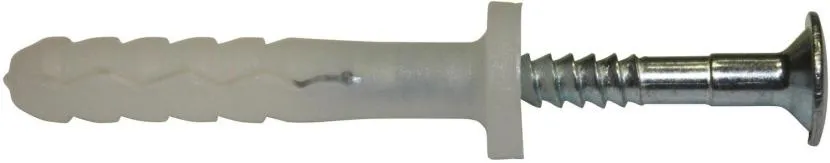

Дюбели

Дюбели или дюбельные болты – любимый крепеж новичков. Обусловлено это простотой использования.

Дюбель – болт диаметром 8-10 миллиметров с капроновой пробкой. В стене просверливается отверстие глубиной сантиметр.

Дюбельные болты позволяют монтаж на поверхность из любого материала. Кирпич выдерживает 200 килограммов нагрузки, бетон – 300.

Анкера

Анкер считается самым надежным креплением. Новичку с ним не совладать. Для крепления турниковой конструкции анкерными болтами требуется опыт в строительном деле.

Монтаж с помощью анкеров «вынослив» — выдерживает весовую нагрузку в 300-500 килограммов на стене из любого материала.

Самодельные крепления

Самодельным креплением называется любой импровизированный вариант монтажа. Это «альтернатива». Можно использовать болты-саморезы, клей, другие приспособления. Для каждого решения существуют инструкции и рекомендации, которые лучше соблюдать. Клею нужно дать полностью высохнуть.
