Разновидности ручных фрезерных установок
На современном рынке ручные фрезерные установки представлены электрооборудованием следующих категорий:
- устройства вертикального или погружного типа, которые преимущественно используются для выемки пазов различной глубины и ширины (типичным представителем электроинструмента данной категории как раз и является фрезер для врезки петель и замков);

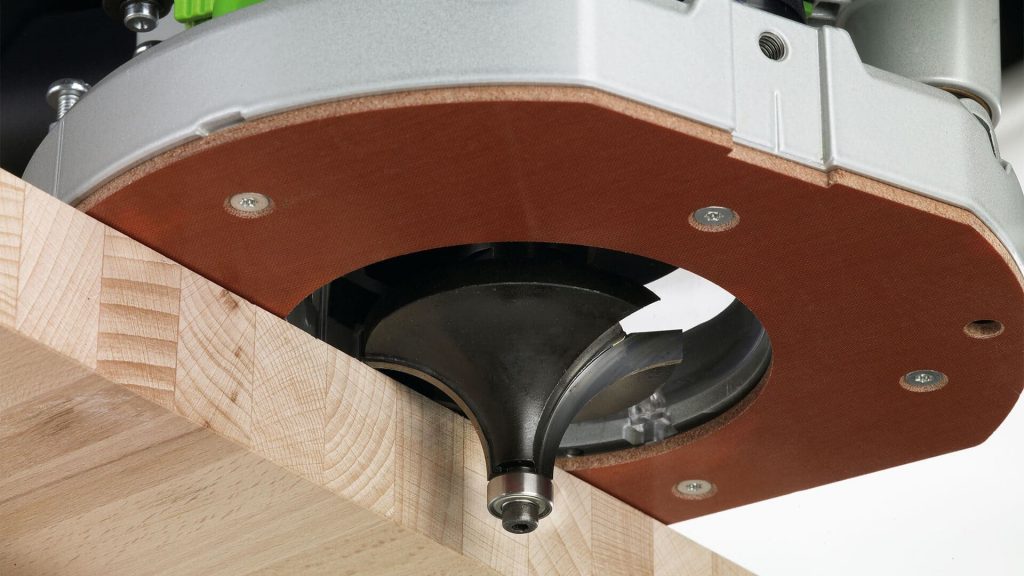

- кромочные фрезеры, которые также называют окантовочными (при помощи электроинструментов данной категории выполняется декоративная обработка краев изделий, изготовленных из древесины);
- фрезеры комбинированного типа, используемые преимущественно в профессиональной сфере (комбинированными они называются потому, что совмещают в себе возможности фрезеров кромочного и вертикального типа);
- электроинструменты специального назначения, наиболее распространенными видами которых являются ламельные и дюбельные фрезеры (как следует из названия категории таких устройств, использоваться они могут только для решения определенной технологической задачи).
https://youtube.com/watch?v=W-yRjdp0vE0
Как правильно выбрать инструмент
При покупке фрезера для врезки замка в деревянные дверные полотна, необходимо учитывать ряд важных нюансов:
Природный материал прост в обработке, из-за чего мастеру не потребуется машина повышенной мощности. Средний показатель производительности оборудования составляет не более 2,5 – 3,5 кВт.

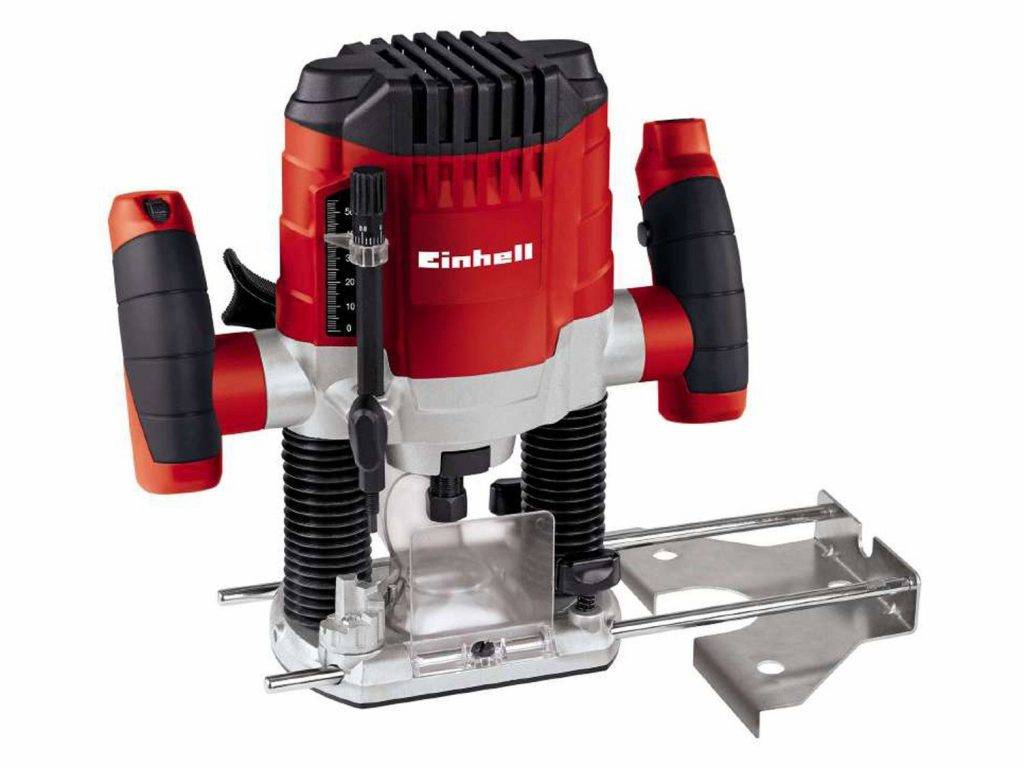

Бытовой ручной фрезер
- Чтобы избежать сложной ручной доработки пазов после выборки материала фрезером, необходимо заранее приобрести машину с нужной амплитудой хода рабочей головки. Эксперты рекомендуют выбирать данный параметр с незначительным запасом.
- Масса прибора должна быть такой, чтобы мастер мог легко перемещать фрезер двумя руками.
- Штатный электрический шнур должен быть покрыт упругой резиновой изоляцией и иметь достаточную длину для комфортной эксплуатации.
- Функционал и количество режимов фрезера должны полностью удовлетворять предъявляемым к нему эксплуатационным требованиям.
Режимы работы электроинструмента
- Электроинструмент должен быть оснащён съёмной рабочей головкой для возможности быстрой замены фрез с разными диаметрами и характеристиками.
- Прибор должен обеспечивать полный беспрепятственный обзор обрабатываемой плоскости.
Одним из самых главных параметров выбора надёжной машины является известность бренда, год основания компании, а также наличие положительных отзывов о продукции марки в сети.
Шаблоны от DOOR-TOOL
Шаблон DOOR TOOL — современный шаблон для врезки дверных петель, который должен быть в арсенале каждого профессионала по установке деревянных дверей. Этот инструмент позволяет работать со сменными вставками под разные типы фурнитуры, поэтому широко востребован для выполнения монтажных работ.

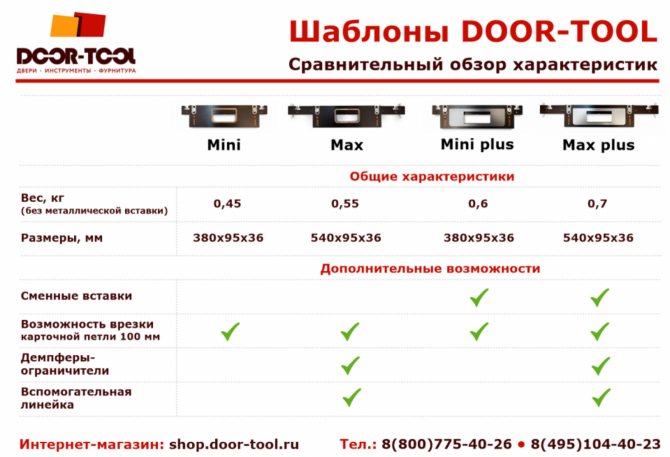

Отличия шаблонов DOOR TOOL
Для врезки петель Вам понадобится следующий набор приспособлений:
- универсальный шаблон для врезки петель DOOR TOOL (одна из моделей, Mini Plus, , Mini Plus Air, , Max Plus, , Max Plus Air,Telescope или Telescope Air);
- ручной кромочный фрезер;
- стойки для устойчивой установки дверного полотна в вертикальном положении;
- струбцины для монтажа шаблона на дверное полотно;
- измерительный и разметочный инструмент;
- дверные карточные петли с саморезами для их установки;
- дрель и шуруповерт (или отвертка) для монтажа саморезов.
- угловая стамеска.
Шаблон для врезки петель может применяться как для выборки пазов на полотне двери, так и для установки петли на дверную коробку.
Шаблон DOOR-TOOL Max Plus позволяет врезать карточные петли в базовой комплектации. есть различные виды вставок под замки и ответные части замков
Копировальный шаблон представляет собой шаблонодержатель, предназначенный для крепления сменных металлических вставок-шаблонов.
Имеет удлинённую основу и два ограничителя, позволяющих отмечать место врезки без рулетки (расстояние от края до места врезки 15-20 см), что экономит время и упрощает работу мастера. Кроме того, по бокам имеются специальные выемки для надёжной фиксации устройства при помощи струбцин.
С помощью этого набора можно врезать дверные петли, замки быстрее и точнее чем фрезером с упором. Для врезки петель обычно используется две базы соединенные между собой линейкой, базы имеют сменные вставки под разные размеры петель и замков, возможно использование одной базы для врезки, но это менее удобно и требует измерений.
База выполнена из акрила(оргстекла) и влагостойкой ламинированной фанеры 15 мм. Регулируются Базы очень просто, посредством передвижения нижнего упора и пластиковой части, линейка сделана таким образом чтобы ей было легко пользоваться. Базы предназначены для совместного использования с фрезером на котором установлено копировальное кольцо из расчета: диаметр фрезы + 4 мм( пример: если фреза 14 мм. то копировальное кольцо 18 мм.)
https://youtube.com/watch?v=videoseries
Врезка замка в межкомнатную дверь инструкция
Подразумеваются следующие этапы работ:
- закрепление двери в горизонтальном положении;
- выполнение подготовительных работ по разметке деревянной двери. Обычно замок устанавливается на высоте около 90-110 мм от уровня пола, что обеспечивает удобство открывания;
- установка шаблона DOOR-TOOL в соответствии с разметкой;
- подготовка и установка ручного фрезера на межкомнатные двери;
- выемка замочного проема, паза под планку и других элементов в зависимости от конструкции замка;
- доводка пазов (при необходимости осуществляется уборка остатков древесины при помощи стамески);
- монтаж фурнитуры.
Достоинства:
- наличие разных вариантов шаблона под разные задачи разной ценовой категорией;
- есть возможность использования с любыми фрезерами, при условии использования фрезы с верхним подшипником;
- вставки металлические.
Минусы:
- придется докупать вставки мод разные модели замков и петель;
- карточные петли в 100 мм имеют разный отклонения в размерах, необходимы разные вставки покупать;
- стоимость вставки 550 руб.(по сравнению с аналогичными моделями конкурентов от 230 руб.).
Стоимость трафаретного шаблона начинается от 2090 руб. и телескопические модели 8200 руб. Это вполне доступные цены для строителей и любителей. Цена возрастает от функциональности и возможности применения пылесоса.
Для работы хватает универсального шаблона для врезки петель и замков Ш-004 DOOR-TOOL Max Plus и его цена 3300 руб. В базовый комплект входит стальная вставка для врезки карточной дверной петли 100 мм, остальные вставки продаются отдельно под разные размеры. Вам придется докупать индивидуальный набор инструментов для врезки дверной фурнитуры.
__TITLE__
Подготовка пазов для дверных петель и замков
Для того чтобы пазы, создаваемые при помощи ручного фрезера для монтажа дверных замков и петель, были выполнены максимально точно и качественно, рекомендуется использовать специальные шаблоны для врезки петель и замков. Приобрести на современном рынке шаблон для врезки замков и петель различных конструкций и размеров не представляет никаких проблем.

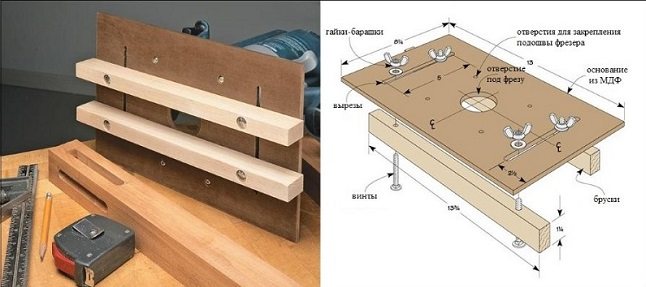

Чтобы не тратить деньги на такое приспособление для врезки, можно изготовить его своими руками. Самостоятельно сделать очень удобный в применении шаблон для врезки петель и замков можно из доступных материалов – деревянных досок и брусков, реек, ДСП, резьбовых крепежных элементов.
Замеряем смещение фрезы Размечаем шаблон Делаем фрезой 2–3 прохода Получаем готовое отверстие Устанавливаем упорный брусок Испытываем шаблон
Процесс формирования пазов при помощи ручного фрезера и последующего монтажа петлей для установки дверей осуществляется в следующей последовательности:
- Входная, межкомнатная или мебельная дверь, на торцевой поверхности которой необходимо сформировать пазы, устанавливается в специальные зажимы и надежно фиксируется в них.
- Выполняется разметка мест, где будут устанавливаться петли.
- На размеченный участок торца дверного полотна устанавливается шаблон и надежно на нем фиксируется.
- Во внутренней части шаблона при помощи предварительно настроенного фрезера осуществляется выборка материала на требуемую глубину. В том случае, если выполняется врезка петель фрезером без шаблона, выборка материала выполняется инструментом по контуру предварительно нанесенной разметки.
- После снятия шаблона с торца дверного полотна обработанная поверхность сформированного паза дорабатывается стамеской.
- В полученный паз устанавливается дверная петля и закрепляется в нем при помощи винтов, идущих с ней в комплекте.
Подготовка места для установки второй половины петли, которая монтируется на дверной коробке, выполняется по аналогичной методике. Точно по такой же технологии подготавливается и паз, в который будет устанавливаться дверной замок.
Шаблон для установки мебельных петель очень нужная штука и существенно экономит время при сборке мебели. Схема разметки для сверления сверлом форстнера и разметка под саморезы для накладных и внутренних петель довольно проста, но когда начинаешь размечать каждую петлю по отдельности точность начинает страдать. Неточности в установке ведут к потере времени при регулировке.
Начать стоит с того, что петли бывают разное. Сейчас говорим от тех, что обычно используют в мебели, то есть рояльные, барные, скрытые, карточные это все не из этой оперы.
Разметка для установки мебельных петель
Наиболее часто устанавливают петли с чашей 35 мм. В собранной мной мебели не встречались еще петли с чашкой в 26 мм. Несмотря на единообразие в разметке под петли встречается некоторые вариации. Остановлюсь подробнее на разметке, а потом укажу на вариации.
Установка петель с чашей 35 мм. Такие расстояния используются на петлях внутренних, накладных, полунакладных. В фасад сверлом форстнера на 35 мм сверлиться не сквозное отверстие — его край должен находиться на расстоянии 4,5 мм от края фасада. Центр отверстия на расстоянии 22 мм от края фасада. Так же в фасад петля крепиться саморезами на расстоянии 27.5 мм от края фасада, чаще всего расстояние между этими саморезами 48 мм. Возможен вариант 45 мм. В корпус двумя саморезами крепиться планка, если петля накладная на расстоянии 37 мм от края корпуса, если вкладная на расстоянии 57 мм от края корпуса. Расстояние между саморезами в крепежной планке 32 мм.
Установка петель с чашей 26 мм.Тут схожая ситуация, но не сквозное отверстие сверлом форстнера сверлиться на расстоянии 16,5 мм от края — расстояние от края фасада до чаши 3,5 мм. (если отступить 17 мм расстояние до края чаши будет 4 мм) Установочный размер между саморезами 38 мм.
Внимание с чашкой 26 мм на практике мной не проверено! Вообще вариации в 1 мм допустимы. Точнее (как я понял, если ошибаюсь пусть поправят меня мебельщики), эти расстояния зависят от нескольких параметров и умные производители в инструкциях дают специальную таблицу и формулу для их расчета. Такой подход наиболее правильный, в работе с петлями с углом, например для угловых шкафов, лучше считать именно так
А с обычными петлями это уже для профессионалов и перфекционистов, если вы к ним относитесь — покупайте петли и ищите инструкции производителей
Такой подход наиболее правильный, в работе с петлями с углом, например для угловых шкафов, лучше считать именно так. А с обычными петлями это уже для профессионалов и перфекционистов, если вы к ним относитесь — покупайте петли и ищите инструкции производителей.

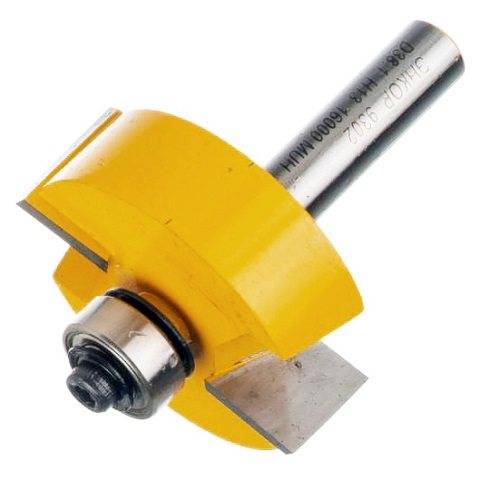

Фреза для врезки замков в межкомнатные двери: необходимые инструменты
Если говорить о методах врезки замов, то можно выделить 2 основных подхода. Это профессиональный, с применением высокоточных электрических инструментов, и кустарный, с применением молотка и зубила.
Перед тем как приступать к монтажу двери, лучше заранее подготовить необходимые материалы и инструменты для работы
В обоих случаях потребуется примерно следующий список инструментов:
- Ручной фрезер, насадка для врезки замков;
- Молоток;
- Стамески разных размеров;
- Плоская и крестовая отвертки;
- Дрель или шуруповерт;
- Набор перьевых сверл по дереву;
- Рулетка.
Высокие обороты фрезы сделают углубления под замок, не повреждая покрытия двери. Молоток в основном нужен для кустарного метода, но и может пригодиться при профессиональном подходе.
Плоская и крестовая отвертки понадобятся для закручивания саморезов, на которых держится замок и сама ручка. Рекомендуется использовать именно их, поскольку при закручивании с помощью шруповерта, высока вероятность повредить дверное покрытие. Дрелью или шуруповертом можно легко, а главное точно, соблюдая чертеж, проделать глубокое посадочное отверстие под замок и для ручки. Набор перьевых сверл по дереву устанавливается на дрель или шуруповерт. Рулетка необходима для замеров, чтобы не ошибиться при посадке замка.
Вырезаем паз для петли на полотне
Следующее, что вам нужно сделать, — это настроить ваш фрезер на глубину погружения фрезы на толщину петли, чтобы вся эта петля у нас утопилась.
Итак, вот мой фрезер. Он уже настроен так, что фреза выходит на толщину петли.
Но я делал чуть меньше, то есть петля у меня будет врезаться не полностью. После того, как мы отрегулировали глубину погружения фрезы, переходим непосредственно к самой врезке петли.
Вот, что у меня в итоге получилось.

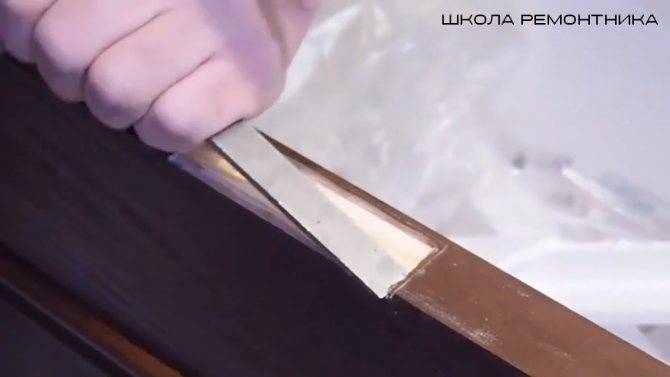

Фрезером я прошел, не доходя до той линии, которую я отмечал ножом, но суть в том, что эту часть мы уже будем доделывать стамеской. А глубина у нас уже врезана необходимая, все у нас ровно.
Продолжаем стамеской и молотком.
В итоге петля у нас прекрасно вставляется.
Электрический инструмент для установки межкомнатных дверей
Дрелью или шуруповертом, установив перьевые свёрла и используя чертеж, можно точно проделать отверстие под замок и для ручки.
Дрель — это инструмент для просверливания отверстий различного диаметра в дереве, металле, гипсокартоне. Ударная дрель может справиться с бетоном, кирпичом, но лучше в таком случае использовать перфоратор.
У профессиональной дрели мощный двигатель, а значит она выдержит большие нагрузки, не перегреваясь. Такой инструмент лучше защищён от пыли и влаги, может работать по 8 часов практически без перерыва. Он менее универсален и стоит дороже, но профессионалу, который зарабатывает с его помощью, без него не обойтись. Для профессионального использования лучше выбирать дрель:
С мощностью выше 800-1000 Вт.
С высокой скоростью оборотов.
С длинным сетевым шнуром.
С относительно небольшим весом.
Функцией ограничения скорости.
Реверсом.
Для высверливания дрелью неглубоких отверстий используют перьевые сверла по дереву нужного диаметра. Сверлить нужно с обеих сторон, чтобы избежать повреждения двери. Шуруповёрт ускоряет и облегчает фиксацию дверных петель, ручек и замка при помощи шурупов. Профессиональные модели позволяют работать с более жесткими материалами и вкручивать длинные саморезы.
При выборе шуруповерта стоит обратить внимание на:
Величину крутящего момента (для профессиональных моделей от 30 Нм).
Скорость оборотов (может быть две скорости для крепежа и сверления).
Наличие быстрозажимного патрона для быстрой смены насадок.
Наличие автоматической подачи саморезов (магазинный шуруповёрт).
Аккумулятор большой емкости.
Эргономичность.
Можно приобрести дрель с функцией шуруповерта, это универсальный инструмент для дома.
Перфоратором также можно высверлить отверстия, но он может понадобиться, если потребуется выровнять или увеличить дверной проем.
Ручной фрезер — это приспособление, обеспечивающее высокую точность посадочных углублений.
Погружной аппарат позволит выбирать пазы произвольной глубины и ширины, что как раз и нужно для врезки замков и петель. Перед покупкой рекомендуется посмотреть на устройство в работе и ознакомиться с технической документацией.
У качественного станка головка должна свободно перемещаться, недопустимы перекосы и люфты. При выборе фрезера нужно учесть:
Насколько шумное устройство.
Качество и величина обзора рабочей поверхности.
Небольшой вес и удобная длина сетевого кабеля.
Наличие дополнительных насадок и держателей.
Наличие регулировки скорости вращения фрезы. Регулятор должен быть расположен в безопасном месте, чтобы регулировать можно было в процессе работы.
Дополнительная подсветка.
При отсутствии опыта работы с фрезером есть опасность испортить дверь, поэтому для страховки лучше приобрести шаблон, или изготовить его самому из фанеры, ДСП или МДФ.
Шаблон Павла Солдатова подойдет для любого ручного фрезера с установленной направляющей и разницей диаметра по отношению к фрезе 8 мм. При его применении не понадобится делать разметку. Шаблоны компании DoorProfi потребуют определенных навыков.
Для изготовления выемок, углублений и пазов при помощи фрезера используют прямую пазовую фрезу.
Для подготовки углублений ручным фрезером нужно проделать следующие действия:
На ровной горизонтальной поверхности совместить дверную коробку и полотно, соблюдая все технологические зазоры.
Перенести размеры петли на брус карандашом или маркером.
Получившийся контур аккуратно обработать стамеской, аккуратно пристукивая молотком. Это позволит избежать появления трещин в полотне двери при дальнейшей работе с фрезером.
-
Настроить на фрезере глубину погружения и скорость вращения.
Закрепленная на валу электродвигателя фреза плавно погружается в материал заготовки на заданную глубину. Затем, при передвижении инструмента в горизонтальном направлении, кромки фрезы высверливают паз.
Для формирования паза значительной глубины нужно сделать несколько итераций, снимая древесину слоями не более 5 мм.
При работе ручным фрезером готовые углубления для петель и замка получаются ровными и аккуратными, что обеспечивает идеальную подгонку соединяемых деталей. Делать это гораздо проще и быстрее, чем стамеской.
Также для врезки дверных петель и замков могут понадобиться электролобзик, монтажный пистолет и расходные материалы: зубила и пики для перфоратора, насадки для шуруповерта, саморезы.
Выбор профессиональных инструментов может значительно облегчить и ускорить процесс врезки петель и замков на двери, нужно только правильно их подобрать и научиться пользоваться.
Как правильно выбрать ручной фрезер
Выбирая фрезер, который планируется использовать для врезки замков и петель, а также устройство любого другого назначения, необходимо обращать внимание на следующие параметры такого оборудования. Для выполнения не слишком интенсивных и не слишком сложных работ в условиях домашней мастерской вполне подойдут фрезеры невысокой и средней мощности, которые можно использовать в том числе для врезки дверных замков
Более мощные устройства, которые применяются преимущественно в профессиональной сфере, хотя и способны справляться с более сложными задачами, не могут обеспечить высокую скорость вращения используемого инструмента. Кроме того, с повышением мощности значительно увеличивается и вес подобных электроинструментов
Для выполнения не слишком интенсивных и не слишком сложных работ в условиях домашней мастерской вполне подойдут фрезеры невысокой и средней мощности, которые можно использовать в том числе для врезки дверных замков. Более мощные устройства, которые применяются преимущественно в профессиональной сфере, хотя и способны справляться с более сложными задачами, не могут обеспечить высокую скорость вращения используемого инструмента. Кроме того, с повышением мощности значительно увеличивается и вес подобных электроинструментов.
Возможность регулировать скорость вращения инструмента
Наличие такой функции позволяет оптимально подбирать режимы для каждой из выполняемых фрезером технологической операции. Из ручных фрезеров, обладающих такой опцией, лучше выбирать модели, переключатель скоростей которых защищен от внешних механических воздействий, загрязнения древесной пылью и опилками. Кроме того, лучше отдавать предпочтение моделям с переключателями, работающими по дискретному принципу.
Читать также: Проверка плотности электролита акб
Величина вылета рабочей части инструмента над торцом зажимного патрона
Следует иметь в виду, что наиболее важным параметром является величина реального вылета, а не максимальная длина хода инструмента, которая указывается в маркировке каждой модели.
Чем больше вылет фрезы, тем меньше придется досверливать паз для установки замка
Для оценки этого параметра следует учесть сразу несколько характеристик устройства, таких как вес фрезера, его функциональные возможности, удобство расположения органов управления оборудованием, длина электрического шнура. От того, насколько удобно пользоваться ручным фрезером, зависит не только комфорт пользователя, но и качество выполняемой обработки.
Качество обзора рабочей зоны
Этот параметр обеспечивается не только конструктивными особенностями фрезера, но и наличием в его оснащении специальной подсветки.
Комплектация фрезерной установки
От данной характеристики во многом зависят функциональность и удобство использования оборудования. Именно поэтому, приобретая любой фрезер (в том числе для врезки петель), останавливайте свой выбор на моделях, укомплектованных различными держателями, дополнительными насадками и другими элементами.
Выбирая фрезер, необходимо не только подержать такое устройство в руках, но и обязательно включить его. Так вы сможете оценить, насколько свободно и легко перемещается рабочая головка оборудования, протестировать подвижные элементы фрезера на наличие в них люфта и перекосов, определить уровень шума, издаваемого устройством в процессе работы.
Полезное дополнение к фрезеру – приспособление для врезки петель и дверных замков
Придерживаясь таких несложных рекомендаций при выборе ручного фрезера, вы сможете приобрести устройство, которое будет устраивать вас как по своим техническим характеристикам, так и по удобству использования.

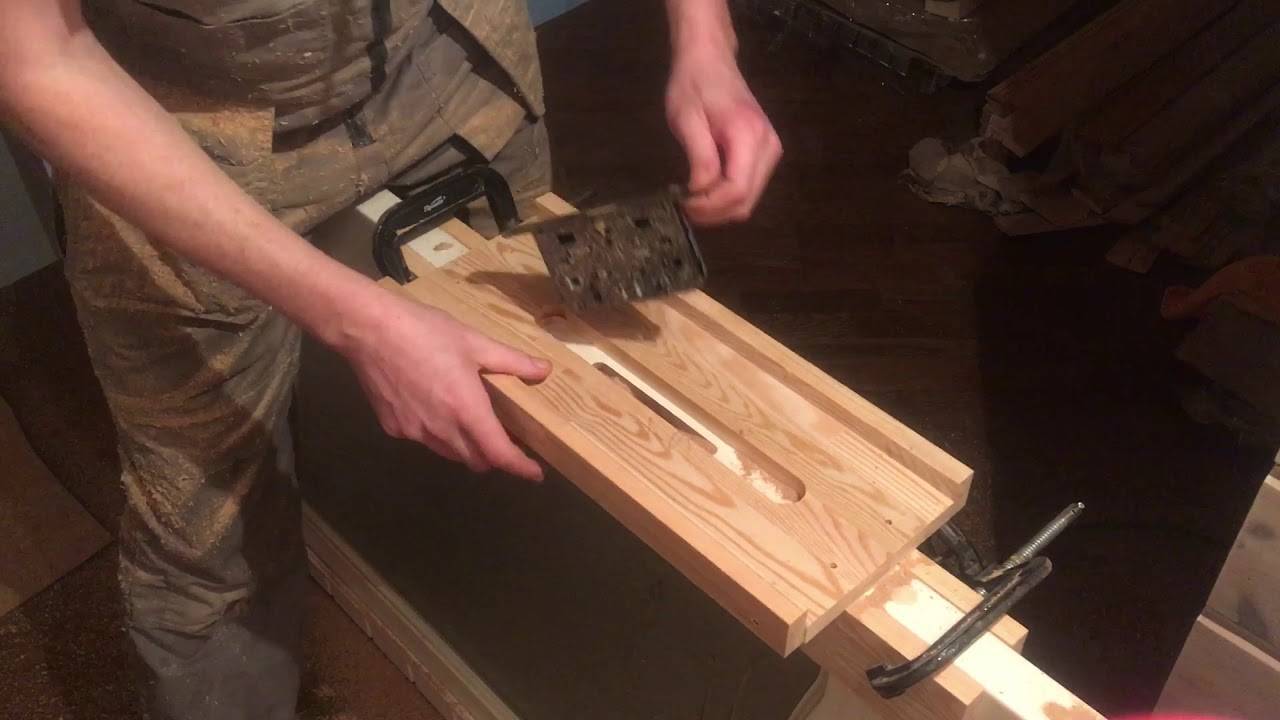

Как установить замок с помощью шаблона?
Установка замка с использованием шаблона происходит по аналогичной схеме, только углубление в торце двери делают большего размера. Процесс состоит из следующих шагов:
- Створку надёжно фиксируют на полу боковым торцом вверх. Карандашом наносят разметку будущей врезки. Корпус замка прикладывают к торцу двери и обрисовывают его.
- По разметке выставляют шаблон. Регулируют совпадение границ матрицы с нарисованными линиями.
- Выборку древесины осуществляют фрезером. При отсутствии инструмента дрелью высверливают отверстия, а оставшиеся перемычки вырубают стамеской. Глубина выборки должна соответствовать длине корпуса замка.
- Шаблон снимают с двери. Замок прикладывают к лицевой части створки, отмечают отверстия для ручки и замочной скважины. Перьевыми свёрлами проделывают отверстия. Замок вставляют в вырезанное углубление, фиксируют саморезами.
- Створку навешивают петлями на коробку. В закрытом состоянии отмечают место расположения ответной планки. К лудке фиксируют шаблон, регулируют по разметке окошко, выбирают углубление фрезером или стамеской.
- Завершается врезка креплением саморезами ответной планки, проверкой работоспособности замка.

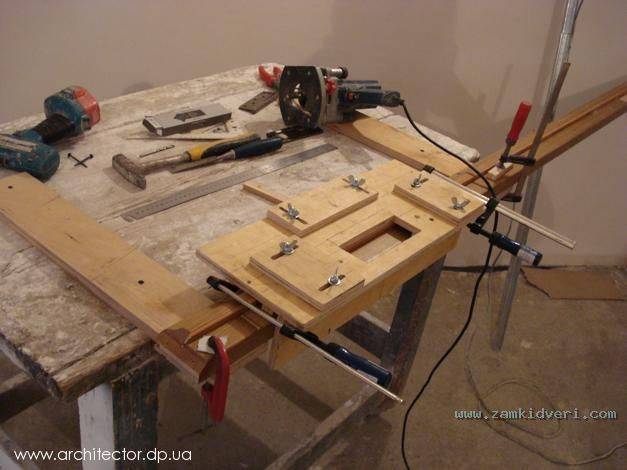

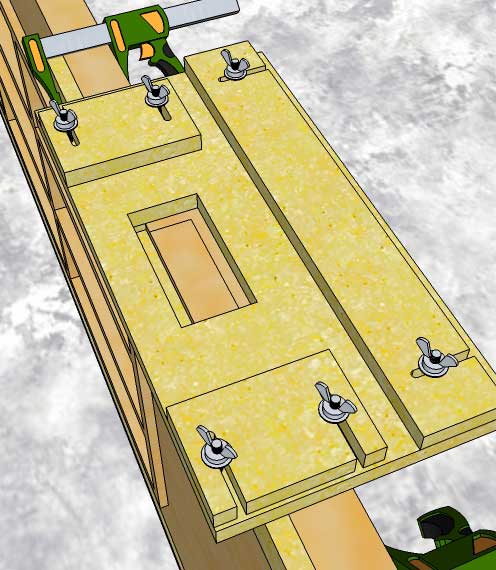

Самодельное приспособление для врезки фурнитуры можно собрать по индивидуальным размерам, придумать свою удобную конструкцию, усовершенствовать зажимы.
Установка дверного полотна заключается в креплении петель, являющихся держателями. Чтобы произвести работу и при этом не испортить дверь, специалисты рекомендуют использовать специальные шаблоны. Кроме этого, каждая дверь комплектуется замком, установка которого также может вызвать проблемы у неопытного мастера. Шаблон для замка может значительно облегчить проведение установки. Что это за оборудование и как его изготовить самостоятельно, читайте далее.
Сопутствующие симптомы – навязчивые идеи
Чрезмерный перфекционизм также часто активирует склонность к одержимости и принуждению (выполнение вынужденных действий), например:
- постоянная проверка чистоты своих рук;
- постоянная уборка квартиры (из-за грязного пятна на кухонном столе, частиц пыли на полу);
- навязчивый контроль своего веса в виде анорексии и булимии.
Расстройства пищевого поведения часто являются производным расстройством, связанным с ананкастическим паттерном.
Навязчивые мысли, связанные с возможным предательством, приводят к просмотру мобильного телефона партнера, файлов на компьютере, различным проверкам. Например, находясь вдали от дома ананкасты могут звонить несколько раз в день. Часто такое поведение заканчивается разрывом отношений.
Симптомы анорексии
Подготовка коробки и правильный запил петель
Просматриваем рейки коробки на наличие кривизны. В зависимости от профиля бывают разные виды запила, он может быть и под 45 градусов, но в нашем, случае классический профиль с выборкой. Зарезаем ровные углы, дину рейки делаем 2021 мм ( это с учетом зазора от пола 10 мм или 15 мм и зазором для дверей между коробкой и дверью примерно 2 мм ). Лучший и быстрый способ для облегчения самостоятельной установки петель. Для этого берем две струбцины и покручиваем их к двери по торцам. Кладем рейку, коробки на струбцину от верха с помощью угольника отмеряем 3 мм или используем петлю для определения зазора.
Поскольку глубина коробки бывает разная, то здесь нужно четко посчитать зазор. Обычно делают зазор от края петли плюс 2 мм. Установив зазоры высоты, и бокового расстояния прикручиваем коробку к петле, проверяем закрывание, все отлично обводим контур петель ножом и снимаем рейку.
Читать также: Печка из штампованных дисков

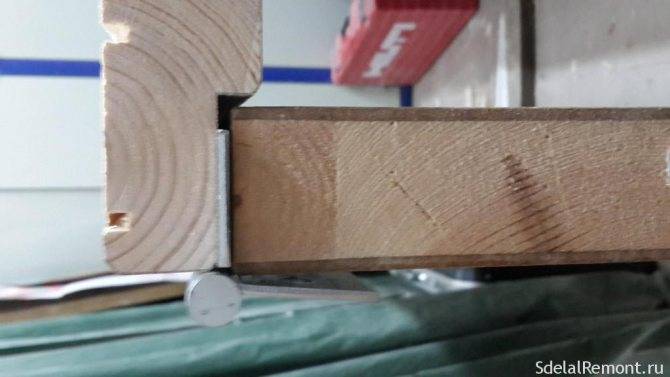

Запил петель на коробке
Берем с помощью, стамеской делаем выборку. Это можно сделать фрезером вот так как на фото такая же манипуляция, выставляем нулевую отметку плюс глубину петли. Для четкости заразе используем вторую палку коробки, она не даст случайно заглубить выборку. Производим выборку дверной коробки фрезером, для удобства фиксируем струбциной. После выборки дорабатываем стамеской. Вот и готово теперь наши дверные петли четко совпадают.
Врезка замка и высота установки ручки
Обычный стандарт установки ручки замка от 900-100 мм в зависимости от дверного замка и удобства использования. Замки и защелки обычно бывают разной толщины притворной планки и могут быть, как прямоугольными, так и с полукруглыми краями. Рассмотрим варианты врезки дверных замков, но принцип у них один. Замок с прямоугольными краями прикручиваем к двери лицевой стороной по центру, из расчета, что ручка будет 1 метр от края двери. Обводим контур строительным ножом, и у нас получается контур для врезки стамеской или при помощи фрезерного станка. Способ врезки замка с полукруглыми краями, эти замки обычно рассчитаны под установку с помощью фрезера.
Важно не нужно сильно углублять выборку под декоративную пластину замка, пускай она лучше немножко выступает. Берем, прикручиваем замок к торцу двери лицевой стороной с учетом, что ручка будет посередине двери расстояние ручки от пола 1 метр: Контур замка четко обводим карандашом; Берем нужный диаметре фрезы; Выставляем глубину заглубление; Выставляем упор фрезерного станка
Теперь не спеша начинаем первую выборку, ведя по контуру, главное не зайти за края, чтобы не испортить дверь. Приступаем ко второму этапу врезки замка, замеряем ширину тела замка, берем цангу нужного диаметра и начинаем выборку глубины. Меняем на удлиненную цангу и выбираем полную глубину замка.
Приступаем к установке ручки, отмечаем карандашом центры ручки и обводим контур личинки замка, для сверления отверстий используем перья по дереву нужного диаметра. Обязательно сверлить отверстия с двух сторон двери, чтобы не вырвать кусок полотна.
Собираем коробку
Поскольку с длинной мы уже определились (2018мм). Ширину считаем с условием того, что нужно сделать зазор между коробкой и дверью по 2 мм с каждой стороны
Нужно обратить внимание на петли, какой там продольный зазор. Всё учли, делаем запил ширины
При сборке коробки очень удобно использовать угловую струбцину. Кладем все детали на ровную поверхность и выставляем четко углы и наклоны.
Важная деталь чтобы дверь не терла можно слегка наклонить одну сторону на расширение. При правильных зазорах делать это не нужно. Соединяем элементы дверной коробки, шурупами предварительно просверлив под них отверстия, чтобы коробка не треснула. Коробка готова к монтажу.
К вашему вниманию видео по установке дверей, различные варианты монтажа, советы мастеров установщиков дверей и способы врезки дверной фурнитуры.
Устанавливать замки на межкомнатные двери чаще всего приходится методом врезки. Но приглашать для этого мастеров совсем необязательно. Но вот использовать профессиональный инструмент (и тщательно подбирать его) придется в любом случае.
Основные параметры
Когда вы определились, какой вид фрезера будете использовать, также не лишним будет определиться с конкретной моделью. Каждая из них обладает рядом важных факторов.
Один из них – мощность. Здесь всё довольно просто. Чем выше мощность, тем больший слой сразу сможет снимать фреза. Поэтому профессионалы, набившие руку, покупают обычно мощные фрезера, чтобы быстрее справиться с большим объемом работы. А вот домашнему мастеру лучше подойдет инструмент со средней мощностью. Ведь за мощность приходится расплачиваться – такие модели стоят значительно дороже, да ещё и имеют больший вес. Нередко новички, беря в руку мощный фрезер, просто не справляются с ним и повреждают рабочую поверхность. Поэтому гнаться за высокой мощностью не стоит.
Также стоит обратить внимание на наличие функции регулировки скорости. И здесь желательно не экономить – возьмите модель с такой функцией. Благодаря этому можно будет подобрать оптимальный скоростной режим для выполнения любой работы
Для черновой обработки выберите высокую скорость, а для ювелирной доработки – более медленный. Тогда результат работы будет более аккуратным
Благодаря этому можно будет подобрать оптимальный скоростной режим для выполнения любой работы. Для черновой обработки выберите высокую скорость, а для ювелирной доработки – более медленный. Тогда результат работы будет более аккуратным.
Некоторые модели имеют функцию подсветки. Это вовсе не пустая трата денег – если работать в условиях недостаточного освещения, то бывает сложно проделать работу действительно ровно. Поэтому потратиться на инструмент с такой функцией однозначно стоит.
Фрезер с подсветкой часто бывает нужен в работе при слабом освещении
Остальные функции (если только вы не являетесь профессионалом, выбирающим универсальный инструмент) можно считать ненужными, повышающими стоимость фрезера и сложность работы с ним.
Наконец, не лишним будет просто подержать фрезер в руках, взвесить его, прикинуть, насколько эргономичные у него ручки, удобно ли будет с ним работать. Обязательно убедитесь, что выбранная модель не слишком тяжелая для вас. В противном случае при использовании инструмента вы будете не столько концентрироваться на работе, сколько на том, чтобы не уронить фрезер.
Выборка пазов и четвертей
Чтобы выбрать паз на пласти заготовки или ее кромке (торце), можно использовать параллельный упор, как и при врезке дверных замков. Но можно изготовить и специальное приспособление, облегчающее процесс, если требуется выбрать пазы в большом количестве одинаковых деталей из дерева. Как выглядит приспособление для выборки пазов, показано на следующем рисунке.
Настраивается данное приспособление просто:
- агрегат устанавливается на площадку приспособления;
- вся конструкция накладывается на заготовку;
- с помощью параллельных направляющих прямая пазовая фреза центрируется относительно разметки на заготовке;
- после настройки глубины погружения оснастки (обычно требуется несколько проходов) происходит изготовление пазов.
Чтобы выбрать четверть в деревянной заготовке, используют пазовую фрезу с подшипником.
В качестве направляющей для оснастки служит кромка (торец) заготовки. Инструмент зажимается в цанге агрегата, после чего устанавливается высота погружения и проводится выборка четверти обычным способом.

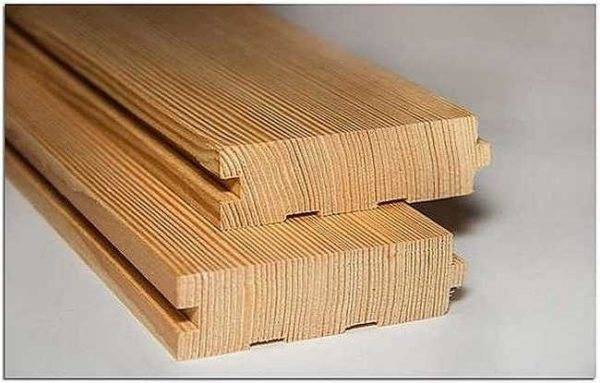

Выбор четверти – это не единственная функция данной оснастки. С ее помощью можно выбрать паз вдоль кромки заготовки и сделать шпунтованную доску. Глубина паза регулируется сменой упорных подшипников различного диаметра.
